Ambient Weather WS-14 handleiding

Aan de slag

Let op: de opstartvolgorde moet worden uitgevoerd in de volgorde die in dit gedeelte wordt weergegeven (plaats eerst batterijen in de externe zender(s), daarna de weergaveconsole).

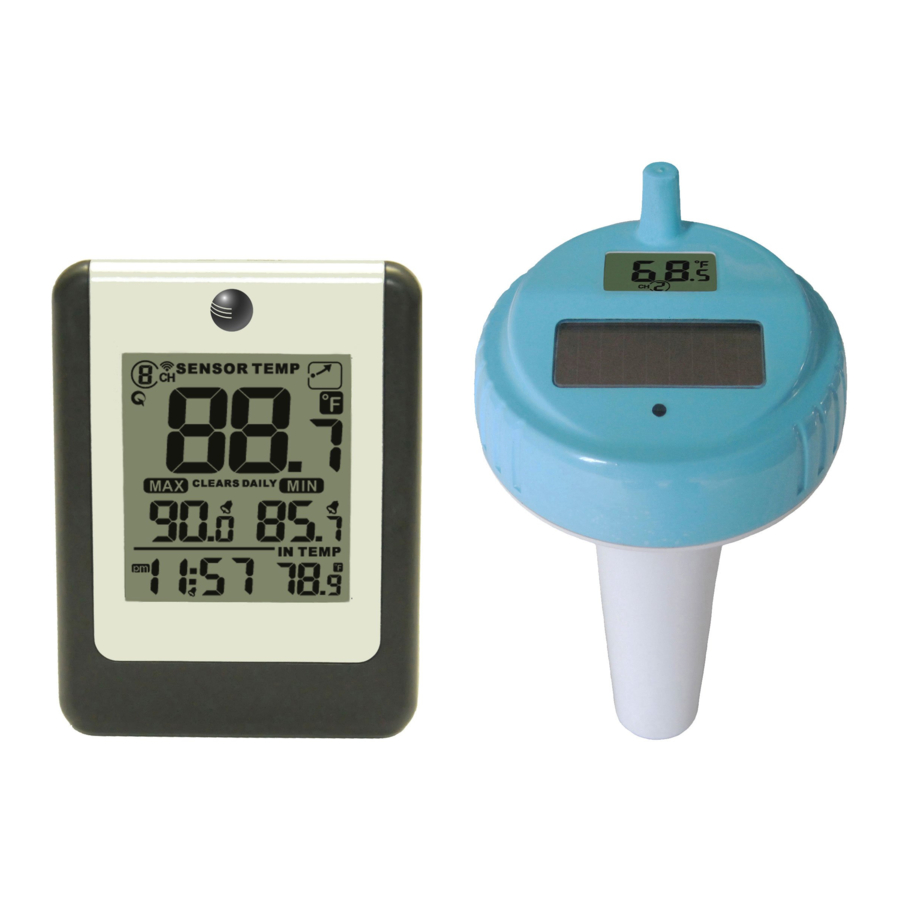

Het WS-14-weerstation bestaat uit een weergaveconsole (ontvanger) en een thermometer (externe zender).

Onderdelenlijst

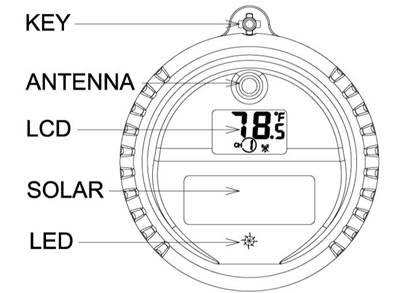

Installatie drijvende zwembad- en spa-thermometersensor

Let op: we raden nieuwe alkalinebatterijen aan voor temperatuurbereiken tussen -4°F en 140°F en nieuwe lithiumbatterijen voor temperatuurbereiken tussen -40°F en 140°F. Het zonnepaneel laadt de batterijen niet op, dus oplaadbare batterijen zijn niet nodig of aanbevolen.

Afbeelding 1

1. De batterijen plaatsen:
   1. Draai het SLEUTEL-deksel om te ontgrendelen,

   2. verwijder de sleutel en

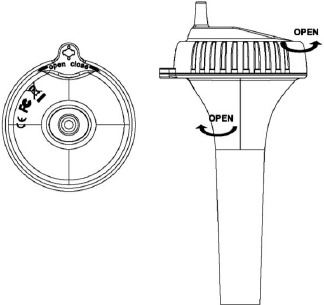

   3. draai de hoofdbehuizing van de sensor door het deksel te verwijderen, zoals weergegeven.

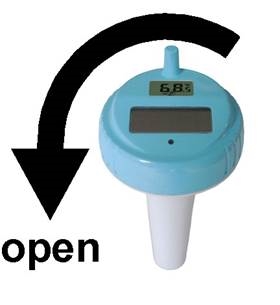

      Draai het deksel tegen de klok in om te openen, net als het deksel van een pot (Afbeelding 3). Door het deksel met de klok mee te draaien, kan het deksel te strak worden aangedraaid.

      Afbeelding 3
2. De drijvende thermometer bevat dipswitches voor het toewijzen van kanaalnummers.

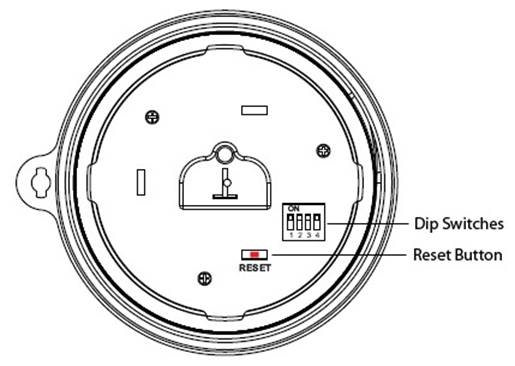

   VOORDAT u de batterijen plaatst, zoekt u de dipswitches aan de binnenkant van het deksel van de zender. Afbeelding 5 toont alle vier de schakelaars in de OFF-positie (fabrieksinstelling).

   Afbeelding 5

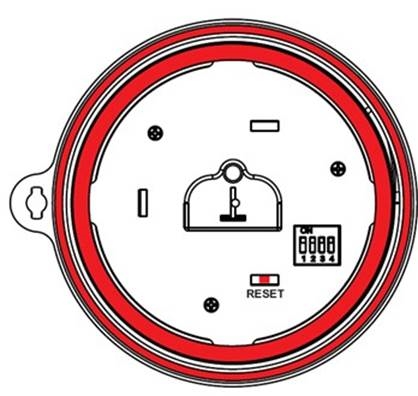

OPMERKING: de tweede generatie zwembaddobber bevat een resetknop.

Als het scherm niet wordt ingeschakeld na het plaatsen van de batterijen, drukt u op de resetknop die wordt weergegeven in Afbeelding 4.

Afbeelding 4

Als uw zwembaddobber geen resetknop heeft, bedek dan het zonnepaneel met één hand, verwijder de batterijen, wacht 60 seconden, plaats de batterijen terug en verwijder uw hand van het zonnepaneel.

Kanaalnummer: de WS-14 ondersteunt maximaal acht zenders. Om elk kanaalnummer in te stellen (de standaardwaarde is Kanaal 1), wijzigt u Dip Switch 1, 2 en 3, zoals vermeld in Tabel 1.

Temperatuureenheden: om de weergave-eenheden van de zender te wijzigen (°F versus °C), wijzigt u Dip Switch 4, zoals vermeld in Tabel 1.

Tabel 1

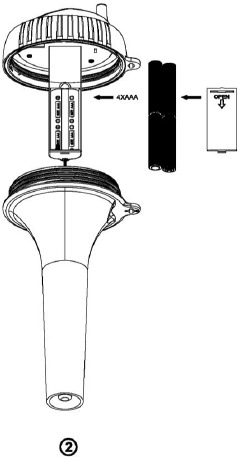

3. Raadpleeg de onderstaande afbeelding. Plaats 4 x AAA-batterijen.
   1. Open het batterijvak en

   2. plaats 4 x AAA-batterijen in het batterijvak, waarbij u de juiste batterijpolariteit in acht neemt.

4. Nadat u de batterijen hebt geplaatst, gaat de led-indicator van de externe sensor 4 seconden branden en knippert daarna één keer per 60 seconden. Elke keer dat deze knippert, verzendt de sensor gegevens.
5. Controleer of het juiste kanaalnummer (CH) en de juiste temperatuureenheden (°F versus °C) op het scherm worden weergegeven, zoals weergegeven in Afbeelding 7.

   Afbeelding 7
   1. temperatuur
   2. temperatuureenheden (°F versus °C)
   3. kanaalnummer
6. Sluit het batterijklepje. Zorg ervoor dat beide rood gekleurde pakkingen goed in hun sporen zitten voordat u het batterijklepje sluit, zoals weergegeven in Afbeelding 8. Als u de drijvende thermometer niet goed afdicht, leidt dit tot waterlekkage en schade.

   Afbeelding 8

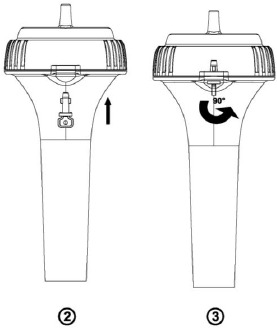

7. Om het deksel te sluiten,
   1. Draai het deksel totdat het stevig is vergrendeld en de sleutel is uitgelijnd.

   2. Plaats de sleutel en draai 90 graden om het deksel te vergrendelen, zoals hieronder weergegeven.

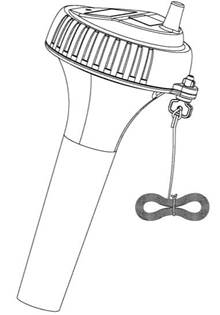

   3. Een touw kan in de sleutel worden toegevoegd, zoals weergegeven in Afbeelding 10.

      Afbeelding 10

Plaats de sensor in het water en zorg ervoor dat deze zich binnen het effectieve zendbereik van de weergaveconsole bevindt.

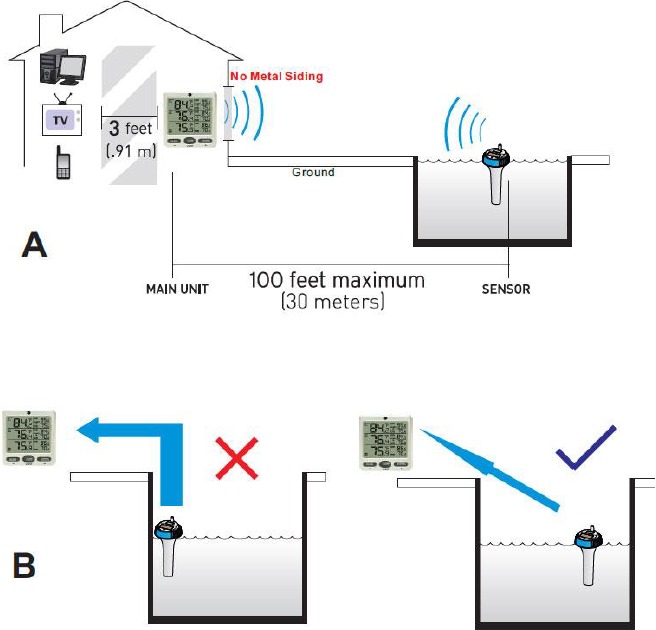

Sensorplaatsing

1. Plaats de sensor in het zwembad of de spa binnen 100 voet van de weergaveconsole (Afbeelding 11, referentie A). Vermijd verzending door vaste aarde of grond (Afbeelding 11, referentie B). Gebruik een touw om de sensor in het zwembad of de spa te bevestigen.
2. Plaats de console op minstens drie voet afstand van computers, tv's en draadloze telefoons.
3. Vermijd verzending door massieve metalen barrières.

   Afbeelding 11

OPMERKING: de F007PF is ontworpen om te drijven. Als de F007PF onder een afdekking wordt gebruikt en de sensor constant ondergedompeld is, zal de extra druk leiden tot voortijdig falen van de pakking. Er komt vocht in het sensorcompartiment en veroorzaakt sensorstoringen.

Onderhoud

Bij elke batterijvervanging (1-2 jaar) raden we aan om waterdicht siliconenvet op de afdichtingen aan te brengen:
http://en.wikipedia.org/wiki/Silicone_grease

Siliconenvet is verkrijgbaar bij de meeste bouwmarkten en zwembadwinkels.

Weergaveconsole instellen

Plaats de externe thermometer(s) ongeveer 5 tot 10' van de weergaveconsole vandaan (als de sensor te dichtbij is, wordt deze mogelijk niet ontvangen door de weergaveconsole).

Als u meer dan één thermometer hebt, zorg er dan voor dat ze allemaal zijn ingeschakeld en op verschillende kanalen uitzenden. Verwijder het batterijklepje aan de achterkant van het scherm, zoals weergegeven in Afbeelding 12.

Afbeelding 12

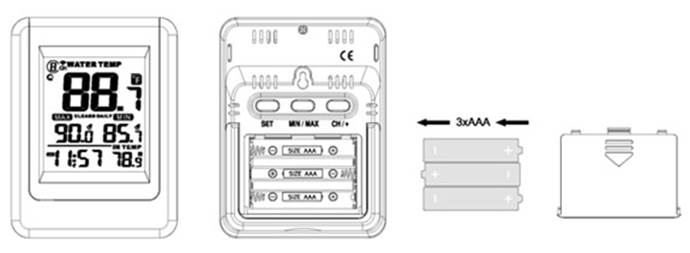

Vouw de bureaustandaard uit, verwijder het batterijklepje en plaats drie AAA-batterijen (alkaline of lithium, vermijd oplaadbare) in de achterkant van de weergaveconsole. Alle LCD-segmenten lichten enkele seconden op (om te controleren of alle segmenten goed werken).

1. Plaats het batterijklepje terug en plaats de console in de rechtopstaande positie met de bureaustandaard uitgeklapt.
   De console geeft direct de tijd en de binnentemperatuur weer, zoals aangegeven door het pictogram. De externe temperatuur wordt binnen enkele minuten op het scherm bijgewerkt op het juiste kanaal.
   In de zoekmodus wordt het zoekpictogram van de externe sensor constant weergegeven.
   Als u meer dan één externe sensor hebt (maximaal acht externe sensoren worden ondersteund), schakelt het scherm automatisch tussen de sensoren totdat alle sensoren zich hebben aangemeld.
   Raak geen knoppen aan totdat de externe sensor zich heeft aangemeld of het radiopictogram niet meer wordt weergegeven, anders wordt de zoekmodus van de externe sensor beëindigd. Wanneer de temperatuur van de externe sensor is ontvangen, schakelt de console automatisch over naar de normale modus en kunnen alle verdere instellingen worden uitgevoerd.

Raadpleeg de gids voor probleemoplossing als de externe sensor niet wordt bijgewerkt.

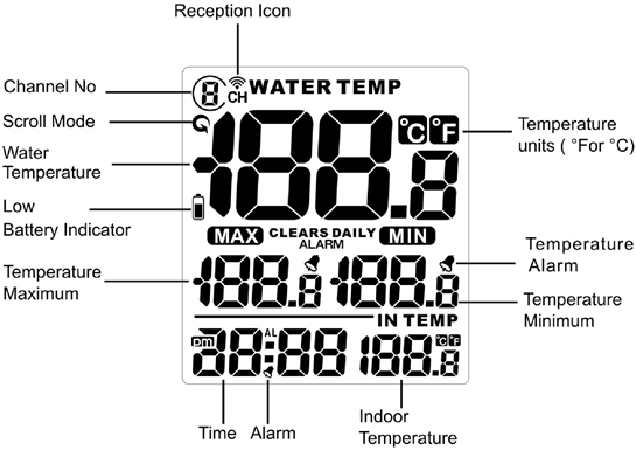

Indeling weergaveconsole

Afbeelding 13

Sensorwerking controleren

Controleer of de binnen- en buitentemperatuur nauw overeenkomen met de console en de sensorarray op dezelfde locatie (ongeveer 5 tot 10' afstand). De sensoren moeten binnen 2°F liggen (de nauwkeurigheid is ± 1°F). Laat de sensoren ongeveer 30 minuten stabiliseren. De temperatuur kan later worden aangepast of gekalibreerd om overeen te komen met elkaar of met een bekende bron.

Weergavefuncties

Bediening van de console

Opmerking: De console heeft drie knoppen voor eenvoudige bediening: de knop SET, de knop MIN/MAX en de knop CH/+.

Setmodus

In de Setmodus kunt u de tijd en tijdsindeling, het tijdalarm en de meeteenheden instellen.
Om de setmodus te openen, houdt u de SET-toets 3 seconden ingedrukt.

1. 12-uurs/24-uurs tijdsindeling. Druk op de [+]-toets om te schakelen tussen de 12-uurs en 24-uurs indeling. Druk op de SET-toets om naar de volgende instelling te gaan.
2. Uur. Druk op de [+] of [-]-toets om het uur te verhogen of te verlagen. Druk op de SET-toets om naar de volgende instelling te gaan.
3. Minuut. Druk op de [+] of [-]-toets om de minuut te verhogen of te verlagen. Druk op de SET-toets om naar de volgende instelling te gaan.
4. Alarmuur. Druk op de [+] of [-]-toets om het alarmuur te verhogen of te verlagen. Terwijl de alarmwaarde knippert, houdt u de SET-knop drie seconden ingedrukt om het alarm in en uit te schakelen. Het tijdalarmpictogram verschijnt wanneer ingesteld en verdwijnt wanneer het is uitgeschakeld. Druk op de SET-toets (niet ingedrukt houden) om naar de volgende instelling te gaan.
5. Alarmminuut. Druk op de [+] of [-]-toets om de alarmminuut te verhogen of te verlagen. Terwijl de alarmwaarde knippert, houdt u de SET-knop drie seconden ingedrukt om het alarm in en uit te schakelen. Het tijdalarmpictogram verschijnt wanneer ingesteld en verdwijnt wanneer het is uitgeschakeld. Druk op de SET-toets (niet ingedrukt houden) om naar de volgende instelling te gaan.
6. Temperatureenheden. Druk op de [+]-toets om te schakelen tussen °F en °C meeteenheden. Druk op de SET-toets om naar de volgende instelling te gaan.
7. Max/Min wissen. De Max/Min kan worden geprogrammeerd om dagelijks (om middernacht) of handmatig te worden gewist. Druk op de [+]-toets om te schakelen tussen "Dagelijks wissen" en Handmatig wissen. Druk op de SET-toets om de instellingen te verlaten.

De hoge en lage alarmen bekijken

De hoge en lage alarmen kunnen alleen worden ingesteld voor kanalen 1 en 2. Druk op de CH/+-knop om de weergave te schakelen tussen kanaal 1 en 2.

Druk vervolgens op de SET-knop om het hoge (MAX)- en LAGE (MIN)-alarm samen met de alarmtijd te bekijken. Druk nogmaals op de SET-knop om terug te keren naar de normale modus.

Standaardwaarden alarm

Het min- en max-alarm instellen

De hoge en lage alarmen kunnen alleen worden ingesteld voor kanalen 1 en 2. Druk op de CH/+-knop om de weergave te schakelen tussen kanaal 1 en 2.

Druk vervolgens eenmaal op de SET-knop en het alarmpictogram verschijnt . Houd de SET-knop 3 seconden ingedrukt en het temperatuur HOOG (max)-alarm knippert. Druk op de CH/+-knop om het HOOG-alarm te verhogen en op de MIN/MAX-knop om het HOOG-alarm te verlagen. Houd de +- of --knop ingedrukt om snel te wijzigen. Terwijl de alarmwaarde knippert, houdt u de SET-knop drie seconden ingedrukt om het alarm in en uit te schakelen. Het alarmpictogram verschijnt wanneer ingesteld en verdwijnt wanneer het is uitgeschakeld.

Druk nogmaals op de SET-knop (niet ingedrukt houden) om het LAAG (min)-temperatuuralarm in te stellen. Het LAAG-alarm voor temperatuur knippert. Druk op de CH/+-knop om het LAAG-alarm te verhogen en op de MIN/MAX-knop om het LAAG-alarm te verlagen. Houd de +- of --knop ingedrukt om snel te wijzigen. Terwijl de alarmwaarde knippert, houdt u de SET-knop drie seconden ingedrukt om het alarm in en uit te schakelen. Het alarmpictogram verschijnt wanneer ingesteld en verdwijnt wanneer het is uitgeschakeld.

Max/Min handmatig resetten

Druk in de normale modus eenmaal op de MIN/MAX-knop om de MAX-waarden te bekijken. Druk nogmaals op de MIN/MAX-knop om de MIN-waarden te bekijken.
Druk nogmaals op de MIN/MAX-knop om terug te keren naar de normale modus.
Om de Max/Min-waarden te resetten, houdt u de MIN/MAX--knop 3 seconden ingedrukt.

Kanaalkeuze

Druk op de CH/+-knop om de weergave te schakelen tussen externe sensoren 1 t/m 8 en de scrollmodus . In de scrollmodus worden alle gedetecteerde buitensensoren met tussenpozen van vijf seconden weergegeven.

Sensoraftastmodus

Als de sensorcommunicatie verloren gaat, worden streepjes (--.-) op het scherm weergegeven. Om het signaal opnieuw te verkrijgen:

1. Als een specifiek kanaal verloren is gegaan, drukt u op de CH/+-knop om dit kanaal weer te geven. Houd vervolgens de CH/+-knop 3 seconden ingedrukt en het pictogram voor zoeken op afstand wordt maximaal 3 minuten continu weergegeven. Zodra het signaal opnieuw is verkregen, wordt het pictogram voor zoeken op afstand uitgeschakeld en worden de huidige waarden weergegeven.
2. Als er nieuwe sensoren zijn toegevoegd, verwijderd of meerdere sensorkanalen verloren zijn gegaan, houdt u de CH/+-knop 5 seconden ingedrukt (op een willekeurig kanaal) en het pictogram voor zoeken op afstand wordt maximaal 10 minuten continu weergegeven. Zodra het signaal opnieuw is verkregen, wordt het pictogram voor zoeken op afstand uitgeschakeld en worden de huidige waarden weergegeven.

Best practices voor draadloze communicatie

Draadloze communicatie is gevoelig voor storingen, afstand, muren en metalen barrières. We raden de volgende best practices aan voor probleemloze draadloze communicatie.

1. Elektromagnetische interferentie (EMI). Houd de console op enkele meters afstand van computermonitoren en tv's.
2. Radiofrequentiestoring (RFI). Als u andere 433 MHz-apparaten hebt en de communicatie verloopt met tussenpozen, probeer dan deze andere apparaten uit te schakelen voor probleemoplossingsdoeleinden. Mogelijk moet u de zenders of ontvangers verplaatsen om intermitterende communicatie te voorkomen.
3. Line of Sight Rating. Dit apparaat is beoordeeld op 150 voet zichtlijn (geen interferentie, barrières of muren), maar meestal krijgt u maximaal 100 voet onder de meeste realistische installaties, inclusief het passeren van barrières of muren.
4. Metalen barrières. Radiofrequentie gaat niet door metalen barrières zoals aluminium gevelbeplating. Als u metalen gevelbeplating hebt, lijnt u de afstandsbediening en console uit via een venster om een ​​vrij zicht te krijgen.

Aanpassing of kalibratie

Opmerking: De gekalibreerde waarde kan alleen op de console worden aangepast. De externe sensor(en) geven altijd de niet-gekalibreerde of gemeten waarde weer.

Het doel van kalibratie is het verfijnen of corrigeren van eventuele sensorfouten die verband houden met de foutmarge van het apparaat. De meting kan vanaf de console worden aangepast om te kalibreren op een bekende bron.

Kalibratie is alleen nuttig als u een bekende gekalibreerde bron hebt waarmee u deze kunt vergelijken en is optioneel. Dit gedeelte bespreekt praktijken, procedures en bronnen voor sensorkalibratie om fabricage- en degradatiefouten te verminderen. Vergelijk uw metingen niet met bronnen zoals internet, radio, televisie of kranten. Ze bevinden zich op een andere locatie en worden meestal één keer per uur bijgewerkt.

Het doel van uw weerstation is het meten van de omstandigheden van uw omgeving, die aanzienlijk verschillen van locatie tot locatie.

Temperatuurkalibratie van de externe sensor

Voordat u de kalibratiemodus opent, drukt u op de CH/+-knop om de externe temperatuursensor te selecteren die u wilt aanpassen.

Om de temperatuurkalibratiemodus te openen, houdt u de SET en CH/+ -knoppen tegelijkertijd 5 seconden ingedrukt en de externe temperatuurwaarde begint te knipperen. Druk op de CH/+-knop om de temperatuur te verhogen en op de MIN/MAX-knop om de temperatuurmeting te verlagen in stappen van 0,1°. Om de temperatuurmeting snel te verhogen (of te verlagen), houdt u de CH/+- of MIN/MAX-knop ingedrukt.

Om de temperatuur terug te zetten naar de werkelijke of niet-gekalibreerde meting, drukt u op de SET-knop.

Zodra de weergegeven temperatuur gelijk is aan de gekalibreerde bron, houdt u de SET-knop drie seconden ingedrukt of wacht u 15 seconden op een time-out en de temperatuurwaarde stopt met knipperen.

Kalibratie van de binnentemperatuur

Om de kalibratiemodus voor de binnentemperatuur te openen, houdt u de SET en MIN/MAX-knoppen tegelijkertijd 5 seconden ingedrukt en de IN-TEMP-temperatuurwaarde begint te knipperen. Druk op de CH/+-knop om de temperatuur te verhogen en op de MIN/MAX-knop om de temperatuurmeting te verlagen in stappen van 0,1°. Om de temperatuurmeting snel te verhogen (of te verlagen), houdt u de CH/+- of MIN/MAX-knop ingedrukt.

Om de temperatuur terug te zetten naar de werkelijke of niet-gekalibreerde meting, drukt u op de SET-knop.

Zodra de weergegeven temperatuur gelijk is aan de gekalibreerde bron, houdt u de SET-knop drie seconden ingedrukt of wacht u 15 seconden op een time-out en de temperatuurwaarde stopt met knipperen.

Discussie: Temperatuurfouten kunnen optreden wanneer een sensor te dicht bij een warmtebron wordt geplaatst (zoals een gebouwstructuur, de grond of bomen).

Om de temperatuur te kalibreren, raden we een kwik- of rode spiritus (vloeistof)thermometer aan. Bi-metalen (wijzerplaat) en andere digitale thermometers zijn geen goede bron en hebben hun eigen foutmarge. Het gebruik van een lokaal weerstation in uw omgeving is ook een slechte bron vanwege veranderingen in locatie, timing (weerstations op luchthavens worden slechts één keer per uur bijgewerkt) en mogelijke kalibratiefouten (veel officiële weerstations zijn niet correct geïnstalleerd en gekalibreerd).

Plaats de sensor in een schaduwrijke, gecontroleerde omgeving naast de vloeistofthermometer en laat de sensor 48 uur stabiliseren. Vergelijk deze temperatuur met de vloeistofthermometer en pas de console aan zodat deze overeenkomt met de vloeistofthermometer.

Woordenlijst

Specificaties

Draadloze specificaties

• Draadloze transmissie in zichtlijn (in de open lucht): 150 voet, 100 voet onder de meeste omstandigheden.
• Frequentie: 433 MHz
• Updatefrequentie: 60 seconden

Specificaties meting

De volgende tabel geeft de specificaties voor de gemeten parameters weer.

Stroomverbruik

• Basisstation (weergaveconsole): 3 x AAA 1,5V alkaline- of lithiumbatterijen (niet inbegrepen)
• Externe sensor: 4 x AAA 1,5V alkaline- of lithiumbatterijen (niet inbegrepen)
• Levensduur batterij: minimaal 12 maanden voor basisstation met één sensor en uitstekende ontvangst. Intermitterende ontvangst en meerdere sensoren kunnen de levensduur van de batterij verkorten.
  Minimaal 24 maanden voor watersensor (gebruik lithiumbatterijen in koude klimaten van minder dan -4°F)

Gids voor probleemoplossing

Als uw vraag hier niet wordt beantwoord, kunt u als volgt contact met ons opnemen:

1. E-mailondersteuning: support@ambientweather.com
2. Technische ondersteuning: 480-346-3398 (ma-vr 8.00 tot 15.00 uur Arizona-tijd)

Probleem	Oplossing
Draadloze afstandsbediening (thermo-hygrometer) rapporteert niet aan de console. Er staan streepjes (--.-) op het display van de console.	Als een van de sensorcommunicaties verloren gaat, worden er streepjes (--.-) op het scherm weergegeven. Om het signaal opnieuw te ontvangen, houdt u de knop CHANNEL/+ 3 seconden ingedrukt en het pictogram voor het zoeken naar de afstandsbediening wordt constant weergegeven. Zodra het signaal opnieuw is ontvangen, wordt het pictogram voor het zoeken naar de afstandsbediening uitgeschakeld en worden de huidige waarden weergegeven.
	Het maximale communicatiebereik in zicht is 300' en 100' onder de meeste omstandigheden. Plaats de sensor dichter bij de displayconsole. Als de sensor te dichtbij is (minder dan 5'), plaats de sensor dan verder van de displayconsole. Zorg ervoor dat het LCD-scherm van de afstandsbedieningssensor werkt en dat het lampje van de zender eenmaal per 60 seconden knippert. Plaats een nieuwe set batterijen in de thermo-hygrometer op afstand. Installeer lithiumbatterijen voor omgevingen met koud weer. Zorg ervoor dat de afstandsbedieningssensoren niet door massief metaal (werkt als een RF-schild) of een aardbarrière (een heuvel af) zenden. Verplaats de displayconsole rond apparaten die elektrische ruis genereren, zoals computers, tv's en andere draadloze zenders of ontvangers. Plaats de afstandsbedieningssensor op een hogere locatie. Plaats de afstandsbedieningssensor op een dichtere locatie.
De zwembadfloat start niet op.	Als het display niet wordt ingeschakeld nadat u de batterijen hebt geplaatst, drukt u op de resetknop die in afbeelding 4 wordt weergegeven. Als uw zwembadfloat geen resetknop heeft, bedek het zonnepaneel dan met één hand, verwijder de batterijen, wacht 60 seconden, plaats de batterijen terug en ontdek het zonnepaneel.
Temperatuursensor leest overdag te hoog af.	Zorg ervoor dat de thermo-hygrometer in een schaduwrijk gebied aan de noordkant is gemonteerd. Overweeg het volgende stralingsscherm als dit niet mogelijk is: http://www.ambientweather.com/amwesrpatean.html
De binnen- en buitentemperatuur komen niet overeen	Wacht maximaal een uur voordat de sensoren stabiliseren als gevolg van signaalfiltering. De binnen- en buitentemperatuursensoren moeten binnen 2°F overeenkomen (de nauwkeurigheid van de sensor is ± 1°F). Gebruik de kalibratiefunctie om de binnen- en buitentemperatuur aan een bekende bron aan te passen.
Het contrast van de displayconsole is zwak	Vervang de consolebatterijen door een nieuwe set batterijen.

Accessoires

De volgende software- en hardwareaccessoires zijn beschikbaar voor dit weerstation op www.AmbientWeather.com.
