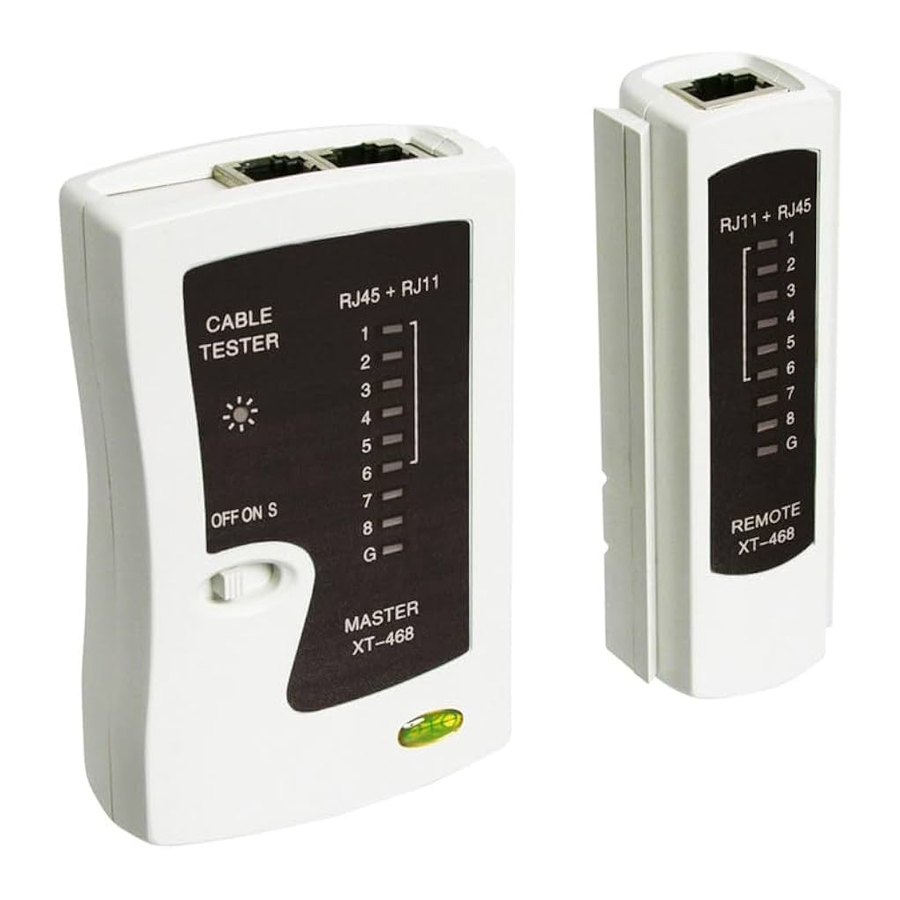

Goobay 68856, 93010, 68857, 68858 Handleiding

Beschrijving en functie

LET OP! Lees de gebruiksaanwijzing volledig en zorgvuldig door. Het is een onderdeel van het product en bevat belangrijke informatie voor een correcte installatie en gebruik. Bewaar deze handleiding zodat deze beschikbaar is wanneer er onzekerheden zijn, of wanneer het product wordt doorgegeven.
Uw netwerktester is gemaakt voor het meten van de gespecificeerde kabels en identificeert continuïteit, verkeerde bedrading, open pinnen, kortsluiting, crossoverkabels en aarding.

Beoogd gebruik

Gebruik het apparaat alleen zoals beschreven in hoofdstuk 1. Wij staan geen ander gebruik toe. Gebruik het product alleen in droge binnenruimtes. Het niet naleven van deze voorschriften en veiligheidsaanwijzingen kan leiden tot dodelijke ongelukken, verwondingen en schade aan personen en eigendommen.

Onderdelenpakket

Veiligheidsaanwijzingen

LET OP! Alleen bekwame elektriciens mogen de behuizing van het product monteren en demonteren. Er is risico op elektrische schokken en kortsluiting!

• Uw product is geen speelgoed en is niet bedoeld voor kinderen, omdat het kleine onderdelen bevat die kunnen worden ingeslikt en verwondingen kunnen veroorzaken bij oneigenlijk gebruik!
• Installeer en bewaar het product en de accessoires zo dat personen niet gewond kunnen raken, of dat objecten niet beschadigd raken, bijvoorbeeld door vallen of struikelen.
• Verwijder of bewaar de verpakkingsmaterialen goed, omdat kinderen zich eraan kunnen snijden tijdens het spelen. Verder bestaat er een risico op inslikken en inademen van incidentele en isolatiematerialen.
• Lees ook de handleiding van uw apparaten die u wilt testen, om de compatibiliteit en de passing van de connectoren aan het product en andersom te controleren.
• Een defect apparaat mag niet in gebruik worden genomen, maar moet van het elektriciteitsnet worden losgekoppeld en worden beschermd tegen verder gebruik. Reparaties, zoals het monteren en demonteren van de behuizing, zijn alleen toegestaan voor gekwalificeerde professionals. Door het zelf te repareren, verliest u alle garanties en bestaat er een risico op elektrische schokken en kortsluiting.
• Gebruik het product alleen met een 9 V DC-batterijblok.
• Vermijd plaatsen met hoge temperaturen, vochtigheid of plaatsen die in contact kunnen komen met water.
• Plaats geen voorwerpen op het apparaat.
• Houd rekening met de wettelijke en gezondheidsvoorschriften voor het gebruik van het apparaat in de industrie en volg deze op.
• Stel het product nooit bloot aan hoge mechanische druk.
• Wijzig of verander het product of de accessoires ervan niet! Let ook op hoofdstuk "garantie en aansprakelijkheid".
• Sluit alle kabels voorzichtig en langzaam aan op het product om schade te voorkomen.
• Gebruik geen beschadigde onderdelen.
• Het apparaat mag alleen worden geïnstalleerd en gebruikt in droge binnenruimtes.
• Gebruik het apparaat nooit met stroomvoerende kabels!
• Verwijder de batterij uit het apparaat wanneer het langere tijd niet wordt gebruikt.

De batterij verwijderen

1. Schuif de batterijhouder eraf in de richting van de pijl.
2. Sluit een 9 V-batterijblok (6LR61) aan op de aansluitkabel. Een batterij is niet inbegrepen.
3. Sluit de batterijhouder. Let erop dat u de kabel niet beknelt tijdens het sluiten van de batterijhouder voor een correcte werking.

Bedieningselementen

1. AAN/UIT-SCHAKELAAR:
   model 68856 en 93010: schuifschakelaar AAN/UIT
   model 68857 en 68858: ronde knop - in het midden van de behuizing
2. TESTTOETS:model 93010: De testfunctie wordt alleen geactiveerd door de testtoets ingedrukt te houden.
3. HET HOOFDAPPARAAT EN DE ExTERNE ONTVANGER GEBRUIKEN:
   model 93010: de externe ontvanger is groot.
   modellen 68856, 68857 en 68858: De externe ontvanger kan aan het hoofdapparaat worden bevestigd door hem erin te schuiven.
   Gebruik de externe ontvanger voor uitgebreid geïnstalleerde en lange kabels. Hij kan worden aangesloten op een wandcontactdoos of patchpaneel tijdens het meten op de juiste testlocatie.
4. CONNECTOREN:

   	modellen 68856 en 93010: modulaire stopcontacten
   	model 68857: RJ45, RJ11, USB-aansluiting
   	model 68858: RJ45, RJ11, IEEE 1394, USB-aansluiting

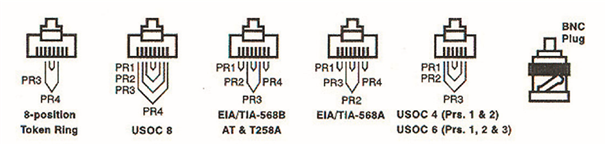

   Controleer 10Base-T-, 10Base-2-kabels, RJ45-, RJ11-kabels, 258A, evenals TIA-568A/568B- en Token Ring-kabels.


Bediening

1. BULK-KABELS:alle modellen: Controleer bulk-kabels met behulp van het hoofdapparaat. Gebruik adapters voor speciale kabels.
   De modellen 93010, 68857 en 68858 kunnen ook BNC-kabels testen met behulp van de meegeleverde adapters.

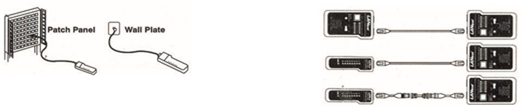

2. PATCHPANELEN / WANDCONTACTDOZEN / andere KABELS:
   alle modellen: Gebruik de externe ontvanger zoals beschreven.


3. METEN:
   model 93010:
   1. Sluit een passende kabel aan op het apparaat.
   2. Schakel het apparaat in.
   3. Selecteer tussen AUTo- en HANDMATIGE modus. De AUTo-modus test alle twisted pairs onafhankelijk van elkaar. Gebruik de HANDMATIGE modus om elk paar afzonderlijk te controleren.

modellen 68856, 68857 en 68858:

1. Sluit een passende kabel aan op het apparaat.
2. Schakel het apparaat in.
3. Het product toont automatisch alle kenmerken van de aangesloten kabel.

model 68856:
BNC TEST:

	situatie 1: Pin 2 is 1:1 geconfigureerd - kabel ok
	situatie 2: Pin 2 is niet aangesloten. - kabel defect
	situatie 3: Pin 2 en 3 zijn kortgesloten. - kabel defect
	situatie 4: Pin 2 is aangesloten op Pin 6 - crossover kabel of defect

FUNCTIES:
model 68857:

S	knippert bij correct aangesloten afscherming
C/1-8	LED's knipperen bij correcte bedrading
SHORT	Kortsluiting
CONNECTED	pinnen 1:1 aangesloten / BNC 25 ohm
NON-PARALLEL	omgewisselde draden / BNC 50 Ohm
NO CONNECTION	kabel defect / geen afsluiting
BATTERY GOOD	batterij vol
BATTERY LOW	batterij leeg verwijder deze

model 68858:

POWER	apparaat is ingeschakeld
LOW BATTERY	batterij leeg verwijder deze
CONNECTED	pinnen 1:1 aangesloten
NO CONNECTION	kabel defect
SHORT	Kortsluiting
CROSS	omgewisselde draad / crossover-kabel
Matrix	LED's van de specifieke kabeltypen knipperen

Verzorging, onderhoud, opslag en transport

LET OP! Er is risico op elektrische schokken en kortsluiting!

• Open alleen de batterijhouder om de batterij te verwijderen (9V-batterijblok - 6LR61).
• Koppel altijd eerst alle kabels los!
• Gebruik een droge linnen doek om uw product schoon te maken, of gebruik een licht vochtige doek voor hardnekkige vlekken. Let op stroomvoerende kabels van uw apparaat tijdens het schoonmaken! Gebruik geen schoonmaakmiddelen en vermijd dat er vloeistof in het apparaat komt.
• Vermijd plaatsen met hoge temperaturen, vochtigheid of plaatsen die nat kunnen worden, ook tijdens verzorging, onderhoud, opslag en transport.
• Houd ook rekening met de veiligheidsaanwijzingen met betrekking tot verzorging, onderhoud, opslag en transport.
• Houd het product uit de buurt van kinderen!
• Bewaar de originele verpakking als bescherming tegen stof en vocht tijdens transport.
• Volg de veiligheidssymbolen op de verpakking tijdens transport.

Probleemoplossing

Specificaties
