BOSS WL-20, WL-20L Handleiding
- 1 Stabiele draadloze communicatie zonder wegvallers (Auto Wireless Connection)
- 2 Schakelt over naar stand-by modus wanneer de stilte aanhoudt
- 3 Zowel de ontvanger (WL-20 / WL-20L) als de zender (WL-T) opladen
- 4 Draadloze instellingen maken (Auto Wireless Connection)
- 5 Optreden
- 6 De stroom uitschakelen
- 7 Probleemoplossing
- 8 Belangrijkste specificaties
- 9 Referenties
- 10 Download handleiding
- 11 In andere talen
Stabiele draadloze communicatie zonder wegvallers (Auto Wireless Connection)
Lees voordat je dit apparaat gebruikt, zorgvuldig "VEILIG GEBRUIK VAN HET APPARAAT" en "BELANGRIJKE AANWIJZINGEN" (de folder "VEILIG GEBRUIK VAN HET APPARAAT"). Bewaar het/de document(en) na het lezen op een plaats waar je het direct kunt raadplegen.
Verbind eenvoudigweg de zender met de ontvanger; de ontvanger scant de lokale staat van het draadloze spectrum en kiest automatisch het optimale kanaal.
Schakelt over naar stand-by modus wanneer de stilte aanhoudt
Wanneer er een uur verstrijkt zonder dat je gitaar (muziekinstrument) speelt, gaat de zender in de stand-by modus en beëindigt de verbinding met de ontvanger. Wanneer er een uur verstrijkt nadat de verbinding met de zender is verbroken, gaat de ontvanger in de stand-by modus.
Zowel de ontvanger (WL-20 / WL-20L) als de zender (WL-T) opladen
- Sluit de meegeleverde USB-kabel en een in de handel verkrijgbare USB-netadapter (5 V/0,5 A of hoger) aan op de DC IN 5 V-poort van de ontvanger.
- Steek de zender in de TRANSMITTER-aansluiting, zodat de zender ook wordt opgeladen.
![De zender in de TRANSMITTER-aansluiting steken]()
OPMERKING
Steek alleen de BOSS WL-T-zender in de TRANSMITTER-aansluiting. Als je een hoofdtelefoon aansluit, kan er een hoog volume worden weergegeven of kan de hoofdtelefoon beschadigd raken.
| POWER-indicator | |
| Brandt oranje | Opladen. |
| Knippert groen | Het opladen is voltooid en de zender staat in de stand-by modus. |
| Knippert snel rood | Er is een oplaadfout opgetreden. Neem contact op met je dealer of een Roland-klantenservicecentrum. |
| BATTERY-indicator | |
| Knippert oranje | Het systeem bewaakt gedurende 10 seconden de lokale toestand van het draadloze 2,4 GHz-spectrum en voert automatisch aanpassingen uit, zodat de ontvanger en zender verbinding kunnen maken met optimale stabiliteit (Auto Wireless Connection). |
| Brandt oranje | Opladen (Auto Battery Charge). * De oplaadtijd is afhankelijk van de resterende batterijlading en de oplaadomgeving. |
| Knippert groen | Het opladen is voltooid. * We raden aan om de zender los te koppelen nadat het opladen is voltooid. Als je hem aangesloten laat, wordt er een kleine hoeveelheid stroom uit de batterij verbruikt en knippert de indicator één keer per acht seconden groen. * Als je de zender lange tijd niet hebt gebruikt, is één keer opladen mogelijk niet voldoende. Koppel de zender los en sluit hem weer aan om het opladen te voltooien. |
| Brandt groen | Wanneer er vijf uur zijn verstreken sinds het begin van het opladen, stopt het opladen automatisch om de oplaadbare lithium-ionbatterij te beschermen, zelfs als het opladen niet is voltooid. Om volledig op te laden, koppel je de zender los en sluit je hem weer aan. |
| Knippert rood | Er is een oplaadfout opgetreden.  "Probleemoplossing." |
Alleen de zender opladen
Sluit de meegeleverde USB-kabel en een in de handel verkrijgbare USB-netadapter (5 V/0,5 A of hoger) aan op de DC IN 5 V-poort.
* Bij het opladen via de DC IN 5 V-poort werkt de draadloze verbinding niet.
Andere onderdelen en hun functie
Draadloze instellingen maken (Auto Wireless Connection)
* Voer de volgende handeling uit voordat je je gitaar (muziekinstrument) bespeelt. Met name wanneer je live speelt of in een sessie, kunnen de draadloze omstandigheden veranderen tussen de repetitie en het daadwerkelijke evenement, dus je moet de volgende handeling nogmaals uitvoeren vóór het daadwerkelijke evenement.
- Steek de zender in de TRANSMITTER-aansluiting.
![Zender in de TRANSMITTER-aansluiting steken]()
Voor een stabiele draadloze communicatie
Als er audio-uitval optreedt, kan het zijn dat de lokale toestand van het draadloze spectrum is veranderd. Voer de Auto Wireless Connection-bewerking nogmaals uit.
Aangezien de WL-20 / WL-20L een draadloos 2,4 GHz-systeem gebruikt, raden we aan om de ontvanger op minstens drie meter afstand van een Wi-Fi-router of ander draadloos apparaat te plaatsen.
Het gebruik van een magnetron kan ook audio-uitval veroorzaken als gevolg van draadloze interferentie.
Meerdere draadloze systemen samen gebruiken
Voer de volgende stappen uit om verwarring tussen de draadloze systemen te voorkomen.
- Schakel de BOSS draadloze systemen uit.
- Schakel alle draadloze systemen in die niet door BOSS zijn gemaakt en stel ze zo in dat er geen problemen zijn met hun geluid.
Eerste draadloze systeemunit gemaakt door BOSS
- Steek de zender in de TRANSMITTER-aansluiting van de ontvanger en voer de Auto Wireless Connection-procedure uit.
- Sluit de zender aan op je gitaar (muziekinstrument), waardoor de BATTERY-indicator gaat branden.
Tweede en volgende draadloze systeemunits gemaakt door BOSS - Herhaal de stappen 3 en 4.
Optreden
Wanneer je de zender in je gitaar (muziekinstrument) steekt en de ontvanger in je versterker of effectunit steekt, schakelen de zender en ontvanger automatisch in.
* Om storingen en defecten aan de apparatuur te voorkomen, moet je altijd het volume verlagen en alle apparaten uitschakelen voordat je verbindingen maakt.
| POWER/BATTERY-indicator | |
| Brandt groen | Er is voldoende resterende batterijcapaciteit. |
| Knippert groen | Stand-by modus. |
| Brandt oranje | De batterij is binnen twee uur leeg. |
| Brandt rood | De batterij is binnen 30 minuten leeg. Laad alsjeblieft op. |
Schakelt over naar stand-by modus wanneer de stilte aanhoudt
- 5 Wanneer er een uur verstrijkt zonder dat je gitaar (muziekinstrument) speelt, gaat de zender in de stand-by modus en beëindigt de verbinding met de ontvanger. De BATTERY-indicator knippert groen.
- 5 Wanneer er een uur verstrijkt nadat de verbinding met de zender is verbroken, gaat de ontvanger in de stand-by modus. De POWER-indicator knippert groen.
Opmerking bij terugkeer uit de stand-by modus
- 5 Wanneer je het volume van je gitaar (muziekinstrument) verhoogt en erop speelt, keert de zender in ongeveer twee seconden terug uit de stand-by modus.
- 5 De ontvanger moet worden losgekoppeld en opnieuw worden aangesloten.
Wanneer het systeem langere tijd niet wordt gebruikt
Koppel de zender en ontvanger los. De stand-by modus verbruikt weliswaar zeer weinig batterijvermogen.
De stroom uitschakelen
- Minimaliseer het volume van je gitaar (muziekinstrument) en van uitvoerapparaten zoals de versterker en schakel vervolgens de stroom uit.
- Koppel de zender los van de gitaar (muziekinstrument).
- Koppel de ontvanger los.
Probleemoplossing
| Probleem | Te controleren items/Actie |
| Geen geluid wanneer je de gitaar (muziekinstrument) bespeelt waarin de zender is gestoken | Verwijder en plaats de zender opnieuw in de gitaar (muziekinstrument). |
| Is de ontvanger te ver verwijderd van de zender? Of zijn er obstakels tussen hen in? Verklein de afstand tussen de ontvanger en de zender. | |
| Kun je de zender opladen via de DC IN 5 V-poort? Koppel de USB-kabel los wanneer je speelt. | |
| Brandt de BATTERY-indicator van de zender? Als deze niet brandt, laad de zender dan op. | |
| Brandt de RECEIVE-indicator van de ontvanger? Zo niet, voer dan de Auto Wireless Connection-procedure uit. | |
| Het geluid van een andere gitaar (muziekinstrument) is te horen | Zou er een andere ontvanger of zender in de buurt kunnen zijn? Voer de Auto Wireless Connection-bewerking nogmaals uit. Als dit het probleem niet oplost, kan het zijn dat radiofrequentiecongestie op de 2,4 GHz-band ervoor zorgt dat kanalen in conflict komen met een ander draadloos systeem. Om radiofrequentiecongestie te verminderen, schakel je de stroom uit van een ongebruikte Wi-Fi-router, Bluetooth-apparaat of magnetron en voer je vervolgens de Auto Wireless Connection-bewerking nogmaals uit. |
De BATTERY-indicator knippert rood | Er is een oplaadfout opgetreden.
|
Belangrijkste specificaties

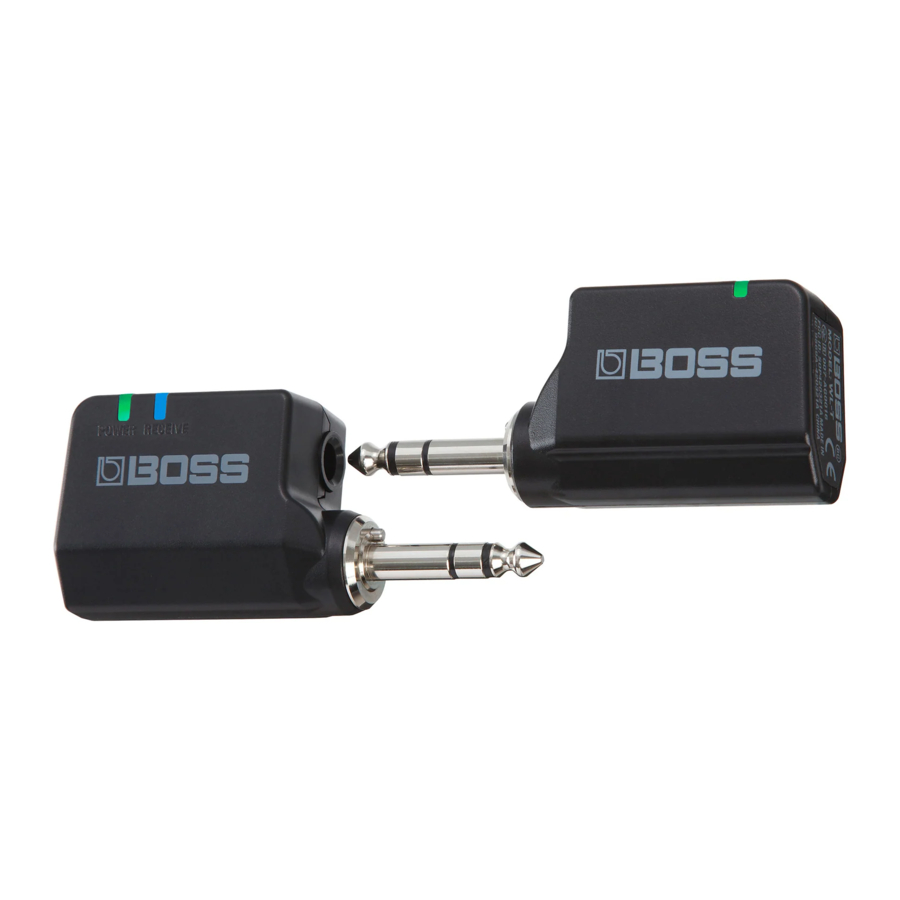

BOSS draadloos systeem: WL-20 / WL-20L
| ONTVANGER | |
| Draadloze indeling | BOSS propriëtair digitaal audioformaat |
| Draadloze draaggolffrequentie | 2,4 GHz |
| Compatibele kanalen | 14 (kan variëren afhankelijk van de lokale omstandigheden) |
| Zendbereik | 15 meter (50 voet) zichtlijn (kan variëren afhankelijk van de lokale omstandigheden) |
| Latentie | 2,3 ms |
| Dynamisch bereik | 110 dB of meer |
| Frequentiebereik | 20 Hz–20 kHz |
| Nominaal uitgangsniveau | -10 dBu |
| Uitgangsimpedantie | 1 kΩ |
| Aanbevolen belastingsimpedantie | 10 kΩ of meer |
| Indicatoren | POWER (stroom) RECEIVE (ontvangen) |
| Connectoren | Output plug: 1/4-inch TRS phone type TRANSMITTER jack: 1/4-inch TRS phone type DC IN 5 V port: USB Micro-B type |
| Voeding | Oplaadbare lithium-ionbatterij Geleverd via de DC IN 5 V-poort |
| Stroomverbruik | Tijdens het opladen: 500 mA |
| Batterij oplaadtijd | Alleen de ontvanger opladen: Ongeveer 3 uur Gelijktijdig opladen met de zender: Ongeveer 4 uur |
| Afmetingen | 87 (B) x 25 (D) x 38 (H) mm 3-7/16 (B) x 1 (D) x 1-1/2 (H) inches |
| Gewicht | 60 g 3 oz |
| Accessoires | Gebruiksaanwijzing Folder VEILIG GEBRUIK VAN HET APPARAAT Zender Micro-USB-kabel voor het opladen (*1) *1: Gebruik een standaard USB-netadapter (5 V/meer dan 0,5 A) om op te laden. |
* 0 dBu = 0,775 Vrms
| ZENDER (WL-T) | |
| Nominaal ingangsniveau | -10 dBu |
| Indicator | BATTERY (batterij) |
| Connectoren | Input plug: 1/4-inch TRS phone type DC IN 5 V port: USB Micro-B type |
| Voeding | Oplaadbare lithium-ionbatterij Geleverd via de DC IN 5 V-poort |
| Batterij oplaadtijd | Alleen de zender opladen: Ongeveer 3 uur Gelijktijdig opladen met de ontvanger: Ongeveer 4 uur |
| Afmetingen | 87 (B) x 22 (D) x 36 (H) mm 3-7/16 (B) x 7/8 (D) x 1-7/16 (H) inches |
| Gewicht | 43 g 2 oz |
* 0 dBu = 0,775 Vrms
* Dit document beschrijft de specificaties van het product op het moment dat het document werd uitgegeven. Raadpleeg de Roland-website voor de meest recente informatie.
https://roland.cm/wl-20_wl-20l_spec;
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download BOSS WL-20, WL-20L Handleiding
