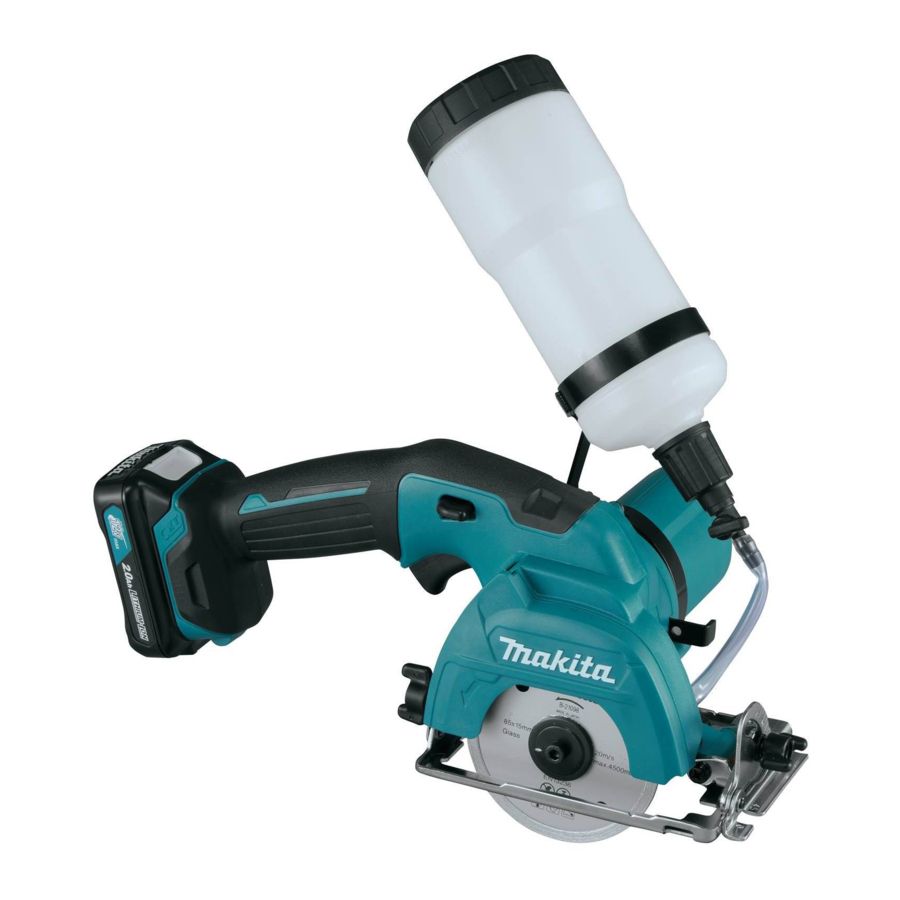

Makita CC02 Handleiding

SPECIFICATIES

• Vanwege ons voortdurende onderzoeks- en ontwikkelingsprogramma kunnen de specificaties hierin zonder voorafgaande kennisgeving worden gewijzigd.
• Specificaties en accu kunnen van land tot land verschillen.
• Gewicht, met accu, volgens EPTA-procedure 01/2003

VEILIGHEIDSWAARSCHUWINGEN

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen en alle instructies. Als de waarschuwingen en instructies niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met snoer of uw elektrisch gereedschap met batterij.

Veiligheid van het werkgebied

1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
2. Gebruik geen elektrisch gereedschap in explosieve atmosferen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die stof of dampen kunnen ontsteken.
3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

Elektrische veiligheid

1. De stekkers van het elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
2. Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
5. Gebruik bij het gebruik van elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
6. Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekbeveiliging (GFCI). Het gebruik van een GFCI vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de batterij, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar is ingeschakeld, nodigt uit tot ongelukken.
4. Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap inschakelt. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
5. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
6. Kleed u gepast. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.
7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.

Gebruik en onderhoud van elektrisch gereedschap

1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
3. Koppel de stekker los van de stroombron en/of de batterij van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk wordt gestart.
4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
5. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende delen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap bij schade repareren voor gebruik. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te bedienen.
7. Gebruik het elektrisch gereedschap, de accessoires en de toolbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van het elektrisch gereedschap voor andere dan beoogde bewerkingen kan leiden tot een gevaarlijke situatie.

Gebruik en onderhoud van accugereedschap

1. Laad alleen op met de oplader die is gespecificeerd door de fabrikant. Een oplader die geschikt is voor een bepaald type batterij, kan brandgevaar veroorzaken bij gebruik met een andere batterij.
2. Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijen. Het gebruik van andere batterijen kan een risico op letsel en brand veroorzaken.
3. Wanneer de batterij niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de batterijaansluitingen kan brandwonden of brand veroorzaken.
4. Onder slechte omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als er vloeistof in de ogen komt, zoek dan bovendien medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.

Service

1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.
2. Volg de instructies voor het smeren en vervangen van accessoires.
3. Houd handgrepen droog, schoon en vrij van olie en vet.

Veiligheidswaarschuwingen voor draadloze snijmachines

1. De beschermkap die bij het gereedschap wordt geleverd, moet stevig aan het elektrische gereedschap worden bevestigd en zo worden geplaatst dat maximale veiligheid wordt geboden, zodat de kleinste hoeveelheid van de schijf naar de bediener is gericht. Plaats uzelf en omstanders uit de buurt van het vlak van de draaiende schijf. De beschermkap helpt de bediener te beschermen tegen gebroken schijffragmenten en onbedoeld contact met de schijf.
2. Gebruik alleen diamantdoorslijpschijven voor uw elektrische gereedschap. Alleen omdat een accessoire op uw elektrische gereedschap kan worden bevestigd, garandeert dit geen veilige werking.
3. Het nominale toerental van het accessoire moet minstens gelijk zijn aan het maximale toerental dat op het elektrische gereedschap is aangegeven. Accessoires die sneller draaien dan hun nominale toerental kunnen breken en uit elkaar vliegen.
4. Schijven mogen alleen worden gebruikt voor aanbevolen toepassingen. Bijvoorbeeld: niet slijpen met de zijkant van de doorslijpschijf. Abrasieve doorslijpschijven zijn bedoeld voor perifeer slijpen, zijdelingse krachten die op deze schijven worden uitgeoefend, kunnen ervoor zorgen dat ze breken.
5. Gebruik altijd onbeschadigde schijfflenzen met de juiste diameter voor de geselecteerde schijf. De juiste schijfflenzen ondersteunen de schijf en verminderen zo de kans op schijfbreuk.
6. De buitendiameter en de dikte van uw accessoire moeten binnen de capaciteitswaarde van uw elektrische gereedschap liggen. Accessoires met een verkeerde afmeting kunnen niet voldoende worden afgeschermd of gecontroleerd.
7. De asmaat van schijven en flenzen moet goed passen op de as van het elektrische gereedschap. Schijven en flenzen met asgaten die niet overeenkomen met de bevestigingsmiddelen van het elektrische gereedschap, zullen uit balans raken, overmatig trillen en kunnen leiden tot verlies van controle.
8. Gebruik geen beschadigde schijven. Inspecteer de schijven voor elk gebruik op splinters en scheuren. Als het elektrische gereedschap of de schijf is gevallen, inspecteer dan op schade of installeer een onbeschadigde schijf. Na inspectie en installatie van de schijf, plaatst u uzelf en omstanders uit de buurt van het vlak van de draaiende schijf en laat u het elektrische gereedschap gedurende één minuut op maximaal onbelast toerental draaien. Beschadigde schijven zullen tijdens deze testtijd normaal gesproken uit elkaar breken.
9. Draag persoonlijke beschermingsmiddelen. Gebruik, afhankelijk van de toepassing, een gelaatsscherm, veiligheidsbril of veiligheidsbril. Draag, indien van toepassing, een stofmasker, gehoorbeschermers, handschoenen en een schort die kleine schuur- of werkstukfragmenten kunnen tegenhouden. De oogbescherming moet in staat zijn om rondvliegend afval dat door verschillende bewerkingen wordt gegenereerd, tegen te houden. Het stofmasker of ademhalingstoestel moet in staat zijn om deeltjes die door uw bewerking worden gegenereerd, te filtreren. Langdurige blootstelling aan geluid met hoge intensiteit kan gehoorverlies veroorzaken.
10. Houd omstanders op veilige afstand van het werkgebied. Iedereen die het werkgebied betreedt, moet persoonlijke beschermingsmiddelen dragen. Fragmenten van het werkstuk of van een gebroken schijf kunnen wegvliegen en letsel veroorzaken buiten het onmiddellijke werkgebied.
11. Houd het elektrische gereedschap alleen vast aan geïsoleerde grijpvlakken, wanneer u een bewerking uitvoert waarbij het snijaccessoire verborgen bedrading kan raken. Het snijaccessoire dat een "onder spanning staande" draad raakt, kan blootliggende metalen delen van het elektrische gereedschap "onder spanning zetten" en de bediener een elektrische schok geven.
12. Houd het snoer uit de buurt van het draaiende accessoire. Als u de controle verliest, kan het snoer worden doorgesneden of vast komen te zitten en kan uw hand of arm in de draaiende schijf worden getrokken.
13. Leg het elektrische gereedschap nooit neer voordat het accessoire volledig tot stilstand is gekomen. De draaiende schijf kan het oppervlak vastgrijpen en het elektrische gereedschap uit uw controle trekken.
14. Laat het elektrische gereedschap niet draaien terwijl u het aan uw zijde draagt. Onbedoeld contact met het draaiende accessoire kan uw kleding vastgrijpen, waardoor het accessoire in uw lichaam wordt getrokken.
15. Reinig de ventilatieopeningen van het elektrische gereedschap regelmatig. De ventilator van de motor zuigt het stof in de behuizing en overmatige ophoping van metaalpoeder kan elektrische gevaren veroorzaken.
16. Gebruik het elektrische gereedschap niet in de buurt van ontvlambare materialen. Vonken kunnen deze materialen ontsteken.

Terugslag en gerelateerde waarschuwingen
Terugslag is een plotselinge reactie op een beknelde of vastgelopen draaiende schijf. Beknelling of vastlopen veroorzaakt een snelle stilstand van de draaiende schijf, waardoor het ongecontroleerde elektrische gereedschap wordt geforceerd in de richting tegengesteld aan de rotatie van de schijf op het punt van de binding.
Als bijvoorbeeld een abrasieve schijf wordt vastgegrepen of bekneld door het werkstuk, kan de rand van de schijf die het knel-punt binnengaat, in het oppervlak van het materiaal graven, waardoor de schijf eruit klimt of terugslaat. De schijf kan naar de bediener toe of van de bediener af springen, afhankelijk van de richting van de beweging van de schijf op het punt van de beknelling. Abrasieve schijven kunnen onder deze omstandigheden ook breken.
Terugslag is het gevolg van misbruik van het elektrische gereedschap en/of onjuiste bedieningsprocedures of -omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder wordt gegeven.

1. Houd het elektrische gereedschap stevig vast en plaats uw lichaam en arm zo dat u de terugslagkrachten kunt weerstaan. Gebruik altijd de extra handgreep, indien aanwezig, voor maximale controle over terugslag of koppelreactie tijdens het opstarten. De bediener kan koppelreacties of terugslagkrachten beheersen, als de juiste voorzorgsmaatregelen worden genomen.
2. Plaats uw hand nooit in de buurt van het draaiende accessoire. Het accessoire kan over uw hand terugslaan.
3. Plaats uw lichaam niet in lijn met de draaiende schijf. Terugslag zal het gereedschap voortstuwen in de richting tegengesteld aan de beweging van de schijf op het punt van vastgrijpen.
4. Wees extra voorzichtig bij het werken in hoeken, scherpe randen enz. Vermijd stuiteren en vastgrijpen van het accessoire. Hoeken, scherpe randen of stuiteren hebben de neiging om het draaiende accessoire vast te grijpen en verlies van controle of terugslag te veroorzaken.
5. Bevestig geen zaagketting, houtsnijblad, gesegmenteerde diamantschijf met een perifere opening groter dan 10 mm of getand zaagblad. Dergelijke messen veroorzaken frequente terugslag en verlies van controle.
6. "Klem" de schijf niet vast en oefen geen overmatige druk uit. Probeer niet een overmatige snijdiepte te maken. Overbelasting van de schijf verhoogt de belasting en de gevoeligheid voor verdraaiing of binding van de schijf in de snede en de mogelijkheid van terugslag of schijfbreuk.
7. Wanneer de schijf vastloopt of wanneer u om welke reden dan ook een snede onderbreekt, schakelt u het elektrische gereedschap uit en houdt u het elektrische gereedschap stil totdat de schijf volledig tot stilstand is gekomen. Probeer nooit de schijf uit de snede te verwijderen terwijl de schijf in beweging is, anders kan er terugslag optreden. Onderzoek en neem corrigerende maatregelen om de oorzaak van de schijfbinding te elimineren.
8. Start de snijbewerking niet opnieuw in het werkstuk. Laat de schijf de volledige snelheid bereiken en voer de snede voorzichtig opnieuw in. De schijf kan vastlopen, omhoog lopen of terugslaan als het elektrische gereedschap in het werkstuk opnieuw wordt gestart.
9. Ondersteun panelen of een te groot werkstuk om het risico van schijfbeknelling en terugslag te minimaliseren. Grote werkstukken hebben de neiging om onder hun eigen gewicht door te zakken. Steunen moeten onder het werkstuk worden geplaatst in de buurt van de snijlijn en in de buurt van de rand van het werkstuk aan beide zijden van de schijf.
10. Wees extra voorzichtig bij het maken van een "zak-snede" in bestaande muren of andere blinde gebieden. De uitstekende schijf kan gas- of waterleidingen, elektrische bedrading of objecten doorsnijden die terugslag kunnen veroorzaken.

Extra veiligheidswaarschuwingen:

1. Voordat u een gesegmenteerde diamantschijf gebruikt, moet u ervoor zorgen dat de diamantschijf de perifere opening tussen segmenten van 10 mm of minder heeft, alleen met een negatieve spaanhoek.
2. Probeer nooit te snijden met het gereedschap ondersteboven in een bankschroef gehouden. Dit kan leiden tot ernstige ongevallen, omdat het extreem gevaarlijk is.
3. Sommige materialen bevatten chemicaliën die giftig kunnen zijn. Wees voorzichtig om inademing van stof en huidcontact te voorkomen. Volg de veiligheidsgegevens van de materiaalleverancier.
4. Bewaar schijven volgens de aanbevelingen van de fabrikant. Onjuiste opslag kan de schijven beschadigen.

Laat comfort of vertrouwdheid met het product (verkregen door herhaald gebruik) NIET de strikte naleving van de veiligheidsregels voor het betreffende product vervangen. MISBRUIK of het niet naleven van de veiligheidsregels die in deze handleiding worden vermeld, kan ernstig persoonlijk letsel veroorzaken.

Symbolen

Het volgende toont de symbolen die voor het gereedschap worden gebruikt.

	volt
	gelijkstroom
	nominaal toerental
	omwentelingen of heen en weer gaande bewegingen per minuut

Belangrijke veiligheidsinstructies voor de batterijcartridge

1. Lees voor het gebruik van de batterijcartridge alle instructies en waarschuwingsmarkeringen op
   1. de batterijlader,
   2. de batterij en
   3. het product dat de batterij gebruikt.
2. Demonteer de batterijcartridge niet.
3. Stop onmiddellijk met werken als de gebruiksduur te kort is geworden. Dit kan leiden tot oververhitting, mogelijke brandwonden en zelfs een explosie.
4. Als er elektrolyt in uw ogen komt, spoel ze dan uit met schoon water en zoek onmiddellijk medische hulp. Dit kan leiden tot verlies van uw gezichtsvermogen.
5. Sluit de batterijcartridge niet kort:
   1. Raak de aansluitingen niet aan met geleidend materiaal.
   2. Vermijd het opbergen van de batterijcartridge in een container met andere metalen voorwerpen, zoals spijkers, munten, enz.
   3. Stel de batterijcartridge niet bloot aan water of regen.

Een kortgesloten batterij kan een grote stroom veroorzaken, oververhitting, mogelijke brandwonden en zelfs een defect.

6. Bewaar het gereedschap en de batterijcartridge niet op plaatsen waar de temperatuur 50 °C (122 °F) kan bereiken of overschrijden.
7. Verbrand de batterijcartridge niet, zelfs niet als deze ernstig beschadigd of volledig versleten is. De batterijcartridge kan in brand exploderen.
8. Laat de batterij niet vallen en stoot er niet tegen.
9. Gebruik geen beschadigde batterij.
10. De lithium-ionbatterijen zijn onderworpen aan de wettelijke voorschriften voor gevaarlijke goederen. Voor commercieel transport, bijvoorbeeld door derden, expediteurs, moeten speciale eisen aan de verpakking en etikettering in acht worden genomen.
    Voor de voorbereiding van het te verzenden item is het raadplegen van een expert voor gevaarlijke materialen vereist. Houd ook rekening met mogelijk meer gedetailleerde nationale voorschriften.
    Plak of maskeer open contacten af en verpak de batterij zodanig dat deze niet in de verpakking kan bewegen.
11. Volg uw plaatselijke voorschriften met betrekking tot het weggooien van de batterij.

Gebruik alleen originele Makita-batterijen. Het gebruik van niet-originele Makita-batterijen of batterijen die zijn gewijzigd, kan leiden tot het barsten van de batterij, waardoor brand, persoonlijk letsel en schade kunnen ontstaan. Het maakt ook de Makita-garantie voor het Makita-gereedschap en de oplader ongeldig.

Tips voor het behouden van een maximale levensduur van de batterij

1. Laad de batterijcartridge op voordat deze volledig ontladen is. Stop altijd met het gebruik van het gereedschap en laad de batterijcartridge op wanneer u minder vermogen van het gereedschap opmerkt.
2. Laad nooit een volledig opgeladen batterijcartridge op. Overladen verkort de levensduur van de batterij.
3. Laad de batterijcartridge op bij een kamertemperatuur van 10 °C - 40 °C (50 °F - 104 °F). Laat een hete batterijcartridge afkoelen voordat u deze oplaadt.

FUNCTIONELE BESCHRIJVING

Zorg er altijd voor dat het gereedschap is uitgeschakeld en dat de accu is verwijderd voordat u de functie van het gereedschap aanpast of controleert.

Accu plaatsen of verwijderen

Schakel het gereedschap altijd uit voordat u de accu plaatst of verwijdert.

Houd het gereedschap en de accu stevig vast bij het plaatsen of verwijderen van de accu . Als u het gereedschap en de accu niet stevig vasthoudt, kunnen deze uit uw handen glippen, waardoor het gereedschap en de accu beschadigd kunnen raken en persoonlijk letsel kan ontstaan.

1. Rode indicator
2. Knop
3. Accu

Om de accu te verwijderen, schuift u deze van het gereedschap terwijl u de knop aan de voorkant van de accu verschuift.
Om de accu te plaatsen, lijnt u de lip op de accu uit met de groef in de behuizing en schuift u deze op zijn plaats. Steek hem helemaal in de opening tot hij met een kleine klik vastklikt. Als u de rode indicator aan de bovenkant van de knop ziet, is deze niet volledig vergrendeld.

Plaats de accu altijd volledig totdat de rode indicator niet meer te zien is. Anders kan hij per ongeluk uit het gereedschap vallen, waardoor u of iemand in uw omgeving letsel kan oplopen.

Plaats de accu niet met geweld. Als de accu er niet gemakkelijk inschuift, is deze niet correct geplaatst.

Accubeveiligingssysteem

Het gereedschap is uitgerust met een accubeveiligingssysteem. Dit systeem schakelt automatisch de stroom naar de motor uit om de levensduur van de accu te verlengen.
Het gereedschap stopt automatisch tijdens het gebruik als het gereedschap en/of de accu zich in een van de volgende situaties bevinden:

Overbelast:
Het gereedschap wordt gebruikt op een manier waardoor het een abnormaal hoge stroom trekt.
Schakel in deze situatie het gereedschap uit en stop de toepassing die ervoor heeft gezorgd dat het gereedschap overbelast is geraakt. Schakel vervolgens het gereedschap in om het opnieuw te starten.
Als het gereedschap niet start, is de accu oververhit. Laat in deze situatie de accu afkoelen voordat u het gereedschap opnieuw inschakelt.

Lage accuspanning:
De resterende accucapaciteit is te laag en het gereedschap werkt niet. Als u het gereedschap inschakelt, draait de motor weer, maar stopt deze snel. Verwijder in deze situatie de accu en laad deze op.

De resterende accucapaciteit aangeven

Alleen voor accu's met "B" aan het einde van het modelnummer

1. Indicatorlampen
2. Controleknop

Druk op de controleknop op de accu om de resterende accucapaciteit aan te geven. De indicatorlampen branden enkele seconden.

OPMERKING: Afhankelijk van de gebruiksomstandigheden en de omgevingstemperatuur kan de indicatie enigszins afwijken van de werkelijke capaciteit.

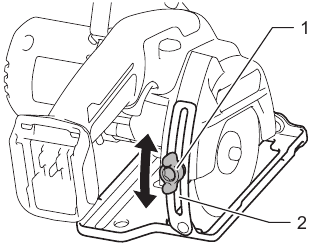

De snijdiepte aanpassen

Draai na het aanpassen van de snijdiepte de borgschroef altijd stevig vast.

1. Borgschroef
2. Dieptegeleider

Draai de borgschroef op de dieptegeleider los en beweeg de voet omhoog of omlaag. Zet de voet vast op de gewenste snijdiepte door de borgschroef vast te draaien.

Schuin zagen

1. Borgschroef
2. Schuine schaalplaat

Draai de borgschroef op de schuine schaalplaat aan de voorkant van de voet los. Stel de gewenste hoek (0° - 45°) in door dienovereenkomstig te kantelen en draai vervolgens de borgschroef stevig vast.

Vizier

1. Snijlijn

Lijn voor rechte zaagsneden de A-positie aan de voorkant van de voet uit met uw snijlijn. Lijn voor schuine zaagsneden van 45° de B-positie ermee uit.

Schakelactie

Voordat u de accu in het gereedschap plaatst, moet u altijd controleren of de schakelaar goed werkt en terugkeert naar de "UIT"-stand wanneer deze wordt losgelaten.

Trek niet hard aan de schakelaar zonder de vergrendelingshendel in te drukken. Dit kan leiden tot schade aan de schakelaar.

1. Vergrendelingshendel
2. Schakelaar

Om te voorkomen dat de schakelaar per ongeluk wordt ingedrukt, is er een vergrendelingshendel voorzien. Om het gereedschap te starten, schuift u de vergrendelingshendel en trekt u de schakelaar over. Laat de schakelaar los om te stoppen.

MONTAGE

Zorg er altijd voor dat het gereedschap is uitgeschakeld en dat de accu is verwijderd voordat u werkzaamheden aan het gereedschap uitvoert.

Diamantschijf plaatsen of verwijderen

Gebruik alleen de Makita-sleutel om de diamantschijf te plaatsen of te verwijderen.

Zorg er bij het plaatsen van de diamantschijf voor dat u de bout stevig vastdraait.

Plaats de diamantschijf altijd zo dat de pijl op de diamantschijf in dezelfde richting wijst als de pijl op de diamantschijfbehuizing . Anders draait de schijf in omgekeerde richting, wat persoonlijk letsel kan veroorzaken.

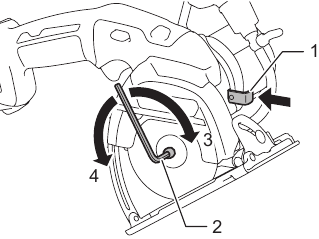

1. Asvergrendeling
2. Inbussleutel
3. Vastdraaien
4. Losdraaien

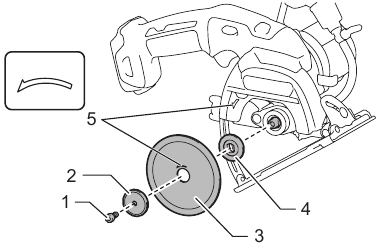

1. Inbusbout
2. Buitenflens
3. Diamantschijf
4. Binnenflens
5. Pijl

Om de diamantschijf te verwijderen, drukt u de asvergrendeling volledig in zodat de diamantschijf niet kan draaien en gebruikt u de inbussleutel om de inbusbout tegen de klok in los te draaien. Verwijder vervolgens de inbusbout, de buitenflens en de diamantschijf.
Om de diamantschijf te plaatsen, volgt u de verwijderingsprocedure in omgekeerde volgorde. Zorg ervoor dat de diamantschijf zo is geplaatst dat de pijl op de schijf in dezelfde richting wijst als de pijl op de diamantschijfbehuizing.
ZORG ERVOOR DAT U DE INBUSBOUT STEVIG VASTDRAAIT.

1. Inbusbout
2. Buitenflens
3. Diamantschijf
4. Binnenflens
5. Uitsteeksel (grotere kant)

OPMERKING: Als een binnenflens per ongeluk wordt verwijderd, plaatst u de binnenflens zo dat het uitsteeksel (grotere kant) naar binnen is gericht, zoals in de afbeelding wordt weergegeven.

Inbussleutel opbergen

1. Inbussleutel

Bewaar de inbussleutel wanneer deze niet in gebruik is, zoals in de afbeelding wordt weergegeven, om te voorkomen dat deze verloren gaat.

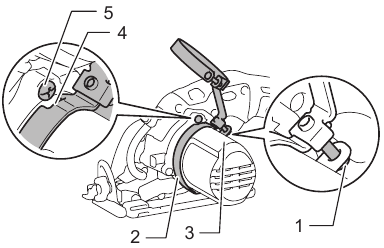

Watertoevoer installeren

Draai schroef A los.
Schuif de tankhouder helemaal over de motorbehuizing zodat de inkeping van de band (onderdeel van de tankhouder) zich net onder de schroefkop van het gereedschap bevindt, zoals afgebeeld.
Draai vervolgens schroef A vast.

1. Schroef A
2. Tankhouder
3. Motorbehuizing
4. Inkeping van de band (onderdeel van de tankhouder)
5. Schroefkop van het gereedschap

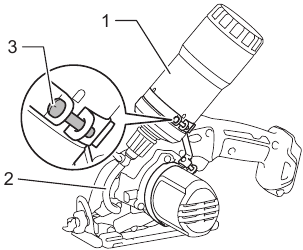

Bevestig de tank op de tankhouder zodat de tankhouder tussen de trede en de stippen past. Sluit de dop op het uiteinde van de buis aan op de opening van de tank. Draai de tank met de klok mee. Draai vervolgens schroef B vast.

1. Tank
2. Buis
3. Schroef B

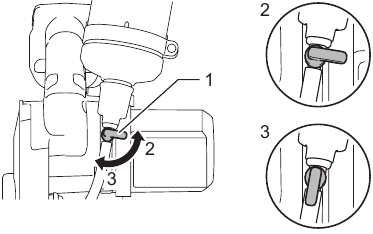

Watertoevoer

Wees voorzichtig dat het gereedschap niet nat wordt wanneer u de tank met water vult.
Zorg ervoor dat de watertoevoerkraan is gesloten voordat u de tank met water vult. Open de dop op de tank en vul het water. Plaats de dop terug op de tank.

1. Watertoevoerkraan
2. Sluiten
3. Openen

1. Dop
2. Openen

WERKING

Dit gereedschap mag alleen worden gebruikt op horizontale oppervlakken.

Zorg ervoor dat u het werkstuk stevig op een stabiele werkbank of tafel vasthoudt tijdens het gebruik.

Draai of forceer het gereedschap niet in de zaagsnede, anders kan de motor overbelast raken of kan het werkstuk breken.

Gebruik het gereedschap niet met de diamantschijf in een opwaartse of zijwaartse positie.

De schijf voor dit gereedschap is een diamantschijf van het natte type voor glas- en tegeltoepassingen. Zorg ervoor dat u tijdens het gebruik water toevoert aan de diamantschijf.

Als de zaagwerking van de diamantschijf begint af te nemen, moet u de snijkant van de schijf slijpen met behulp van een oude, afgedankte grofkorrelige bankslijpschijf of een betonblok. Slijp door licht op de buitenrand van de diamantschijf te drukken.
Houd het gereedschap stevig vast. Plaats de grondplaat op het te zagen werkstuk zonder dat de schijf contact maakt. Schakel vervolgens het gereedschap in en wacht tot de schijf op volle snelheid is.
Voer water toe aan de schijf door de watertoevoerkraan zo af te stellen dat een zachte waterstroom ontstaat.
Beweeg het gereedschap over het oppervlak van het werkstuk, houd het vlak en ga gelijkmatig vooruit totdat het zagen is voltooid. Houd uw snijlijn recht en uw snelheid van vooruitgang uniform.
Voor fijne, zuivere zaagsneden, zaag langzaam. (Zaag bij het zagen van een glasplaat van 5 mm dik met ongeveer 250 mm/min. Zaag bij het zagen van een tegel van 10 mm dik met ongeveer 300 mm/min.) Vertraag ook naarmate u een zaagsnede voltooit om te voorkomen dat het te zagen werkstuk breekt of barst.

OPMERKING: Wanneer de temperatuur van de accu laag is, werkt het gereedschap mogelijk niet optimaal. Gebruik het gereedschap op dit moment bijvoorbeeld een tijdje voor een lichte zaagsnede totdat de accu is opgewarmd tot kamertemperatuur. Dan kan het gereedschap optimaal werken.
OPMERKING: Zorg ervoor dat de watertoevoerkraan is gesloten voordat u begint met werken.

ONDERHOUD

Zorg er altijd voor dat het gereedschap is uitgeschakeld en dat de accu is verwijderd voordat u probeert inspectie of onderhoud uit te voeren.
LET OP: Gebruik nooit benzine, wasbenzine, verdunner, alcohol of iets dergelijks. Verkleuring, vervorming of scheuren kunnen het gevolg zijn.
Om de VEILIGHEID en BETROUWBAARHEID van het product te waarborgen, mogen reparaties, ander onderhoud of aanpassingen alleen worden uitgevoerd door erkende Makita-servicecentra of de fabriek, waarbij altijd originele Makita-onderdelen moeten worden gebruikt.

OPTIONELE ACCESSOIRES

Deze accessoires of hulpstukken worden aanbevolen voor gebruik met uw Makita-gereedschap dat in deze handleiding wordt gespecificeerd. Het gebruik van andere accessoires of hulpstukken kan een risico op letsel voor personen opleveren. Gebruik het accessoire of hulpstuk alleen voor het beoogde doel.
Als u meer informatie over deze accessoires nodig hebt, neem dan contact op met uw plaatselijke Makita-servicecentrum.

• Diamantschijven
• Inbussleutel
• Originele Makita-accu en -lader

OPMERKING: Sommige items in de lijst kunnen als standaardaccessoires in de gereedschapskoffer zijn opgenomen. Ze kunnen van land tot land verschillen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Makita CC02 Handleiding

Beschikbare talen
