GOEDKEURINGEN

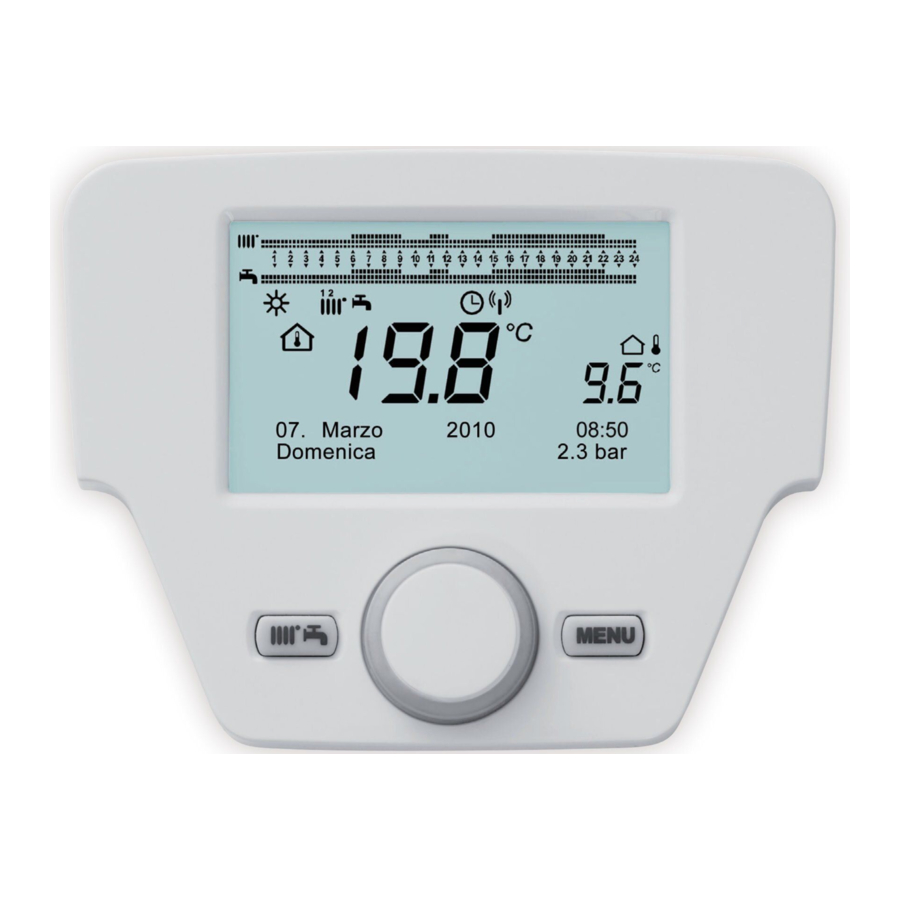

BEDIENINGSPANEEL

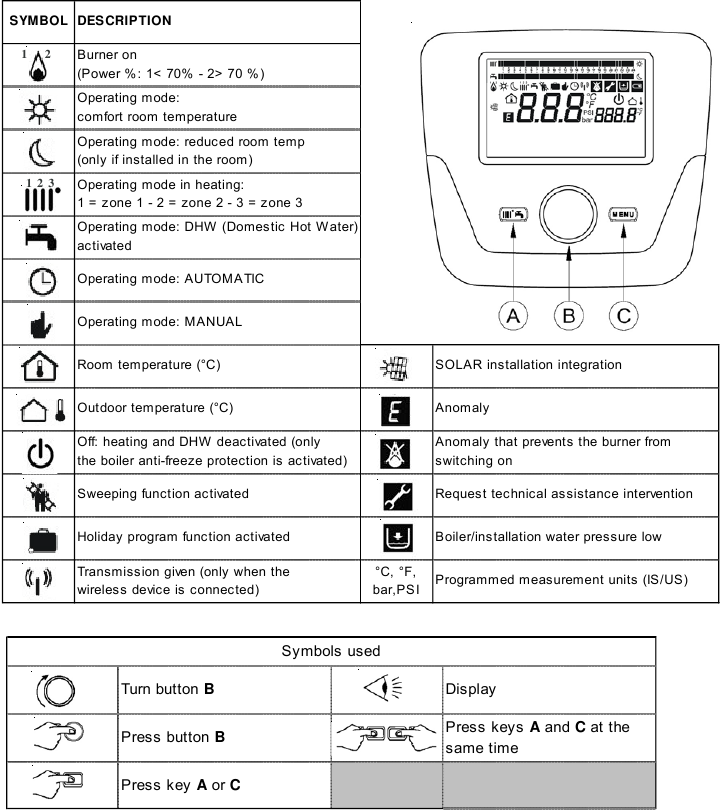

Beschrijving van het display van het bedieningspaneel

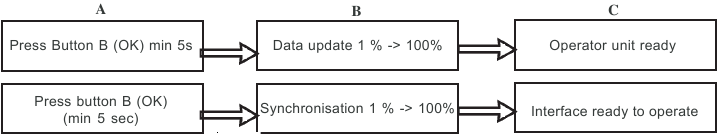

Het bedieningspaneel initialiseren

Configuratieprocedure vóór de eerste inbedrijfstelling
De eerste keer dat u de ketel in gebruik neemt, moet u de volgende procedure uitvoeren (de tekst is in het ENGELS tot het verzoek om taalselectie) zoals aangegeven in de volgorde A-B-C in de onderstaande afbeelding:

• B gedurende 5 seconden ;
• een toenemende waarde, als een percentage van 1 tot 100, wordt weergegeven op het bedieningspaneel. De gegevenssynchronisatie vereist een paar minuten wachttijd;
• selecteer de taal, datum en tijd.
• selecteer de taal en bevestig.

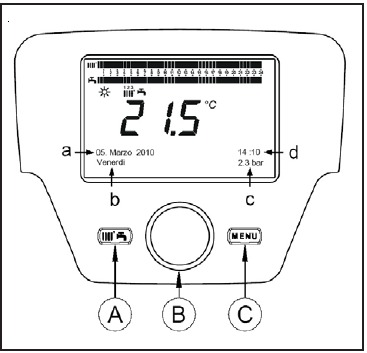

DE PARAMETERCONFIGURATIEMENU'S OPENEN

De lijst met configuratiemenu's is als volgt:

• Info
• Tijd en datum
• Gebruikersinterface
• Uurprogrammering(1, 2 - sectie "Bedrijfsmodi")
• Uurprogrammering 3 / CC3 (sectie "Bedrijfsmodi")
• Uurprogrammering 4 / SWW
• Uurprogrammering 5
• CC-circuitvakanties (1,2,3 - sectie "Tijd- en datuminstelling" hieronder)
• Verwarmingscircuit (1,2,3)
• Tapwater
• Directe SWW-boiler (niet gebruikt bij dit type ketel)
• Fout (sectie "Eenheid vergrendelen/ontgrendelen")
• Generator diagnose

De onderstaande procedure moet worden gevolgd om toegang te krijgen tot de lijst met configuratiemenu's (zie de sectie "Symboolbeschrijving":
C en vervolgens B om het gewenste menu te kiezen;
B om te bevestigen of C om af te sluiten zonder op te slaan.

Informatiemenu

Als er een anomalie optreedt, is de eerste weergegeven data de code ervan.

Om de informatie van de ketel weer te geven, selecteert u de menutoets «Info» om te bevestigen.

De datum en tijd instellen

Om de datum en tijd in te stellen, gaat u als volgt te werk:

• selecteer het menu Tijd en datum (Uren / minuten) (het uur knippert)
• om het uur te wijzigen om te bevestigen (de minuten knipperen) om te wijzigen om te bevestigen.
• om 2 (Dag / maand) en 3 (Jaar) te wijzigen door de bovenstaande procedure opnieuw uit te voeren.
• om terug te keren naar het vorige menu.

De taal wijzigen in het menu gebruikersinterface

Om de taal te selecteren, gaat u als volgt te werk:

• selecteer het menu om programmaregel 20 (Langue) te selecteren
• om de taal te kiezen om op te slaan.
• om terug te keren naar het vorige menu.

Tijdelijke temperatuurinstelling verwarming

De temperatuur wordt ingesteld door de B-knop naar rechts te draaien om de waarde te verhogen en naar links om deze te verlagen en om te bevestigen.

De in te stellen temperatuur voor het verwarmingscircuit kan zijn:

• Originele ingestelde temperatuur: als de besturingseenheid in de ketel is geïnstalleerd.
• Omgevingstemperatuur: als de besturingseenheid aan de muur is bevestigd.

FUNCTIES GEASSOCIEERD MET DE SNELMENU-TOETS

Druk op de toets en draai om door de volgende functies te bladeren:

Aan/Uit	en vervolgens om de status te wijzigen
SWW forceren	en vervolgens om de SWW-modus te forceren
CC1 regime CC1 comfortinstelling SWW regime SWW comfortinstelling	en vervolgens om de geselecteerde functie te activeren, om de waarde te wijzigen en om te bevestigen.

• On/Off (Aan/Uit)
  Wanneer deze functie is geactiveerd, toont het display het symbool en is de werking van de ketel in SWW-regime en verwarming gedeactiveerd (de antivriesbeschermingsfunctie is geactiveerd). Om de ketel weer op te starten, herhaalt u de hierboven beschreven procedure.
• DHW forcing (SWW forceren)
  Deze functie wordt gebruikt om de temperatuur van de warmwatertank te verhogen, indien aanwezig, totdat deze de geprogrammeerde temperatuur bereikt, onafhankelijk van het geprogrammeerde uurbereik (het symbool is aanwezig op het display)
• CC1 regime
  De bedrijfsmodus van de ketel kan worden geselecteerd in dit menu, zoals aangegeven in de sectie "Toegang tot de parameterconfiguratiemenu's"
• CC1 comfort setting (CC1 comfortinstelling)
  Selecteer dit menu om de waarde van de comfortabele omgevingstemperatuur te wijzigen.
• DHW regime (SWW regime)
  Selecteer dit menu om de SWW-productie te activeren (On (Aan)) of te deactiveren (Off (Uit)). De «Eco»-functie wordt niet gebruikt voor dit ketelmodel.
• DHW comfort setting (SWW comfortinstelling)
  Selecteer dit menu om de maximale SWW-temperatuurwaarde te wijzigen.
  Wanneer de SWW-productie is gedeactiveerd, verdwijnt het symbool van het display.

WERKINGSMODI

Verwarming

De ketel heeft 4 verwarmingswerkingsmodi: Comfort - Verminderd - Automatisch - Bescherming.
Om een van de werkingsmodi te programmeren, gaat u als volgt te werk:

Vanuit het hoofdmenu regime om te bevestigen.

• (tegen de klok in) Comfort - Verminderd - Automatisch - Bescherming
  om te bevestigen of om af te sluiten zonder op te slaan.

GEVAL 1: de besturingseenheid is in de ketel geïnstalleerd
Draai aan de knop om de starttemperatuur van de ketel in te stellen.

BESCHRIJVING VAN DE WERKINGSMODE

• Comfort : de verwarming is altijd geactiveerd (symbolen weergegeven ).
• Verminderd : de verwarming is gedeactiveerd (symbolen weergegeven );
• Automatisch : de verwarming is afhankelijk van het geprogrammeerde uurrooster (symbolen weergegeven );
• Bescherming : de ketel schakelt uit en de vorstbeveiliging wordt geactiveerd (symbool weergegeven )

GEVAL 2: de besturingseenheid is aan de muur bevestigd

• om de omgevingstemperatuur in de te verwarmen ruimte in te stellen.

BESCHRIJVING VAN DE WERKINGSMODE

• Comfort: de temperatuur in de te verwarmen ruimte komt overeen met de comforttemperatuur; de fabrieksinstelling is 20°C (symbolen );
• Verminderd: de temperatuur in de te verwarmen ruimte komt overeen met de verminderde temperatuur; de fabrieksinstelling is 16°C (symbolen weergegeven );
• Automatisch: de temperatuur in de te verwarmen ruimte is afhankelijk van het geprogrammeerde uurrooster (symbolen weergegeven );
• Bescherming: de ketel schakelt in wanneer de omgevingstemperatuur onder 6°C daalt (symbool weergegeven )

Terwijl de ketel in de automatische modus werkt, draait u aan knop B om de temperatuur tijdelijk in te stellen. Deze wijziging blijft geldig tot het volgende uurrooster wordt gewijzigd.

De vorstbeveiliging van de ketel is altijd geactiveerd; de ketel start op wanneer de verwarmingsstarttemperatuur onder 5°C is. Deze functie is operationeel als het apparaat elektrisch is aangesloten en als er gas is.

Omgevingstemperatuur instellen in de verminderde modus
Om de omgevingstemperatuur in de Verminderde modus te programmeren, gaat u als volgt te werk:

• «Verwarmingscircuit 1»
• de programmaregel 712 (Verminderd setpoint), dan (de temperatuurwaarde begint te knipperen);
• om de temperatuur te wijzigen en om te bevestigen.
• om terug te keren naar het vorige menu.

De comfortabele omgevingstemperatuur kan niet alleen worden ingesteld met behulp van de A -toets in de sectie "Bedieningspaneel", maar ook door de parameter 710 te wijzigen zoals hierboven aangegeven.

Vakantieprogramma

Met deze functie kunnen gebruikers de omgevingstemperatuur kiezen die moet worden geprogrammeerd wanneer ze enkele dagen weggaan (bijvoorbeeld tijdens vakanties). De minimale vorstbeveiligingstemperatuur of de verminderde-modustemperatuur (programmaregel 648) kan worden geprogrammeerd. In programmaregel 641 (Voorselectie) zijn 8 programmaniveaus beschikbaar met de naam Periode 1 (volgende 8 dagen om in en uit te programmeren). Wanneer de functie is geactiveerd, toont het display het symbool
De volgende procedure activeert de functie en programmeert de uurroosters:

• CC1-circuitvakanties
• programmaregel 641 («Voorselectie») Periode 1 (knippert) B en kies de te programmeren dag (van 1 tot 8), dan B programmaregel 642.
• om de startperiode te programmeren (642) om de maand te programmeren en om de dag te programmeren om te bevestigen.
• Herhaal dezelfde reeks instructies om ook de programmaregel 643 te programmeren (aan het einde van het bereik begint de ketel de volgende dag te werken).
• Zodra het begin en einde van het bereik zijn geprogrammeerd de programmaregel 648 om de minimale bedrijfstemperatuur te programmeren, indien vorstbeveiliging, of de verminderde modus, dan om te bevestigen.
• Herhaal deze drie punten om andere bereiken te programmeren of om terug te keren naar het vorige menu.

PARAMETERPROGRAMMERING

WE RADEN AAN OM ALLE PARAMETERS DIE U WIJZIGT OP DE ACHTERKANT VAN DEZE HANDLEIDING TE NOTEREN.

De procedure voor toegang tot de vier menu's om de ketel te programmeren is als volgt:

• vanuit het hoofdmenu
• A en C (ongeveer 6 seconden ingedrukt houden)
  menu 1-2-3-4 (zie de figuur hiernaast en de toets).
• meerdere keren drukken om één menu tegelijk terug te gaan naar het hoofdmenu.

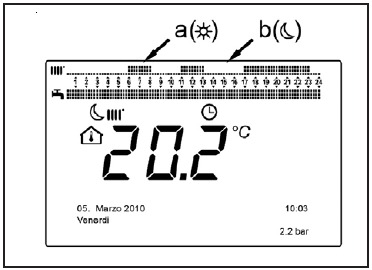

UURPROGRAMMERING

Voordat u de programmering opent, moet u de automatische bedrijfsmodus activeren (zie "Toegang tot de parameterconfiguratiemenu's").

De uurlijkse verwarmings- (CC1 hourly programming) en SWW-programmering (Hourly program 4 / DHW) wordt gebruikt om de automatische werking van de ketel te programmeren gedurende vastgestelde dagelijkse uurreeksen en gedurende de dagen van de week. Het voorbeeld in de onderstaande afbeelding verwijst naar de dagelijkse uurreeks 1 (hieronder) waarbij « a » de werkingsperiode is bij comforttemperatuur en « b » de werkingsperiode in Reduceringsmodus is. De bedrijfsprogrammering van de ketel kan worden uitgevoerd door groepen dagen of door individuele dagen (elke dag van maandag tot en met zondag).

Vooraf ingestelde wekelijkse intervallen
(Programmaregel 500 voor de verwarming en 560 voor het SWW)

• Ma-zo (groepen dagen)
• Ma-vr (groepen dagen)
• Za-zo (groepen dagen)
• Maandag-Dinsdag-Woensdag-Donderdag-Vrijdag-Zaterdag-Zondag (individuele dagen)

Vooraf ingestelde dagelijkse uurreeksen
(Programmaregel 514 voor de verwarming en 574 voor het SWW)

• 06:00-08:00.. 11:00-13:00.. 17:00-23:00 (voorbeeld in de tegenoverliggende afbeelding)
• 06:00-08:00.. 17:00-23:000
• 06:00-23:00

Groepen dagen

Deze functie wordt gebruikt om een van de 3 beschikbare wekelijkse intervallen te programmeren, elk met drie vooraf ingestelde dagelijkse uurreeksen om de ketel in en uit te schakelen, die door de gebruiker kunnen worden gewijzigd - programmaprogramma 501...506. De intervallen zijn de volgende: Ma-zo (standaardwaarde) / Ma-vr / Za-zo.

Als de installatie is verdeeld in zones, waarbij elke zone wordt geregeld door zijn regeleenheid/kamerthermostaat, moet elke zone afzonderlijk op elk apparaat worden geprogrammeerd.

Individuele dagen

Alle dagelijkse in-/uitschakelfasen van de ketel kunnen door de gebruiker worden gewijzigd. Voor elke geselecteerde dag zijn 3 vooraf ingestelde uurreeksen beschikbaar, zoals vermeld in de overzichtstabel aan het einde van dit hoofdstuk.

Procedure voor het wijzigen van de uurprogrammering

(Verwarming/SWW)
Na het uitvoeren van de uurprogrammering met behulp van de vooraf ingestelde programma's, kunt u de perioden van de drie uurreeksen wijzigen - programmaregels 501...506 voor de verwarming en 561...566 voor het SWW, zoals hieronder beschreven.

Procedure voor het wijzigen van de verwarmingskringprogrammering

• CC1 hourly program programmaregel 500 (Dagselectie).
• : het veld groepen dagen ("Tijd- en datuminstelling") begint te knipperen B om door de dagen te scrollen («Groepen dagen» of «Individuele dagen») om te bevestigen.
• programmaregel 514 (Selectie standaardwaarde?) en om een van de 3 programma's te selecteren die vooraf zijn ingesteld voor de dagelijkse «Groepen dagen»-programmering ("Parameterprogrammering") of een positie linksom om over te schakelen naar handmatige programmering: programmaregels 501....506.

Procedure voor het wijzigen van de SWW-kringprogrammering
De procedure om de uurprogrammering voor het sanitair warm water te activeren is hetzelfde als voor de uurprogrammering voor de verwarming. Het enige verschil is de naam van het menu Hourly program 4 / DHW en de te programmeren programmaregels 560 (Dagselectie). Om deze functie te deactiveren, moet u de procedure uitvoeren die hieronder wordt beschreven in het gedeelte «De oorspronkelijke standaardprogrammering herstellen».

Om de programmering te vergemakkelijken, kunnen de bestaande programma's naar de andere dagen van de week worden gekopieerd. De procedure is als volgt:

Een programma naar een andere dag kopiëren
Na het programmeren van de uurreeks voor een ingestelde dag, kan deze naar een of meer dagen van de week worden gekopieerd.

De parameter tussen haakjes « ( ) » verwijst naar de uurprogrammering in SWW

• Draai vanaf programmaregel 514 (574) (als een van de 3 vooraf ingestelde uurreeksen wordt gebruikt) of vanaf de programmaregel 501(561) (als de handmatige programmering is uitgevoerd) de knop naar rechts naar de programmaregel 515 (575).

• Het scherm toont Copy? (Kopiëren?).
• Copy to (Kopiëren naar) : de dag van de week knippert.
• Om door de dagen van de week te scrollen, kiest u de dag waar het programma naartoe moet worden gekopieerd en vervolgens om te bevestigen.
• Herhaal het bovenstaande punt als u hetzelfde dagelijkse programma naar andere dagen wilt kopiëren.
• om terug te keren naar het vorige menu.

De oorspronkelijke programmering herstellen (standaard)
De wekelijkse programmering kan worden verwijderd en de comfortverwarming worden geactiveerd (de waarde die wordt geprogrammeerd is 00-24, identiek voor alle dagen van de week).

• CC1 hourly program de programmaregel 500 (CC1 hourly program) of 560 (Hourly program 4 / DHW).
• een positie linksom, de programmaregel 516 (Default values (Standaardwaarden)) voor de verwarming en programmaregel 576 voor het SWW.
• een positie totdat Yes (Ja) wordt weergegeven, om te bevestigen.
• om terug te keren naar het vorige menu.

Wanneer het hoofdmenu wordt weergegeven zodra de procedure is voltooid, zult u merken dat de dagelijkse programmeringsbalk verandert. De verwarming is nog steeds 24 uur actief. Om de ketel opnieuw te programmeren, moet u de procedure herhalen die wordt beschreven in "Bedrijfsmodi" gedeelte

EENHEID VERGRENDELEN/ONTGRENDELEN FUNCTIE

Om te voorkomen dat onbevoegden programmeren, is het mogelijk om alle functies te vergrendelen die zijn gekoppeld aan de C-toets.

Vergrendelingsprocedure

• User interface (Gebruikersinterface) druk om te bevestigen.
• programmaregel 27 (Programming locking (Programmeringsvergrendeling)), om te bevestigen.
• om de vergrendelingsfunctie te activeren.

Ontgrendelingsprocedure

• A en B (ingedrukt houden gedurende ca. 6 seconden) Locking programming temporarily inact. (Vergrendelingsprogrammering tijdelijk inactief). ».

Deze ontgrendelingsfase is tijdelijk, deze duurt 1 minuut, waarna de ontgrendeling automatisch opnieuw wordt geactiveerd. Om de functie permanent te deactiveren, moet u de tijdelijke ontgrendelingsprocedure activeren en vervolgens Off (Uit) in de programmaregel 27 (Programming locking (Programmeringsvergrendeling)) en om de ontgrendeling te bevestigen.

DE EENHEID UITSCHAKELEN

Om de ketel uit te schakelen, moet u de stroomtoevoer naar het apparaat onderbreken door de tweepolige schakelaar in te drukken. Wanneer de «Beschermingsmodus»-werking is geactiveerd, blijft de ketel uitgeschakeld, maar de elektrische circuits zijn nog steeds ingeschakeld en de antivriesfunctie is geactiveerd

FOUTEN

De fouten op het display worden aangegeven door het symbool . De weergegeven informatie is:

1. Een foutcode
2. Een secundaire foutcode
3. Een korte beschrijving van de fout

• De volgende symbolen kunnen op het display verschijnen: hun betekenis wordt in de onderstaande tabel uitgelegd.

Als er een fout optreedt om het hoofdmenu weer te geven, Het symbool blijft op het display staan om aan te geven dat het apparaat een fout heeft; na één minuut toont het display opnieuw de foutpagina, zoals aangegeven in de afbeelding.

Foutreset
De fouten kunnen AUTOMATISCH, HANDMATIG worden gereset of de GOEDGEKEURDE TECHNISCHE ASSISTENTIEDIENST vereisen. Hieronder volgen de verschillende commando's in detail:

AUTOMATISCH
Als het knipperende symbool op het display verschijnt, wordt de fout automatisch (tijdelijke fout) gereset zodra het element dat de fout veroorzaakte, stopt.
Vaak worden fouten van dit type gegenereerd door wateruitlaat-/retourtemperaturen die te hoog zijn in de ketel, waarna ze automatisch worden gereset zodra de temperatuur onder de kritische waarde daalt. Als dezelfde fout vaak wordt herhaald en/of niet automatisch door de ketel wordt gereset, neem dan contact op met de erkende Technische Assistentiedienst.

HANDMATIG
Om de fout handmatig te resetten wanneer de bijbehorende code verschijnt « Yes » (Ja) om te bevestigen. De foutcode verdwijnt na enkele seconden.

VERZOEK OM INTERVENTIE VAN DE GOEDGEKEURDE TECHNISCHE ASSISTENTIEDIENST
Als op het display het symbool en het symbool verschijnen, moet u contact opnemen met de GOEDGEKEURDE TECHNISCHE ASSISTENTIEDIENST. Voordat u belt, raden we u aan de code(s), fout(en) en een korte beschrijving te noteren.

Als de weergegeven foutcode niet in de lijst staat of wanneer er met een bepaalde frequentie een fout optreedt, raden we u aan contact op te nemen met de GOEDGEKEURDE TECHNISCHE ASSISTENTIEDIENST.

Foutentabel
(A)	(C)	(A)	(C)
	Foutbeschrijving		Foutbeschrijving
10	Buitensensor	125	Veiligheidsuitschakeling vanwege gebrek aan circulatie (controle uitgevoerd door een temperatuursensor)
20	NTC-sensor terugstroom	128	Vlam gedoofd
28	NTC-sensor rookgas	130	Uitschakeling door rookgas NTC-sensor vanwege oververhitting
40	NTC-sensor retour	133	Ontstekingsfout (4 pogingen)
50	Tapwatersensor (alleen voor verwarmingsmodel met warmwatertank)	151	Interne fout verwarmingsprint
52	Zonneboiler-tapwatersensor (voor integratie van een zonne-installatie)	152	Algemene configuratiefout
73	Zonnecollectorsensor (voor integratie van een zonne-installatie)	160	Ventilatorfout
83	Communicatieprobleem tussen ketelprint en regeleenheid. Waarschijnlijk kortsluiting op de verwarming	171	ACI-printfout
84	Adresconflict tussen verschillende regeleenheden (interne anomalie)	321	Tapwater NTC-sensor beschadigd
109	Aanwezigheid van lucht in het ketelcircuit (tijdelijke anomalie)	343	Algemene configuratiefout zonne-installatie (voor integratie van een zonne-installatie)
110	Uitschakeling van de veiligheidsthermostaat vanwege oververhitting (pomp geblokkeerd of lucht in het verwarmingscircuit)	384	Onjuist licht (storende vlam - interne anomalie)
111	Uitschakeling van de veiligheidsthermostaat vanwege oververhitting	385	Voedingsspanning te laag
117	Hydraulische circuitdruk te hoog	386	Ventilatorsnelheidsdrempel niet bereikt
118	Hydraulische circuitdruk te laag	430	Veiligheidsuitschakeling vanwege gebrek aan circulatie (controle uitgevoerd door een druksensor)

SPECIALE FUNCTIES

De beschikbare functies zijn:

• Handmatige modus (301) - Opties: 25 - 90 (°C) Wanneer deze functie is geactiveerd, werkt de ketel op verwarming volgens de temperatuur ingestelde waarde.
• Veegfunctie (303) - Opties: Totale belasting (maximaal thermisch vermogen van de ketel), Gedeeltelijke belasting (verminderd thermisch vermogen), Totale verwarmingsbelasting (maximaal thermisch vermogen in verwarmingsfunctie).
• Regelaar uitschakelfunctie (304) - Opties: van 100% (maximaal thermisch vermogen) tot 0% (verminderd thermisch vermogen). Activeer deze functie om de kalibratiewerkzaamheden van de gasklep te vergemakkelijken.
• Aftapfunctie (312) - Opties: Aan (functie activeren) - Uit (functie verlaten). Zie hoofdstuk "Installatie aftapfunctie"

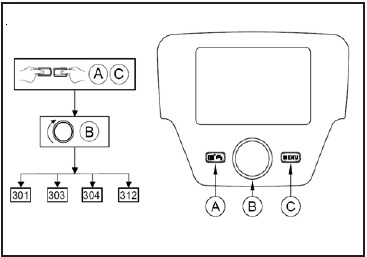

De te volgen procedure om deze functies te activeren is

• Vanuit het hoofdmenu A en C (ongeveer 6 seconden ingedrukt houden) namen van FUNCTIES (zie de tegenoverstaande afbeelding: 301 - 303 - 304 - 312)
• om de FUNCTIE te selecteren om de geselecteerde functie te ACTIVEREN en vervolgens menu in de FUNCTIE om te wijzigen (zie het voorbeeld hieronder).

Voorbeeld: draai knop B om de KALIBRATIE-functie te activeren (programmaregel 304), druk op knop B, de functie is nu operationeel en vooraf ingesteld op 100 % (de ketel bereikt het maximale thermische vermogen). Druk op de knop en draai eraan om het gewenste vermogensniveau als percentage in te stellen (0% komt overeen met het verminderde thermische vermogen)

Om de functie handmatig te onderbreken, herhaalt u de hierboven beschreven procedure, wanneer de functie is gedeactiveerd, toont het display «Off» (Uit).

Aftapfunctie
Deze functie wordt gebruikt om de verwijdering van lucht in het verwarmingscircuit te vergemakkelijken wanneer de ketel is geïnstalleerd of na onderhoudswerkzaamheden aan het primaire circuit. De elektronische print activeert een aan/uit-cyclus voor de pomp van 10 minuten. De functie stopt automatisch aan het einde van de cyclus.

Om de functie handmatig te onderbreken, herhaalt u de hierboven beschreven procedure, wanneer de functie is gedeactiveerd, toont het display «Off» (Uit).

AFSTELLINGS- EN VEILIGHEIDSINRICHTINGEN

Dit apparaat is ontworpen in overeenstemming met Europese normen en richtlijnen en in het bijzonder met de volgende elementen:

• Veiligheidsthermostaat
  Een veiligheidsthermostaat schakelt de ketel uit als de watertemperatuur te hoog is in het primaire circuit. Het is noodzakelijk om de oorzaak van oververhitting te achterhalen voordat u reset.
  HET IS VERBODEN OM DIT VEILIGHEIDSAPPARAAT TE DEACTIVEREN
• NTC-rookgassensor
  Dit apparaat is geplaatst op de rookgas van de water-warmtewisselaar.
  De elektronische kaart op het bedieningspaneel schakelt de ketel uit als de temperatuur hoger is dan 110°C.
  NB: de reset-werking is alleen mogelijk als de temperatuur lager is dan 90°C.
  HET IS VERBODEN OM DIT VEILIGHEIDSAPPARAAT TE DEACTIVEREN
• Vlamionisatie-elektrode
  De vlamdetectie-elektrode garandeert veiligheid in het geval van gasgebrek of slechte branderontsteking. In dit geval schakelt het de ketel uit.
• Hydraulische drukregelaar
  Dit apparaat zorgt ervoor dat de brander alleen start als de waterdruk hoger is dan 0,5 bar.
• Verwarmingscirculator met naloopcirculatie
  De elektronische regeling staat de verwarmingspomp een naloopcirculatie van 3 minuten toe nadat de brander is uitgeschakeld in de verwarmingsmodus als de ruimtethermostaat om de branderstop vraagt.
• Antivriesbescherming
  Het elektronische regelsysteem van de ketel in de verwarmingsmodus of de productie van sanitair warm tapwater heeft een bescherming tegen vorst. Als de watertemperatuur onder 6°C daalt, start de brander om een temperatuur van 30°C te bereiken. Deze functie is alleen geldig als de ketel brandt, de gastoevoer open is en de waterdruk correct is.
• Circulatorblokkeringbescherming
  Als er gedurende 24 uur geen vraag naar verwarming of warm tapwater is ontvangen, start de circulator automatisch gedurende 10 seconden om blokkering te voorkomen.
• Blokkeringbescherming in 3-wegklep
  Als er gedurende 24 uur geen vraag naar verwarming is ontvangen, voert de 3-wegklep automatisch een volledige bedrijfscyclus uit.
• Veiligheidsklep (verwarmingscircuit)
  Dit apparaat beperkt de druk in het verwarmingscircuit tot 3 bar.
  Niet gebruiken om het verwarmingscircuit af te tappen.
• Verwarmingscirculator met voorloopcirculatie
  In het geval van een warmtevraag in de verwarmingsmodus kan de unit de circulator in voorloopcirculatie laten werken voordat de brander wordt ontstoken. Deze voorloopcirculatiefase kan enkele minuten duren, afhankelijk van de bedrijfstemperatuur en de installatieomstandigheden.

ONDERHOUD

• De ketel moet minstens één keer per jaar worden onderhouden en gereinigd door een gekwalificeerde vakman.

Het jaarlijkse onderhoud moet worden uitgevoerd in overeenstemming met het decreet van 15^th september 2009 met betrekking tot het jaarlijkse onderhoud van ketels waarvan het nominale vermogen tussen 4 en 400 kW ligt. De vakman moet een certificaat aan de eindgebruiker overhandigen.

• Minstens één keer per jaar schoorsteen vegen, of vaker afhankelijk van de geldende voorschriften.
• Alle onderhoudswerkzaamheden moeten worden uitgevoerd door een gekwalificeerde vakman.

• We raden aan om een onderhoudscontract af te sluiten.
• Er mogen alleen originele reserveonderdelen worden gebruikt.
• Reinig de behuizing niet met schurende en/of licht ontvlambare producten (bijv. benzine, alcohol, enz.). Schakel altijd de stroomtoevoer van het apparaat uit voordat u het reinigt.

TECHNISCHE SPECIFICATIES

ErP technische parameters

ErP-informatie

Productfiche

BAXI - Power		1.32	32 Combi 160	32 Solar 220
Ruimteverwarming - Temperatuurtoepassing		Gemiddeld	Gemiddeld	Gemiddeld
Waterverwarming - Gedeclareerd belastingprofiel			XL	XL
Seizoensgebonden energie-efficiëntieklasse voor ruimteverwarming
Energie-efficiëntieklasse voor waterverwarming
Nominaal warmtevermogen (Prated of Psup)	kW	32	32	32
Ruimteverwarming - Jaarlijks energieverbruik	GJ	100	100	100
Ruimteverwarming - Jaarlijks energieverbruik	kWh(1) GJ(2)		63 18	70 18
Seizoensgebonden energie-efficiëntie voor ruimteverwarming	%	92	92	92
Energie-efficiëntie voor waterverwarming	%		82	83
Geluidsvermogensniveau LWA Binnenshuis	dB	56	56	56
(1) Elektriciteit (2) Brandstof

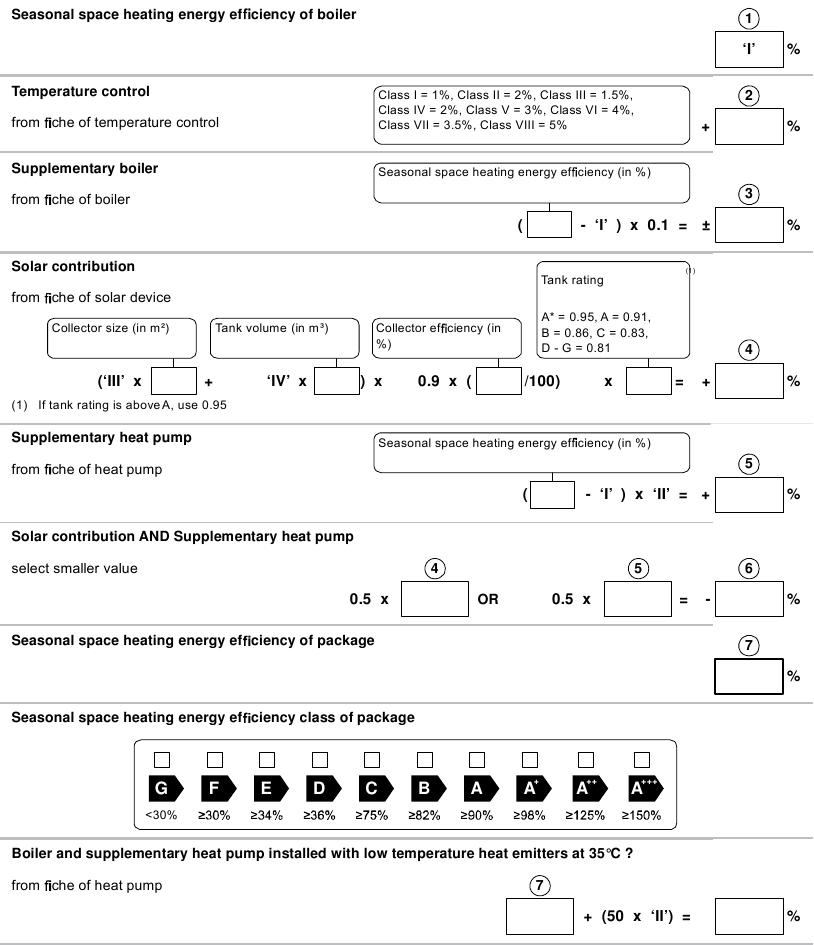

Pakketfiche

De energie-efficiëntie van het pakket producten waarin deze che voorziet, komt mogelijk niet overeen met de werkelijke energie-efficiëntie na installatie in een gebouw, aangezien deze efficiëntie wordt beïnvloed door verdere factoren, zoals warmteverlies in het distributiesysteem en de dimensionering van de producten in relatie tot de grootte en kenmerken van het gebouw.

1. De waarde van de seizoensgebonden energie-efficiëntie voor ruimteverwarming van de preferentiële ruimteverwarming, uitgedrukt in %.
2. De factor voor het wegen van het warmtevermogen van preferentiële en aanvullende verwarmers van een pakket zoals uiteengezet in de volgende tabel.

3. De waarde van de wiskundige uitdrukking: 294/(11xPrated), waarbij Prated betrekking heeft op de preferentiële ruimteverwarming.
4. De waarde van de wiskundige uitdrukking 115/(11 Prated), waarbij Prated betrekking heeft op de preferentiële ruimteverwarming.

VEILIGHEIDSINSTRUCTIES

Algemene veiligheidsinstructies

Als er rook vrijkomt:

1. Schakel het apparaat uit.
2. Open de ramen.
3. Roep een gekwalificeerde vakman op om de waarschijnlijke lekkage te zoeken en deze onmiddellijk te verhelpen.

Raak de rookgaskanalen niet aan. Afhankelijk van de instellingen van het apparaat kan de temperatuur van het rookgaskanaal hoger zijn dan 60 °C.

Raak de radiatoren niet gedurende langere tijd aan. Afhankelijk van de instellingen van het apparaat kan de temperatuur van de radiator 85 °C bereiken.

Wees voorzichtig met warm tapwater. Afhankelijk van de instellingen van het apparaat kan de temperatuur van het warme tapwater 65 °C bereiken.

Laat het apparaat niet onbeheerd achter zonder onderhoud. Neem contact op met een gekwalificeerde vakman of sluit een onderhoudscontract af voor het jaarlijkse onderhoud van het apparaat.

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of mentale vermogens, of door personen zonder ervaring of kennis van het apparaat, tenzij ze onder toezicht staan of vooraf instructies hebben gekregen over het gebruik van het apparaat van iemand die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

Aanbevelingen

Alleen gekwalificeerde vakmensen mogen werkzaamheden aan het apparaat en de installatie uitvoeren.

Opmerking
Controleer regelmatig of de installatie vol water is en onder druk staat (minimumdruk 0,5 bar, aanbevolen druk tussen 1,5 en 2,0 bar).

Opmerking
Zorg ervoor dat het apparaat te allen tijde toegankelijk is.

Opmerking
Verwijder of bedek nooit de informatielabels en -platen op het apparaat. De informatieplaten en -labels moeten gedurende de gehele levensduur van het apparaat leesbaar zijn.

Bewaar geen explosieve of licht ontvlambare materialen in de stookruimte of in de buurt van de ketel, zelfs niet tijdelijk.

Gebruik de Antivries-modus in plaats van het apparaat uit te schakelen om de volgende functies uit te voeren:

• Pompblokkering opheffen
• Vorstbeveiliging
• ACI-functie (afhankelijk van de versie)

Specifieke veiligheidsinstructies

Dit apparaat is ontworpen volgens Europese normen en richtlijnen en is in het bijzonder uitgerust met de volgende elementen:

• Veiligheidsthermostaat
  Een veiligheidsthermostaat schakelt de ketel uit als de watertemperatuur in het primaire circuit te hoog is. Het is absoluut noodzakelijk om de oorzaak van oververhitting te achterhalen voordat u de thermostaat reset. Neem contact op met uw installateur.

Het is verboden om dit veiligheidsapparaat te deactiveren.

• NTC-rookgassensor
  Dit apparaat is geplaatst op het rookgas van de water-warmtewisselaar.
  De elektronische kaart op het bedieningspaneel schakelt de ketel uit als de temperatuur hoger is dan 90 °C.
  De MMI geeft aan dat de rookgastemperatuur is overschreden. Schakel de ketel uit. Het is absoluut noodzakelijk dat u de oorzaak achterhaalt voordat u deze opnieuw start. Neem contact op met uw installateur.
• Vlamionisatie-elektrode
  De vlamdetectie-elektrode garandeert veiligheid in geval van gasafsluiting of slechte branderontsteking. In dit geval schakelt het de ketel uit.
• Hydraulische drukregelaar
  Dit apparaat zorgt ervoor dat de brander alleen start als de waterdruk hoger is dan 0,5 bar.
• Verwarmingscirculator met naloop
  De elektronische regeling staat de verwarmingspomp een naloop van 3 minuten toe na het stoppen van de brander in de verwarmingsmodus als de kamerthermostaat vraagt om de brander te stoppen.
• Vorstbeveiliging
  De elektronische regeling van de ketel in de verwarmingsmodus of warm tapwaterproductie heeft een bescherming tegen vorst. Als de watertemperatuur onder 6 °C zakt, begint de brander te werken om een temperatuur van 30 °C te bereiken. Deze functie is alleen geldig als de ketel brandt, de gas open staat en de waterdruk correct is.
• Circulatorblokkeringbescherming
  Als er gedurende 24 uur geen aanvraag voor verwarming of warm tapwater wordt ontvangen, start de circulator automatisch gedurende 10 seconden om blokkering te voorkomen.
• Blokkeringbescherming in 3-wegklep
  Als er gedurende 24 uur geen verwarmingsvraag wordt ontvangen, voert de 3-wegklep automatisch een volledige bedrijfscyclus uit.
• Veiligheidsklep (verwarmingscircuit)
  Dit apparaat beperkt de druk in het verwarmingscircuit tot 3 bar.
  Niet gebruiken om het verwarmingscircuit leeg te maken.
• Verwarmingscirculator met voorcirculatie
  In het geval van warmte in de verwarmingsmodus, kan het apparaat de voorcirculatiepomp bedienen voordat de brander wordt ontstoken. Deze voorcirculatiefase kan enkele minuten duren, afhankelijk van de bedrijfstemperatuur en de installatieomstandigheden.

36061 Bassano del Grappa (VI) - ITALIA
Via Trozzetti, 20
Klantenservice: tel. +39 0424-517800 – Telefax +39 0424-38089
www.baxi.it

Referenties

• Baxi | Home

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Baxi Power Handleiding

Beschikbare talen
