Vortex Pro Plus-handleiding

ALGEMENE INFORMATIE

Inhoud

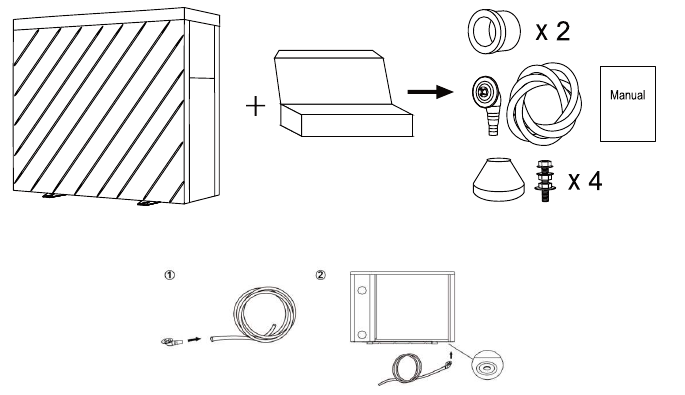

Controleer na het uitpakken of u alle volgende componenten hebt.

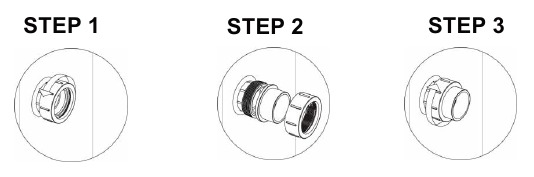

LET OP: Installeer de waterkoppelingen stap voor stap.

Bedrijfsomstandigheden en bereik

De warmtepomp levert de beste prestaties in het werkbereik Lucht 15°C25°C / 59°F ~77°F.

Voordelen van verschillende modi

De warmtepomp heeft drie modi: Turbo, Smart en Stil. Ze hebben verschillende voordelen onder verschillende omstandigheden.

MODE	VOORDELEN
Turbo mode	Verwarmingscapaciteit: 120%~20% Snel verwarmen, intelligente optimalisatie op basis van omgevingstemperatuur en watertemperatuur Energiezuinig sparen
Smart mode	Verwarmingscapaciteit: 100%~20% Intelligente optimalisatie op basis van omgeving temperatuur en watertemperatuur Energiezuinig sparen
Silence mode	Verwarmingscapaciteit: 60%~20% Gebruik 's nachts

Vriendelijke herinnering

In geval van stroomuitval tijdens de werking van de machine, start de machine automatisch opnieuw op wanneer de stroom is hersteld.

1. De warmtepomp kan alleen worden gebruikt om het zwembadwater te verwarmen. Het mag NOOIT worden gebruikt om andere ontvlambare of troebele vloeistoffen te verwarmen.

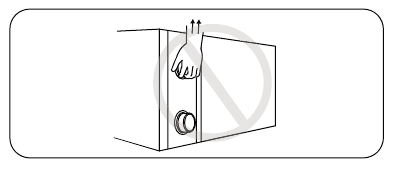

2. Til de waterkoppelingen niet op wanneer u de warmtepomp verplaatst, omdat de titanium warmtewisselaar in de warmtepomp beschadigd raakt.

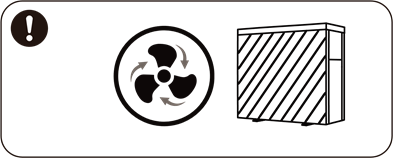

3. Plaats geen obstakels voor de luchtinlaat en -uitlaat van de warmtepomp.

4. Steek niets in de inlaat of uitlaat en verwijder de ventilatorafdekking en de draaiende ventilator niet om letsel te voorkomen.

5. Gebruik of bewaar geen brandbare gassen of vloeistoffen, zoals verdunners, verf en brandstof, om brand te voorkomen.

6. Als er abnormale omstandigheden optreden, bijvoorbeeld: abnormale geluiden, geuren, rook en lekken van elektriciteit, schakel dan onmiddellijk de hoofdstroom uit en neem contact op met uw plaatselijke dealer. Probeer de warmtepomp niet zelf te repareren.

7. De hoofdschakelaar moet buiten het bereik van kinderen worden gehouden.

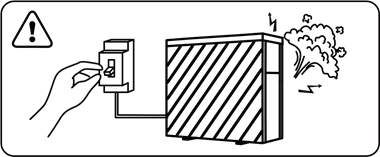

8. Schakel de stroom uit bij onweer.

9. Houd er rekening mee dat de volgende codes geen fouten zijn.

   	CODES
   Geen waterbescherming
   Antivriesbescherming
   Buiten het werkbereik
   Onvoldoende waterstroombeveiliging
   Stroom abnormaal

WERKING

Let op voor gebruik

1. Zorg voor een langere levensduur dat de waterpomp aan staat voordat de warmtepomp begint te werken, en dat de waterpomp uit staat nadat de warmtepomp is uitgeschakeld.
2. Zorg ervoor dat er geen waterlekkage is in het leidingsysteem, ontgrendel vervolgens het scherm en schakel de warmtepomp in.

Bedieningsinstructies

SYMBOOL	AANDUIDING	FUNCTIE
	Aan/Uit	In-/uitschakelen Wi-Fi-instelling
	Ontgrendelen	Houd 3 seconden ingedrukt om het scherm te vergrendelen/ontgrendelen Nadat het scherm is ontgrendeld, drukt u erop om de modus te selecteren. Auto 12~40°C / 54°F 104°F Verwarmen 18~40°C / 64°F 104°F Koelen 12~30°C / 54°F 86°F
	Snelheid	Selecteer Turbo/Smart/Silence modus
	Omhoog / Omlaag	Stel de temperatuur in
	Timer	Tijd- en timerinstelling

Opmerking: brandt altijd wanneer de stroom is ingeschakeld.

1. Weergave stand-by scherm:
   Wanneer het scherm is vergrendeld, is de toetslamp uit.

2. Schermvergrendeling:
   1. Als er 30 seconden geen handeling wordt uitgevoerd, wordt het scherm vergrendeld.
   2. Wanneer HP is uitgeschakeld, is het scherm donker en wordt "0%" of "0.00^kW" weergegeven.
   3. Druk op gedurende 3 seconden om het scherm te vergrendelen en het wordt donker.
3. Scherm ontgrendelen:
   1. Druk op gedurende 3 seconden om het scherm te ontgrendelen en het wordt verlicht.
   2. Alleen nadat het scherm is ontgrendeld, kunnen andere knoppen worden gebruikt.

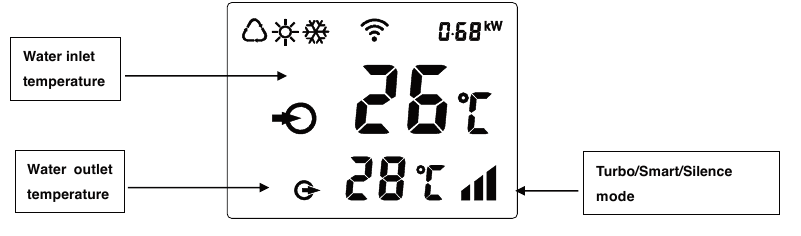

      	Auto
      	Verwarming
      	Koeling
      	Percentage verwarmingscapaciteit
      	Real-time weergave van stroomverbruik
      	Wi-Fi-verbinding
      	Waterinlaat
      	Waterafvoer

1. Inschakelen: Druk op gedurende 3 seconden om het scherm te verlichten en druk vervolgens op om de warmtepomp in te schakelen.
2. Insteltemperatuur aanpassen: Wanneer het scherm is ontgrendeld, drukt u op of om de insteltemperatuur weer te geven of aan te passen.
3. Schakelen tussen real-time weergave van stroomverbruik en percentage verwarmingscapaciteit: Druk op en seconden om te schakelen tussen real-time weergave van stroomverbruik en percentage verwarmingscapaciteit. Real-time stroomverbruikfunctie alleen beschikbaar voor enkelfasig.
4. Modusselectie: Druk op om de modus te selecteren.
   Auto : instelbaar temperatuurbereik 12~40°C / 54°F 104°F
   Verwarming : instelbaar temperatuurbereik 18~40°C / 64°F 104°F
   Koelen : instelbaar temperatuurbereik 12~30°C / 54°F86°F
5. Turbo/Smart/Silence modus selectie:
   Druk op om de Turbo-modus te activeren, en het scherm toont , druk vervolgens op om de Silence-modus te activeren, het scherm toont . Druk nogmaals op, het scherm toont en keer terug naar de Smart-modus.
6. Timer
   De timerfunctie is een 24-uurs systeem, kalibreer met de lokale tijd.
   1. Real-time instelling: Druk op gedurende 5 seconden om de real-time instelling te openen, druk op of om het uur aan te passen. Na voltooiing drukt u op om over te schakelen naar de minuutinstelling. En druk vervolgens op om te bevestigen. Tijdens de real-time instelling kunt u eenmaal op drukken om de instelling te annuleren.
   2. Tijdweergave
      Wanneer de machine is uitgeschakeld, is de tijdweergave in de rechterbovenhoek de real-time.
      Wanneer de machine is ingeschakeld, kan de real-time 10 seconden worden weergegeven als u eenmaal op de timer drukt.

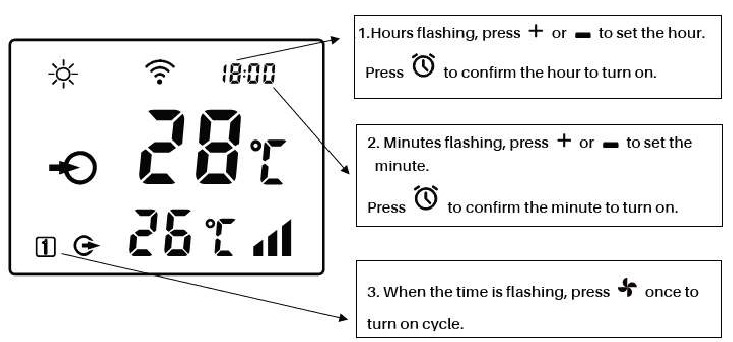

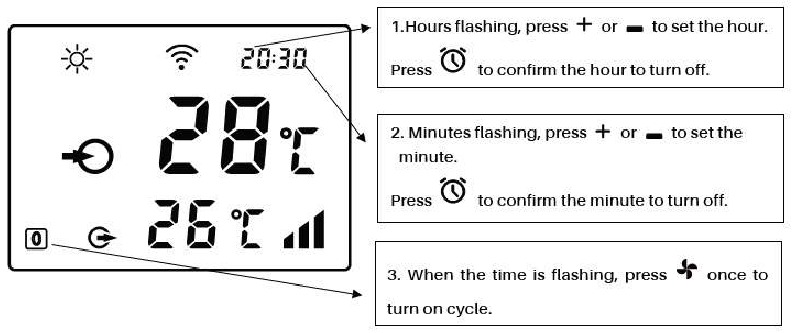

   3. Timer instellen
      Druk gedurende 10 seconden op en laat los wanneer u de "piep" (piep) hoort om de timerinstelling te openen.
      1. Timer aan instelling, knippert.

         Druk ten slotte eenmaal op om de timer aan instelling te bevestigen.
         Het pictogram in de linkerbenedenhoek geeft het volgende aan:

         	Timer elke dag aan
         	Timer één keer aan
         Geen symbool	Geen timerinstelling

      2. Timer uit instelling, knippert.

         Druk ten slotte eenmaal op om de timer uit instelling te bevestigen.
         Het pictogram in de linkerbenedenhoek geeft het volgende aan:

         	Timer elke dag uit
         	Timer één keer uit
         Geen symbool	Geen timerinstelling

      3. Na het instellen geeft het pictogram in de linkerbenedenhoek het volgende aan:

         	Timer elke dag aan	Timer elke dag uit
         en alternatieve weergave	Timer elke dag aan	Timer één keer uit
         	Timer elke dag aan	Geen timer uit
         en alternatieve weergave	Timer één keer aan	Timer elke dag uit
         	Geen timer aan	Timer elke dag uit
         	Timer één keer aan	Timer één keer uit
         	Timer één keer aan	Geen timer uit
         	Geen timer aan	Timer één keer uit
         Geen symbool	Geen timer aan	Geen timer uit

7. Ontdooien
   1. Automatisch ontdooien: Wanneer de warmtepomp aan het ontdooien is, knippert . Na het ontdooien stopt met knipperen.
   2. Geforceerd ontdooien: Wanneer de warmtepomp aan het verwarmen is, drukt u en tegelijkertijd gedurende 5 seconden in om het geforceerd ontdooien te starten, en zal knipperen. Na het ontdooien stopt met knipperen.
      Opmerking: De intervallen voor geforceerd ontdooien moeten meer dan 30 minuten zijn en de compressor moet meer dan 10 minuten draaien in de verwarmingsmodus.
8. Temperatuurweergaveconversie tussen °C en °F:
   Druk op " " en " " tegelijkertijd gedurende 5 seconden om te schakelen tussen °C en °F.
9. Wi-Fi-instelling
   Raadpleeg de laatste pagina.

Geavanceerde toepassing

Parametercontrole

1. Druk en samen gedurende 5 seconden om de "Parameter Checking" (Parametercontrole) status te openen, de parametercode "P0" en de parameterwaarde "0" zullen op het scherm verschijnen, zoals "P0 0", wat betekent dat de manier waarop de waterpomp draait continu is.
2. In de "Parameter Checking" (Parametercontrole) status, druk op om de parameters te controleren.

Parameterwijziging
In de "Parameter Checking" (Parametercontrole) status, druk op om de "Parameter Modification" (Parameterwijziging) modus te openen, druk op om de waarden te wijzigen en druk vervolgens op om te bevestigen en de "Parameter Modification" (Parameterwijziging) modus te verlaten, druk op om de "Parameter Checking" (Parametercontrole) status te verlaten.

Parameterlijst

Controle van de draaistatus
Druk gedurende 5 seconden in om de "Running status checking" (Controle van de draaistatus) te openen, en het scherm toont afwisselend statuspunt "C0" en de bijbehorende waarde. Controleer alle statuspunten en de bijbehorende waarde via , druk op om de "running status checking" (controle van de draaistatus) modus te verlaten.

Lijst voor controle van de draaistatus

Dagelijks onderhoud en winterklaar maken

Dagelijks onderhoud

Vergeet niet de stroomtoevoer van de warmtepomp af te sluiten

• Reinig de warmtepomp met huishoudelijke schoonmaakmiddelen of schoon water, gebruik NOOIT benzine, verdunners of vergelijkbare brandstoffen.
• Controleer bouten, kabels en aansluitingen regelmatig.

Winterklaar maken
Schakel in het winterseizoen, wanneer u niet zwemt, de stroomtoevoer uit en laat het water uit de warmtepomp lopen. Wanneer u de warmtepomp gebruikt onder 2°C / 36°F, zorg er dan voor dat er altijd waterstroom is.
Let op
Draai de onderste wateraansluiting van de inlaatpijp los om het water eruit te laten stromen. Wanneer het water in de machine in het winterseizoen bevriest, kan de titanium warmtewisselaar beschadigd raken.

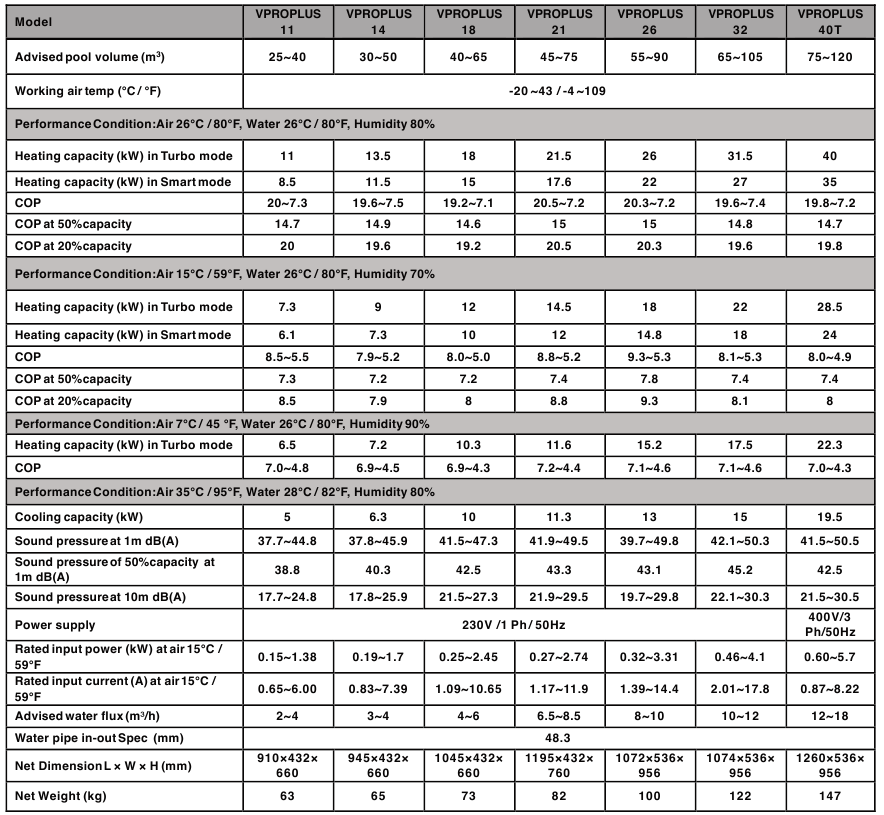

TECHNISCHE SPECIFICATIE

• De aangegeven waarden zijn geldig onder ideale omstandigheden: Zwembad afgedekt met een isothermisch afdekzeil, filtratiesysteem minimaal 15 uur per dag in werking.
• Gerelateerde parameters kunnen periodiek worden aangepast voor technische verbetering zonder verdere kennisgeving. Raadpleeg het typeplaatje voor meer informatie.

TRANSPORT

Bij het opslaan of verplaatsen van de warmtepomp moet de warmtepomp in de rechtopstaande positie staan.

Til bij het verplaatsen van de warmtepomp de wateraansluitingen niet op, omdat de titanium warmtewisselaar in de warmtepomp beschadigd raakt.

INSTALLATIE EN ONDERHOUD

De warmtepomp moet worden geïnstalleerd door een professioneel team. De gebruikers zijn niet gekwalificeerd om zelf te installeren, anders kan de warmtepomp beschadigd raken en riskant zijn voor de veiligheid van de gebruikers.

Opmerking voor de installatie

1. De wateraansluitingen van de inlaat en uitlaat kunnen het gewicht van zachte leidingen niet dragen. De warmtepomp moet worden aangesloten op harde leidingen!

2. Om de verwarmingsefficiëntie te garanderen, mag de lengte van de waterleiding tussen het zwembad en de warmtepomp ≤10 m zijn.

Installatie-instructie

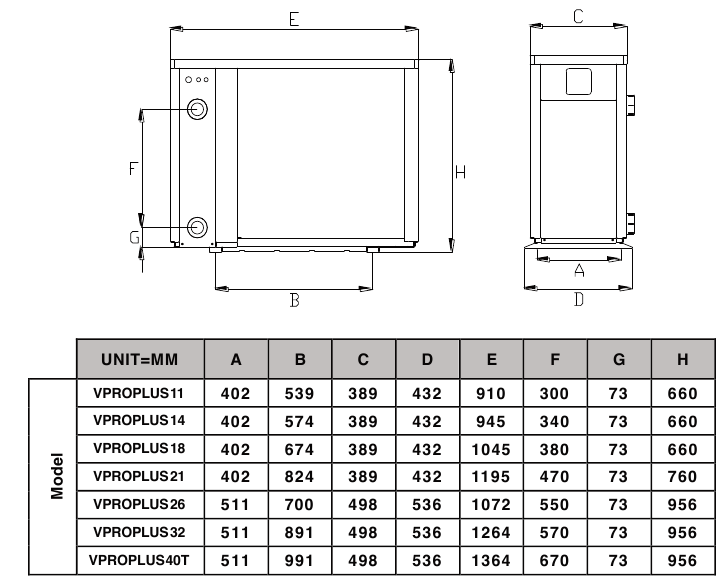

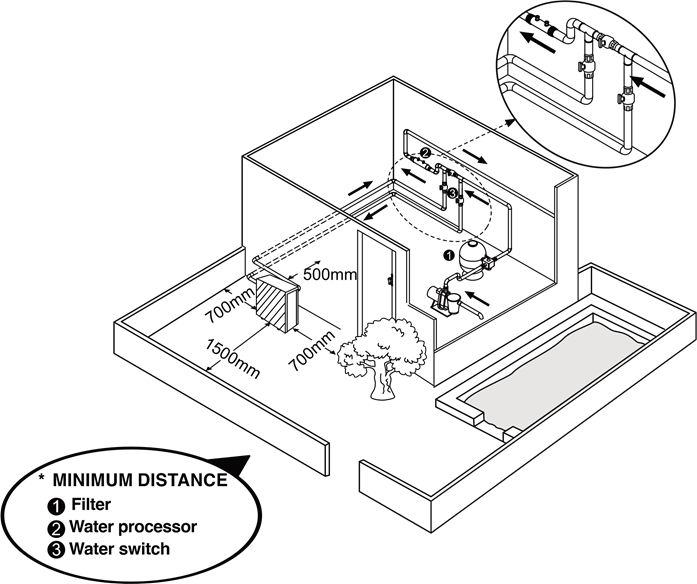

Locatie en grootte
Om luchtrecirculatie te voorkomen, moet de warmtepomp worden geïnstalleerd op een plaats met goede ventilatie of voldoende ruimte reserveren voor installatie en onderhoud. Raadpleeg het onderstaande schema:


Bovenstaande gegevens kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Installatie van de warmtepomp.

• Het frame moet met bouten (M10) aan de betonnen fundering of beugels worden bevestigd. De betonnen fundering moet stevig zijn; de beugel moet sterk genoeg en roestwerend behandeld zijn;
• De warmtepomp heeft een waterpomp nodig (geleverd door de gebruiker). De aanbevolen pompspecificatie - flux: zie Technische parameter, Max. opvoerhoogte ≥10m
• Wanneer de warmtepomp draait, wordt er condenswater van de bodem afgevoerd, let hierop. Steek de afvoerslang (accessoire) in het gat en klem hem goed vast en sluit vervolgens een buis aan om het condenswater af te voeren.

Bedrading en beschermingsinrichtingen en kabelspecificatie

• Sluit aan op de juiste voeding, de spanning moet overeenkomen met de nominale spanning van de producten.
• Aard de warmtepomp goed.
• De bedrading moet worden aangesloten door een professionele technicus volgens het schakelschema. ➢ Stel de stroomonderbreker of zekering in volgens de lokale code (lekstroom ≤ 30mA).
• De lay-out van de voedingskabel en de signaalkabel moet ordelijk zijn en elkaar niet beïnvloeden. Gezien de omgevingsomstandigheden (omgevingstemperatuur, direct zonlicht, regen, netspanning, kabellengte, enz.) kan de doorsnede van de kabel passend worden vergroot.

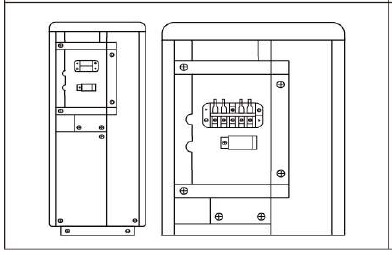

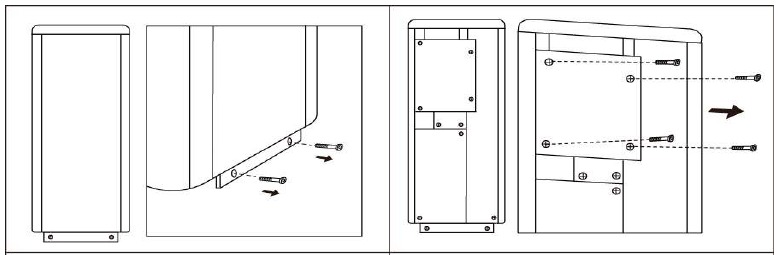

1. Uw stroomdraad aansluiten


   • Gebruik een kruiskopschroevendraaier om de 2 schroeven aan de onderkant van het rechter zijpaneel te verwijderen. Verwijder de onderste helft van het paneel.
   • Draai de 4 schroeven op de afdekking van de elektriciteitskast los.
   • Sluit de aansluitingen aan volgens het elektrische schema.

2. Bedradingsschema

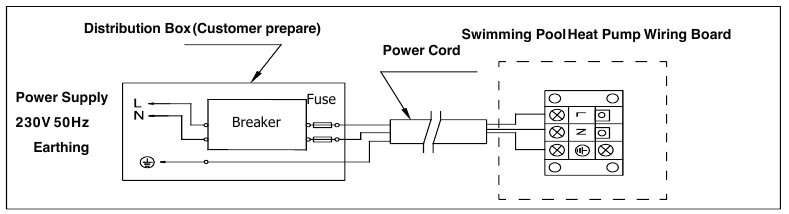

   1. Voor voeding: 230V 50Hz

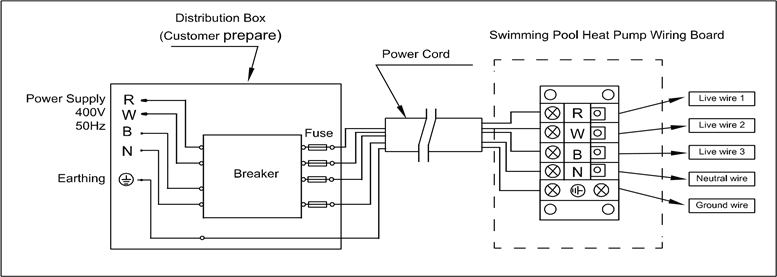

   2. Voor voeding: 400V 50Hz

      OPMERKING:
      Moet rechtstreeks worden aangesloten, stekker niet toegestaan.
      • Voor uw veilige gebruik in de winter wordt het ten zeerste aanbevolen om de verwarmingsprioriteitsfunctie te gebruiken.
      • Voor het gedetailleerde bedradingsschema.
3. Opties voor beschermingsinrichtingen en kabelspecificatie

OPMERKING: De bovenstaande gegevens zijn aangepast aan een stroomkabel van ≤ 5 m. Als de stroomkabel > 5 m is, moet de draaddiameter worden vergroot. De signaalkabel kan maximaal 50 m worden verlengd.

1. Proef na installatie
   Controleer alle bedradingen zorgvuldig voordat u de warmtepomp inschakelt.
   Inspectie voor gebruik
   • Controleer de installatie van de hele warmtepomp en de leidingaansluitingen volgens de leidingaansluitschema;
   • Controleer de elektrische bedrading volgens het elektrische bedradingsschema en de aardingsaansluiting;
   • Zorg ervoor dat de hoofdvoeding goed is aangesloten;
   • Controleer of er zich obstakels bevinden voor de luchtinlaat en -uitlaat van de warmtepomp
2. Proef
   • De waterpomp moet voor de warmtepomp starten en na de warmtepomp worden uitgeschakeld voor een lange levensduur.
   • Nadat de waterpomp is gestart, moet u ervoor zorgen dat er geen waterlekkage is. Schakel vervolgens de stroom in en druk op de AAN/UIT-knop van de warmtepomp en stel de gewenste temperatuur in.
   • Om de warmtepomp te beschermen, is de warmtepomp uitgerust met een startvertraging. Bij het starten van de warmtepomp start de ventilator na 3 minuten, na nog eens 30 seconden start de compressor.
   • Nadat de zwembadwarmtepomp is gestart, controleert u op abnormaal geluid van de warmtepomp.
   • Controleer de temperatuurinstelling.

Onderhoud en winterklaar maken

Onderhoud
Het onderhoud moet eenmaal per jaar worden uitgevoerd door een gekwalificeerde professionele technicus.

• Schakel de stroomtoevoer van de warmtepomp uit voor reiniging, onderzoek en reparatie. Raak de elektronische componenten niet aan voordat de LED-indicatielampjes op de pc-kaart uitgaan.
• Reinig de verdamper met huishoudelijke reinigingsmiddelen of schoon water, gebruik NOOIT benzine, verdunners of soortgelijke brandstoffen.
• Controleer bouten, kabels en aansluitingen regelmatig.

Winterklaar maken
Schakel in het winterseizoen, wanneer u niet zwemt, de stroomtoevoer uit en laat het water uit de warmtepomp lopen. Wanneer u de warmtepomp gebruikt onder 2°C / 36°F, zorg er dan voor dat er altijd water stroomt.
Aandacht
Draai de onderste wateraansluiting van de inlaatpijp los om het water te laten wegstromen. Wanneer het water in de machine in het winterseizoen bevriest, kan de titanium warmtewisselaar beschadigd raken.

PROBLEEMOPLOSSING VOOR VEELVOORKOMENDE FOUTEN

LET OP! Probeer de warmtepomp niet zelf te repareren om risico's te vermijden.

STORINGSCODE

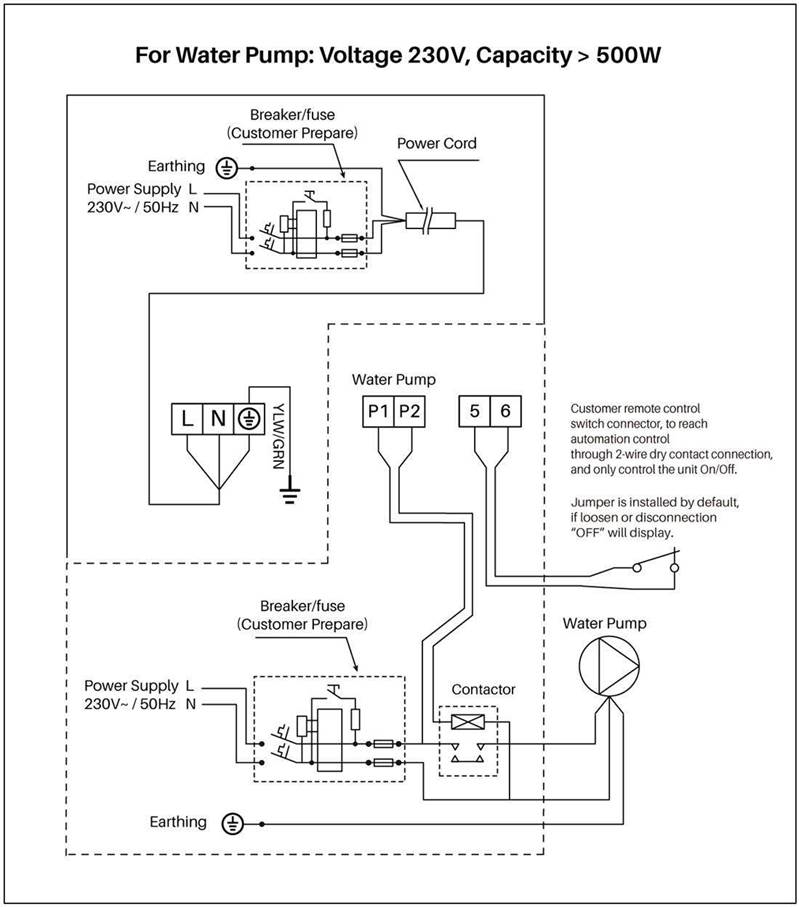

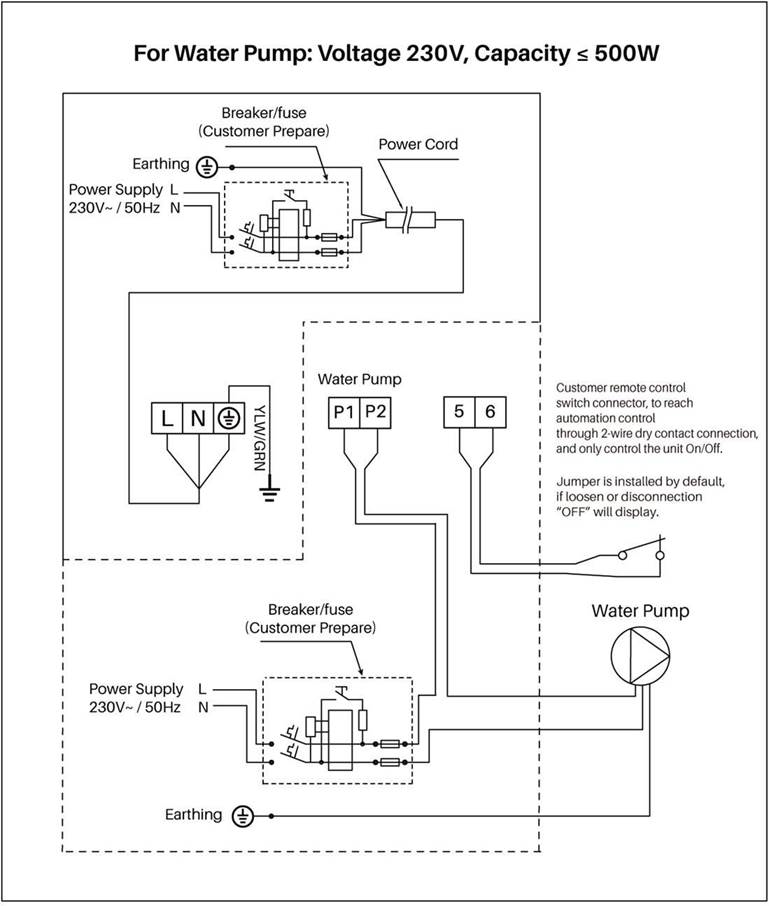

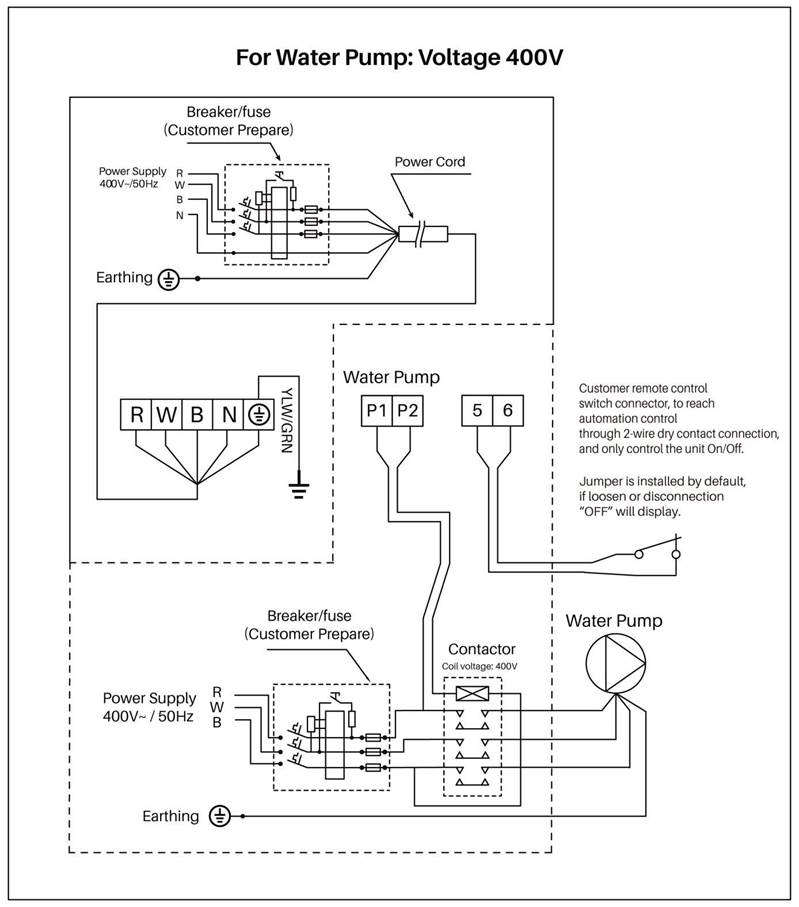

BEDRADINGSSCHEMA VERWARMINGSPRIORITEIT (OPTIONEEL)

Parallelle aansluiting met filtratietimer
Als de gebruiker de waterpomptimer wil aansluiten, moet de installateur de waterpomptimer en de waterpompbedrading van de warmtepomp parallel aansluiten. Zodat de waterpomp kan starten wanneer de waterpomptimer of de waterpompbedrading van de warmtepomp is aangesloten, en de waterpomp wordt pas uitgeschakeld wanneer beide tegelijkertijd zijn losgekoppeld.

WI-FI-INSTELLING

APP downloaden

Android Mobile downloaden van

iPhone downloaden van

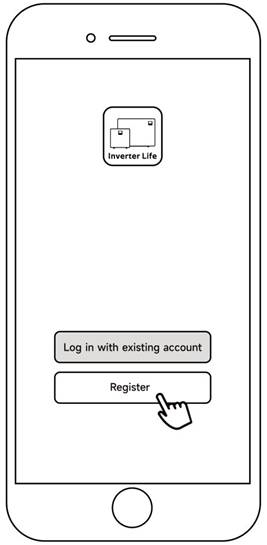

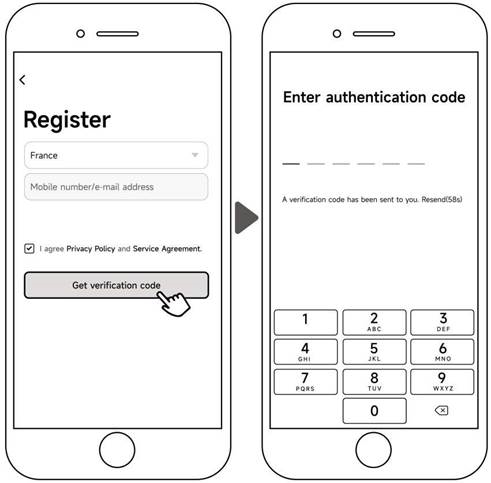

Accountregistratie

1. Registratie via mobiele telefoonnummer/e-mail

2. Registratie via mobiele telefoonnummer

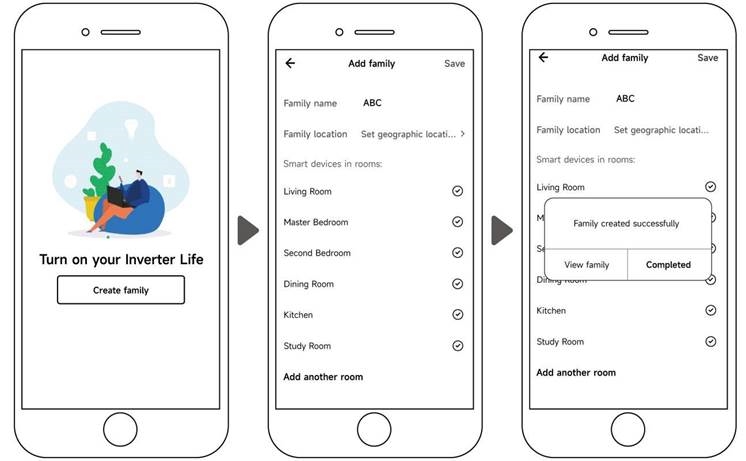

Familie aanmaken

Stel een naam in voor de familie en kies de kamer van het apparaat.

Drie methoden om apparaten te koppelen

Verbind uw telefoon eerst met het Wi-Fi-netwerk.

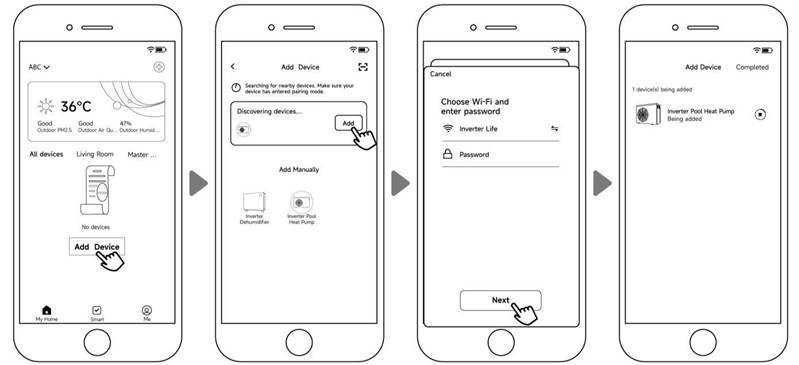

Automatische detectie (Bluetooth)

1. Zorg ervoor dat de Bluetooth-functie op uw telefoon is ingeschakeld.
2. Druk 3 seconden op nadat het scherm is ontgrendeld, knippert snel om de Wi-Fi-koppelingsstatus te activeren.
3. Klik op "Add Device" (Apparaat toevoegen), wacht tot de app naar het apparaat zoekt en klik vervolgens op "add" (toevoegen). Volg daarna de onderstaande instructies om het apparaat te koppelen.

Opmerking:

1. Het duurt even voordat het scannen is voltooid, wees geduldig.
2. Alleen Wi-Fi-modules met Bluetooth-functies kunnen deze methode gebruiken.

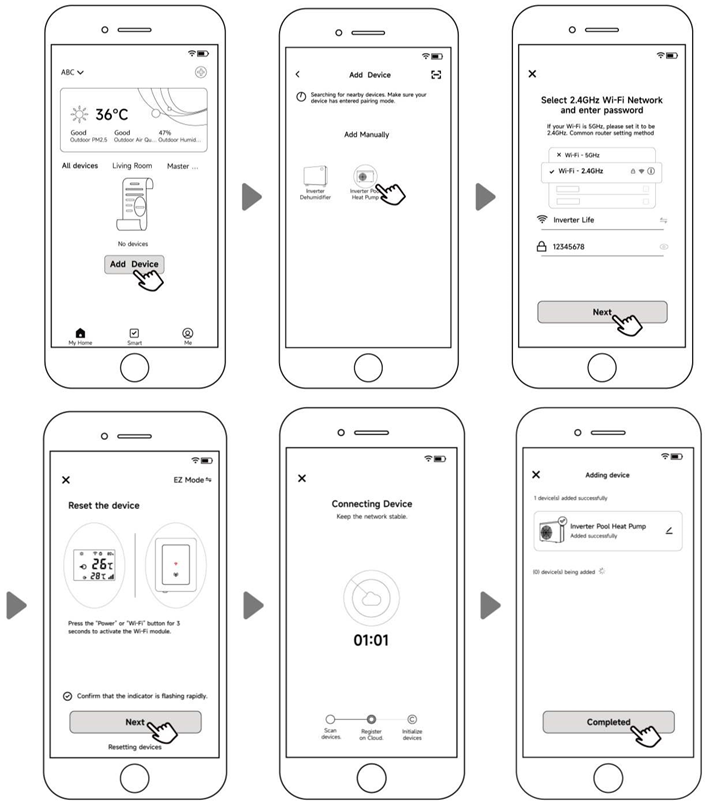

EZ-modus (Easy-connect)

1. Activeer de Wi-Fi-module
   Druk 3 seconden op nadat het scherm is ontgrendeld, knippert snel om de Wi-Fi-koppelingsstatus te activeren.
2. Klik op "Add device" (Apparaat toevoegen) en volg de onderstaande instructies om de koppeling te voltooien. wordt op het scherm weergegeven zodra de Wi-Fi-verbinding tot stand is gebracht.


Opmerking: Nadat de APP toestemming heeft gekregen om te lokaliseren, kan deze de Wi-Fi-naam automatisch lezen.

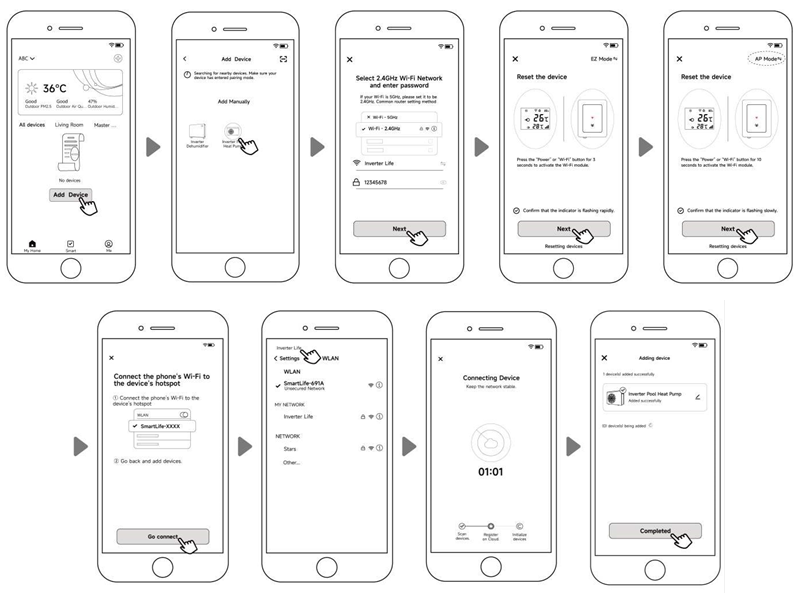

AP-modus
Wi-Fi-module activeren

1. Druk 10 seconden op nadat het scherm is ontgrendeld, knippert langzaam om de Wi-Fi-koppelingsstatus te activeren.
2. Klik op "Add device" (Apparaat toevoegen) en volg de onderstaande instructies om de koppeling te voltooien. wordt op het scherm weergegeven zodra de Wi-Fi-verbinding tot stand is gebracht.

Opmerking: Als dit niet automatisch gebeurt, klikt u op "Confirm hotspot connection, next" (Hotspotverbinding bevestigen, volgende).

Als de verbinding mislukt, controleer dan of uw netwerknaam en wachtwoord correct zijn. En zorg ervoor dat uw router, mobiele telefoon en apparaat zo dicht mogelijk bij elkaar staan.
Wi-Fi opnieuw koppelen (wanneer het Wi-Fi-wachtwoord of de netwerkconfiguratie verandert)
Druk 10 seconden op knippert 60 seconden langzaam. Dan gaat uit.
De oorspronkelijke koppeling wordt verwijderd. Volg de bovenstaande stappen om opnieuw te koppelen.
Opmerkingen: Zorg ervoor dat de router is geconfigureerd op 2,4 GHz.

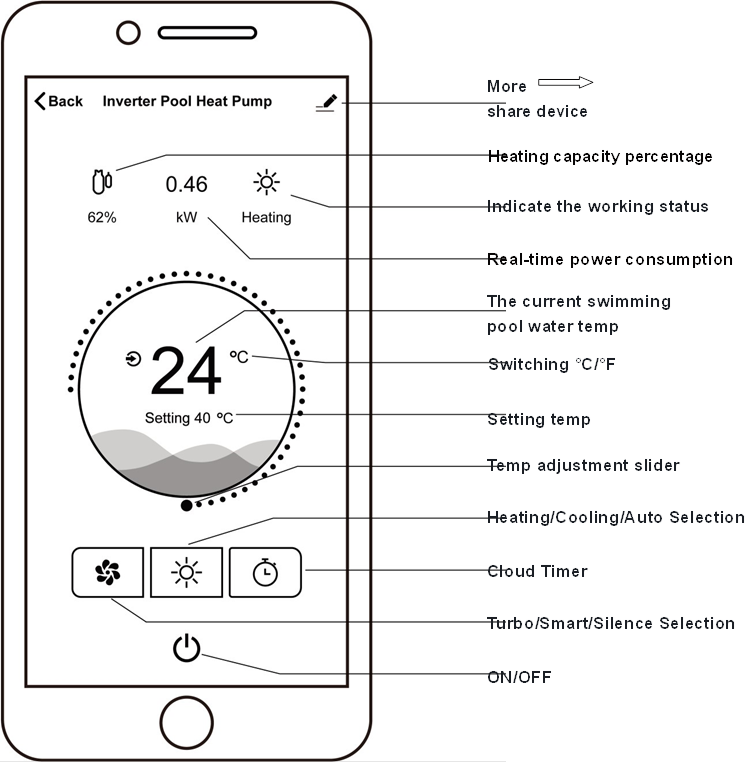

Bedieningsinstructies

De volgende instructies zijn voor warmtepompen met verwarmings- en koelfuncties.

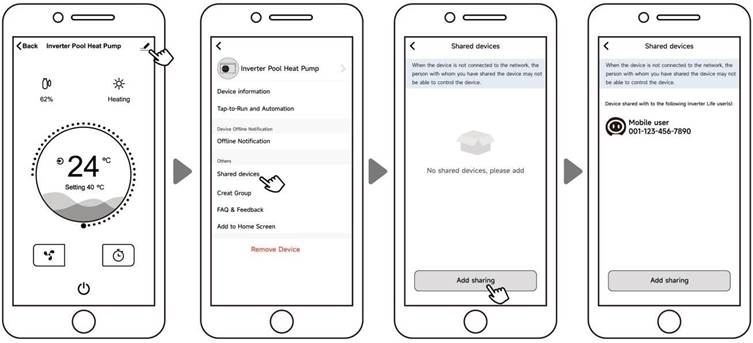

Apparaten delen met uw familieleden

Nadat u het apparaat hebt gekoppeld, wilt u wellicht dat uw familieleden het apparaat ook kunnen bedienen.
Laat uw familieleden eerst de APP registreren. Vervolgens kan de beheerder handelen zoals hieronder (de volgende afbeeldingen zijn slechts ter referentie):

Vervolgens zien uw familieleden deze warmtepomp zodra ze inloggen op de APP.

Let op:

1. De weersvoorspelling is slechts ter referentie.
2. De APP kan zonder voorafgaande kennisgeving worden bijgewerkt.

BESCHRIJVING
Een alles-in-één systeem voor autonome regeling van warmtepompen in lijn met het filtratiesysteem. Deze unit zorgt ervoor dat de warmtepomp buiten de filtratie-uren kan draaien die zijn ingesteld door sanitaire timers, waardoor een volledig automatische warmtevraag mogelijk is.

WERKING
De VortexLink is ontworpen om een 240Vac-pomp met een vermogen tot 10 ampère, 2400 watt te schakelen vanaf de schakelingangen. Deze unit is ontworpen om te worden aangesloten op een chlorinator en de uitgangen van warmtepompen. VortexLink is uitgerust met een LCD-scherm dat aangeeft of de pomp aan staat en of de chlorinator of warmtepomp vraagt dat de pomp draait.

WARMTEVRAAG
Een verwarmingsapparaat, wat het ook is, is ontworpen om het zwembadwater alleen te verwarmen wanneer het water circuleert. Meestal wordt een zwembad 6 tot 8 uur per dag gefilterd. Maar zo'n tijd is soms niet voldoende om het water op de gewenste temperatuur te houden, afhankelijk van de seizoenen. Dit is de reden waarom de warmtepomp is uitgerust met de "sample" (monster) functie die de temperatuur van het zwembad beheert. Elk uur (de tijden variëren afhankelijk van het warmtepompmodel) wordt de filtratiepomp gedurende 5 minuten gestart. Als na 5 minuten de temperatuur van het water hoger is dan de vereiste temperatuur, wordt de filtratie nog een uur uitgeschakeld. Anders blijven de filtratie en de warmtepomp werken totdat de gewenste temperatuur is bereikt.

INSTALLATIE-INSTRUCTIES
Montage
Zoek een geschikte locatie om de VortexLink-box te monteren. Idealiter, zoals bij alle zwembadapparatuur, moet deze uit de directe weersomstandigheden worden geïnstalleerd en niet dichter dan 3 meter van de waterkant en minimaal 600 mm boven de grond. Bevestig de montagebeugel aan een stevige structuur en schuif de VortexLink erop, rekening houdend met het feit dat de stroomkabel 1,8 meter lang is en rechtstreeks in een algemeen stopcontact moet worden gestoken, niet in een verlengsnoer.

Pomp
De filtratiepomp wordt aangesloten op het 240V-stopcontact onder de VortexLink.

Warmtevraag
Sluit de warmtepompbedieningskabel van de VortexLink aan op de warmtepomp, raadpleeg de instructies van de warmtepompfabrikant en het onderstaande diagram voor de juiste aansluiting en houd er rekening mee dat schade veroorzaakt door onjuiste aansluitingen de garanties ongeldig maakt.

BESCHRIJVING
Een plug-and-play-optie voor warmtepompsystemen met onafhankelijke circulatiepompen. Kan worden gemonteerd tijdens de installatie van de warmtepomp.

WERKING
De VortexSwitch is ontworpen om een 240Vac-pomp met een maximaal vermogen tot 9,98 ampère, 2395 watt te schakelen vanaf de schakelingangen. Deze unit is ontworpen om te worden aangesloten op een algemeen stopcontact en de verwarmingsprioriteitsaansluitingen op de warmtepomp.

VERWARMINGSPRIORITEIT
De warmtepomp is ontworpen om het water van het zwembad alleen te verwarmen of te koelen wanneer het water erdoorheen circuleert. Door de VortexSwitch aan te sluiten op de warmtepomp en vervolgens de circulatiepomp op de VortexSwitch, regelt de warmtepomp wanneer de circulatiepomp draait. Dit systeem stelt de warmtepomp in staat om de ingestelde temperatuur te handhaven in zowel de verwarmings- als de koelmodus.
Elke 60 minuten wordt de circulatiepomp gedurende 2 minuten gestart om de watertemperatuur te meten. Als na 2 minuten de temperatuur van het water lager/hoger is dan de vereiste ingestelde temperatuur (afhankelijk van of in de verwarmings- of koelmodus), wordt de circulatiepomp nog 60 minuten uitgeschakeld voordat de watertemperatuur opnieuw wordt gemeten.
Als de warmtepomp detecteert dat het water is afgekoeld/verwarmd tot onder/boven de ingestelde temperatuur, blijven de circulatiepomp en de warmtepomp werken totdat de gewenste ingestelde temperatuur is bereikt.
Door de instructies in de handleiding van de warmtepomp te volgen, zorgt het instellen van een start- en stoptijd ervoor dat de warmtepomp niet de watertemperatuur meet en de hele nacht draait als draaigeluid een factor is.

INSTALLATIE-INSTRUCTIES
Montage
Zoek een geschikte locatie om de VortexSwitch-box te monteren. Idealiter, zoals bij alle zwembadapparatuur, moet deze uit de directe weersomstandigheden worden geïnstalleerd en niet dichter dan 3 meter van de waterkant en minimaal 600 mm boven de grond. Til de twee montagelipjes op en gebruik twee geschikte schroeven om de VortexSwitch-box aan de muur te bevestigen, rekening houdend met het feit dat de stroomkabel 1,8 meter lang is en rechtstreeks in een algemeen stopcontact moet worden gestoken, niet in een verlengsnoer.

Pomp
De circulatiepomp wordt aangesloten op het 240V-stopcontact onder de VortexSwitch.

Verwarmingsprioriteit
Sluit de verwarmingsprioriteitskabel van de VortexSwitch aan op de warmtepomp, raadpleeg de instructies van de warmtepompfabrikant en het onderstaande diagram voor de juiste aansluiting en houd er rekening mee dat schade veroorzaakt door onjuiste aansluitingen de garanties ongeldig maakt.

Veiligheidsinformatie

LEES DEZE AANDACHTIG DOOR EN BEWAAR HEM VOOR LATER GEBRUIK
Deze handleiding bevat de noodzakelijke informatie voor een optimaal gebruik en onderhoud
Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

1. Lees de volgende tips voor de installatie, het gebruik en het onderhoud.
2. Installatie, verwijdering en onderhoud moeten worden uitgevoerd door een professional in overeenstemming met de instructies.
3. Er moet een gaslektest worden uitgevoerd voor en na de installatie.

1. Gebruik
   1. Het moet door professionals worden geïnstalleerd of verwijderd, en het is verboden om het zonder toestemming te demonteren en opnieuw te monteren.
   2. Plaats geen obstakels voor de luchtinlaat en -uitlaat van de warmtepomp.
2.
   Installatie
   1. Dit product moet uit de buurt van elke vuurbron worden gehouden.
   2. De installatie mag niet in een gesloten omgeving of binnenshuis plaatsvinden en moet goed geventileerd zijn.

   3. Volledig vacuüm trekken voor het lassen, lassen op locatie is niet toegestaan, lassen mag alleen worden uitgevoerd door professioneel personeel in een professioneel onderhoudscentrum.

   4. De installatie moet worden stopgezet als er gaslekken zijn, en het apparaat moet worden teruggestuurd naar een professioneel onderhoudscentrum.

3. Transport en opslag
   1. Afdichting is niet toegestaan tijdens transport
   2. Goederen moeten met een constante snelheid worden vervoerd om plotselinge versnelling of plotseling remmen te voorkomen, om de botsing van goederen te verminderen.
   3. Het apparaat moet uit de buurt van elke vuurbron worden gehouden.
   4. De opslagplaats moet helder, breed, open en goed geventileerd zijn, ventilatieapparatuur is vereist.
4. Onderhoudsbericht
   1. Als onderhoud of sloop vereist is, neem dan contact op met een geautoriseerd servicecentrum in de buurt
   2. Kwalificatievereiste
      Alle operators die gas afvoeren, moeten gekwalificeerd zijn met een geldige certificering die is afgegeven door een professioneel bureau.
   3. Houd u strikt aan de eisen van de fabrikant bij onderhoud of het vullen van gas. Raadpleeg de technische servicehandleiding.

Referenties

• Google Play
• App Store - Apple

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

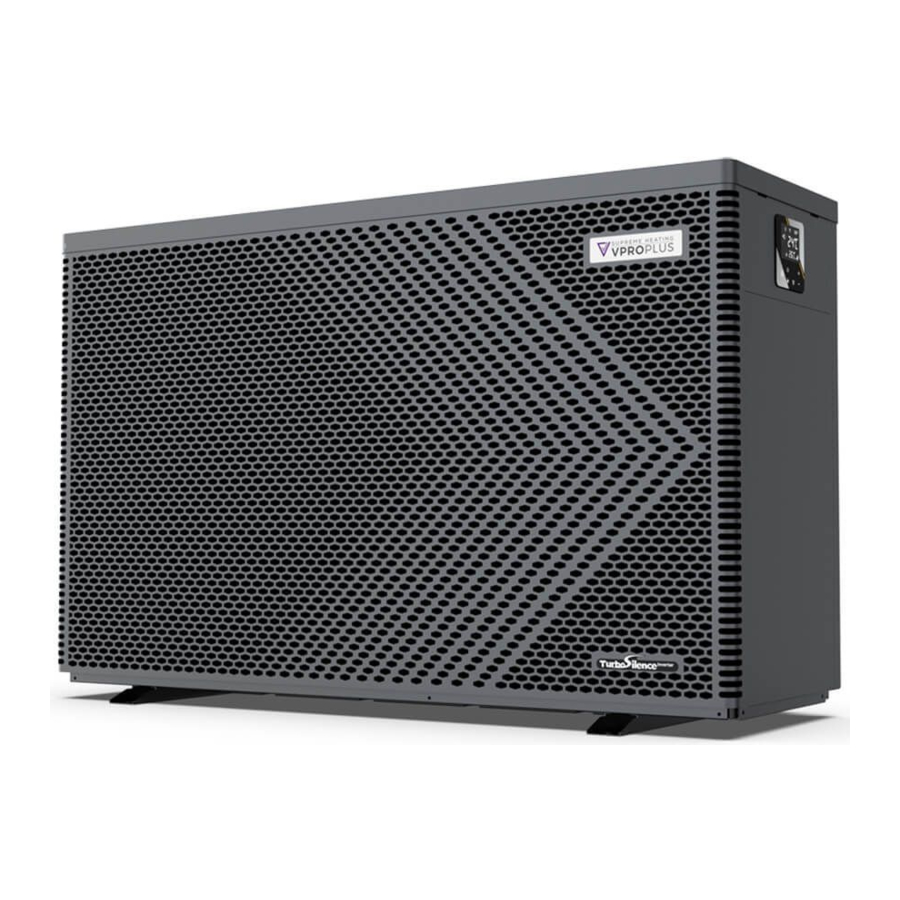

Download Vortex Pro Plus-handleiding

Beschikbare talen
