Uponor Ecoflex handleiding

Veiligheidsberichten die in dit document worden gebruikt

Risico op letsel en schade. Het negeren van waarschuwingen kan leiden tot persoonlijk letsel en/of schade aan producten en andere eigendommen.

Risico op storingen. Het negeren van waarschuwingen kan ertoe leiden dat het product niet naar behoren functioneert.
Opmerking
Belangrijke informatie bij de sectie in de handleiding.
Uponor gebruikt veiligheidsberichten in het document om speciale voorzorgsmaatregelen aan te geven die vereist zijn voor de installatie en bediening van elk Uponor-product.

Systeembeschrijving

Gebruik altijd de gespecificeerde combinatie van verwarmingsdeken en pijpafmeting.
Gebruik nooit een verwarmingsdeken (d.w.z. 160 mm) voor een kleinere pijpafmeting (d.w.z. d = 125 mm). Dit zal de pijp oververhitten en het pijpoppervlak beschadigen.

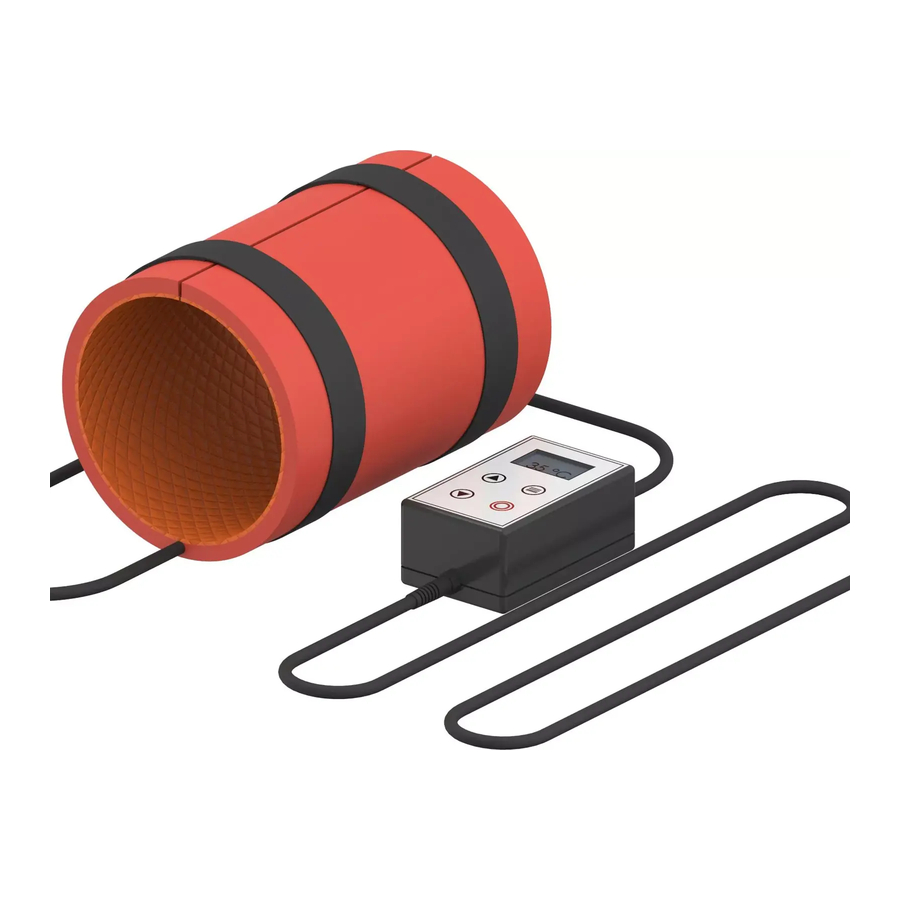

De Uponor Ecoflex-verwarmingsdeken kan de Uponor Ecoflex-pijpeinden verwarmen om ze te verzachten voor de fittinginstallatie.
De Uponor Ecoflex-verwarmingsdekenset bevat:

• een controller met een groot LCD-scherm
• een flexibele verwarmingsdeken, verkrijgbaar voor de pijpafmetingen 125 mm, 140 mm of 160 mm

Uponor levert één set per afmeting. De verwarmingsdekens zijn rechtstreeks met de controller verbonden.

Onderdelen

Controller

Belangrijkste kenmerken:

• Groot, verlicht LCD-scherm
• Membraantoetsenbord, eenvoudig te bedienen
• Cyclustimer met door de gebruiker selecteerbare, vertraagde start

Verwarmingsdeken

Belangrijkste kenmerken:

• Flexibel en lichtgewicht
• Bevestigingsbanden met klittenbandsluiting
• Gelijkmatige verwarming
• Vocht- en chemicaliënbestendig
• VDE-goedgekeurd

Bediening

In-/uitschakelen

Opmerking
De temperatuurregelaar heeft geen aan/uit-schakelaar.
Door op de standby-toets te drukken gebeurt het volgende:

• de controller wordt in de standby-modus gezet
• de achtergrondverlichting van het scherm wordt uitgeschakeld
• de temperatuurregelfunctie wordt gestopt

Controllerinstellingen

Pas alle controllerinstellingen aan met het membraantoetsenbord op het voorpaneel.

Hoofdscherm

Het hoofdscherm toont de actuele temperatuur van de sensor in de verwarmingsdeken.

Insteltemperatuur

Om de insteltemperatuur aan te passen, gaat u naar het instelscherm:

1. Houd de omhoog/omlaag-toets 2 seconden ingedrukt, terwijl het display het hoofdscherm toont, totdat "SET-POINT" erop verschijnt.
2. Gebruik de omhoog/omlaag-toets om de gewenste temperatuur aan te passen.
3. Houd de omhoog/omlaag-toets ongeveer 5 seconden ingedrukt om terug te keren naar het hoofdscherm en de huidige procestemperatuur te zien.

Instellingenmenu

Opmerking
Als er gedurende ten minste 10 seconden geen toets wordt ingedrukt terwijl de controller zich in een van de instellingenmenu's bevindt, keert het display terug naar het hoofdscherm.

Om de instellingindicator (kleine pijl) naar elk menu-item te verplaatsen, drukt u achtereenvolgens op de menutoets. Als de menutoets wordt ingedrukt terwijl de pijl naar de optie "Units" wijst, keert de controller terug naar het hoofdscherm.
Wanneer de omhoog/omlaag-toets wordt ingedrukt terwijl het instellingenmenu actief is, kan het item waar de pijl naar wijst, worden bewerkt.

Timerinstellingen

Timer vasthouden
Opmerking
Als "hold" (vasthouden) is geselecteerd, start de timer pas wanneer de temperatuurinstelling is bereikt. Als "hold" niet is geselecteerd, start de timer zodra de controller terugkeert naar de uitvoeringsmodus.
Om de functie "Timer hold" te gebruiken, volgt u de volgende stappen:

1. Druk op de menutoets om de pijl naar het vak "hold" te verplaatsen.
2. Om de functie "Timer hold" te activeren of deactiveren, gebruikt u de omhoog/omlaag-toetsen.

Timer ingeschakeld
Opmerking
Activeer altijd "Timer en" wanneer u de functie "Timer hold" wilt gebruiken!
Opmerking
Als "Timer en" is geselecteerd terwijl "Timer hold" niet is geselecteerd, start het aftellen, zelfs als de temperatuurinstelling nog niet is bereikt.

Om de functie "Timer en" te gebruiken, volgt u de volgende stappen:

1. Druk op de menutoets om de pijl naar het vak "en" te verplaatsen.
2. Om de functie "Timer en" te activeren of deactiveren, gebruikt u de omhoog/omlaag-toetsen.

De timerperiode wordt in de linkerbovenhoek van het hoofdscherm weergegeven terwijl de timer is ingeschakeld. Als "Timer hold" en "Timer en" tegelijkertijd zijn ingeschakeld, toont het display een "h" naast de timer totdat het aftellen begint.
Nadat het aftellen van de timer is afgelopen, wordt de verwarmingsmodus automatisch uitgeschakeld en keert de controller terug naar de standby-modus.
In beide modi knippert de dubbele punt tussen de uren en de minuten om aan te geven dat de timer loopt.

Timer voltooid
Nadat het aftellen is gestopt, gebeuren de volgende dingen tegelijkertijd:

• De temperatuurregelfunctie stopt.
• Het display begint te knipperen en toont "Timer Complete!".

Timer opnieuw starten

Om de timer opnieuw te starten of terug te keren naar de standaardmodus, drukt u op de menutoets in het scherm "Timer Complete!".
De optie "RESTART TIMER" (timer opnieuw starten) start de verwarmingscyclus met dezelfde instellingen als voorheen.
De optie "REVERT TO STANDARD MODE" (terugkeren naar de standaardmodus) reset de instellingen van de vorige cyclus en de controller keert terug naar de standaardmodus.
Om tussen beide opties te wisselen, drukt u op de omhoog/omlaag-toets. Voer elke optie in door op de menutoets te drukken.

Hysteresis

Opmerking
Het selecteren van een lagere waarde voor de hysteresis geeft een betere nauwkeurigheid voor de temperatuurinstelling, maar de verwarming wordt vaker in- en uitgeschakeld. Dit kan de levensduur van het relais verkorten. Als nauwkeurigheid minder belangrijk is, wordt aanbevolen om een hogere waarde te gebruiken.

De hysteresis is het verschil (in graden) tussen de in- en uitschakeltemperatuur tijdens de verwarmingsmodus.
De opwarmperiode stopt bij de temperatuurinstelling. Het wordt weer ingeschakeld bij de temperatuurinstelling minus de hysteresis-waarde. Het hysteresis-bereik is instelbaar tussen 1 en 9. De standaardwaarde is 5.
Terwijl de pijl op het display naar de hysteresis-optie wijst, gebruikt u de omhoog/omlaag-toetsen om de waarde te wijzigen.

Offset-waarde

Opmerking
In sommige situaties kan de werkelijke temperatuur van het te verwarmen product verschillen als gevolg van hogere of lagere warmteverliezen.
De offset-waarde wordt gebruikt om het verschil te corrigeren tussen de weergegeven temperatuur en de werkelijke temperatuur van het te verwarmen product. Dit verschil kan optreden omdat de sensor van de controller rechtstreeks op de verwarming is bevestigd.
De offset-waarde kan worden aangepast tussen -10 en +10, maar de vereiste waarde kan alleen worden gevonden door te testen in de gegeven situatie.
Terwijl de pijl op het display naar de offset-optie wijst, gebruikt u de omhoog/omlaag-toetsen om de waarde te wijzigen.

Eenheidsinstellingen

Terwijl de pijl op het display naar de eenhedenoptie wijst, gebruikt u de omhoog/omlaag-toetsen om de instelling te wijzigen tussen °C (Celsius) en °F (Fahrenheit).
Door op dit punt op de menutoets te drukken, keert de controller terug naar het hoofdscherm.

Standby

Door de standby-toets 2 seconden ingedrukt te houden, wordt de controller in de standby-modus gezet. Het display toont "STANDBY".
De temperatuurregelfunctie stopt en de achtergrondverlichting van het scherm wordt donker.
Door op de standby-toets te drukken terwijl de controller zich in de standby-modus bevindt, wordt de achtergrondverlichting weer ingeschakeld en keert de controller terug naar het hoofdscherm.

Schermcontrast

Terwijl de controller zich in de standby-modus bevindt, kan het contrast van het scherm worden gewijzigd met behulp van de omhoog/omlaag-toetsen.

Technische gegevens

Technische specificaties

Afmetingen

Alle metingen zijn in mm.

Veiligheidsinstructies

Veiligheidsmaatregelen
Opmerking
Voor veilig en correct gebruik dient u de instructies in dit document op te volgen. Bewaar ze voor toekomstig gebruik.
De installateur en de bediener stemmen ermee in de volgende maatregelen met betrekking tot Uponor-producten na te leven:

• Lees en volg de instructies en processen in het document.
• De installatie moet worden uitgevoerd door een gekwalificeerde installateur in overeenstemming met de lokale voorschriften.
• Uponor is niet aansprakelijk voor wijzigingen die niet in dit document zijn gespecificeerd.
• Schakel alle aangesloten voedingen uit voordat u begint met bedradingswerkzaamheden.
• Stel de Uponor-componenten niet bloot aan ontvlambare dampen of gassen.
• Gebruik geen water om elektrische Uponor-producten/-componenten te reinigen.

Uponor is niet aansprakelijk voor schade veroorzaakt door het negeren van de instructies in dit document of de toepasselijke bouwvoorschriften.

Stroom

Uponor-systeemvoeding: 230 V AC, 50 Hz
In geval van nood, onmiddellijk de stroomtoevoer onderbreken.

Technische beperkingen

Om interferentie te voorkomen, houdt u datakabels uit de buurt van componenten met een spanning van meer dan 50 V.
