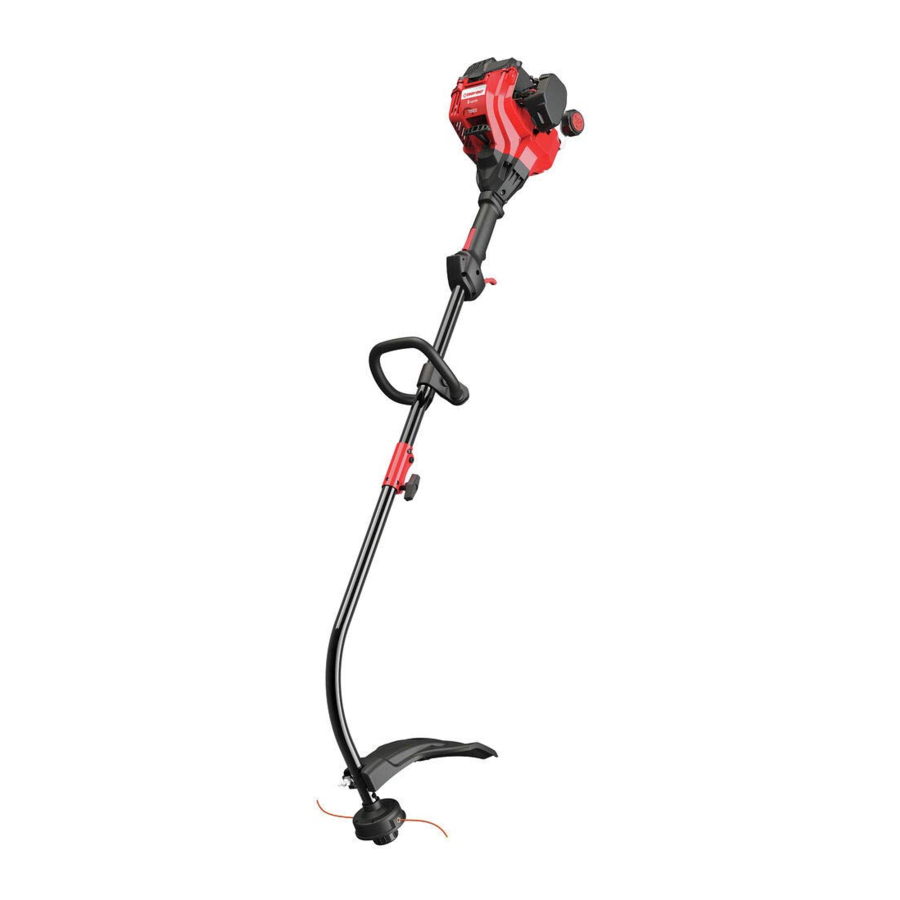

Troy-Bilt TB22, TB252S handleiding

VEILIGHEID

Het doel van veiligheidssymbolen is om uw aandacht te vestigen op mogelijke gevaren. De veiligheidssymbolen en hun uitleg verdienen uw aandacht en begrip. De veiligheidswaarschuwingen sluiten op zichzelf geen enkel gevaar uit. De instructies of waarschuwingen die ze geven, zijn geen vervanging voor de juiste maatregelen ter voorkoming van ongevallen.

SYMBOOL	BETEKENIS
	GEVAAR: Signaleert een EXTREEM gevaar. Het niet opvolgen van een veiligheids-GEVAAR-symbool ZAL leiden tot ernstig letsel of de dood van uzelf of anderen.
	WAARSCHUWING: Signaleert een ERNSTIG gevaar. Het niet opvolgen van een veiligheids-WAARSCHUWING-symbool KAN leiden tot ernstig letsel van uzelf of anderen.
	VOORZICHTIG: Signaleert een MATIG gevaar. Het niet opvolgen van een veiligheids-VOORZICHTIG-symbool KAN leiden tot schade aan eigendommen of letsel van uzelf of anderen.

OPMERKING: Informeert u over informatie of instructies die essentieel zijn voor de bediening of het onderhoud van de apparatuur.

OPMERKING VONKENVANGER
OPMERKING: Voor gebruikers op Amerikaans bosgrondgebied en in de staten Californië, Maine, Oregon en Washington. Alle Amerikaanse bosgrondgebieden en de staat Californië (Public Resources Codes 4442 en 4443), Oregon en Washington eisen bij wet dat bepaalde verbrandingsmotoren die worden gebruikt op bos-, struik- en/of met gras begroeide gebieden zijn uitgerust met een vonkenvanger die in goede staat wordt gehouden, of dat de motor is geconstrueerd, uitgerust en onderhouden voor het voorkomen van brand. Neem contact op met uw staats- of lokale autoriteiten voor voorschriften met betrekking tot deze eisen. Het niet naleven van deze eisen kan leiden tot aansprakelijkheid of een boete. Dit apparaat is in de fabriek uitgerust met een vonkenvanger. Als deze moet worden vervangen, neem dan contact op met uw plaatselijke servicedealer om de juiste geluiddemper te laten installeren.

Dit product kan u blootstellen aan chemicaliën, waaronder motoruitlaatgassen, waarvan de staat Californië weet dat ze kanker veroorzaken, en koolmonoxide, waarvan de staat Californië weet dat het geboorteafwijkingen of andere reproductieve schade veroorzaakt. Ga voor meer informatie naar www.P65Warnings.ca.gov.

Lees de bedieningshandleiding en volg alle waarschuwingen en veiligheidsinstructies op. Het niet doen hiervan kan leiden tot ernstig letsel van de bediener en/of omstanders.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

LEES ALLE INSTRUCTIES VOOR GEBRUIK

Bij gebruik van het apparaat moeten alle veiligheidsinstructies worden opgevolgd. Lees deze instructies voordat u het apparaat gebruikt om de veiligheid van de bediener en eventuele omstanders te garanderen. Bewaar deze instructies voor later gebruik.

• Lees de instructies zorgvuldig door. Raak vertrouwd met de bedieningselementen en het juiste gebruik van het apparaat. Weet hoe u het apparaat moet stoppen en de bedieningselementen snel moet uitschakelen.
• Blijf alert. Gebruik dit apparaat niet als u moe of ziek bent of onder invloed bent van alcohol, drugs of medicijnen.
• Laat kinderen nooit het apparaat bedienen. Tieners moeten worden opgeleid, begeleid en onder toezicht staan van een volwassene. Laat volwassenen nooit het apparaat bedienen zonder de juiste instructies.
• Alle beschermkappen en veiligheidsvoorzieningen moeten correct zijn geïnstalleerd voordat u het apparaat gebruikt.
• Inspecteer het apparaat voor gebruik. Controleer op beschadigde onderdelen. Controleer op brandstoflekken. Zorg ervoor dat alle onderdelen correct werken. Zorg ervoor dat alle bevestigingsmiddelen op hun plaats zitten en goed vastzitten. Zorg ervoor dat alle bewegende onderdelen correct zijn uitgelijnd en niet vastzitten. Vervang onderdelen die gebarsten, afgebroken of op enigerlei wijze beschadigd zijn. Laat alle beschadigde of niet goed werkende onderdelen repareren of vervangen door een erkend servicecentrum. Gebruik het apparaat niet met losse of beschadigde onderdelen.
• Gebruik alleen de trimmerlijn die wordt beschreven in het hoofdstukSpecificaties van deze handleiding. Gebruik nooit metaalversterkte lijn, draad, ketting of touw. Deze kunnen afbreken en gevaarlijke projectielen worden.
• Vervang de snijkop niet door starre of metalen messen. Dit kan leiden tot ernstig letsel.
• Wees u bewust van het risico op letsel aan hoofd, handen en voeten.
• Inspecteer het gebied zorgvuldig voordat u het apparaat start. Verwijder stenen, gebroken glas, spijkers, draad, touw en andere voorwerpen die kunnen worden weggegooid of verstrikt kunnen raken in het apparaat.
• Houd kinderen, omstanders en huisdieren uit de buurt; houd ze op een afstand van minimaal 15 meter. Zelfs dan lopen ze nog steeds risico door weggegooide voorwerpen. Moedig omstanders aan om een ​​oogbescherming te dragen. Als u wordt benaderd, stop dan onmiddellijk het apparaat.
• Knijp in de gashendel en controleer of deze automatisch terugkeert naar de stationaire stand. Voer alle aanpassingen of reparaties uit voordat u het apparaat gebruikt.
• Wijzig de instellingen van de motortoerentalregelaar niet en laat de motor niet te snel draaien.
• Dit apparaat is uitsluitend bedoeld voor incidenteel huishoudelijk gebruik.

VEILIGHEIDSWAARSCHUWINGEN VOOR GASAPPARATEN

Benzine is licht ontvlambaar en de dampen ervan kunnen exploderen als ze worden ontstoken. Neem de volgende voorzorgsmaatregelen:

• Bewaar brandstof uitsluitend in containers die specifiek zijn ontworpen en goedgekeurd voor de opslag van dergelijke materialen.
• Stop altijd de motor en laat deze afkoelen voordat u de tank vult. Verwijder nooit de brandstoftankdop en vul nooit brandstof bij als de motor heet is. Draai de brandstoftankdop altijd langzaam los om de druk in de tank te verminderen voordat u brandstof bijvult.
• Meng en voeg altijd brandstof toe in een schone, goed geventileerde buitenruimte waar geen vonken of vlammen zijn. Rook NIET.
• Gebruik het apparaat nooit zonder dat de brandstofdop goed vastzit.
• Vermijd het creëren van een ontstekingsbron voor gemorste brandstof. Veeg gemorste brandstof onmiddellijk van het apparaat af voordat u het start. Verplaats het apparaat minstens 9,1 meter van de brandstofbron en de locatie voordat u de motor start. Rook NIET.
• Start of gebruik het apparaat nooit in een gesloten ruimte of gebouw. Het inademen van uitlaatgassen kan dodelijk zijn. Gebruik dit apparaat alleen in een goed geventileerde buitenruimte.

TIJDENS HET GEBRUIK

• Draag een veiligheidsbril of -bril die voldoet aan de huidige ANSI / ISEA Z87.1-normen en als zodanig is gemarkeerd. Draag oor-/gehoorbescherming bij het gebruik van dit apparaat. Draag een gezichtsmasker of stofmasker als de werkzaamheden stoffig zijn.
• Draag een zware lange broek, laarzen, handschoenen en een shirt met lange mouwen. Draag geen losse kleding, sieraden, korte broeken, sandalen of ga blootsvoets. Zet haar vast boven schouderhoogte.
• De beschermkap van de snijkop moet altijd op zijn plaats zitten tijdens het gebruik van het apparaat.
• Gebruik het apparaat niet zonder dat beide trimmerlijnen zijn uitgeschoven en de juiste lijn is geïnstalleerd. Verleng de trimmerlijn niet verder dan de lengte van de beschermkap.
• De snijkop moet stilstaan ​​als de motor stationair draait. Als dit niet het geval is, raadpleeg danDe stationairsnelheid aanpassen.
• Pas de hendel aan voor de beste grip, indien van toepassing.
• Zorg ervoor dat de snijkop geen contact maakt met iets voordat u het apparaat start.
• Gebruik het apparaat alleen bij daglicht of goed kunstlicht.
• Voorkom onbedoeld starten. Zorg ervoor dat u zich in de startpositie bevindt wanneer u aan het startkoord trekt. De bediener en het apparaat moeten tijdens het starten in een stabiele positie staan. RaadpleegStarten en stoppen.
• Gebruik het juiste gereedschap. Gebruik dit gereedschap alleen voor het beoogde doel. Gebruik het apparaat alleen zoals beschreven in deze handleiding.
• Houd het apparaat altijd met beide handen vast tijdens het gebruik. Houd beide handgrepen of grepen stevig vast.
• Reik niet te ver. Zorg altijd voor een goede basis en evenwicht. Wees extra voorzichtig bij het werken op trappen, steile hellingen of hellingen. Om ernstig letsel te voorkomen, mag u het apparaat niet bedienen terwijl u op een ladder of een dak staat.
• Houd handen, gezicht en voeten uit de buurt van alle bewegende onderdelen. Raak geen bewegende onderdelen aan en probeer ze niet te stoppen.
• Raak de motor, de tandwielkast of de geluiddemper niet aan. Deze onderdelen worden extreem heet tijdens het gebruik, zelfs nadat het apparaat is uitgeschakeld.
• Gebruik het apparaat niet sneller dan de snelheid die nodig is om de klus te klaren. Laat het apparaat niet op hoge snelheid draaien als het niet in gebruik is.
• Forceer het apparaat niet. Het zal een beter en veiliger resultaat opleveren als het met de beoogde snelheid wordt gebruikt.
• Schakel het apparaat altijd uit als de werkzaamheden worden uitgesteld of wanneer u het apparaat van de ene naar de andere locatie verplaatst. Zorg ervoor dat alle bewegende onderdelen volledig tot stilstand komen.
• Voordat u het apparaat neerzet, moet u er altijd voor zorgen dat de motor is uitgeschakeld en dat alle bewegende onderdelen tot stilstand zijn gekomen.
• Als het apparaat een vreemd voorwerp raakt of erin verstrikt raakt, stop het apparaat dan onmiddellijk. Controleer op schade. Als het beschadigd is, start of gebruik het apparaat dan niet opnieuw totdat het is gerepareerd. Gebruik het apparaat niet met losse of beschadigde onderdelen.
• Schakel de motor uit en koppel de bougie los voor onderhoud of reparatie.
• Gebruik uitsluitend originele vervangingsonderdelen en accessoires (OEM) voor dit apparaat. Deze zijn verkrijgbaar bij uw erkende servicedealer. Het gebruik van andere onderdelen of accessoires kan leiden tot ernstig letsel van de gebruiker, of schade aan het apparaat, en maakt de garantie ongeldig.
• Houd het apparaat schoon. Verwijder zorgvuldig vegetatie en ander vuil dat bewegende onderdelen kan blokkeren.
•
  Om brandgevaar te verminderen, moet u een defecte geluiddemper en vonkenvanger vervangen. Houd de motor en de geluiddemper vrij van gras, bladeren, overmatig vet of koolstofophoping.
• Als het apparaat abnormaal begint te trillen, stop het apparaat dan onmiddellijk. Inspecteer het apparaat om de oorzaak van de trilling te achterhalen. Trilling is over het algemeen een teken van problemen.

ANDERE VEILIGHEIDSWAARSCHUWINGEN

• Onderhoud het apparaat met zorg. Volg alle onderhoudsinstructies in deze handleiding.
• Voer geen andere onderhoudsprocedures uit dan die welke in deze handleiding worden beschreven. Alle service, anders dan de onderhoudsprocedures die in deze handleiding worden beschreven, moet worden uitgevoerd door een erkende servicedealer.
• Verwijder, wijzig of maak nooit een veiligheidsvoorziening die bij het apparaat is geleverd onklaar.
• Voordat u onderdelen van het apparaat inspecteert, onderhoudt, reinigt, opbergt, vervoert of vervangt:
  1. Stop het apparaat. RaadpleegStarten en stoppen.
  2. Zorg ervoor dat alle bewegende onderdelen tot stilstand zijn gekomen.
  3. Laat het apparaat afkoelen.
  4. Koppel de bougiekabel los.
• Zet het apparaat vast tijdens het transport.
• Bewaar het apparaat nooit met brandstof in de tank in een gebouw waar dampen een open vlam (waakvlammen, enz.) of vonken (schakelaars, elektromotoren, enz.) kunnen bereiken.
• Bewaar het apparaat op een droge plaats, veilig of op een hoogte om ongeoorloofd gebruik of schade te voorkomen. Houd het apparaat buiten het bereik van kinderen.
• Spoel of spuit het apparaat nooit af met water of een andere vloeistof.
  Houd de handgrepen droog en schoon (vrij van vuil, olie en vet). Reinig het apparaat na elk gebruik. Raadpleeg Reinigen en opslag. Gebruik geen oplosmiddelen of sterke reinigingsmiddelen.
• Bewaar deze instructies. Raadpleeg ze regelmatig en gebruik ze om andere gebruikers te instrueren. Als u dit apparaat aan anderen uitleent, leen dan ook deze instructies uit.

BEWAAR DEZE INSTRUCTIES

VEILIGHEID & INTERNATIONALE SYMBOLEN

Deze gebruikershandleiding beschrijft veiligheids- en internationale symbolen en pictogrammen die op dit product kunnen voorkomen. Lees de gebruikershandleiding voor volledige informatie over veiligheid, montage, bediening, onderhoud en reparatie.

	VEILIGHEIDSWAARSCHUWINGSSYMBOOL Geeft gevaar, waarschuwing of voorzichtigheid aan. Kan worden gebruikt in combinatie met andere symbolen of pictogrammen.
	DRAAG OOG- EN GEHOORBESCHERMING Weggeslingerde voorwerpen en harde geluiden kunnen ernstig oogletsel en gehoorverlies veroorzaken. Draag een oogbescherming die voldoet aan de huidige ANSI / ISEA Z87.1 normen en een gehoorbescherming bij het bedienen van dit apparaat. Gebruik indien nodig een volledig gelaatsscherm.
	DRAAG VOETBESCHERMING Draag altijd stevig, slipvast schoeisel bij het bedienen van dit apparaat.
	DRAAG HANDSCHOENEN Draag altijd stevige, slipvaste handschoenen bij het hanteren van dit apparaat.
	HENDELPOSITIE Zorg ervoor dat de hendel zich voorbij het einde van het veiligheidslabel bevindt.
	LOODVRIJE BRANDSTOF Gebruik altijd schone, verse loodvrije brandstof.
	OLIE Raadpleeg de gebruikershandleiding voor het juiste type olie.
	GEBRUIK GEEN E85-BRANDSTOF IN DIT APPARAAT Het is bewezen dat brandstof met meer dan 10% ethanol waarschijnlijk schade aan deze motor veroorzaakt en de garantie ongeldig maakt.
	AAN/UIT-STOPREGELAAR AAN / STARTEN / DRAAIEN
	AAN/UIT-STOPREGELAAR UIT of STOPPEN
	PRIMERBALG Druk de primerbalg 10 keer volledig en langzaam in.
	VERSTELBARE CHOKE VOLLEDIGE chokepositie GEDEELTELIJKE chokepositie DRAAI chokepositie
	WEGGESLINGERDE VOORWERPEN KUNNEN ERNSTIG LETSEL VEROORZAKEN Kleine voorwerpen kunnen met hoge snelheid worden weggeslingerd en letsel veroorzaken.
	HOUD OMSTANDERS OP AFSTAND Houd alle omstanders, vooral kinderen en huisdieren, op minstens 15 meter afstand van het werkgebied.
	HEET OPPERVLAK Raak geen hete uitlaat of cilinder aan. U kunt zich branden. Deze onderdelen worden extreem heet tijdens gebruik. Wanneer ze zijn uitgeschakeld, blijven ze korte tijd heet.
	SCHERP MES Er zit een scherp mes op de beschermkap van de snijkop. Om ernstig letsel te voorkomen, mag u het lijnsnijmes niet aanraken.
	VERVANG SNIJKOPPEN NIET DOOR MESSEN* Om ernstig letsel te voorkomen, mag u bij gebruik van een trimmer de snijkop niet vervangen door starre of metalen messen. *Deze waarschuwing is niet van toepassing op apparaten die zijn uitgerust met messen, zoals kantensnijders en bosmaaiers.

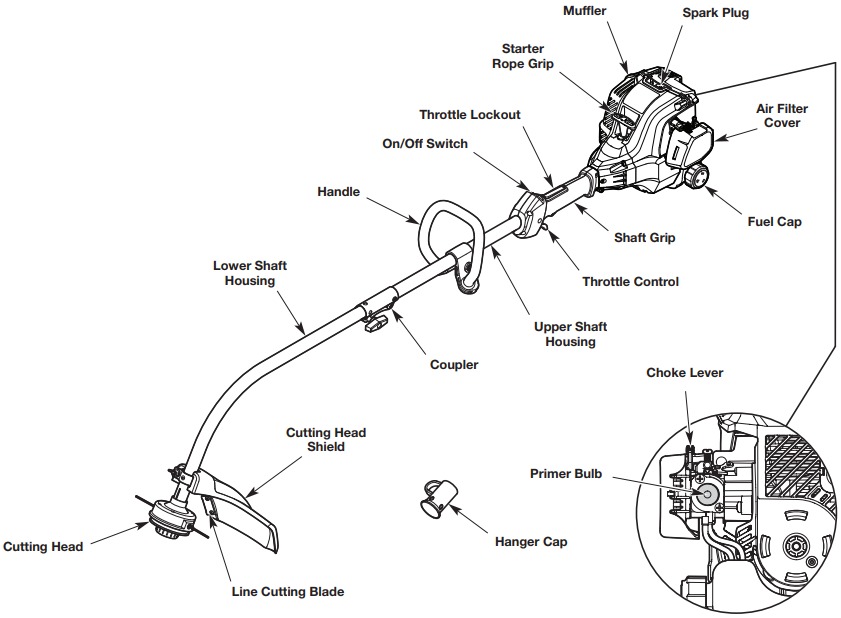

KEN UW APPARAAT

TB22

TOEPASSINGEN
Als trimmer:

• Gras en licht onkruid maaien
• Kanten snijden
• Decoratief trimmen rond bomen, hekken, enz.

Er kunnen andere optionele hulpstukken met dit apparaat worden gebruikt.

BENODIGD MONTAGEGEREEDSCHAP

• Platte schroevendraaier

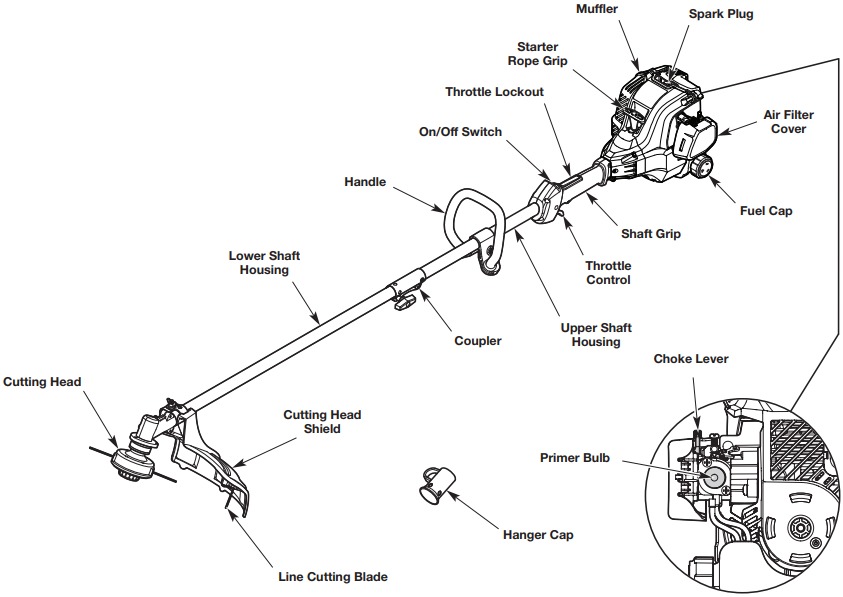

TB252S

TOEPASSINGEN
Als trimmer:

• Gras en licht onkruid maaien
• Kanten snijden
• Decoratief trimmen rond bomen, hekken, enz.

Er kunnen andere optionele hulpstukken met dit apparaat worden gebruikt.

BENODIGD MONTAGEGEREEDSCHAP

• Platte schroevendraaier

SPECIFICATIES

Motortype		Luchtgekoeld, 2-takt
Cilinderinhoud		25 cc (1,52 cu. in.)
Bougie-afstand		0,025 inch (0,635 mm)
Bougie		Champion RDJ7J of gelijkwaardige bougie
Smering		Brandstof/Olie mengsel
Brandstof/Olieverhouding		40:1
Inhoud brandstoftank		8,5 fl. oz. (251 ml)
Geschat gewicht apparaat (geen brandstof) (TB22)		11 - 12 lbs. (5,0 - 5,4 kg)
Geschat gewicht apparaat (geen brandstof) (TB252S)		12,25 - 13,25 lbs. (5,6 - 6,0 kg)
Trimmermechanisme		Stootkop
Diameter trimmerlijn		0,095 inch (2,41 mm)
Diameter maaipad		17 inch (43,2 cm)

* Alle specificaties zijn gebaseerd op de meest recente productinformatie die beschikbaar is op het moment van drukken. Wij behouden ons het recht voor om op elk moment zonder kennisgeving wijzigingen aan te brengen.

MONTAGE

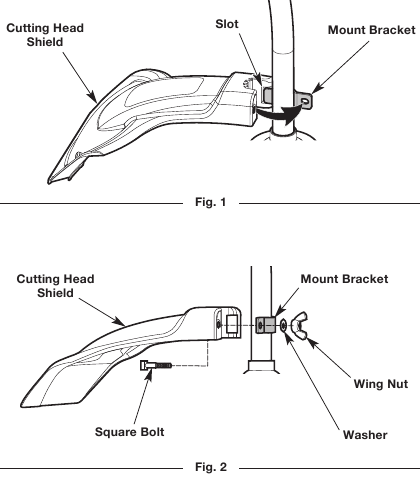

DE SNIJKOPBESCHERMING INSTALLEREN

TB22

Om ernstig persoonlijk letsel te voorkomen, mag u het apparaat nooit gebruiken zonder de snijkopbescherming op zijn plaats

1. Verwijder de vleugelmoer en sluitring van de snijkopbescherming.
2. Steek het korte lipje (degene zonder gat) op de montagebeugel in de sleuf op de snijkopbescherming (Afb. 1).
3. Draai de snijkopbescherming tegen de klok in om het gat op de snijkopbescherming uit te lijnen met het gat op de montagebeugel (Afb. 1).
4. Steek de vierkante bout in het gat onder de snijkopbescherming (Afb. 2). Duw de vierkante bout door de snijkopbescherming en de montagebeugel.
5. Plaats de sluitring op de vierkante bout (Afb. 2).
6. Schroef de vleugelmoer op de vierkante bout totdat de snijkopbescherming stevig op zijn plaats zit (Afb. 2).

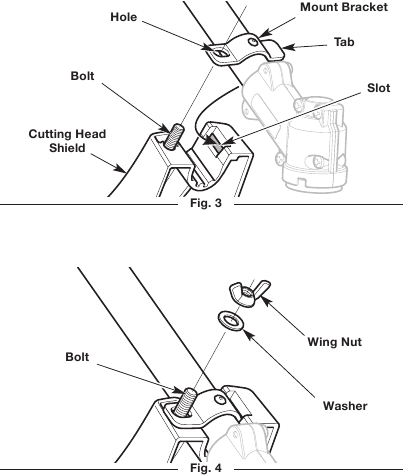

TB252S

Om ernstig persoonlijk letsel te voorkomen, mag u het apparaat nooit gebruiken zonder de snijkopbescherming op zijn plaats.

1. Verwijder de vleugelmoer en sluitring van de snijkopbescherming.
2. Steek het korte lipje (degene zonder gat) op de montagebeugel in de sleuf op de snijkopbescherming (Afb. 3).
3. Draai de snijkopbescherming totdat de bout op de snijkopbescherming door het gat op de montagebeugel steekt (Afb. 3).
4. Plaats de sluitring op de bout (Afb. 4).
5. Schroef de vleugelmoer op de bout totdat de snijkopbescherming stevig op zijn plaats zit (Afb. 4).

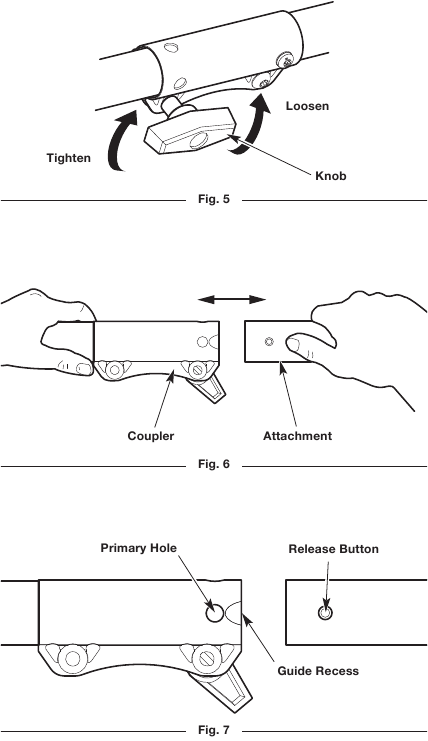

HET HULPSTUK INSTALLEREN EN VERWIJDEREN

De koppeling maakt het gebruik van verschillende optionele hulpstukken mogelijk.

Lees en begrijp de handleiding die bij het hulpstuk is geleverd voordat u een hulpstuk gebruikt. Volg alle veiligheidsinformatie die erin staat.

Om ernstig persoonlijk letsel en schade aan het apparaat te voorkomen, schakelt u het apparaat uit voordat u een hulpstuk verwijdert of installeert.

Het hulpstuk installeren

1. Verwijder de hangerdop van het hulpstuk. Bewaar de hangerdop voor gebruik bij het opbergen van het hulpstuk. Verwijder, indien aanwezig, de grijze afstandhouder van de koppeling.
2. Zet het apparaat op een vlakke, horizontale ondergrond.
3. Draai de knop tegen de klok in om de koppeling los te draaien (Afb. 5).
4. Lijn de ontgrendelingsknop uit met de geleidingsuitsparing (Afb. 7).
5. Duw het hulpstuk recht in de koppeling (Afb. 6) totdat de ontgrendelingsknop stevig in het primaire gat klikt (Afb. 7).
6. Draai de knop met de klok mee om de koppeling vast te draaien (Afb. 5).

Voordat u het apparaat bedient, moet u ervoor zorgen dat de ontgrendelingsknop volledig in het primaire gat is geklikt en dat de knop goed is vastgedraaid.

Tenzij anders aangegeven, mag de ontgrendelingsknop alleen in het primaire gat worden geklikt. Het gebruik van het verkeerde gat kan leiden tot persoonlijk letsel of schade aan het apparaat.

Het hulpstuk verwijderen

1. Zet het apparaat op een vlakke, horizontale ondergrond.
2. Draai de knop tegen de klok in om de koppeling los te draaien (Afb. 5).
3. Houd de ontgrendelingsknop ingedrukt (Afb. 7).
4. Trek het hulpstuk recht uit de koppeling (Afb. 6).

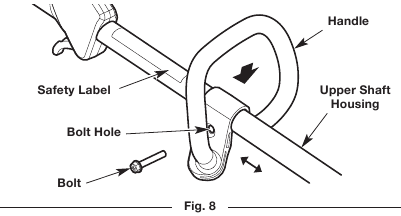

DE HENDEL INSTALLEREN EN AANPASSEN

De hendel installeren

1. Duw de hendel naar beneden op de bovenste asbehuizing (Afb. 8). Zorg ervoor dat het boutgat naar rechts wijst (Afb. 8).
2. Steek de bout in het boutgat en duw hem erdoorheen (Afb. 8). Draai de bout vast met een platte schroevendraaier, maar draai de bout niet helemaal vast.
3. Houd het apparaat in de werkstand (Afb. 12). Verplaats de hendel omhoog of omlaag op de bovenste asbehuizing naar een comfortabele plek (Afb. 8). Zorg ervoor dat de hendel zich voorbij het einde van het veiligheidslabel bevindt (Afb. 8).
4. Draai de bout vast met een platte schroevendraaier totdat de hendel stevig vastzit.

De hendel aanpassen
Als de hendel moet worden aangepast:

1. Draai de bout los met een platte schroevendraaier (Afb. 8).
2. Houd het apparaat in de werkstand (Afb. 12). Verplaats de hendel omhoog of omlaag op de bovenste asbehuizing naar een comfortabele plek (Afb. 8). Zorg ervoor dat de hendel zich voorbij het einde van het veiligheidslabel bevindt (Afb. 8).
3. Draai de bout vast met een platte schroevendraaier totdat de hendel stevig vastzit.

OLIE EN BRANDSTOF

INSTRUCTIES VOOR HET MENGEN VAN OLIE EN BRANDSTOF

Het gebruik van oude en/of onjuist gemengde brandstof is de meest voorkomende oorzaak van prestatieproblemen. Gebruik alleen verse, schone loodvrije benzine.
Volg de instructies zorgvuldig voor de juiste benzine/olie mengverhouding.

Definitie van gemengde brandstoffen

De huidige brandstoffen zijn vaak een mengsel van benzine en zuurstofhoudende stoffen zoals ethanol, methanol of MTBE (ether). Brandstof vermengd met alcohol absorbeert water. Slechts 1% water in de brandstof kan ervoor zorgen dat de brandstof en de olie zich scheiden, waardoor bij opslag zuren worden gevormd. Gebruik ALTIJD verse brandstof (niet ouder dan 30 dagen).

OPMERKING: Voer oude brandstof af volgens de federale, staats- en lokale voorschriften.

Gemengde brandstoffen gebruiken

Als u een gemengde brandstof gebruikt:

• Gebruik altijd het verse brandstofmengsel dat in deze gebruikershandleiding wordt uitgelegd
• Gebruik het brandstofadditief STA-BIL® of een equivalent
• Schud het brandstofmengsel altijd voordat u het apparaat bijvult

GEBRUIK GEEN E85-BRANDSTOF IN DIT APPARAAT. Het is bewezen dat brandstof die meer dan 10% ethanol bevat, waarschijnlijk de motor beschadigt en de garantie ongeldig maakt.

Brandstofadditieven gebruiken

De container met 2-taktolie die bij dit apparaat wordt geleverd, bevat een brandstofadditief om corrosie te helpen voorkomen en gomafzettingen te minimaliseren. Gebruik altijd het merk 2-taktolie dat bij dit apparaat is geleverd. Als dit niet beschikbaar is, gebruik dan een 2-taktolie die is ontworpen voor luchtgekoelde motoren en meng deze met een brandstofadditief, zoals STA-BIL Fuel Stabilizer of een equivalent. Voeg 23 ml (0,8 oz.) brandstofadditief per gallon brandstof toe, volgens de instructies op de container. Voeg NOOIT brandstofadditieven rechtstreeks toe aan de brandstoftank van het apparaat.

De brandstof mengen

OPMERKING: Dit apparaat wordt geleverd met een container van 95 ml (3,2 oz.) 2-taktolie. Om de juiste brandstofmengeling te verkrijgen die hieronder wordt beschreven, giet u de volledige container in één gallon loodvrije benzine.

Voor een goede werking van de motor en maximale betrouwbaarheid, besteedt u strikte aandacht aan de instructies voor het mengen van benzine en olie op de 2-taktoliecontainer. Het gebruik van onjuist gemengde brandstof kan de motor ernstig beschadigen.

Meng de juiste verhouding loodvrije benzine grondig met 2-taktmotorolie. Meng ze niet rechtstreeks in de brandstoftank van het apparaat. Gebruik een afzonderlijke brandstofcontainer. Gebruik een benzine/olieverhouding van 40:1. Zie de tabel hieronder voor specifieke benzine- en oliemengverhoudingen.

Loodvrije benzine	2-taktolie
1 gallon U.S. (3,8 liter)	3,2 fl. oz. (95 ml)
1 liter	25 ml

MENGVERHOUDING - 40:1

HET APPARAAT VAN BRANDSTOF VOORZIEN

1. Plaats het apparaat met de brandstofdop naar boven gericht.
2. Verwijder langzaam de brandstofdop.
3. Plaats de tuit van de brandstofcontainer in het vulgat van de brandstoftank en vul de tank.
   OPMERKING: Vul de tank niet te vol.
4. Veeg eventuele gemorste brandstof op.
5. Plaats de brandstofdop terug.
6. Verplaats het apparaat minstens 9,1 m (30 ft.) van de brandstofcontainer en de plaats waar brandstof is bijgevuld voordat u de motor start.

STARTEN EN STOPPEN

Gebruik dit apparaat alleen in een goed geventileerde buitenruimte. Koolmonoxide uitlaatgassen kunnen dodelijk zijn in een afgesloten ruimte.

Vermijd het per ongeluk starten van het apparaat. Om ernstig letsel te voorkomen, moeten de bediener en het apparaat zich in een stabiele positie bevinden bij het trekken aan het startkoord (Fig. 11).

STARTINSTRUCTIES

OPMERKING: Om te voorkomen dat de gashendel per ongeluk wordt ingedrukt, heeft dit apparaat een gashendelvergrendeling. De gashendel kan niet worden ingedrukt tenzij de gashendelvergrendeling ook is ingeschakeld.

OPMERKING: Het is niet nodig om het apparaat in te schakelen. De aan/uit-schakelaar staat te allen tijde in de stand Aan ( I ) (Fig. 9).

Voordat u het apparaat start

1. Meng benzine met olie. Raadpleeg Instructies voor het mengen van olie en brandstof.
2. Vul de brandstoftank. Raadpleeg Het apparaat van brandstof voorzien.

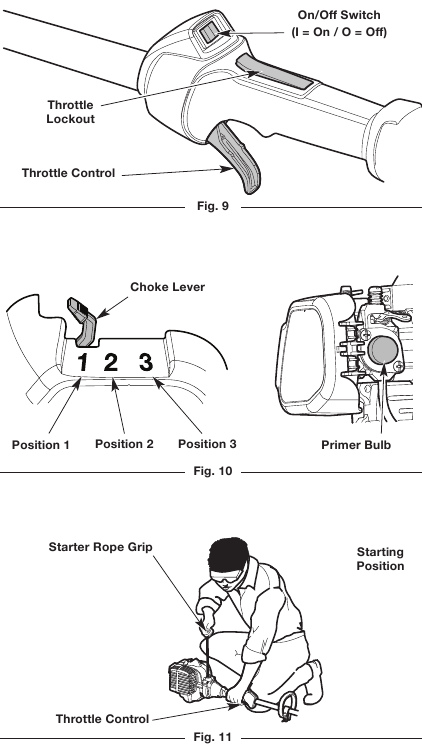

Het apparaat starten

1. Druk langzaam op de primerbol en laat deze 10 keer los (Fig. 10). Als er geen brandstof in de primerbol te zien is, druk dan op de primerbol en laat deze los totdat er brandstof zichtbaar is.
2. Verplaats de chokehendel naar Positie 1 (Fig. 10).
3. Ga in de startpositie zitten (Fig. 11).
4. Druk op de gashendelvergrendeling en houd deze vast. Knijp in de gashendel en houd deze vast (Fig. 9).
   OPMERKING: Blijf de gashendelvergrendeling en de gashendel INKNijPEN en VASTHOUDEN voor ALLE verdere stappen.
5. Trek 5 keer met een gecontroleerde en gestage beweging aan het startkoord (Fig. 11).
6. Verplaats de chokehendel naar Positie 2 (Fig. 10).
7. Trek 3 tot 5 keer met een gecontroleerde en gestage beweging aan het startkoord om de motor te starten.
8. Laat de motor 30 tot 60 seconden warmdraaien.
9. Verplaats de chokehendel naar Positie 3 (Fig. 10). Laat de motor nog eens 60 seconden warmdraaien. Het apparaat kan gedurende deze tijd worden gebruikt.

OPMERKING: De motor is goed opgewarmd wanneer hij zonder aarzeling versnelt.

ALS... de motor aarzelt, zet u de chokehendel terug naar Positie 2 (Fig. 10) en gaat u verder met het opwarmen.
ALS... de motor niet start, herhaalt u de startprocedure.
ALS... de motor na een paar pogingen niet start: Verplaats de chokehendel naar Positie 3. Druk op de gashendelvergrendeling en houd deze vast. Knijp in de gashendel en houd deze vast. Trek met een gecontroleerde en gestage beweging aan het startkoord totdat het apparaat start.
ALS... de motor al warm is, begint u de startprocedure met stap 6.

STOPZETINSTRUCTIES

1. Laat de gashendel los en laat de motor stationair draaien.
2. Houd de aan/uit-schakelaar in de Uit (O)-stand totdat de motor volledig tot stilstand is gekomen (Fig. 9).

WERKING

HET APPARAAT VASTHOUDEN

Draag altijd oog-, gehoor-, hand-, voet- en lichaamsbescherming om het risico op letsel bij het bedienen van dit apparaat te verminderen.

Om ernstig persoonlijk letsel te voorkomen, vermijd armcontact met de motor tijdens het bedienen van het apparaat. De motor kan extreem heet zijn.

• Ga in de bedieningspositie staan (Fig. 12). Sta rechtop. Buk niet voorover.
• Houd de voeten uit elkaar en stevig op de grond.
• Houd de schachtgreep met de rechterhand vast. Houd de rechterarm licht gebogen.
• Houd het handvat met de linkerhand vast. Houd de linkerarm recht.
• Houd het apparaat op taillehoogte vast.
• Plaats de snijkop een paar centimeter boven de grond.

DE TRIMDRAADLENGTE AANPASSEN

Dit apparaat is uitgerust met een bump head. De trimdraad kan van de snijkop worden losgemaakt zonder de motor te stoppen.

Om meer draad vrij te geven, tikt u lichtjes met de bumpknop op de grond (Fig. 13) terwijl u het apparaat op hoge snelheid bedient. Voor het beste resultaat tikt u met de bumpknop op de kale grond of harde grond. Het proberen om draad vrij te geven in hoog gras kan de motor doen afslaan.

OPMERKING: Laat de snijkop niet op de grond rusten terwijl het apparaat draait.

Elke keer dat op de bumpknop wordt getikt, wordt ongeveer 25,4 mm (1 inch) trimdraad vrijgegeven.

OPMERKING: Houd de trimdraad altijd volledig uitgeschoven. Het vrijgeven van draad wordt moeilijker naarmate de snijdraad korter wordt.

Een mes in het snijkopschild snijdt de draad op de juiste lengte af als er overtollige draad wordt vrijgegeven.

Verwijder of wijzig de draadsnijbladmontage niet. Een te lange draadlengte zorgt ervoor dat het apparaat oververhit raakt. Dit kan leiden tot ernstig persoonlijk letsel of schade aan het apparaat.

TIPS VOOR HET BESTE RESULTAAT

• Voor de meeste bewerkingen snijdt u van links naar rechts.
• TB22: Om te voorkomen dat het maaisel van de bediener af wordt geleid, kantelt u de snijkop iets naar links; snijd waar mogelijk van rechts naar links.
• TB252S: Om te voorkomen dat het maaisel van de bediener af wordt geleid, kantelt u de snijkop iets naar rechts; snijd waar mogelijk van links naar rechts.
• Snijd hoog gras (meer dan 20 cm (8 inch)) van boven naar beneden door de snijkop op het gras te laten zakken.
• Snijd met de punt van de trimdraad.
• Snijd in kleine stappen. Beweeg langzaam. Forceer het apparaat niet.
• Snijd geen nat gras of onkruid.

OPMERKING: Er zal enige draadbreuk optreden als gevolg van:

• Verstrengeling met vreemde voorwerpen
• Normale draadmoeheid
• Het proberen om dikke vegetatie te snijden
• Het forceren van de draad in objecten zoals muren of hekpalen

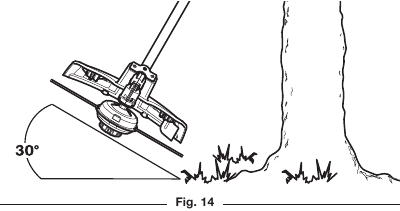

DECORATIEF TRIMMING

Wanneer u rond bomen, palen, hekken enz. trimt, draait u het hele apparaat zodat de snijkop een hoek van 30° maakt met de grond (Fig. 14).

Om ernstig persoonlijk letsel en schade aan het apparaat te voorkomen, zet u het apparaat uit voordat u het hulpstuk draait.

KANTEN SNIJDEN

Het trimmerhulpstuk kan worden gebruikt voor het snijden van kanten (Fig. 15). Als alternatief kan er ook een gazonkantsnijderhulpstuk met messen worden aangeschaft voor gebruik met dit apparaat.

Het trimmerhulpstuk draaien

Wanneer u rond trottoirs, bloemperken enz. kanten snijdt, draait u het trimmerhulpstuk 90° in de koppeling. Draai NIET het hele apparaat 90°.

1. Draai de knop tegen de klok in om de koppeling los te maken (Fig. 16).
2. Druk op de ontgrendelknop en houd deze vast (Fig. 16).
3. Draai het hulpstuk totdat de ontgrendelknop stevig vastklikt in het 90° kantsnijdgat (Fig. 16).
4. Draai de knop met de klok mee om de koppeling vast te draaien (Fig. 16).

Klik de ontgrendelknop alleen vast in het 90° kantsnijdgat bij het snijden van kanten met het trimmerhulpstuk. Het gebruik van het 90° kantsnijdgat met andere hulpstukken kan leiden tot persoonlijk letsel of schade aan het apparaat.

De trimdraad onderhouden

Harde oppervlakken, zoals trottoirs, kunnen ervoor zorgen dat de trimdraad snel slijt of breekt.

• Controleer en pas de lengte van de trimdraad regelmatig aan. Raadpleeg De trimdraadlengte aanpassen. Houd de trimdraad altijd volledig uitgeschoven.
• Forceer het apparaat NIET. Maak ondiepe sneden in zoveel mogelijk bewegingen als nodig zijn om de gewenste diepte te bereiken. Snijd in een langzaam, gelijkmatig tempo.

ONDERHOUD

Om ernstig persoonlijk letsel te voorkomen, moet u altijd de motor stoppen en laten afkoelen voordat u het apparaat schoonmaakt of onderhoudt. Voer nooit reinigings- of onderhoudswerkzaamheden uit terwijl het apparaat draait. Koppel de bougiekabel los om te voorkomen dat het apparaat per ongeluk start

Draag beschermende kleding en neem alle veiligheidsinstructies in acht om ernstig persoonlijk letsel te voorkomen.

ONDERHOUDSSCHEMA

Voer deze vereiste onderhoudsprocedures uit met de frequentie die in de tabel staat vermeld. Deze procedures moeten ook deel uitmaken van een seizoensgebonden afstelling.

OPMERKING: Sommige onderhoudsprocedures vereisen mogelijk speciaal gereedschap of vaardigheden. Als u niet zeker bent van deze procedures, breng het apparaat dan naar een erkende MTD-servicehandelaar.

OPMERKING: Onderhoud, vervanging of reparatie van de emissiebeheersingsapparaten en het systeem kan worden uitgevoerd door een erkende MTD-servicehandelaar.

OPMERKING: Lees de verklaring van Californië/EPA die bij het apparaat is geleverd voor een volledige lijst met voorwaarden en dekking voor de emissiebeheersingsapparaten, zoals de vonkenvanger, uitlaatdemper, carburateur, enz.

FREQUENTIE	VEREIST ONDERHOUD
Elke 10 uur	Reinig en olie het luchtfilter opnieuw in. Raadpleeg Het luchtfilter onderhouden.
Elke 25 uur	Controleer de staat en de opening van de bougie. Raadpleeg De bougie onderhouden.

DE TRIMDRAAD VERVANGEN

Gebruik alleen de trimdraad die wordt beschreven in het gedeelte Specificaties.
Andere soorten trimdraad kunnen ervoor zorgen dat het apparaat oververhit raakt of defect raakt.

Gebruik nooit metaalversterkte draad, draad, ketting of touw. Deze kunnen afbreken en gevaarlijke projectielen worden

OPMERKING: Gebruik altijd de juiste draadlengte bij het installeren van de trimdraad. De draad komt mogelijk niet goed los als de draad te lang is.

Deel 1 - De binnenspoel verwijderen

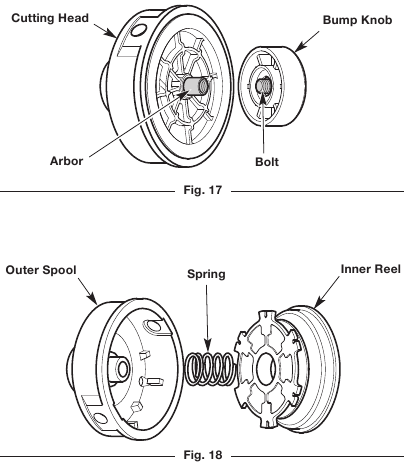

1. Houd de snijkop op zijn plaats (Afb. 17).
   • TB22: Draai aan de stootknop tegen de klok in om deze van de snijkop los te schroeven (Afb. 17). De buitenspoel (Afb. 18) blijft aan het apparaat bevestigd.
   • TB252S: Draai aan de stootknop met de klok mee om deze van de snijkop los te schroeven (Afb. 17). Schuif de snijkop van de as af (Afb. 17).
2. Inspecteer de bout in de stootknop om er zeker van te zijn dat deze vrij kan bewegen (Afb. 17). Vervang de stootknop als deze beschadigd is.
3. Verwijder de binnenspoel uit de buitenspoel (Afb. 18).
4. Verwijder de veer van de binnenspoel (Afb. 18).
5. Gebruik een schone doek om de binnenspoel, de veer, de as en het binnenoppervlak van de buitenspoel schoon te maken.

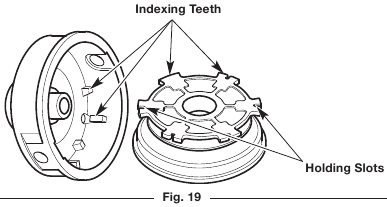

6. Controleer de indexeringstanden en de houdsleuven op slijtage (Afb. 19). Verwijder indien nodig bramen of vervang de binnenspoel en de buitenspoel.


Ga verder met Deel 2 - Nieuwe trimdraad op de binnenspoel wikkelen.

Deel 2 - Nieuwe trimdraad op de binnenspoel wikkelen

• Als u een enkele draad gebruikt, raadpleeg dan Enkele draad wikkelen.
• Als u een gesplitste draad gebruikt, raadpleeg dan Gesplitste draad wikkelen.
• Als u een voorgewikkelde binnenspoel gebruikt, gaat u verder met Deel 3 - De binnenspoel installeren.

Enkele draad wikkelen

1. Knip een stuk van 3,7 m (12 voet) van een nieuwe enkele trimdraad af. Vouw de draad dubbel om een lus in het midden te creëren.

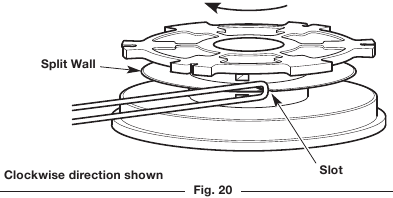

2. Steek de lus in de gleuf in de gespleten wand (Afb. 20). Wikkel de draad stevig in de richting die op de onderkant van de binnenspoel staat aangegeven totdat er ongeveer 150 mm (6 inch) draad over is.

   • TB22: Wikkel de draad tegen de klok in
   • TB252S: Wikkel de draad met de klok mee
     Houd de bovenste helft van de draad boven de gespleten wand en de onderste helft van de draad onder de gespleten wand.

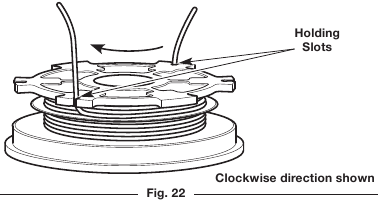

3. Steek de twee uiteinden van 150 mm in de twee houdsleuven van 0,095 (Afb. 22).
   OPMERKING: Als de draad niet in de aangegeven richting wordt gewikkeld, werkt de snijkop niet correct.


Ga verder met Deel 3 - De binnenspoel installeren.

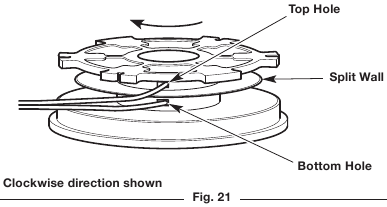

Gesplitste draad wikkelen

1. Knip een stuk van 1,8 m (6 voet) van een nieuwe gesplitste trimdraad af. Splits elk uiteinde ongeveer 150 mm (6 inch).
2. Steek met een gesplitst uiteinde een draad in het bovenste gat en de andere draad in het onderste gat in de binnenspoel (Afb. 21).

3. Wikkel de draad stevig in de richting die op de onderkant van de binnenspoel staat aangegeven.
   • TB22: Wikkel de draad tegen de klok in
   • TB252S: Wikkel de draad met de klok mee
     De gespleten wand verdeelt de draad automatisch. Wikkel de draad totdat deze volledig is verdeeld en er ongeveer 150 mm (6 inch) draad over is.
     OPMERKING: Als de draad niet in de aangegeven richting wordt gewikkeld, werkt de snijkop niet correct.
4. Steek de twee uiteinden van 150 mm in de twee houdsleuven van 0,095 (Afb. 22).

Ga verder met Deel 3 - De binnenspoel installeren.

Deel 3 - De binnenspoel installeren

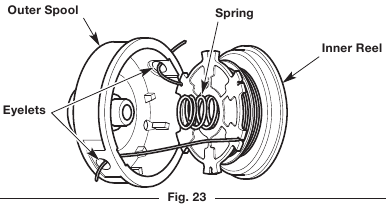

1. Steek de twee draadeinden door de oogjes in de buitenspoel (Afb. 23).
2. Plaats de veer in de binnenspoel (Afb. 23).
3. Plaats de binnenspoel in de buitenspoel (Afb. 23). Duw de binnenspoel en de buitenspoel tegen elkaar.
4. Terwijl u de binnenspoel en de buitenspoel bij elkaar houdt, trekt u stevig aan de twee draadeinden om ze uit de houdsleuven los te maken.
5. TB252S: Terwijl u de binnenspoel en de buitenspoel bij elkaar houdt, schuift u de snijkop op de as (Afb. 17). Zorg ervoor dat de snijkop stevig op het zeshoekige deel van de as past.
6. Terwijl u de binnenspoel en de buitenspoel bij elkaar houdt,
   • TB22: Schroef de stootknop met de klok mee vast (Afb. 17).
   • TB252S: Schroef de stootknop tegen de klok in vast (Afb. 17).

Draai de stootknop stevig vast.

HET LUCHTFITER ONDERHOUDEN

Als het luchtfilter niet wordt onderhouden, kan dit leiden tot slechte prestaties of kan de motor permanent beschadigd raken. Motorschade als gevolg van onjuist onderhoud van het luchtfilter valt niet onder de productgarantie.

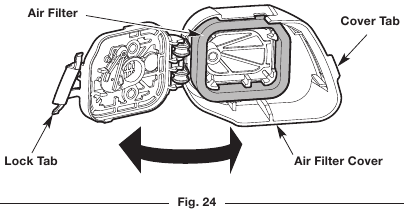

1. Open de luchtfilterdeksel: Haak uw vingers achter het lipje van de deksel. Om de luchtfilterdeksel te ontgrendelen, trekt u deze naar links en weg van de motor. Dit kan een stevige ruk vereisen. Zwenk de luchtfilterdeksel naar rechts (Afb. 24).
2. Verwijder het luchtfilter uit de binnenkant van de luchtfilterdeksel (Afb. 24).
3. Was het luchtfilter in een sopje. Spoel het luchtfilter grondig af en laat het drogen.
4. Breng een lichte laag schone SAE 30-olie aan op het luchtfilter.
5. Knijp in het luchtfilter om de overtollige olie te verspreiden en te verwijderen.
6. Installeer het luchtfilter opnieuw in de luchtfilterdeksel (Afb. 24).
   OPMERKING: Het gebruik van het apparaat zonder het luchtfilter en de luchtfilterdeksel maakt de garantie ONGELDIG.
7. Sluit de luchtfilterdeksel: zwenk de luchtfilterdeksel naar links en druk deze dicht totdat het vergrendellipje op zijn plaats klikt (Afb. 24).

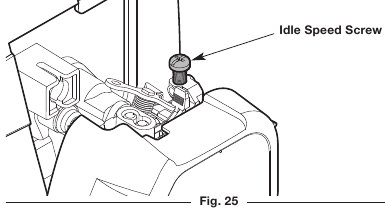

HET STATIONAIR TOERENTAL AFSTELLEN

De snijkop kan draaien tijdens het afstellen van het stationair toerental. Draag beschermende kleding en neem alle veiligheidsinstructies in acht om ernstig persoonlijk letsel te voorkomen.

Als de motor niet goed stationair draait:

1. Start de motor. Raadpleeg Starten en stoppen.
2. Laat de gashendel los en laat de motor stationair draaien.
   • Als de motor stopt, verhoog dan het stationair toerental. Gebruik een kleine kruiskopschroevendraaier om de stationair toerental schroef met de klok mee te draaien, 1/8 slag per keer, totdat de motor soepel stationair draait (Afb. 25).
   • Als de snijkop draait wanneer de motor stationair draait, verlaag dan het stationair toerental. Draai de stationair toerental schroef tegen de klok in, 1/8 slag per keer, totdat de snijkop stopt met bewegen (Afb. 25).

DE BOUGIE ONDERHOUDEN

1. Stop de motor en laat deze afkoelen. Pak de bougiedop stevig vast en trek deze van de bougie.
2. Maak de omgeving van de bougie schoon. Verwijder de bougie uit de cilinderkop met een 5/8-inch dop, draaiend tegen de klok in.

Zandstraal, schraap of reinig de bougie-elektroden niet. Zand in de motor kan de cilinder beschadigen.

3. Inspecteer de bougie. Als de bougie gebarsten, vuil of vies is, vervang deze dan door vervangingsonderdeel #753-06847, een Champion RDJ7J of een gelijkwaardige bougie.
4. Gebruik een voelermaat om de luchtspleet in te stellen op 0,025 inch (0,635 mm) (Afb. 26).

5. Installeer de bougie in de cilinderkop. Draai de bougie vast met een 5/8-inch dop, draaiend met de klok mee totdat deze goed vastzit.
   OPMERKING: Als u een momentsleutel gebruikt, draai dan vast tot:
   110-120 in.•lb. (12,3-13,5 N•m). Draai niet te vast.
6. Bevestig de bougiedop opnieuw.

REINIGING EN OPSLAG

REINIGING

Om ernstig persoonlijk letsel te voorkomen, moet u altijd de motor stoppen en laten afkoelen voordat u het apparaat schoonmaakt of onderhoudt.

Gebruik een kleine borstel om de buitenkant van het apparaat schoon te maken. Gebruik geen sterke schoonmaakmiddelen. Huishoudelijke schoonmaakmiddelen die aromatische oliën bevatten, zoals dennen en citroen, en oplosmiddelen zoals kerosine, kunnen plastic beschadigen. Veeg eventueel vocht af met een zachte doek.

OPSLAG

• Bewaar een apparaat met brandstof erin nooit op een plaats waar dampen een open vlam of vonk kunnen bereiken.
• Laat de motor afkoelen voordat u deze opbergt.
• Sluit het apparaat op om ongeoorloofd gebruik of beschadiging te voorkomen.
• Bewaar het apparaat in een droge, goed geventileerde ruimte.
• Bewaar het apparaat buiten het bereik van kinderen.
• Om de bevestiging aan een haak te hangen, installeert u de hangerdop op de bevestiging. Zorg ervoor dat de ontgrendelingsknop stevig is vergrendeld in een van de gaten op de hangerdop.

Korte termijn opslag (1-2 weken)

1. Bewaar het apparaat in een horizontale positie. Als dit niet mogelijk is, bewaar het apparaat dan verticaal met de motor aan de bovenkant.

Lange termijn opslag

1. Verwijder de brandstofdop, kantel het apparaat en laat de brandstof in een goedgekeurde container lopen. Installeer de brandstofdop opnieuw.
2. Start de motor en laat deze draaien totdat hij afslaat. Dit zorgt ervoor dat alle brandstof uit de carburateur is afgevoerd.
3. Laat de motor afkoelen. Verwijder de bougie en doe 5 druppels hoogwaardige motorolie of 2-taktolie in de cilinder. Trek langzaam aan het startkoord om de olie te verdelen. Installeer de bougie opnieuw.
4. Maak het apparaat grondig schoon en inspecteer het op losse of beschadigde onderdelen. Repareer of vervang beschadigde onderdelen en draai losse schroeven, moeren of bouten vast.

Het apparaat voorbereiden voor gebruik na lange termijn opslag

1. Verwijder de bougie. Kantel het apparaat en laat alle olie uit de cilinder in een goedgekeurde container lopen. Installeer de bougie opnieuw.

OPMERKING: Gebruik geen brandstof die langer dan 30 dagen is opgeslagen. Gooi oude brandstof en olie weg volgens de federale, nationale en lokale voorschriften.

PROBLEEMOPLOSSING

PROBLEEM	OPLOSSING
DE MOTOR START NIET
De brandstoftank is leeg	Vul de brandstoftank met correct gemengde brandstof
De primerbol is niet genoeg ingedrukt	Druk 10 keer op de primerbol of tot de brandstof zichtbaar is
De motor is verzopen	Zet de chokehendel in stand 3, druk op de gashendelvergrendeling, knijp in de gashendel en trek aan het startkoord tot de motor start
De brandstof is oud (meer dan 30 dagen) en/of niet correct gemengd	Tap de brandstoftank af en voeg verse, correct gemengde brandstof toe
De bougie is vervuild	Vervang de bougie
DE MOTOR DRAAIT NIET STATIONAIR
Het luchtfilter is vuil	Reinig of vervang het luchtfilter
De brandstof is oud (meer dan 30 dagen) en/of niet correct gemengd	Tap de brandstoftank af en voeg verse, correct gemengde brandstof toe
De stationairsnelheid is incorrect	Stel de stationairsnelheid af
DE MOTOR ACCELEREERT NIET
De brandstof is oud (meer dan 30 dagen) en/of niet correct gemengd	Tap de brandstoftank af en voeg verse, correct gemengde brandstof toe
De snijkop is vast komen te zitten in het gras	Stop de motor en reinig de snijkop
Het luchtfilter is vuil	Reinig of vervang het luchtfilter
DE MOTOR HEEFT GEEN VERMOGEN OF VALT STIL
De brandstof is oud (meer dan 30 dagen) en/of niet correct gemengd	Tap de brandstoftank af en voeg verse, correct gemengde brandstof toe
Het luchtfilter is vuil	Reinig of vervang het luchtfilter
De bougie is vervuild	Vervang de bougie
DE SNIJKOP VOERT GEEN DRAAD AAN
De snijkop is vast komen te zitten in het gras	Stop de motor en reinig de snijkop
De snijkop is uit lijn	Vul de snijkop met nieuwe draad
De binnenspoel zit vast	Spoel de draad opnieuw op
De snijkop is vuil	Reinig de binnenspoel en de buitenspoel
De draad is aan elkaar gesmolten	Open de snijkop en verwijder het gesmolten gedeelte
De draad is gedraaid	Spoel de draad opnieuw op
Er is niet genoeg draad uitgetrokken	Stop het apparaat, druk op de stootknop en trek aan de draad tot er 102 mm (4 inch) buiten de snijkop zit
DE SNIJDRAAD VOERT ONBEHEERST AAN
Er zit olie, reiniger of smeermiddel in de snijkop	Reinig en droog de snijkop grondig

Neem contact op met een erkend servicecentrum als er verdere hulp nodig is.

SERVICE

BRENG DIT APPARAAT NIET TERUG NAAR DE WINKELIER. EEN AANKOOPBEWIJS IS VEREIST VOOR GARANTIESERVICE.

Voor hulp bij de montage, bediening of het onderhoud van het apparaat kunt u bellen met 1-800-828-5500 (in de Verenigde Staten) of 1-800-668-1238 (in Canada). Meer informatie is te vinden op www.troybilt.com (in de Verenigde Staten) of www.troybilt.ca (in Canada).

Garantieservice is beschikbaar via een erkend servicecentrum. Om een servicecentrum in uw omgeving te vinden, kunt u onze website bezoeken of bellen met het bovenstaande nummer. Service aan dit apparaat, zowel binnen als na de garantieperiode, mag alleen worden uitgevoerd door een erkend en goedgekeurd servicecentrum. Gebruik bij onderhoud alleen identieke vervangingsonderdelen.

GARANTIE

HOE U SERVICE KUNT VERKRIJGEN: Garantieservice is beschikbaar, MET AANKOOPBEWIJS VIA UW LOKALE ERKEND SERVICEPUNT. Om de dealer in uw omgeving te vinden, gaat u naar onze website op www.troybilt.com of www.troybilt.ca, zoek een vermelding in de Gouden Gids, bel 1-800-828-5500 of 1-800-668-1238 in Canada, of schrijf naar P.O. Box 361131, Cleveland, OH 44136-0019. Er wordt geen product rechtstreeks naar de fabriek geretourneerd, tenzij de klantenservice van Troy-Bilt vooraf schriftelijke toestemming heeft gegeven.

Om uw dichtstbijzijnde servicepunt te vinden, belt u 1-800-828-5500 in de Verenigde Staten of 1-800-668-1238 in Canada.

TROY-BILT LLC
P.O. Box 361131
Cleveland, OH 44136-0019

Referenties

• http://www.p65warnings.ca.gov
• Troy-Bilt: Grasmaaiers, sneeuwruimers, frezen en meer
• Troy-Bilt: Grasmaaiers, sneeuwruimers, frezen en meer

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Troy-Bilt TB22, TB252S handleiding

Beschikbare talen
