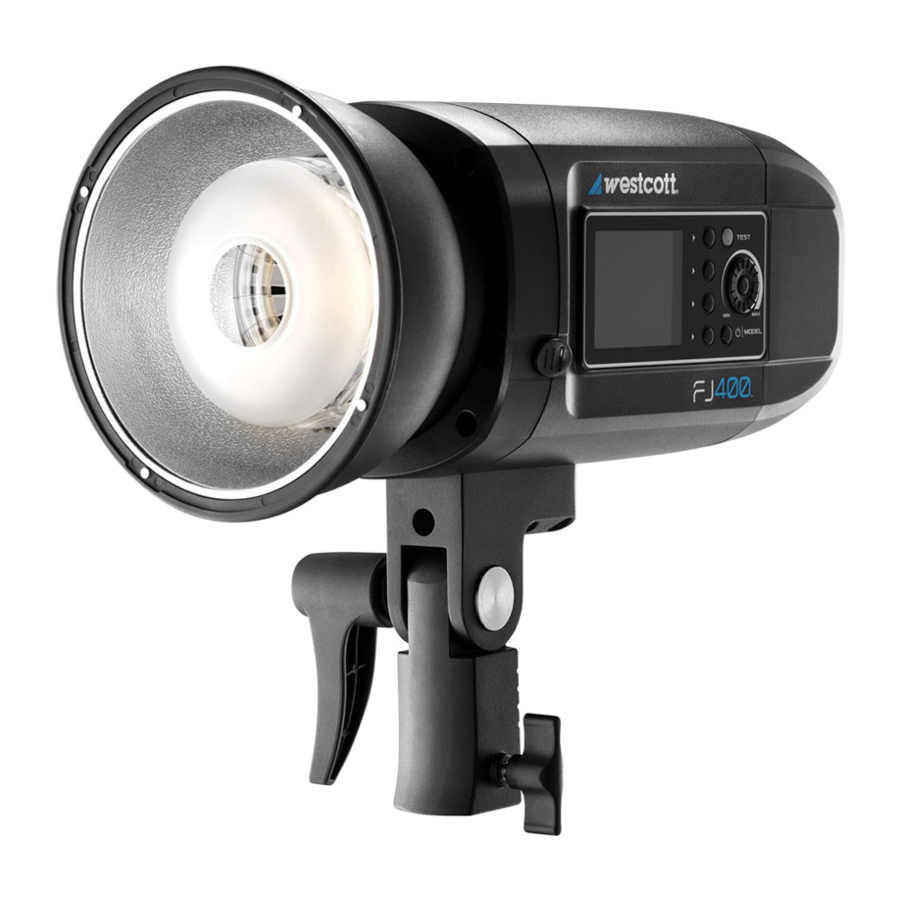

Westcott FJ400 Handleiding

Ga naar fjwestcott.com/firmware om de nieuwste firmware te downloaden

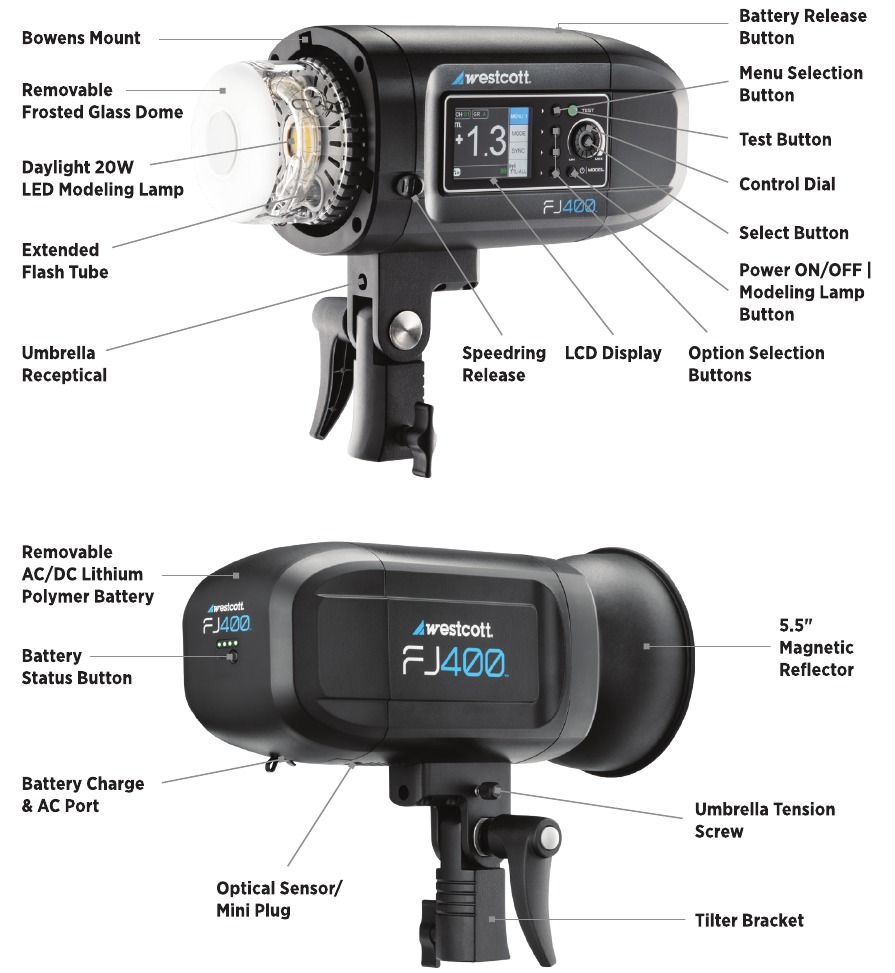

Inbegrepen componenten & Overzicht

FJ400Strobe, FJ400 AC/DC Lithium Polymer Batterij, AC-stroomadapter & snoer, Frosted Diffusion Dome, Magnetische Reflector (Bowens, 5.5"), Magnetische CC Gel Set, Magnetische Diffusie, USB-A naar USB-C Kabel, Rapid Box Switch Insert (Bowens)

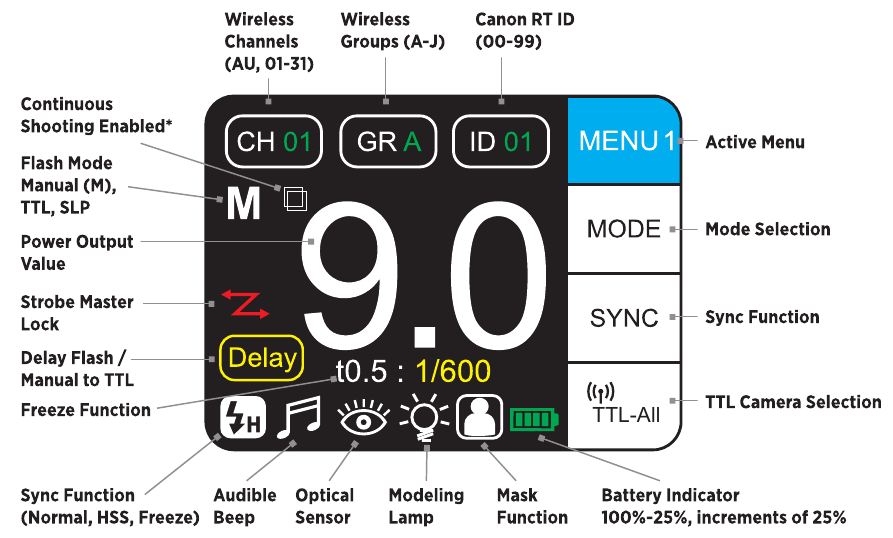

LCD-scherm & Menu's

'Geeft aan dat de Canon-camera is ingesteld op Continu fotograferen met TTL en HSS uitgeschakeld. Maximale opnamesnelheid kan variëren.

1. Kanaal selectie
2. Groepen
3. Canon RT ID Selectie

1. Hoorbare pieptoon
2. Optische sensor
3. Modelleerlamp

1. Maskerfunctie
2. Alles maskeren
3. Masker volgnummer

1. Stroboscoop Master Lock
2. Vertraging
3. Vertragingstijd

Toegankelijk door de Menu Selection Button (Menuselectieknop) ingedrukt te houden om de standaard flitserinstellingen aan te passen.

Waarschuwing

•
  Tijdens bedrijf zullen de temperatuur van de flitsbuis, de LED-modelleerlamp en geselecteerde componenten van de FJ400-flitser toenemen. Wees voorzichtig tijdens het gebruik om ernstige brandwonden of verwondingen te voorkomen.
• Uitsluitend te gebruiken met de Westcott FJ400 AC/DC Lithium Polymer Battery en/of AC-stroomadapter en -snoer.
• Raak de glazen diffusiekoepel, flitsbuis, LED-modelleerlamp of metalen reflector niet aan na direct gebruik om mogelijk letsel te voorkomen.
• Laat het nooit onbeheerd achter in de buurt van kinderen en/of huisdieren.
• Verwijderd houden van vuur, water en vocht.
• Niet onderdompelen in water.
• Vermijd drastische temperatuurveranderingen voor, tijdens of na gebruik.
• Vermijd direct huidcontact met de flitsbuis en LED-modelleerlamp bij het vervangen van de flitsbuis.
• Verwijder altijd de FJ400 AC/DC Lithium Polymer Battery uit de FJ400 Strobe tijdens transport/opslag om onbedoelde werking te voorkomen, wat kan leiden tot oververhitting of permanente schade.
• Draai de spanningsknop van de kantelbeugel of de spanningsschroef van de paraplu niet te vast.
• Zorg ervoor dat de FJ400 veilig is bevestigd voor gebruik.
• Gebruik alleen compatibele modifiers en accessoires en zorg ervoor dat ze veilig aan de FJ400 Strobe zijn bevestigd voor gebruik.
• Probeer geen Westcott-producten te wijzigen. Neem contact op met Westcott voor assistentie.
• De maximale bedrijfstemperatuur is 32-1040F (0-400C).

Dubbele hittebescherming
De FJ400 is uitgerust met zelfbewakende koelventilatoren om een veilige werking te garanderen. Het is ook uitgerust met een automatische uitschakelfunctie. In het zeldzame geval dat de flitser een onveilige bedrijfstemperatuur heeft bereikt, zal het scherm OH (oververhitting) weergeven. Zodra de unit is afgekoeld, verdwijnt de OH van het scherm en kan de unit veilig verder worden gebruikt.

Aan de slag

De FJ400 AC/DC Lithium Polymer Batterij opladen

De batterij kan afzonderlijk van de FJ400 worden opgeladen of wanneer deze is bevestigd aan de FJ400. Sluit in beide gevallen het netsnoer aan op de AC-adapter, sluit de cilindrische stekker van de AC-adapter aan op de AC-aansluiting van de batterij en steek het netsnoer in een stopcontact. Het opladen van de batterij is voltooid wanneer het rode indicatielampje op de AC-adapter groen wordt.

LED-indicatielampkleuren van de AC-adapter:

• Groen: AC-adapter is aangesloten op een stopcontact zonder batterij of is aangesloten op een volledig opgeladen batterij.
• Rood: AC-adapter is aangesloten op een stopcontact en de batterij wordt momenteel opgeladen en is minder dan 100% opgeladen.

De FJ400AC/DC Lithium Polymer Batterij bevestigen

Bevestig de FJ400 Battery aan de flitser door de zilveren verbindingspunten aan de achterkant van de flitser uit te lijnen met de gaten op de zilveren stroken aan de achterkant van de batterij en schuif de batterij omlaag totdat deze op zijn plaats vastklikt.

De FJ400 AC/DC Lithium Polymer Batterij verwijderen

Zorg ervoor dat de FJ400 is uitgeschakeld door de Power I Model button (Aan/uit-modelknop) lang ingedrukt te houden totdat het LCD-scherm wordt uitgeschakeld. Schuif vervolgens de ontgrendelingsvergrendeling bovenop de batterij weg van de flitser, druk de batterij voorzichtig omhoog en weg van de flitser om deze te verwijderen.

AC-stroomwerking

1. Zorg ervoor dat het batterijniveau 2 25% is.
2. Zorg ervoor dat de batterij veilig is bevestigd aan de FJ400.
3. Steek het netsnoer in de AC-adapter.
4. Sluit, terwijl de flitser is uitgeschakeld, de cilindrische stekker van de AC-adapter aan op de AC-aansluiting van de batterij.
5. Steek het netsnoer in een apart stopcontact.
6. Schakel de flitser in (ON) door de Power I Model button (Aan/uit-modelknop) ingedrukt te houden totdat het opstartscherm verschijnt.

DC-stroomwerking

1. Zorg ervoor dat de FJ400-batterij volledig is opgeladen.
2. Zorg ervoor dat de batterij veilig is bevestigd aan de FJ400.
3. Schakel de flitser in (ON) door de PowerIModel button (Aan/uit-modelknop) ingedrukt te houden totdat het opstartscherm verschijnt.

Montage

Montage op een lampstatief

1. Draai de hendel van de kantelbeugel tegen de klok in totdat de lamphouder loodrecht op de flitserbehuizing staat.
2. Draai de spanningsknop los die zich lager op de kantelbeugel bevindt.
3. Steek de lampstatiefpen in de 5/8"-16 mm kantelbeugelhouder van de FJ400.
4. Draai de spanningsknop vast om de flitser aan het lampstatief te bevestigen.

Modifiers bevestigen & verwijderen

Een Bowens-snelheidsring & modifier aansluiten

1. Zorg ervoor dat de flitser is uitgeschakeld en vijf minuten is afgekoeld.
2. Pak de snelheidsring vast die aan de modifier is bevestigd en lijn de drie vierkante montageblokken uit met de openingen aan de voorkant van de flitser.
3. Steek de snelheidsring erin en draai deze met de klok mee totdat de snelheidsring op zijn plaats vergrendelt.

Een Bowens-snelheidsring & modifier verwijderen

1. Zorg ervoor dat de flitser is uitgeschakeld en vijf minuten is afgekoeld.
2. Pak de snelheidsring vast die aan de modifier is bevestigd.
3. Schuif de snelheidsringontgrendeling van de flitser weg van de modifier.
4. Draai de snelheidsring van de modifier tegen de klok in totdat de drie vierkante montageblokken zijn uitgelijnd met de openingen. Trek de modifier weg van de flitser om deze los te maken.

Een op een paraplu gebaseerde modifier bevestigen

1. Zorg ervoor dat de flitser is uitgeschakeld en vijf minuten is afgekoeld.
2. Pak de schacht van de paraplu vast en schuif deze in de parapluhouder van de flitser.
3. Draai de spanningsschroef vast om de op een paraplu gebaseerde modifier vast te zetten.

Een op een paraplu gebaseerde modifier verwijderen

1. Zorg ervoor dat de flitser is uitgeschakeld en vijf minuten is afgekoeld.
2. Draai de spanningsschroef van de paraplu los.
3. Pak de schacht van de paraplu vast en schuif de paraplu voorzichtig uit de FJ400-parapluhouder.

Opmerking:

• Forceer nooit het plaatsen of verwijderen van een snelheidsring, paraplu's of modifiers.
• Wees voorzichtig bij het verwijderen van modifiers om de flitsbuis niet te beschadigen.
• De achthoekige parapluschacht past mogelijk niet in de FJ400-parapluhouder.

Firmware bijwerken

De FJ400-flitser is ontworpen met een USB-C-poort om alleen firmware-updates mogelijk te maken. Toekomstige firmware-updates zullen leiden tot verbeteringen in de prestaties, gewijzigde menu-opties en verbeterde menu-indelingen. Het wordt ten zeerste aangeraden om fjwestcott.com/firmware te bezoeken om te controleren of uw flitser de nieuwste firmware heeft.

De firmware installeren

1. Ga naar fjwestcott.com/firmware om het nieuwste firmware ZIP-bestand te zoeken en te downloaden.
   ( Opmerking: verschillende browsers pakken het ZIP-bestand mogelijk automatisch uit. Sla in dit scenario stap 3 over.)
2. Pak het bestand uit en open de uitgepakte map.
3.
   Lees ALLE BESTANDEN in de uitgepakte map (d.w.z. README, Changelog).
4. Zorg ervoor dat de FJ400 is uitgeschakeld (OFF) en is afgekoeld voordat u de batterij uit de flitser verwijdert.
5. Sluit de USB-A-naar-USB-C-kabel aan op de USB-C-poort van de FJ400.
6. Veelgebruikte besturingssystemen presenteren de flitser als een extern schijfapparaat.
   ( Opmerking: MacOS kan het externe apparaat op het bureaublad of in het Finder-venster weergeven.)
7. Zoek het .BIN-bestand op uw computer en sleep het bestand naar de FJ400 (extern apparaat).
   ( Opmerking: het bestand dat eindigt op .BIN is het ENIGE bestand dat naar de FJ400 wordt gekopieerd.)
8. Zodra het bestand volledig naar de FJ400 is gekopieerd, WERPT u de FJ400 uit de computer.
9. Verwijder de USB-C-kabel uit de FJ400 en bevestig de batterij opnieuw.
10. Druk op de Power I Model button (Aan/uit-modelknop) op de FJ400 om de firmware-update te starten.

• Als de FJ400 niet als extern apparaat wordt weergegeven nadat deze op de computer is aangesloten, koppelt u de USB-kabel los van beide apparaten, start u de computer opnieuw op en start u het firmware-installatieproces opnieuw.
• Het wordt aanbevolen om het firmware-update-installatieproces alleen te voltooien als het vermogensniveau van de aangesloten computer 50% is. Verlies van stroom van welke aard dan ook tijdens dit proces kan de FJ400 onbruikbaar maken en professionele reparatie vereisen.
• Het verwijderen van de USB-A-naar-USB-C-kabel van de FJ400 zonder de FJ400 correct van uw computer te verwijderen, kan de flitser onbruikbaar maken en professionele reparatie vereisen.
• Afhankelijk van het besturingssysteem en de actieve applicaties kan het kopiëren van de firmware van uw computer naar de FJ400 een paar minuten duren en/of het kopieerproces stoppen. Mocht dit gebeuren, sluit dan het voortgangsvenster van het kopiëren en probeer het opnieuw. Verdere kopieerproblemen kunnen vereisen dat de computer opnieuw wordt opgestart.

Telefoon: 800-886-1689 / 419-243-7311 (Internationaal)
E-mail: support@fjwestcott.com
Verzending: F.J. Westcott co, 1425-B Holland Rd. Maumee, OH 43537

Registreer uw nieuwe spullen online op FJWESTCOTT.COM/REGISTER

Bezoek WESTCOTTU.COM voor video's, pro-tips, inspiratie en meer!
