CRT SS 6900 Handleiding

BESCHRIJVING VAN DE SYMBOLEN

DC gebruiken
Droog bewaren
Schildsymbool
Waarschuwing

OPSLAG/TRANSPORT/GEBRUIK

Opslag: Klasse 1 -30/85% (° Vochtigheid)
Transport: -30/85% (° Vochtigheid)
Bedrijfstemperatuur -30 + 50°
Gebruikscyclus TX10%/RX90%

Deze transceiver voldoet aan de eisen van de Europese richtlijnen R&TTE en beantwoordt aan de Europese telecommunicatienormen EN 60950-1, EN 301 489-1/-15 en EN 301 783-1/-2.

Deze ontvangende zender werkt op niet-vrije frequenties in gebruik. De gebruiker dient in het bezit te zijn van een radioamateurlicentie (certificaat van radiozendamateur HAM) om deze te gebruiken (in uitzending) en alleen op de frequenties die zijn toegestaan in radioamateurs.

Dank u voor het kiezen van deze CRT voertuigtransceiver. CRT levert altijd producten van hoge kwaliteit. Hoewel vriendelijk ontworpen voor de gebruiker, is deze transceiver technisch ingewikkeld en sommige functies zijn mogelijk nieuw voor u. Beschouw deze handleiding als een persoonlijke tutorial van de ontwerpers, laat de handleiding u nu door het leerproces leiden en fungeer vervolgens als naslagwerk in de komende jaren.

INLEIDING

Welkom in de wereld van nieuwe radio's. Met het gebruik van SMT-technologie om de beste stabiliteit, betrouwbaarheid en ongekende kwaliteit te garanderen, is uw multifunctionele SS 6900 Radio 10-meter Radio een nieuwe stap in persoonlijke communicatie en is het zeker de beste keuze voor professionele gebruikers van radio's. Bovendien is de SS 6900 Radio, met meerdere aansluitpoorten in de radio, klaar voor toekomstige upgrades en functie-uitbreidingen. Om ervoor te zorgen dat u de radio optimaal gebruikt, dient u deze handleiding zorgvuldig te lezen voordat u uw SS 6900 Radio installeert en gebruikt.

FUNCTIES & KENMERKEN

1. Groot LCD-scherm dat frequentie en allerlei informatie weergeeft
2. DUBBELE DIGITALE BUIS VOOR KANAALWEERGAVE
3. GEBRUIK EL-technologie voor achtergrondverlichting
4. PA, CW. AM. FM, USB. LSB-modus
5. A, B, C, D, E, F, 6 banden in totaal, met 60 kanalen in elke band die kunnen worden geprogrammeerd
6. Frequentie-afstemstap kan 10HZ, 100HZ, 1KHZ of 10KHZ zijn
7. Meerdere CLARIFIER-bedieningsmodi
8. Flexibele menufuncties en pc-programmeerprogramma's om aan de uiteenlopende eisen van klanten te voldoen
9. ECHO-functie
10. SQ ASQ-functie (alleen FM- en AM-modus)
11. RF-VERSTERKINGSREGELING
12. RF PWR-REGELING
13. SCAN-FUNCTIE
14. RB-FUNCTIE
15. NB/ANL-FUNCTIE
16. DW DUAL-WATCH-FUNCTIE
17. BEEP-STEMPROMPT
18. +10KHZ-functie
19. SWR, S/RF, DC-spanningsweergavefunctie
20. TOT-functie
21. HI-CUT-FUNCTIE
22. EMG CALL
23. SWR-BESCHERMING
24. VOEDINGSSPANNENDBESCHERMING
25. Toetsvergrendelingsfunctie

RESET-FUNCTIE

(Fabrieksinstellingen herstellen)
Deze radio introduceert de RESET-FUNCTIE om ongelukken te voorkomen en een oplossing te bieden voor klanten die onbewust enkele functies hebben gewijzigd en niet weten hoe ze de normale instellingen moeten herstellen. De radio herstelt de fabrieksinstellingen zodra deze functie is geactiveerd.

Hoe te bedienen

1. Schakel de radio uit.
2. Houd de FUNC- en SCAN-toetsen tegelijkertijd ingedrukt en schakel vervolgens de radio in.
3. Laat de twee toetsen los wanneer het LCD-scherm "RES" (RES) weergeeft.
   Alle eerdere instellingen worden vervangen door de standaardwaarde wanneer het LCD-scherm "REND" (REND) weergeeft.

Alle eerdere instellingen worden vervangen door de standaardwaarde na het bedienen van de RESET-FUNCTIE.

INSTALLATIE

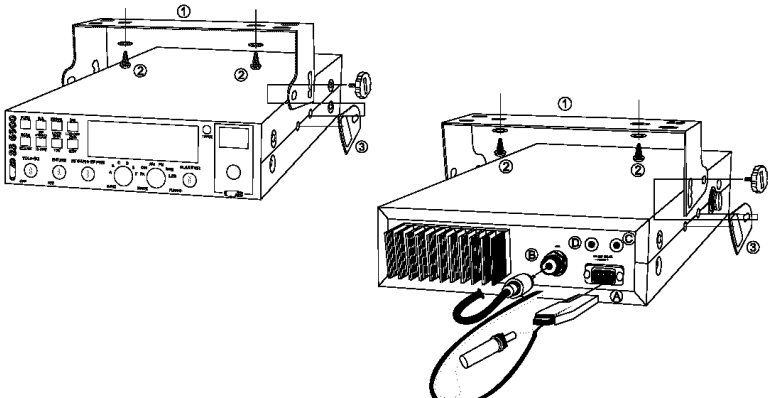

WAAR EN HOE U UW APPARAAT MOET MONTEREN

1. U dient de meest geschikte instelling te kiezen vanuit een eenvoudig en praktisch oogpunt.
2. Uw radio mag de bestuurder of de passagiers niet hinderen.
3. Vergeet niet om verschillende draden te voorzien voor doorgang en bescherming. (bijv.: stroom-, antenne-, accessoirekabels) zodat ze op geen enkele manier de besturing van voertuigen hinderen.
4. Gebruik voor de installatie van uw apparatuur de houder (1) en de meegeleverde zelftappende schroeven [2] (boordiameter 5 mm). Pas op dat u het elektrische systeem van het voertuig niet beschadigt tijdens het boren in het dashboard.
5. Vergeet niet om de rubberen verbindingen [3] tussen de TX en de steun te plaatsen, aangezien deze een schokabsorberend effect hebben dat een voorzichtige oriëntatie en aandraaien van de set mogelijk maakt
6. Kies waar u de microfoonsteun wilt plaatsen en onthoud dat het microfoonsnoer tot aan de bestuurder moet reiken zonder de bedieningselementen van het voertuig te hinderen.

ANTENNE INSTALLATIE

1. Uw antenne kiezen:
   Voor radio's geldt: hoe langer de antenne, hoe beter de resultaten. Uw dealer zal u helpen bij uw keuze van antenne. b) Antena Movel.
2. Mobiele antenne:
   • Moet worden bevestigd aan het voertuig waar een maximum is van metalen oppervlak (aardvlak), uit de buurt van voorruitbevestigingen.
   • Er zijn twee soorten antennes: voorgereguleerde antennes die moeten worden gebruikt op een goed aardvlak (bijv. autodak of kofferbakdeksel), en verstelbare antennes die een veel groter frequentiebereik bieden en op een kleiner aardvlak kunnen worden gebruikt.
     Voor een antenne die door middel van boren moet worden bevestigd, heeft u een goed contact nodig tussen de antenne en het aardvlak. Om dit te bereiken, dient u het oppervlak licht te bekrassen waar de schroef en de aandraaister moeten worden geplaatst
   • Pas op dat u de coaxkabel niet beknelt of platdrukt (aangezien dit het risico van defecten en/of kortsluiting met zich meebrengt).
   • Sluit de antenne aan op locatie (B).
3. Vaste antenne:
   Een vaste antenne moet in een zo vrij mogelijke ruimte worden geïnstalleerd. Als deze aan een mast is bevestigd, zal het misschien nodig zijn om deze vast te zetten, volgens de geldende wetten (u dient professioneel advies in te winnen). Alle SS 6900-antennes en -accessoires zijn ontworpen om maximale efficiëntie te geven aan elke radio binnen het bereik.


STROOMAANSLUITING

Uw RADIO is beschermd tegen een omkering van de polariteit. Voordat u hem inschakelt, wordt u echter aangeraden alle aansluitingen te controleren. Uw apparatuur moet worden gevoed met een continue stroom van 12 volt (A). Tegenwoordig hebben de meeste auto's en vrachtwagens een negatieve aarde. U kunt dit controleren door ervoor te zorgen dat de negatieve pool van de accu is aangesloten op het motorblok of op het chassis. Als dit niet het geval is, dient u uw dealer te raadplegen.

Vrachtwagens hebben over het algemeen twee accu's om een spanning van 24 volt te leveren, in welk geval het nodig zal zijn om een 24/12 volt-omvormer in het elektrische circuit te plaatsen. De volgende aansluitstappen moeten worden uitgevoerd met de voedingskabel losgekoppeld van de set.

1. Controleer of de accu 12 volt is.
2. Zoek de positieve en negatieve polen van de accu (+ is rood en - is zwart). Mocht het nodig zijn om de voedingskabel te verlengen, gebruik dan hetzelfde of een superieur type kabel,
3. Het is noodzakelijk om uw TX aan te sluiten op een permanente en (-). We raden u aan om de voedingskabel rechtstreeks op de accu aan te sluiten (aangezien de aansluiting van de TX-kabel op de bedrading van de autoradio of andere delen van het elektrische circuit in sommige gevallen de kans op storing kan vergroten).
4. Sluit de rode draad (+) aan op de positieve pool van de accu en de zwarte (-) draad op de negatieve pool van de accu.
5. Sluit de voedingskabel aan op uw radio.

Vervang de originele zekering (10A) nooit door een zekering met een andere waarde.

BASISHANDELINGEN DIE MOETEN WORDEN UITGEVOERD VOORDAT U UW SET VOOR DE EERSTE KEER GEBRUIKT

(zonder de <<Push-To-Talk>> schakelaar op de microfoon te zenden of te gebruiken)

1. Sluit de microfoon aan
2. Controleer de antenneaansluitingen
3. Schakel de set in door aan de volumeknop met de klok mee te draaien
4. Draai de squelch-knop naar minimum
5. Pas het volume aan tot een comfortabel niveau
6. Ga naar kanaal 20 D-band door gebruik te maken van de UP- of DN-toets op de microfoon of de draaiknop,

AANPASSING VAN SWR

(staande golfverhouding)

Dit moet worden uitgevoerd wanneer u uw radio voor de eerste keer gebruikt (en telkens wanneer u uw antenne opnieuw positioneert). De aanpassing moet worden uitgevoerd in een obstakelvrij gebied.

Aanpassing met een ingebouwde SWR-meter of externe SWR-meter

1. Om de SWR-meter aan te sluiten Sluit de SWR-meter aan tussen de radio en de antenne zo dicht mogelijk bij de radio (gebruik een kabel van maximaal 40 cm).
2. Om de SWR-meter aan te passen
   • Zet de TX op kanaal 20 D-band in FM.
   • Zet de schakelaar op de SWR-meter op positie CAL of FWD.
   • Druk op de <<Push-To-Talk>> schakelaar op de microfoon om te zenden.
   • Breng de indexnaald naar door de kalibratietoets te gebruiken.
   • Verander de schakelaar naar positie SWR (uitlezing van het SWR-niveau).
     De uitlezing op de meter moet zo dicht mogelijk bij 1 liggen. Als dit niet het geval is, moet u uw antenne opnieuw afstellen om een uitlezing te krijgen die zo dicht mogelijk bij 1 ligt (een SWR-uitlezing tussen 1 en 1,8 is acceptabel).
   • Het zal noodzakelijk zijn om de SWR-meter opnieuw te kalibreren na elke aanpassing van de antenne.

HOE DE INTERNE SWR-METER TE GEBRUIKEN

• Zet TX op kanaal 20 D-band in FM.
• Druk op de <<Push-to-talk>> knop op de microfoon om te zenden.
• Op dat moment geeft het LCD-scherm de SWR-waarde weer, die zo dicht mogelijk bij 1 moet liggen. Als dit niet het geval is, moet u uw antenne opnieuw afstellen om een SWR-waarde te verkrijgen die zo dicht mogelijk bij 1 ligt (een SWR-uitlezing tussen 1 en 1,8 is acceptabel).

UW APPARAAT GEBRUIKEN

LCD-SCHERM

7 cijfers: Geeft frequentie en andere informatie weer.
Indicatiebalken: Geeft RX, RSSI, PA, PWR, SWR aan
De eerste decimaal: Verschijnt wanneer het huidige kanaal wordt bewerkt met SCAN DEL.
FUNC: Verschijnt na het indrukken van de FUNC-toets
AQ: Verschijnt wanneer de ASQ-functie is gestart (alleen voor AM/FM).
RB: Verschijnt wanneer de Roger beep-functie is gestart (ingeschakeld).
NB/ANL: Verschijnt wanneer de NB/ANL-functie is gestart (ingeschakeld).
BP: Verschijnt wanneer de BP-functie is gestart (ingeschakeld).
ECHO: Verschijnt wanneer de ECHO-functie is gestart (ingeschakeld).
VOIC: Verschijnt wanneer de VOIC-functie is gestart. Deze is uitgeschakeld op deze radio.
HI-CUT: Verschijnt wanneer de HI-CUT-functie is gestart.
DW: Verschijnt wanneer de DW-functie is gestart.
10K: Verschijnt wanneer de 10KHZ-functie is gestart.
EMG: Verschijnt wanneer het EMG-kanaal wordt gebruikt.
SWR: Verschijnt wanneer SWR wordt gebruikt.
SRF: Verschijnt wanneer S/RF wordt gebruikt.
SC: Verschijnt SCAN wordt gebruikt.
PA, CW. AM. FM. USB. LSB: Geeft verschillende bedieningsmodi aan.

1. Verschijnt wanneer de CLARIFIER-functie FINE werkt.
2. Verschijnt wanneer de CLARIFIER-FUNCTIE COARSE werkt of RT werkt.
3. Verschijnt wanneer de CLARIFIER-FUNCTIE de frequentie van de verzending regelt.

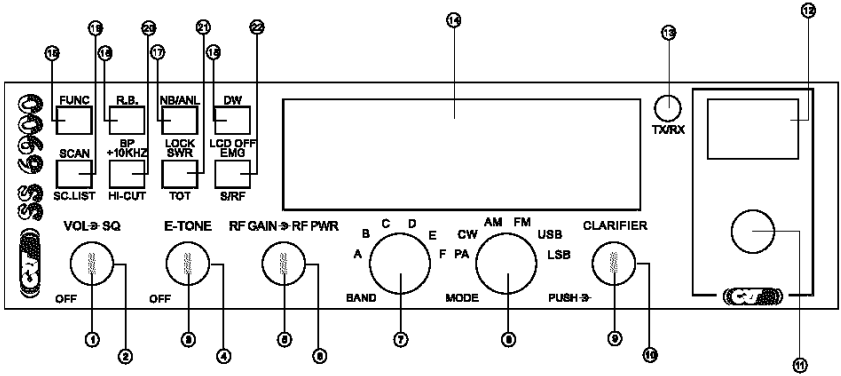

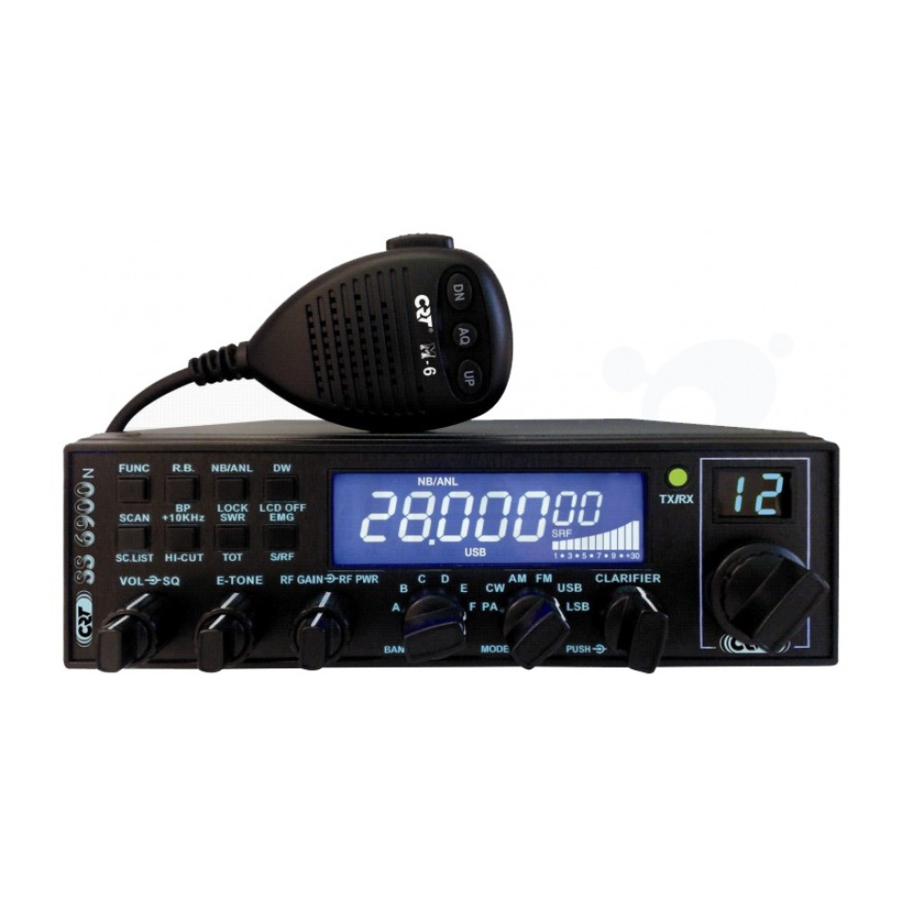

VOORPANEEL

1. OFF/ON/VOLUME (Binnenste dubbel concentrisch)
   Draai met de klok mee om de radio in te schakelen en het gewenste volumeniveau in te stellen. In de normale bedrijfsstand wordt de VOLUME-knop gebruikt om het uitgangsvolume aan te passen dat wordt verkregen via de transceiverluidspreker of de externe luidspreker of de externe PA-luidspreker, indien gebruikt.
2. SQUELCH (Buitenste dubbel concentrisch)
   Deze knop wordt gebruikt om achtergrondruis van de ontvanger uit te schakelen of te elimineren als er geen inkomend signaal is. Voor maximale gevoeligheid van de ontvanger is het gewenst dat de knop alleen wordt aangepast tot het punt waarop de achtergrondruis van de ontvanger of de omgevingsruis is geëlimineerd. Draai volledig tegen de klok in en vervolgens langzaam met de klok mee totdat de ruis van de ontvanger verdwijnt. Elk te ontvangen signaal moet nu iets sterker zijn dan de gemiddelde ontvangen ruis. Verdere rotatie met de klok mee verhoogt het drempelniveau dat een signaal moet overwinnen om te worden gehoord. Alleen sterke signalen zijn hoorbaar bij een maximale instelling met de klok mee.
3. ECHO (Binnenste dubbel concentrisch)
   Deze schakelaar wordt gebruikt om het echo-effect te regelen.
4. TONE (Buitenste dubbel concentrisch)
   Deze schakelaar wordt gebruikt om de intervallen van het echogeluid te regelen.
5. RG GAIN (Binnenste dubbel concentrisch)
   Deze schakelaar is voor het aanpassen van de gevoeligheid tijdens ontvangst. Voor langeafstandscommunicatie moet RF GAIN op maximaal worden ingesteld. RF GAIN kan worden verminderd om vervorming te voorkomen wanneer uw correspondent dichtbij is en wanneer hij geen RF POWER heeft. De normale instelling van deze functie is maximaal (volledig met de klok mee).
6. RF POWER (Buitenste dubbel concentrisch)
   Het aanpassen van het uitgangsvermogen is alleen voor AM en FM rmde. Het verminderen van het vermogen is toegestaan bij communicatie met een persoon die geen RF GAIN heeft. De normale positie van deze functie is ingesteld op maximaal, volledig met de klok mee.
7. BAND SELECTOR
   Draai deze schakelaar om de A-, B-, C-, D-, E-, F-band van de bediening te selecteren
8. MODE(PA/CW/AM/FM/USB/LSB)
   Met deze schakelaar kunt u de modulatiemodus PA, CW, AM, FM, LSB of USB selecteren. Uw modulatiemodus moet overeenkomen met die van uw correspondent. De modusschakelaar verandert tegelijkertijd de werkingsmodus van zowel de zender als de ontvanger.
   Frequentiemodulatie/FM: voor communicatie in de buurt op een vlak, open veld.
   Amplitudemodulatie/AM: Communicatie op een veld met reliëf en obstakels op middellange afstand (het meest gebruikt).
   Bovenste en onderste zijband/USB-LSB: Wordt gebruikt voor communicatie over lange afstand (afhankelijk van de voortplantingsomstandigheden).
9. CLARIFIER
   Dit is de frequentie-afstemknop die kan worden ingesteld als verschillende modi (zie CLA-specificaties in het functiemenu voor meer informatie).
10. PUSH
    Dit is de PUSH-toets die kan worden ingesteld als verschillende modi (zie PSH-specificaties onder Functiesmenu voor meer informatie).
11. CHANNEL SELECTOR
    Draai deze schakelaar om elk gewenst kanaal te selecteren uit veertig burgersbandkanalen. Het geselecteerde kanaal verschijnt op de LED direct boven de kanaalselectorknop.
12. CHANNEL INDICATOR
    Genummerde LED geeft het geselecteerde kanaal aan waarop moet worden gewerkt.
13. ONTVANGER,'VERZENDINDICATOR
    Wanneer het ontvangt, is de LED groen. De LED is rood wanneer het verzendt.
14. LCD DISPLAY
    Geeft frequentie, allerlei informatie en pictogrammen weer.
15. FUNC
    Dit is een functionele toets. Houd deze toets 2 seconden ingedrukt om het instellingenmenu Functies te openen (zie Functiesmenu voor meer informatie). Druk op de FUNC-toets en een andere individuele toets om de tweede functies te realiseren die onder de knop zijn gezeefdrukt. Druk bijvoorbeeld op de FUNC-toets, gevolgd door de RB-toets om de BP-functie te realiseren. Druk op de FUNC-toets, gevolgd door DW om de LCD OFF-functie te realiseren.
    Details operaties zijn als volgt:
    Druk op de FUNC-toets, het "FUNC"-pictogram verschijnt op het LCD-scherm. Laat de FUNC-toets los en druk vervolgens op andere toetsen om de tweede functies te realiseren die onder de knop zijn gezeefdrukt. "FUNC+ Keypad name" moet worden gebruikt in de volgende bedieningsinstructies.
16. ROGER BEEP OF BEEP-FUNCTIE
    1. RB
       Druk op de "RB"-toets om de "ROGER BEEP"-functie in te schakelen met het pictogram op het LCD-scherm. Druk herhaaldelijk op de toets om de functie in/uit te schakelen. Wanneer de RB-functie is ingeschakeld, verzendt de radio automatisch het audiosignaal aan het einde van uw verzending. De luisteraar kan gemakkelijk opmerken dat uw verzending voorbij is via het signaal.
    2. FUNC+RB
       Druk op FUNC+RB om de BP-functie te realiseren. Het is een prompting-functie met het pictogram "BP" op het LCD-scherm. De luidspreker zou een BEEP uitzenden om te vragen wanneer op een toets wordt gedrukt. Druk herhaaldelijk op FUNC+RB om de functie in/uit te schakelen.
17. NB/ANL of LOCK
    1. Druk op de NB/ANL-toets om de NB/ANL-functie in te schakelen met het pictogram "NB/ANL" op het LCD-scherm. Druk herhaaldelijk op de toets om de functie Noise Blanker/Automatic Noise Limiter in/uit te schakelen. Met deze filters kunt u achtergrondgeluiden en sommige ontvangstinterferenties verminderen.
    2. FUNC+NB/ANL Druk op FUNC+NB/ANL om de functie toetsenbordvergrendeling te realiseren. Wanneer deze functie is ingeschakeld, zijn alle toetsen ongeldig, behalve PTT, BAND SWITCH en MODE SWITCH. Wanneer u op een toets drukt, behalve PTT, BAND SWITCH, MODE SWITCH, wordt het LOCK-pictogram op het LCD-scherm weergegeven. Deze situaties geven aan dat het toetsenbord is vergrendeld. Druk herhaaldelijk op FUNC*NB/ANL om de functie in/uit te schakelen.
18. DW of LCD OFF
    1. De DW-functie (dual watch) maakt automatische alternatieve bewaking van twee kanalen mogelijk. Raadpleeg de volgende procedures om deze functie in te schakelen.
       Om de DW-functie in te schakelen, draait u eerst de SQ-knop met de klok mee totdat de achtergrondruis is uitgeschakeld. Selecteer het eerste te bewaken kanaal met behulp van de CHANNEL SELECTOR-knop of de kanaalselectietoetsen op de microfoon, druk op de DW-toets en het DW-pictogram knippert op het LCD-scherm. Volg vervolgens de bovenstaande procedures om het tweede te bewaken kanaal te selecteren. Druk ten slotte nogmaals op de DW-toets en de twee bewakingskanalen worden afwisselend op het LCD-scherm aangegeven. De radio begint automatisch met het bewaken (scannen) van de twee kanalen. Wanneer op een van de kanalen een signaal wordt gedetecteerd, stopt het scannen en is het mogelijk om naar de communicatie op dat kanaal te luisteren. Druk op PTT om op dit kanaal te verzenden. Als er binnen 5 seconden geen verzending of gedetecteerd signaal op dat kanaal is (de tijd om het scannen te hervatten kan worden geprogrammeerd met pc-software), zal de radio het scannen hervatten. Wanneer de DW-functie is ingeschakeld, verschijnt het DW-pictogram op het LCD-scherm. Om de DW-functie te verlaten, drukt u op de DW-toets of de PTT-toets.
       Het scantype hierboven is de SQ-modus onder SCA Selection in het functiemenu. Als de Ti-modus is geselecteerd en er een geldig signaal wordt gedetecteerd, start de radio nog steeds met scannen wanneer het tijd is om het scannen te hervatten, ongeacht of er een signaal is of niet in het huidige kanaal.
    2. FUNC+DW
       Wanneer deze functie is ingeschakeld, wordt het LCD-scherm uitgeschakeld (LCD OFF).
       Herhaal deze bewerking om de functie IN/UIT te schakelen.
19. SCAN OR Scan.list
    1. SCAN
       Automatisch scannen van bezette kanalen.
       Druk op de SCAN-toets om de SCAN-functie in te schakelen. Voordat u de SCAN-functie inschakelt, draait u eerst de SQ-knop met de klok mee totdat de achtergrondruis is uitgeschakeld. Druk vervolgens op de SCAN-toets, de radio scant automatisch alle kanalen continu in de scanlijst en het SC-pictogram verschijnt op het LCD-scherm.
       Wanneer een signaal wordt gedetecteerd op een kanaal, stopt het scannen op dit kanaal. U kunt de oproep ontvangen en ook op dit kanaal verzenden door op de PTT-toets te drukken. Als er binnen 5 seconden geen verzending of gedetecteerd signaal op dat kanaal is (de tijd om het scannen te hervatten kan worden geprogrammeerd met pc-software), begint de radio opnieuw met scannen. Om de SCAN-functie te verlaten, drukt u op de SCAN-toets of de PTT-toets. Het scantype hierboven is de SQ-modus onder SCA Selection in het functiemenu. Als de Tl-modus is geselecteerd en er een geldig signaal wordt gedetecteerd, start de radio nog steeds met scannen wanneer het tijd is om het scannen te hervatten, ongeacht of er een signaal is of niet in het huidige kanaal.
    2. FUNC+SCAN
       SC.LIST (Scan ADD of Delete). Druk op FUNC+SCAN om het huidige kanaal uit de scanlijst te verwijderen. Het eerste cijfer op het LCD-scherm wordt weergegeven. Wanneer de scanfunctie is ingeschakeld, slaat de radio het verwijderde kanaal over. Herhaal deze bewerking om kanalen toe te voegen of te verwijderen uit de scanlijst.
20. +10KHZ or HI-CUT
    1. +10KHZ
       Druk op deze toets om de frequentie met 10 kHz te verhogen.
       Wanneer u op deze toets drukt, verschijnt 10KHZ op het LCD-scherm en de frequentie van de kanalen wordt met 10 KHZ verhoogd. Herhaal deze bewerking om deze functie IN/UIT te schakelen.
    2. FUNC+ +10KHZ
       Druk op FUNC+10KHZ om de HI-CUT-functie te realiseren. Zodra deze functie is ingeschakeld, zou de radio hoogfrequente interferentie uitschakelen. Het gebruik ervan is afhankelijk van de ontvangstomstandigheden.
       Wanneer deze functie is ingeschakeld, verschijnt "HI-CUT" op het LCD-scherm. Herhaal deze bewerking om de functie IN/UIT te schakelen.
21. SWR OR TOT
    1. SWR
       Wanneer u op deze toets drukt, verschijnt het pictogram "SWR" op het LCD-scherm. Bij het verzenden geven SRF-balken de SWR-waarde aan in plaats van de PA- of PWR-waarde. Een balk die op het LCD-scherm wordt weergegeven, geeft aan dat de SWR-waarde 1,0 is. Elke extra balk geeft elke toegevoegde waarde van 0,1 aan. Herhaal deze bewerking om de functie IN/UIT te schakelen.
    2. FUNC+ SWR
       Wanneer u op deze toets drukt, wordt TOT ON of TOT OFF 2 seconden op het LCD-scherm weergegeven. Herhaal deze bewerking om de functie IN/UIT te schakelen. Wanneer ON op het LCD-scherm verschijnt, kunnen gebruikers op PTT drukken om te verzenden. Vervolgens zou de radio de verzendduur timen. Zodra de duur de ingestelde TOT-tijd overschrijdt (programmeerbaar), zou de radio een spraakprompt uitzenden en automatisch stoppen met verzenden en terugkeren naar de ontvangststatus. Deze functie is bedoeld om de radio te beschermen tegen schade aan de vermogensbuis door oververhitting veroorzaakt door lange verzending.
22. EMG OR S/RF
    1. EMG realiseert Emergency Channel Call. Wanneer zich een noodsituatie voordoet, schakelt de radio over naar het vooraf ingestelde kanaal om onmiddellijk te communiceren. Vervolgens wordt het pictogram "EMG" op het LCD-scherm weergegeven. Druk nogmaals op de EMG-toets om terug te keren naar het vorige kanaal.
    2. FUNC + S/RF
       S/RF is de schakelaar van de S/RS-indicatiebalk van TX's of RX's. Wanneer deze functie is ingeschakeld, wordt het pictogram "SRF" op het LCD-scherm weergegeven. Herhaal deze bewerking om de functie IN/UIT te schakelen.

ACHTERPANEEL

23. POWER
    Accepteer 13,8 V DC-voedingskabel met ingebouwde zekering (10 Amp) om aan te sluiten.
24. EXT SP of PA SP
    EXT SP
    Accepteer 4 tot 8 ohm, 4 watt externe luidspreker om aan te sluiten. Wanneer een externe luidspreker op deze aansluiting is aangesloten, wordt de ingebouwde luidspreker automatisch losgekoppeld.
    PA SP
    Het wordt gebruikt om een PA-luidspreker aan te sluiten. Voordat u PA bedient, moet u eerst een PA-luidspreker op deze aansluiting aansluiten.
25. ATTENNA
    Accepteer 50 ohm coaxkabel met een type PL-259-stekker om aan te sluiten.
26. CW KEY
    Deze aansluiting is voor morsecodebediening; Om te werken, sluit u een CW-sleutel aan op deze aansluiting en plaatst u de MODE-schakelaar in de CW-positie (pictogram "CW" op het LCD-scherm)

PRESS-TO-TALK-MICROFOON

De ontvanger en zender worden bediend door de Press-To-Talk-schakelaar op de microfoon.
Druk op de schakelaar om te verzenden en laat deze vervolgens los om te ontvangen. Houd tijdens het verzenden de microfoon vijf centimeter van de mond en spreek duidelijk met een normale "stem". De radio's worden compleet geleverd met een dynamische microfoon met lage impedantie (150 Ohm).

1. PTT
   Verzendtoets, druk erop om te spreken en los te laten om een bericht te ontvangen.
2. UP/DN
   Met deze toets kunt u een kanaalnummer verhogen of verlagen
3. AQ
   1. Wanneer de radio een oproep ontvangt, drukt u op deze toets om de ASQ-functie (Automatic Squelch Control) in te schakelen. Vervolgens verschijnt "AQ" op het LCD-scherm. Druk herhaaldelijk op deze toets om de functie in/uit te schakelen.
   2. Wanneer de radio een oproep ontvangt, houdt u deze toets langer dan 2 seconden ingedrukt om de signaalbewakingsfunctie in te schakelen. Op dit moment zou de radio, ongeacht of de radio een signaal ontvangt of niet, het huidige kanaal detecteren om te controleren of het huidige kanaal een zwak signaal heeft - Laat de AQ-toets los om deze functie te verlaten.
   3. Door PTT en AQ tegelijkertijd in te drukken, zou de radio een single-tone uitzenden. Deze toon is bedoeld om twee communicatiepartijen te helpen en eraan te herinneren de frequentie aan te passen. De frequentie van deze toon is instelbaar.
   4. ASQ (Automatic Squelch Control)
      ASQ-bedieningsinstelling.lt heeft dezelfde functie als de AQ-knop op de microfoon.
4. MICROPHONE
   De radio's worden compleet geleverd met een dynamische microfoon met lage impedantie (150 Ohm).

FUNCTION MENU INSTELLING

De initiële functies en parameters kunnen worden gewijzigd via de volgende instellingen en bewerkingen. Lees de volgende instructie voordat u de gewenste wijzigingen aanbrengt.
Om het functie-menu te openen: houd in de AAN-stand de FUNC-toets langer dan 2 seconden ingedrukt en laat vervolgens de FUNC-toets los om het functie-menu te openen. Druk in deze toestand op de FUNC-toets om een ander functiemenu te selecteren, CHANNEL SELECTOR schakelt om de gegevens van het functiemenu te wijzigen.

1. STP (Frequentie Afstemstap)
   Dit menu is om de afstemstap in te stellen bij het aanpassen van de frequentie met de CLARIFIER-knop
   Opties: 10HZ,.100HZ, 1KHZ, 10KHZ
   Standaard: 10HZ

2. CLA (CLARIFIER knop functies instelling)
   Dit menu is om functies in te stellen die worden ingeschakeld door de CLARIFIER-knop. Opties zijn als volgt:
   FIN: Fijne regeling. Wanneer deze optie is geselecteerd, kunnen gebruikers de ontvangstfrequentie nauwkeurig afstemmen door aan de CLARIFIER-knop te draaien. Tijdens het afstemmen kan de zendfrequentie niet worden geregeld met de knop en verschijnt het pictogram "1" op het LCD-scherm.
   RT: Wanneer deze optie is geselecteerd, kunnen gebruikers de frequentie van zowel zenden als ontvangen regelen. Tijdens het afstemmen verschijnt het pictogram "2" op het LCD-scherm.
   T: Wanneer deze optie is geselecteerd, kunnen gebruikers alleen de zendfrequentie regelen. Tijdens het afstemmen verschijnt het pictogram "3" op het LCD-scherm.
   Standaard: RT

3. PUS (PUSH Functie instelling)
   Dit menu is om functies in te stellen die worden gerealiseerd via de PUSH-knop. Opties zijn als volgt:
   COA: Wanneer deze optie is geselecteerd, drukt u op PUSH en draait u aan de CLARIFIER-knop om de COARSE-functie te realiseren.
   Wanneer u op deze toets drukt, verschijnt het pictogram "2" helemaal links op het LCD-scherm. Draai in deze toestand aan de CLARIFIER-knop om de frequentie van zowel zenden als ontvangen te wijzigen.
   T: Wanneer deze optie is geselecteerd, drukt u op PUSH en draait u aan de CLARIFIER-knop om de zendfrequentie te wijzigen. Wanneer u op deze toets drukt, wordt het pictogram "3" helemaal links op het LCD-scherm weergegeven. Draai in deze toestand aan de CLARIFIER-knop om alleen de zendfrequentie te wijzigen.
   STP: Wanneer deze optie is geselecteerd, wijzigt de PUSH-functie de Frequency Tuning Step van de CLARIFIER-knop. Druk op deze toets, waarna de overeenkomstige frequentiebit knippert.
   Standaard: STP

4. ASQ (Automatic Squelch Control)
   ASQ controle instelling. Het heeft dezelfde functie als de AQ-knop op de microfoon.
   Standaard: OFF

5. TOT (Transmitting Time-out-Timer)
   Dit menu is om de zend-TOT-tijd in te stellen. Wanneer de PTT-toets langer dan de vooraf ingestelde tijd wordt ingedrukt, stopt de radio automatisch met zenden en geeft de luidspreker een spraakaanwijzing totdat de PTT-toets wordt losgelaten. Daarna kan de radio weer zenden.
   Opties: 30-600s
   Stap: 30s
   Standaard: 180s

6. SC Scanning Type Selectie
   Dit menu is om het scantype in te stellen. Opties zijn als volgt:
   SQ: Wanneer SQ is geselecteerd, stopt het scannen wanneer een geldig signaal wordt gedetecteerd. De radio hervat het scannen nadat het signaal 5 seconden is verdwenen.
   Tl: Wanneer Tl is geselecteerd, stopt het scannen wanneer een geldig signaal wordt gedetecteerd. De radio hervat het scannen 5 seconden later, ongeacht of het signaal verdwijnt of niet.
   Standaard: SQ

7. TSR (Transmitting SWR protection)
   Dit menu is om te kiezen of de Transmitting SWR Protection-functie moet worden ingeschakeld of niet.
   ON: Wanneer ON is geselecteerd, detecteert de radio de SWR van de antenne. Zodra de SWR de vooraf ingestelde SWR overschrijdt, verbiedt de radio automatisch het zenden en geeft de luidspreker een spraakaanwijzing. Vervolgens wordt het pictogram "HI S" op het LCD-scherm weergegeven om u eraan te herinneren dat de antenne-SWR te hoog is of dat de antenne niet goed is aangesloten.
   OFF: Wanneer OFF is geselecteerd, is de SWR Protection-functie uitgeschakeld.
   OPMERKING: Om de radio te beschermen tegen lange uitzendingen onder hoge SWR, start de radio automatisch SWR Protection zodra de SWR-waarde hoger is dan 20:1.
   Standaard: ON (SWR=<10:1)

8. TDC (Power Supplied Voltage Protection)
   Dit menu is om te kiezen of de Power supplied Voltage Protection-functie moet worden ingeschakeld of niet.
   ON: Wanneer ON is geselecteerd, detecteert de radio de geleverde spanning. Zodra de spanning de vooraf ingestelde spanning overschrijdt, toont de radio "DC LO" of "DC HI" om u eraan te herinneren dat de spanning niet normaal is. Ondertussen verbiedt de radio het zenden en geeft een pieptoon.
   OFF: Wanneer OFF is geselecteerd, is de Power Supplying Voltage uitgeschakeld.
   Standaard: ON (DC 10.5V-16V)

9. TLD (Inhoud weergegeven op het LCD-scherm tijdens het zenden)
   Dit menu is om de inhoud in te stellen die op het LCD-scherm wordt weergegeven tijdens het zenden.
   TF: Wanneer TF is geselecteerd, toont het LCD-scherm de zendfrequentie tijdens het zenden.
   SR: Wanneer SR is geselecteerd, toont het LCD-scherm de SWR-waarde van de antenne tijdens het zenden, bijvoorbeeld: "12" op het LCD-scherm.
   BAT: Wanneer BAT is geselecteerd, toont het LCD-scherm de geleverde spanning tijdens het zenden, bijvoorbeeld: "13.8DC" op het LCD-scherm.
   TOT: Wanneer TOT is geselecteerd, toont het LCD-scherm de resterende TOT-tijd tijdens het zenden. En TOT telt af totdat de resterende tijd 0 is, bijvoorbeeld: "170" weergegeven op het LCD-scherm.
   Standaard: TF

10. RBF (ROGER BEEP Frequentie Instelling)
    Dit menu is om de frequentie van Roger Beep te selecteren. Het frequentiebereik is 300KHZ-3KHZ De verschuivingsstap is 10HZ.
    Standaard: 1050HZ

11. RBT (ROGER BEEP Holding Time)
    Dit menu is om Roger Beep Holding Tlme te selecteren van 50ms-1000ms. De verschuivingsstap is 50ms.
    Standaard: 500ms

12. CFR (CW Side Tone Frequency)
    Dit menu is om CW Side Tone Frequency te selecteren van 300HZ-3KHZ, de verschuivingsstap is 10HZ.
    Standaard: 1050HZ

13. TON (Transmitting Single-Tone Frequency)
    Dit menu is om Transmitting Single-Tone Frequency te selecteren van 300HZ-3KHZ. De Shift-stap is 10HZ.
    Standaard: 1050HZ TX MON

14. Dit menu is om het Talkback Monitoring Volume in te stellen voor verzonden spraakberichten.
    TES: In de zendstatus en ECHO-effect is AAN, kunnen gebruikers hun eigen stem horen in de radio die ze gebruiken wanneer TES AAN staat. U kunt deze functie in- of uitschakelen via de CLARIFIER-selector.
    Standaard: ON


TNS: In de zendstatus en de ECHO-functie is UIT, kunnen gebruikers hun eigen stem horen in de radio die ze gebruiken wanneer TNS AAN staat. U kunt deze functie in- of uitschakelen via de CLARIFIER-selector.
Standaard: OFF

WERKINGSPROCEDURE OM TE ONTVANGEN

1. Zorg ervoor dat de voeding, microfoon en antenne op de juiste connectoren zijn aangesloten voordat u naar de volgende stap gaat.
2. Schakel de radio in door de VOLUME-regelaar met de klok mee te draaien.
3. Draai aan de VOLUME-knop om een comfortabel luistervolume in te stellen.
4. Zet de MODE-schakelaar op de gewenste modus.
5. Zet de CHANNEL-keuzeschakelaar om het gewenste kanaal te selecteren.
6. Zet de RF-versterkingsregelaar helemaal met de klok mee op maximale RF-versterking.
7. Luister naar het achtergrondgeluid van de luidspreker. Draai de SQUELCH-regelaar langzaam met de klok mee totdat het geluid verdwijnt (er mag geen signaal aanwezig zijn). Laat de regelaar in deze stand staan. De Squelch is nu correct afgesteld. De ontvanger blijft stil totdat er daadwerkelijk een signaal wordt ontvangen. Draai de regelaar niet te ver door, anders zijn sommige van de zwakkere signalen niet te horen.

WERKINGSPROCEDURE OM TE ZENDEN

1. Selecteer het gewenste transmissiekanaal.
2. Druk op de Push-To-Talk (PTT)-schakelaar op de microfoon en spreek met een normale stem.

VOORZORGSMAATREGELEN

Neem de volgende voorzorgsmaatregelen in acht om brand, persoonlijk letsel of schade aan de transceiver te voorkomen.
Probeer uw transceiver niet te configureren tijdens het rijden, dit is gevaarlijk.
Deze transceiver is ontworpen voor een 13,8V DC-voeding. Gebruik geen 24V-batterij om de transceiver van stroom te voorzien.
Plaats de transceiver niet in overmatig stoffige, vochtige of natte gebieden, noch op onstabiele oppervlakken.

Sluit de antenne niet aan tijdens de transmissie, risico op brandwonden of elektrische schokken.
Houd het uit de buurt van interfererende apparaten (zoals tv, generator enz.) apparaten (zoals tv, generator enz.)
Degenen die een pacemaker dragen, wordt geadviseerd om tijdens de transmissie uit de buurt van de antenne te blijven, vooral bij hoog vermogen, en deze vooral niet aan te raken.
Laat nooit metalen voorwerpen of son elektrisch contact met het onderdeel of de interne elektrische aansluiting in verband met het risico op elektrische schokken.

Vermijd blootstelling van de transceiver aan temperaturen onder -30 ° C en boven +60 ° C, de temperatuur van het dashboard in een voertuig kan soms hoger zijn dan 80 ° C, wat onherstelbare schade aan uw machine kan veroorzaken bij langdurige blootstelling. Niet blootstellen aan langdurig direct zonlicht of in de buurt van verwarming plaatsen.
Plaats niets bovenop het apparaat dat de koeling zou kunnen belemmeren
Controleer of uw batterij voldoende is opgeladen om te voorkomen dat de batterij snel leegraakt.
Het is belangrijk om uw apparaat uit te schakelen voordat u het voertuig start om schade veroorzaakt door pieken in de ontsteking te voorkomen.
Bij het vervangen van de zekering moet u een zekering van het type 10A 250V F gebruiken. In geen geval een hogere waarde!. Anders brandgevaar.
Als er een abnormale geur of rook uit de transceiver komt, schakel dan onmiddellijk de stroom uit. Neem contact op met een CRT-servicestation of uw dealer.
Zend niet langdurig uit met een hoog uitgangsvermogen; de transceiver kan oververhit raken.
Buiten bereik van kinderen houden.

WAARSCHUWING

Om de radio te gebruiken, sluit u eerst de antenne aan op de locatie op het achterpaneel van de apparatuur en stelt u vervolgens de SWR (Standing Wave Ratio) in voordat u gaat zenden. Als u dit niet doet, kan dit leiden tot vernietiging van de vermogensversterker, wat niet onder de garantie valt.

Let op:

• Voordat u uw transceiver gebruikt, sluit u een antenne aan op de connector PL aan de achterkant en controleert u de SWR voordat u uitzendt. Een te belangrijke SWR kan leiden tot de vernietiging van de transistors van het vermogen die niet onder de garantie vallen.

C.R.T. FRANCE INTERNATIONAL S.A.R.L.
Route de Pagny - 21250 SEURRE - FRANCE
capital de 762 500 euros
Tél. 03 80 26 91 91 - Fax: 03 80 26 91 00
E-mail: superstar@crtfrance.com
Web site: www.crtfrance.com

Referenties

• CRT FRANCE SUPERSTAR - CRT FRANCE

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download CRT SS 6900 Handleiding

Beschikbare talen
