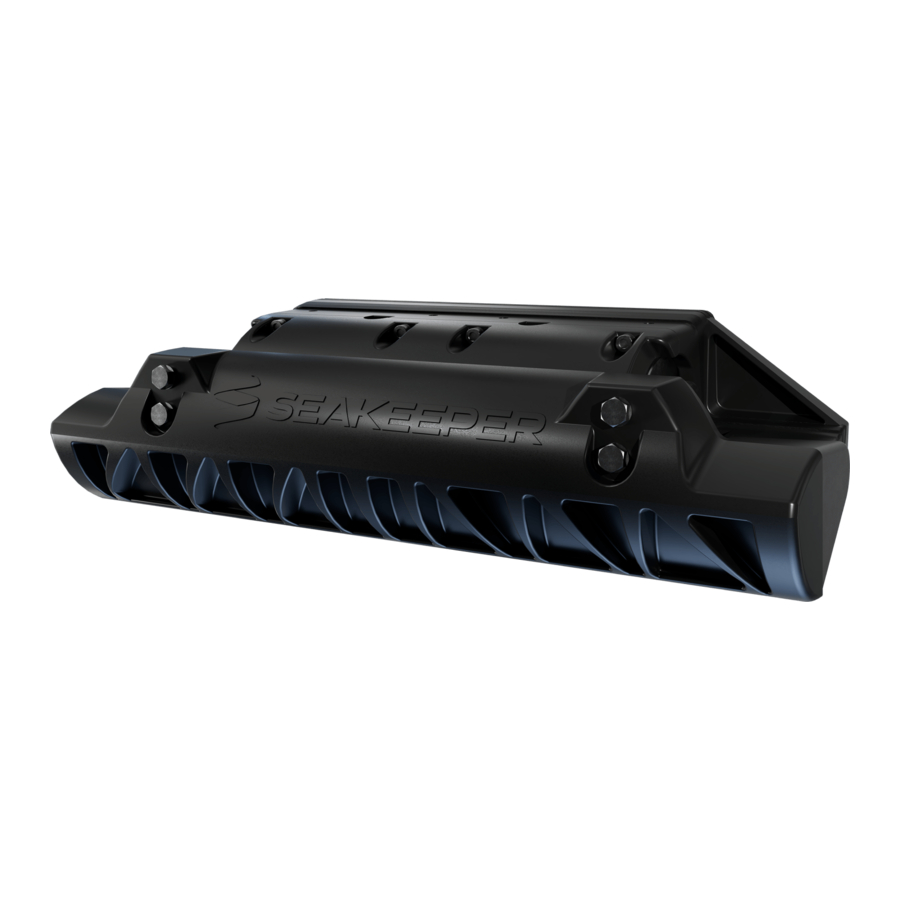

Seakeeper Ride Handleiding

Inleiding

Na de installatie moet het Seakeeper Ride-systeem vóór gebruik worden geconfigureerd. Dit proces wordt uitgevoerd door de Original Equipment Manufacturer (OEM/bootbouwer) of een professionele Seakeeper-gecertificeerde installateur als deze de installatie heeft uitgevoerd.
Let op: scan de QR-code hieronder om toegang te krijgen tot de Seakeeper Ride BILT 3D-instructies. De BILT-app helpt bij de vertrouwdmaking met de Seakeeper Ride-componenten en bevat een specifiek gedeelte voor inbedrijfstelling.

LET OP! Het wijzigen van deze kritieke instellingen kan ertoe leiden dat het systeem niet meer functioneert en een onveilige gebruiksomgeving creëert. Ga alleen verder als u deze handleiding volledig hebt gelezen en begrepen.
LET OP! Geavanceerde modusconfiguraties mogen alleen worden gewijzigd in verzachtende omstandigheden, zoals het vervangen van systeemcomponenten of als er met zekerheid een onjuiste kalibratie is vastgesteld.
Voor Seakeeper Ride-systemen die door eindgebruikers zijn geïnstalleerd, volgt u de onderstaande stappen om uw nieuwe systeem in bedrijf te stellen. De volledige procedure duurt ongeveer 10 minuten als de boot zich vóór aanvang op de juiste locatie bevindt.
Na het volgen van zowel de mechanische als de elektrische installatie-instructies, begint u met de inbedrijfstelling door ervoor te zorgen dat het volgende van toepassing is:

• De boot ligt waterpas (gelijk van bakboord naar stuurboord)
• De boot is waterpas getrimd (geen overmatige hoek van boeg naar beneden of van achtersteven naar beneden)
• GPS heeft een consistent satellietsignaal
• U hebt toegang tot controllers (als de boot in het water ligt, is dit mogelijk niet mogelijk, en daarom moet de boot mogelijk worden vervoerd voor de volledige procedure)
• U bent zich bewust van de kabelzijde van de actuatoren (voorbeeld: de actorkabel aan bakboord bevindt zich in de kabelingang aan bakboord)
• U hebt toegang tot de distributiemodule voor het loskoppelen en opnieuw aansluiten van controllers
• U hebt toegang tot de MFD en het optionele toetsenpaneel
• U hebt toegang tot stroomonderbrekers
• U hebt toegang tot de contactsleutel van de motor
• Er bevinden zich geen onnodige personen op het vaartuig

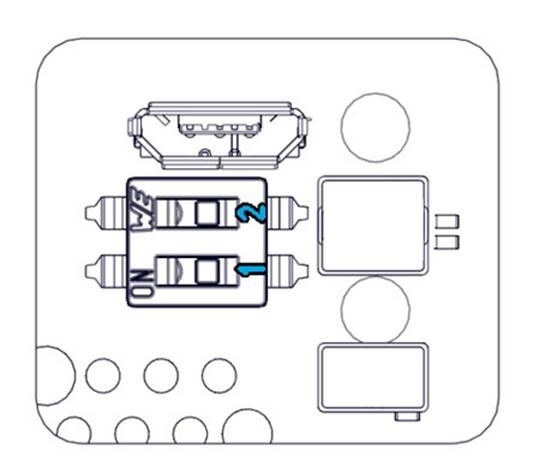

Schakelaars softwaremodule

Om ervoor te zorgen dat Seakeeper Ride correct verbinding maakt met het multifunctionele display (MFD), moeten de schakelaars op de softwaremodule in de juiste posities staan. Open de schakelaars door de rubberen afdekking aan de linkerbovenkant van de softwaremodule te verwijderen.
Verplaats schakelaar 2 niet. Volg de onderstaande tabel om schakelaar 1 te configureren op basis van het MFD-merk. De 'aan'-positie is aan de linkerkant.

Eerste installatie

De volgende instructies zijn voor softwareversie 2023.9.1 en nieuwer. Als u oudere software hebt, update deze dan zo snel mogelijk door deze te downloaden en de instructies hier te volgen. https://ride.seakeeper.com/support/software-updates/
Als u uw software niet kunt bijwerken, ga dan naar sectie (Geavanceerde modus openen) voor stapsgewijze instructies over het in bedrijf stellen van oudere software.
De geavanceerde modus, die hieronder wordt weergegeven, blijft beschikbaar voor gebruikers die hun
Seakeeper Ride-systeem vóór 1 september 2023 hebben bijgewerkt. De volgende stappen laten de nieuwe
Seakeeper Ride-gebruikersinterface zien als het systeem na 1 september 2023 is bijgewerkt. (Software 2023.9.1 of nieuwer)
De volgende stappen laten de volgorde zien waarin Seakeeper Ride zijn instelling uitvoert voor inbedrijfstelling met de update na 1 september 2023.
Deze instellingen moeten allemaal worden ingevoerd en voltooid ter voorbereiding op het gebruik van Seakeeper Ride. De volgende informatie beschrijft elk systeemstatusschermitem, wat ze betekenen en hoe ze het Seakeeper Ride-systeem beïnvloeden.
LET OP! Het wijzigen van deze kritieke instellingen kan ertoe leiden dat het systeem niet meer functioneert en een onveilige gebruiksomgeving creëert. Ga alleen verder als u deze handleiding volledig hebt gelezen en begrepen.
Lees de aanwijzingen in elk scherm en volg de instructies die op uw MFD worden weergegeven in de Seakeeper Ride-app.

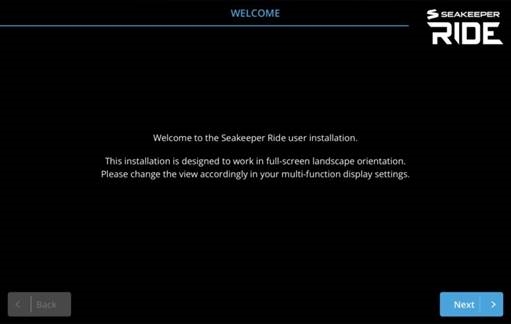

Welkom

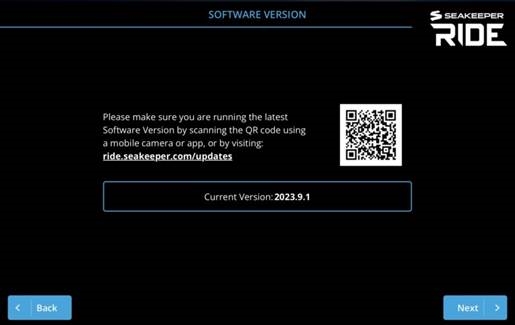

Softwareversie

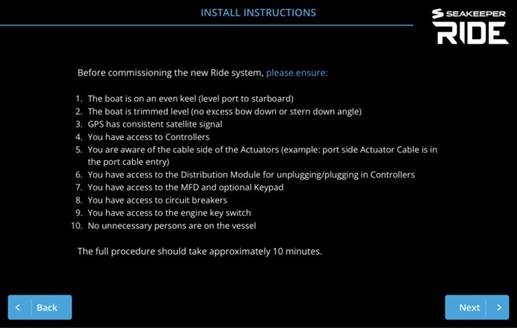

Installatie-instructies

Let op: de boot moet gestopt zijn bij het uitvoeren van installatie-instructies.

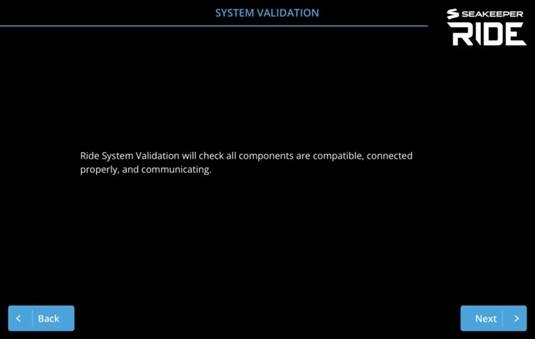

Systeemvalidatie

Deze stap zorgt ervoor dat alle componenten worden bijgewerkt naar de nieuwste software en kan enkele minuten duren.

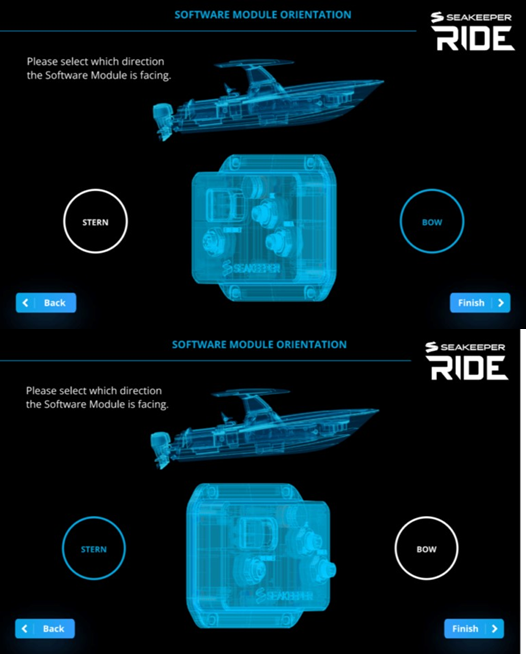

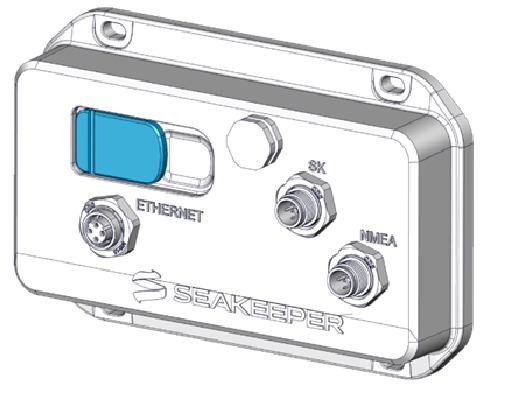

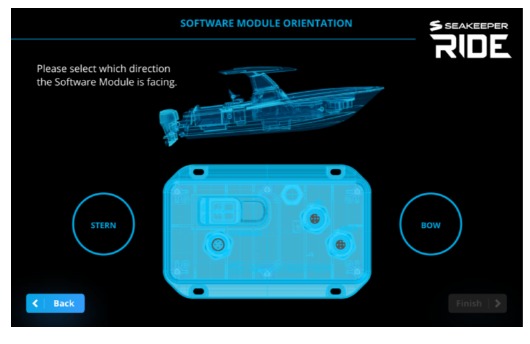

Oriëntatie softwaremodule

De montagepositie en -selectie van de oriëntatie van de softwaremodule is essentieel voor een veilige werking van uw boot. Een onjuiste montage- en oriëntatieselectie kan leiden tot een onveilige bediening van de boot. Neem contact op met de klantenservice van Seakeeper Ride als u twijfels of vragen hebt over deze stap.
Met de oriëntatie van de softwaremodule kan de gebruiker kiezen tussen de twee mogelijke montageposities "STERN" (ACHTERSTEVEN) of "BOW" (BOEG). De softwaremodule detecteert de bewegingen van de boten en is een cruciaal onderdeel van de installatie. Deze selectie lijnt de bootbeweging uit met de Seakeeper Ride-componenten en regelt de positie van uw boot correct. Visuele bevestiging van de locatie van de softwaremodule aan boord moet in deze stap worden uitgevoerd om een correcte positionering op de boot te garanderen.
Let op: raadpleeg de elektrische installatiehandleiding (SeakeeperRide | Elektrische installatiehandleiding) en de BILT-app QR-code (hieronder) voor precieze details over de locatie van de softwaremodule voor de beste prestaties.

Controllerconfiguratie

In deze stap wordt de locatie, oriëntatie en nulpositie voor elke controller toegewezen.
De aanwijzingen op het scherm voor de controllerconfiguratie laten u beginnen met beide actuatoren losgekoppeld van de distributiemodule. Sluit de kabel van de actuator aan bakboord aan op de distributiemodule en selecteer de kabelgeleiding van de controller aan bakboord.
Let op: als gevolg van de inspanningen van de techniek om de Seakeeper Ride-apparatuur veelzijdiger te maken voor een eenvoudigere installatie, moeten de controllers een configuratieprocedure volgen die ze afstemt op een correcte werking. Dit vereist dat de eerste installatie de locatie van de controller, de kabelzijde van de controller en de nulpositie van de controller bepaalt. Voordat u verdergaat, moet u weten welk kabeluiteinde bij welke controller hoort (welk kabeluiteinde zich aan bakboord bevindt en welk kabeluiteinde zich aan stuurboord bevindt). U moet ook weten hoe de actuator in de controller is gemonteerd. Deze kan 180 graden worden gedraaid, zodat de kabel als bakboord of stuurboord kan worden geleid om rompmateriaal of obstakels te vermijden bij het trekken van de kabel van de actuator naar de distributiemodule.


Sluit de actuator aan stuurboord aan, zodat beide kabels zijn aangesloten op de distributiemodule.
Let op: volg de installatiewizard om de controller aan stuurboord te configureren.

Diagnostiek

De functies van de diagnostiek nemen de snelheid van het vaartuig niet in acht, probeer GEEN diagnostiek uit te voeren wanneer het vaartuig in beweging is!!
Let op: het vaartuig moet gestopt zijn bij het uitvoeren van diagnostiek.
Diagnostiek test de mechanische verplaatsing, bewegingsrichting en communicatie van het Seakeeper Ride-systeem voorafgaand aan de proefvaart. Let op welke controllerzijde (bakboord of stuurboord) u aan het diagnosticeren bent, zodat de beweging van de controller overeenkomt met de aangegeven beweging op het Ride-appscherm.
Let op: de diagnostiek wordt twee keer voltooid om te controleren of beide actuatoren correct werken. Als uw systeem een toetsenpaneel heeft, werken de lampjes niet tijdens de diagnostiek.


Let op: om verder te gaan, MOET u de volledige implementatie bereiken om de knop 'Volgende' te kunnen selecteren.

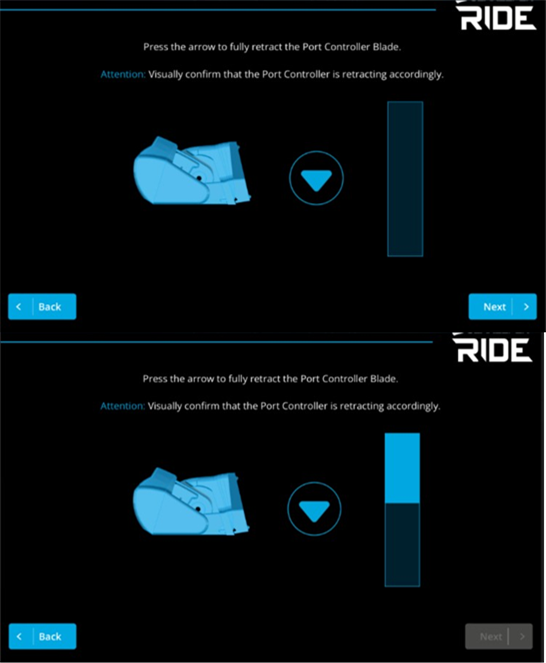

Let op: om verder te gaan, MOET u de implementatie naar de nulpositie terugtrekken om de knop 'Volgende' te kunnen selecteren.


Het volgende scherm informeert de gebruikers over de TCC (Trim Command Curve) en waar deze zich bevindt wanneer er wijzigingen moeten worden aangebracht.
Let op: raadpleeg de TCC-instructies (Trim Command Curve) hier – https://manuals.seakeeper.com/ride/seakeeper-ride-trim-command-curve/
U hebt het Seakeeper Ride-systeem nu volledig in bedrijf gesteld en het is klaar voor het water! Druk op het pictogram met de drie lijnen rechtsonder in het MFD-scherm en selecteer het 'Home'-pictogram om terug te keren naar het startscherm en uw Seakeeper Ride-systeem te gebruiken.

Let op: de snelheid van de boot, de GPS-verbinding en het feit of het systeem zich in de automatische of handmatige modus bevindt, zullen allemaal van invloed zijn op
de manier waarop Seakeeper Ride zich gedraagt. Zelfs als Seakeeper Ride correct is ingesteld, kunnen de controllers een beperkt bereik hebben op basis van deze factoren.
Als het Seakeeper Ride-systeem al eerder in bedrijf is gesteld, volg dan de sectie – Service Menu Items om toegang te krijgen tot de Service Menu Items.

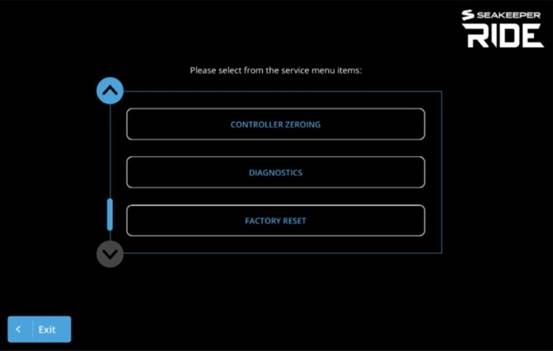

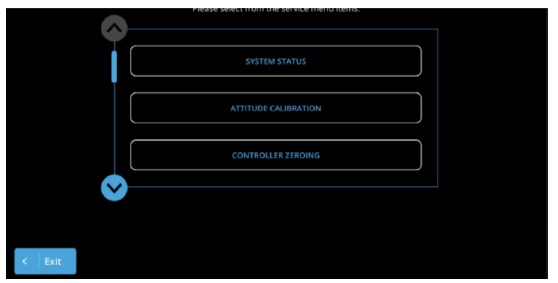

Service Menu Items

De Service Menu Items kunnen worden gebruikt om bepaalde parameters van uw Seakeeper Ride-systeem aan te passen.

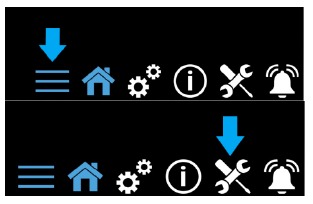

Om toegang te krijgen tot de Service Menu Items, kiest u de knop met drie lijnen rechtsonder op de MFD en kiest u vervolgens het gereedschapspictogram rechtsonder.

LET OP! Het wijzigen van deze kritieke instellingen kan ertoe leiden dat het systeem niet meer functioneert en een onveilige gebruiksomgeving creëert. Ga alleen verder als u deze handleiding volledig hebt gelezen en begrepen.
Service Menu Items moeten van boven naar beneden worden gekozen, beginnend met 'System Status' (Systeemstatus) om te zien wat er moet worden voltooid. Het scherm System Status (Systeemstatus) geeft een overzicht van de huidige Seakeeper Ride-instellingen. Het is handig voor het oplossen van problemen en het begrijpen van uw installatie.

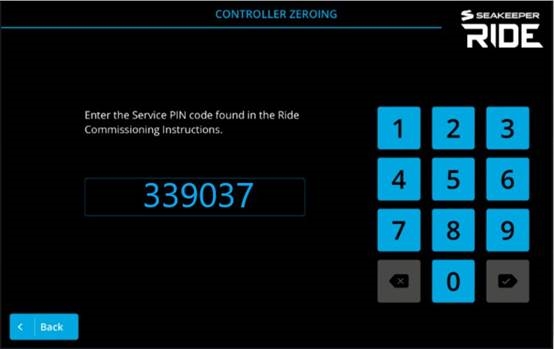

Voordat toegang wordt verkregen tot Service Menu Screens (Servicemenu-schermen) om wijzigingen aan te brengen, is er een toegangscode die moet worden gebruikt bij het openen van deze pagina's vanwege het risico dat aan deze procedures is verbonden.

Let op: indien uitgerust met een toetsenpaneel, wordt het toetsenpaneel uitgeschakeld in alle serviceschermen.

LET OP! Vanwege het risico dat aan deze procedures is verbonden, is er een toegangscode die moet worden gebruikt bij het openen van deze pagina's. De toegangscode is 339037.

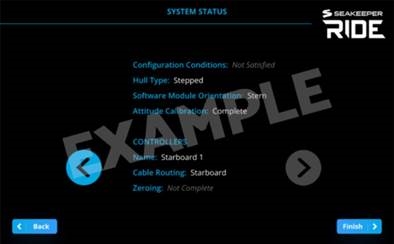

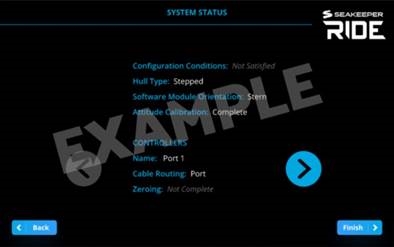

Systeemstatus

Dit item geeft aan of de con guratie (systeeminstelling) voor uw Seakeeper Ride-systeem is voltooid. Aan de con guratievoorwaarden moet worden voldaan om het Seakeeper Ride-systeem correct te laten werken. De con guratie moet worden uitgevoerd bij de eerste installatie en wordt aan de operator getoond als deze onvolledig is. Als de werking van de Seakeeper Ride niet correct is, is het noodzakelijk om problemen op te lossen om dit vast te stellen en dienovereenkomstig aan te passen. Het scherm Con guratievoorwaarden kan hierbij helpen, maar kan het probleem niet vaststellen.
De volgende informatie beschrijft elk item van het systeemstatusscherm, wat ze betekenen en hoe ze van invloed zijn op het Seakeeper Ride-systeem.

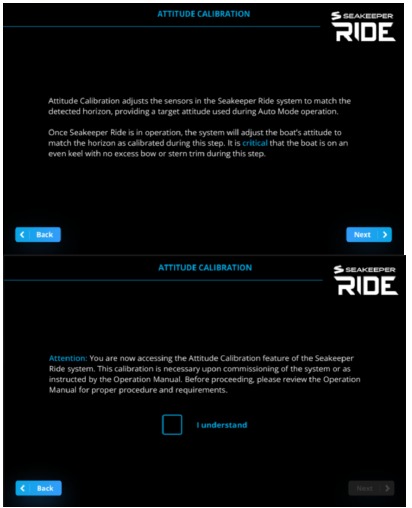

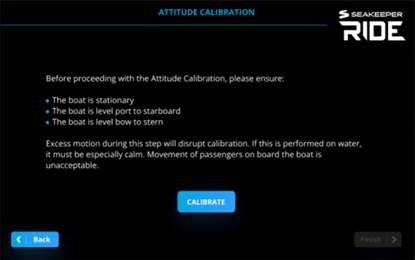

Attitude-kalibratie

Attitude-kalibratie past de sensoren in het Seakeeper Ride-systeem aan zodat ze overeenkomen met de gedetecteerde horizon, waardoor een doel-attitude wordt verkregen die wordt gebruikt tijdens de werking in de automatische modus. Zodra de Seakeeper Ride in werking is, past het systeem de attitude van de boot aan zodat deze overeenkomt met de horizon zoals gekalibreerd tijdens deze stap. Het is van cruciaal belang dat de boot waterpas ligt zonder overmatige trim van boeg of achtersteven tijdens deze stap. Volg de aanwijzingen op het scherm voor belangrijke details over deze kalibratie. Dit proces duurt ongeveer 1 minuut.
LET OP! Vanwege het risico dat aan deze procedures is verbonden, is er een toegangscode die moet worden gebruikt bij het openen van deze pagina's. De toegangscode is 339037.

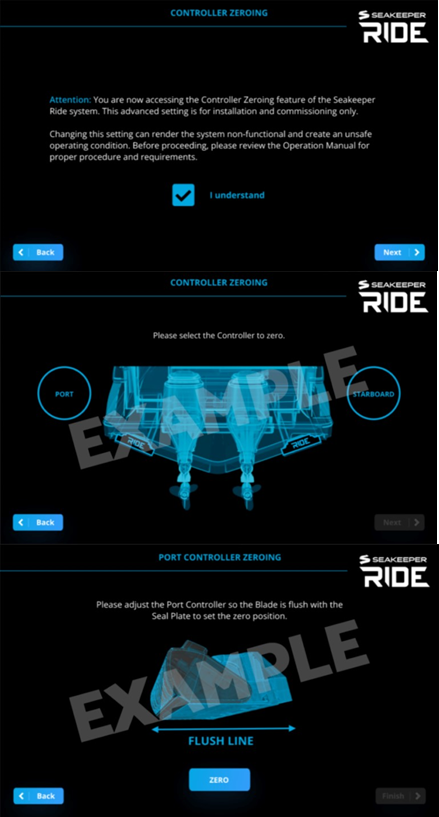

Controller nulstellen

Wanneer de Seakeeper Ride in rust is, staat het blad omhoog en onderbreekt het de waterstroom achter de afdichtingsplaat niet. Zoals het besturingssysteem dicteert, draait het blad naar beneden en creëert het lift aan de achterkant, waardoor de boot wordt gestabiliseerd.
Controller nulstellen kalibreert de positie van het blad ten opzichte van de afdichtingsplaat. Het wijzigen van deze instelling kan ertoe leiden dat het systeem niet meer functioneert en een onveilige bedrijfssituatie creëert. Lees voordat u verdergaat de bedieningshandleiding voor de juiste procedure en vereisten.
LET OP! Vanwege het risico dat aan deze procedures is verbonden, is er een toegangscode die moet worden gebruikt bij het openen van deze pagina's. De toegangscode is 339037.

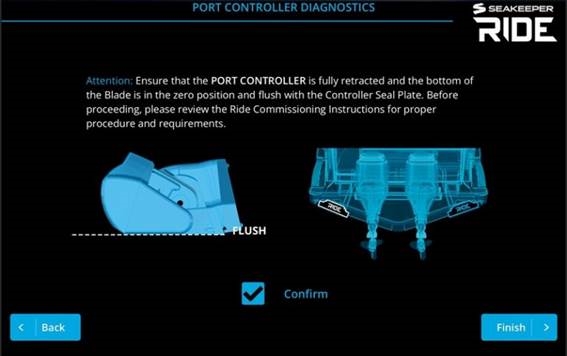

Controller nulstellen heeft een tweede gedeelte op de tweede pagina van het service-itemmenu voor de stuurboordcontroller.
Sluit de stuurboordactuator aan, zodat beide actuatorkabels op de distributiemodule zijn aangesloten.
Opmerking: herhaal de bovenstaande stappen om de stuurboordcontroller te con gureren.

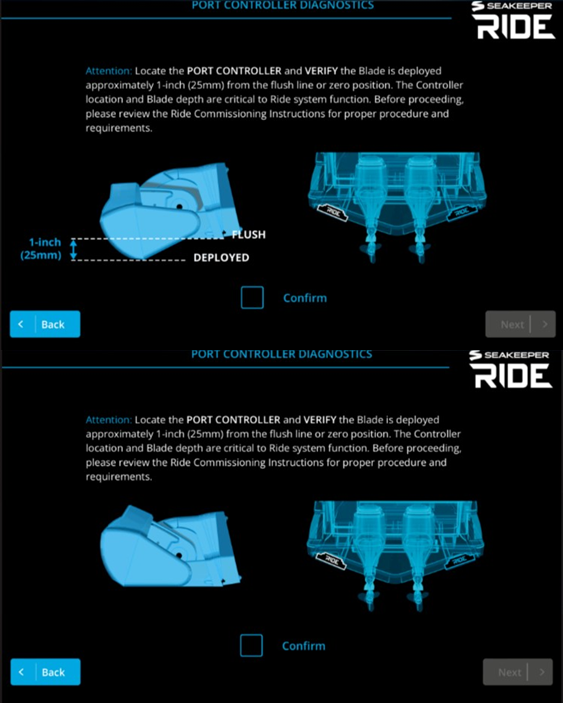

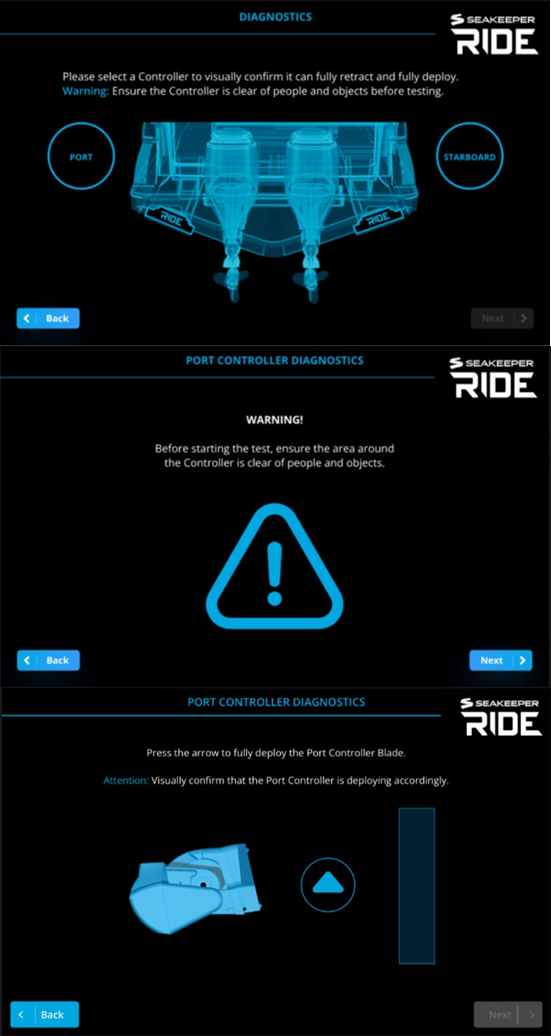

Diagnostiek

De functies van de diagnostiek observeren de snelheid van het vaartuig niet, probeer GEEN diagnostiek uit te voeren wanneer het vaartuig in beweging is!!
Opmerking: Het vaartuig moet gestopt zijn bij het uitvoeren van diagnostiek.

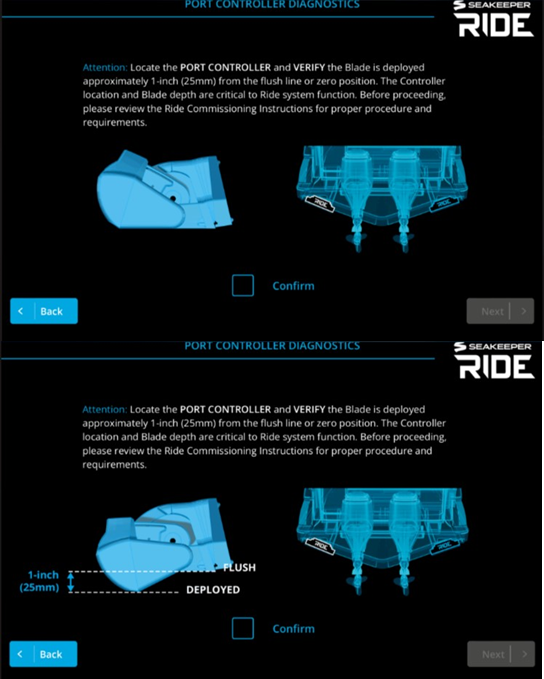

Diagnostiek test de mechanische beweging, de bewegingsrichting en de communicatie van
het Seakeeper Ride-systeem voorafgaand aan een proefvaart. Let op welke controllerzijde (bakboord of stuurboord) u aan het diagnosticeren bent, zodat de beweging van de controller overeenkomt met de aangegeven beweging op het Ride App-scherm
Opmerking: De diagnostiek wordt twee keer voltooid om te controleren of beide actuatoren correct werken. Als uw systeem een toetsenblok heeft, werken de lampjes niet tijdens de diagnostiek.
LET OP! Vanwege het risico dat aan deze procedures is verbonden, is er een toegangscode die moet worden gebruikt bij het openen van deze pagina's. De toegangscode is 339037.

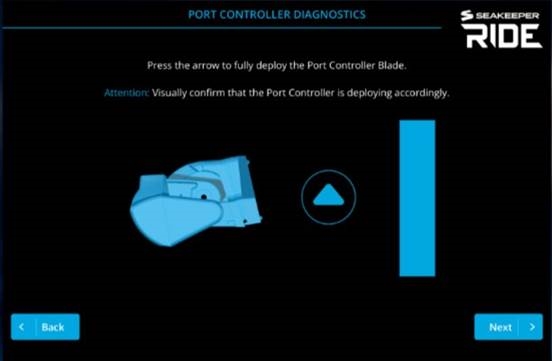

Opmerking: U moet het blad volledig inzetten voordat u op Volgende (Next) drukt.

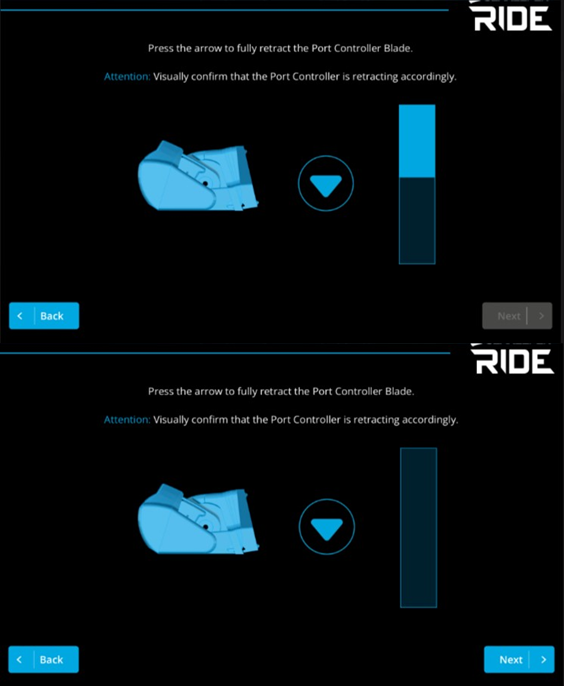

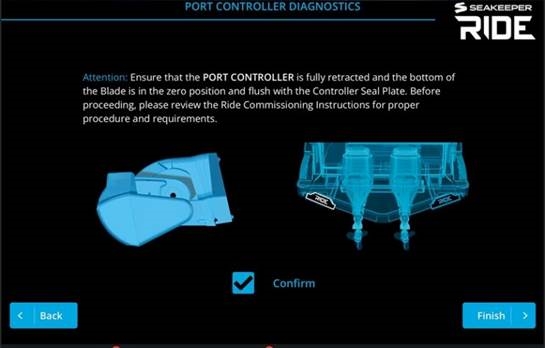

Opmerking: U moet het blad volledig in zijn nulstand terugtrekken voordat u op 'Volgende' (Next) drukt.

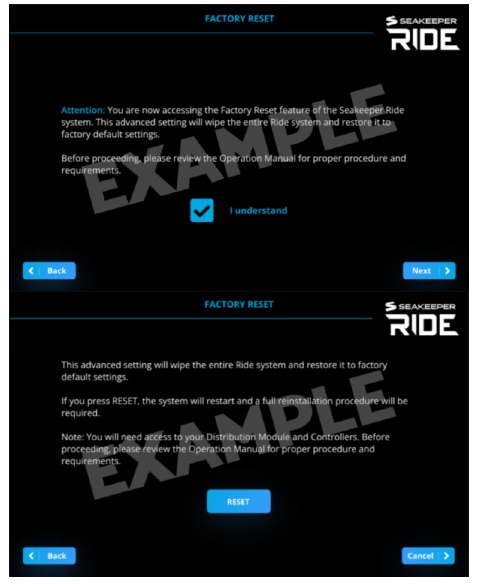

Fabrieksreset

GEBRUIK DE FABRIEKSRESET NIET ALS ER FOUTCODES AANWEZIG ZIJN!

Houd er rekening mee dat een fabrieksreset ertoe leidt dat de Seakeeper Ride-apparatuur niet meer functioneert totdat een volledige inbedrijfstelling opnieuw is voltooid.
De Seakeeper Ride-functie voor fabrieksreset wist het hele Ride-systeem en herstelt de fabrieksinstellingen. Door op 'RESET' (RESET) te drukken, wordt het systeem opnieuw opgestart en is een volledige herinstallatieprocedure vereist. Deze procedure vereist toegang tot de softwaremodule, de distributiemodule, kennis van de kabel die overeenkomt met elke controller en de bladen en afdichtingsplaten.
LET OP! Vanwege het risico dat aan deze procedures is verbonden, is er een toegangscode die moet worden gebruikt bij het openen van deze pagina's.
De toegangscode is 339037.

Zodra u de 'Fabrieksreset' (Factory Reset) start, volgt u de procedure die wordt weergegeven in (Seakeeper Ride | Inbedrijfstellingsinstructies) om de Seakeeper Ride-functionaliteit te herstellen.
Opmerking: De snelheid van de boot, de GPS-verbinding en het feit of het systeem in de Auto- of handmatige modus staat, zijn allemaal van invloed
op de manier waarop de Seakeeper Ride zich gedraagt. Zelfs als de Seakeeper Ride correct is ingesteld, kunnen de controllers een beperkt bereik hebben op basis van deze factoren. Raadpleeg de onderstaande tabel voor meer informatie en raadpleeg de Seakeeper Ride-gebruikershandleiding voor de bedieningselementen op het startscherm.
Als het Seakeeper Ride-systeem nog niet eerder in gebruik is genomen, volg dan het gedeelte – Eerste installatie Inbedrijfstellingsstappen.

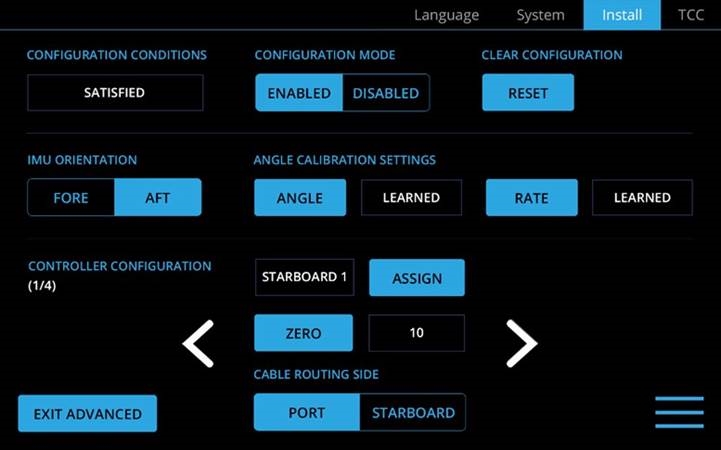

Geavanceerde modus openen

De volgende instructies voor 'Geavanceerde modus' (Advanced Mode) blijven beschikbaar voor gebruikers die hun Seakeeper Ride-systeem vóór 1 september 2023 hebben bijgewerkt. Update het Seakeeper Ride-systeem naar de nieuwste software-update die mogelijk is via de link die hier wordt vermeld. https://ride.seakeeper.com/support/software-updates/
Open de geavanceerde modus om de systeemcomponenten te con gureren. Con guratie programmeert alle componenten om samen te werken als een compleet systeem. Deze stap moet worden uitgevoerd bij de eerste start van het Seakeeper Ride-systeem om het systeem operationeel te maken. Alleen in verzachtende omstandigheden is het noodzakelijk om de geavanceerde modus te openen na de eerste start. De operator heeft toegang tot de con guratie-instellingen voor:

• Hoekkalibratie
• IMU-oriëntatie
• Controllercon guratie

LET OP! Het scherm Geavanceerde modus (Advanced Mode) mag alleen worden gebruikt bij het in gebruik nemen van het Seakeeper Ride-systeem of als de con guratie onjuist is uitgevoerd.

1. Druk in het startscherm op Instellingen (Settings) rechtsonder in de MFD.
2. Selecteer het installatiescherm (Install) rechtsboven.

3. Selecteer Geavanceerde modus (Advanced Mode).

4. U wordt twee keer gevraagd of u wilt doorgaan. Selecteer beide keren Doorgaan (Continue) om het con guratie-startscherm te openen.
5. Zelfs als de con guratievoorwaarde Voldoende (Satis ed) aangeeft, moet de con guratie worden voltooid voordat het Seakeeper Ride-systeem operationeel is. Zie de volgende stappen hieronder.

6. Selecteer Ingeschakeld (Enabled) om de con guratiemodus te starten.

7. Het scherm Geavanceerde instellingen (Advanced Settings) verschijnt.


Opmerking: Beide opties moeten worden geselecteerd voordat u de gewenste optie kiest, zodat het systeem uw selectie herkent.

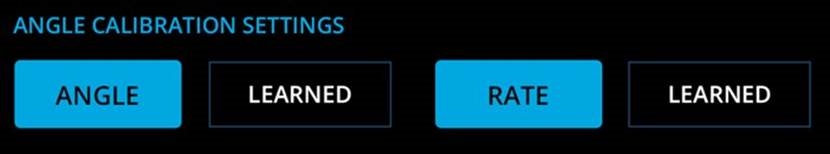

Hoekkalibratie

Hoekkalibratie past de sensoren in het Seakeeper Ride-systeem aan zodat ze overeenkomen met de gedetecteerde horizon, waardoor een doel-attitude wordt verkregen die wordt gebruikt tijdens de werking in de automatische modus. Zodra de Seakeeper Ride in werking is, past het systeem de attitude van de boot aan zodat deze overeenkomt met de horizon zoals gekalibreerd tijdens deze stap. Het is van cruciaal belang dat de boot waterpas ligt zonder overmatige trim van boeg of achtersteven tijdens deze stap. Vanwege de precisie van het systeem duurt deze stap maximaal 1 minuut en heeft deze een directe invloed op de prestaties van het systeem.
Opmerking: Overmatige beweging tijdens deze stap verstoort de kalibratie. Als dit op het water wordt uitgevoerd, moet het bijzonder kalm zijn. Beweging van passagiers aan boord van de boot is onaanvaardbaar.
Er zijn twee manieren om de hoekkalibratie uit te voeren, die beide hetzelfde resultaat opleveren. Volg de onderstaande stappen om het scherm Geavanceerde instellingen (Advanced Settings) of het installatiescherm (Install) te gebruiken om de hoekkalibratie te voltooien.

Hoekkalibratie van het scherm Geavanceerde instellingen

1. Selecteer in het scherm Geavanceerde instellingen (Advanced Settings) Hoek (Angle) onder Hoekkalibratie-instellingen (Angle Calibration Settings).

2. Wacht 60 seconden totdat de computer is gekalibreerd. Selecteer Snelheid (Rate). Wacht nog eens 60 seconden totdat de computer is gekalibreerd.

Hoekkalibratie van het installatiescherm

1. Druk in het startscherm op het pictogram Instellingen (Settings) rechtsonder in het display.
2. Selecteer het installatiescherm (Install) rechtsboven in het display.

3. Selecteer Hoekkalibratie (Angle Calibration).

4. U wordt gevraagd of u wilt doorgaan. Druk op Doorgaan (Continue).
5. Als u Hoekkalibratie (Angle Calibration) opnieuw selecteert, verschijnt er nog een prompt waarin wordt gevraagd of u wilt doorgaan. Druk nogmaals op Doorgaan (Continue).
6. De kalibratie begint. Zodra dit is voltooid, verschijnt het installatiescherm (Install) opnieuw.

IMU-oriëntatie

Opmerking: Beide opties moeten worden geselecteerd voordat u de gewenste optie kiest, zodat het systeem uw selectie herkent.
De Inertial Measurement Unit (IMU) levert hoek- en snelheidsinformatie aan het Seakeeper Ride-systeem om dynamische demping van de bewegingen van de boot mogelijk te maken. De IMU-oriëntatie programmeert het systeem om zich bewust te zijn van de relatie van de IMU met de boot.

De IMU-selecties zijn als volgt:

• Voorwaartse (Fore) oriëntatie geeft aan dat het logo op de softwaremodule naar de boeg van de boot is gericht.
• Achterwaartse (Aft) oriëntatie geeft aan dat het logo op de softwaremodule naar de achtersteven van de boot is gericht.

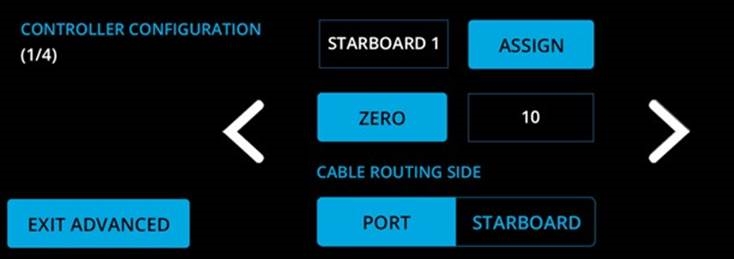

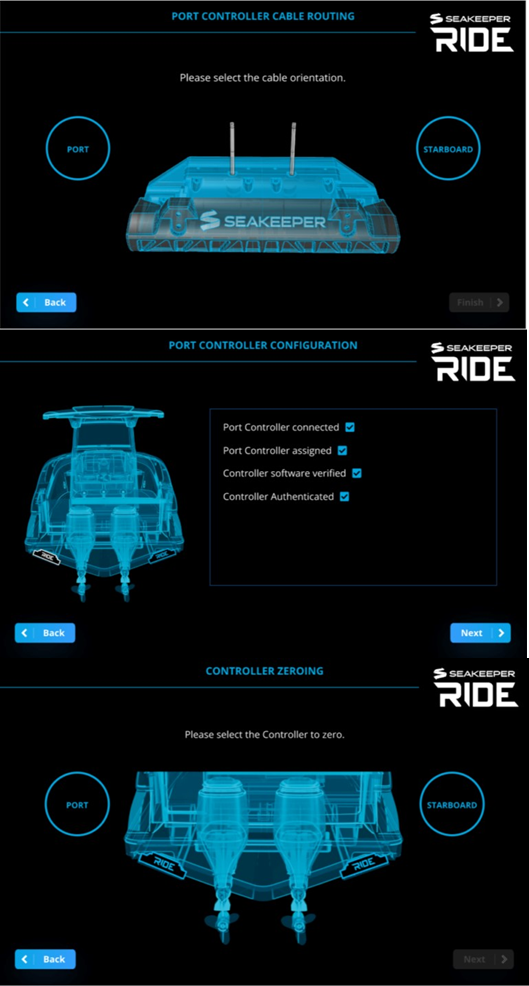

Controllerconfiguratie

Controllerconfiguratie programmeert de softwaremodule om drie (3) cruciale items te bepalen:

• De kant van de boot waar de controller zich bevindt
• De volledig ingetrokken positie
• De richting waarin de controller moet bewegen

Let op: Beide opties moeten worden geselecteerd voordat u de gewenste optie kiest, zodat het systeem uw selectie herkent.
Volg deze stappen om de controllerconfiguratie te voltooien:

1. Koppel beide controllers los van de distributiemodule.
2. Sluit de poortzijde controller aan op de distributiemodule in een van de Ampseal-poorten.

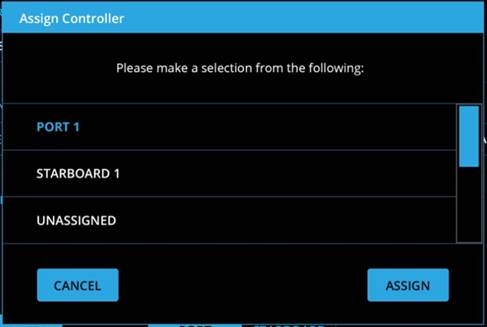

3. Selecteer Assign (Toewijzen).
4. Selecteer in het pop-upvenster Port 1 (Poort 1).

5. Selecteer Assign (Toewijzen).

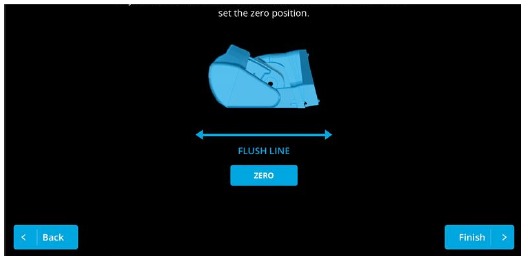

6. Verplaats het blad zodanig dat het gelijk ligt met de afdichtplaat (rechts).
7. Selecteer Zero (Nul).

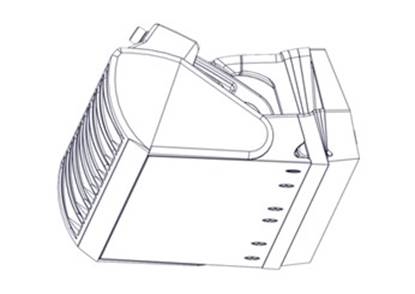

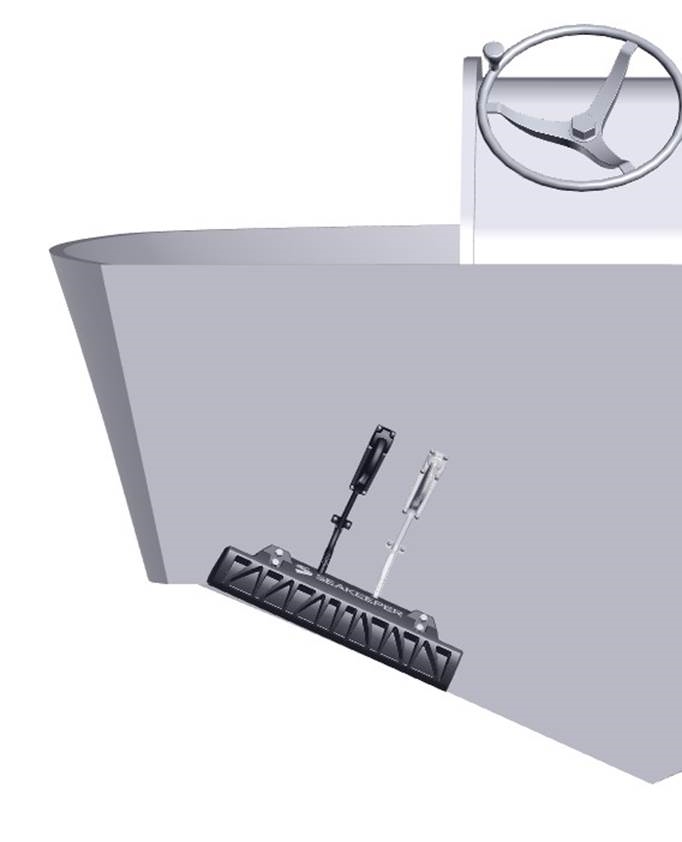

8. Selecteer de Cable Routing Side (Kabelgeleidingszijde) op basis van of de actuatorkabel zich aan de bakboord- of stuurboordzijde van de controller bevindt.

   Voorbeeld: De bakboordzijde controller wordt weergegeven in de afbeelding. De zwarte kabel is geleid aan de Cable Routing Side (Kabelgeleidingszijde) aan bakboord. Als de positie van de witte kabel werd gebruikt, zou de juiste selectie stuurboord zijn voor de Cable Routing Side (Kabelgeleidingszijde).

9. Koppel de bakboordzijde controller los van de distributiemodule.
10. Herhaal stappen 2-9 voor de stuurboordzijde controller. Gebruik de pijlen op het scherm om af te wisselen tussen bakboord en stuurboord nadat u de controllers hebt aangesloten.
11. Sluit beide controllers aan op de distributiemodule. Om ervoor te zorgen dat de controllers goed zijn aangesloten, trekt u voorzichtig aan de kabels nadat u ze hebt aangesloten.
12. Wacht na voltooiing 30 seconden totdat het systeem alle gegevens heeft opgeslagen.

Geavanceerde modus verlaten

De geavanceerde modus verlaten:

1. Selecteer onder Con guration Mode (Configuratiemodus) Disabled (Uitgeschakeld)
2. Selecteer Exit Advanced (Geavanceerd verlaten).

Start het systeem opnieuw op na elke con guratie om er zeker van te zijn dat alle instellingen zijn opgeslagen en toegepast.

1. Zet de contactsleutel van de motor uit.
2. Wacht minstens 30 seconden.
3. Zet de contactsleutel van de motor aan.

Het systeem testen

Zodra het systeem is gecon gureerd, test u of het systeem correct werkt. Zorg er bij het testen van het systeem voor dat de boot stilstaat en een GPS-verbinding heeft. Testen kan het beste worden gedaan met de boot uit het water, zodat de controllers duidelijker te zien zijn. Als het Seakeeper Ride-systeem niet presteert zoals aangegeven in een van deze stappen, gaat u terug naar de vorige secties en herhaalt u de bijbehorende procedures indien nodig.
Let op: Door op de linker- en rechterrichtingspijlen te drukken, worden het blad, de blauwe vulbalk en de toetsenbordlampjes aan de andere kant verplaatst. Door bijvoorbeeld op de linkerpijl, of bakboordzijde, te drukken, verandert de blauwe vulbalk aan stuurboordzijde.

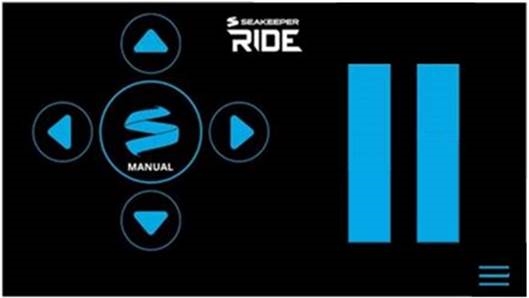

1. Ga naar de Manual Mode (Handmatige modus) door op het Seakeeper-logo in het midden van de richtingspijlen op het startscherm van het display of het Keypad (toetsenbord) te drukken.
2. Kijk over de spiegel van de boot om visueel te controleren of de bladen van de controller volledig zijn ingetrokken en gelijk liggen met de afdichtplaat.
3. Gebruik de opwaartse richtingspijl om de Blades (Bladen) volledig uit te klappen. De blauwe balken op het scherm moeten volledig met blauw zijn gevuld. Kijk over de spiegel van de boot om te controleren of de controllerbladen volledig zijn uitgeschoven.

4. Gebruik de neerwaartse richtingspijl om de Blades (Bladen) volledig in te trekken.

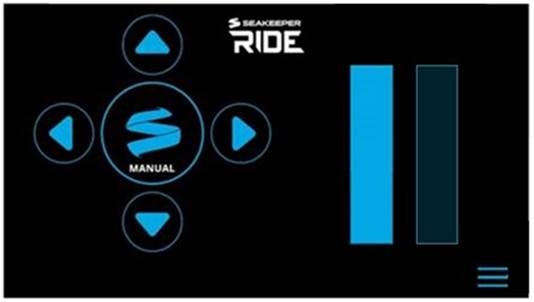

5. Druk op de rechterrichtingspijl totdat de blauwe balk aan de bakboordzijde volledig is gevuld.

6. Controleer visueel of de Blade (Blad) van de bakboordcontroller volledig is uitgeschoven.
7. Herhaal stappen 5-6 voor de linkerrichtingspijl die overeenkomt met de stuurboordcontroller.
   De Seakeeper Ride-systeem inbedrijfstelling is nu voltooid. Raadpleeg de Quick Start Guide (Snelstartgids) om het Seakeeper Ride-systeem te gaan gebruiken.
   Let op: De snelheid van de boot, de GPS-verbinding en het feit of het systeem zich in de Auto Mode (Automatische modus) of Manual Mode (Handmatige modus) bevindt, hebben allemaal in vloed op hoe Seakeeper Ride zich gedraagt. Zelfs als Seakeeper Ride correct is ingesteld, kunnen de controllers een beperkt bereik hebben op basis van deze factoren. Raadpleeg de onderstaande tabel voor meer informatie en raadpleeg de Seakeeper Ride-bedieningshandleiding voor bedieningselementen op het startscherm.

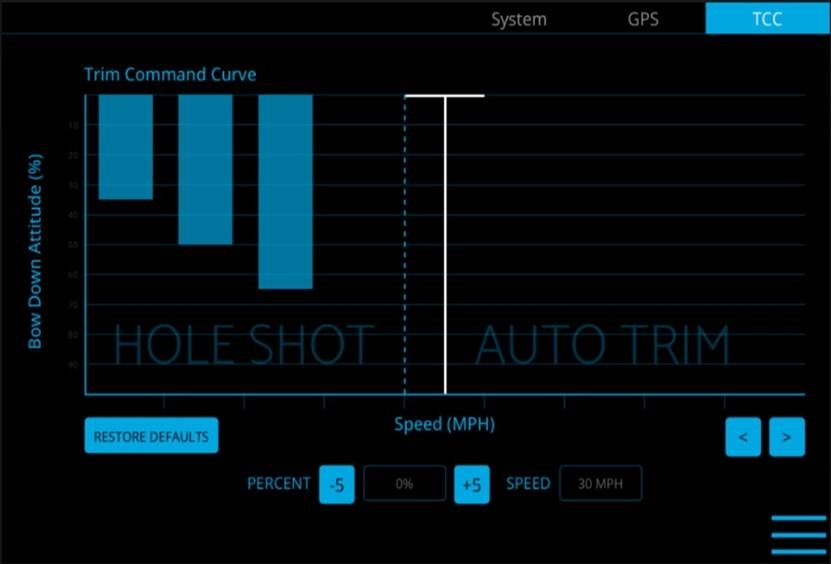

Trim Command Curve (TCC)

Met de Trim Command Curve (TCC) kan de operator een voorkeurstrim instellen bij snelheden van 10-50 mph in stappen van 5 mph. Met deze belangrijke functie kan de boot aanzienlijk sneller in plané komen door de Blades (Bladen) uit te schuiven tijdens het accelereren. Met de TCC kan de operator bovendien de houding van de boeg aanpassen door een voorkeursuitklapping van de Blade (Blad) in te stellen bij kruissnelheden.

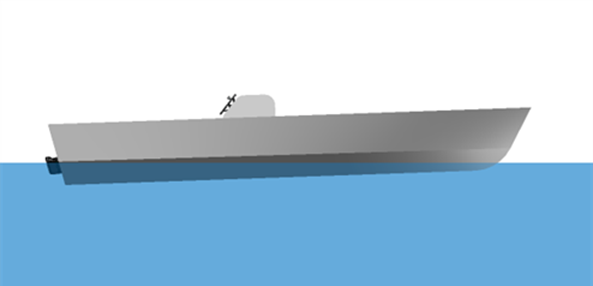

Accelereren met Trim Command Curve

Accelereren zonder Trim Command Curve

De standaard TCC-installatie is ontworpen om goed te werken voor alle boten die zijn uitgerust met Seakeeper Ride. Als Seakeeper Ride in gebruik wordt genomen bij een OEM-botenbouwer en een gewenste TCC-installatie bekend is voor een bepaald model boot, kunnen die instellingen op dit moment worden toegepast. Anders wordt aanbevolen om te wachten met het aanpassen van de TCC tot het testen van de prestaties van de boot in het water.

Zie voor meer informatie over de TCC en instructies voor het aanpassen het gedeelte van de Seakeeper Ride-bedieningshandleiding.

Probleemoplossing

Als Seakeeper Ride niet correct werkt bij het testen van het systeem in Sectie of als het inbedrijfstellingsproces niet kan worden voltooid vanwege een aanhoudend probleem, raadpleeg dan de Seakeeper Ride Troubleshooting Guide voor hulp. Het doornemen en correct volgen van een of meer van de eerdere inbedrijfstellingssecties zal het probleem vaak oplossen. Er kunnen echter problemen zijn die voortkomen uit een onjuiste elektrische installatie, waaronder een losse draad, onjuiste bedrading, ontbrekende componenten, enz. Raadpleeg de tabellen in de Seakeeper Ride Troubleshooting Guide om mogelijke oorzaken van het probleem te identificeren en de oplossing te vinden.

Referenties

• Vessel Attitude Control System | Motion Control Software Updates
• 4. Enter Advanced Mode – Seakeeper Manuals
• 1. Introduction – Seakeeper Manuals
• 6. Trim Command Curve (TCC) – Seakeeper Manuals
• 4. Service Menu Items – Seakeeper Manuals
• 3. First Installation – Seakeeper Manuals
• Seakeeper Ride Quick Start Guide – Seakeeper Manuals
• 3.3. Trim Command Curve (TCC) – Seakeeper Manuals
• 5. Testing the System – Seakeeper Manuals
• Troubleshooting | Tables – Seakeeper Manuals

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Seakeeper Ride Handleiding

Beschikbare talen
