Samebike LO26 Handleiding

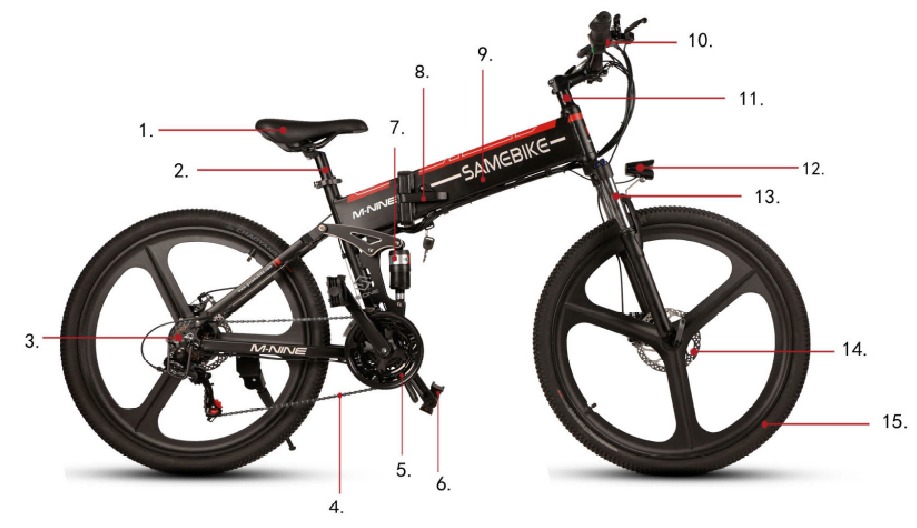

Productonderdelen

1. ZADEL
2. ZADELPEN
3. MOTOR
4. WIELKETTING
5. CRANKSTEL
6. PEDALEN
7. VERING
8. VOUWER
9. ACCU
10. MIDDEN LCD-SCHERM MET USB (LED VOOR STANDAARD VERSIE)
11. STUURPEN
12. VOORLICHT
13. VERING VOORVORK
14. STANDAARD
15. VOORLICHT

Vouwmethode van het product

1. Stel de zadelbuis en crank af, maak de zadelbuisklem los met snelsluiting. Steek de zadelbuis naar beneden tot aan de onderkant en vergrendel de zadelbuisklem met snelsluiting. Stel de crankhoek af op 9 uur en klap de pedalen tegelijkertijd in.

2. Vouwframe. Open het frame vouwen met veiligheidssluiting. Vouw de linker- en rechterkant van het frame.

3. Open de vouwer van het frame, laat het voorwiel bijna evenwijdig aan het achterwiel vouwen en voltooi het vouwen van de fiets.


Methode van productassemblage

Voorbereiding gereedschap

1. Gereedschap


2. Handleiding

3. Oplader


Paklijst (Alle cadeaus stijlen en kleuren worden willekeurig verzonden en kunnen niet worden gebruikt als reden voor retour)

Installeer het stuur en stel de zadelpen af

1. Gebruik gereedschap om schroeven van bevestigingsmiddelen los te draaien

2. De positie van het stuur aanpassen.

3. Het stuur bevestigen


4. Draai de schroeven vast


1. Duw het zadel naar beneden

2. Open de map van de zadelpen

3. Pas de zitting aan en draai deze


4. Vergrendel ten slotte de map


Pedalen monteren

1. Deze fiets biedt handige accessoires, controleer de L- en R-markeringen op de pedalen.


2. Neem een moersleutel uit de gereedschapskist


3. R betekent dat het aan de rechterkant moet worden geïnstalleerd, L betekent dat het aan de linkerkant moet worden geïnstalleerd

4. Draai de moer tegen de klok in vast


Het voorwiel installeren

1. Goed vastgemaakt voorvork.


2. De voorvork is uitgelijnd met beide uiteinden van de lager. De schijfrem zit aan de linkerkant.


3. Installeer de snelsluiting en moer en draai deze goed vast.


4. Na het aandraaien. breek de moersleutel omhoog en controleer de werking van het wiel.


Installatie van de spatborden en koplamp

1. Spatborden voor en achter.


2. Bevestig het voorspatbord en de koplamp op het schroefgat van de voorvork.


3. Draai de schroeven vast om het voorspatbord en de koplamp te positioneren,


4. Plaats het achterspatbord op de zadelpenklem.


5. Steek de schroef in de zadelpenklem.


6. Installeer de snelsluiting en moer en draai deze goed vast.


De methode om de batterij te verwijderen

(De batterij van de standaardversie kan niet worden verwijderd)

1. Open de map

2. Maak de map los


3. Steek de sleutel in het batterijslot

4. Verwijder de batterij


Productinstructie

Oplaadmethode

Afbeelding 1 (Oplaadmethode van elektrische fietsen met niet-verplaatsbare batterijen)

1. Haal de batterijlader eruit


2. Het laadgat bevindt zich aan de linkerkant van het frame en in de buurt van de map


3. Steek de oplader in het stopcontact


4. Rood lampje geeft aan dat de batterij wordt opgeladen, groen lampje is vol


Afbeelding 2 (Oplaadmethode van elektrische fietsen met verwijderbare batterijen)

1. Haal de batterijlader eruit


2. U kunt de batterij meenemen naar uw bedrijf of huis om deze op te laden

3. Steek het ene uiteinde van de lader in de batterij en het andere blauwe uiteinde in de voeding.


4. Rood lampje geeft aan dat de batterij wordt opgeladen, groen lampje is vol

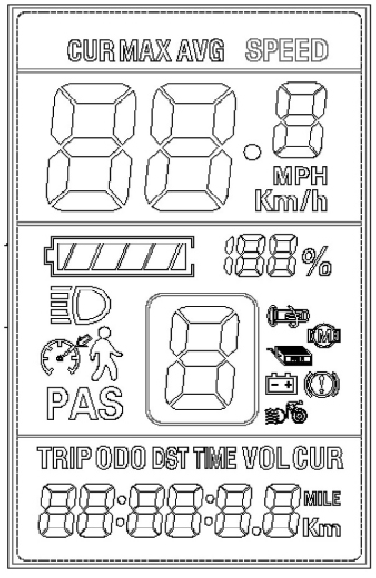

LCD-scherm (functionele instructie)

Functies

1. Display
   Snelheidsweergave, Batterijniveauweergave, Foutindicatie, Totale kilometerstand, Enkele kilometerstand
2. Bediening en instellingen
   Aan/uit-schakelaar, Schakelaar voor voorlicht, Instelling wieldiameter, Instelling maximumsnelheid, Instelling inactiviteitstijd voor automatische winterslaap, Instelling helderheid achtergrondverlichting, Instelling spanningsniveau enzovoort
3. Communicatieprotocol: UART
   Display Readings (weergave bij start gedurende 1 seconde)

   Display Details
   1. Licht

   2. Batterijniveau


   3. Multi-Functions Display
      Totale kilometerstand: ODO, Enkele tijdkilometerstand: TRIP, Enkele rijtijd: TIME, Huidige spanning: VOL, Lopende stroom: CUR, DST (tijdelijk niet gebruikt)
   4. Voertuigmodus
      Vermogen: Sterke vermogensmodus

   5. Snelheidsweergave
      Max. snelheid: MAX, Gemiddelde snelheid: AVG, Meeteenheid: MPH of KM/H Het snelheidssignaal wordt gegenereerd door het Hall-signaal in de motor en wordt door de controller naar het paneel gestuurd. Het paneel berekent de werkelijke rijsnelheid op basis van de wieldiameter en signaalgegevens (aantal magneetstaal is nodig voor Hall-motoren).

   6. Vehicle Status Display
      6 KM/H booster Assist
      Constante snelheidsdienst
      Elektrisch ondersteunde modus
      BATT LED
      Remindicator
      Controller Failure
      Motor Failure
      Throttle Failure

4. Introductie van sleutels
   Houd AAN/UIT lang ingedrukt om het paneel uit te schakelen als het aan staat. Kort indrukken van de omhoog-toets + om het PAS-niveau te verhogen, kort indrukken van de omlaag-toets - om het PAS-niveau te verlagen.
   Specifieke werking
   1. Kort indrukken van de toets "+" om het PAS-niveau te verhogen, kort indrukken van de omlaag-toets " - om het PAS-niveau te verlagen.
      Kort indrukken PAS-hendel verhoogt één hendel
      Kort indrukken PAS-hendel verlaagt één hendel
   2. De manieren van snelheidsweergave wijzigen
      Lang indrukken de manieren van snelheidsweergave wijzigen

3. De manier om het voorlicht te openen
   Lang indrukken open het voorlicht
4. Het LCD-scherm in- / uitschakelen
   Lang indrukken Om het scherm in / uit te schakelen

Opmerkingen

1. Lees voor het rijden de (gebruikershandleiding) zorgvuldig door. Controleer of de onderdelen in goede staat verkeren om de veiligheid van uw rit te garanderen.
2. Controleer de status van het voertuig. Controleer de rem, het wiel, het stuur, de vouwgesp, het snelsluitgedeelte van de elektrische fiets om er zeker van te zijn dat de elektrische fiets in goede staat verkeert.
3. Controleer het elektrische systeem: om te weten of er voldoende batterijvermogen is. Als het niet genoeg is, moet u het zo snel mogelijk opladen.
4. Controleer of het remsysteem goed werkt. Als het niet goed werkt, stop dan met het gebruik en neem contact op met de officiële klantenservice.
5. Installeer pedalen: als u een nieuw product koopt. u moet zelf pedalen installeren. De pedalen zijn verdeeld in een linker- en rechterkant. De "R" staat voor het rechterpedaal. de "L staat voor het linkerpedaal. en draai ze vervolgens tegen de klok in vast - Onthoud dat het tegen de klok in moet

Belangrijke waarschuwing

• Deze handleiding bevat belangrijke veiligheidsinformatie en service-informatie. Zorg ervoor dat u de volgende waarschuwingsinhoud hebt gelezen voordat u ons product voor de eerste keer gebruikt.
• Als u uw elektrische fiets aan andere mensen leent, laat de gebruiker dan deze handleiding lezen, dit kan helpen om het risico op een ongeval te verkleinen.
• Draag een geschikte en veilige helm voordat u gaat rijden, draag de kleding met fluorescerende en reflecterende strepen wanneer u 's nachts rijdt. Overschrijd de snelheidslimiet niet, dit is een belangrijke reden voor een verkeersongeval, we moeten ons aan de verkeersregels houden, we mogen de snelheidslimiet niet overschrijden.
• Raak het laadgat op de fiets niet aan en gebruik geen metalen aanraking, anders wordt het ongeval veroorzaakt door de kortstondige kortsluiting van de stroom.
• Nul staren, frequent remmen, tegen de wind in rijden, mensen of iets meenemen, onvoldoende luchtdruk op de banden. Al deze zullen veel elektrische energie verbruiken en vervolgens de actieradius verminderen. Als u de beste actieradius wilt, doe dan het volgende:
  1. gebruik de ondersteuningsmodus.
  2. rem niet vaak of gebruik geen nulstart, op voorwaarde van veiligheid.
  3. Overbelast niet.
  4. Controleer voor het rijden de spanning van de band en zorg voor voldoende spanning.
• Onze Ebike moet langdurige blootstelling aan zon of regen vermijden, vermijd opslag op plaatsen met hoge temperaturen of corrosief gas, om galvaniseeronderdelen en verfoppervlakken te vermijden door chemische corrosie en schade aan elektrische onderdelen, wat resulteert in operationele storingen en ongevallen
• Uw huidige verzekeringsactiviteiten dekken mogelijk niet de situatie die u kunt tegenkomen bij het rijden op een elektrische fiets, neem contact op met uw verzekeringsmaatschappij of verzekeringsmakelaar voor relevant advies
• Volgens de wet in China moet het rijden op een elektrische fiets of een driewielige elektrische fiets de leeftijd van 16 jaar bereiken. Als u dit product in andere landen gebruikt, raadpleeg dan de lokale wet- en regelgeving.
• Fietsen zijn voertuigen met een bepaalde risicofactor, zorg ervoor dat u zich aan de verkeersregels houdt.
  Tegelijkertijd, bij een noodstop, eerst het achterwiel remmen en daarna het voorwiel, wanneer de fietssnelheid te hoog is. Er bestaat een gevaar voor kantelen als u plotseling op het voorwiel remt, rijd voorzichtig.
