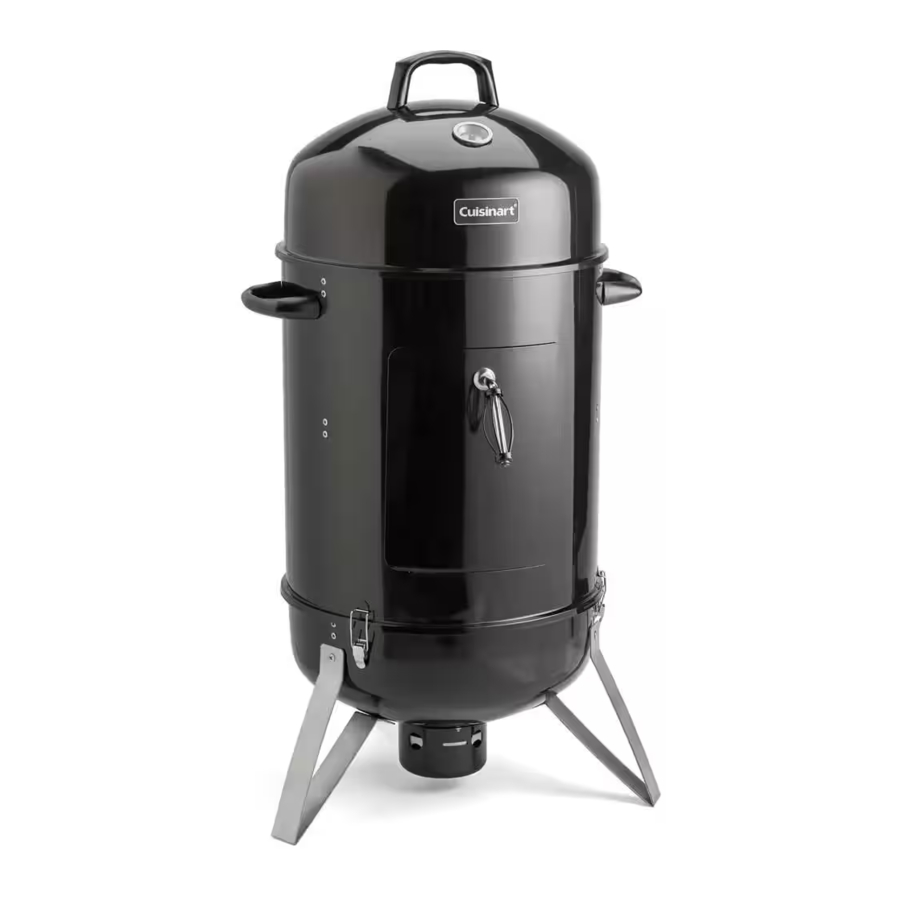

Cuisinart COS-118 Handleiding

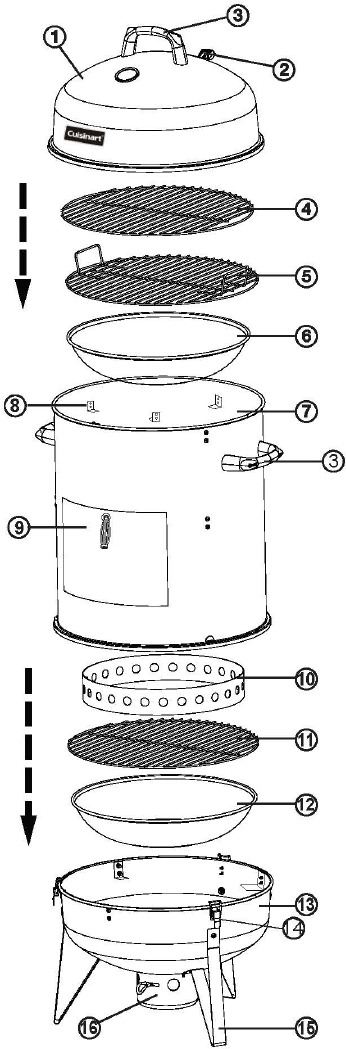

Geïllustreerde onderdelenlijst en explosietekening

1. Deksel
2. Dekselventilatie
3. Handvat
4. Bovenste kookrooster (groot)
5. Onderste kookrooster
6. Waterbak
7. Middelste vat
8. Beugel
9. Deur
10. Houtskoolring
11. Houtskoolrooster (klein)
12. Onderste kom (geventileerd)
13. Basis
14. Basisklemmen
15. Poten
16. Onderste ventilatie/asopvanger

Wat is inbegrepen

1. M3X10 x 6
2. 6X16 x 12
3. M6X12 x 6
4. M3 x 6
5. 6X18 x 6
6. M6 x 6
7. M6 x 6
8. M5X10 x 6
9. M5 x 6

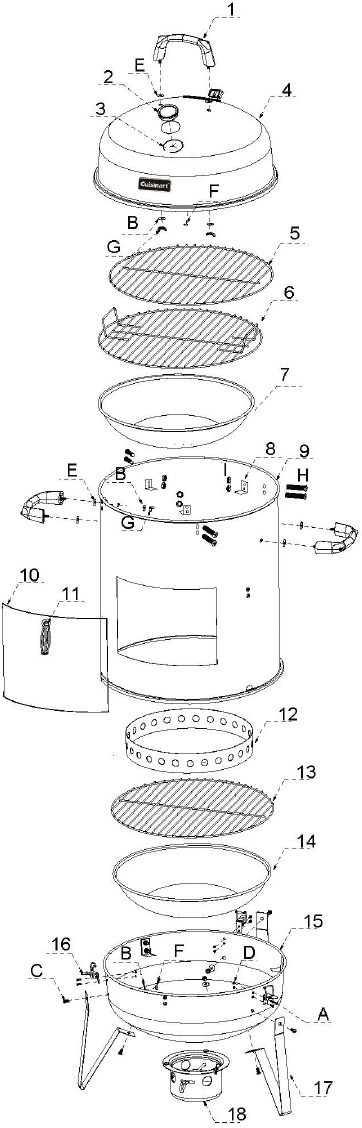

Montage-instructies

Verwijder alle inhoud uit de verpakking en zorg ervoor dat alle onderdelen aanwezig zijn voordat u met de montage begint!

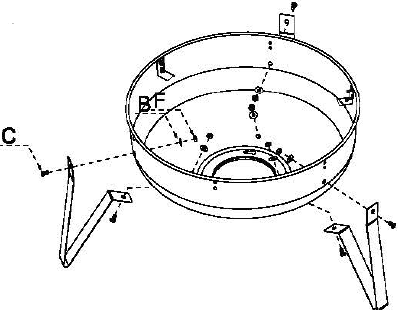

Stap 1: Poten monteren

Poten monteren

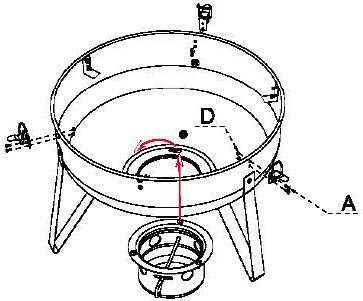

Stap 2: Onderste ventilatie bevestigen

Bevestig de onderste ventilatie door de ventilatie omhoog te tillen naar de basis en de schroeven uit te lijnen met de ronde openingen. Draai de ventilatie om op zijn plaats te vergrendelen. Schroef de basisklemmen vast

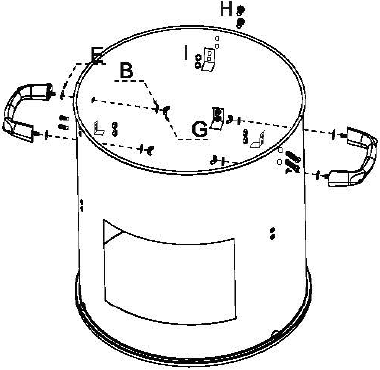

Stap 3: Handvatten bevestigen aan het middelste vat.

Handvatten bevestigen aan het middelste vat. Bevestig de bovenste drie beugels aan het middelste vat.

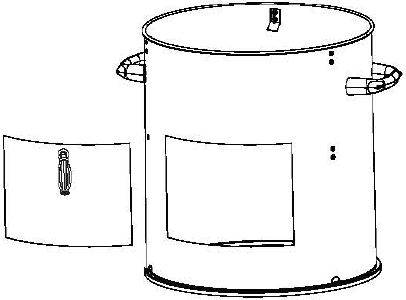

Stap 4: Deur bevestigen

Bevestig de deur door deze in een hoek van 450 graden te kantelen met het handvat naar buiten gericht. Plaats één kant van de deur tegelijk door het middelste vat om deze op zijn plaats te bevestigen.

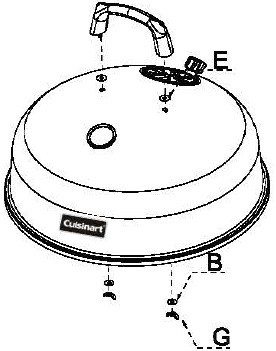

Stap 5: Handvat bevestigen aan deksel

Handvat bevestigen aan deksel

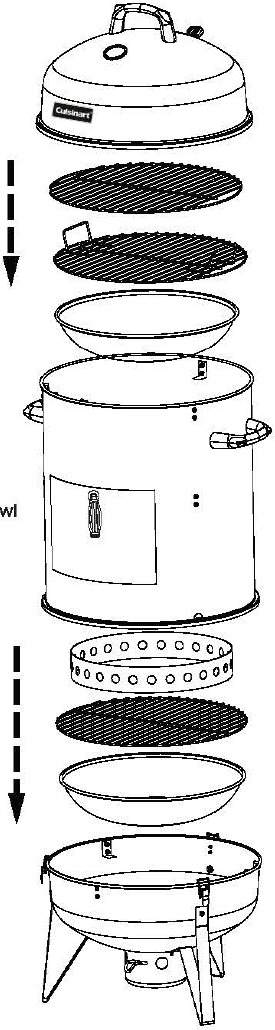

Stap 6: Monteer de smoker volgens het diagram

Monteer de smoker volgens het diagram. De waterbak rust op de onderste drie beugels van het middelste vat. Het onderste kookrooster rust op de waterbak.

Uw Smoker Gebruiken

Selecteer een geschikte locatie

Zodra u uw nieuwe smoker heeft gemonteerd, zoek dan een geschikte locatie voor gebruik.

• Gebruik deze buitensmoker nooit in een gebouw, garage, schuur of doorgang, onder een afdak of in een boot, trailer of recreatievoertuig om mogelijke brand te voorkomen en de kans op koolmonoxidevergiftiging of verstikking te vermijden.
• Plaats uw smoker altijd op een harde en vlakke ondergrond, ver verwijderd van brandbare materialen en constructies.
• Gebruik deze smoker niet onder een brandbaar oppervlak of een overdekte ruimte (bijv. luifels, parasols, veranda's of tuinhuisjes). Houd alle brandbare oppervlakken minstens 3 meter (10 voet) afstand.
• Plaats de smoker op minstens 3 meter (10 voet) afstand van brandbare en niet-brandbare materialen of constructies.
• Bewaar of gebruik nooit benzine of andere ontvlambare of vluchtige stoffen in de buurt van deze smoker of in de buurt van een ander warmtegenererend apparaat, vanwege het gevaar van brand.
• Belemmer de luchtstroom voor verbranding en ventilatie niet.

Uw Houtskool Kiezen

• We raden aan om houtskoolbriketten of klompjes houtskool te gebruiken.
• Het toevoegen van 3 of 4 stukken droog hardhout bovenop hete kolen kan extra rooksmaak geven.

Luchtroosterbediening

Uw smoker heeft twee luchtstroomregelroosters: een onderste rooster onder de onderste kom en een luchtafvoerrooster aan de bovenkant van het deksel. Door de hoeveelheid roosteropening aan te passen, kunt u de temperatuur van uw smoker aanpassen.

• De roosters en roosterbedieningen en de metalen oppervlakken eromheen worden erg heet tijdens het gebruik van de smoker. Gebruik grillhandschoenen of pannenlappen om de roosters aan te passen wanneer de smoker in gebruik is.

Ontstekingsinstructies

• Gebruik geen benzine, kerosine of alcohol om aan te steken. Gebruik alleen aanmaakvloeistof voor houtskool. Volg de instructies van de fabrikant.
• Voeg geen aanmaakvloeistof voor houtskool of met aanmaakvloeistof geïmpregneerde houtskool toe aan hete of warme houtskool.
• Vul het houtskoolrooster niet te vol. Te veel houtskool kan brand veroorzaken of uw smoker beschadigen.

1. Lees alle instructies voordat u aansteekt.
2. Laat het middelste vat eraf tijdens het aansteken van de houtskool en de opwarmperiode
3. Volg zorgvuldig alle instructies die bij de aanmaakvloeistof voor houtskool, elektrische houtskoolstarters en/of houtskool worden geleverd.
4. Open de luchtroosters op het deksel en het onderste rooster volledig.
5. Zorg ervoor dat het houtskoolrooster in de smoker zit en correct is geplaatst
6. Zorg ervoor dat de onderste kom leeg is (verwijder NOOIT hete as; volg de instructies voor het verwijderen van as in het gedeelte "Na het koken")
7. Open beide roosters zoals beschreven in het gedeelte "Luchtroosterbediening".
8. Plaats de gewenste hoeveelheid houtskool op het houtskoolrooster. Gebruik niet meer dan wat boven de rand van de houtskoolring uitsteekt. Het overvullen van de houtskoolring met houtskool kan letsel veroorzaken en uw smoker beschadigen.

ELEKTRISCHE STARTER

• Volg de instructies van de fabrikant van de elektrische starter
• Wees voorzichtig bij het verwijderen van de hete starter

SCHOORSTEENSTARTER

1. Voor de beste resultaten met een schoorsteenstarter, verwijdert u het kookrooster en zet u het opzij.
2. Doe de gewenste hoeveelheid houtskool in de schoorsteenstarter
3. Plaats gekreukeld krantenpapier onder de starter en steek het aan, en volg daarbij de instructies van de fabrikant van de starter
4. Giet de aangestoken kolen voorzichtig op de houtskooltray, met behulp van handschoenen, oogbescherming en alle andere beschermende uitrusting die door de fabrikant van de starter wordt aanbevolen.
5. Plaats het kookrooster terug met behulp van een grillhandschoen of een hulpmiddel om het rooster op te tillen.

ZELFONTBRANDENDE HOUTSKOOL

• Voeg geen aanmaakvloeistof voor houtskool of met aanmaakvloeistof geïmpregneerde houtskool toe aan hete of warme houtskool.
• Schik de gewenste hoeveelheid houtskool en steek deze aan volgens de instructies van de fabrikant

AANMAAKVLOEISTOF

• Volg alle instructies op de container met aanmaakvloeistof.
• Controleer bij gebruik van aanmaakvloeistof altijd de asopvanger voordat u aansteekt. Er kan zich vloeistof ophopen in de asopvanger, wat kan leiden tot brand onder de onderste kom. Verwijder eventuele vloeistof uit de asopvanger voordat u aansteekt.
• Voeg geen aanmaakvloeistof voor houtskool of met aanmaakvloeistof geïmpregneerde houtskool toe aan hete of warme houtskool.

1. Plaats de gewenste kolen op het houtskoolrooster. Schik ze zoals aangegeven door de fabrikant van de aanmaakvloeistof
2. Breng aanmaakvloeistof aan op de houtskool volgens de instructies van de fabrikant van de aanmaakvloeistof
3. Zorg ervoor dat alle aanmaakvloeistof is opgebrand voordat u gaat koken, anders kunnen er merkbare smaken aan het voedsel worden toegevoegd

*Reinig uw smoker na elk gebruik. Gebruik GEEN schurende of ontvlambare reinigingsmiddelen, omdat dit de pannen van dit product beschadigt en brand kan veroorzaken. Reinig met warm zeepwater.

De Smoker Gebruiken

• Vergrendel het vat aan de onderste kom
• Plaats de waterbak in het middelste vat
• Vul de waterbak tot het gewenste volheidsniveau (aanbevolen halfvol tot vol)
• Plaats het onderste kookrooster bovenop de waterbak
• Voor grotere voedingsmiddelen die extra ruimte nodig hebben, plaatst u het voedsel op het onderste kookrooster. Voor gemakkelijke toegang of het roken van kleinere voedingsmiddelen gebruikt u het bovenste kookrooster.
• Maak het deksel vast op het middelste vat
• De gemiddelde rooktemperatuur is ongeveer 107 °C (225 °F). Open roosters verhogen de temperatuur van de smoker. Sluit roosters om de temperatuur van de smoker te verlagen. Roosters moeten mogelijk tijdens het rookproces worden aangepast.

*TIPS

• TIW In de amok* wordt gebruikt om te temperatuur laag te houden. Controleer tie water niveau e.eety paar uur. tf je merkt dat de temperatuur stijgt In de smoker, voeg gewenste hoeveelheid water toe.
• We raden niet aan de deur vaak te openen, maar het biedt toegang tot houtskool/hout in de onderste kom. Brokken en onderste kookrooster indien nodig.
• Externe thermometer probes kunnen door de dekselventilatie lopen om toegang te krijgen tot voedsel in de smoker.

Na het Koken

• Gebruik nooit water om houtskool te doven.
• Verwijder de as niet voordat alle houtskool volledig is opgebrand of volledig is gedoofd.

1. Sluit het deksel en sluit beide roosters.
2. De houtskool koelt langzaam af.
3. Zodra de houtskool is afgekoeld, schuift u de asopvanger eruit en deponeert u deze in een metalen container.

Waarschuwingen en Veiligheidsinstructies

ALLEEN VOOR BUITEN GEBRUIK

• Deze handleiding bevat belangrijke informatie die nodig is voor de juiste montage en het veilige gebruik van deze smoker
• Lees en volg alle waarschuwingen en instructies voordat u de smoker monteert en gebruikt
• Volg alle waarschuwingen en instructies bij het gebruik van de smoker
• Bewaar deze handleiding voor toekomstig gebruik

Opmerking voor de installateur: Laat deze gebruikershandleiding achter bij de consument na levering en/of installatie.

Opmerking voor de klant: Bewaar deze gebruikershandleiding op een handige plaats voor toekomstig gebruik.

KOOLMONOXIDEGEVAAR
Niet Binnenshuis Gebruiken! Niet Binnenshuis Gebruiken! Het verbranden van houtskool geeft koolmonoxidegas vrij. Bij gebruik binnenshuis of in een slecht geventileerde ruimte kan het gas zich ophopen en ernstig letsel of de dood veroorzaken.

Gebruik geen benzine, alcohol of andere ontvlambare vloeistoffen om houtskool aan te steken. Gebruik alleen aanmaakvloeistof voor houtskool volgens de instructies van de fabrikant.

Het niet opvolgen van deze instructies kan leiden tot brand, explosie of brandwondengevaar, wat kan leiden tot schade aan eigendommen, persoonlijk letsel of de dood.

1. Gebruik deze smoker nooit zonder toezicht.
2. Gebruik deze smoker nooit binnen 3 meter (10 voet) van ontvlambare materialen
3. Gebruik deze smoker nooit binnen 7,5 meter (25 voet) van ontvlambare vloeistoffen.
4. Als er brand uitbreekt, blijf dan uit de buurt van de smoker en bel onmiddellijk de brandweer. Probeer een olie- of vetbrand niet met water te blussen.

Het niet opvolgen van deze instructies kan leiden tot brand, explosie of brandwondengevaar, wat kan leiden tot schade aan eigendommen, persoonlijk letsel of de dood.

Als deze instructies worden genegeerd, bestaat de mogelijkheid van een gevaarlijke brand of explosie die kan leiden tot lichamelijk letsel of schade aan eigendommen! Het is uw verantwoordelijkheid om uw smoker correct te monteren, te bedienen en te onderhouden.

LEES ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR HET MONTEREN EN BEDIENEN VAN UW SMOKER

• Deze smoker is uitsluitend bedoeld voor gebruik buitenshuis. Hij mag NIET worden gebruikt in een gebouw, garage of een andere afgesloten ruimte.
• Het gebruik van alcohol, voorgeschreven medicijnen of niet-voorgeschreven medicijnen kan het vermogen van een persoon om deze smoker correct te monteren of veilig te bedienen, belemmeren.
• Laat de smoker niet zonder toezicht achter.
• Houd kinderen en huisdieren te allen tijde uit de buurt van de smoker.
• Gebruik de smoker niet bij harde wind.
• Gebruik geen benzine, kerosine of alcohol om aan te steken. Gebruik alleen aanmaakvloeistof voor houtskool. Volg de instructies van de fabrikant.
• Voeg geen aanmaakvloeistof voor houtskool of met aanmaakvloeistof geïmpregneerde houtskool toe aan hete of warme houtskool.
• Verwijder de as niet voordat alle houtskool volledig is opgebrand of volledig is gedoofd.
• Open het deksel tijdens het aansteken en opstarten van de houtskool.
• Plaats de houtskool altijd bovenop het houtskoolrooster en niet rechtstreeks in de onderste kom.
• Gebruik grillhandschoenen of pannenlappen om uw handen te beschermen tijdens het aanpassen van de roosters van de smoker.
• Gebruik geen water om kolen te doven. Sluit de roosters en het deksel en wacht tot de smoker is afgekoeld tot onder 45 °C (115 °F).
• Behandel en bewaar hete elektrische starters zorgvuldig. Gebruik nooit aanmaakvloeistof voor houtskool of met aanmaakvloeistof geïmpregneerde houtskool met een elektrische starter. Volg de instructies van de fabrikant van de elektrische starter zorgvuldig.
• Controleer bij gebruik van aanmaakvloeistof altijd de asopvanger voordat u aansteekt. Er kan zich vloeistof ophopen in de asopvanger, wat kan leiden tot brand onder de onderste kom. Verwijder eventuele vloeistof uit de asopvanger voordat u aansteekt.
• Probeer de smoker niet te verplaatsen wanneer deze in gebruik is. Laat de smoker afkoelen tot 45 °C (115 °F) voordat u hem verplaatst of opbergt.
• Gebruik de smoker niet tenzij deze VOLLEDIG is gemonteerd en alle onderdelen stevig zijn vastgemaakt en aangedraaid. Als er onderdelen ontbreken of beschadigd zijn, neem dan contact op met de klantenservice voor een vervanging.
• Wijzig de smoker op geen enkele manier.
• Deze smoker is niet bedoeld om in of op een boot of recreatievoertuig te worden geïnstalleerd.
• Plaats de smoker op minstens 3 meter afstand van brandbare materialen of constructies in alle richtingen. Gebruik de smoker nooit onder een afdak of in een afgesloten ruimte.
• Deze smoker is niet bedoeld voor en mag nooit worden gebruikt als verwarming.
• Deze smoker is heet tijdens en na gebruik. Gebruik geïsoleerde ovenwanten of handschoenen ter bescherming tegen hete oppervlakken of spatten van kookvloeistoffen.
• Deze smoker is niet bedoeld voor commercieel gebruik.
• Bijproducten van verbranding die worden geproduceerd bij het gebruik van dit product bevatten chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken.

CALIFORNIA PROPOSITION 65

1. Bijproducten van verbranding die worden geproduceerd bij het gebruik van dit product bevatten chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen en andere reproductieve schade veroorzaken.
2. Dit product bevat chemicaliën, waaronder lood en loodverbindingen, waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken.

Was uw handen na het hanteren van dit product.
