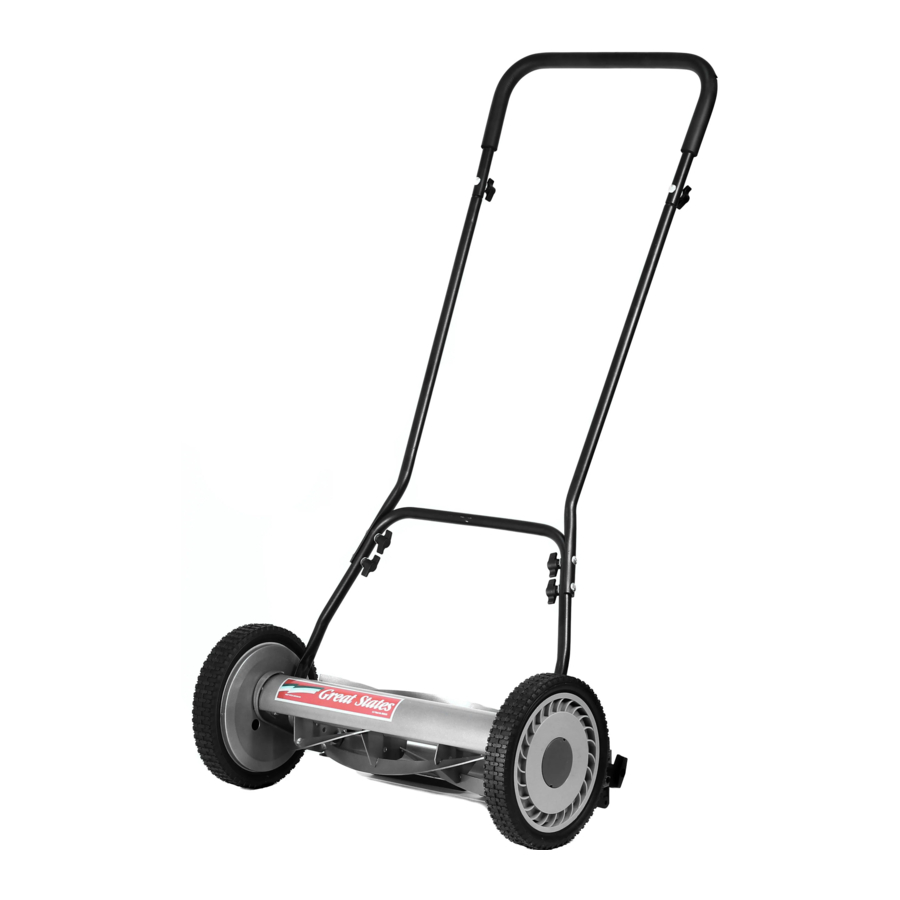

Great States 815-18 Handleiding

VEILIGHEIDSVOORSCHRIFTEN

• Lees alle instructies in deze handleiding voordat u de maaier gebruikt.
• Inspecteer uw gazon op vuil of vreemde voorwerpen en verwijder deze voordat u gaat maaien.
• Steek nooit uw handen, vingers of voeten in de haspel. Hoewel deze niet wordt aangedreven door een motor, snijdt de haspel wanneer de wielen draaien.
• Maai nooit wanneer het gras nat genoeg is om glad te zijn.
• Plaats uw handen of voeten niet in de buurt van een bewegend onderdeel van de maaier.
• Gebruik de maaier niet op blote voeten of met sandalen aan.
• Loop langzaam, ren nooit. Zorg er altijd voor dat u stevig staat wanneer u de maaier gebruikt.
• Raak nooit opzettelijk bomen, hekken, enz. aan of ram deze. Dit kan leiden tot verwondingen of de maaier ernstig beschadigen.
• Onthoud dat deze maaier een precisie gazononderhoudsapparaat is. Behandel het als zodanig door voorzichtig te zijn bij het gebruik ervan.
• Zorg ervoor dat uw maaier in veilige staat verkeert. Probeer de maaier niet te gebruiken als deze beschadigd is; laat hem eerst repareren.

California Proposition 65 Warning:
Dit product bevat chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken.

815-18

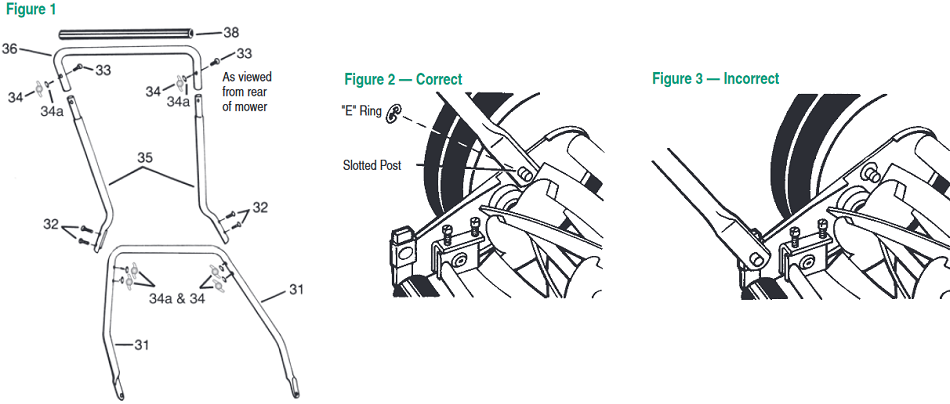

Hoe te monteren

Handgreep

In de doos bevinden zich de onderdelen van de maaiergreep (1 schuimgreep, 1 bovenste handgreepstuk, 2 middelste handgreepstukken en 1 onderste handgreepstuk) en het hardwarepakket.

• Plaats de 2 middelste handgreepstukken in de linker- en rechterkant van het bovenste handgreepstuk en zet vast met de twee (2) meegeleverde M6X35-bouten en vleugelmoeren.
• Bevestig de bovenste handgreepsubassemblage die u in de vorige stap hebt gemonteerd aan de onderste handgreepsubassemblage met behulp van de vier (4) overige meegeleverde M6X35-bouten en vleugelmoeren.

Zorg ervoor dat u alle vleugelmoeren op de verbindingen van de handgreepmontage aandraait, zodat geen van de handgreepstukken los zit.

De handgreep aan de maaier bevestigen

Probeer NIET de handgreep te bevestigen aan de bouten op de rollenassemblage aan de achterkant van de maaier. Dit is onjuist! (zie afbeelding 3) Raadpleeg afbeelding 2 voor meer informatie terwijl u de onderstaande instructies volgt.

• Nadat u de handgreep hebt gemonteerd, plaatst u de gaten aan het uiteinde van het onderste gedeelte van de handgreep aan de linker- en rechterkant over de korte pennen die uit de zijplaten steken.
• Wanneer de handgreep op zijn plaats zit over de pennen, klikt u de "E"-ringen op de gleufpennen aan beide zijden om te voorkomen dat de handgreep loskomt.

Sommige stof en vuil die ontstaan door het gebruik van dit gereedschap kunnen chemicaliën bevatten die in de staat Californië bekend staan als veroorzakers van kanker en geboorteafwijkingen of andere reproductieve schade. Enkele voorbeelden van deze chemicaliën zijn:

• chemicaliën in kunstmest
• verbindingen in insecticiden, herbiciden en pesticiden
• arseen en chroom uit chemisch behandeld hout.

Uw risico op blootstelling aan deze chemicaliën varieert, afhankelijk van hoe vaak u dit soort werk doet. Om uw blootstelling te verminderen, werkt u in een goed geventileerde ruimte en met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes eruit te filteren.

Gebruik en onderhoud

Algemeen onderhoud

Er is minimaal onderhoud vereist om een soepele werking van uw maaier te garanderen.

• Om schade aan de maaier of de snijbladen te voorkomen, houdt u het te maaien gebied vrij van vuil.
• Wij adviseren een routineuze toepassing van olie of smeermiddel (bijv. WD-40). Dit moet worden aangebracht op alle snijoppervlakken, de as van de snijhaspel en de wielen.

Kleine aanpassingen van de snijhoogte

Deze units kunnen worden aangepast om een snijhoogtebereik van 1/2" tot 2 3/4" (1,27 cm tot 6,98 cm) te bieden door simpelweg de rollenassemblage aan te passen. Houd er rekening mee dat dezelfde aanpassing aan beide zijden van de maaier moet worden uitgevoerd.

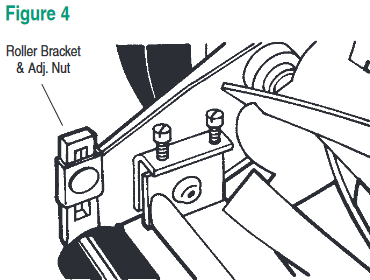

Raadpleeg afbeelding 4 voor meer informatie terwijl u de onderstaande instructies volgt.

• Om de laagste snijpositie te bereiken, maakt u de moeren aan beide zijden van de rollenassemblage los en verwijdert u ze.
• Plaats de bout door het onderste gat van de plastic rolbeugel en het bovenste gat van de maaierzijplaat. Draai de moeren aan beide zijden weer vast.
• Om de hoogste snijpositie te bereiken, maakt u de moeren aan beide zijden van de rollenassemblage los en verwijdert u ze.
• Plaats de bout door het bovenste gat van de plastic rolbeugel en het onderste gat van de maaierzijplaat. Draai de moeren aan beide zijden weer vast.

Andere snijhoogtes kunnen worden verkregen door de bouten door andere gatposities te plaatsen.

Nauwkeurige aanpassingen van de snijhoogte

De wiel-/stofkapassemblage kan naar een van de 3 posities op de zijplaat worden verplaatst. Houd er rekening mee dat dezelfde aanpassing aan beide zijden van de maaier moet worden uitgevoerd.

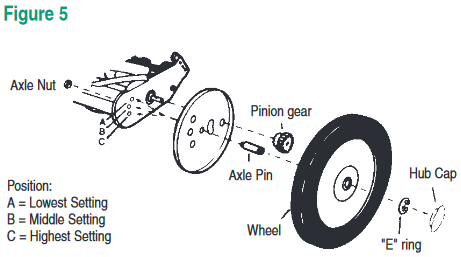

Raadpleeg afbeelding 5 voor meer informatie terwijl u de onderstaande instructies volgt.

• Verwijder de asmoer aan de binnenkant van de maaier door de aspunt op zijn plaats te houden met een 1/2" (1,27 cm) dopsleutel of platte schroevendraaier (afhankelijk van het modeltype), (verwijder bij modellen met wieldop eerst de wieldop) en een dopsleutel of steeksleutel op de moer.
• Trek het wiel, de stofkap en de aspunt voorzichtig als een geheel naar buiten totdat de aspunt de zijplaat vrijmaakt. Plaats deze vervolgens in het gewenste gat en vervang en draai de moeren vast. Positie A = 1/2" (1,27 cm) snijhoogte, positie B = 2" (5,08 cm), positie C = 2 3/4" (6,98 cm).

Afstelling van het maaiblad

De messen zijn vooraf afgesteld voordat ze de fabriek verlaten
Er kan een verkeerde uitlijning optreden, waardoor de messen te los of te strak komen te zitten. Als dit gebeurt, zult u een ruwe, oneffen snede of een moeilijk duwende maaier opmerken.

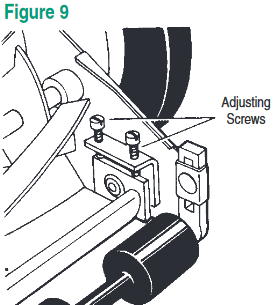

Alle aanpassingen worden gemaakt vanaf de achterkant van de maaier (tegenover de balk met de logosticker). Elk uiteinde van de snijbalk kan afzonderlijk worden afgesteld.

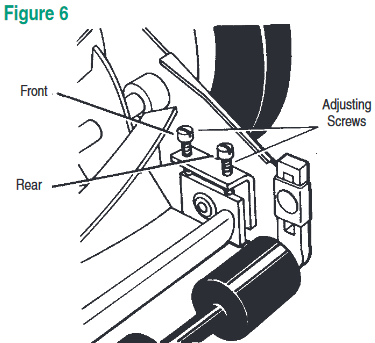

Raadpleeg afbeelding 6 voor meer informatie terwijl u de onderstaande instructies volgt.

• Het snijbalkblad (onder de haspel) draait. De voorste schroeven bewegen de messenbalk weg van de messen, terwijl de achterste schroeven de messenbalk naar de messen toe bewegen.
• Het afstellen van de schroeven is een zeer gevoelige procedure. 1/16e van een slag wordt beschouwd als een belangrijke aanpassing.
• Voordat u één afstelschroef vastdraait, moet u de tegenoverliggende schroef een gelijke hoeveelheid losdraaien.

De messen losser maken

Het snijbalkblad moet verder van de snijhaspel worden verwijderd.

• Draai beide achterschroeven gelijkmatig los door ze tegen de klok in te draaien.
• Draai beide voorschroeven gelijkmatig vast door ze met de klok mee te draaien.

De messen strakker maken

Het snijbalkblad moet dichter bij de snijhaspel worden gebracht.

• Draai beide voorschroeven gelijkmatig los door ze tegen de klok in te draaien.
• Draai beide achterschroeven gelijkmatig vast door ze met de klok mee te draaien.

Aanpassingen controleren

• Draai de maaier ondersteboven.
• Plaats een stuk papier (bijv. schrijf- of krantenpapier) tussen de messenbalk en de haspelmessen en draai de haspelmessen voorzichtig met de hand.

Alle messen moeten het papier gelijkmatig over de hele lengte van de messenbalk doorsnijden terwijl de haspel soepel draait.
Als de maaier met tussenpozen snijdt, moet de aanpassing worden uitgevoerd aan de juiste zijde van de messen om een goede snijwerking te verkrijgen.

De snijmessen slijpen

Wanneer de maaier goed is gesmeerd en afgesteld, is slijpen enkele jaren niet nodig. De volgende stappen stellen u echter in staat om de procedure zelf uit te voeren tegen relatief lage kosten.

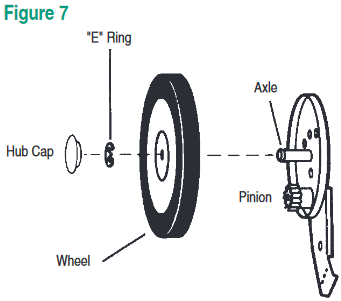

• Verwijder de "E"-ringen, wielen en het rondsel van beide zijden van de maaier.

• Verwijder beide palen uit de rechthoekige sleuven in de haspelas en draai hun posities om (zie afbeelding 8).

• Draai de plaatsing van de rondsels om.
• Plaats het linker rondsel op het rechteruiteinde van de haspelas en het rechter rondsel op het linkeruiteinde van de haspelas. Plaats de wielen en "E"-ringen terug.
• Verspreid een dunne laag schuurpasta op de voorkant van de haspelmessen.
• Stel de messenbalk zo af dat het messenbalkblad licht maar stevig contact maakt met de haspelmessen over de volledige breedte van de messenbalk.


  Draai de afstelschroeven niet te strak aan, omdat dit de messenbalk kan beschadigen. Beide schroeven moeten strak zitten bij de laatste afstelling.
• Duw de maaier achteruit op een gladde ondergrond (zoals een trottoir of verharde oprit). Blijf dit doen totdat de haspelmessen relatief vrij draaien en de voorkant van het messenbalkblad gepolijst is.
• Verwijder de wielen; draai de rondsels en palen om zodat de afgeschuinde rand van de pal zich aan de rechterkant bevindt.

  Verwijder alle slijppasta of vuil van het messenbalkblad, de haspelmessen, de rondsels en de palen. Smeer de as en het rondsel in met een lichte film wiellagervet en plaats de wielen en "E"-ringen terug.

OPMERKING: Het wordt aanbevolen om een industriële of klepschuurpasta te gebruiken tussen 100-240 korrel. Dit is meestal verkrijgbaar bij een industriële of automaterialenwinkel. Als professioneel slijpen vereist is, raadpleeg dan uw plaatselijke Gouden Gids voor reparatiediensten voor grasmaaiers.

Onderdelen bestellen

Vermeld de volgende informatie bij het bestellen van onderdelen:

1. Compleet modelnummer (te vinden op de identificatiesticker aan de achterkant van de messenbalk).
2. Kleur van de onderdelen die u bestelt.
3. Snijbreedte van uw unit.

Als u niet zeker bent van het nummer van het te vervangen onderdeel, kunt u ervoor zorgen dat u het exacte onderdeel (de exacte onderdelen) ontvangt dat u nodig hebt door het defecte onderdeel (de defecte onderdelen) vooruitbetaald naar de fabriek te sturen, samen met uw bestelling. Zorg ervoor dat u bij het verzenden van onderdelen uw naam, adres en telefoonnummer in het pakket vermeldt.
ALLE ONDERDELEN WORDEN RECHTSTREEKS VANUIT DE FABRIEK VERKOCHT. MINIMUMKOSTEN VOOR ELKE BESTELLING ZIJN US$ 2,00 EXCLUSIEF VERZENDING. ALLE VERZENDKOSTEN ZIJN VOOR REKENING VAN DE KOPER.

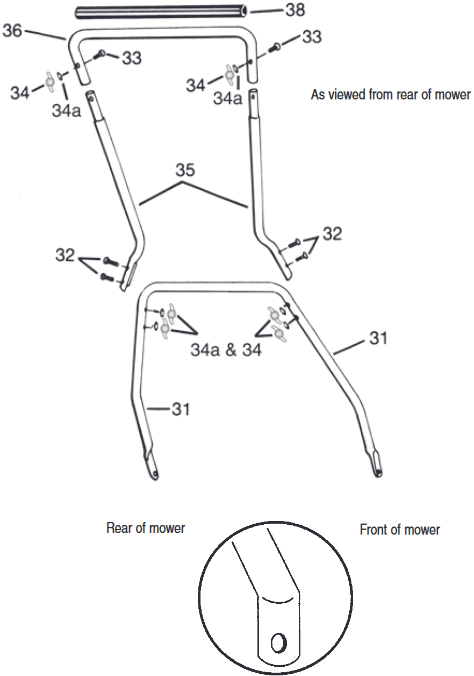

Maaieronderdelen

Onderdeelnrs. & ID-gids

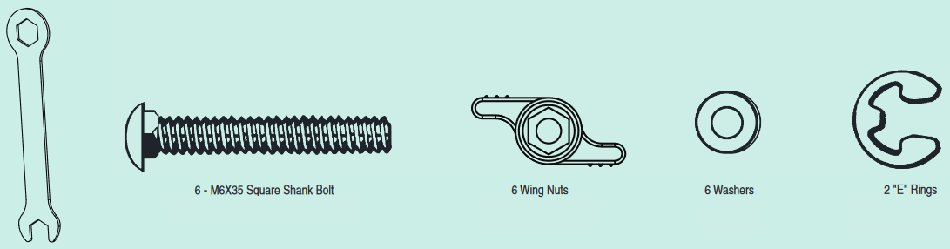

HARDWAREPAKKET HANDGREEPASSEMBLAGE

1204-14 | 1304-14

Hoe te monteren

Handgreep

In de doos zitten de onderdelen van de grasmaaierhandgreep (2 bovenste stuurhelften en 2 onderste delen) en het hardwarepakket.

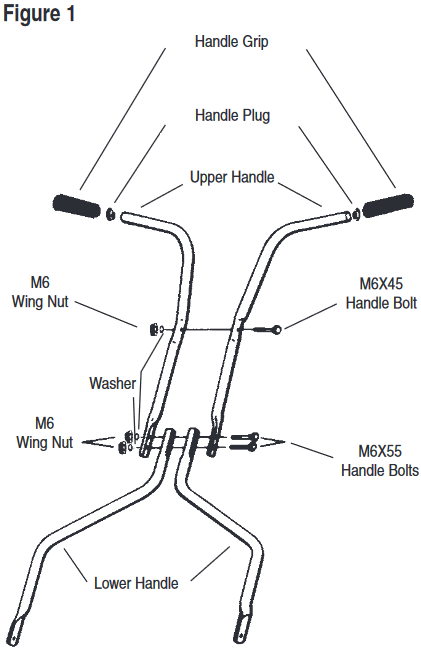

• Leg de onderdelen van de handgreep uit zoals weergegeven in afbeelding 1.

• Bevestig de 2 onderste handgreepdelen aan het bovenste deel van de handgreep met behulp van de 2 - M6X55 bouten en vleugelmoeren.
• Bevestig de 2 bovenste stuurhelften aan elkaar met behulp van de M6X45 bout en vleugelmoer.
• Smeer de binnenkant van de 2 handgrepen met een sopje (voor eenvoudigere toepassing) en schuif ze op de handgreep.

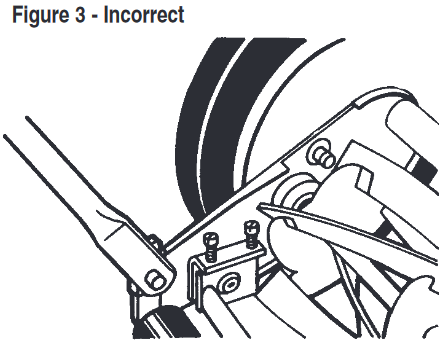

De handgreep aan de grasmaaier bevestigen

Probeer NIET de handgreep te bevestigen aan de bouten op de rollenassemblage aan de achterkant van de grasmaaier. Dit is onjuist!

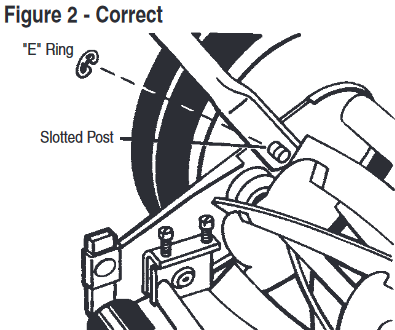

Raadpleeg afbeelding 2 voor meer informatie terwijl u de onderstaande instructies volgt.

• Nadat u de handgreep hebt gemonteerd, plaatst u de gaten aan het einde van het onderste deel van de handgreep aan de linker- en rechterkant over de korte pennen die uit de zijplaten steken.
• Wanneer de handgreep op zijn plaats zit over de pennen, klikt u de "E" -ringen op de gleuven pennen aan beide zijden om te voorkomen dat de handgreep loskomt.

Gebruik en onderhoud

Kleine aanpassingen van de maaihoogte

De maaihoogte op deze eenheden kan eenvoudig worden aangepast door de rolmontage aan te passen. Model 1204-14 kan worden aangepast van 1/2" (1,27 cm) tot 1 3/4" (4,45 cm) en Model 1304-14 kan worden aangepast van 1" (2,54 cm) tot 2 1/4" (5,72 cm). Houd er rekening mee dat dezelfde aanpassing aan beide zijden van de maaier moet worden uitgevoerd.

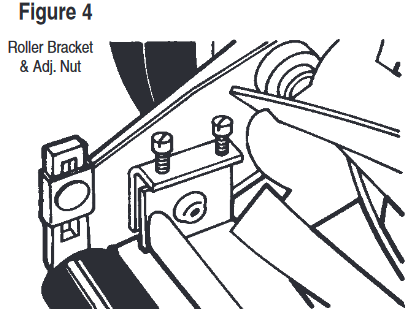

Raadpleeg figuur 4 voor meer informatie terwijl u de onderstaande instructies volgt.

• Om de laagste maaipositie te bereiken, maakt u de moeren aan beide zijden van de rolmontage los en verwijdert u ze.
• Plaats de bout door het onderste gat van de plastic rolbeugel en het bovenste gat van de zijplaat van de maaier. Draai de moeren aan beide zijden weer vast.
• Om de hoogste maaipositie te bereiken, maakt u de moeren aan beide zijden van de rolmontage los en verwijdert u ze.
• Plaats de bout door het bovenste gat van de plastic rolbeugel en het onderste gat van de zijplaat van de maaier. Draai de moeren aan beide zijden weer vast.

Andere maaihoogtes kunnen worden verkregen door de bouten door andere gatlocaties te plaatsen.

Afstelling van het maaimes

De messen zijn voorgeprogrammeerd voordat ze de fabriek verlaten
Een verkeerde uitlijning kan optreden, wat resulteert in messen die te los of te strak zitten. Als dit gebeurt, zult u een ruwe, oneffen snede of een moeilijk duwende maaier opmerken.
Alle aanpassingen worden gemaakt vanaf de achterkant van de maaier (tegenover de stang met de logo-sticker). Elk uiteinde van de snijbalk kan afzonderlijk worden afgesteld.

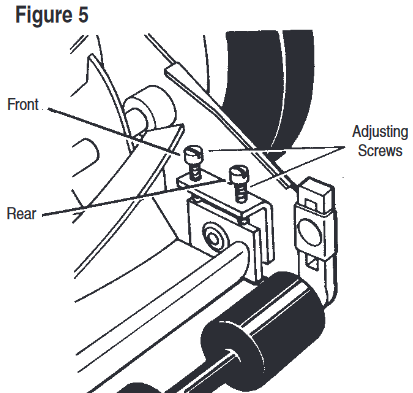

Raadpleeg figuur 5 voor meer informatie terwijl u de onderstaande instructies volgt.

• Het mes van de snijbalk (onder de haspel) draait. De voorste schroeven bewegen de snijbalk weg van de messen, terwijl de achterste schroeven de snijbalk naar de messen toe bewegen.
• Het afstellen van de schroeven is een zeer gevoelige procedure. 1/16e van een draai wordt beschouwd als een belangrijke aanpassing.
• Voordat u een afstelschroef vastdraait, moet u ervoor zorgen dat u de tegenoverliggende schroef een gelijke hoeveelheid losdraait.

De messen losmaken

Het mes van de snijbalk moet verder van de snijhaspel worden verwijderd.

• Draai beide achterste schroeven gelijkmatig los door ze tegen de klok in te draaien.
• Draai beide voorste schroeven gelijkmatig aan door ze met de klok mee te draaien.

De messen aandraaien

Het mes van de snijbalk moet dichter bij de snijhaspel worden gebracht.

• Draai beide voorste schroeven gelijkmatig los door ze tegen de klok in te draaien.
• Draai beide achterste schroeven gelijkmatig aan door ze met de klok mee te draaien.

Aanpassingen controleren

• Draai de maaier ondersteboven.
• Steek een stuk papier (bijv. schrijf- of krantenpapier) tussen de snijbalk en de haspelmessen en draai de haspelmessen voorzichtig met de hand.

Alle messen moeten het papier gelijkmatig over de gehele lengte van de snijbalk snijden, terwijl de haspel soepel draait.
Als de maaier een intermitterende snede heeft, moet de aanpassing worden gemaakt aan de juiste kant van de messen om de juiste snijwerking te verkrijgen.

Algemeen onderhoud

Er is minimaal onderhoud vereist om een soepele werking van uw maaier te garanderen.

• Om schade aan de maaier of de snijmessen te voorkomen, moet u het te maaien gebied vrijhouden van vuil.
• We raden een routineuze toepassing van olie of smeermiddel aan (bijv. WD-40). Dit moet worden aangebracht op alle snijvlakken, de as van de snijhaspel en de wielen.

De snijmessen slijpen

Wanneer de maaier goed gesmeerd en afgesteld is, is slijpen mogelijk enkele jaren niet nodig. Met de volgende stappen kunt u de procedure echter zelf uitvoeren tegen relatief lage kosten.

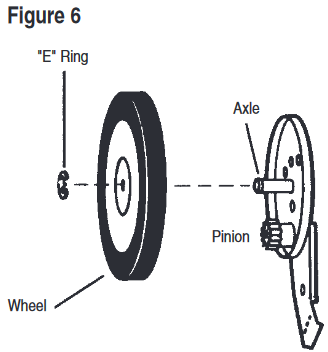

• Verwijder de "E"-ringen, wielen en het rondsel van beide zijden van de maaier.

• Verwijder beide palen uit de rechthoekige sleuven in de haspelas en keer hun posities om.

• Draai de plaatsing van de rondsels om.
• Plaats het linker rondsel op de haspelas. Plaats de wielen en "E"-ringen terug.
• Breng een dunne laag schuurmiddel aan op de voorkant van de haspelmessen.

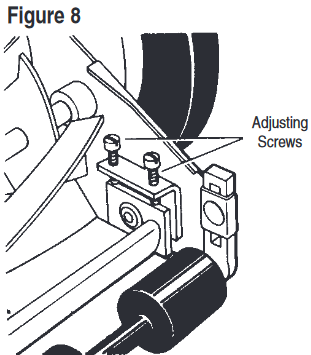

• Stel het mes van de snijbalk zo af dat het licht maar stevig contact maakt met de haspelmessen over de volledige breedte van de snijbalk.


  Draai de afstelschroeven niet te vast, omdat dit de snijbalk kan beschadigen. Beide schroeven moeten strak zitten bij de uiteindelijke afstelling.
• Duw de maaier achteruit op een gladde ondergrond (zoals een stoep of een verharde oprit). Blijf dit doen totdat de haspelmessen relatief vrij draaien en de voorkant van de snijbalkmessen gepolijst is.
• Verwijder de wielen; draai de rondsels en de pal om is aan de rechterkant.

  Reinig alle slijpmiddelen of vuil van de snijbalkmessen, haspelmessen, rondsel en pal. Smeer de as en het rondsel met een dunne laag wiellagervet en plaats de wielen en "E"-ringen terug.

OPMERKING: Het wordt aanbevolen om een industrieel of klepschuurmiddel te gebruiken tussen 100-240 korrel. Dit is meestal verkrijgbaar bij een industriële of auto-onderdelenwinkel. Als professioneel slijpen vereist is, raadpleeg dan uw lokale Gouden Gids voor reparatiediensten voor grasmaaiers.

Onderdelen bestellen

Geef de volgende informatie op bij het bestellen van onderdelen:

1. Volledig modelnummer (te vinden op de identificatiesticker op de achterkant van de snijbalk).
2. Kleur van de onderdelen die u bestelt.
3. Snijbreedte van uw eenheid.

Als u niet zeker bent van het nummer van het te vervangen onderdeel, kunt u ervoor zorgen dat u het exacte onderdeel (de exacte onderdelen) ontvangt dat u nodig hebt door het (de) kapotte onderdeel (onderdelen) vooruitbetaald naar de fabriek te sturen, samen met uw bestelling. Zorg ervoor dat wanneer u onderdelen verzendt, u uw naam, adres en telefoonnummer in het pakket bijvoegt.
ALLE ONDERDELEN WORDEN RECHTSTREEKS VANUIT DE FABRIEK VERKOCHT. DE MINIMALE KOSTEN VOOR ELKE BESTELLING ZIJN US$ 2,00 EXCLUSIEF VERZENDKOSTEN. ALLE VERZENDKOSTEN ZIJN DE VERANTWOORDELIJKHEID VAN DE KOPER.

Sommige stof en vuil die ontstaan door het gebruik van dit gereedschap kunnen chemicaliën bevatten waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:

• chemicaliën in kunstmest
• verbindingen in insecticiden, herbiciden en pesticiden
• arseen en chroom uit chemisch behandeld hout.

Uw risico op blootstelling aan deze chemicaliën varieert, afhankelijk van hoe vaak u dit type werk doet. Om uw blootstelling te verminderen, werkt u in een goed geventileerde ruimte en met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

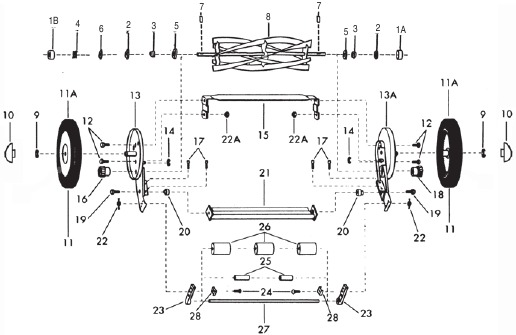

Onderdelen grasmaaier

Onderdeelnummers & ID-gids

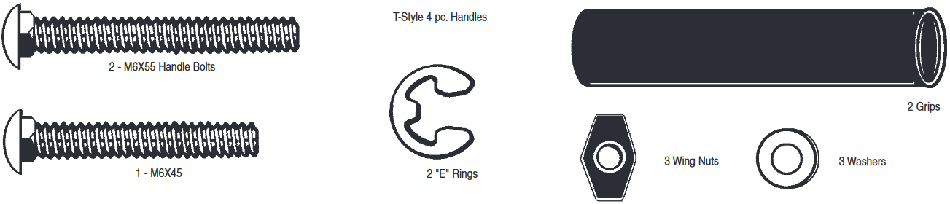

HANDLE ASSEMBLY HARDWARE PACKAGE

Verantwoordelijkheden van de klant

Wees altijd voorzichtig bij het bedienen van uw grasmaaier en blijf uit de buurt van bewegende onderdelen. Vermijd het raken van of het aanrijden van vaste objecten of afval in het te maaien gebied. Zorg ervoor dat de maaier vrij is en volg een regelmatig onderhoudsschema om een efficiënte en veilige werking te garanderen. Een goed onderhouden grasmaaier gaat lang mee en werkt efficiënter.

830 Webster St
Shelbyville, IN 46176
1-800-633-1501
www.americanlawnmower.com
www.earthwisetools.com
