Verklaring van symbolen

De volgende symbolen worden in deze servicehandleiding gebruikt.

Symbolen	Verklaring	Symbolen	Verklaring
	Controleren.		Verwijder de klauw.
	Visueel controleren.		Plaats de klauw.
	Een geluid controleren.		Duw het onderdeel.
	Koppel de connector los.		Sluit de stroomkabel aan.
	Sluit de connector aan.		Koppel de stroomkabel los.
	Verwijder de kabel/draad van de kabelgeleider of draadbeugel.		Zet de stroom aan.
	Installeer de kabel/draad op de kabelgeleider of draadbeugel.		Zet de stroom uit.
	Verwijder de schroef.		Maak de schroef los.
	Installeer de schroef.		Draai de schroef vast.
	Reiniging is nodig.		Meting is nodig.

De volgende regels zijn van toepassing in deze servicehandleiding:

1. Elk hoofdstuk bevat secties waarin het doel van specifieke functies en de relatie tussen elektrische en mechanische systemen wordt uitgelegd met betrekking tot de timing van de werking.
   In de diagrammen vertegenwoordigt het pad van de mechanische aandrijving; waar een signaalnaam het symbool vergezelt, geeft de pijl de richting van het elektrische signaal aan.
   De uitdrukking "zet de stroom aan" betekent het aanzetten van de aan/uit-schakelaar, het sluiten van de voordeur en het sluiten van de aflevereenheiddeur, wat resulteert in het leveren van stroom aan de machine.
2. In de digitale circuits wordt '1' gebruikt om aan te geven dat het spanningsniveau van een bepaald signaal "Hoog" is, terwijl '0' wordt gebruikt om "Laag" aan te geven. (De spanningswaarde verschilt echter van circuit tot circuit.) Bovendien geeft de asterisk (*) zoals in "DRMD*" aan dat het DRMD-signaal aangaat wanneer '0'.
   In vrijwel alle gevallen kunnen de interne mechanismen van een microprocessor niet in het veld worden gecontroleerd. Daarom worden de bewerkingen van de microprocessors die in de machines worden gebruikt, niet besproken: ze worden uitgelegd in termen van sensoren naar de input van de DC-controller-PCB en van de output van de DC-controller-PCB naar de belastingen.

De beschrijvingen in deze servicehandleiding kunnen zonder voorafgaande kennisgeving worden gewijzigd voor productverbetering of andere doeleinden, en belangrijke wijzigingen zullen worden gecommuniceerd in de vorm van service-informatiebulletins.
Van alle servicepersonen wordt verwacht dat ze een goed begrip hebben van de inhoud van deze servicehandleiding en alle relevante service-informatiebulletins en dat ze in staat zijn om fouten in de machine te identificeren en te isoleren.

Productoverzicht

Specificaties

Namen van onderdelen

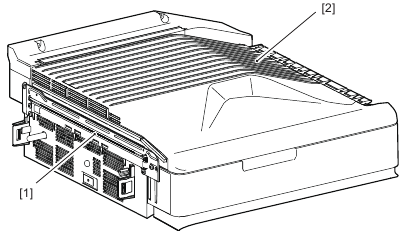

Externe weergave

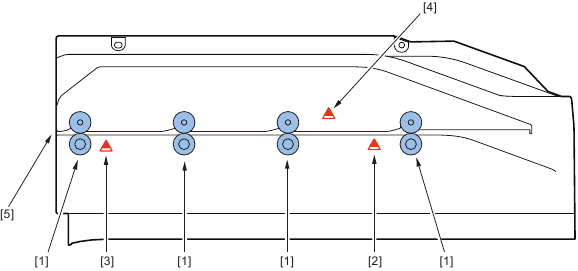

Dwarsdoorsnede

Technische uitleg

Basisconfiguratie

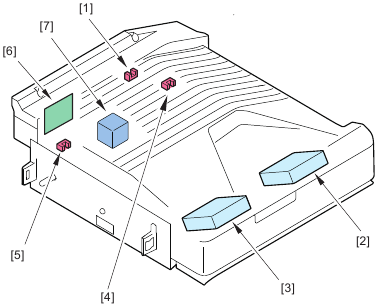

Basisconstructie

De bufferdoorgeeheenheid bestaat uit de volgende hoofdcomponenten:

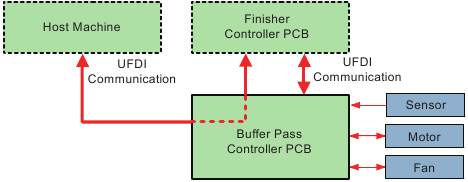

Overzicht van elektrische schakelingen

De bewerkingsvolgorde van de bufferdoorgeeheenheid wordt beheerd door de PCB controller bufferdoorgang.
De PCB controller bufferdoorgang ontvangt diverse opdrachten via de communicatiekabel van de host om de motoren aan te sturen.

Gerelateerde servicemodus

• (Lv.1) COPIER > DISPLAY > VERSION > BF-PASS
  Voor Buffer Pass Unit-P1
• (Lv.1) COPIER > DISPLAY > VERSION > BF-PAS2
  Voor Buffer Pass Unit-P2

Gerelateerde foutcode

• E503-0041: Fout in communicatie tussen de finisher en de bufferdoorgeeheenheid
• E503-0042: Fout in communicatie tussen de finisher en de bufferdoorgeeheenheid

Bedieningselementen

Basisbewerking

Basisbewerking

Het apparaat voert papier aan dat wordt aangevoerd vanaf de nietjesfinisher/boekjesfinisher.

Aandrijfconfiguratie

Hieronder volgt een diagram van het aandrijfsysteem van de bufferdoorgeeheenheid.

Detectie papierstoring

Overzicht

Het volgende diagram toont de opstelling van sensoren die worden gebruikt om papierstoringen in de bufferdoorgeeheenheid te detecteren.

Typen papierstoringen

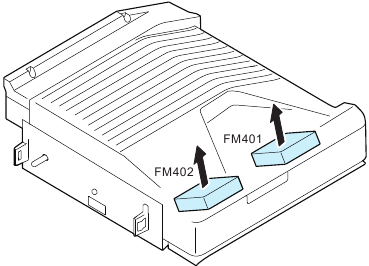

Ventilatorbewerking

De 2 ventilatoren zijn uitgerust in de bufferdoorgeeheenheid, die de temperatuurstijging regelen om beeldfouten te voorkomen wanneer de temperatuur van de toner in de hostmachine stijgt.

Stroomvoorziening

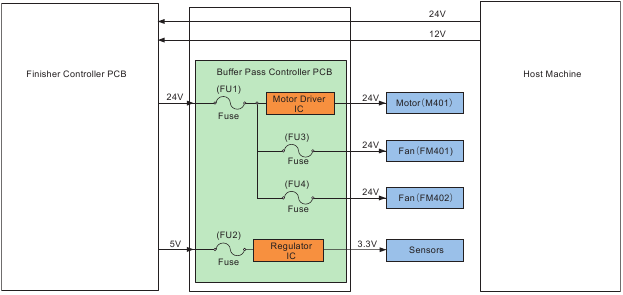

Route stroomvoorziening

24 V en 5 V voeding worden via de PCB controller finisher aan de PCB controller bufferdoorgang geleverd.

Beveiligingsfunctie

Het stroomingangscircuit van de PCB controller bufferdoorgang is ook voorzien van een zekering die doorbrandt wanneer er een overmatige stroom loopt.
De 24V-circuits (die worden gebruikt om de motoren aan te drijven) zijn voorzien van de zekeringen of de motordrivers met een overstroombeveiligingsfunctie om bescherming te bieden tegen de overstroom.

Upgraden

Upgrade de firmware van de PCB controller bufferdoorgang vanaf de hostmachine.
(Raadpleeg de servicehandleiding voor de hostmachine voor de details.)

Periodiek onderhoud

Periodiek vervangen onderdelen
Er zijn geen onderdelen die periodiek moeten worden vervangen op de bufferdoorgeeheenheid.

Verbruiksonderdelen
Er zijn geen verbruiksonderdelen op de bufferdoorgeeheenheid.

Onderdelen vervangen en reinigen

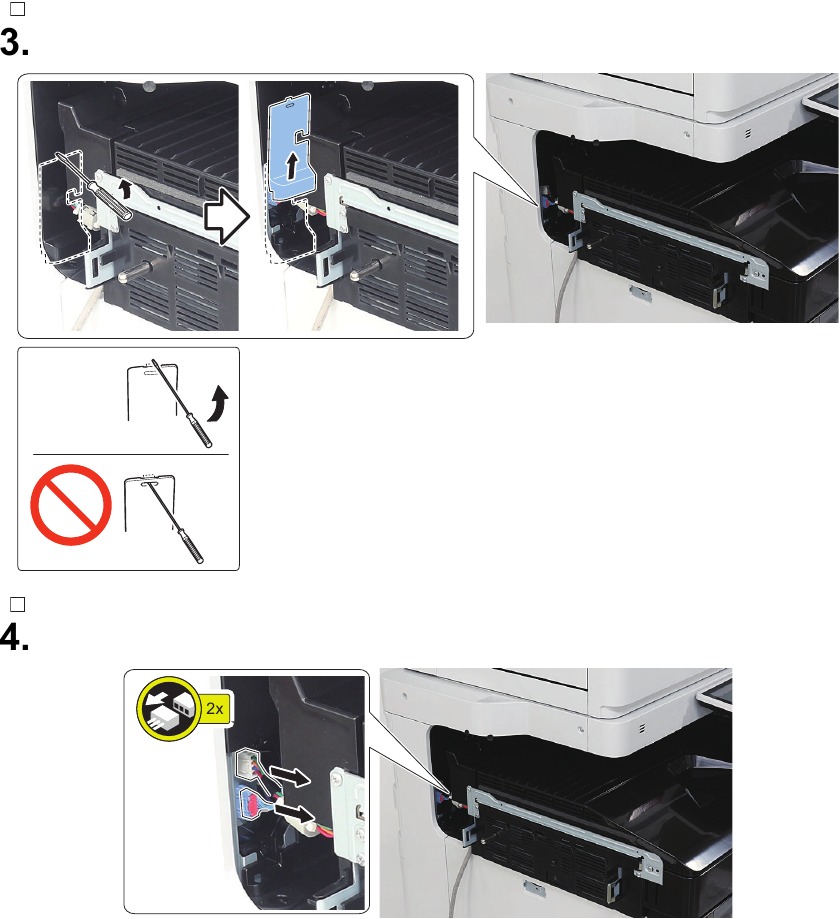

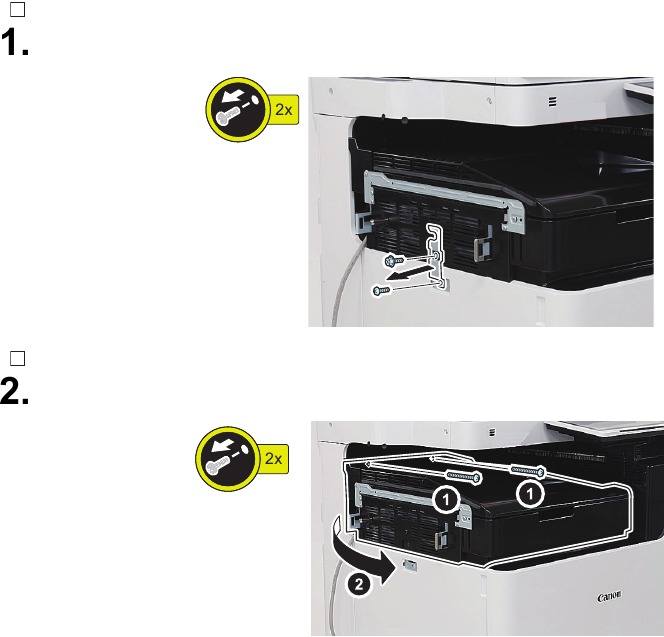

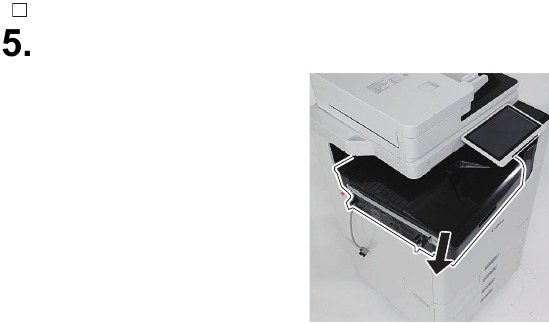

Deze machine van de hostmachine verwijderen

Controleer of de hoofdstroomschakelaar is uitgeschakeld en de stekker uit het stopcontact is verwijderd.

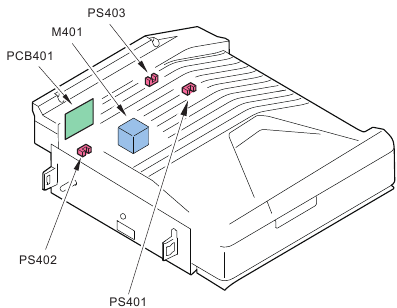

Onderdelenlijst

Sensoren, motor, PCB

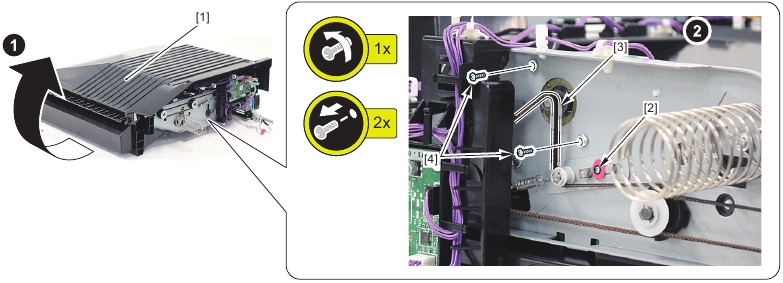

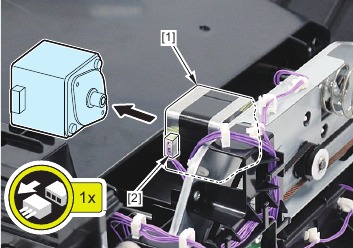

De motor van de bufferdoorgang verwijderen

(M401)

1. Draai de bufferdoorgeeheenheid om [1].
2. Maak de spanschroef [2] los en verwijder de riem [3].
3. Verwijder de 2 motorschroeven [4].
   • 2 schroeven [4]
4. Verwijder de aanvoermotor bufferdoorgang [1].

   • 1 connector [2]

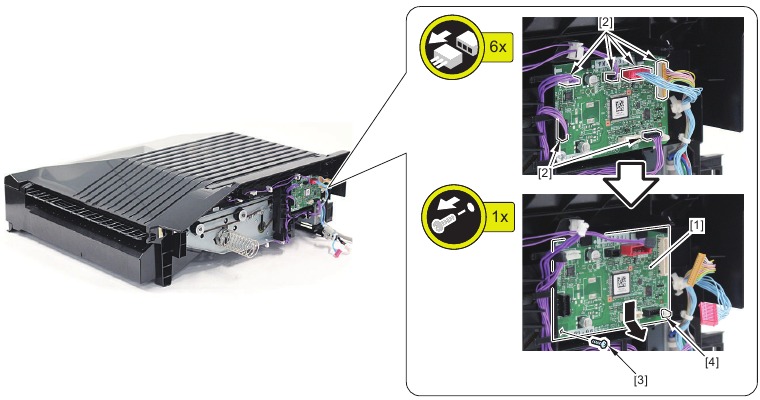

De PCB controller bufferdoorgang verwijderen

(PCB401)

1. Verwijder de PCB controller bufferdoorgang [1].

   • 6 connectoren [2]
   • 1 schroef [3]
   • 1 vergrendelingssteun [4]

Basisafstelling

De bufferdoorgeeheenheid vereist geen afstelwerkzaamheden.

Servicegereedschap

Speciaal gereedschap
Geen

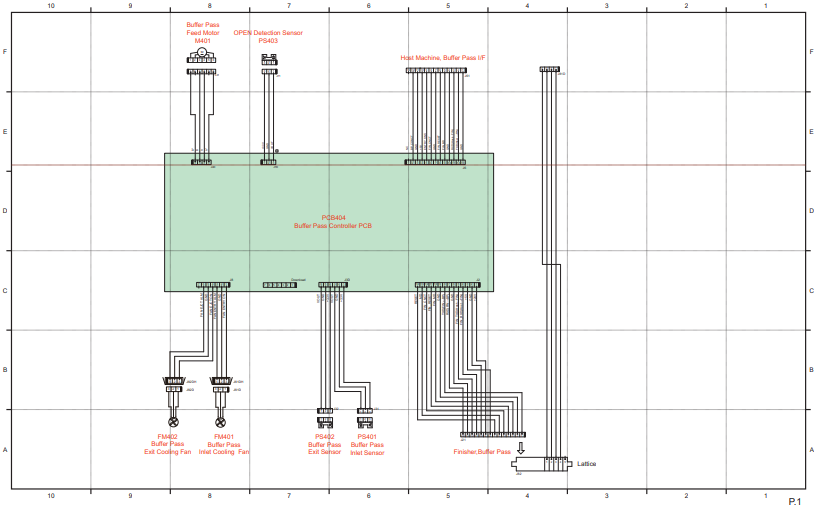

Algemeen schakelschema

Veiligheidsmaatregelen

Punten om op te merken vóór het onderhoud

• Zorg er bij het onderhoud voor dat u de stroombron uitschakelt volgens de aangegeven stappen en de stekker uit het stopcontact haalt.
• Zorg er tijdens de montage en demontage voor dat u een vel papier onder de onderdelen legt om te voorkomen dat ze vuil worden of dat er vreemde stoffen in de onderdelen terechtkomen.
• Voordat u de onderdelen in de hostmachine installeert, moet u ervoor zorgen dat ze vrij zijn van vreemde stoffen.
• Wees voorzichtig om niet gewond te raken door bramen van randen, scherpe hoeken of uitsteeksels.

Gevaarlijke gebieden, zoals hoeken, randen, veren en andere scherpe delen, kunnen op producten achterblijven. Wees u altijd bewust van de aanwezigheid van gevaarlijke gebieden om letsel te voorkomen dat wordt veroorzaakt door contact met en/of het raken van die gebieden, door u niet te veel op het servicewerk te concentreren.

Punten om op te merken bij het schoonmaken

Wanneer u reinigt met een organisch oplosmiddel, zoals alcohol, zorg er dan voor dat het bestanddeel van het oplosmiddel volledig is verdampt voordat u het in elkaar zet.

Opmerkingen over montage/demontage

Volg de onderstaande punten om het apparaat te monteren/demonteren.

1. Haal de stekker uit het stopcontact om mogelijke gevaren tijdens montage-/demontagewerkzaamheden te voorkomen.
2. Tenzij specifiek anders aangegeven, keert u de volgorde van demontage om voor herinstallatie.
3. Zorg ervoor dat u het juiste schroeftype (lengte, diameter, enz.) op de juiste positie gebruikt bij het monteren.
4. Om elektrische geleiding te behouden, worden bindingsschroeven met ringen gebruikt om de aardingsdraad en de varistor te bevestigen. Zorg ervoor dat u het juiste schroeftype gebruikt bij het monteren.
5. Tenzij het speciaal nodig is, mag u het apparaat niet bedienen met verwijderde onderdelen.
6. Verwijder nooit de met verf vergrendelde schroeven tijdens het demonteren.

DUBBELPOLIGE/NULPUNTZEKERING
De zekering kan zich in de nul bevinden en het lichtnet moet worden losgekoppeld om de fasedraden spanningsloos te maken.

Punten om op te merken bij het aandraaien van een schroef
Wanneer een dunne plaat in sommige onderdelen wordt gebruikt voor het doel van gewichtsbesparing, waarschuw dan het volgende.
In het geval van een schroefgat met een driehoekmarkering ernaast, zoals weergegeven in de onderstaande afbeelding, kan het stevig aandraaien van de schroef het schroefgat beschadigen of vervormen.
In het geval van een schroefgat met een driehoekmarkering, moet u ervoor zorgen dat u niet te veel kracht uitoefent bij het aandraaien van de schroef.

De aanbevolen aanhaalmomentwaarde wordt hieronder weergegeven als referentiewaarde.

* Raadpleeg voor PCB de aanhaalmomentwaarde van hars (bevestigd lid).

Type schroeven
RS strak	W Sams	Binding	TP
