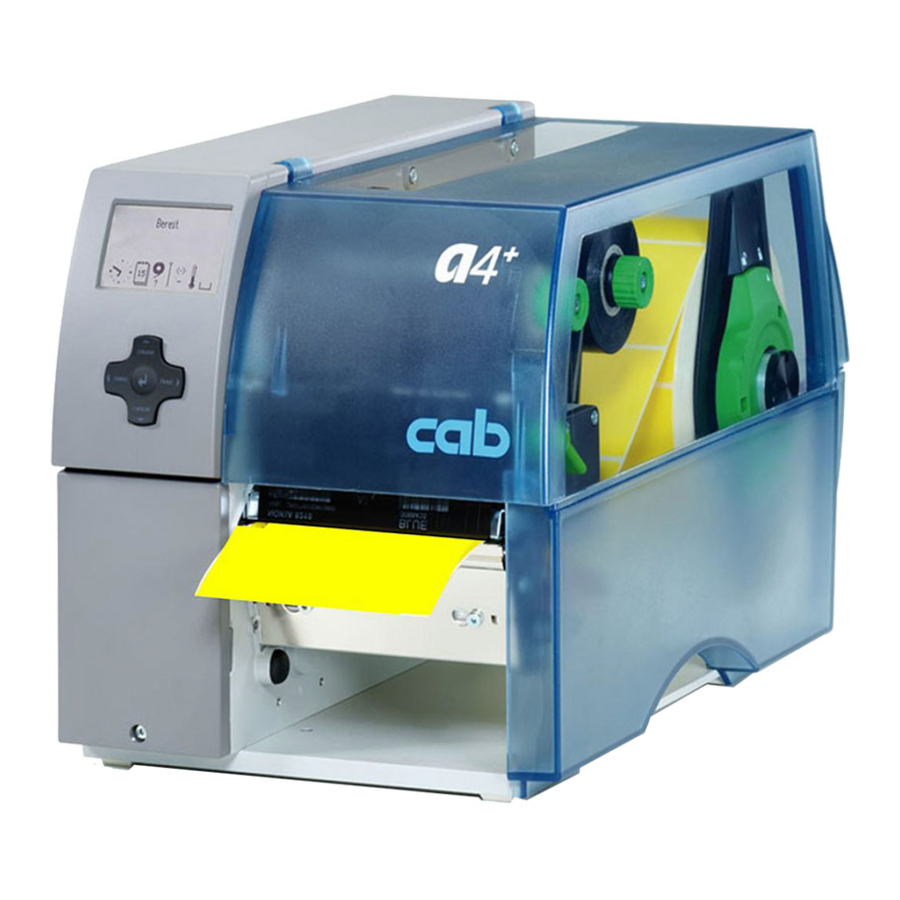

CAB A4+ Handleiding
Vervanging
De printer is zo ontworpen dat de printkop kan worden vervangen zonder aanpassingen te hoeven maken.
Dit geldt ook voor het wisselen tussen printkoppen met een resolutie van 203 dpi en 300 dpi.
Zie Afb. 1-3

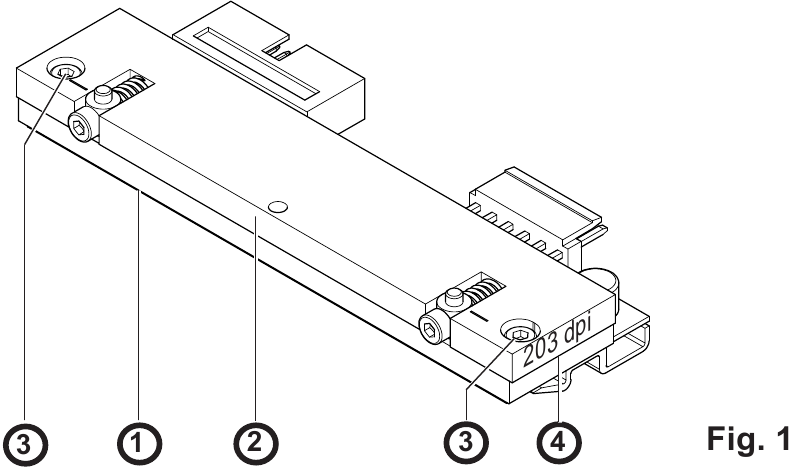

De printkop (1) is bevestigd en uitgelijnd op een kop plaat (2).
Draai de schroeven (3) niet los waarmee de printkop aan de kop plaat is bevestigd.
Voor een eenvoudig onderscheid tussen de printkoppen, bevindt zich een label (4) met informatie over de printkopresolutie op de kop plaat.
- Verwijder de media uit de printer.

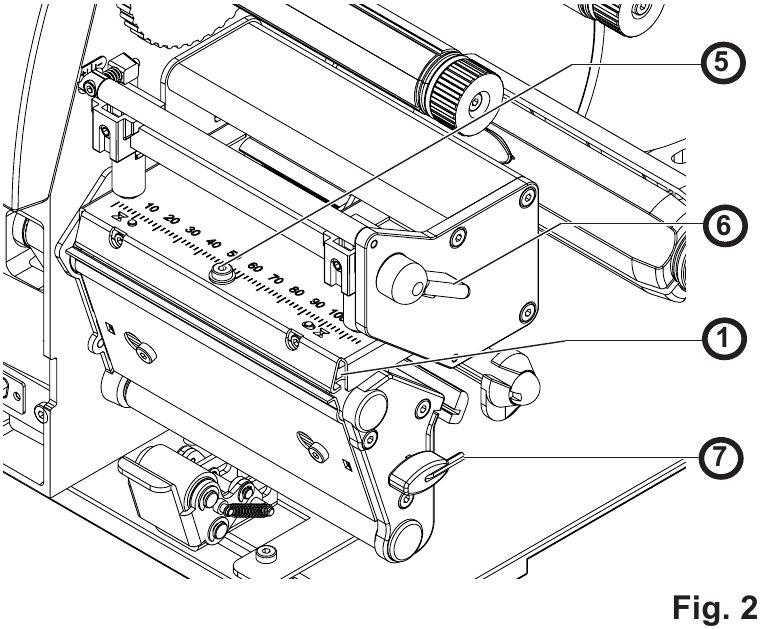

- Zwenk hendel (6) in de positie zoals weergegeven in afb. 2. De printkopeenheid is vergrendeld in deze positie.
- Draai de vergrendelingsschroef van de printkop (5) los. Gebruik de inbussleutel (7).
- Zwenk de hendel (6) tegen de klok in tot deze stopt. Zo kunt u de printkopeenheid ontgrendelen en optillen.
- Verwijder de printkop (1) uit de printkopwagen.
- Koppel voorzichtig de printkop (1) los van de connectoren van de printkopkabels (9 en 10).
- Sluit de nieuwe printkop aan op de kabels.

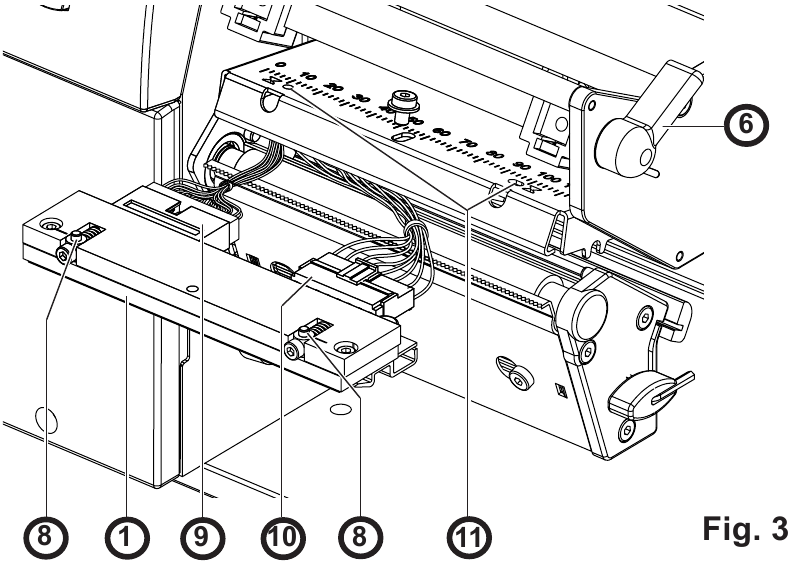

- Plaats de printkop in de printkopeenheid en steek de pinnen (8) in de gaten (11).
Controleer of de pinnen (8) correct in de gaten (11) zijn gestoken en of de printkop is vastgezet in de printkopeenheid. Anders kan de wagen beschadigd raken!
- Zwenk de hendel (6) opnieuw in de positie zoals weergegeven in afbeelding 2. Let op de juiste positie van de printkop!
- Plaats de vergrendelingsschroef (5) en draai deze volledig vast.
Veiligheidsmaatregelen
Koppel de stekker los van de elektrische voeding voordat u begint!
Bescherm de printkop tegen schade door elektrostatische ontlading!
- Plaats de printer op een geaard, geleidend oppervlak!
- Aard uzelf tijdens het vervangen van de printkop, bijvoorbeeld met behulp van een geaarde polsband!
- Raak de connector pinnen van de printkop niet aan met uw vingers!
Zorg ervoor dat het glazen oppervlak op de printkop niet wordt aangeraakt door scherpe en harde voorwerpen of uw hand!
A4+ printkoppen zijn niet bruikbaar voor A4.3+ printers.
