Fronius Selectiva Handleiding

Veiligheidsvoorschriften

Algemeen

Het apparaat is volgens de stand van de techniek en erkende veiligheidsnormen vervaardigd. Bij verkeerd of oneigenlijk gebruik kan dit echter leiden tot:

• Ernstig of dodelijk letsel van de bediener of derden
• Schade aan het apparaat en andere materiële activa van het bedrijf
• Inefficiënte werking van het apparaat

Alle personen die betrokken zijn bij de inbedrijfstelling, bediening, het onderhoud en de service van het apparaat moeten:

• Voldoende gekwalificeerd zijn
• Deze bedieningsinstructies volledig hebben gelezen en nauwkeurig hebben opgevolgd

De bedieningsinstructies moeten altijd bij de hand worden gehouden waar het apparaat wordt gebruikt. Naast de bedieningsinstructies moeten alle toepasselijke lokale regels en voorschriften met betrekking tot ongevalpreventie en milieubescherming worden nageleefd.

Alle veiligheids- en gevarenaanduidingen op het apparaat:

• Moeten leesbaar worden gehouden
• Mogen niet worden beschadigd
• Mogen niet worden verwijderd
• Mogen niet worden afgedekt, beplakt of overschilderd

Voor de locatie van de veiligheids- en gevarenaanduidingen op het apparaat, zie het hoofdstuk "Algemene informatie" in de bedieningsinstructies voor het apparaat. Schakel het apparaat pas in nadat eventuele gebreken die de veiligheid in gevaar kunnen brengen, zijn verholpen.

Uw persoonlijke veiligheid staat op het spel!

Omgevingscondities

Gebruik of opslag van het apparaat buiten het vastgestelde gebied wordt beschouwd als niet in overeenstemming met het beoogde doel. De fabrikant is niet aansprakelijk voor schade die voortvloeit uit dergelijk gebruik.
Raadpleeg het hoofdstuk "Technische gegevens" voor exacte informatie over de toegestane omgevingscondities.

Netaansluiting

Apparaten met een hoger vermogen kunnen de energiekwaliteit van het net beïnvloeden als gevolg van hun stroomverbruik.

Dit kan de volgende apparaattypen beïnvloeden:

• Aansluitbeperkingen, eisen met betrekking tot de toegestane netimpedantie *)
• Eisen met betrekking tot de minimale kortsluitvermogensvereiste^*)

^*) aan de interface met het openbare net, zie "Technische gegevens"

In dit geval moet het bedrijf of de persoon die het apparaat gebruikt, controleren of het apparaat kan worden aangesloten, eventueel door de zaak met het energiebedrijf te bespreken indien van toepassing.

Zorg ervoor dat de netaansluiting goed is geaard!

Gevaren als gevolg van net- en laadstroom

Werken met batterijladers brengt een aantal gevaren met zich mee, zoals:

• Elektrisch gevaar door net- en laadstroom
• Gevaarlijke elektromagnetische velden die een risico op overlijden kunnen vormen voor personen met pacemakers.

Een elektrische schok kan fataal zijn. Elke elektrische schok vormt een risico op overlijden. Om elektrische schokken tijdens het gebruik te voorkomen:

• Raak geen spanningvoerende delen binnen of buiten het apparaat aan.
• Raak nooit de batterijpolen aan.
• Maak geen kortsluiting in de laadkabel of laadaansluitingen.

Alle kabels en draden moeten vastzitten, onbeschadigd, geïsoleerd en voldoende gedimensioneerd zijn. Losse verbindingen, verschroeide, beschadigde of ondergedimensioneerde kabels en draden moeten onmiddellijk door een erkend specialist worden gerepareerd.

Gevaar door zuur, gassen en dampen

Batterijen bevatten zuren die een risico vormen voor de ogen en de huid. Bovendien produceert het opladen van batterijen gassen en dampen die schadelijk kunnen zijn voor uw gezondheid en onder bepaalde omstandigheden zeer explosief zijn.

Gebruik batterijladers alleen in goed geventileerde ruimtes om de ophoping van explosieve gassen te voorkomen. Batterijlaadruimtes worden niet als explosiegevaarlijk beschouwd als een waterstofconcentratie van minder dan 4% wordt gegarandeerd door natuurlijke of kunstmatige ventilatie.

Houd tijdens het opladen een minimumafstand van 0,5 m (19,69 inch) aan tussen de batterij en de batterijlader. Houd mogelijke ontstekingsbronnen zoals vuur en open vuur uit de buurt van de batterij.

Koppel de batterij nooit los (bijv. laadaansluitingen) tijdens het opladen.

Adem nooit de gassen en dampen in die door de batterij worden geproduceerd – zorg voor voldoende toevoer van verse lucht.

Plaats geen gereedschap of elektrisch geleidende metalen op de batterij om kortsluiting te voorkomen.

Laat nooit batterijzuur in contact komen met uw ogen, huid of kleding. Draag oogbescherming en geschikte beschermende kleding. Spoel eventueel gespat zuur onmiddellijk en grondig af met schoon water en raadpleeg indien nodig een arts.

Algemene informatie over het werken met batterijen

• Bescherm batterijen tegen vuil en mechanische schade.
• Bewaar opgeladen batterijen in koele ruimtes. De laagste zelfontlading treedt op bij ca. +2°C (35,6°F).
• Raadpleeg de specificaties van de batterijfabrikant of voer wekelijkse visuele inspecties uit om ervoor te zorgen dat de batterij tot de maximale markering is gevuld met zuur (elektrolyt).
• Start het apparaat niet, of stop de werking onmiddellijk, en laat de batterij inspecteren door een erkend specialist als:
  • Het zuurniveau ongelijkmatig is of er een hoog waterverbruik is in afzonderlijke cellen veroorzaakt door een mogelijk defect
  • De batterij opwarmt tot een ontoelaatbaar niveau, boven 55°C (131°F)

Persoonlijke bescherming en bescherming van anderen

Houd personen, vooral kinderen, uit de buurt van het apparaat en het werkgebied tijdens het gebruik. Als er echter personen in de buurt zijn:

• Informeer hen over eventuele gevaren (gevaarlijke zuren en gassen, risico door net- en laadstroom, enz.),
• Zorg voor geschikte beschermende uitrusting.

Voordat u het werkgebied verlaat, moet u ervoor zorgen dat er geen persoonlijk letsel of schade aan eigendommen kan ontstaan in uw afwezigheid.

Veiligheidsmaatregelen bij normaal bedrijf

Gebruik apparaten met aardgeleiders alleen op een net met een aardgeleider en een stopcontact met een aardgeleidercontact. Het gebruik van het apparaat op een net zonder aardgeleider of op een stopcontact zonder aardgeleidercontact wordt beschouwd als grove nalatigheid. De fabrikant aanvaardt geen aansprakelijkheid voor schade die voortvloeit uit oneigenlijk gebruik.

Gebruik het apparaat alleen in overeenstemming met de beschermingsklasse die op het typeplaatje staat aangegeven.

Neem het apparaat nooit in gebruik als het beschadigd is.

Laat de net- en apparaattoevoerkabel regelmatig controleren door een elektricien om ervoor te zorgen dat de aardgeleider goed functioneert.

Veiligheidsvoorzieningen die niet volledig functioneren en onderdelen met defecten moeten door een erkend specialist worden gerepareerd voordat het apparaat wordt ingeschakeld.

Omzeil of schakel beveiligingsvoorzieningen nooit uit.

Na installatie is een vrij toegankelijke netstekker vereist.

EMC-apparaatclassificaties

Apparaten met emissieklasse A:

• Zijn alleen ontworpen voor gebruik in een industriële omgeving.
• Kunnen geleide en uitgezonden interferentie in andere gebieden veroorzaken

Apparaten met emissieklasse B:

• Voldoen aan de emissiecriteria voor woon- en industriegebieden. Dit geldt ook voor woongebieden waar stroom wordt geleverd vanuit het openbare laagspanningsnet.

EMC-apparaatclassificatie volgens het typeplaatje of de technische gegevens.

EMC-maatregelen

In bepaalde gevallen kan een apparaat, zelfs als het voldoet aan de standaardgrenswaarden voor emissies, het toepassingsgebied waarvoor het is ontworpen beïnvloeden (bijv. wanneer er gevoelige apparatuur op dezelfde locatie is, of als de locatie waar het apparaat is geïnstalleerd zich in de buurt van radio- of televisieontvangers bevindt).
In dit geval is het bedrijf verplicht passende maatregelen te nemen om de situatie te verhelpen.

Gegevensbeveiliging

Met betrekking tot gegevensbeveiliging is de gebruiker verantwoordelijk voor:

• het maken van een back-up van alle wijzigingen die zijn aangebracht in de fabrieksinstellingen
• het opslaan en bewaren van persoonlijke instellingen

Onderhoud

Controleer voor elke start de netstekker en de netaansluitkabel en de laadkabels en laadaansluitingen op beschadigingen.
Als er zich vuil ophoopt op het apparaat, reinig dan het oppervlak van de apparaatbehuizing met een zachte doek en alleen met oplosmiddelvrije reinigingsmiddelen.

Onderhoud en reparatie

Onderhouds- en reparatiewerkzaamheden mogen alleen worden uitgevoerd door bevoegd personeel. Gebruik alleen originele reserve- en slijtageonderdelen (geldt ook voor standaardonderdelen). Het is onmogelijk te garanderen dat ingekochte onderdelen zijn ontworpen en vervaardigd om te voldoen aan de eisen die eraan worden gesteld, of dat ze voldoen aan de veiligheidseisen.
Wijzigingen, installaties of conversies zijn alleen toegestaan met de goedkeuring van de fabrikant.

Verplichtingen van het bedrijf

Het bedrijf mag alleen personen met het apparaat laten werken die:

• Bekend zijn met de fundamentele instructies met betrekking tot veiligheid op het werk en ongevalpreventie en zijn geïnstrueerd over het gebruik van het apparaat
• Deze bedieningsinstructies, met name het hoofdstuk "Veiligheidsvoorschriften", hebben gelezen en begrepen en dit met hun handtekening hebben bevestigd
• Zijn opgeleid om de vereiste resultaten te produceren.

Er moeten regelmatig controles worden uitgevoerd om ervoor te zorgen dat operators op een veiligheidsbewuste manier werken.

Veiligheidsinspectie

De fabrikant beveelt aan om minstens één keer per 12 maanden een veiligheidsinspectie van het apparaat uit te voeren.

De veiligheidsinspectie mag alleen worden uitgevoerd door een daarvoor gekwalificeerde elektricien

• Nadat er wijzigingen zijn aangebracht
• Nadat er extra onderdelen zijn geïnstalleerd, of na eventuele conversies
• Na reparatie, verzorging en onderhoud
• Minstens om de twaalf maanden

Volg voor veiligheidsinspecties de toepasselijke nationale en internationale normen en richtlijnen.

Verdere details over veiligheidsinspecties kunnen worden verkregen bij uw servicecentrum.
Zij zullen u op verzoek alle documenten verstrekken die u mogelijk nodig heeft.

Markeringen op het apparaat

Apparaten met de CE-markering voldoen aan de essentiële eisen van de toepasselijke richtlijnen.

Apparaten met de EAC-conformiteitsmarkering voldoen aan de eisen van de relevante normen in Rusland, Wit-Rusland, Kazachstan, Armenië en Kirgizië.

Vermogenscategorieën

Algemeen	De kW-informatie voor de vermogenscategorieën heeft betrekking op het ontwerp van de behuizing en is niet direct gerelateerd aan het werkelijke uitgangsvermogen van het apparaat.
1 kW	Selectiva 1020 / 1030 2010 / 2015 / 2020 / 2032 / 2040

Algemene informatie

Principe

Het belangrijkste kenmerk van de nieuwe Active Inverter Technology is intelligent opladen. Dit betekent dat het laadgedrag zich automatisch aanpast aan de leeftijd en laadtoestand van de batterij. Deze innovatie verlengt de levensduur van de batterij en vermindert de hoeveelheid benodigd onderhoud, terwijl tegelijkertijd de kosteneffectiviteit wordt verbeterd.

Active Inverter Technology is gebaseerd op een inverter met actieve gelijkrichting en een intelligente veiligheidsuitschakeling. De laadstroom en -spanning worden constant gehouden door een digitale regeling die niet wordt beïnvloed door schommelingen in de netspanning.

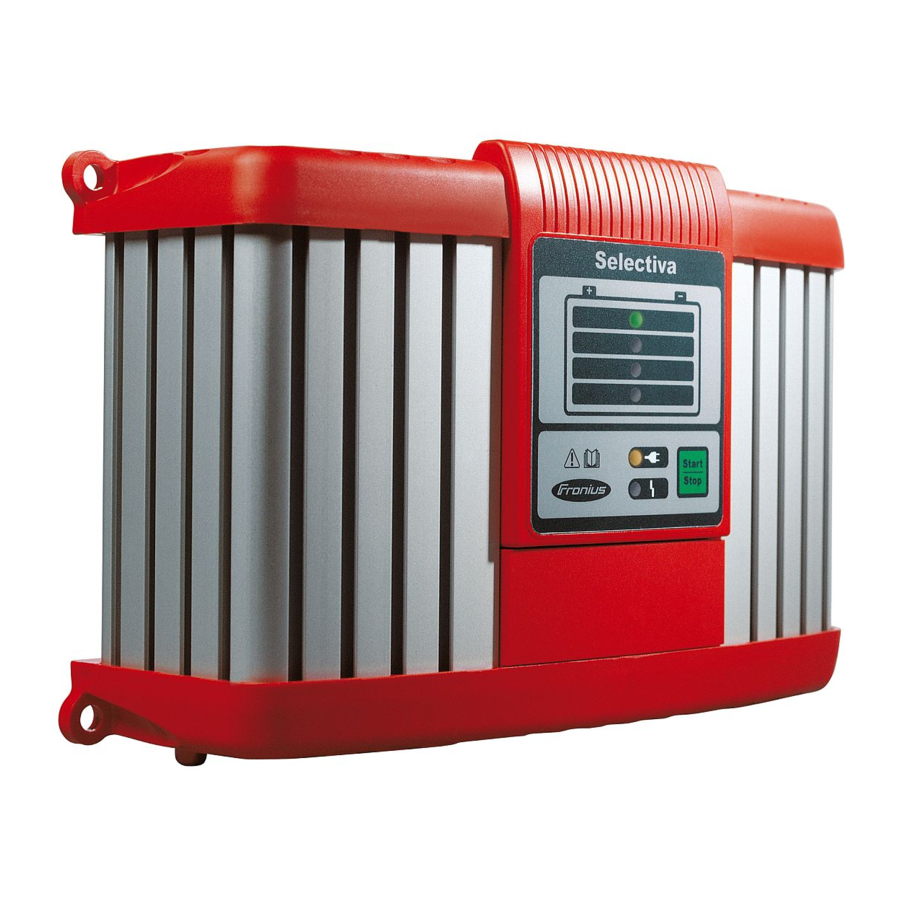

Apparaatconcept

Het compacte ontwerp vermindert de ruimtevereisten en maakt draagbaar gebruik aanzienlijk eenvoudiger. Voeg hieraan toe dat de actieve inverters "onboard" kunnen worden gebruikt. Naast de vele bestaande functies heeft de lader een modulair ontwerp dat het eenvoudig maakt om te upgraden; hij is daarom ideaal uitgerust voor toekomstige eisen. Er is een breed scala aan opties beschikbaar.

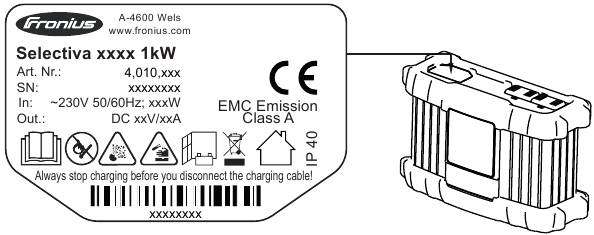

Waarschuwingsaanduidingen op het apparaat

Op het typeplaatje van de batterijlader zijn een aantal veiligheidssymbolen te zien. De veiligheidssymbolen mogen niet worden verwijderd of overschilderd.

Gebruik functies pas na het volledig lezen van de bedieningsinstructies.

Houd mogelijke ontstekingsbronnen zoals vuur, vonken en open vuur uit de buurt van de batterij.

Explosiegevaar! Tijdens het opladen vormt zich knalgas in de batterij.

Batterijzuur is corrosief en mag nooit in contact komen met uw ogen, huid of kleding.

Zorg tijdens het opladen voor voldoende toevoer van verse lucht. Houd tijdens het opladen een minimumafstand van 0,5 m (19,69 inch) aan tussen de batterij en de batterijlader.

Gooi oude apparaten weg in overeenstemming met de veiligheidsvoorschriften en niet bij het normale huisvuil.

Alleen voor gebruik binnenshuis.

Vóór de inbedrijfstelling

Veiligheid

Gevaar door onjuiste bediening.

Dit kan leiden tot ernstig persoonlijk letsel en schade aan eigendommen.

• Gebruik de hier beschreven functies pas nadat u de volgende documenten volledig hebt gelezen en begrepen:
• Gebruiksaanwijzing,
• alle gebruiksaanwijzingen voor de systeemcomponenten, met name de veiligheidsvoorschriften,
• Gebruiksaanwijzingen en veiligheidsvoorschriften van de batterij- en voertuigfabrikant.

Beoogd gebruik

De batterijlader is bedoeld om de volgende batterijen op te laden. Elk ander gebruik wordt beschouwd als "niet in overeenstemming met het beoogde doel". De fabrikant is niet aansprakelijk voor schade als gevolg van oneigenlijk gebruik. Beoogd gebruik betekent ook

• Alle instructies in deze gebruiksaanwijzing opvolgen
• Regelmatig de netkabel en de laadkabel controleren

Gevaar bij het opladen van droge batterijen (primaire cellen) en niet-oplaadbare batterijen.

Ernstig persoonlijk letsel en materiële schade door lekkende batterijen kan het gevolg zijn.

• Laad alleen de hieronder genoemde batterijtypen op.

Gevaar bij het opladen van ongeschikte batterijen.

Ernstig persoonlijk letsel en materiële schade als gevolg van ontsnappende gassen, ontsteking of explosie kan het gevolg zijn.

• Sluit alleen batterijen aan op de batterijlader die qua type, spanning en capaciteit geschikt zijn voor de batterijlader en die overeenkomen met de instellingen op de batterijlader.

De batterijlader is ontworpen voor het opladen van loodzuurbatterijen, NiCd-batterijen en Li-ionbatterijen.

• Pb-WET-batterijen (PzS, GiS, enz.): Ontluchte loodzuurbatterijen met vloeibaar elektrolyt.
• Pb-GEL-batterijen (PzV, GiV, enz.): Ventielgereguleerde, afgedichte loodzuurbatterijen (VRLA) met vast elektrolyt (gel of fleece).
• NiCd-batterijen: Ontluchte of afgedichte NiCd-batterijen met vloeibaar elektrolyt.
• Pb-CSM-WET-batterijen (Copper Stretch Metal): Ontluchte loodzuur-CSM-batterijen met vloeibaar elektrolyt.
• Lead Crystal-batterijen: Type EVFJ/CNFJ Lead Crystal-batterijen.
• PzQ-batterijen: Voor zware toepassingen.

Alleen gecertificeerde, intrinsiek veilige batterijen mogen worden gebruikt bij het opladen van Li-ionbatterijen.
Voor het opladen van Li-ionbatterijen moet een klantkarakteristiek worden gebruikt die specifiek voor de batterij is ontworpen. Een standaard laadproces voor Li-ionbatterijen is niet vooraf geïnstalleerd in de batterijlader.

• Li-ionbatterijen: LFP, LTO, NMC, NCA, NCO, LMO, LCO.

Het apparaat moet correct worden gehanteerd om te kunnen werken. Trek nooit aan de kabel bij het hanteren van het apparaat.

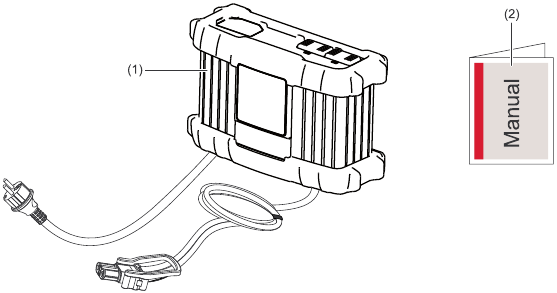

Leveringsomvang

1. Batterijlader
2. Gebruiksaanwijzing

Netaansluiting

Het typeplaatje, dat zich op de behuizing bevindt, bevat informatie over de toegestane netspanning. Het apparaat is alleen ontworpen voor deze netspanning. De vereiste zekering voor de netkabel is te vinden in het bijbehorende kenmerkgegevensblad. Als er geen netkabel of stekker op uw versie van het apparaat zit, monteer er dan een die voldoet aan de nationale normen.

LET OP!
Gevaar door onvoldoende gedimensioneerde elektrische installaties.
Dit kan leiden tot ernstig letsel en schade aan eigendommen.

• De netkabel en de bijbehorende zekering moeten zijn gedimensioneerd voor de plaatselijke stroomvoorziening. De technische gegevens op het typeplaatje zijn van toepassing.

Laadkabel

Gevaar door vonken als gevolg van het onjuist loskoppelen van de laadstekker.
Dit kan leiden tot ernstig persoonlijk letsel en schade aan eigendommen. De resulterende vonken kunnen de laadgassen ontsteken die tijdens het laden ontstaan en een brand of explosie veroorzaken

• Beëindig het laadproces via de batterijlader en wikkel de laadkabels, nadat ze zijn afgekoeld, op of plaats ze, indien beschikbaar, op de kabelhouder.

Veiligheidsstrategie standaard beveiligingsapparaten

De nieuwe laders worden niet alleen gekenmerkt door puur functionele kenmerken. Op het gebied van veiligheid zijn de actieve omvormers ook uitgerust volgens de hoogste normen. De volgende veiligheidsvoorzieningen zijn standaard:

• De beveiliging tegen omgekeerde polariteit voorkomt dat de batterij of lader beschadigd of vernield raakt.
• De kortsluitbeveiliging biedt effectieve bescherming voor de lader. De zekering hoeft niet te worden vervangen in geval van kortsluiting.
• Een laadtijdbewaker biedt effectieve bescherming tegen overladen en vernieling van de batterij.
• Oververhittingsbeveiliging door middel van vermogensreductie (laadstroom wordt verminderd als de temperatuur boven het toegestane niveau stijgt).

Bedieningselementen en aansluitingen

Algemeen

Let op:
als gevolg van firmware-updates kan het voorkomen dat er functies op uw apparaat beschikbaar zijn die niet in deze gebruiksaanwijzing worden beschreven, of omgekeerd.
Bepaalde illustraties kunnen ook enigszins afwijken van de werkelijke bedieningselementen op uw apparaat, maar deze bedieningselementen werken op precies dezelfde manier.

Gevaar door onjuiste bediening.
Dit kan leiden tot ernstig persoonlijk letsel en schade aan eigendommen.

• Gebruik de hier beschreven functies pas nadat u deze gebruiksaanwijzing hebt gelezen en volledig hebt begrepen.
• Gebruik de hier beschreven functies pas nadat u alle gebruiksaanwijzingen voor de systeemcomponenten, met name de veiligheidsvoorschriften, volledig hebt gelezen en begrepen.

Bedieningspaneel

Het bedieningspaneel (LED-versie) wordt hieronder uitgelegd.

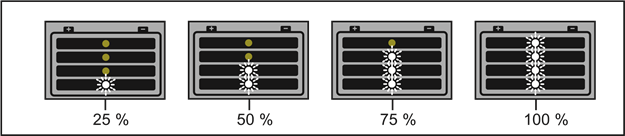

1. Laadstatusindicator 25%
2. Laadstatusindicator 50%
3. Laadstatusindicator 75%
4. Laadstatusindicator 100%
5. Gereed-indicator
6. -
7. Start/Stop en setup button
   • voor het onderbreken en herstarten van het opladen.
   • voor het selecteren van het karakteristieke type (10 s ingedrukt houden).
8. Foutindicator

Inplugopties

LET OP:
Gevaar bij het aansluiten van opties en accessoires terwijl de stekker in het stopcontact zit.
Dit kan leiden tot schade aan het apparaat en de accessoires.

• Sluit opties en systeemuitbreidingen alleen aan als de stekker uit het stopcontact is gehaald en de laadkabels zijn losgekoppeld van de batterij.

Aansluitingen

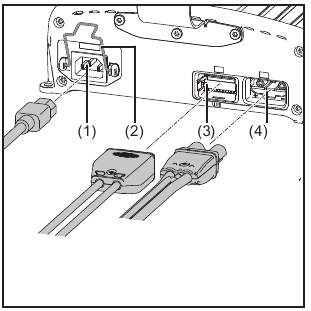

Onderkant van de behuizing

Nr.	Functie
(1)	AC input - netaansluiting
(2)	Veiligheidsbeugel netkabel voor het bevestigen van de netkabel.
(3)	Aansluiting P2 - I/O-poort voor opties op de I/O-poort.
(4)	Aansluiting P1 - laadkabelaansluiting ook voor externe stop- en temperatuurgeregelde laadopties.

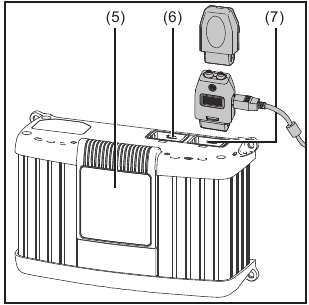

Bovenkant van de behuizing

Nr.	Functie
(5)	Verwijderbaar display
(6)	Aansluiting P3 - Visual Port voor het aansluiten van het interne display.
(7)	Aansluiting P4 - Multi Port voor het aansluiten van de volgende opties: Statuslamp. Software-update via USB-poort.

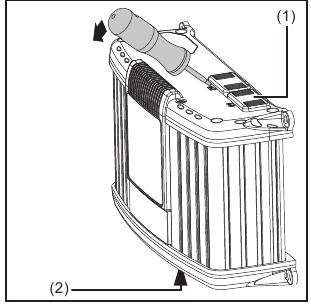

Afdekkingen verwijderen voor aansluitingen en opties

Gebruik indien nodig een schroevendraaier om het volgende te verwijderen:

• Afdekking (1) voor aansluiting P4 - Multi Port.
• Afdekking (2) voor aansluiting P2 - I/O-poort.

Laat de afdekkingen (1) en (2) op hun plaats op ongebruikte P2- en P4-aansluitingen.

USB-updateoptie

De USB-updateoptie maakt het mogelijk om de lader rechtstreeks via de USB-interface te updaten.

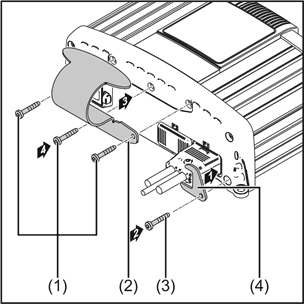

De optionele beugel en trekontlasting voor de laadkabel monteren

Let op:
het aanhaalmoment voor alle schroeven is 2,5 Nm (1,84 ft. lb.).

Om de beugel te monteren:

• Draai de schroeven (1) los.
• Monteer beugel (2) met behulp van de eerder verwijderde schroeven.

Om de trekontlasting te monteren:

• Draai schroef (3) los.
• Monteer laadkabel-trekontlasting (4) met behulp van de eerder losgedraaide schroef.

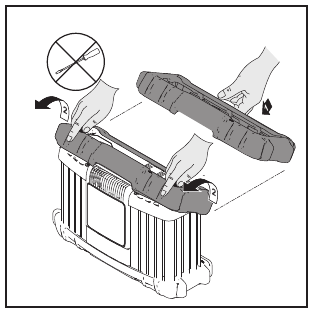

Randbeschermingsoptie

Het verwijderen van de randbescherming is het omgekeerde van het montageproces.
De beugel kan niet worden gemonteerd als de randbescherming al op zijn plaats zit.

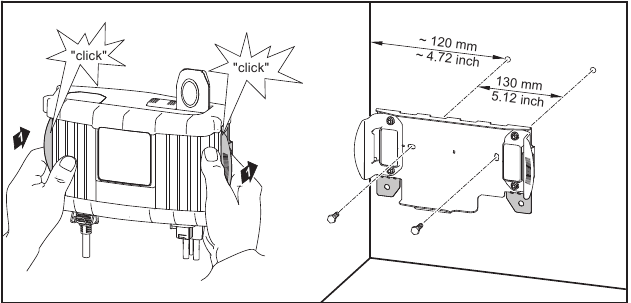

Wandbeugeloptie

Afhankelijk van het steunoppervlak zijn verschillende pluggen en schroeven nodig. Pluggen en schroeven zijn daarom niet inbegrepen in de leveringsomvang. De installateur is verantwoordelijk voor het selecteren van de juiste pluggen en schroeven.

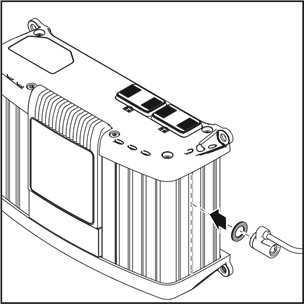

Voorbereidingen voor veiligheidsslot

Het veiligheidsslot is niet inbegrepen in de leveringsomvang.

Een veiligheidsslot kan alleen worden bevestigd

• aan de groef op de behuizing zoals afgebeeld.
• aan de groef op de behuizing die er precies tegenover ligt.
• met behulp van afstandsstuk M8 DIN 125 of DIN 134, zoals afgebeeld.

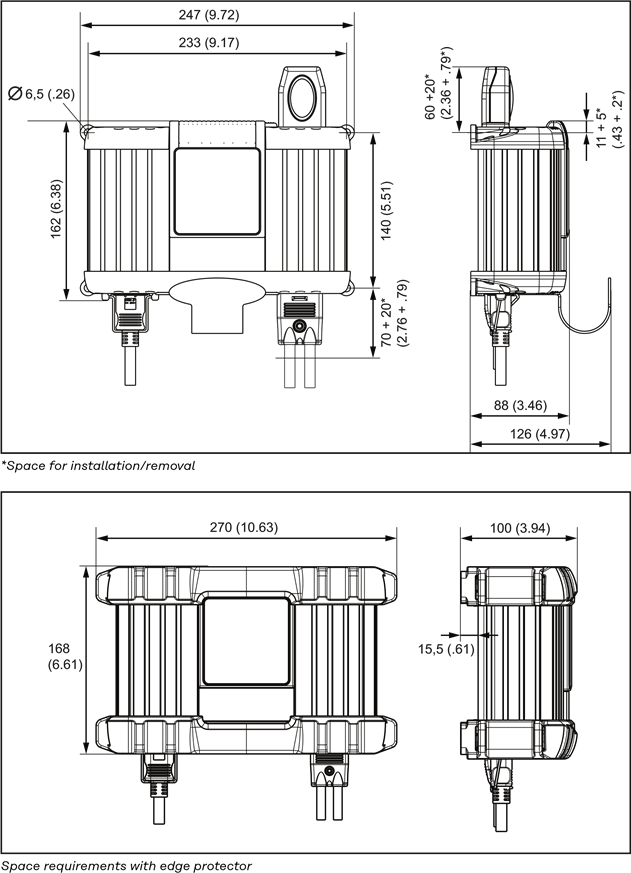

Installatie

Als u de lader op een stevige ondergrond installeert, gebruikt u de boorsjabloon in de verpakking.

Als de lader in een schakelkast (of een vergelijkbare afgesloten ruimte) wordt geïnstalleerd, moet er geforceerde luchtventilatie aanwezig zijn om een adequate warmteafvoer te garanderen. Er moet een vrije ruimte van 10 cm rondom de lader zijn.

De hieronder afgebeelde afmetingen van de ruimte in mm (inches) worden gegeven om ervoor te zorgen dat de stekkeraansluitingen gemakkelijk toegankelijk zijn:

De batterij opladen

Opladen starten

Risico op schade bij pogingen om een defecte batterij op te laden of bij het gebruik van een onjuiste laadspanning.

Dit kan leiden tot materiële schade.

• Controleer vóór het begin van het opladen of de op te laden batterij volledig functioneert en of de laadspanning van het apparaat overeenkomt met de batterijspanning.

1. Sluit de netvoedingskabel aan op de oplader en steek de stekker in het stopcontact.
2. De oplader staat stand-by. Gereedindicator brandt.
3. Selecteer het kenmerktype overeenkomstig de op te laden batterij.

Let op:
Informatie over welk kenmerktype moet worden geselecteerd, vindt u in het gedeelte "Setup menu" of op het bijgevoegde kenmerkgegevensblad.

Gevaar door verkeerd aangesloten laadstekkers.
Dit kan leiden tot ernstig letsel en materiële schade.

• Sluit de laadkabels aan op de correcte polen en zorg voor een correcte elektrische verbinding met de batterijpolen.

4. Als u de voertuigvoeding gebruikt, schakelt u het contact en alle andere stroomverbruikende apparaten uit.
5. Sluit de laadkabel (rood) aan op de pluspool (+) van de batterij.
6. Sluit de laadkabel (zwart) aan op de minpool (-) van de batterij.
7. Het opladen begint automatisch na ca. 2 seconden.
8. Een set van vier LED's geeft de laadstatus van de batterij aan.

9. Druppelladen: zodra de batterij volledig is opgeladen, schakelt de oplader automatisch over op druppelladen om zelfontlading van de batterij te voorkomen. De batterij kan voor onbepaalde tijd aangesloten blijven op de oplader.


Opladen beëindigen

Gevaar door ontsteking van knalgas veroorzaakt door vonken die ontstaan wanneer de laadstekker voortijdig wordt losgekoppeld.
Dit kan leiden tot ernstig letsel en materiële schade.

• Druk op de Stop/Start button (knop Stop/Start) om het opladen te beëindigen voordat u de laadstekker loskoppelt.

1. Druk op de Stop/Start button (knop Stop/Start) om het opladen te voltooien.
2. Koppel de laadkabel (zwart) los van de minpool (-) van de batterij.
3. Koppel de laadkabel (rood) los van de pluspool (+) van de batterij.
   Wanneer de laadcontacten open zijn, zorgt de automatische open circuit voltage detection (detectie van de open circuitspanning) ervoor dat de laadcontacten spanningsloos zijn.

Opladen onderbreken

LET OP!
Gevaar door het loskoppelen of loshalen van de laadkabel tijdens het opladen.
Dit kan leiden tot schade aan de aansluitingen en de stekker.

• Koppel de laadkabel tijdens het opladen niet los en haal hem er niet uit.

1. Druk tijdens het opladen op de Stop/Start button (knop Stop/Start).
   • Het proces wordt onderbroken.
   • Ready indicator (Gereedindicator) knippert.
2. Druk nogmaals op de Stop/Start button (knop Stop/Start) om het opladen te hervatten.

Setup menu

Algemene opmerkingen

Selecteer het kenmerktype in het Setup menu (Setupmenu) afhankelijk van de op te laden batterij of de vereiste zoals gespecificeerd in het bijgevoegde kenmerkgegevensblad.

Het Setup men openen

Let op:
Sluit de laadkabel niet aan op de batterij.
Er kan geen kenmerktype worden geselecteerd wanneer de laadstekker is aangesloten.

1. Sluit de netvoedingskabel aan op de oplader en steek de stekker in het stopcontact.
2. De oplader staat stand-by - de ready indicator (gereedindicator) brandt.
3. Houd de Start/Stop button (knop Start/Stop) ca. 10 seconden ingedrukt om het Setup menu (Setupmenu) op te roepen.
4. De ready indicator (gereedindicator) gaat uit. De oplader bevindt zich in de Setup mode (Setupmodus). Het display toont ook het geselecteerde kenmerktype.


Het kenmerktype selecteren

1. Druk op de Start/Stop button (knop Start/Stop) om het kenmerktype te selecteren overeenkomstig het bijgevoegde kenmerkgegevensblad.
2. Als er binnen 10 seconden geen verdere selectie plaatsvindt, wordt het geselecteerde kenmerktype opgeslagen.
   Let op:
   Sluit tijdens deze 10 seconden geen batterij aan.
   Ga verder zoals beschreven in het hoofdstuk "De batterij opladen".

3. De ready indicator (gereedindicator) licht op. Zodra het nieuwe kenmerktype is geselecteerd, is de oplader automatisch klaar voor de volgende laadcyclus.

Probleemoplossing

Veiligheid

Risico op elektrische schok.
Dit kan leiden tot ernstig letsel of de dood.

Voordat u het apparaat opent:

• Haal de stekker van het apparaat uit het stopcontact.
• Koppel de batterij los.
• Plaats een gemakkelijk te begrijpen waarschuwingsbord om te voorkomen dat iemand het apparaat onbedoeld weer inschakelt.
• Zorg er met behulp van een geschikt meetinstrument voor dat elektrisch geladen componenten (bijv. condensatoren) zijn ontladen.

Gevaar door een ontoereikende aardgeleiderverbinding.
Dit kan leiden tot ernstig persoonlijk letsel of materiële schade.

• De behuizingsschroeven vormen een geschikte PE-geleiderverbinding voor het aarden van de behuizing en mogen NIET worden vervangen door andere schroeven die geen betrouwbare PE-geleiderverbinding bieden.

Beveiligingsapparaten

1. Ready indicator (gereedindicator) knippert, error indicator (foutindicator) knippert:

   Oorzaak: Netvoedingsfout - netspanning buiten het tolerantiebereik.
   Oplossing: Controleer de netvoedingsomstandigheden.
2. Ready indicator (gereedindicator) brandt, error indicator (foutindicator) knippert:

   1. Oorzaak: Kortsluiting op de laadstekker of laadkabel. Kortsluitdetectie actief.
      Oplossing: Controleer de laadkabels, contacten en batterijpolen.
   2. Oorzaak: Batterijoverspanning of -onderspanning.
      Oplossing: Selecteer de correcte laadkarakteristiek/-functie of stel de correcte batterijspanning in.
3. Ready indicator (gereedindicator) brandt, error indicator (foutindicator) brandt:

   Oorzaak: Polariteitsomkering van de laadkabels. De beveiliging tegen omgekeerde polariteit is geactiveerd.
   Oplossing: Sluit de batterijpolen correct aan.
4. De oplader schakelt uit tijdens het opladen:
   Oorzaak: De omgevingstemperatuur is te hoog. De overtemperatuurbeveiliging is actief.
   Oplossing: Laat het apparaat afkoelen. Het opladen wordt automatisch hervat zodra het apparaat voldoende is afgekoeld. Zo niet, laat het dan controleren door een werkplaats.

Oplaadfouten

Ready indicator (gereedindicator) brandt, error indicator (foutindicator) knippert, SOC indicator 1/2/3/4 knippert:

Oorzaak: Timeout in de betreffende oplaadfase of batterijcapaciteit te hoog.
Oplossing: Selecteer het correcte kenmerktype overeenkomstig het bijgevoegde kenmerkgegevensblad en laad opnieuw op.

Oorzaak: Batterij defect (celkortsluiting, zware sulfatering).
Oplossing: Controleer de batterij en vervang deze indien nodig.

Oorzaak: De optionele externe temperatuursensor is geactiveerd vanwege over- of ondertemperatuur.
Oplossing: Laat de batterij afkoelen of laad de batterij op in een meer geschikte ruimte.

Technische gegevens

Selectiva 1 kW

Netspanning (+/- 15%)	~230 V
Netfrequentie	50/60 Hz
Netzekering	16 A
Batterijterugvoerstroom	< 1 mA
Stand-byverbruik	max. 1,7 W
Veiligheidsklasse	I
Max. toegestane netimpedantie Zmax op PCC	Geen
EMC-emissieklasse	A
Afmetingen L x B x H	247 x 162 x 88 mm (9,72 x 6,38 x 3,46 inch)
Gewicht (zonder kabels)
1020 | 1030 | 2010 | 2015 2020 | 2032 | 2040	2,1 kg (4,63 lb.) 2,2 kg (4,85 lb.)
Koeling
1020 | 1030 | 2010 | 2015 2020 | 2032 | 2040	Convectie Convectie en ventilator
Bedrijfstemperatuur (>30°C / >86°F derating)	-20°C tot +40°C (-4°F tot 104°F)
Opslagtemperatuur	-40°C tot +85°C (-40°F tot 185°F)
Relatieve luchtvochtigheid	maximaal 85%
Maximale hoogte boven zeeniveau	2000 m (6561 ft.)
Beschermingsklasse	IP 40
Conformiteitskenmerk	Volgens typeplaatje
Behuizing	A1
Productnorm	IEC 60068-2-27 (schok) IEC 60068-2-29 (bump) IEC 60068-2-64 (vibratie) EN 60335-1 EN 60335-2-29 EN 61000-3-2 EN 61000-6-2 (EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-11) EN 61000-6-4 (klasse A)

Apparaatspecifieke gegevens

Apparaat	Netstroom max.	Effectief vermogen max.	Nominale uitgangsspanning	Uitgangsspanningsbereik	Uitgangsstroom
1020	2,3 A	315 W	12 V DC / 6 cellen	2 V tot 16,8 V DC	20 A bij 14,4 V DC
1030	2,9 A	420 W	12 V DC / 6 cellen	2 V tot 16,8 V DC	30 A bij 13,5 V DC
2010	2,3 A	340 W	24 V DC / 12 cellen	2 V tot 33,6 V DC	10 A bij 28,8 V DC
2015	2,7 A	410 W	24 V DC /12 cellen	2 V tot 33,6 V DC	15 A bij 24 V DC
2020	4 A	650 W	24 V DC /12 cellen	2 V tot 33,6 V DC	20 A bij 28,8 V DC
2032	7,6 A	1030 W	24 V DC /12 cellen	2 V tot 33,6 V DC	32 A bij 28,8 V DC
2040	7,7 A	1120 W	24 V DC /12 cellen	2 V tot 33,6 V DC	35 A bij 28,8 V DC

ONLINE RESERVEONDERDELEN

spareparts.fronius.com

contact@fronius.com
www.fronius.com

Op www.fronius.com/contact vindt u de contactgegevens van alle Fronius-dochterondernemingen en verkoop- en servicepartners.

Referenties

• Fronius Spare Parts
• Fronius International
• Corporate Contact

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Fronius Selectiva Handleiding

Beschikbare talen
