Makeblock Laserbox Handleiding

Verklaring

Welkom bij het gebruik van Makeblock-producten!
Lees voordat u het product voor de eerste keer installeert en gebruikt, zorgvuldig alle bijbehorende materialen van het product door om uw ervaring ermee te verbeteren. Als u het product niet gebruikt volgens de instructies en vereisten van de handleiding, of het product verkeerd bedient als gevolg van misverstanden, enz., is Makeblock Co., Ltd. (Shenzhen) niet verantwoordelijk voor enig verlies dat daaruit voortvloeit, behalve voor verliezen als gevolg van onjuiste installatie of bediening door professioneel onderhoudspersoneel van Makeblock.
Dit product moet worden bediend door een volwassene die al bekend is met de inhoud van deze handleiding of onder toezicht van een volwassene die al bekend is met de inhoud van deze handleiding. In de scène waarin kinderen voorkomen, let u extra op tijdens het bedienen.
Makeblock Co., Ltd. (Shenzhen) heeft de handleiding rigoureus en zorgvuldig verzameld, maar we kunnen niet garanderen dat de handleiding volledig vrij is van fouten of weglatingen.
Makeblock Co., Ltd. (Shenzhen) zet zich in voor het continu verbeteren van de productfunctionaliteit en de servicekwaliteit, en behoudt zich daarom het recht voor om op elk moment zonder voorafgaande kennisgeving wijzigingen aan te brengen in elk product of softwareprogramma dat in de handleiding wordt beschreven, en in de inhoud van de handleiding.
De handleiding is bedoeld om u te helpen het product correct te gebruiken en bevat geen beschrijving van de hardware- en softwareconfiguratie van het product. Raadpleeg voor de productconfiguratie het relevante contract (indien van toepassing) en de paklijst, of raadpleeg uw distributeur. Afbeeldingen in de handleiding zijn uitsluitend ter referentie en het daadwerkelijke product kan afwijken.
Beschermd door auteursrechtwetten en -voorschriften, mag de handleiding op geen enkele manier worden gereproduceerd of getranscribeerd, of op enigerlei wijze worden verzonden op een bekabeld of draadloos netwerk, of in welke taal dan ook worden vertaald zonder de voorafgaande schriftelijke toestemming van Makeblock Co., Ltd. (Shenzhen).

Dit gebied vertegenwoordigt een bijzonder gevaar voor de gebruiker of de persoon die verantwoordelijk is voor het onderhoud als de bedieningsinstructies niet worden nageleefd.


Let in deze gebieden in het bijzonder op de mogelijke gevaren van laserlicht.

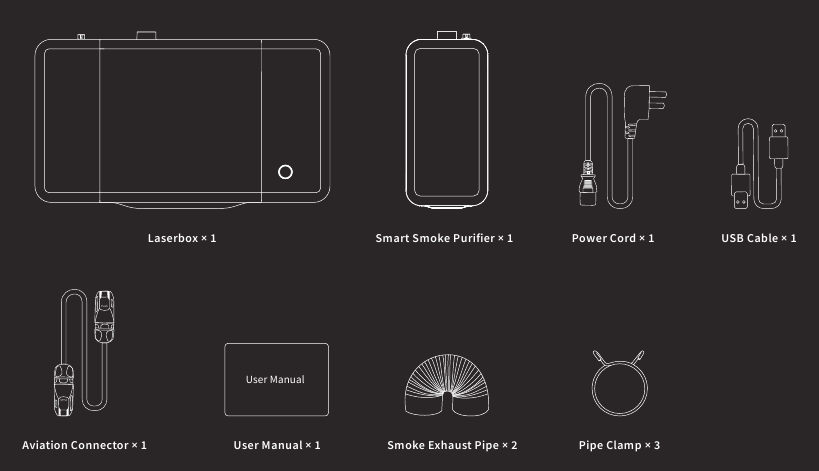

Lijst van artikelen

Maak kennis met uw Laserbox

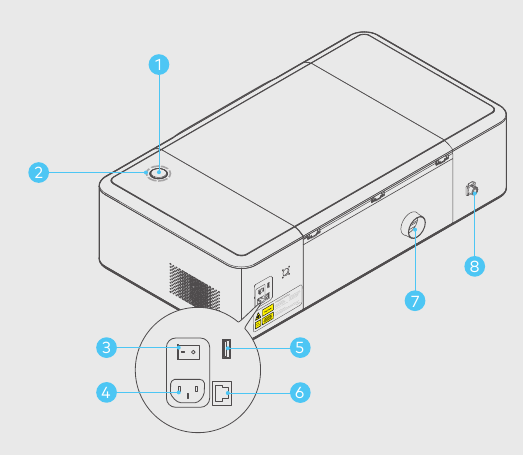

Laserbox

1. Knop
2. Ringvormige indicator
3. Aan/uit-knop
4. Stroominterface
5. USB-interface
6. Ethernetkabelinterface
7. Rookuitlaat
8. Luchtvaartinterface

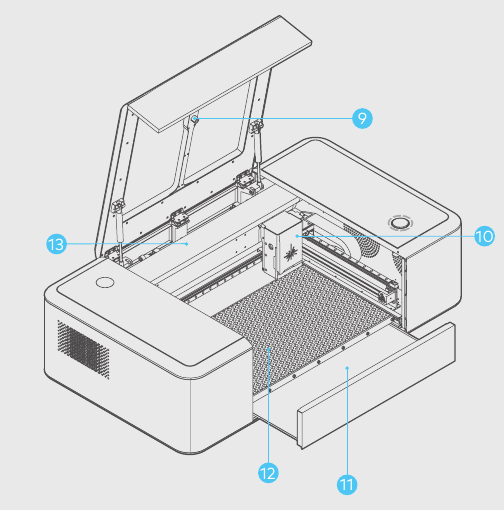

9. Camera
10. Laserkop
11. Lade
12. Honingraatpaneel
13. Laserbuis

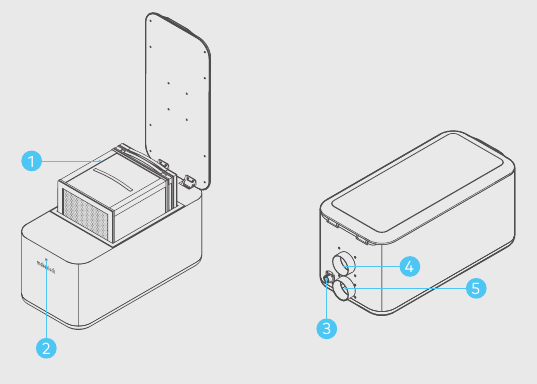

Slimme rookzuiveraar

1. HEPA-composietfilter
2. Indicator
3. Luchtvaartinterface
4. Rookinlaat
5. Rookuitlaat

Snelstartgids

Tips: u kunt ook de onderstaande website bezoeken voor de videohandleidingen.
https://www.makeblock.com/maker-tools/laserbox-video

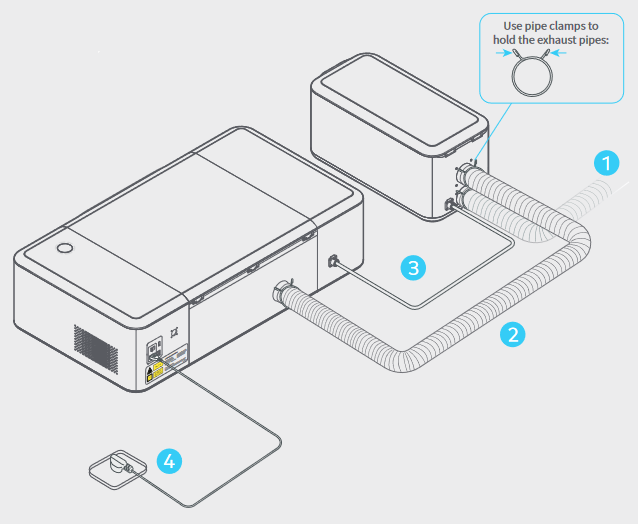

Sluit de slimme rookzuiveraar aan

1. Sluit de zuiveraar aan met de 2 m lange uitlaatpijp en leg de pijp naar het raam.
2. Verbind de Laserbox en de zuiveraar met de 1,5 m lange uitlaatpijp.
3. Verbind de Laserbox en de zuiveraar met de luchtvaartconnector.
4. Sluit de voeding aan.

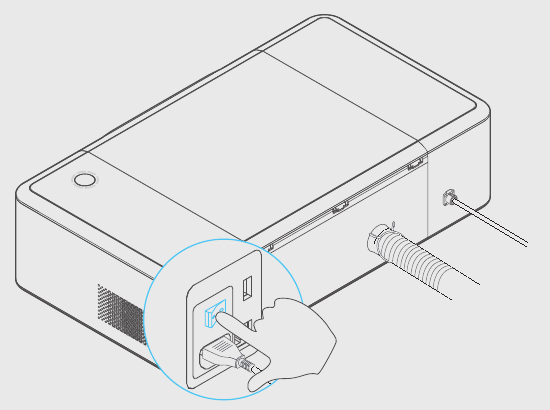

Start de Laserbox
Na het indrukken van de aan/uit-knop reset en kalibreert de laserkop automatisch. Na de eerste keer opstarten wordt de ringvormige indicator continu wit. Het opstartproces duurt even, wees geduldig.

Verbind een computer met de Laserbox
Laserbox-software is vereist voor de verbinding van een computer met de Laserbox. Download en installeer de software op de volgende website.
https://www.makeblock.com/maker-tools/laserbox
Er zijn drie manieren om een computer met de Laserbox te verbinden. Kies de beste manier in uw situatie.

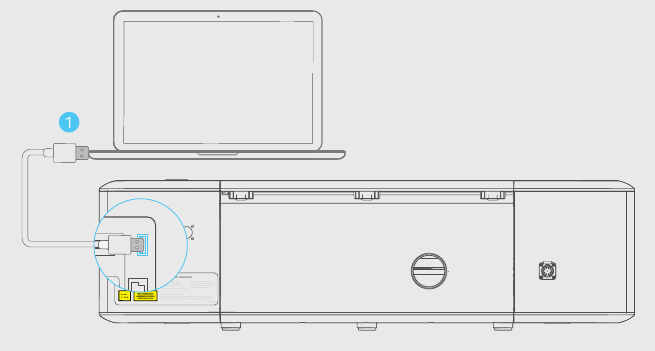

Verbinding maken met de USB-kabel

1. Verbind een computer met de Laserbox met de USB-kabel.


2. Open de software, selecteer "Connect to a new Laserbox" (Verbinding maken met een nieuwe Laserbox) en klik op "Next" (Volgende).


3. Selecteer "USB" en klik op "Next" (Volgende) om de verbinding te starten.


4. Verbinding geslaagd.


Verbinding maken met een Ethernetkabel (niet meegeleverd)

1. Verbind uw computer met de Laserbox met een Ethernetkabel.


2. Open de software, selecteer "Connect to a new Laserbox" (Verbinding maken met een nieuwe Laserbox) en klik op "Next" (Volgende).


3. Selecteer "Ethernet" en klik op "Next" (Volgende) om de verbinding te starten.


4. Verbinding geslaagd.


Draadloze wifi-verbinding

1. Verbind een computer met de Laserbox met de USB-kabel.


2. Open de software, selecteer "Connect to a new Laserbox" (Verbinding maken met een nieuwe Laserbox) en klik op "Next" (Volgende).


3. Selecteer "Wi-Fi" en klik op "Next" (Volgende).


4. Verbinding maken met het bestaande wifi-netwerk.


5. Na een succesvolle verbinding kunt u de USB-kabel loskoppelen en de Laserbox draadloos bedienen.

Starten met snijden / graveren

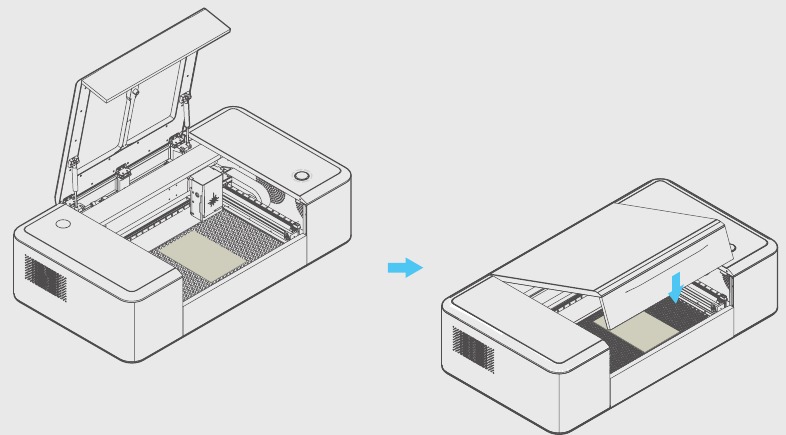

1. Plaats de officiële materialen in het werkgebied van de Laserbox.
   Opmerking: de vereisten voor snij-/graveermateriaal vindt u in de bijlage.

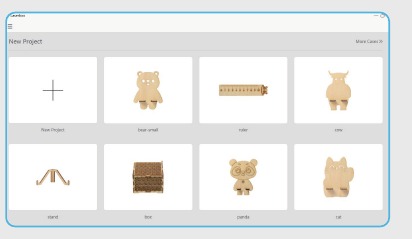

2. Open de Laserbox-software en selecteer de voorbeeldafbeelding. U kunt ook zelf afbeeldingen importeren of tekenen.

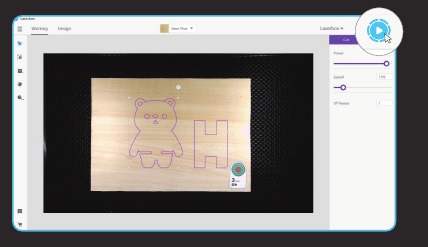

3. Klik op de knop "Start" (Start). De Laserbox kan officieel materiaal automatisch identificeren en snij-/graveerparameters instellen.

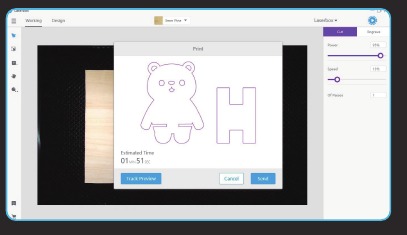

4. Klik op "Send" (Verzenden) om de afbeelding naar de Laserbox te verzenden. Nadat de verzending is voltooid, is de Laserbox klaar en wordt de ringvormige indicator blauw.

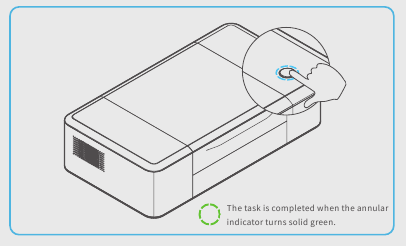

5. Druk op de knop op de Laserbox om het snijden/graveren te starten.


Meer bewerkingen

De taak pauzeren
Methode 1: klik op "Pause" (Pauze) in de software-interface om de taak te pauzeren.

Methode 2: druk op de knop op de Laserbox om de taak te pauzeren. Druk nogmaals om door te gaan met de taak.

Methode 3: open het deksel om de taak te pauzeren. Sluit het deksel en druk op de knop op de Laserbox om door te gaan met de taak.

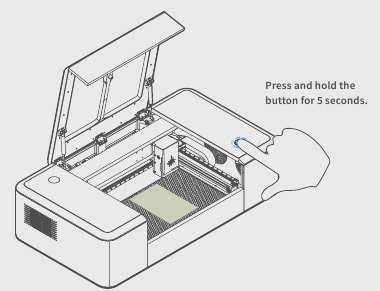

De taak annuleren

1. Open het deksel.

2. Houd de knop 5 seconden ingedrukt. Nadat de taak succesvol is geannuleerd, hoort u een pieptoon en verandert de ringvormige indicator van rood naar blauw.
   Opmerking: na het starten van het snijden/graveren kunt u de taak ook annuleren door op "Pause -> Cancel" (Pauze -> Annuleren) in de Laserbox-software-interface te klikken.

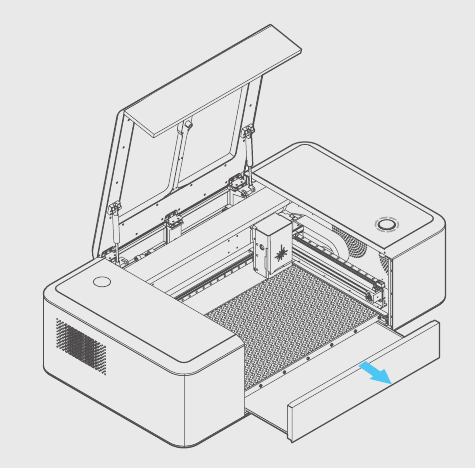

Schoonmaak chippings
Residuen en chippings die zich tijdens het gebruik van de Laserbox ophopen, moeten regelmatig worden schoongemaakt, anders kan dit brand veroorzaken. Trek de lade eruit zoals afgebeeld om residuen en chippings op te ruimen.

Meer functies

Breng schetsen tot leven
Teken op kopieerpapier of officieel materiaal met een zwarte/rode pen op oliebasis. Voor afbeeldingen die zijn getekend met een zwarte pen op oliebasis, snijdt de Laserbox langs de contour en wordt het zwarte gebied gegraveerd. Afbeeldingen die zijn getekend met een rode pen op oliebasis, worden direct langs het handschrift gesneden.

1. Teken een afbeelding, bij voorkeur met een Deli S550-markeerstift op oliebasis.

2. Plaats het materiaal en sluit het deksel.

3. Druk op de knop op de Laserbox om de taak te starten.


Opmerking: Voor een optimaal snij-/graveereffect wordt aanbevolen om de Deli S550-markeerstift op oliebasis te gebruiken, de afbeelding zo ver mogelijk van de ringcode en de rand van het materiaal te tekenen en het materiaal in het midden van het honingraatpaneel te plaatsen. Alleen met kopieerpapier en officieel materiaal kunt u schetsen tot leven brengen. Schade veroorzaakt door het gebruik van andere materialen wordt niet gedekt door de garantieservice van Makeblock.

Afbeeldingsextractie
De Laserbox heeft een ingebouwde camera die de oppervlakteafbeelding extraheert voor verdere creatie.

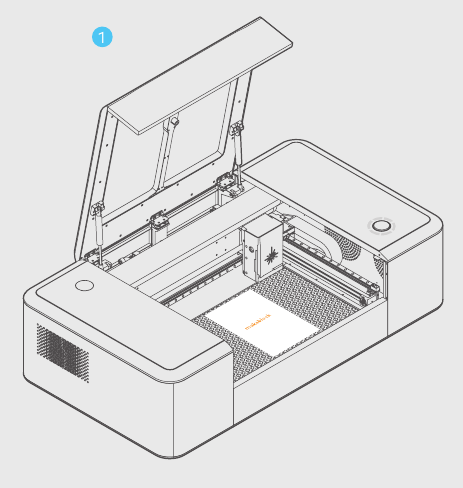

1. Plaats het object voor afbeeldingsextractie.

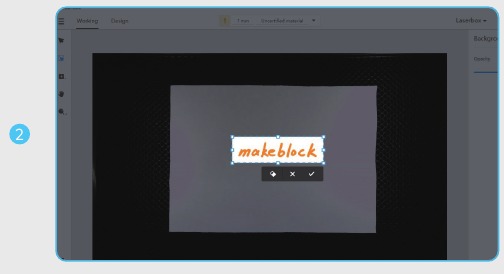

2. Start de Laserbox en selecteer "Marquee" (selectiekader) om de afbeelding die u wilt extraheren in een selectievak te plaatsen.

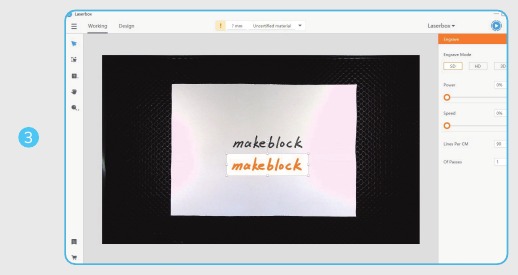

3. Succesvolle afbeeldingsextractie.


Vereisten voor snij-/graveermateriaal

Maximale afmetingen voor snijden: 500 (lengte) * 300 (breedte) * 22 (dikte) mm

Materialen voor snijden/graveren:

Niet-toegestane materialen:

en alle materialen die niet zijn opgenomen in de lijst met verwerkbare materialen.

Opmerking: Het gebruik van materialen van slechte kwaliteit kan leiden tot slecht snijden/graveren. Het wordt aanbevolen om officiële Makeblock-materialen te gebruiken. Het gebruik van de hierboven niet aanbevolen materialen kan het apparaat beschadigen en de resulterende schade wordt niet gedekt door de garantieservice van Makeblock.

Beschrijving van de status van de ringvormige indicator

	Indicatorstatus	Beschrijving
	Knipperend wit	Het systeem wordt gestart.
	Continu wit	Wachten op verbinding.
	Knipperend blauw	Het is klaar en de afbeelding is succesvol verzonden.
	Continu blauw	Het bevindt zich in de stand-bymodus en de Laserbox is verbonden met de computer.
	Zes indicatoren lichten geleidelijk op	Het is in de werkende status en het aantal indicatoren dat AAN is, geeft de huidige voortgang aan.
	Continu groen	Voltooiing.
	Groene ademhalingsindicator	Slaapmodus. Het gaat na 10 minuten inactiviteit vanuit de stand-bymodus naar de slaapmodus.
	Continu rood	Afwijkend.
	Continu paars	De Laserbox-firmware wordt geüpgraded.

Veiligheid staat voorop (belangrijk)

Algemene veiligheid
Lees en raak vertrouwd met alle veiligheidsprotocollen en -procedures voordat u de Laserbox bedient. Gebruikers dienen alle veiligheidsmaatregelen strikt op te volgen en ervoor te zorgen dat de Laserbox correct is gemonteerd en in werkende staat verkeert.

Neem de volgende bedieningsprincipes in acht:

• Controleer de Laserbox altijd op schade voordat u deze gebruikt. Gebruik geen beschadigde of defecte Laserbox op welke manier dan ook.
• Houd de werkplek schoon en vlak. Houd er rekening mee dat de laserbuis van glas is en erg kwetsbaar is. Als het kapot is, werkt de Laserbox niet meer.
• Demonteer of wijzig de Laserbox-structuur niet op een andere manier zonder toestemming; en wijzig of decompileer het besturingssysteem van de Laserbox niet.
• Houd de binnenkant van de Laserbox schoon. Residuen en spanen die zich ophopen tijdens het snijden en graveren zijn gevaarlijk en kunnen brand veroorzaken. Reinig de spanen en residuen in het honingraatpaneel en de lade regelmatig.
• De werktemperatuur van de laser ligt tussen 5°C en 25°C. Het is ten strengste verboden om onder 0°C te werken.

Laserveiligheid

Onder normale omstandigheden is de CO2-laserbuis tijdens bedrijf volledig omsloten door een behuizing. De Laserbox heeft een veiligheidsvergrendelingsschakelaar. Als het deksel tijdens het gebruik wordt opgetild, stopt de Laserbox met werken om te voorkomen dat mensen gewond raken. Er zijn geen speciale voorzorgsmaatregelen nodig om de laserveiligheid te waarborgen.

Neem de volgende veiligheidsrichtlijnen in acht:

• Gebruik de Laserbox nooit met verwijderde onderdelen, zoals de lade. Houd er rekening mee dat de afwezigheid van een onderdeel van de Laserbox het lasersysteem kan blootleggen en het risico op schade aan de apparatuur kan vergroten. Onthoud dat de CO2-laserstraal onzichtbaar is.
• Graveer of snijd geen materiaal dat PVC of vinyl bevat (verwerkte kunststoffen worden niet aanbevolen). Deze materialen (en andere materialen die chloor/chloride bevatten) kunnen corrosieve dampen genereren die uiterst schadelijk zijn voor het menselijk lichaam en schade aan de Laserbox kunnen veroorzaken.
• Schade veroorzaakt door het graveren of snijden van materiaal dat PVC of vinyl bevat, wordt niet gedekt door de garantie van Makeblock.
• Graveer of snijd geen onbekend materiaal. Verdamping/smelten van veel materialen, inclusief, maar niet beperkt tot, PVC en polycarbonaat, zal schadelijke rook vrijgeven.
• Laserbewerking is verboden wanneer het deksel/de lade is opgetild. Zorg ervoor dat de Laserbox tijdens het gebruik is gesloten met het deksel/de lade en knoei niet met het veiligheidsmechanisme van het deksel. Open de lade ALLEEN wanneer deze onderhoud of reiniging nodig heeft. Installeer na onderhoud en reiniging de lade onmiddellijk zoals vereist. Als u de laser start zonder de lade zoals vereist te installeren en een onjuiste bediening uitvoert via de opening van de lade, kan dit letsel aan uw lichaam veroorzaken.
• Gebruik de Laserbox niet voordat u de rookzuiveraar correct hebt aangesloten. De meeste materialen produceren irriterende rook tijdens de verwerking.
• Deze omvatten, maar zijn niet beperkt tot, verven, vernissen, composietplaten en kunststoffen die tijdens de verwerking gevaarlijke verbindingen kunnen produceren.

De referentiestandaard voor laserveiligheid is de American National Standard for Safe Use of Lasers (Z136.1-2000), die wordt geleverd door het American National Standards Institute (ANSI). Deze referentie vormt de basis voor federale regelgeving en fabrikanten van lasersystemen, evenals de laserveiligheidsrichtlijnen van de Occupational Safety and Health Administration (OSHA). Het bevat details over de juiste installatie en het juiste gebruik van lasersystemen.

Brandveiligheid

Een laserstraal met hoge dichtheid wordt door de Laserbox gebruikt om het te snijden of te graveren materiaal te bestralen, om het materiaaloppervlak te verwarmen en het materiaal te verdampen zonder te verbranden. Maar de meeste materialen zijn van nature ontvlambaar en kunnen worden ontstoken om een open vlam te vormen die de Laserbox (zelfs als deze is gemaakt van vlamvertragende materialen) en de omgeving kan verbranden. De ervaring leert dat vectorsnijden met een laser het meest waarschijnlijk een open vlam produceert. Acryl is met name extreem ontvlambaar gebleken bij vectorsnijden.

Lees de volgende waarschuwingen en suggesties zorgvuldig door:

• Houd er rekening mee dat gestapelde materialen (vooral organische materialen zoals papier) vlamverspreiding kunnen veroorzaken of het risico op materiaalontsteking kunnen vergroten.
• Laat de Laserbox nooit onbeheerd achter tijdens het gebruik. Er bestaat brandgevaar als de Laserbox wordt gestart als gevolg van onjuiste instellingen en lange tijd onbeheerd wordt achtergelaten, of als de Laserbox tijdens het gebruik mechanische of elektrische storingen vertoont.
• Reinig de Laserbox regelmatig. Overmatige ophoping van residuen en spanen van het snijden en graveren zou het risico op brand vergroten. Het honingraatpaneel en de lade moeten periodiek worden verwijderd en gereinigd om ervoor te zorgen dat er geen residuen of spanen in de Laserbox aanwezig zijn.
• Houd het gebied rond de Laserbox schoon en vrij van rommelige ontvlambare materialen, explosieven of vluchtige oplosmiddelen zoals aceton, alcohol of benzine. Zorg voor brandblussers en voer regelmatig onderhoud en inspectie uit.

Veiligheid van elektrische apparatuur

De laserbuis van de Laserbox heeft een siliconenrubberen behuizing, die het interne netsnoer effectief kan afschermen. Als u merkt dat de afdekking los zit en het netsnoer blootligt, stop dan met de bediening en neem contact op met het personeel van de klantenservice.

Lees de volgende waarschuwingen en suggesties zorgvuldig door en neem deze strikt in acht:

• Wanneer de Laserbox is aangesloten op de stroomvoorziening, mag u geen toegangspaneel op de Laserbox openen om schade door onbedoeld contact met de stroomvoorziening te voorkomen.
• Wanneer de Laserbox is aangesloten op de stroomvoorziening, mag u het elektronisch gerelateerde gebied niet met uw handen of andere gereedschappen aanraken.
• De aan/uit-knop van de Laserbox bevindt zich aan de achterkant. Druk op (-) om hem in te schakelen en druk op "off" om hem uit te schakelen.

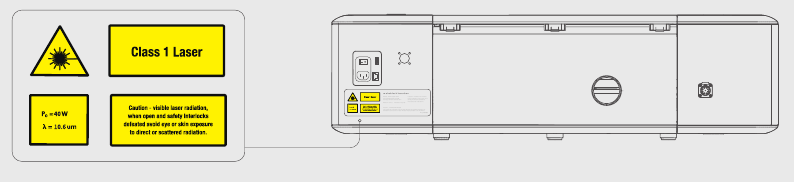

Waarschuwings- en instructieborden

Alle waarschuwings- en informatieborden die aan uw laserbox zijn bevestigd, bevinden zich op plaatsen die een bron van gevaar kunnen vormen voor en/of tijdens de bediening.
Beschadigde of verloren gegane waarschuwings- en informatieborden moeten onmiddellijk worden vervangen. De ontbrekende waarschuwings- en informatieborden kunnen worden gereproduceerd met behulp van de sjablonen op de volgende pagina.
