API 2500+ handleiding

Inleiding

De 2500+ Bus Compressor is de vlaggenschipcompressor van API die het onmiskenbare geluid van de compressietechnologie van API combineert met ongeëvenaarde parametrische controle. Het resultaat is een van 's werelds best klinkende en meest veelzijdige stereo-buscompressoren die in staat is om een oneindig aantal productietoepassingen aan te kunnen. Zorgvuldig ontworpen om een breed scala aan compressie-opties te leveren, levert de 2500+ warmte, helderheid en punch, of hij nu wordt gebruikt voor subtiele aanpassingen of zware compressie-effecten.

Functies

• "Over Threshold" (boven drempelwaarde) LED licht op wanneer de audio-invoer de ingestelde drempelwaarde overschrijdt
• Gepatenteerd THRUST^® -filter met 3 instellingen voor frequentieafhankelijke side-chain control
• 3 selecteerbare curve-instellingen voor de KNEE van de compressor
• Selecteerbare NEW- of OLD-typeschakelaar voor feed-forward- of feed-backwerking
• Preset- of variabele instelling van de vrijgavetijd
• Variabele links/rechts-link met piek- en RMS-regelspanningsfilters
• Selecteerbare automatische of handmatig variabele make-up gain
• Variabele input-output blending voor ingebouwde crossfaded- of parallelle compressie
• Audiocircuit maakt gebruik van 2510 en 2520 discrete opamps met transformatoruitgang
• Stereo VU-meters tonen selecteerbare input-, output- of gain-reductieniveaus
• Volledige hard-wired relaisbypass

De 2500+ heeft verschillende unieke functies waarmee u het geluid van de compressie in veel verschillende richtingen kunt aanpassen.

De gepatenteerde THRUST^®-functie wordt al vele jaren gebruikt in de beroemde ATI Paragon- en Paragon II-consoles, evenals in de Pro-6 Input Strip. Dit circuit plaatst een filter voor de RMS-detector, met een helling van 10 dB per decennium, wat het omgekeerde is van de pink noise-energiecurve. In de akoestiek wordt de pink noise-curve gebruikt om energie vs. frequentie over het audiospectrum te egaliseren, omdat geluid meer lagefrequente energie vereist dan hoogfrequente energie om correct te klinken voor uw oor. In Hi-Fi-apparatuur wordt een "LOUDNESS"-contour gebruikt om de muziek op lagere niveaus te egaliseren, zodat deze correct klinkt. Zelfs met deze curve is er nog steeds een aanzienlijke hoeveelheid laagfrequente informatie vergeleken met hoogfrequente informatie in het audiosignaalpad. Wanneer dat signaal in een RMS-detector wordt gevoerd, verwerkt de detector het signaal tot een DC-regelspanning op basis van die luidere lage frequenties, wat resulteert in een regelspanning die de lage frequenties van het signaal bevoordeelt, waardoor pompen en een verlies van punch ontstaat. Soms is dit niet wenselijk. Door de THRUST^®-knop in de MED- of LOUD-stand te zetten, wordt dit inverse filter voor de RMS-detector geplaatst, waardoor de energie wordt geëgaliseerd door de energie in de lage frequenties te verlagen en de energie in de hoge frequenties te verhogen, zodat elk octaaf dezelfde energie heeft in plaats van dat elk octaaf de helft van de energie heeft van het lagere octaaf. Dit creëert een uniek compressie-effect dat nog steeds de algehele versterking vermindert, maar het geluid is veel pittiger en het signaal klinkt eigenlijk veel minder gecomprimeerd.

De L/R LINK-functie is ook uniek voor de API 2500+. Ten eerste is er een variabele link control, variërend van IND (independent) tot 50% tot 100% in zes stappen. Variabele linking maakt het mogelijk om de linker- en rechterregelspanningen over een bereik te combineren, waardoor de interactie tussen kanalen wordt geminimaliseerd, terwijl ze toch worden gekoppeld om het stereobeeld te behouden. Wanneer de link control is ingeschakeld, heeft deze selecteerbare detectiesnelheden, FAST (peak) en SLOW (RMS). De 2500+ heeft twee complete, identieke compressorcircuits, van de input via de RMS-detector, de VCA's en tot de outputsectie.

Wanneer veel compressoren zijn gekoppeld aan de "STEREO LINK"-modus, regelt slechts één kanaal de compressie. Wanneer de 2500+ is gekoppeld, worden de regelspanningen bij elkaar opgeteld, maar beide kanalen detecteren nog steeds hun eigen regelspanningen. Dit elimineert ook de verandering van de klank van de compressor wanneer koppeling wordt gebruikt. Veel populaire units veranderen daadwerkelijk wanneer ze zijn gekoppeld! Bovendien gebruikt elk kanaal meerdere VCA's om ruis en vervorming te minimaliseren die worden aangetroffen in compressoren met één VCA. De input- en outputfasen zijn ALLEMAAL DISCREET en maken gebruik van de API 2510- en de API 2520-opamps.

Een TYPE-schakelaar waarmee u kunt kiezen tussen klassieke en moderne compressiekenmerken: OLD voor vintage-achtige feedbackcompressie en NEW voor de meer gangbare feed-forwardcompressie van vandaag.

De 3-standen KNEE-schakelaar past de vorm van de curve aan bij het begin van de compressie voor een "overeasy"-type compressie, wat resulteert in een zeer natuurlijk, ongecomprimeerd geluid of een typisch scherp knietype dat zich leent voor een veel ernstiger limiter-effect.

Met de automatische make-up GAIN-functie kunt u de ratio- en drempelwaarden aanpassen zonder het outputniveau te beïnvloeden. Als alternatief kan de make-up GAIN handmatig worden ingesteld.

De BLEND-functie maakt gemengde of parallelle compressie aan boord mogelijk door de input- en gecomprimeerde signalen op twee verschillende manieren te "blenden": input vs. output wet/dry-percentage (crossfade) of input plus output-percentage (parallel).

Snel aan de slag

Een tip om aan de slag te gaan: We proberen al onze verwerkingsmodules te ontwerpen met het begrip dat er nooit genoeg tijd is om een handleiding te lezen en alle functies te leren in de 10 seconden die tijdens een setup zijn toegestaan. Als u gewoon alle parameters als volgt instelt, heeft de 2500+ een nuttig, maar conservatief effect op het signaal.

• Zet alle knoppen in de COMPRESSOR-sectie op de 12:00-positie
• Zet KNEE op MED
• Zet THRUST^® op NORM
• Zet TYPE op NEW
• Zet L/R LINK op 50%
• Zet SHAPE op SLOW
• Schakel MANUAL make-up gain uit (automatische make-up gain aan)
• Zet BLEND op uit: X (Crossfade) of l l (Parallel) niet ingeschakeld

Deze instellingen bieden een goed startpunt voor extra aanpassingen om het gewenste geluid te bereiken.

Overzicht

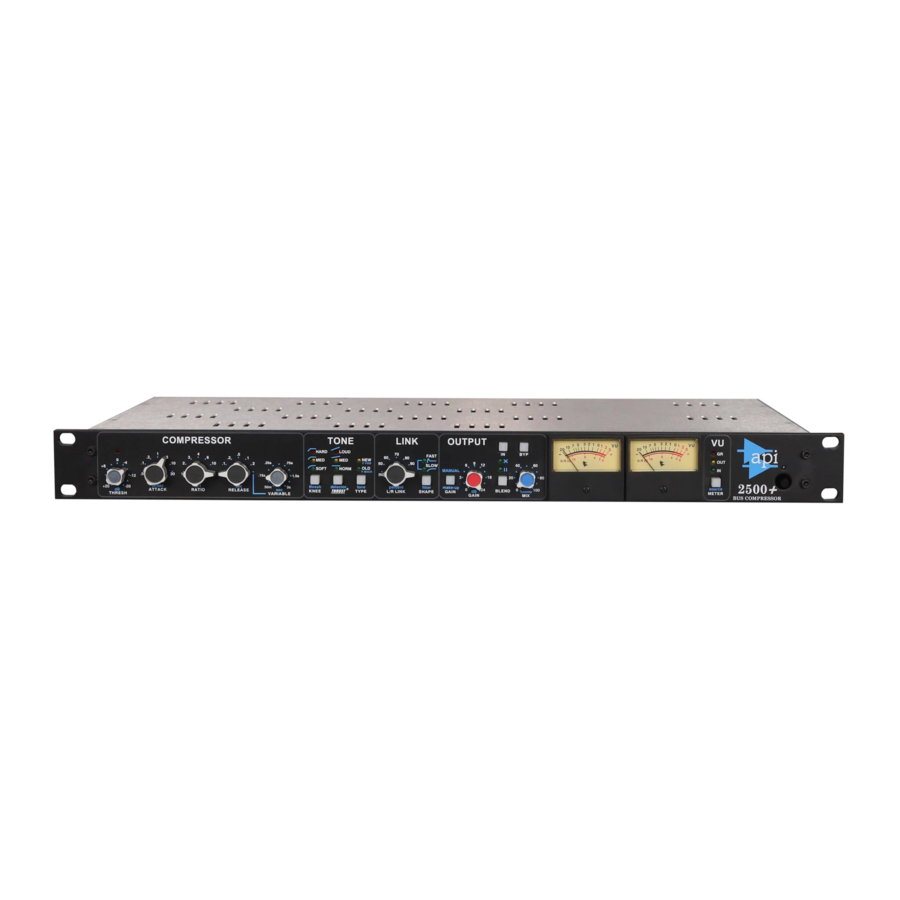

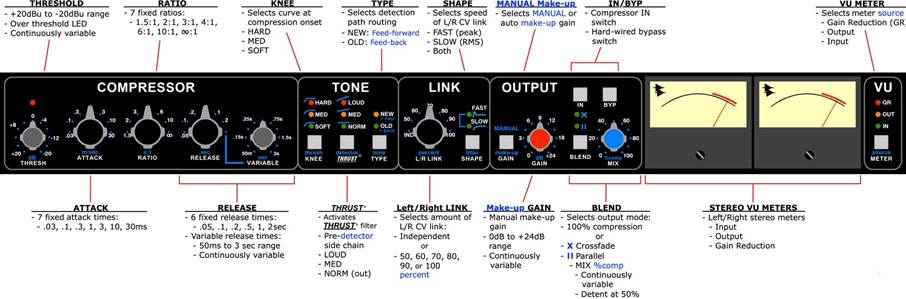

De 2500+ Bus Compressor biedt een uitgebreide reeks bedieningselementen:

• THRESH (Drempelwaarde): Het niveau waarop de compressie begint (+20dBu tot -20dBu)
• Drempelwaarde-LED: Geeft aan wanneer de audio-input de geselecteerde drempelwaarde overschrijdt
• RATIO: De hoeveelheid compressie die wordt toegepast na de drempelwaarde
  • 1.5:1, 2:1, 3:1, 4:1, 6:1, 10:1 en ∞:1
• ATTACK: De tijd die de compressor nodig heeft om te reageren
  • .03, .1, .3, 1, 3, 10 en 30ms
• RELEASE: De tijd die de compressor nodig heeft om terug te keren naar unity gain
  • Vaste tijden: .05, .1, .2, .5, 1 en 2 seconden
  • Variabel: 50ms tot 3 seconden
• KNEE: Stelt de karakteristiek van de responscurve in bij het begin van de compressie
  • HARD: Agressief begin van compressie
  • MED (Medium): Gematigd begin van compressie
  • SOFT: Vloeiend begin van compressie
• THRUST^®: Activeert het gepatenteerde circuit dat een filter voor de RMS-detector plaatst
  • LOUD: Geleidelijk, 10dB/decennium filtero
  • MED: Lichte demping van lage frequenties en een lichte boost van hoge frequenties
  • NORM (Normal): THRUST^®-filter niet toegepast op side-chain (vlak)
• TYPE: Selecteert de routing van het detectiepad
  • NEW: feed-forward-detectiepad
  • OLD: feedback-detectiepad
• L/R LINK: Stelt het percentage van de links/rechts-regelspanningslink in
  • IND (Independent): Kanalen werken onafhankelijk van elkaar of
  • Percentage: 50, 60, 70, 80, 90 of 100% koppeling tussen kanalen
• SHAPE: Stelt de snelheid van de links/rechts-regelspanningslink in
  • FAST: Piekwerking: RMS-regelspanningsinvloed verzwakt
  • SLOW: RMS-werking: piekregelspanningsinvloed verzwakt
  • Both: Zowel piek- als RMS-linkregelspanningsinvloed verzwakt
• MANUAL make-up GAIN: Selecteert MANUAL of automatische make-up gain
• GAIN: HANDMATIGE make-up gain control (0dB tot +24dB output gain wanneer MANUAL is ingeschakeld)
• BLEND: Selecteert de output mixing-modus: 100% compressie, X=Crossfade, of l l=Parallel
  • MIX: Stelt het percentage van het gecomprimeerde signaal en het inputsignaal in dat naar de outputs wordt verzonden
• IN: Schakelt om de gain reduction IN of uit te schakelen
• BYP (Bypass): Schakelt om de hard-wire bypass in te schakelen
• VU (stereo VU-meters): Stereo linker- en rechteranaloge VU-meters
  • METER: Selecteert gain reduction (GR), output of input als de bron voor de stereo VU-meters

Compressorsectie

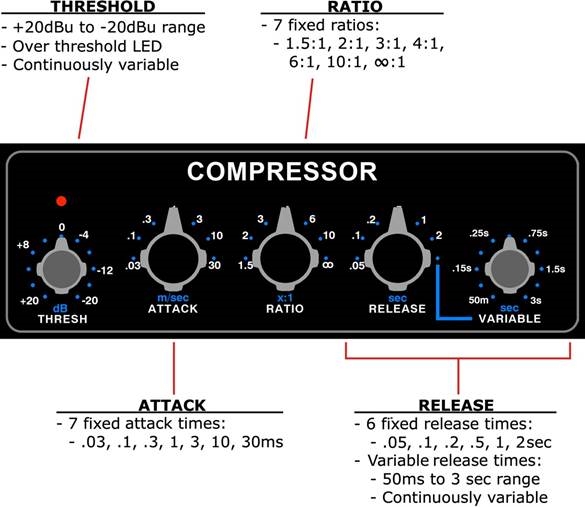

De COMPRESSOR-sectie van de 2500+ stelt de basiscompressieparameters in voor zowel het linker- als het rechterkanaal.

Bedieningselementen compressorsectie

THRESHOLD

Threshold LED: Licht op wanneer de audio-input het niveau overschrijdt dat is ingesteld met de THRESHOLD-knop (drempelwaarde)

• Rode LED licht op wanneer het inputniveau de ingestelde THRESHOLD (drempelwaarde) overschrijdt

THRESHOLD: Stelt het niveau in waarop compressie begint Continu variabel bereik tussen +20dBu en -20dBu

ATTACK

ATTACK: Stelt de tijd in die de compressor nodig heeft om te reageren wanneer het niveau de ingestelde THRESHOLD (drempelwaarde) overschrijdt

• Vaste attack-tijden: .03, .1, .3, 1, 3, 10 en 30 milliseconden (m/sec)

RATIO

RATIO: Stelt de verhouding in van input- vs. outputniveaus voor signalen die boven de ingestelde THRESHOLD (drempelwaarde) vallen

• Vaste ratio's: 1.5:1, 2:1, 3:1, 4:1, 6:1, 10:1 en ∞:1 (x: 1)
• Compressie met ratio's van 10:1 of meer wordt over het algemeen beschouwd als limiting

RELEASE

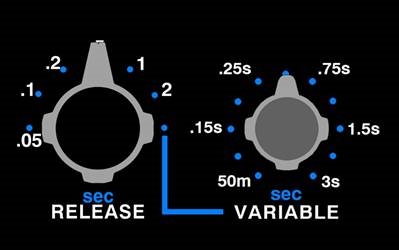

RELEASE: Stelt de tijd in die de compressor nodig heeft om te herstellen naar unity gain nadat het niveau onder de ingestelde THRESHOLD (drempelwaarde) is gedaald

• Vaste release-tijden: .05, .1, .2, .5, 1 en 2 seconden
• Variabele release-tijden continu variabel tussen 50m/sec en 3 seconden (sec)

Toongedeelte

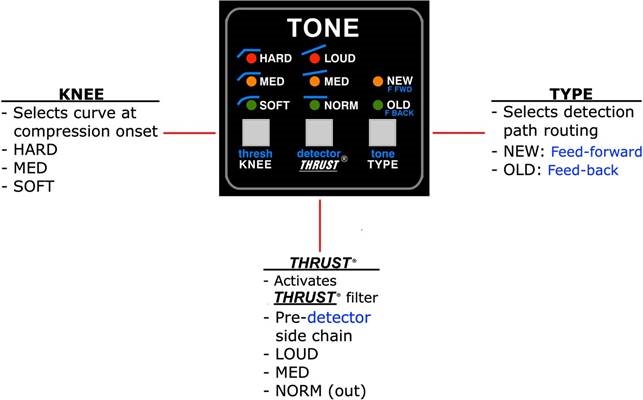

Het TOONGEDEELTE van de 2500+ regelt de vorm van de responscurve aan het begin van de compressie (KNEE), voegt het gepatenteerde THRUST^®-filter vóór de detector in en stelt de detectiepadroutering in (TYPE). Deze bedieningselementen beïnvloeden allemaal de tonale kenmerken die de compressie op de audio toepast.

Bedieningselementen toongedeelte

KNEE

De functie KNEE bepaalt de vorm van de responscurve van de 2500+ wanneer de ingevoerde audio de THRESHOLD overschrijdt.

De 2500+ heeft drie (3) KNEE-instellingen die bepalen hoe de compressor overgaat in compressie:

• HARD: Scherpe responscurve
  • Rode led
• MED (Medium): Licht afgeronde responscurve
  • Gele led
• SOFT: Afgeronde responscurve
  • Groene led

HARD: Scherpe responscurve

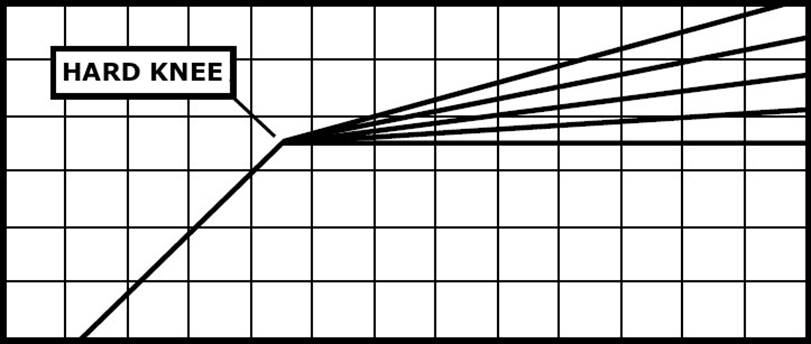

• Direct begin van compressie (plotselinge overgang naar de ingestelde verhouding)
• Agressiever en opvallender
• De rode led licht op wanneer ingeschakeld


MED (Medium): Licht afgeronde responscurve

• Gematigd begin van compressie (stevige, maar minder plotselinge overgang naar de ingestelde verhouding)
• Minder agressief, maar nog steeds opvallend
• De gele led licht op wanneer ingeschakeld


SOFT: Afgeronde responscurve

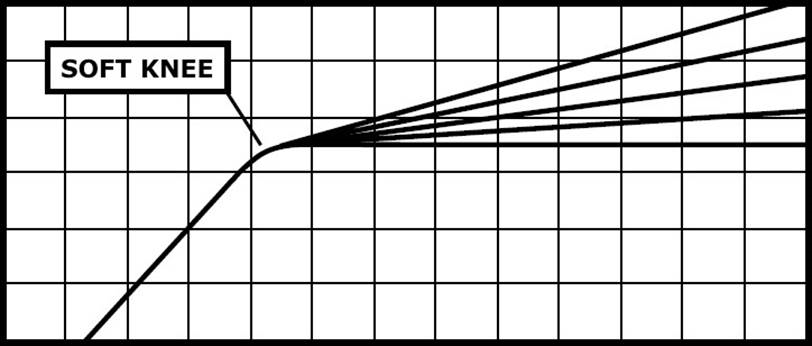

• Geleidelijk begin van compressie (fade-in tot de ingestelde verhouding)
• Vergelijkbaar met een "over-easy" type knie
• Transparanter
• De groene led licht op wanneer ingeschakeld


THRUST^®

De 2500+ bevat API's gepatenteerde THRUST^®-circuit dat naar behoefte kan worden in- of uitgeschakeld. Dit plaatst het THRUST^®-filter vóór de RMS-detector, waardoor de reactie van de compressor op laagfrequente content afneemt. Het resultaat is een merkbare toename van punch en lage frequenties, maar een uniform gecomprimeerd signaal. Het is de "iets meer punch"-schakelaar!

Het THRUST^®-circuit kan worden ingeschakeld met behulp van de THRUST^®-schakelaar.

THRUST^®: Fiets om de THRUST^®-functie te selecteren

• LOUD: Voegt het LOUD THRUST^®-filter vóór de RMS-detector in
  • Rode led
• MED (Medium): Voegt het MED THRUST^®-filter vóór de RMS-detector in
  • Gele led
• NORM (Normal): Geen THRUST^®-filter vóór de RMS-detector (vlak)
  • Groene led

Het gepatenteerde THRUST^® -circuit wordt al vele jaren gebruikt in de beroemde API 2500+ Stereo Compressor, ATI Paragon- en Paragon II-consoles, evenals de Pro6 Input Strip. Dit circuit plaatst een filter voor de RMS-detector met een helling van 10 dB per decade (-3dB/8va), wat het omgekeerde is van de pink noise-energiecurve. In de akoestiek wordt de pink noise-curve gebruikt om energie vs. frequentie over het audiospectrum te egaliseren, omdat geluid meer laagfrequente energie vereist dan hoogfrequente energie om correct te klinken in uw oor. In hifi-apparatuur wordt een "LOUDNESS"-contour gebruikt om de muziek op lagere niveaus te egaliseren, zodat het correct klinkt. Zelfs met deze curve is er nog steeds een aanzienlijke hoeveelheid laagfrequente informatie in vergelijking met hoogfrequente informatie in het audiosignaalpad. Wanneer dat signaal in de RMS-detector wordt ingevoerd, verwerkt de detector het signaal tot een DC-regelspanning op basis van die luidere lage frequenties, wat resulteert in een regelspanning die de lage frequenties van het signaal begunstigt, waardoor pompen en een verlies van punch worden veroorzaakt. Soms is dit niet wenselijk. Door de THRUST^® -schakelaar in te schakelen, wordt dit inverse filter voor de RMS-detector geplaatst, waardoor de energie wordt geëgaliseerd door de energie in de lage frequenties te verlagen en de energie in de hoge frequenties te verhogen, zodat elk octaaf dezelfde energie heeft in plaats van dat elk octaaf de helft van de energie heeft als de lagere. Dit creëert een uniek compressie-effect dat nog steeds de algehele versterking vermindert, maar het geluid is veel pittiger en het signaal klinkt eigenlijk minder gecomprimeerd.

LOUD: Een geleidelijk filter van 10 dB/decade wordt toegepast op het signaal dat de RMS-detector voedt, waardoor de energie die de RMS-detector ingaat, wordt geëgaliseerd. Dit vermindert de manier waarop lagere frequenties inwerken op compressie. Het algehele verschil is een merkbare toename van punch en lage frequenties, maar een uniform gecomprimeerd signaal. Het is de functie "iets meer punch".

• De rode led licht op wanneer ingeschakeld

MED (Medium): Een lichte verzwakking van de lage frequenties en een lichte boost in de hoge frequenties, met een vlakke middentonen worden toegepast op het signaal dat de RMS-detector voedt. Dit vermindert de lage frequenties van het pompen van de compressor zoveel en verhoogt de gevoeligheid van de RMS-detector voor de hogere frequenties, waardoor de hogere frequentiepieken van het signaal worden beïnvloed.

• De gele led licht op wanneer ingeschakeld

NORM (Normal): Het THRUST^®-filter wordt niet in het pad naar de RMS-detector ingevoegd en de 2500+ comprimeert zoals de meeste eenheden die tegenwoordig op de markt zijn (het signaal in het detectiepad blijft vlak).

• De groene led licht op wanneer ingeschakeld

TYPE

De 2500+ kan worden ingesteld om te werken in twee circuittopologieën die bepalen waar het signaal dat de RMS-detector voedt vandaan komt:

• OLD: Feed-Back-topologie: De RMS-detector ontvangt het signaal van na de VCA
• NEW: Feed-Forward-topologie: De RMS-detector ontvangt het signaal van vóór de VCA

De detectiepadroutering wordt geselecteerd met behulp van de TYPE-schakelaar.

TYPE: Schakel om de detectiepadroutering te selecteren

• NEW (F FWD): Schakelt de feed-forward-topologie in
  • Gele led
• OLD (F BACK): Schakelt de feed-back-topologie in
  • Groene led

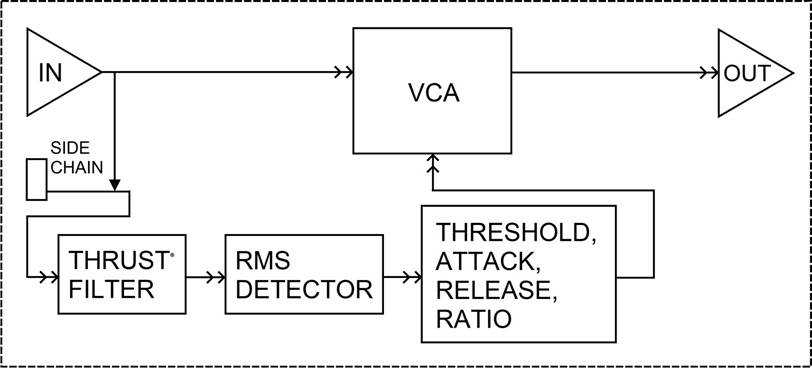

NEW (Feed-Forward)

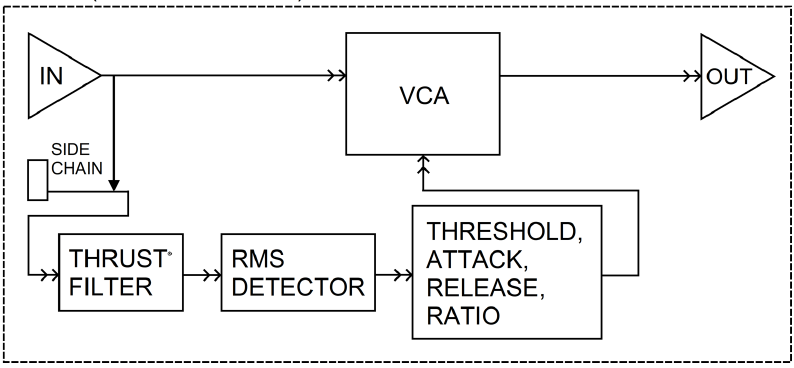

In een feed-forward-compressor krijgt de RMS-detector normaal gesproken zijn signaal van een splitsing van het ingangssignaal. (Het detectiepad kan afwisselend zijn signaal krijgen van een SIDE CHAIN-ingang.) Met deze methode stuurt de RMS-detector een signaal naar de VCA dat een exacte verhouding is van de gewenste compressie die is ingesteld door de RATIO-regeling. Dit is hoe veel nieuwe VCA-gebaseerde compressoren werken. Dit kan een agressievere compressie en een harder, meer beïnvloed geluid opleveren.

• De gele led licht op wanneer ingeschakeld

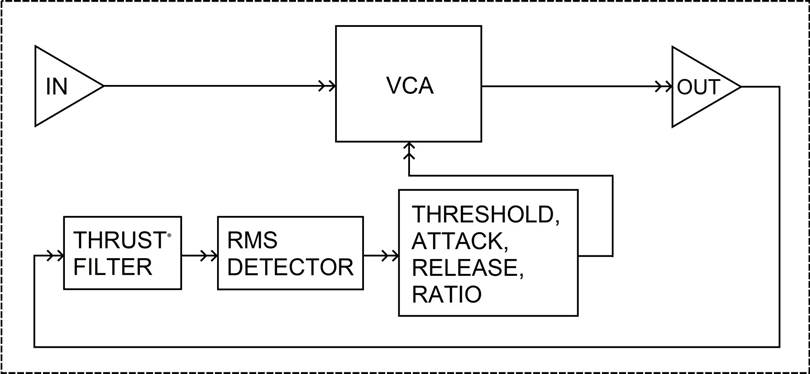

OLD (Feed-back)
In een feed-back-compressor krijgt de RMS-detector zijn signaal van de output van het versterkingsreductieapparaat (VCA). Dit is hoe oudere API 525-, 1176- en 660-compressoren werken. Dit levert een soepeler, zachter en transparanter geluid op.

• De groene led licht op wanneer ingeschakeld


Linkgedeelte

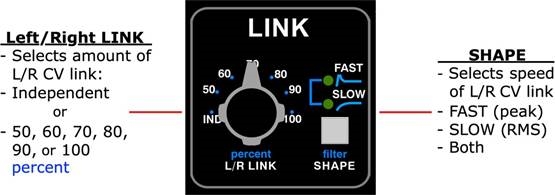

Het LINK-gedeelte van de 2500+ regelt de hoeveelheid die elk kanaal de versterkingsreductie van het tegenovergestelde kanaal zal beïnvloeden. Hierdoor kan "center-image shifting" veroorzaakt door verschillende hoeveelheden versterkingsreductie op elk kanaal worden verminderd of geëlimineerd.

De meeste stereocompressoren staan slechts 100% koppeling tussen kanalen toe. De 2500+ staat toe dat de koppeling begint bij IND (onafhankelijk), waarbij elk kanaal werkt als een afzonderlijke compressor met 0% invloed tussen kanalen. 50% tot 100% in zes extra stappen kan worden toegepast op de hoeveelheid koppeling tussen kanalen. 100% levert een gelijke versterking op beide kanalen op. Tegelijkertijd wordt elk kanaal nog steeds bestuurd door zijn eigen detector, waardoor laden en slaven vanaf één kant worden voorkomen, wat vaak fouten veroorzaakt.

Bovendien staat de 2500+ toe dat de reactiesnelheid van de Left/Right-regelspanningslink wordt gefilterd, zodat de link inwerkt op piekinformatie (FAST) of RMS-informatie (SLOW). Als beide zijn geselecteerd, wordt zowel piekinformatie als RMS-informatie verzwakt in de regelspanningslink, wat resulteert in een zeer subtiele koppeling.

In combinatie biedt de 2500+ zeer nauwkeurige compressie en biedt tegelijkertijd de flexibele en nauwkeurige controle die nodig is om exacte resultaten te bereiken in elke toepassing.

Bedieningselementen linkgedeelte

Links/rechts-link

L/R LINK: Stelt het percentage van de regelspanningslink tussen de linker- en rechterkanalen in

• IND (independent): Geen koppeling tussen kanalen; kanalen werken onafhankelijk van elkaar zonder invloed van het tegenovergestelde kanaal
• Percent: Vaste stappen van 50, 60, 70, 80, 90 en 100%

Linkvorm

De snelheid van de regelspanningslink tussen de linker- en rechterkanalen wordt geselecteerd met behulp van de SHAPE-schakelaar.

SHAPE: Fiets om de snelheid van de Left/Right-regelspanningslink te selecteren

• FAST: Piekinwerking: Invloed van RMS-regelspanning verzwakt
  • Groene led
• SLOW: RMS-inwerking: Invloed van pieksregelspanning verzwakt
  • Groene led
• BOTH: Zowel piekinwerking als RMS-linkregelspanningsinvloed verzwakt
  • Beide groene leds

Outputsectie

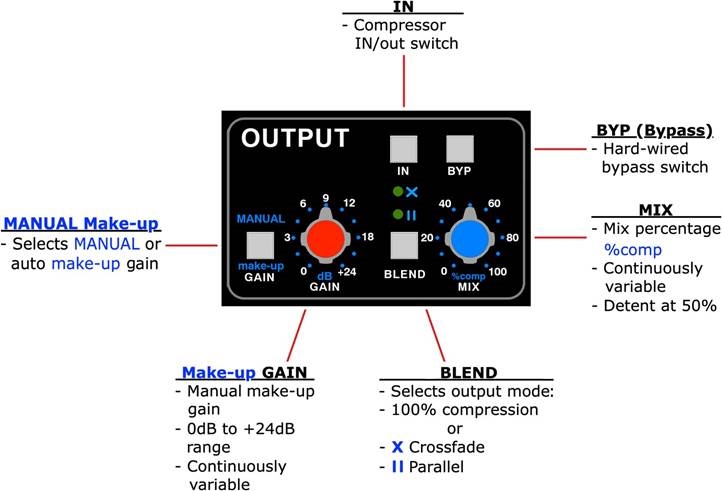

De outputsectie van de 2500+ regelt make-up gain, input/output blending en compressor IN/out- en bypassfuncties.

Bedieningselementen outputsectie

Make-up Gain

HANDMATIGE make-up GAIN: Schakel om handmatige of automatische make-up gain te selecteren

• Schakelt "auto" make-up gain uit
• Activeert de handmatige make-up GAIN-potmeter

De "auto" make-up GAIN-functie past make-up gain toe op basis van de instellingen van de RATIO- en THRESHOLD-bedieningselementen.

GAIN: Handmatige make-up gain (outputniveau)

• Alleen actief als de make-up-functie is ingesteld op MANUAL
• Continu variabel tussen 0 dB en +24 dB

Blend en mix

De outputsectie van de 2500+ maakt het mogelijk om 100% van het gecomprimeerde signaal naar de output te sturen, te crossfaden met het inputsignaal, of om "blended" parallel met het inputsignaal te worden.

BLEND: Schakelt om de outputmixfunctie te selecteren

• 100% compressie: Geen outputmix
  • Geen LEDs branden
• X (Crossfade): De MIX-potmeter stelt het crossfadepercentage in tussen input en gecomprimeerde signalen (wet/dry-functie)
  • Groene LED brandt wanneer geactiveerd
• l l (Parallel): Het niet-gedempte inputsignaal wordt met 100% naar de output gerouteerd en de MIX-potmeter stelt het percentage gecomprimeerd signaal in dat aan de output wordt toegevoegd
  • Groene LED brandt wanneer geactiveerd

De MIX-bediening functioneert alleen wanneer X of l l is ingeschakeld:

• X (Crossfade): Stelt het percentage van input vs. gecomprimeerd signaal in dat naar de output wordt gestuurd:
  • 0% stuurt alleen het niet-gedempte inputsignaal naar de output (dry)
  • 50% (detent) stuurt 50% inputsignaal en 50% gecomprimeerd signaal naar de output
  • 100% stuurt alleen het gecomprimeerde signaal naar de output (wet)
• l l (Parallel): Stelt het percentage van het gecomprimeerde signaal in dat wordt toegevoegd aan het niet-gedempte inputsignaal dat naar de output wordt gestuurd:
  • 0% stuurt alleen het niet-gedempte inputsignaal naar de output
  • 50% (detent) stuurt niet-gedempt inputsignaal, plus 50% van het gecomprimeerde signaal naar de output
  • 100% stuurt het niet-gedempte inputsignaal, plus 100% van het gecomprimeerde signaal naar de output

MIX: Stelt het percentage niet-gecomprimeerd en gecomprimeerd signaal in (%comp) dat naar de output wordt gestuurd wanneer X of l l is ingeschakeld

• Detent op 50%

IN/out en Bypass
De 2500+ is uitgerust met een stille IN/out-schakelaar en een relaisgebaseerde, hard-wired bypass.
De IN-schakelaar is een soft IN/out-knop die de compressie stil uitschakelt, maar het signaal wel door de 2500+ laat gaan.

IN: Schakelen om compressor IN of out te selecteren

• Brandt groen wanneer geactiveerd

De BYP (Bypass)-schakelaar is een relais hard-wired bypass die het signaal rechtstreeks van de INPUT XLR naar de OUTPUT XLR leidt, zonder door enige elektronica te gaan. Als de stroom naar de 2500+ uitvalt, schakelt de BYP automatisch in, waardoor er geen signaalverlies optreedt tijdens de stroomstoring.

BYP (Bypass): Schakelen om de hard-wired bypass te activeren

• Brandt rood wanneer geactiveerd

LET OP: Wanneer de 2500+ is uitgeschakeld, wordt deze in de bypass-stand gehouden. Wanneer de compressor zich niet in de bypass-stand bevindt, functioneert het apparaat normaal.

Stereo VU-meters

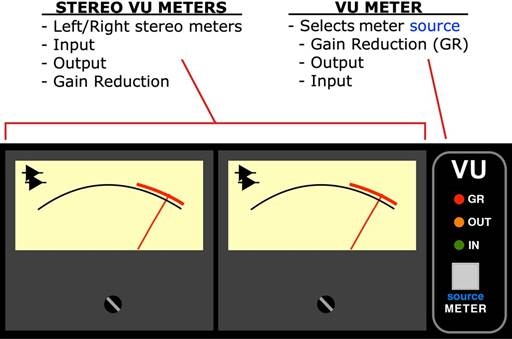

De linker- en rechterstereo VU-meters kunnen de gain-reductie en het signaalniveau op de INPUT- en OUTPUT-connectoren aangeven.

VU-meterbediening

Stereo VU-meters

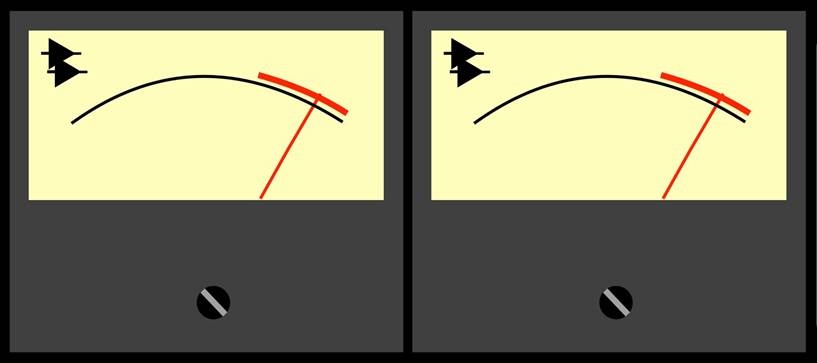

De linker- en rechterstereo VU-meters geven de hoeveelheid gain-reductie aan die wordt toegepast, evenals het signaalniveau op de INPUT- en OUTPUT-connectoren. 0 VU is +4 dBu.

De GAIN-schaal toont de hoeveelheid gain-reductie tijdens compressie, waarbij het 0-punt helemaal rechts ligt, waardoor er meer resolutie is van de gain-reductieschaal. Het bereik van de meter is van 0 (geen gain-reductie) tot 20 dB gain-reductie.

VU-meterbron

De METER-schakelaar selecteert gain-reductie, output- of inputniveaus die op de VU-meters moeten worden weergegeven. Het is een stille functie en is geïsoleerd, zodat de VU-selectie het signaal op geen enkele manier beïnvloedt of belast.

METER source: Schakelen om VU-meterbronsignaal te selecteren

• GR (gain reduction): Meters geven de hoeveelheid gain-reductie aan
  • Rode LED
• OUT (output): Meters geven outputniveaus aan
  • Gele LED
• IN (input): Meters geven inputniveaus aan
  • Groene LED

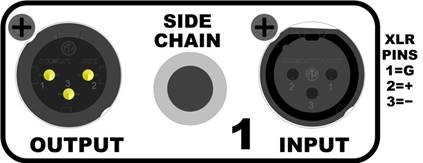

Sidechain-ingang

De 2500+ biedt toegang tot de sidechain om externe keying van de gain-reductie mogelijk te maken via de SIDE CHAIN-ingangsjack op het achterpaneel.

SIDE CHAIN: Gebalanceerde ingang op lijnniveau

• ¼" TRS-connector
• Tip=+, Ring=-, Sleeve=aarde

LET OP: Alleen actief wanneer TYPE is ingesteld op NEW.

Wanneer de TYPE-bediening is ingesteld op NEW, wordt het signaal dat binnenkomt via de INPUT-connector via de SIDE CHAIN-ingangsjack naar de RMS-detector geleid. Wanneer er geen stekker in de SIDE CHAIN-ingangsjack is gestoken, gaat het inputsignaal verder naar de RMS-detector. Wanneer er een stekker in de SIDE CHAIN-ingangsjack is gestoken, wordt het inputsignaal vervangen door het externe signaal.

"NEW" (FEED-FORWARD) COMPRESSIE

Aan/uit-schakelaar en aansluitingen op het achterpaneel

Aan/uit-schakelaar

De aan/uit-schakelaar voor de 2500+ bevindt zich aan de rechterkant van het voorpaneel.

Power: Schakelen om de 2500+ in en uit te schakelen

• Blauwe LED brandt wanneer ingeschakeld

Achterpaneel

Het achterpaneel van de 2500+ biedt de linker- en rechteraudio-input, output en sidechain-aansluitingen, evenals AC-stroomaansluitingen, spanningsselectie en zekering.

Audio-aansluitingen

Elk audiokanaal, links en rechts, heeft een INPUT-, OUTPUT- en SIDE CHAIN-ingangsaansluiting.

INPUT: Gebalanceerd, lijnniveau

• 3-pins vrouwelijke XLR-connector

SIDE CHAIN: Gebalanceerde ingang op lijnniveau

• ¼" TRS-connector
• Tip=+, Ring=-, Sleeve=aarde

OUTPUT: Gebalanceerd, lijnniveau

• 3-pins mannelijke XLR-connector

LET OP: Kanaal 1 = Links en Kanaal 2 = Rechts

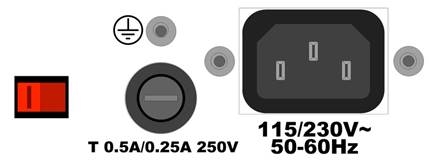

AC-stroom

De AC-stroomaansluiting, zekering en spanningskeuzeschakelaar bevinden zich op het achterpaneel van de 2500+.

115/230V~: Spanningskeuzeschakelaar
Zekering: 0,5A/0,25A 250V
AC-stroomaansluiting: Standaard IEC-stroom

Specificaties en blokdiagram

2500+ SPECIFICATIES / BLOKDIAGRAM

Aansluitingen achterkant:	XLR-input, 1/4" sidechain, XLR-output
Maximaal outputniveau:	+32dB
Frequentierespons:	±0,5dB 20Hz tot SOkHz
Signaal-ruisverhouding:	120dB
Stroomverbruik:	28,8 Watt
Formaat:	19" X 1,75" X 10,5" diep
Formaat (verpakt voor verzending):	23,25" X 6,5" X 16"
Daadwerkelijk gewicht:	9,4 Ibs.
Verzendgewicht:	13,3 Ibs.

BLOKDIAGRAM

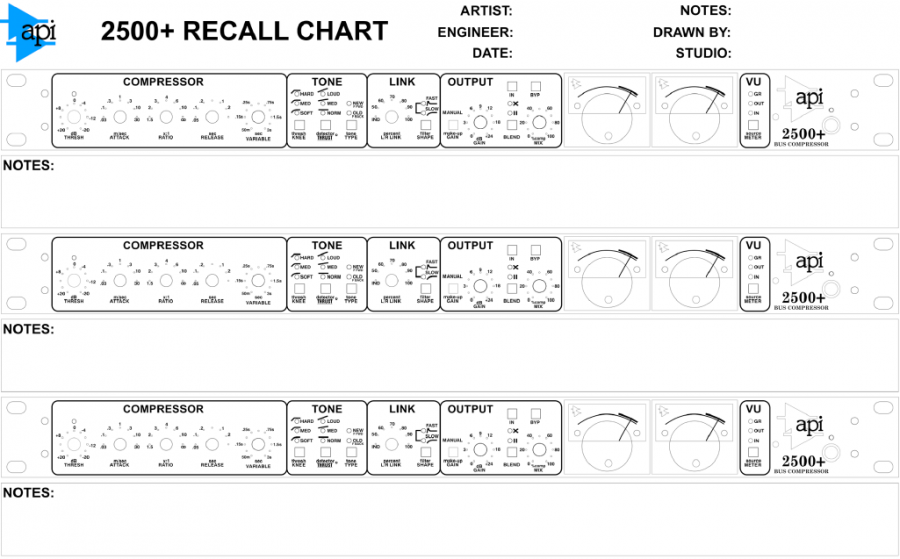

Recall-kaart

Garantie en service

Voor vragen over de werking, interfacing of service van uw API-product kunt u contact opnemen met uw API-dealer bij wie u het apparaat hebt gekocht. Vaak is uw geautoriseerde API-dealer de snelste en meest kosteneffectieve manier om uw product te onderhouden en te repareren.

U kunt ook rechtstreeks contact opnemen met de serviceafdeling van API:
Bel API op 301-776-7879 (ext. 252) tussen 8:30 en 17:00 uur van maandag tot en met vrijdag (Eastern Time) om een retourautorisatie (RA) te verkrijgen. Producten die zonder RA-nummer worden geretourneerd, worden mogelijk niet geaccepteerd.

Belangrijke veiligheidsinstructies

1. Lees deze instructies alstublieft
2. Bewaar deze informatie op een veilige plaats
3. Gebruik dit apparaat niet in de buurt van water
4. Reinig alleen met een droge doek
5. Blokkeer geen ventilatieopeningen
6. Installeer niet in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten die warmte produceren
7. Omzeil het veiligheidsdoel van de gepolariseerde of geaarde AC-stekker niet
8. Bescherm het AC-snoer tegen betreding of beknelling
9. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd
10. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
11. Laat alle service over aan gekwalificeerd personeel

LET OP: Blootstelling aan extreem hoge geluidsniveaus kan permanent gehoorverlies of schade veroorzaken. Individuen verschillen aanzienlijk in gevoeligheid voor door lawaai veroorzaakt gehoorverlies, maar bijna iedereen zal enig gehoor verliezen als ze gedurende een bepaalde tijd worden blootgesteld aan voldoende intens lawaai (dit kan muziek omvatten). Wees veilig.

Om het risico op brand of elektrische schokken te verminderen, mag u dit apparaat niet blootstellen aan regen of vocht.

301-776-7879

http://www.apiaudio.com

Referenties

• Home - API: Automated Processes, Inc.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download API 2500+ handleiding

Beschikbare talen
