XHDATA D808 Handleiding

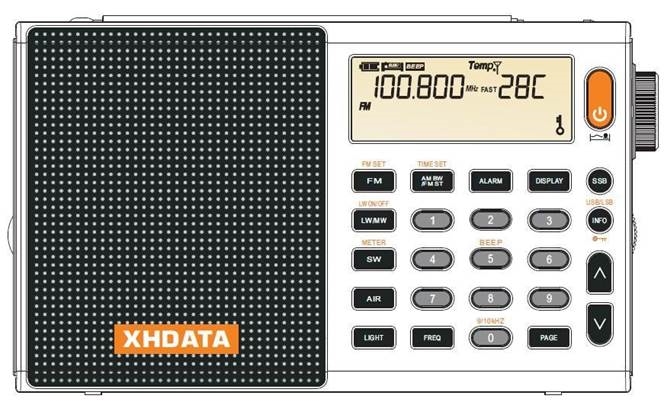

Radio - Vooraanzicht

	Frequentie / Pagina / Geheugen
	Frequentie / Pagina / Geheugen
	Frequentie / Pagina / Geheugen
	Frequentie / Pagina / Geheugen
	Frequentie / Pagina / Geheugen / Pieptoon instellen
	Frequentie / Pagina / Geheugen
	Frequentie / Pagina / Geheugen/ MW stap
	Frequentie / Pagina / Geheugen/Temp schaal instelling
	Frequentie / Pagina / Geheugen
	Frequentie / Pagina / Geheugen
	FM Band Select/ATS/FM-bereik instellen
	MW/LW Band select / ATS / LW inschakelen
	SW Band select / ATS / Scroll door meterbanden
	Air Band select / ATS
	Display licht aan/uit
	AM Bandbreedte/FM Stereo/ Tijd instellen
	Frequentie invoer volgt
	Display optie: Klok, Alarm, Signaalsterkte, Temperatuur
	Geheugen pagina selectie
	Alarm aan / Alarm instellen
	Aan/uit / Slaaptimer
	Enkel Zijband (SSB)
	Bovenste / Onderste Zijband selecteren / RDS Info / Vergrendelen
	Frequentie omhoog / Scannen
	Frequentie omlaag / Scannen

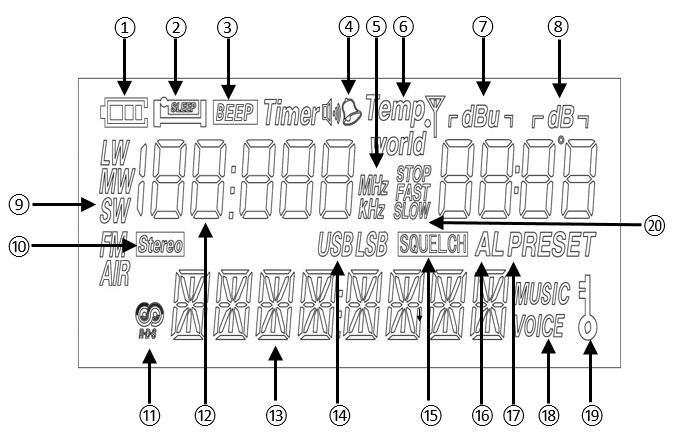

Radio-Display

1. Batterij laad indicator
2. Slaaptimer actief
3. Toetsaanslag piep actief
4. Alarm aan
5. Frequentie Display is kHz of MHz
6. Display temperatuur modus
7. Signaalsterkte
8. Ruisniveau
9. Band selectie
10. FM Stereo signaal

11. FM RDS beschikbaar
12. Frequentie
13. RDS Informatie
14. USB / LSB modus
15. Squelch actief
16. Alarm actief
17. Station Geheugen Modus
18. Niet beschikbaar op deze radio
19. Radiotoetsen vergrendeld
20. Snelheid afstemknop

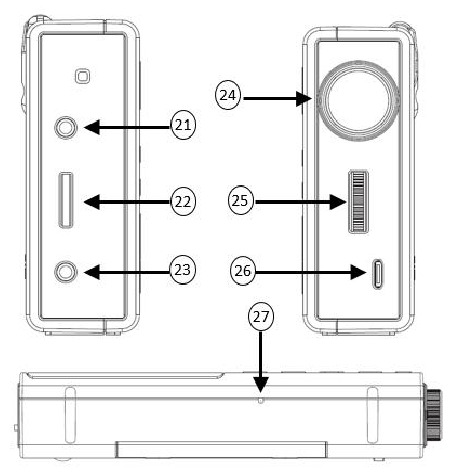

Radio - Zijbediening

21. Externe antenne aansluiting (3,5 mm)
22. Volume regeling
23. Hoofdtelefoon aansluiting (3,5 mm)
24. Hoofd afstemknop (indrukken voor SNEL / LANGZAAM / STOP)
25. Fijnafstelling / verduidelijkingsregeling voor SSB
26. USB-oplaadpoort
27. Radio reset knop toegangsgat

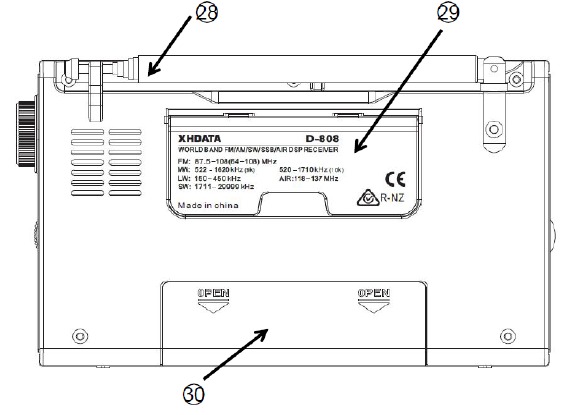

Radio - Achterkant

28. Draadantenne gebruikt voor FM, SW en AIR banden
29. Standaard
30. Batterijklep (18650 batterij meegeleverd)

SNELLE STARTGIDS

• Wanneer de batterij volledig is opgeladen, wordt de batterij automatisch uitgeschakeld. Als het scherm geen beeld geeft, haal dan de batterij eruit en plaats deze opnieuw, of laad de radio op totdat het scherm beeld geeft.
• In deze handleiding worden de termen "press" (druk) en "long press" (lang drukken) gebruikt. "Press" (druk) betekent kort op de knop drukken. "Long press" (lang drukken) betekent de knop ingedrukt houden gedurende 2 seconden. Wanneer u instellingen maakt, wacht dan een paar seconden nadat u de instelling heeft gemaakt en de radio zal de instelling opslaan en de instellingsmodus verlaten.

1. Plaats 1 x 18650 batterij in het batterijcompartiment, en let erop dat u de polariteit van de batterij (+/-) correct plaatst.
2. Zet de radio aan door op de [POWER] (AAN/UIT) knop te drukken en druk vervolgens op een willekeurige knop om de slaaptijd instelling over te slaan.
3. Pas het volume aan door aan de [VOLUME] (VOLUME) knop aan de linkerkant van de radio te draaien. Draai het kleine wieltje omhoog voor meer volume en omlaag voor minder volume.
4. Selecteer een band door op de bandknop te drukken —— FM, MW, SW of AIR Band.
5. Draai aan de [TUNING] (AFSTEMMING) knop aan de rechterbovenkant om een gewenste zender te vinden of stem direct af op een zender:
   1. Selecteer eerst een band — FM,MW,SW of Air Band.
   2. Druk kort op de [FREQ] (FREQ) knop
   3. Voer de frequentie in op het toetsenbord
   4. Als de radio niet op de frequentie afstemt, druk dan nogmaals op de [FREQ] (FREQ) knop om de invoer te voltooien.

UITLEG VAN FUNCTIES & BEDIENING

Opties en instellingen

1. FM-afstembereik——knop [ FM ]
   De radio kan worden ingesteld voor verschillende afstembereiken die handig zijn voor FM-uitzendingen in verschillende regio's van de wereld. Houd met de radio uit de knop [FM] lang ingedrukt. De huidige instelling, met de laagste frequentie van de band, wordt weergegeven.
   Om de instelling te wijzigen, drukt u nogmaals op de FM-knop om door de vier opties te bladeren:
   • 64.0 MHz
   • 76.0 MHz
   • 87.0 MHz
   • 87.5 MHz
2. Stap middengolf——knop [ 9/10 kHz ]
   De afstemstap voor middengolf (MW) kan worden ingesteld op 9 kHz of 10 kHz. Om de instelling te wijzigen, zet u de radio uit en houdt u de knop [9/10 kHz] (nummer 0) lang ingedrukt, en drukt u vervolgens nogmaals op de knop om de twee opties te wisselen, de huidige instelling wordt weergegeven.
3. Lange golf——knop [ LW / MW ]
   De LW-band is niet standaard ingeschakeld. Om deze in te schakelen, zet u de radio uit en houdt u de knop [LW/MW] lang ingedrukt. De radio geeft de huidige status van de instelling weer, "LW ON" of "LW OFF".
   Om de instelling te wijzigen, drukt u op de knop [LW/MW].
   Wanneer LW is ingeschakeld, selecteert u door met de radio aan op [LW/ MW] te drukken de LW- of MW-band.
   Wanneer het is uitgeschakeld, is de LW-optie niet beschikbaar.
4. Temperatuur——knop [ DISPLAY ] en [ nummer 3 ]
   De temperatuurschaal voor de weergave, Fahrenheit of Celsius, kan worden geselecteerd. Met de radio uit, drukt u herhaaldelijk op de knop [DISPLAY] totdat de temperatuur wordt weergegeven, en houdt u vervolgens de [nummer 3] lang ingedrukt om de instelling te wijzigen. Druk herhaaldelijk op de knop om te schakelen tussen °F en °C.
5. De tijd instellen——knop [ TIME SET ]
   De radioklok ondersteunt alleen 24-uurs tijdweergave.
   Om de klok in te stellen, zet u de radio uit en houdt u de knop [TIME SET] lang ingedrukt. De radio geeft "TIME" weer. Toets de 4-cijferige tijd in om in te stellen. Merk op dat de tijdinstellingsmodus automatisch wordt afgesloten na ongeveer 5 seconden zonder dat er een toets wordt ingedrukt.
   De radio heeft de optie om de tijd automatisch in te stellen vanaf een FM-omroepstation dat deze levert (zie het RDS-onderwerp voor meer hierover). Om automatische instelling in te schakelen, drukt u op de knop [TIME SET] terwijl de radio is uitgeschakeld. Gebruik de [UP arrow] (pijl omhoog) -toets om te schakelen tussen de modi Auto en Manual (handmatig).
   (Opmerking: veel FM-stations zenden geen tijd uit, en de stations die dat wel doen, zijn mogelijk niet nauwkeurig. U moet handmatig afstemmen op het station met tijdinformatie om de tijd van RDS te laten instellen.)
6. De wekker instellen——knop [ ALARM ]
   Houd met de radio uit de knop [ALARM] lang ingedrukt. Gebruik de 0-9-toetsen om de alarmtijd direct in te voeren.
   Druk snel op de knop [ALARM], waarna het "ALARM"-pictogram knippert. Druk op de knop [Up Arrow] (pijl omhoog) of [Down Arrow] (pijl omlaag) om de manier te selecteren waarop de wekker afgaat:
   1. Radio Broadcast Alarm (radio-uitzending als wekker)
   2. Buzzer Alarm (zoemer als wekker)
   3. Alarm off (wekker uit).
      • Buzzer Alarm (zoemer als wekker): standaard laat de radio een zoemer horen wanneer de alarmtijd is bereikt.
      • Radio Broadcast Alarm (radio-uitzending als wekker): er verschijnt een luidsprekerpictogram op het scherm, wat aangeeft dat het alarm het laatst afgestemde radiostation afspeelt wanneer de alarmtijd is bereikt.
        Wanneer de wekker afgaat, drukt u op de knop [Power] om de wekker uit te schakelen of drukt u op een andere knop om nog 10 minuten te slapen.
7. De slaaptimer instellen——knop [ POWER ]
   Om de Sleep Timer (slaaptimer) te gebruiken, drukt u snel op de knop [POWER]. De Sleep Timer (slaaptimer) schakelt de radio automatisch uit nadat de ingestelde tijd is verstreken. Het display bladert door de minuten 120, 90, 60, 45, 30, 15. Door de waarde in te stellen op "ON" wordt de Sleep Timer (slaaptimer) uitgeschakeld.
8. Pieptoon——knop [ BEEP ]
   De radio piept standaard na elke toetsaanslag. Om dit uit te schakelen, zet u de radio uit en houdt u de knop [BEEP] (nummer 5) lang ingedrukt. Houd de knop lang ingedrukt om de optie te wijzigen.
9. Display light (displayverlichting)——knop [ LIGHT ]
   Het display wordt automatisch ongeveer 10 seconden verlicht wanneer u op een toets drukt of aan de afstemknop draait. Door op de knop [LIGHT] te drukken, wordt deze permanent ingeschakeld. Indien ingesteld, blijft het licht branden, zelfs wanneer de radio is uitgeschakeld. Druk nogmaals op de knop [LIGHT] om de displayverlichting uit te schakelen.
10. Lock (vergrendelen)——knop [ INFO ]
    Houd met de radio aan of uit de knop [INFO] lang ingedrukt om de andere toetsen op de radio uit te schakelen. Houd nogmaals lang ingedrukt om ze weer in te schakelen. Deze functie is handig om te voorkomen dat de radio per ongeluk wordt ingeschakeld.
11. Antennes
    Antennes vangen radiosignalen op die door de radio worden verwerkt. Deze radio heeft 3 antenne-opties:
    • Interne ferrietstaafantenne gebruikt voor LW/MW
    • Een telescopische zweepantenne van 25,5" voor SW/FM/AIR
    • Een 3,5 mm-aansluiting om een externe antenne van uw keuze aan te sluiten voor SW/FM/AIRLet op: zorg ervoor dat een externe antenne vrij is van elektriciteitsleidingen.
      De interne ferrietstaafantenne is directioneel. Draai de radio fysiek voor de beste ontvangst. U zult merken dat het verplaatsen van de radio naar een andere locatie, zelfs enigszins, de ontvangst op alle banden aanzienlijk verbetert.

Radiobediening

1. Radiofrequentie zoeken
   1. ① Handmatig zoeken
      Draai aan de [Tuning]-knop om de frequentie te wijzigen, draai aan het duimwieltje [ Fine Tuning ] om de frequentie in kleinere stappen te verfijnen, of druk op de [ Omhoog of Omlaag Tuningpijl ] om de frequentie te wijzigen.
      Opmerking: Tuningsnelheid
      De tuningknop heeft de modi SNEL, LANGZAAM en STOP. Schakel tussen deze modi door de [ Tuning ]-knop in de radio te drukken. Het display toont de modus in kleine letters.
      • Snel - 5 kHz vooruit (3 kHz op LW, 9/10 kHz op MW, 25 kHz op AIR en 100 kHz op FM)
      • Langzaam - 1 kHz vooruit (10 kHz op FM)
      • Stop - gaat niet vooruit
   2. ② Automatisch zoeken
      • ·ATS-functie
        Vermijd gebieden met hoge elektromagnetische interferentie bij het gebruik van de ATS-functie om nauwkeurigere zoekresultaten te verkrijgen. Ruis, zoals van desktopcomputers, kan worden verward met een radiostation.
        Houd een bandknop ([FM], [LW/MW], [SW], [AIR]) lang ingedrukt en het scherm toont "ATS_ _ _" om de automatische zoekmodus te openen. In deze modus zoekt de radio automatisch alle frequenties in de band en slaat alle sterke signalen op in het geheugenstation.
        (Opmerking: sterke signalen worden niet noodzakelijk gegenereerd door uitzendtorens, het kunnen ook sterke interferentiesignalen zijn.)
      • Omhoog en Omlaag Tuningpijl
        Om de frequentieband te doorzoeken vanaf de huidige frequentie:
        Selecteer de gewenste frequentieband en houd vervolgens de [Omhoog of Omlaag Tuningpijl] lang ingedrukt, de radio begint de geselecteerde frequentieband vooruit of achteruit te zoeken en stopt met zoeken na het lokaliseren van een sterk signaal. Kort op de [Up or Down Tuning Arrow] drukken, stopt ook de zoekopdracht.
        (Opmerking: zenders die in deze zoekopdracht worden gevonden, worden niet opgeslagen in het zendergeheugen.)
   3. ③ Direct de radiofrequentie invoeren
      Druk op de knop [FREQ] om de toetsenbordinvoer-radiomodus te openen, voer het radiostation in dat u wilt zoeken via het numerieke toetsenblok en druk nogmaals op de knop [FREQ] om te bevestigen. De frequentieband springt naar de frequentieband die u hebt ingevoerd.
      (Opmerking: als de ingevoerde radiofrequentie niet in deze band bestaat, toont het scherm een foutsymbool.)
2. Geheugensysteem
   • Handmatig
     Een geheugenlocatie slaat de zenderfrequentie op samen met de stereo-instelling voor FM en de bandbreedte voor LW/MW/SW.
     Deze radio heeft 500 geheugenlocaties, 100 voor elke band, georganiseerd in 10 pagina's met elk 10 geheugenlocaties. Daarom is de opslaglocatie van elke radiozender "pagina (0-9) -codenummer (0-9)", bijvoorbeeld "P18" verwijst naar de 8e slot.
     Selecteer eerst de gewenste band (FM, MW, LW, SW of AIR). Om een zender in het geheugen op te slaan of op te halen, stelt u eerst de huidige geheugenpagina in door op de knop [PAGE] te drukken en vervolgens op de paginanummerknop (0-9) te drukken. Zodra een pagina is geselecteerd, wordt een frequentie opgeslagen op een geheugenlocatie binnen de pagina door lang op de positienummerknop (0-9) te drukken. Nadat de zender succesvol is opgeslagen, toont de radio "PAGE—SAVE".
     (OPMERKING: Om een opgeslagen zender terug te halen, drukt u gewoon op de nummerknop (0-9) van de geheugenpositie binnen de huidige pagina. Nadat de zender succesvol is opgehaald, toont de radio "PAGE—LOAD".)
   • Automatische zenderopslag (ATS)
     Deze radio heeft de mogelijkheid om de banden te scannen en automatisch zenders in het geheugen op te slaan. Hij laadt ze opeenvolgend per pagina en per positie binnen de pagina, waarbij eerder opgeslagen zenders worden overschreven. ATS wordt aangeroepen door eerst de band te selecteren en vervolgens de bandknop, FM, LW, MW, SW of AIR, lang ingedrukt te houden. ATS slaat relatief sterkere zenders op en kan sommige zenders overslaan die nauwelijks hoorbaar zijn.
     Merk op dat voor kortegolf de radio alleen scant binnen de internationale uitzendfrequenties, niet amateurradio of commerciële banden. Raadpleeg het SW-onderwerp.
3. Bandbreedte (BW)
   Hoewel radiosignalen zijn gecentreerd op één frequentie, beslaan ze eigenlijk een reeks frequenties. Soms kunnen twee zenders met aangrenzende frequenties elkaar storen. Dit probleem kan worden verminderd door het frequentiebereik (bandbreedte) dat de radio afstemt te verkleinen. Deze functie is beschikbaar op LW, MW en SW op deze radio, maar wordt meestal alleen op SW gebruikt.
   De bandbreedte wordt geselecteerd door op de knop [ AM BW ] te drukken. De breedte wordt op het display weergegeven en herhaaldelijk drukken op de knop doorloopt de waarden: 6, 4, 3, 2.5, 2, 1.8 en 1 kHz. De bandbreedtes in SSB-modus zijn 4, 2, 2.2, 1.2, 1 en 0.5 kHz.
   Over het algemeen geldt: hoe hoger de bandbreedte, hoe beter de audiokwaliteit en hoe lager de bandbreedte, hoe lager de interferentie en ruis.
4. Squelch-functie
   Druk ongeveer 5 seconden op de [ Tuning ]-knop, de squelch-modus start. De Squelch-modus werkt op alle banden.
   Indien ingesteld, blijft de radio stil totdat een transmissie sterker dan het ingestelde niveau wordt ontvangen. Om de functie te activeren, houdt u de tuningknop lang ingedrukt en wanneer het woord "Squelch" op het display verschijnt, draait u onmiddellijk aan de tuningknop om het squelchniveau in te stellen. De waarden zijn 1-9 en OFF. Hoe hoger het getal, hoe sterker het signaal moet zijn om de radio te activeren. Het optimale niveau is meestal het hoogste getal zonder achtergrondruis. Het uitschakelen van squelch kan de ontvangst van zwakke signalen mogelijk maken die anders niet zouden worden gehoord.
   (Opmerking: als u merkt dat uw radio geen signalen ontvangt, controleer dan of de squelch niet onbedoeld is ingeschakeld.)
5. Weergavemodus
   Het display kan worden ingesteld om verschillende informatie weer te geven; druk op de knop [ DISPLAY ] om te schakelen tussen signaalsterkte/signaal-ruisverhouding, tijd, temperatuur en alarmtijd. De signaalsterkte wordt uitgedrukt in dBu-eenheden, hoe groter het getal, hoe sterker het signaal. De signaal-ruisverhouding wordt uitgedrukt in dB-eenheden; hoe groter het getal, hoe groter de signaalkwaliteit, met een waarde van 0 die aangeeft dat signaal en ruis gelijk zijn. De waarde wordt ook weergegeven als 0 als er helemaal geen signaal is.
6. FM-ontvangst
   Om FM-uitzendingen te ontvangen, schuift u de telescoopantenne volledig uit en drukt u op de knop [ FM ].
   Dit zijn uw afstemopties:
   1. Druk op de knop[FREQ], voer de frequentie van de zender in en druk nogmaals op de knop [FREQ].
   2. Houd de knop[FM] lang ingedrukt om ATS te activeren om alle sterke zenders in het geheugen op te slaan (zie het gedeelte over het geheugensysteem voor meer informatie over hoe u ze kunt openen).
   3. Druk op de toetsen[Omhoog of omlaag pijl] om naar de volgende frequentie te gaan.
   4. Houd de[Omhoog of omlaag pijl] lang ingedrukt om naar de volgende sterke zender te zoeken.
   5. Draai aan de tuningknop om zenders af te stemmen.
      FM STEREO
      Sommige FM-zenders zenden in stereo uit. In dit geval verschijnt STEREO op het display. Om naar de twee stereokanalen te luisteren, zijn een stereo hoofdtelefoon nodig. Stereo kan worden uitgeschakeld en ingeschakeld met de knop [FM ST]. Het kan automatisch worden uitgeschakeld voor een zwak signaal. In sommige situaties kunt u een betere ontvangst krijgen door stereo uit te schakelen. De stereo-instelling wordt opgeslagen in het zendergeheugen wanneer de frequentie wordt opgeslagen.
7. FM RDS (radiodatasyteem)
   RDS is een middel voor FM-radiostations om gegevens samen met hun programmering uit te zenden. Niet alle FM-stations maken gebruik van RDS, maar de stations die dat wel doen, zenden doorgaans de stationsnaam, het stationstype, de artiest en titel van het nummer uit tijdens het afspelen van muziek, en af en toe de tijd. Wanneer RDS aanwezig is, wordt het RDS-pictogram op het display weergegeven en verschijnt de RDS-datainformatie onder aan het display. Gebruik de knop [INFO] om door de RDS-dataopties te bladeren. Deze radio ondersteunt de volgende RDS-informatie:
   • PS—Programmadienstnaam
   • DATE—Datum en tijd ("NO DATE" indien niet aanwezig)
   • PTY—Programmatype: Nieuws, Drama, Rockmuziek... ("NONE" indien niet aanwezig)
   • RT— Radiotekst kan artiest- en titelinformatie voor muziek bevatten ("NO RT" indien niet aanwezig)
     RDS-datuminformatie kan worden gebruikt om de radioklok automatisch in te stellen. Raadpleeg het onderwerp Klokinstelling voor meer informatie.
8. MW (middengolf)
   Om MW-uitzendingen te ontvangen, drukt u op de knop [ LW/MW ]. Dit zijn uw afstemopties:
   1. Druk op de knop[FREQ], voer de frequentie van de zender in, 3 of 4 cijfers.
   2. Houd de knop [ LW/MW ] lang ingedrukt om ATS te activeren en alle sterke zenders in het geheugen op te slaan (zie het gedeelte over het geheugensysteem voor meer informatie over hoe u ze kunt openen).
   3. Druk op de [ Omhoog of omlaag pijl ] om naar de volgende frequentie te gaan.
   4. Houd de [ Omhoog of omlaag pijl ] lang ingedrukt om naar de volgende sterke zender te zoeken.
   5. Draai aan de tuningknop om zenders af te stemmen.
      Draai de radio voor de beste ontvangst. Raadpleeg het onderwerp Antenne voor meer informatie.
9. LW (lange golf)
   De ontvangst van lange golf is aanvankelijk standaard 'uit'. Raadpleeg het onderwerp Instellingen voor meer informatie over het inschakelen ervan. Met de radio uitgeschakeld, schakelt u tussen de twee banden door op de knop [LW/MW] te drukken wanneer lange golf is ingeschakeld. Het display toont de geselecteerde band.
   Dit zijn uw afstemopties:
   1. Druk op FREQ, voer de frequentie van de zender in.
   2. Houd de knop [ LW/MW ] lang ingedrukt om ATS te activeren en alle sterke zenders in het geheugen op te slaan (zie het onderwerp Geheugensysteem voor meer informatie over hoe u ze kunt openen).
   3. Druk op de [ Omhoog of omlaag pijl] om naar de volgende frequentie te gaan.
   4. Houd de [ Omhoog of omlaag pijl ] lang ingedrukt om naar de volgende sterke zender te zoeken.
   5. Draai aan de tuningknop om zenders af te stemmen.
      Draai de radio horizontaal voor de beste ontvangst. Raadpleeg het onderwerp Antenne voor meer informatie.
10. SW (kortegolf)
    Schuif de telescoopantenne volledig uit en druk op de knop [ SW ] om de kortegolffunctie te selecteren en af te stemmen op de eerder geopende kortegolffrequentie. Herhaaldelijk drukken op de knop schakelt tussen de 14 internationale kortegolfuitzendbanden. Het display toont welke meterband kort na het indrukken van de knop is geselecteerd.
    De banden zijn:
    • 120m (2300 - 2495kHz)
    • 90m (3200 - 3400 kHz)
    • 75m (3900 - 4000 kHz)
    • 60m (4750 - 5060 kHz)
    • 49m (5730 - 6200 kHz)
    • 41m (7100 - 7300 kHz)
    • 31m (9250 - 9900 kHz)
    • 25m (11500 - 12160 kHz)
    • 22m (13570 - 13870 kHz)
    • 19m (15300 - 15800 kHz)
    • 16m (17480 - 17900 kHz)
    • 15m (18900 - 19020 kHz)
    • 13m (21450 - 21850 kHz)
    • 11m (25670 - 26100 kHz)
      Dit zijn uw afstemopties:
      1. Druk op de knop [ FREQ ]button en voer de frequentie van de zender in. Mogelijk moet u nogmaals op de knop [ FREQ ] drukken om te voltooien.
      2. Houd de knop [ SW ] lang ingedrukt om ATS te activeren om alle sterke zenders in het geheugen op te slaan (zie het onderwerp Geheugensysteem voor meer informatie over hoe u ze kunt openen). Houd er rekening mee dat alleen de zenders binnen de 14 internationale kortegolfbanden worden gescand.
      3. Druk op de [ Omhoog of omlaag pijltoetsen ] om naar de volgende frequentie te gaan.
      4. Houd de [ Omhoog of omlaag pijltoetsen] lang ingedrukt om naar de volgende sterke zender te zoeken.
         Houd er rekening mee dat alleen de 14 internationale kortegolfbanden worden gescand.
      5. Draai aan de tuningknop om zenders af te stemmen. Plaats de radio voor de beste ontvangst. Raadpleeg het onderwerp Antenne voor meer informatie. Opmerking: Het frequentiebereik van de kortegolfband wordt bepaald door internationale organisaties zoals de Internationale Telecommunicatie-unie (ITU). Hoewel deze bereiken relatief vast zijn, kunnen ze worden aangepast aan de behoeften van verschillende landen en regio's.
11. Enkelzijband (SSB)
    Om kortegolf SSB-signalen op deze radio te decoderen, stemt u eerst de zender af voor het sterkste signaal. Druk vervolgens op de SSB-knop, het display toont de zijbandinstelling, ofwel de bovenste zijband (USB) of de onderste zijband (LSB). In de SSB-modus schakelt de INFO-knop tussen de twee zijbanden. LSB wordt meestal gebruikt voor frequenties onder 7300 kHz en USB voor frequenties boven 14000 kHz, met uitzonderingen.
    Raadpleeg het onderwerp Bandbreedte voor meer informatie over het verbeteren van de kortegolfontvangst.
    Om de SSB-modus te verlaten, drukt u nogmaals op de SSB-knop en toont de radio "NORMAL".
12. Fijnafstelling
    Gebruik in de SSB-modus de [FINE TUNE]-knop aan de rechterkant van de radio. Draai deze omhoog en het scherm toont "FINE 1+99"; draai deze omlaag en het scherm toont "FINE 1-99", wat een functie is voor het fijn afstemmen van de frequentie. De numerieke waarde is de offset +/- van de weergegeven frequentie.
    Draai in andere bandmodi aan de [FINE TUNE]-knop om kleine aanpassingen aan de frequentie te maken of om te proberen interferentie van aangrenzende zenders te verminderen.
13. AIR-band
    Om luchtvaarttransmissies te ontvangen, schuift u de telescoopantenne volledig uit en drukt u op de AIR-knop.
    Dit zijn uw afstemopties:
    1. Druk op [ FREQ ], voer de frequentie van de zender in en druk indien nodig nogmaals op [ FREQ ].
    2. Houd de knop [ AIR ] lang ingedrukt om ATS te activeren om alle sterke zenders in het geheugen op te slaan (zie het gedeelte over het geheugensysteem voor meer informatie over hoe u ze kunt openen).
    3. Druk op de [ Omhoog of omlaag pijl ] om naar de volgende frequentie te gaan.
    4. Houd de [ Omhoog of omlaag pijl ] lang ingedrukt om naar de volgende sterke zender te zoeken.
    5. Draai aan de[ Tuning ]-knop om zenders af te stemmen. De luchtband kan het beste worden ontvangen in de buurt van luchthavens. U kunt de naderingsfrequentie voor uw dichtstbijzijnde luchthavens online opzoeken en de radio instellen op deze frequenties.
14. Resetten
    Mocht de radio onbruikbaar worden, dan kunt u proberen de radio te resetten door een klein voorwerp, zoals een paperclip, in het Reset-gaatje te duwen totdat u een klik voelt.
    Pas op dat u niet te hard drukt en de radio beschadigt.
    Opmerking: Het resetgaatje bevindt zich aan de onderkant van de radio.

Andere bewerkingen

1. Oortelefoonaansluiting
   Gebruik een hoofdtelefoon of oordopjes om in alle rust te luisteren.
2. DC-aansluiting
   U kunt uw radio van stroom voorzien met een correcte AC-wandadapter via deze DC-aansluiting. Zorg ervoor dat de DC-spanning hetzelfde is als de markering op de radio. Anders werkt de radio niet of kan deze beschadigd raken.
3. Externe antenneaansluiting
   Sluit een externe antenne aan op deze 3,5 mm telefoonaansluiting om de ontvangst op FM-, SW- en AIR-banden te verbeteren.
4. Achterstandaard
   Klap het paneel uit om uw radio rechtop te zetten voor eenvoudig gebruik van de bediening, de beste audio en voor het bekijken van de positionering.

Specificaties

Waarschuwing

• Stel de radio niet bloot aan water, vocht of overmatige luchtvochtigheid.
• Het bedrijfstemperatuurbereik is 0°- 40°C (32°—104°F).
• Verwijder de batterij onmiddellijk als er vloeistof is gemorst of er vuil in het apparaat is gevallen.
• Reinig met een droge doek. Gebruik geen reinigingsmiddelen of chemische oplosmiddelen.
• Probeer het apparaat niet te openen. Dit voorkomt schade aan gevoelige componenten.

Skype: radiwow
E-mail: xhdatacn@gmail.com
Facebook: Xhdata Radios
Whatsapp: +86 1 8025193267
Web: www.xhdata.com.cn
YouTube: Xhdata Radio
TikTok: XHDATAradio

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download XHDATA D808 Handleiding

Beschikbare talen
