Race Face Aeffect R Handleiding

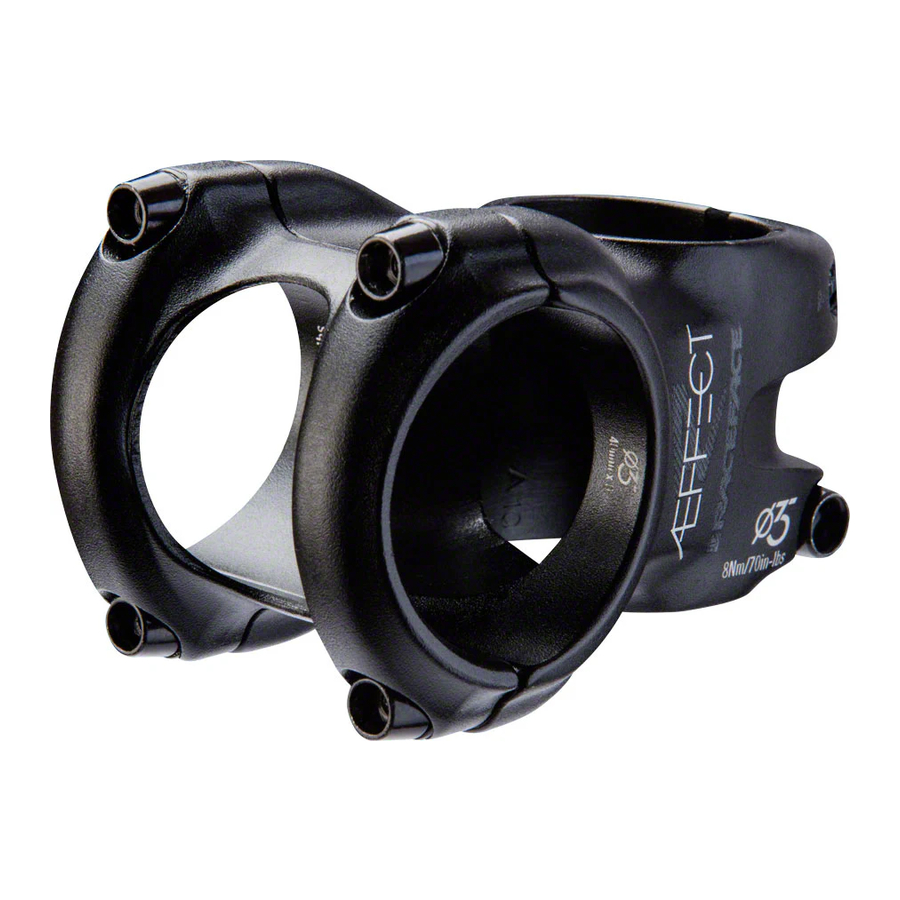

Race Face Aeffect R stuurpen installatie

Benodigde FOX-gereedschappen:

• 4 mm inbussleutel
• Momentsleutel

Race Face-producten moeten worden geïnstalleerd door een gekwalificeerde fietsenmaker, in overeenstemming met de Race Face-installatiespecificaties. Raadpleeg een professioneel opgeleide fietsenmaker als u twijfelt of u deze stuurpen correct op uw fiets kunt installeren. Onjuiste installatie, gebruik of onderhoud van dit product kan leiden tot verlies van controle over de fiets en kan leiden tot voortijdige uitval van onderdelen en/of ernstig persoonlijk LETSEL OF OVERLIJDEN.

Lees alle instructies zorgvuldig door voordat u Race Face-componenten installeert. Als u Race Face-componenten installeert in combinatie met componenten van een andere fabrikant, volg dan altijd de instructies van de fabrikant naast de aanbevolen praktijken in deze handleiding voor de juiste installatieprocedures. Het niet lezen, begrijpen en toepassen van dit hele document kan leiden tot mechanische storingen of defecten aan componenten, wat kan leiden tot verlies van controle, een crash, ERNSTIG LETSEL EN/OF OVERLIJDEN. Raadpleeg uw Race Face-dealer voordat u verdergaat als er iets in deze instructies staat dat u niet begrijpt.

Race Face-stuurpennen zijn ontworpen voor gebruik met 1-1/8 inch balhoofdbuizen en 31,8 mm of 35 mm diameter sturen (afhankelijk van het stuurpenmodel). De stuurdiameter staat aangegeven aan de binnenkant van de stuurpenboring (35 mm hieronder weergegeven). Zorg ervoor dat de afmetingen van uw stuurpen overeenkomen met de balhoofdbuis en het stuur dat u wilt gebruiken.

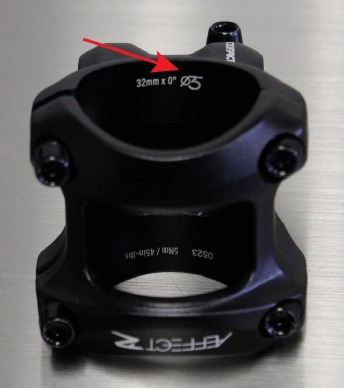

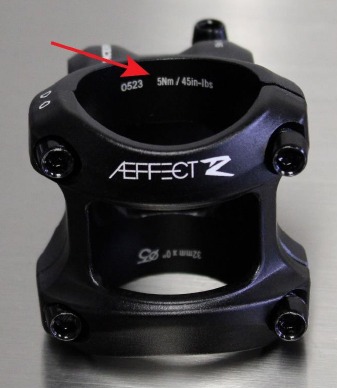

Let op de aanhaalmomentwaarde van de stuurklembout die in de stuurpenboring is geëtst. Zodra u het stuur installeert, is deze waarde niet meer zichtbaar.

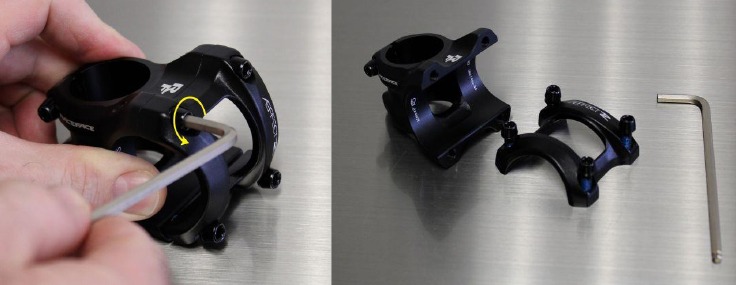

1. Verwijder de voorplaat door alle 4 de bouten tegen de klok in los te draaien met een 4 mm inbussleutel.

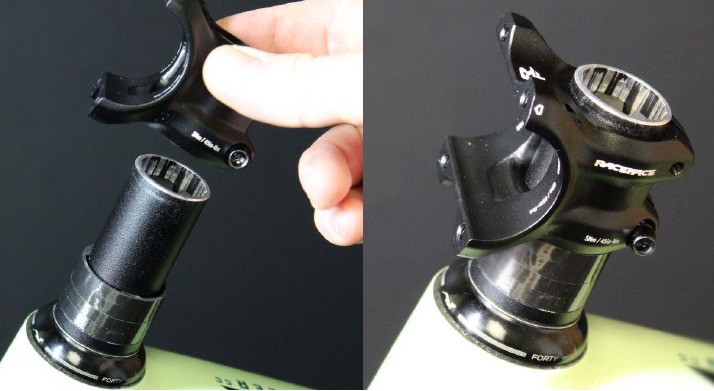

2. Schuif de stuurpen op de balhoofdbuis en plaats deze tegen de headset of afstandhouders. Richt de stuurpen zo dat het logo en de laseretsing de juiste kant op staan.


   Een onjuiste configuratie van de stuurpen en/of afstandhouders, te hoog of te laag, kan leiden tot schade aan de balhoofdbuis of stuurpen, of leiden tot ongewenste bewegingen van de stuurpen, wat kan leiden tot defecten aan componenten, een crash en ERNSTIG LETSEL en/of OVERLIJDEN. Raadpleeg voor meer informatie uw vork-/headsetfabrikant, een gekwalificeerde fietsenmaker of raceface.com.

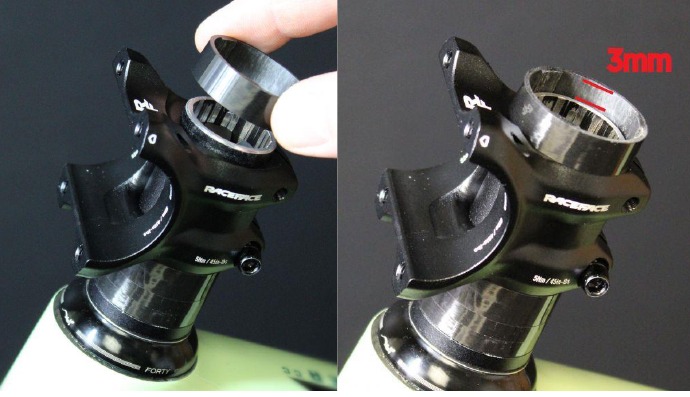

3. De balhoofdbuis moet 3 mm onder de bovenkant van de stuurpen of afstandhouder zitten, afhankelijk van uw configuratie.
   Bij gebruik van een afstandhouder bovenop de stuurpen moet de balhoofdbuis 3 mm onder de bovenkant van de afstandhouder zitten (weergegeven).
   Bij geen gebruik van een afstandhouder bovenop de stuurpen moet de balhoofdbuis 3 mm onder de bovenkant van de stuurpen zitten (niet weergegeven).

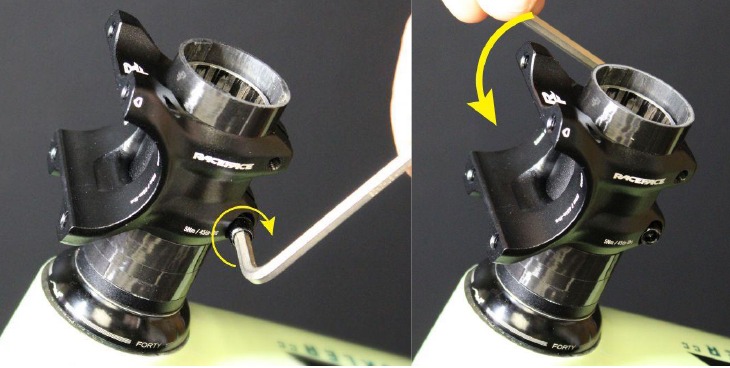

4. Draai de twee klembouten van de balhoofdbuis met de hand vast, net genoeg om de juiste stuurpenpositie te behouden.

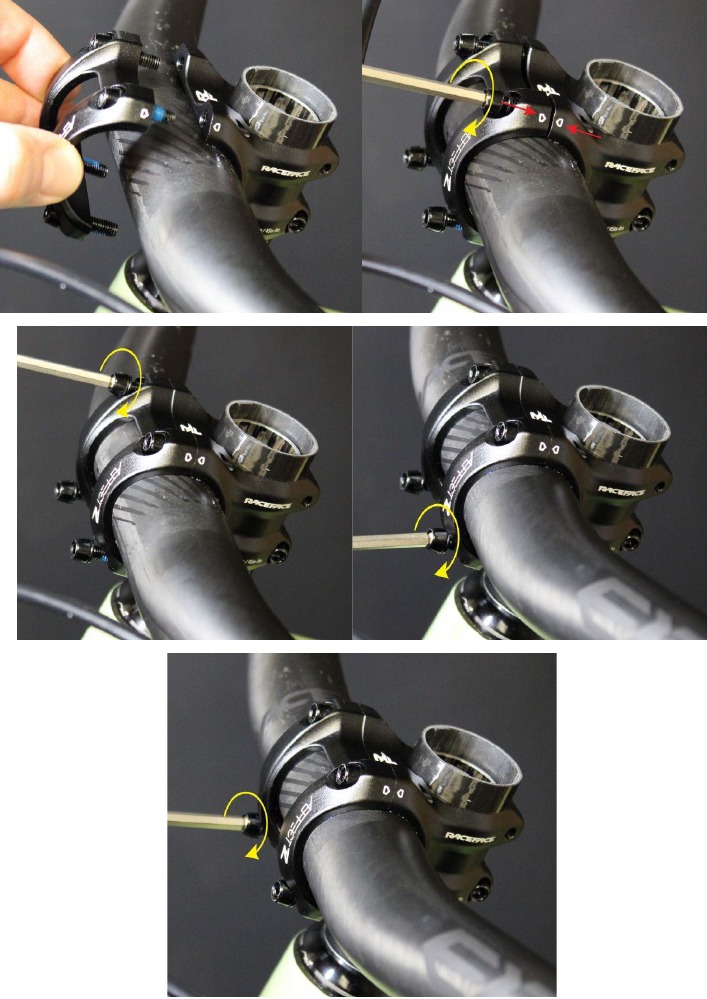

5. Om het stuur te installeren, gebruikt u de voorplaat om het stuur losjes vast te klemmen. Richt de voorplaat correct uit door de markeringen op de binnen- of buitenrand van de voorplaat uit te lijnen. Installeer vervolgens losjes de stuurklembouten om het stuur op zijn plaats te houden. Zorg ervoor dat u eerst de bovenste twee bouten aandraait en vervolgens de onderste twee bouten.

6. Draai de bovenste twee stuurklembouten vast volgens de aanbevolen aanhaalmoment specificatie. Zorg ervoor dat er geen opening (0 mm) is tussen het bovenoppervlak van de stuurpen en de voorplaat na het aandraaien.

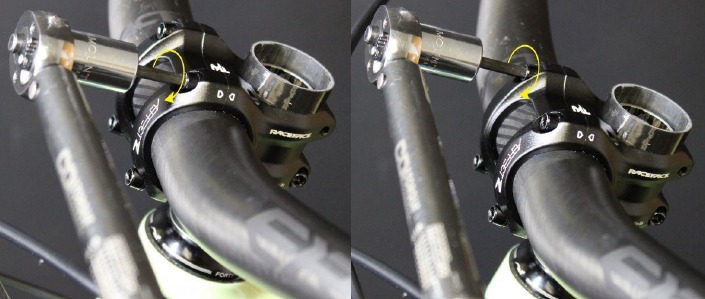

7. Draai en positioneer het stuur in de gewenste rijpositie. Draai vervolgens de onderste twee stuurklembouten vast volgens de aanbevolen aanhaalmoment specificatie. Er zal een opening zijn tussen de onderkant van de voorplaat en het stuurpenlichaam.

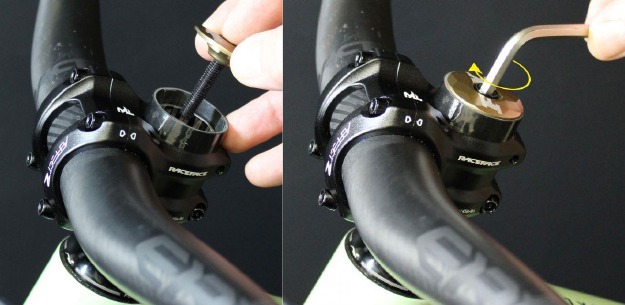

8. Installeer de top-cap en bout. Draai de top-cap vast volgens de instructies van uw fabrikant. Zorg er vervolgens voor dat er geen speling in de headset zit.

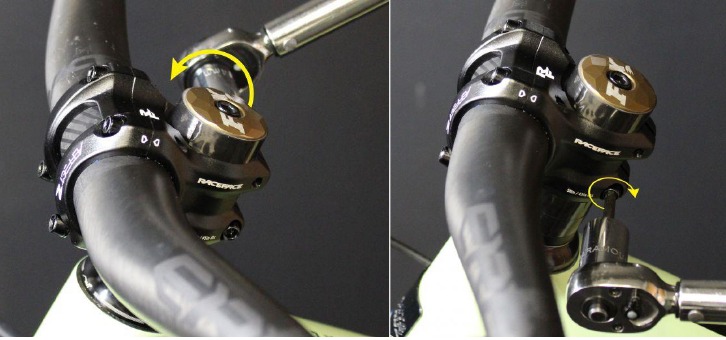

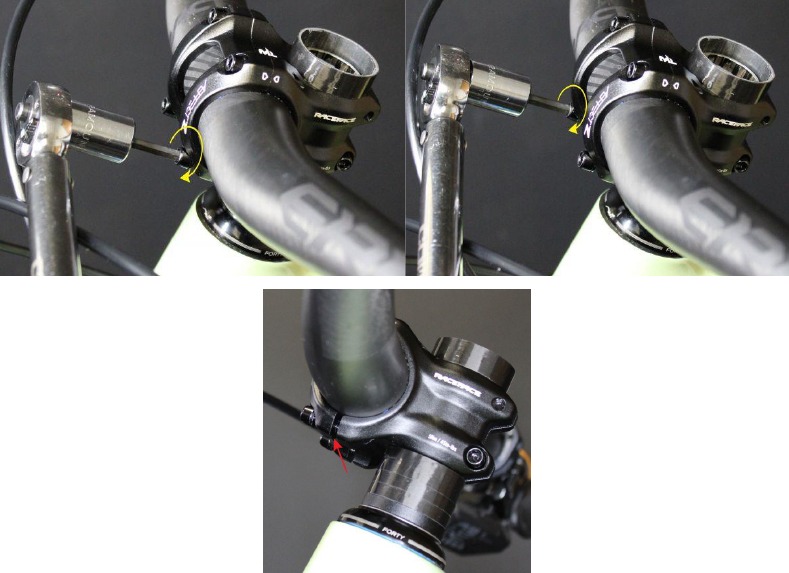

9. Stel de stuurpen zo af dat deze is uitgelijnd met het voorwiel. Draai de klembouten van de balhoofdbuis vast volgens de specificatie die is aangegeven op het buitenoppervlak van de stuurpen.


Voor elke rit:

1. Zorg ervoor dat de stuurpen het stuur en de balhoofdbuis stevig vastklemt, zodat ze niet kunnen draaien of slippen ten opzichte van de stuurpen. Zet het voorwiel tussen uw benen vast terwijl u aan het stuur draait. Zorg ervoor dat de stuurpen niet onafhankelijk van het voorwiel beweegt.
2. Controleer het aanhaalmoment van alle stuurpenbouten.
3. Inspecteer de stuurpen en het stuur op tekenen van schade, vermoeidheid, scheuren, deuken of andere tekenen van slijtage. Als u iets ongewoons opmerkt, raadpleeg dan een professioneel opgeleide fietsenmaker en bezoek Raceface.com voor meer informatie.

Het niet gebruiken van het juiste aanhaalmoment voor uw onderdelen en componenten kan leiden tot productschade en kan productfalen veroorzaken, wat kan leiden tot ERNSTIG LETSEL OF OVERLIJDEN.

Fietsen is inherent gevaarlijk. Om het risico op letsel tijdens het rijden te verminderen, draagt u elke keer dat u rijdt een goedgekeurde helm. Zorg ervoor dat uw fiets goed wordt onderhouden en dat alle componenten correct zijn geïnstalleerd en afgesteld. Rijd altijd voorzichtig en binnen uw mogelijkheden.
