TP-Link Omada MC220L / MC420L Handleiding

Inhoud

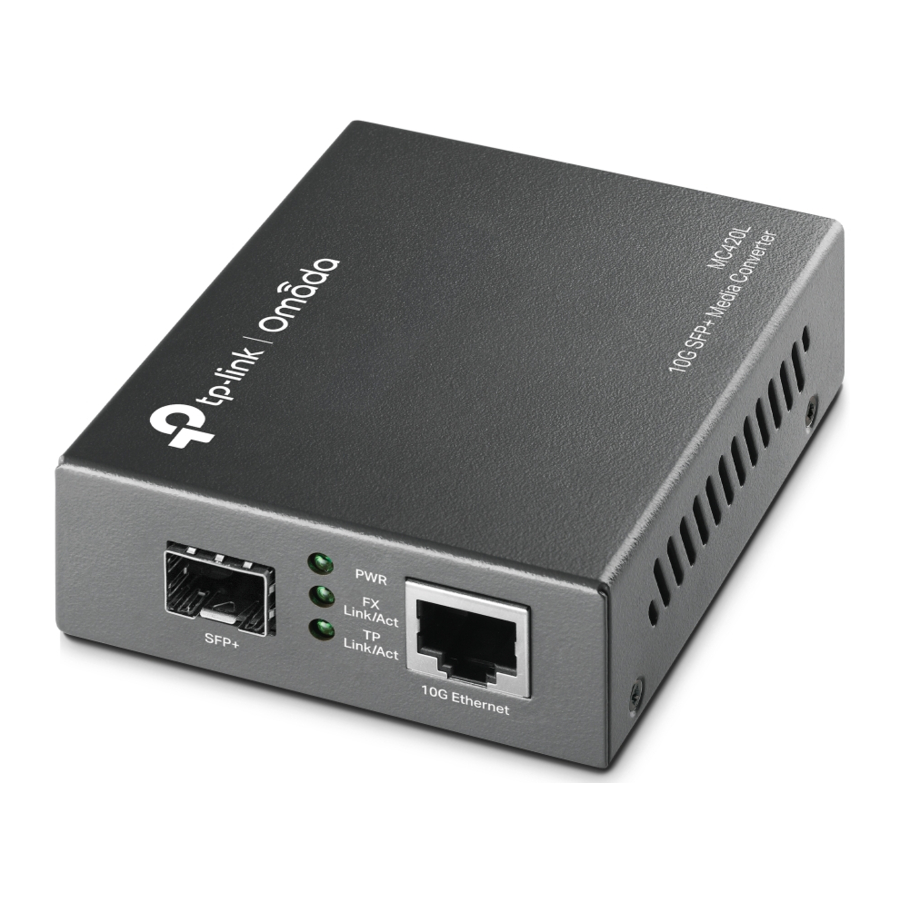

TP-Link Omada MC220L / MC420L

Inhoud van de verpakking

  • Media Converter
  • Power Adapter
  • Gebruikershandleiding

Aansluitingen

Opmerking: MC420L wordt in deze handleiding als voorbeeld gebruikt. Andere modellen kunnen qua uiterlijk verschillen.

  1. Apparaten met en zonder optische interfaces aansluiten

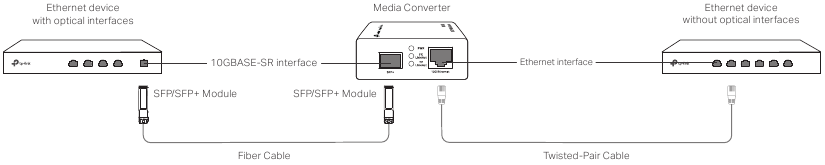

    Aansluitingen - Scenario 1
    Opmerking: Het wordt aanbevolen om een TP-Link SFP/SFP+ module op respectievelijk MC220L/MC420L te gebruiken, omdat modules van andere leveranciers mogelijk niet compatibel zijn.
  2. Apparaten zonder optische interfaces aansluiten

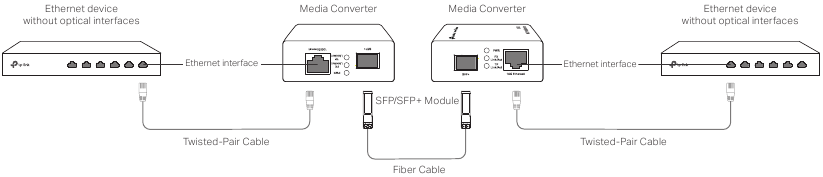

    Aansluitingen - Scenario 2
    Opmerking:
    1. Twee converters met een paar SFP/SFP+ modules kunnen samenwerken.

LED-uitleg

  • PWR
    Aan: Stroom aan.
    Uit: Stroom uit.
  • Link/Act (voor MC220L)
    FX Aan: Er is een geldige link voor de FX-poort.
    Knipperend: De FX-poort verzendt of ontvangt gegevens.
    Uit: Er is geen geldige link voor de FX-poort.
    TP Aan: Er is een geldige link voor de TP-poort.
    Knipperend: De TP-poort verzendt of ontvangt gegevens.
    Uit: Er is geen geldige link voor de TP-poort.

Specificaties

Algemene specificaties

Standaarden Voor MC220L: IEEE 802.3, IEEE 802.3i, IEEE 802.3u, IEEE 802.3ab, IEEE802.3z
Voor MC420L: IEEE 802.3, IEEE 802.3ab, IEEE 802.3bz, IEEE 802.3an, IEEE802.3z, IEEE802.3ae, IEEE802.3x
LED PWR, FX Link/Act, TP Link/Act
Interface Voor MC220L: SFP-poort, RJ-45-aansluiting
Voor MC420L: SFP+-poort, RJ-45-aansluiting
Twisted-Pair Voor MC220L:
10Base-T: 2-paar UTP/STP van Cat. 3 of hoger (≤100m)
100Base-TX: 2-paar UTP/STP van Cat. 5 of hoger (≤100m)
1000Base-T: 4-paar UTP/STP van Cat. 5e of hoger (≤100m)
Voor MC420L:
1000BASE-T/2.5GBASE-T/5GBASE-T: 4-paar UTP/STP van Cat. 5e of hoger (≤100m)
10GBase-T: 4-paar UTP van Cat. 6 (≤55m), 4-paar UTP van Cat. 6a (≤100m) of 4-paar STP van Cat. 6 of hoger (≤100m)
Fiber & Golflengte Voor MC220L: afhankelijk van de gebruikte SFP-module
Voor MC420L: afhankelijk van de gebruikte SFP/SFP+-module
Stroom Externe voedingsadapter: 9V/0.6A

Link/Act (voor MC420L)

FX Groen aan: De FX-poort is gekoppeld op 10 Gbps, maar er is geen activiteit.
Groen knipperend: De FX-poort werkt op 10 Gbps.
Geel aan: De FX-poort is gekoppeld op 1 Gbps, maar er is geen activiteit.
Geel knipperend: De FX-poort werkt op 1 Gbps.
Uit: Er is geen geldige link voor de FX-poort.
TP Groen aan: De TP-poort is gekoppeld op 10 Gbps, maar er is geen activiteit.
Groen knipperend: De TP-poort werkt op 10 Gbps.
Geel aan: De TP-poort is gekoppeld op 5 Gbps/2.5 Gbps/1 Gbps, maar er is geen activiteit.
Geel knipperend: De TP-poort werkt op 5 Gbps/2.5 Gbps/1 Gbps.
Uit: Er is geen geldige link voor de TP-poort.

Omgevings- en fysieke specificaties

Bedrijfstemperatuur 0˚C tot 50˚C (32˚F tot 122˚F)
Opslagtemperatuur -40˚C tot 70˚C (-40˚F tot 158˚F)
Luchtvochtigheid tijdens bedrijf 10% tot 90%RH niet-condenserend
Luchtvochtigheid bij opslag 5% tot 90%RH niet-condenserend

Veiligheidsinformatie

  • Houd het apparaat uit de buurt van water, vuur, vochtigheid of hete omgevingen.
  • Probeer het apparaat niet te demonteren, repareren of aan te passen. Als u service nodig hebt, neem dan contact met ons op.
  • Gebruik geen beschadigde oplader of USB-kabel om het apparaat op te laden.
  • Gebruik geen andere opladers dan die worden aanbevolen.
  • De adapter moet in de buurt van de apparatuur worden geïnstalleerd en moet gemakkelijk toegankelijk zijn.
  • Vermijd het gebruik van dit product tijdens een onweer. Er kan een klein risico op elektrische schokken door bliksem zijn.
  • Richt of staar niet rechtstreeks in de straal of in de optische poort van de transceiver wanneer deze in werking is, omdat dit uw gezichtsvermogen kan beschadigen.
  • Gebruik alleen voedingen die door de fabrikant worden geleverd en in de originele verpakking van dit product zitten. Als u vragen heeft, aarzel dan niet om contact met ons op te nemen.
