TruSens Z-3000 Handleiding

KENMERKEN

SensorPod™
Externe luchtkwaliteitsmonitor die zorgt voor schonere lucht, precies waar u het nodig hebt.

PureDirect™-technologie
Onafhankelijke laboratoriumtests bevestigen dat twee luchtstroomkanalen beter zijn dan één, waardoor de lucht effectiever en comfortabeler door de ruimte wordt verplaatst.

Informeert en past zich aan
Een gekleurde verlichte ring biedt aanvullende informatie door de luchtkwaliteit in realtime te communiceren.

360°-reiniging
DuPont™ HEPA-filter vangt verontreinigende stoffen en VOC-gassen/geuren vanuit alle richtingen op. UV-licht doodt ziektekiemen en bacteriën die in het filter vast kunnen komen te zitten.

Doordachte uitvoering
Uitzonderlijke functionaliteit verpakt in een eigentijds design dat in elke omgeving past.

PRODUCTOVERZICHT

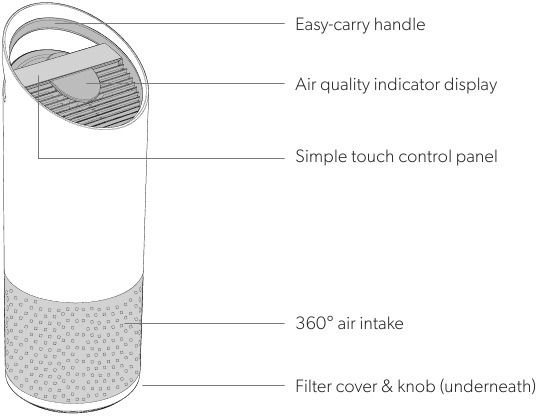

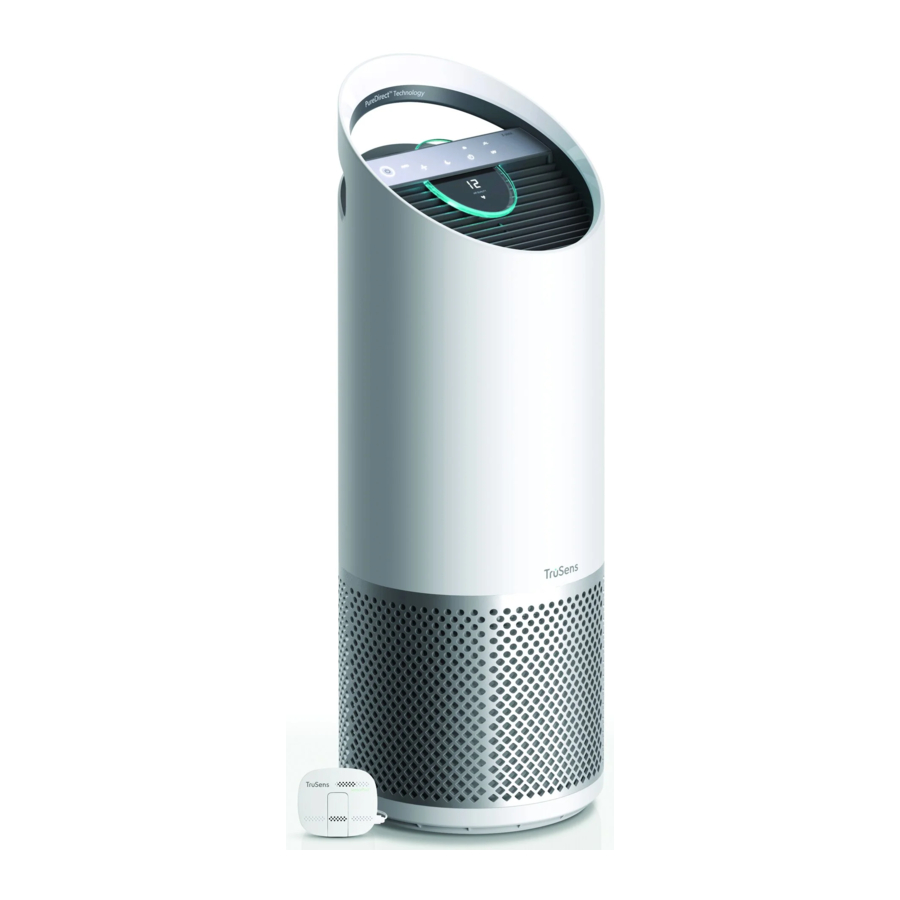

Luchtreiniger

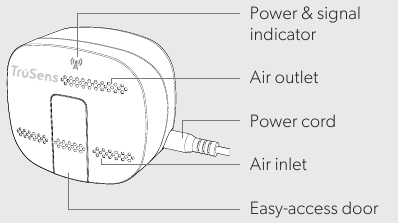

SensorPod ™

Filter & ultraviolette sterilisatie

AAN DE SLAG

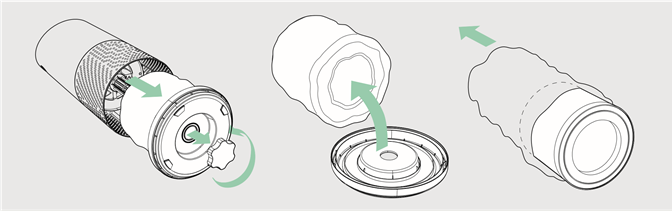

Verwijder de plastic zak van het filter

Schroef de onderste kap los en verwijder de plastic zak van het filter.

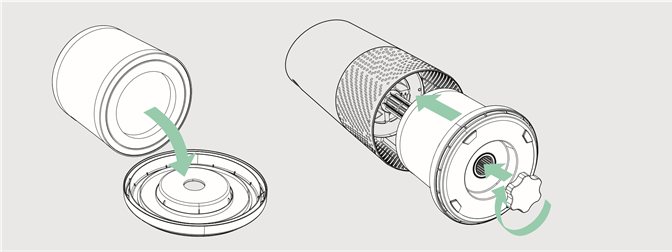

Plaats het filter terug

Zet het filter vast op de onderste kap en plaats deze terug in de reiniger.

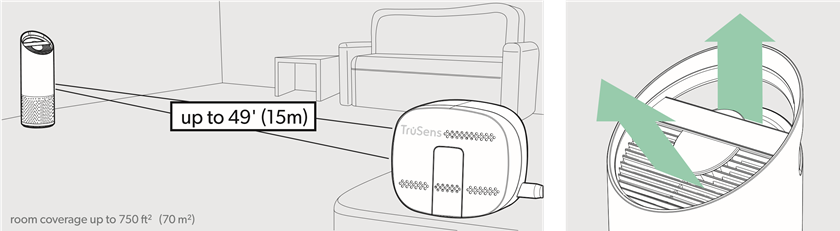

Instellen

Steek uw SensorPod™ in het stopcontact en plaats deze rechtop op een tafel of aanrecht aan de andere kant van de kamer, binnen het zicht van de reiniger.
Steek uw luchtreiniger in het stopcontact en zet hem aan. Plaats de reiniger op een vlakke ondergrond, vrij van obstakels.
De signaalsterkte kan per locatie verschillen. In het zeldzame geval dat het niet werkt.

Begin met het leven met schonere lucht!

De reiniger past automatisch de ventilatorsnelheid aan op basis van de luchtkwaliteitsmetingen van SensorPod en de gepatenteerde PureDirect™-technologie zorgt voor gereinigde lucht in de hele kamer!

BEDIENINGSPANEEL

Aan/uit-knop

Ventilatorsnelheidsinstellingen
Selecteer de ventilatorsnelheid of de AUTO-modus. In de AUTO-modus past de reiniger automatisch de ventilatorsnelheid aan op basis van de luchtkwaliteitsmetingen van SensorPod™.
(AUTO-modus alleen beschikbaar als de reiniger is gekoppeld aan SensorPod en een signaal ontvangt)

Dimmer-modus
Schermverlichting wordt uitgeschakeld - voor gebruik tijdens het slapen - zonder de effectiviteit van de reiniger op te offeren. Druk gewoon nogmaals op de knop om alle schermfuncties terug te halen.

Timer-modus
De reiniger wordt automatisch uitgeschakeld na 2, 4, 8 of 12 uur. Om dit aftellen te annuleren, drukt u gewoon op de knop totdat er geen timerinstelling wordt weergegeven.

UV-modus
De UV-lamp in de filterkamer van de reiniger brandt wanneer het symbool wit is. Het symbool wordt rood als het tijd is om de UV-lamp te vervangen.
(Zie vervangingsinstructies)

Resetindicator filter en UV
HEPA-, koolstof- en UV-indicatoren lichten rood op wanneer het tijd is om ze te vervangen.
Als 1 indicator brandt, houdt u de resetknop 3 seconden ingedrukt om die indicator te resetten. Als 2 of meer indicatoren branden, tikt u op de resetknop om de juiste indicator te selecteren (de geselecteerde indicator knippert) voordat u 3 seconden vasthoudt om die indicator te resetten.
(Zie vervangingsinstructies. Volg de bovenstaande instructies voor de resetknop na het vervangen van het filter.)

LUCHTKWALITEITSDISPLAY

Realtime feedback

De revolutionaire SensorPod™ evalueert de toestand van uw lucht door zowel kleine (PM2.5) als grotere (PM10) fijnstof te meten. Het berekent de algehele luchtkwaliteit met behulp van een gepatenteerd algoritme dat reageert op echte toenames van verontreinigende stoffen zonder overdreven te reageren op iemand die de kamer binnenkomt of op de bank gaat zitten.

Het verlichte, kleurgecodeerde display communiceert een goede, matige of slechte luchtkwaliteit en een numerieke waarde geeft een grotere mate van detail.

In de AUTO-modus past de reiniger automatisch de ventilatorsnelheid aan als reactie op deze luchtkwaliteitsmetingen.

GOED
BLAUW | 0 - 50

GEMATIGD
GEEL | 50 - 100

SLECHT
ROOD | 100 - 500

SPECIFICATIES

Vervangingsfilters & UV-lamp

ONDERHOUD & VERZORGING

Toegang tot de filterkamer

1. Schakel de luchtreiniger altijd uit door op de Power Button (aan/uitknop) te drukken en de stekker uit het stopcontact te halen.
2. Plaats het apparaat voorzichtig op zijn kant op de vloer, zodat het deksel en de knop van de filterkamer zichtbaar zijn.
3. Draai de knop tegen de klok in en verwijder het filterdeksel en de 360° HEPA-filtertrommel (Fig. A).


HEPA-FILTER VERVANGEN

1. Het HEPA-lampje brandt rood wanneer het tijd is om het hele HEPA-trommelfilter te vervangen.
2. Trek het HEPA-trommelfilter voorzichtig weg van de plaats waar het aan het filterdeksel is bevestigd (Fig. B).

3. Bevestig het vervangende HEPA-filter voorzichtig op het filterdeksel (Fig. C).

4. Plaats het filterdeksel met filtertrommel voorzichtig terug in de filterkamer en op de schroefdraad, en draai de knop met de klok mee tot de knop en het filterkamerdeksel goed vastzitten (Fig. D).

5. Steek de stekker in het stopcontact, zet de luchtreiniger aan en houd de Reset button (resetknop) ingedrukt totdat het rode HEPA-lampje uitgaat.

Let op: Het HEPA-trommelfilter bestaat uit 3 lagen: wasbaar voorfilter, koolstof en echt HEPA

KOOLSTOFFILTER VERVANGEN

1. Het Carbon-lampje (koolstof) brandt rood wanneer het tijd is om de Carbon layer (koolstoflaag) te vervangen.
2. Trek het voorfilter voorzichtig los van de bevestigingsstrips (Fig. E).

3. Trek de gebruikte Carbon layer (koolstoflaag) voorzichtig los van de bevestigingsstrips (Fig. F).

4. Wikkel een nieuwe Carbon layer (koolstoflaag) rond de filtertrommel en bevestig deze aan dezelfde bevestigingsstrips (Fig. G).

5. Plaats het voorfilter terug door het om de Carbon layer (koolstoflaag) te wikkelen en aan de bevestigingsstrips te bevestigen (Fig. H).

6. Zodra de luchtreiniger is ingeschakeld, houdt u de Reset button (resetknop) ingedrukt totdat het rode Carbon-lampje (koolstof) uitgaat.

Let op: Een verpakking met 3 Carbon filters (koolstoffilters) is voldoende voor 3 Carbon changes (koolstofvervangingen) tussen het vervangen van de hele HEPA-filtertrommel.

HET VOORFILTER WASSEN

1. We raden aan om het voorfilter elke maand visueel te inspecteren en indien nodig schoon te maken. U moet het voorfilter minimaal elke keer met de hand wassen wanneer u het koolstoffilter vervangt.
2. Trek het wasbare voorfilter voorzichtig los van de bevestigingsstrips (Fig. E).
3. Spoel voorzichtig af met stromend water en laat het voorfilter aan de lucht drogen voordat u het opnieuw installeert.
4. Plaats het voorfilter terug door het om de filtertrommel te wikkelen en aan de bevestigingsstrips te bevestigen (Fig. H).

UV-LAMP VERVANGEN

1. Het lampje brandt rood wanneer het tijd is om de UV bulb (uv-lamp) te vervangen.

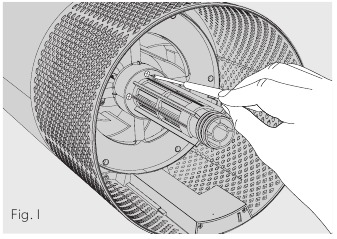

2. Verwijder de HEPA-filtertrommel (Fig. A) en gebruik een schroevendraaier om de 4 schroeven te verwijderen waarmee de UV housing (uv-behuizing) is bevestigd (Fig. I).

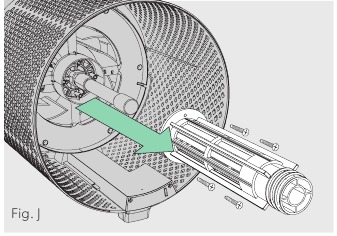

3. Verwijder de UV housing (uv-behuizing) voorzichtig (Fig. J).

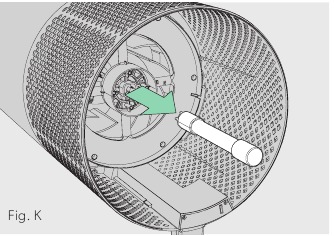

4. Koppel de UV bulb (uv-lamp) los van de fitting in de luchtreiniger (Fig. K).

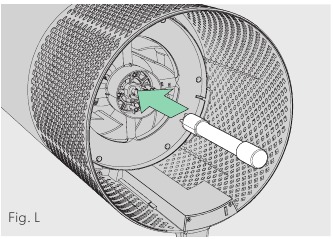

5. Uw vervangende UV bulb (uv-lamp) kan direct in dezelfde fitting worden gestoken (Fig. L).

6. Plaats de UV housing (uv-behuizing) terug en gebruik een schroevendraaier om de bevestigingsschroeven vast te draaien.
7. Zodra de luchtreiniger is ingeschakeld, houdt u de Reset button (resetknop) ingedrukt totdat het lampje wit wordt.

DE SENSORPOD™ REINIGEN

De luchtsensor reinigen
De SensorPod™ gebruikt een infraroodlamp om fijnstof te detecteren, dus het is belangrijk dat u de kijkkamer om de 1-2 maanden reinigt om stof of deeltjes te verwijderen die de nauwkeurigheid van de metingen van de sensor kunnen beïnvloeden.

1. Schakel de SensorPod uit door de stekker uit het stopcontact te halen.
2. Open de gemakkelijk toegankelijke deur aan de voorkant door de deur in een hoek van 90° omhoog te trekken.

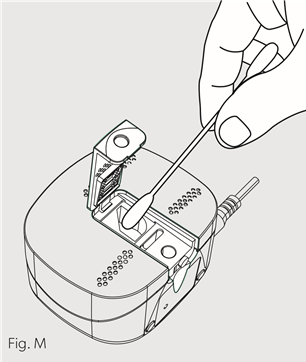

3. Gebruik een vochtig wattenstaafje om de lens en het inlaatgebied van de stofsensor schoon te vegen (Fig. M).

4. Gebruik een droog wattenstaafje om eventueel achtergebleven vocht weg te vegen.
5. Sluit het deksel door de deur terug naar beneden te draaien en terug op zijn plaats te schuiven totdat u een klik hoort.

FAQ & PROBLEEMOPLOSSING

SensorPod^™ en luchtreiniger koppelen

De SensorPod communiceert met de luchtreiniger via radiofrequentiesignalen en wordt op de productielijn gekoppeld en is klaar voor gebruik wanneer u de doos opent. In het zeldzame geval dat het signaal wordt onderbroken, zal het sensorlampje van de luchtreiniger knipperen. U kunt de verbinding in een paar eenvoudige stappen herstellen.

1. Koppel de SensorPod los.
2. HOUD de Power Button (aan/uitknop) op de luchtreiniger 3 seconden ingedrukt, waarna u twee tonen zou moeten horen.

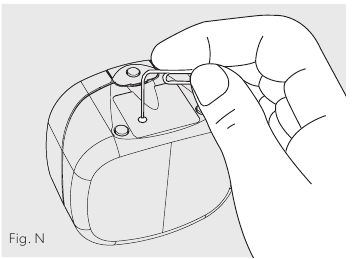

3. Sluit de SensorPod aan en gebruik een item met een kleine punt (paperclip) om de pairing button (koppelingsknop) aan de onderkant van de SensorPod 5-7 seconden ingedrukt te HOUDEN (Fig. N).
4. De verbinding is tot stand gebracht wanneer het sensorlampje van de luchtreiniger brandt zonder te knipperen en de indicatoren voor de luchtkwaliteit oplichten.


ONDERSTEUNING

Als u vragen of feedback heeft, neem dan contact met ons op!
Bezoek onze website op www.trusens.com
E-mail ons op support@trusens.com
Bel ons op 1-833-TRUSENS (1-833-878-7376)

Abonneer u op ons YouTube-kanaal TruSens
& Volg ons @TruSensWellness

VEILIGHEIDSINFORMATIE

LEES DEZE INSTRUCTIES EN BEWAAR ZE

Dit apparaat heeft een gepolariseerde stekker (een van de pennen is breder dan de andere). Om het risico op elektrische schokken te verminderen, is deze stekker bedoeld om slechts op één manier in een gepolariseerd stopcontact te passen. Als de stekker niet volledig in het stopcontact past, draai de stekker dan om. Als hij nog steeds niet past, neem dan contact op met een gekwalificeerde elektricien. Probeer deze veiligheidsfunctie niet te omzeilen. Haal de stekker uit het stopcontact of ontkoppel het apparaat van de stroomvoorziening voordat u filters of de UV-lamp vervangt, of wanneer het apparaat niet in gebruik is.

• Om het risico op brand of elektrische schokken te verminderen, mag u deze ventilator niet gebruiken met een solid-state snelheidsregelaar.
• Gebruik geen luchtreiniger met een beschadigd snoer of stekker, of als het stopcontact los zit.
• Leg het snoer niet onder vloerbedekking, losse kleden, lopers of soortgelijke bedekkingen. Leg het snoer niet onder meubels of apparaten. Leg het snoer uit de buurt van verkeer en waar er niet over kan worden gestruikeld.

Huid- of oogbeschadiging kan het gevolg zijn van het rechtstreeks bekijken van het licht dat door de lamp in dit apparaat wordt geproduceerd. Schakel altijd de stroom uit voordat u de lamp vervangt of onderhoud uitvoert. Vervang de lamp door UVLZ3000-01, gefabriceerd door ACCO Brands.

• Verwijder voor gebruik alle verpakkingen, inclusief de filterzak.
• Apparaten die duidelijk beschadigd zijn, mogen niet worden gebruikt.
• Dit apparaat mag alleen worden aangesloten op een stopcontact dat overeenkomt met het type stekker en de classificatie die op het typeplaatje staat vermeld.
• Plaats de luchtreiniger in de buurt van het stopcontact en gebruik geen verlengsnoeren.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren begrijpen.
• Kinderen mogen niet met het apparaat spelen.
• Vervang de UV-lamp door de modellen die in deze handleiding worden gespecificeerd.
• Probeer dit product niet zelf te onderhouden of te repareren.
• Gebruik de luchtreiniger en SensorPod™ alleen met de meegeleverde stroomkabel.
• Reinig dit apparaat alleen met een vochtige doek, gebruik geen oplosmiddelen of bleekmiddel.
• Zorg ervoor dat het apparaat altijd op een stevige, vlakke ondergrond staat voordat u het gebruikt.
• Blokkeer of belemmer de luchtinlaat- of uitlaatopeningen niet.
• Steek geen vingers of andere voorwerpen in de luchtinlaat- of uitlaatopeningen.
• Wanneer de luchtreiniger in de stand-bymodus staat, zendt de SensorPod nog steeds een signaal/data uit.
