Hollyland Mars 4K (9802G-RX) Handleiding

BELANGRIJKSTE KENMERKEN

• 4K 30fps HDMI-ingang en -uitgang
• Kleuren LCD
• Slimme kanaalselectie bij inschakelen
• 66 ms transmissielatentie
• 150 m draadloos transmissiebereik (LOS-bereik) voor de ontvanger
• 80 m draadloos transmissiebereik (LOS-bereik) voor de app
• SDI-ingang en HDMI-ingang voor de zender
• SDI-uitgang en HDMI-uitgang voor de ontvanger
• DC-, NP-F-batterij en IJSE3-C-voeding

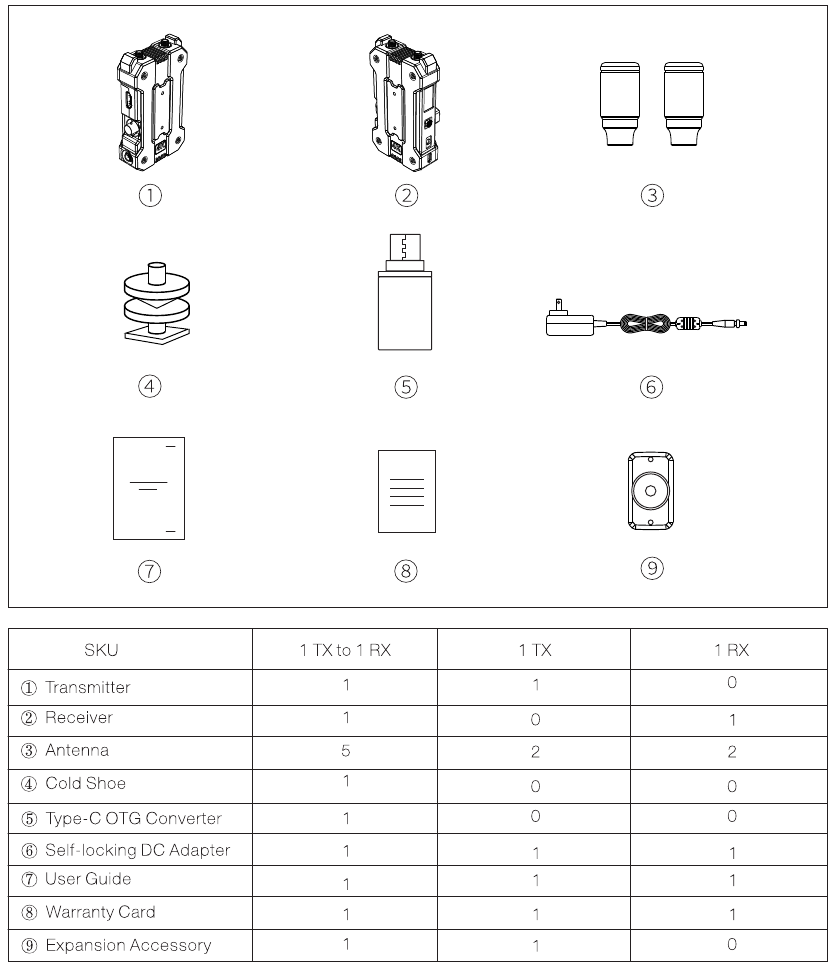

PAKLIJST

Opmerking: De hoeveelheid is afhankelijk van de configuratie en is onderhevig aan de daadwerkelijke lijst met gekochte apparatuur.

PRODUCTAANSLUITING

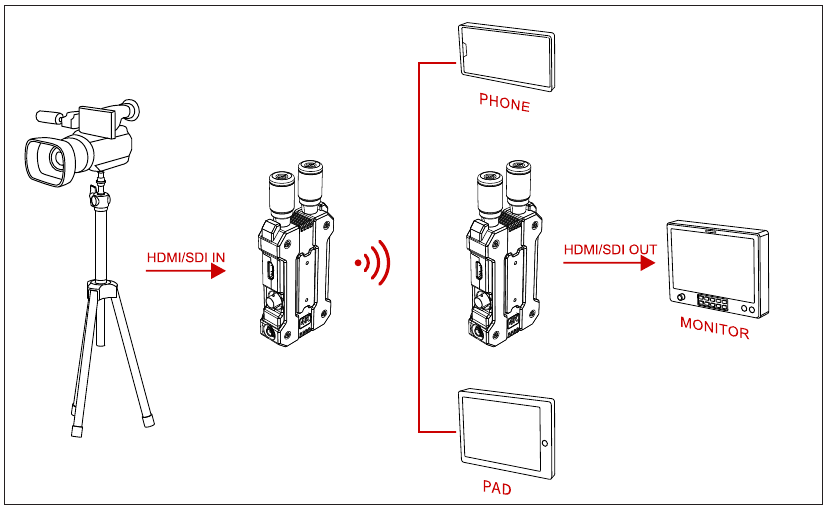

TYPISCHE INSTALLATIE

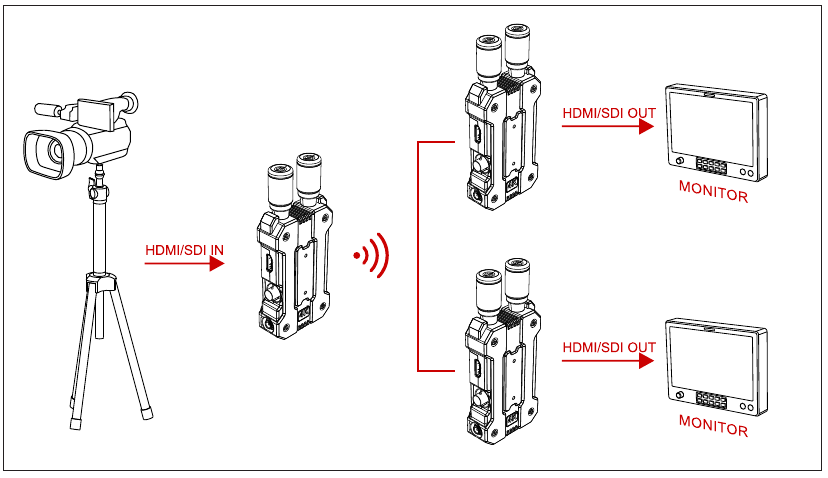

DUBBELE MONITORINSTALLATIE

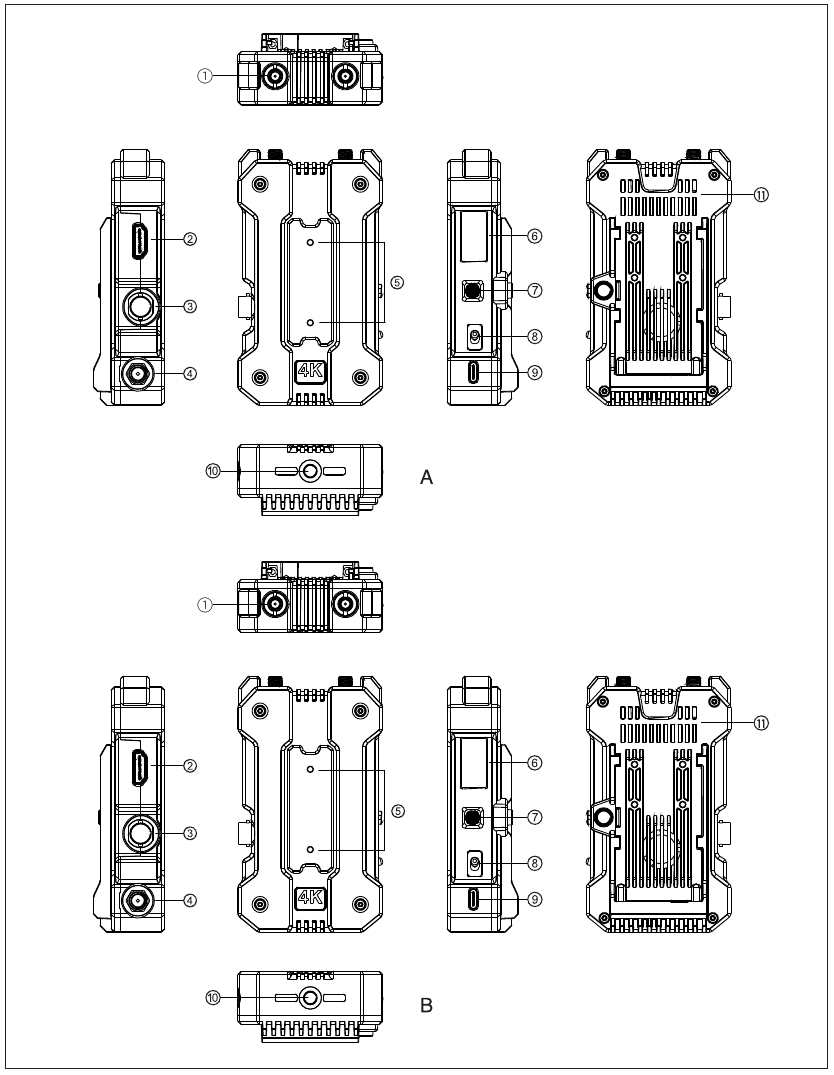

PRODUCTINTERFACE

1. Zender:
   1. Antenne-interlace
   2. HDMI-ingang
   3. SDI-ingang
   4. DC-stroomingang
   5. Montagegat voor uitbreidingsaccessoires
   6. Kleuren LCD
   7. Menuknop
   8. Aan/uit-knop
   9. USB-C-interface
   10. 1/4 schroefdraadgat
   11. Uitgang
2. Ontvanger:
   1. Antenne-interface
   2. HDMI-uitgang
   3. SDI-uitgang
   4. DC-stroomingang
   5. Montagegat voor uitbreidingsaccessoires
   6. Kleuren LCD
   7. Menuknop
   8. Aan/uit-knop
   9. USB-C-interface
   10. 1/4 schroefdraadgat
   11. Uitgang

INSTALLATIE

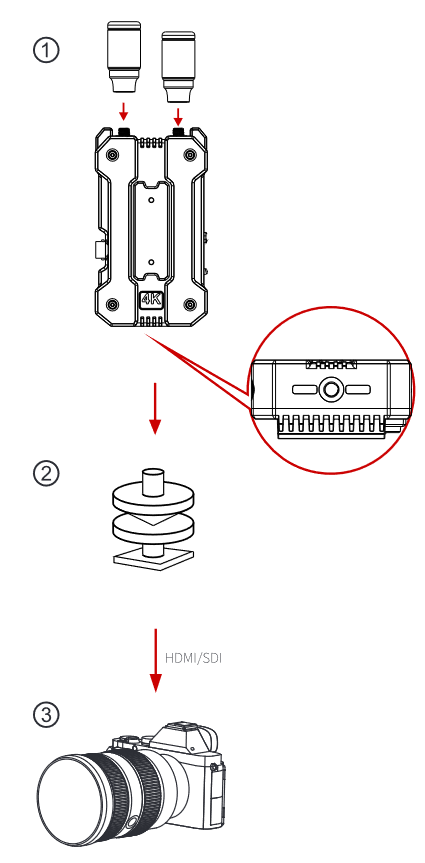

INSTALLATIE VAN DE ZENDER

1. Installeer de antenne zoals weergegeven in de afbeelding.
2. Installeer de zender op de camera met de cold shoe.
3. Sluit de zender aan op de bijbehorende interface van de camera met een HDMI-kabel of SDI-kabel.

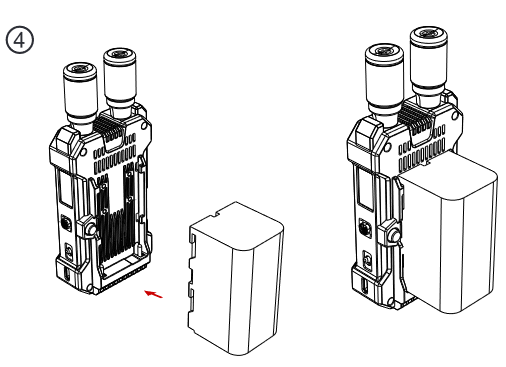

4. Installeer de batterij (compatibel met NP-F970 of andere batterijen van dezelfde serie),

5. Duw de aan/uit-knop omhoog om het apparaat in te schakelen,


INSTALLATIE VAN DE ONTVANGER

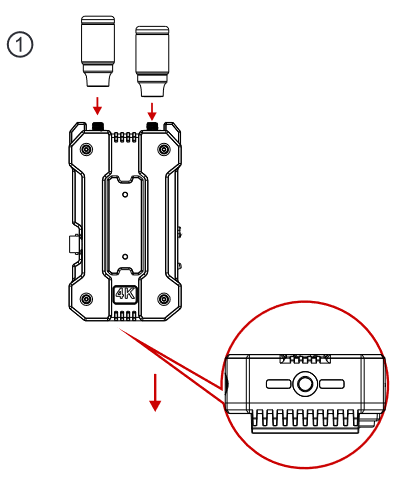

1. Installeer de antenne zoals weergegeven in de afbeelding,

2. Installeer de ontvanger op de standaard via het 1/4 schroefdraadgat op de knop van het apparaat,

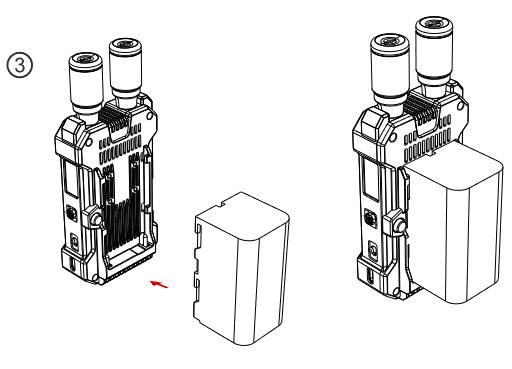

3. Installeer de batterij (compatibel met NP-F970 of andere batterijen van dezelfde serie).

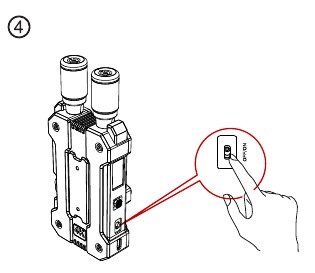

4. Duw de aan/uit-knop omhoog om het apparaat in te schakelen.

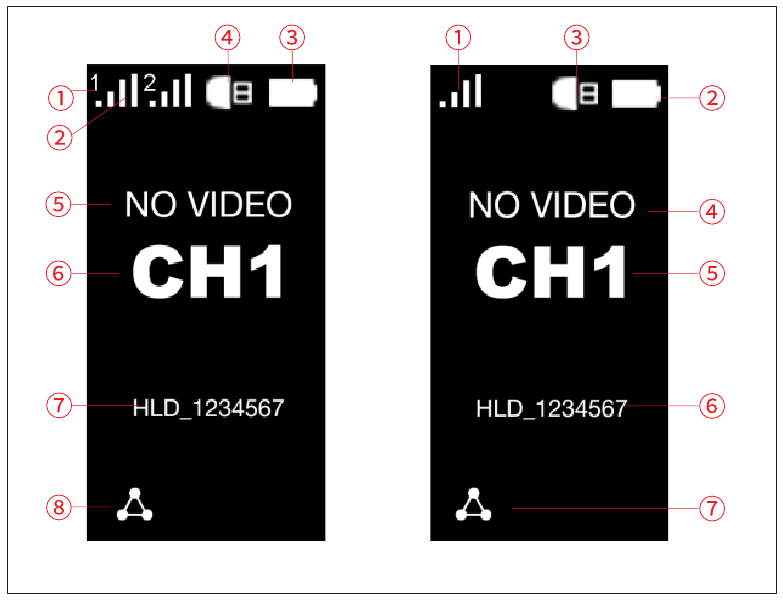

OLED-DISPLAY

1. Zender:
   1. Ontvanger nummer
   2. Signaalsterkte
   3. Indicator van stroomvoorziening
   4. USB aangesloten
   5. Video-indeling
   6. Kanaalweergave
   7. Apparaat wifi-ID
   8. Applicatiemodus
2. Ontvanger:
   1. Signaalsterkte
   2. Indicator van stroomvoorziening
   3. USB aangesloten
   4. Video-indeling
   5. Kanaalweergave
   6. Apparaat wifi-ID
   7. Applicatiemodus

SNELLE GIDS

KANAALSELECTIE
Duw de knop in rocker-stijl omhoog of omlaag op de zender of ontvanger en druk op de knop om een ​​kanaal te selecteren. De kanalen van de ontvanger en zender worden automatisch gesynchroniseerd.

MENU-OPTIES
Nadat een kanaal is geselecteerd, houdt u de knop 3 seconden ingedrukt om de menu-opties te openen. U kunt de knop omhoog of omlaag duwen om de menu-opties te wijzigen.

APP-INSTALLATIE EN -AANSLUITING

1. Download de HollyView-app.






2. Verbind het apparaat met een mobiele telefoon. Zoek de wifi met de naam "HLD+DEVICE ID" op de mobiele telefoon en voer het wifi-wachtwoord in (het standaardwachtwoord is 123456/8) om het apparaat met de mobiele telefoon te verbinden. Nadat de verbinding tot stand is gebracht, kunt u de app op de mobiele telefoon gebruiken voor monitoring.

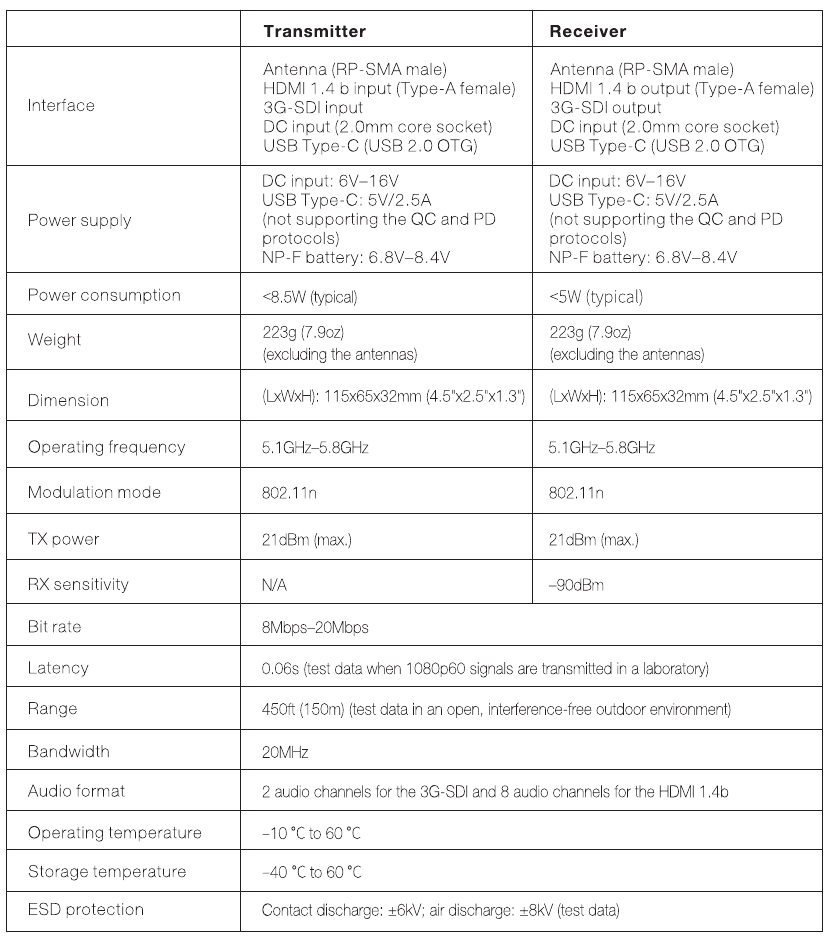

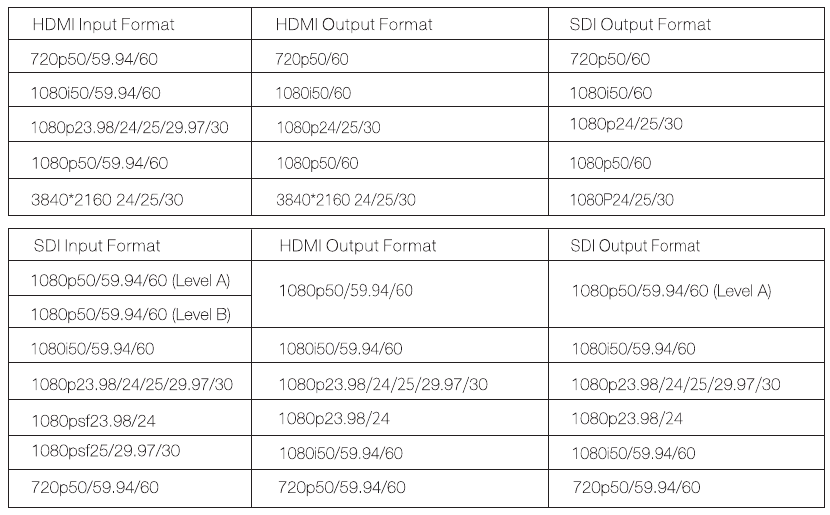

PARAMETERS

ONDERSTEUNING

Als u problemen ondervindt bij het gebruik van het product of hulp nodig heeft, ga dan naar het volgende om meer technische ondersteuning te krijgen.
Hollyland Productgebruikersgroep
HollyIandTech
HollyIandTech
Support@hollytand-tech.com
www.hollyland-tech.com

Opmerking: het frequentiebereik en het draadloze TX-vermogen van het apparaat variëren op basis van de voorschriften van verschillende landen en regio's.

Veiligheidsmaatregelen
Plaats het product niet in de buurt van of in verwarmingsapparaten (inclusief maar niet beperkt tot magnetrons, inductiekookplaten, elektrische ovens, elektrische kachels, snelkookpannen, boilers en gasfornuizen) om te voorkomen dat de batterij oververhit raakt en explodeert.
Gebruik geen niet-originele oplaadcases, kabels en batterijen bij het product.
Het gebruik van niet-originele reserveonderdelen kan elektrische schokken, brand, explosie of andere gevaren veroorzaken
