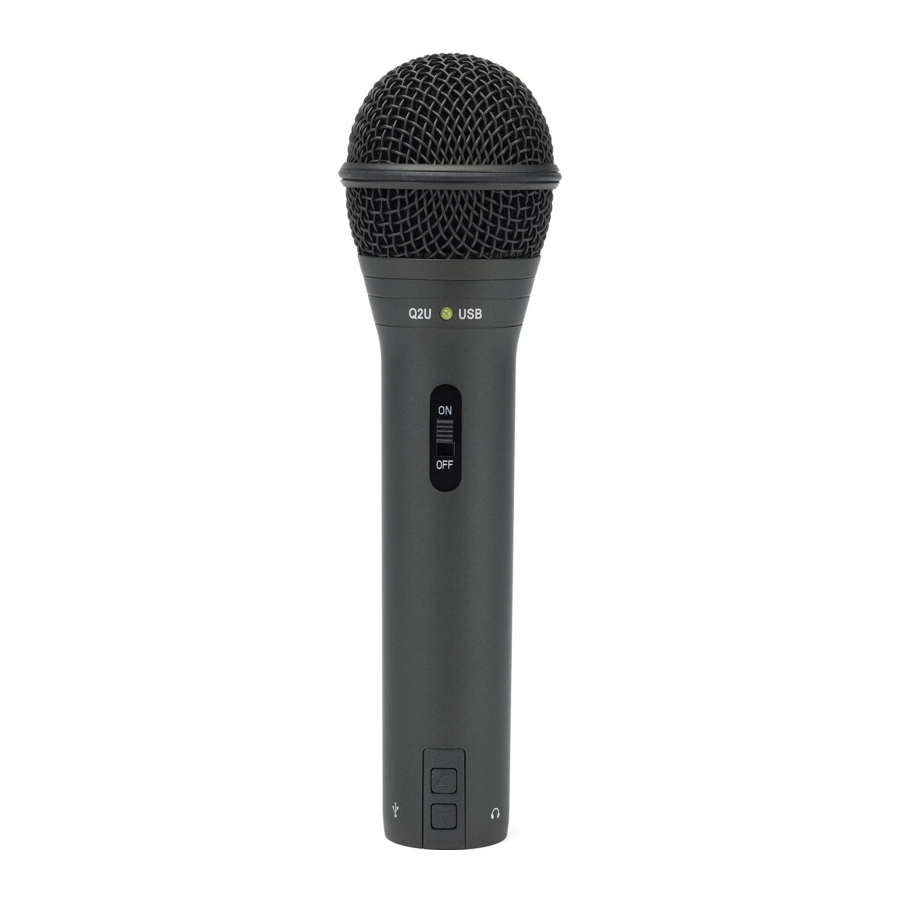

Samson Q2U Handleiding
Introductie
De Q2U combineert het gemak van digitale en analoge audio-opname in één microfoon. Met XLR- en USB-uitgangen past de Q2U gemakkelijk in uw thuisstudio en mobiele opname, evenals podiumoptredens. De set bevat een tafelstatief, microfoonclip, schuimrubberen windscherm, XLR-kabel en USB-kabel... alles wat u nodig heeft om direct uit de doos te beginnen met opnemen.
Voor het opnemen van muziek, podcasts, kerkdiensten, vergaderingen of conferenties is de Q2U de perfecte oplossing voor het opnemen van digitale audio van hoge kwaliteit op uw computer of geluidsversterking. Sluit hem gewoon aan en begin met creëren!
Functies
- Dynamische microfoon met USB digitale uitgang en standaard XLR analoge uitgang.
- Volledig bereik, lineaire frequentierespons voor nauwkeurige geluidsreproductie.
- Unidirectioneel, pick-up patroon pikt het geluid voor de microfoon op en minimaliseert omgevings- en achtergrondgeluid.
- Compatibel met de meeste Mac- of pc-opnamesoftware
- Ingebouwde hoofdtelefoonversterker met niveauregeling voor monitoring zonder latentie, plus u kunt de uitgang gebruiken om actieve studiomonitors aan te sluiten.
- Computergestuurde analoge ingangsversterking maakt het gemakkelijk om het juiste niveau in te stellen en een schoon signaal te krijgen.
- Een tafelstatief, statiefverlenging, microfoonclip, schuimrubberen windscherm, 10' USB-kabel en 10' XLR-kabel zijn inbegrepen om de microfoon direct uit de doos eenvoudig in te stellen.

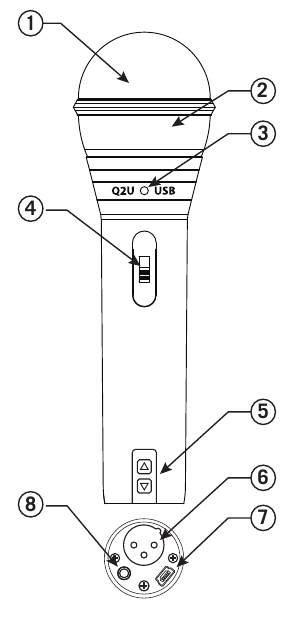

Q2U Lay-out
- Windscherm – Dubbel traps rooster beschermt de capsule en helpt windgeruis en p-popping te verminderen.
- Capsule – Intern schokbestendig dynamisch microfoonelement met cardioïde pick-up patroon.
- LED – De tweekleurige Power/Clip LED licht groen op om aan te geven dat de stroom is ingeschakeld en knippert rood wanneer de microfooningang overbelast is of clipt.
- AAN/UIT-schakelaar – Wordt gebruikt om de USB- en XLR-uitgangen van de microfoon in of uit te schakelen.
- Uitgangsniveau regeling – Omhoog en Omlaag knoppen regelen het hoofdtelefoon uitgangsvolume.
- XLR-connector – Standaard Male XLR-connector met analoge uitgang voor aansluiting op een standaard microfoon voorversterker.
- USB – Mini-B-formaat USB-connector voor interface met uw pc- of Mac-computer.
- Hoofdtelefoonuitgang – 3,5 mm stereo jack voor het aansluiten van een hoofdtelefoon of studiomonitors. De hoofdtelefoonuitgang biedt een mix van het directe signaal van de microfoon en de audio weergave van de computer.
Aan de slag - Aansluiten op een computer
Het gebruik van de Q2U met een computer is een eenvoudige procedure die slechts enkele minuten duurt. Sluit eenvoudig de meegeleverde USB-kabel aan op een beschikbare USB-poort op uw computer en begin met opnemen.
De Q2U gebruiken met Windows-computers
- Open vanuit het Startmenu het Configuratiescherm en selecteer Geluid.
Selecteer onder de tabbladen Afspelen en Opnemen de Samson Q2U als audioapparaat. - Om de versterking van de microfoon aan te passen, klikt u op de knop Eigenschappen en selecteert u vervolgens het tabblad Niveaus. U kunt het volumeniveau bekijken als een percentage of in dB, door met de rechtermuisknop op het nummer vak te klikken.
- Als de microfoon-LED rood oplicht, draai dan deze regelaar omlaag totdat de LED niet meer rood knippert.
- Selecteer in het tabblad Afspelen het tabblad Niveau en zet het hoofdvolume van de computer op 100%. Gebruik de Output Level knoppen van de Q2U om de totale output van de hoofdtelefoon of luidspreker te regelen.
- Om het directe monitoringniveau aan te passen in het tabblad Afspelen, verplaatst u de fader met het label Microfoon.
De Q2U gebruiken met Apple OSX
- Open Systeemvoorkeuren vanaf het dock of het hoofd Apple-menu.
- Selecteer het pictogram Geluid, kies het tabblad Invoer en selecteer Q2U.
- Stel de versterking van de Q2U in door de Invoer volumeregelaar onder aan het dialoogvenster Geluid aan te passen.
- Stel de Q2U in als afspeelvolume door op het tabblad Uitvoer te klikken en Q2U te selecteren, pas de volumeregelaar Uitvoer onder aan het dialoogvenster Geluid aan op de maximale instelling en gebruik de Volume knop op het voorpaneel van de Q2U om de totale uitvoer van de hoofdtelefoon of luidsprekers te regelen.
- Om directe monitoring in of uit te schakelen, opent u het hulpprogramma Audio/MIDI Setup in de map Hulpprogramma in de map Programma's. Klik vervolgens op het selectievakje in de kolom Thru in Audio/MIDI Setup.
Snelle start
Volg deze eenvoudige snelle start voor een typische opstelling om te beginnen met opnemen.

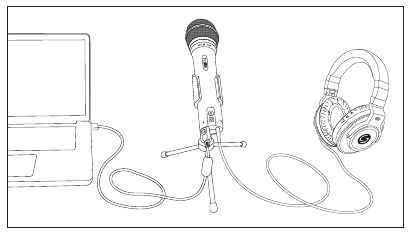

De Q2U gebruiken met een computer
- Pak de Q2U uit en plaats de microfoon op het tafelstatief.
- Zet de AAN/UIT-schakelaar van de Q2U in de "AAN"-stand en richt het uiteinde van de microfoon op de artiest.
- Sluit een hoofdtelefoon aan op de hoofdtelefoonuitgang aan de onderkant van de microfoon.
- Sluit het mini-B (kleine) uiteinde van de USB-kabel aan op de Q2U en steek het andere uiteinde van de kabel in een beschikbare USB-poort op uw computer.
- Start uw opnamesoftware, zet het hoofd uitgangsniveau lager en selecteer de Q2U voor de in- en uitgangen.
- Stel een mono opname track in uw software in.
- Stel het niveau van de microfoon in volgens de instructies in "Aan de slag - Aansluiten op een computer".
- Stel het niveau van uw hoofdtelefoon in op een comfortabel luister niveau met behulp van de Omhoog en Omlaag knoppen voor Uitgangsniveau regeling.
- Druk op de opname knop en begin met creëren.
Microfoon plaatsing
Om de kwaliteit van uw opnamen te maximaliseren, moet u goed letten op de plaatsing en positionering van de Q2U voor het instrument of de zanger(es) dat u aan het opnemen bent. De Q2U is een unidirectionele microfoon met een cardioïde opname patroon. Cardioïde microfoons vertonen een fenomeen dat bekend staat als proximity-effect. Proximity-effect is een resulterende verandering in de frequentierespons van een microfoon op basis van de positie van de microfooncapsule ten opzichte van de geluidsbron. In het algemeen neemt de basrespons toe naarmate de microfoon dichter bij de geluidsbron komt.
U kunt ook subtiele veranderingen aanbrengen in de frequentierespons door kleine aanpassingen aan de positie te maken. Concreet, wanneer u een cardioïde microfoon rechtstreeks op de geluidsbron richt (op de as), krijgt u de beste frequentierespons, maar wanneer u de microfoon iets weg begint te richten (van de as), zult u merken dat de hoge frequentierespons afneemt en de microfoon zal klinken alsof hij meer bas en minder hoge tonen heeft.
Voor de meeste vocale toepassingen wilt u de microfoon recht voor de artiest plaatsen, op ongeveer 10 tot 45 cm afstand. Dit pikt de stem op en minimaliseert ongewenste achtergrond- of omgevingsgeluiden. Als u zang van dichtbij opneemt en plosieve geluiden opmerkt, zoals p-pops, veroorzaakt door plosieve medeklinkers, zet u de microfoon in een lichte hoek om p-popping te verminderen. Kleine veranderingen aan de hoek van de microfoon ten opzichte van de geluidsbron kunnen een aantal behoorlijk verbazingwekkende egalisatie aanpassingen maken. Dit kan een zeer nuttige techniek zijn bij het vastleggen van het optimale geluid van een drumstel, akoestische gitaar, piano of andere instrumenten in een live ruimte of podium. Experimenteren en ervaring zijn de beste leermeesters om goede geluiden te krijgen, dus steek de stekker in het stopcontact en begin met creëren!
De Q2U gebruiken met een mixer
Met behulp van de XLR-uitgang kunt u de Q2U aansluiten op een standaard PA-mixer voor live geluids toepassingen of bij het opnemen via een audio interface. Sluit de meegeleverde XLR-kabel aan op uw mixer. Zet de AAN/UIT-schakelaar in de "AAN"-stand.
Volg de instructies van de fabrikant voor het instellen van het microfoonniveau van de mixer of audio interface.
P-Popping
Soms overbelasten bepaalde plosieve medeklinkers (zoals harde "P"- en "B"-geluiden) bij het opnemen van zang de ingang van de microfoon, wat clipping veroorzaakt en vervorming toevoegt aan uw opname. Dit zijn enkele van de ergste geluiden die in uw opname terecht kunnen komen. Eenmaal opgenomen, zijn ze bijna onmogelijk te verwijderen en kunnen ze zeer storend zijn voor uw luisteraar. Naast het dubbele traps rooster bevat de Q2U een groot schuimrubberen windscherm dat het effect van de luchtstoten van zangers vermindert bij het uitspreken van woorden die deze harde medeklinker geluiden bevatten. Het popfilter helpt ook om het microfoonelement te beschermen tegen vocht.
Statiefmontage
De Q2U bevat een tafel microfoonstatief. Het tafelstatief bevat een verlengstuk. Hierdoor kunt u de hoogte van de microfoon richting de mond van de artiest verhogen.
Bovendien kan de Q2U op elke standaard microfoonstatief worden gemonteerd met behulp van de meegeleverde microfoonclip. Schroef de Q2U microfoonclip eenvoudig op uw microfoonstatief of boomarm en pas de microfoon aan de gewenste hoek aan.
Polair patroon en frequentierespons
Twee kenmerken van een microfoon zijn het polaire patroon en de frequentierespons. Het polaire patroon beschrijft de directionaliteit van de microfoon en de frequentierespons is een grafische weergave van hoe de microfoon reageert op verschillende frequenties.
De Q2U is een unidirectionele microfoon die geluid voor de microfoon opvangt en geluid van de zijkanten en de achterkant afwijst. Dit zorgt voor een betere scheiding van artiesten of instrumenten in de studio en pikt meer van het artiesten geluid op in verhouding tot het geluid van de ruimte. Ga voor informatie over microfoon techniek naar samsontech.com.

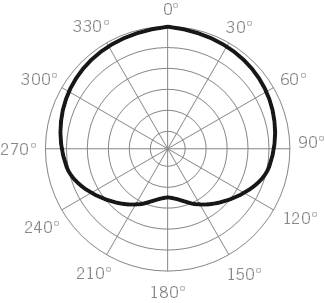

Polair patroon
Frequentierespons
Specificaties
Element type: Dynamisch
Polair patroon: Cardioïde
Frequentierespons: 50Hz - 15 kHz
Stroomvereisten: 5V DC USB-voeding
Bediening: Aan/uit-schakelaar, hoofdtelefoonvolume
Uitgangsconnectoren: Mini-B USB, XLR, 3,5 mm TRS stereo hoofdtelefoon
Samplefrequentie: 44.1/48kHz
Bitsnelheid: 16bit
Gevoeligheid: -54 dBV/Pa
Max. SPL: 148 dB SPL
Hoofdtelefoon uitgangsvermogen: 10mW @ 16 ohm
Meegeleverde accessoires: USB-kabel, XLR-kabel, statief, statiefverlenging, microfoonclip, schuimrubberen windscherm
Gewicht: 11.2oz / 317.5g
Afmetingen: 7.5 " x 2.2 " (diameter) / 190 mm x 55 mm (diameter)
Bij Samson verbeteren we voortdurend onze producten, daarom kunnen specificaties en afbeeldingen zonder voorafgaande kennisgeving worden gewijzigd.
