Aube RC840T Handleiding
ΠToepassing

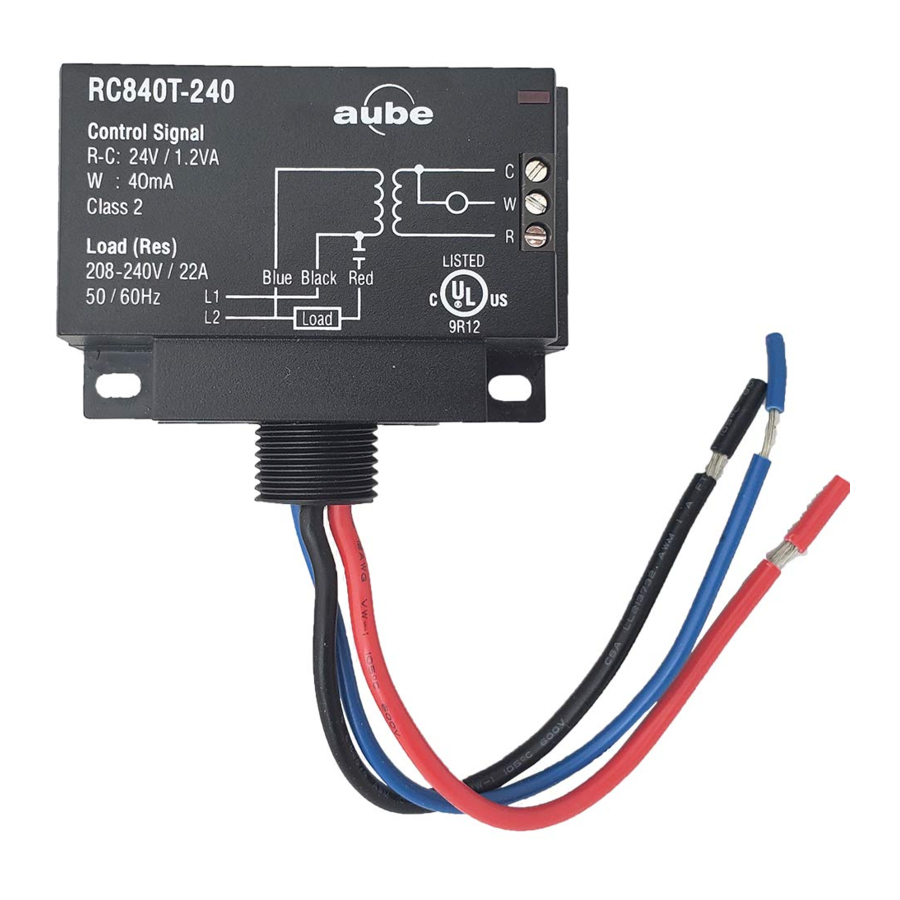

Het RC840T elektrische verwarmingsrelais is ontworpen om een lijnspanning resistieve belasting te regelen vanaf een laagspannings thermostaat. Het RC840T relais heeft een ingebouwde 24 V transformator en is compatibel met 3-draads (R,C,W) thermostaten evenals 2-draads mechanische en batterijgevoede thermostaten.
De RC840T werkt geruisloos en kan worden geïnstalleerd in slaapkamers, woonkamers of andere bewoonde ruimtes zonder de bewoners te storen. Wanneer warmte wordt gevraagd, wordt het relais onmiddellijk geactiveerd; er is geen vertraging. Dit verhoogt de temperatuurregeling en het comfort.
OPMERKING: Niet aanbevolen voor snelcyclische gemoduleerde regeling. Voor snelcyclische verwarmingsapparatuur wordt aanbevolen om de RT850 of RT850T (geïntegreerde 24 V transformator) Solid State Relay te gebruiken.
Installatie
De RC840T moet worden geïnstalleerd in een omgeving waar de temperatuur tussen -4°F en 140°F (-20°C en 60°C) ligt.

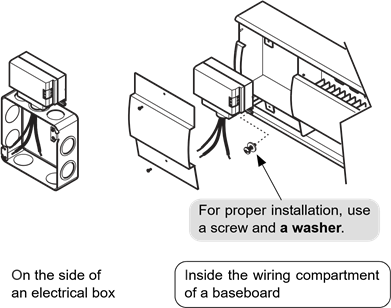

De RC840T kan worden geïnstalleerd aan de zijkant van een elektriciteitskast of een verdeelpaneel, of in het bedradingscompartiment van een elektrische plintverwarming.
- Alle bedrading moet voldoen aan de nationale en lokale voorschriften voor elektrische installaties.
- Installatie dient te worden uitgevoerd door een elektricien.
- Schakel de stroomtoevoer uit voordat u het relais installeert om elektrische schokken te voorkomen.
- ΠBevestig het relais aan het montageoppervlak met behulp van de twee montagebeugels. Gebruik de meegeleverde borgmoer om het relais aan de verbindingsdoos te bevestigen.
- Bedraad het relais en sluit het aan volgens de typische bedradingsschema's (zie afbeeldingen 1 & 2).
- Ž Zodra de montage en bedrading zijn voltooid, zet u de stroom terug op het verwarmingssysteem en test u de installatie.
- Verhoog de thermostaattemperatuur om het relais te activeren. Laat het systeem lang genoeg werken om de installatie te bewijzen. Zodra de installatie is bewezen, stelt u de temperatuur in op de normale instelwaarde.
Typische bedradingsschema's

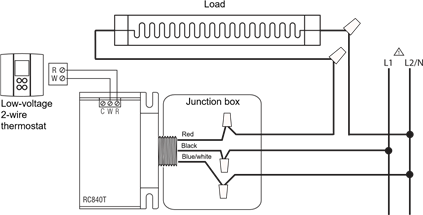

Afbeelding 1: Aansluiting op een 2-draads laagspannings thermostaat
U moet zorgen voor een overbelastingsbeveiliging en loskoppeling zoals vereist.

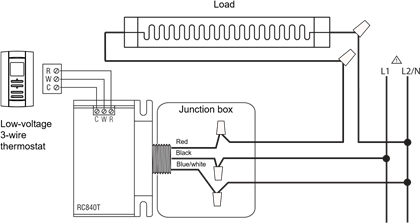

Afbeelding 2: Aansluiting op een 3-draads laagspannings thermostaat
U moet zorgen voor een overbelastingsbeveiliging en loskoppeling zoals vereist.
Elektrische specificaties
Zorg ervoor dat de nominale waarden geschikt zijn voor uw toepassing.
| Spanning (VAC) | 120 | 208 | 240 | 277 | 347 |
| Resistieve belasting (A) | 22 | 22 | 22 | 19 | 18 |
| Inductieve belasting (HP) | 0.8 | 1.0 | 1.5 | ||
| FLA | 16 | 13 | 12 | ||
| LRA | 42 | ||||
| Besturingssignaal | 24 VAC / 40 mA / 1.2 VA | ||||
Transformatorwaarden: 24 VAC / 1.2 VA / Klasse 2
Omgevingstemperatuur: -4°F tot 140°F (-20°C tot 60°C)
Omgevingsopslag: -40°F tot 175°F (-40°C tot 80°C)
Vochtigheidsgrenzen: 0 tot 95% niet-condenserend
Netto gewicht: 11.5 oz. (326 g)
Draadmaat aansluitklem: 12 AWG

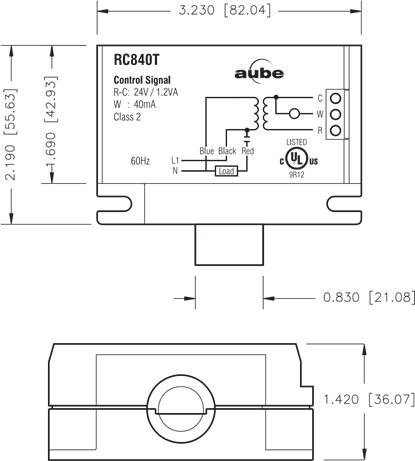

RC840T afmetingen
Afmetingen worden uitgedrukt in INCHES [MM]
