Vox Pathfinder 10 Handleiding

WELKOM AAN BOORD!

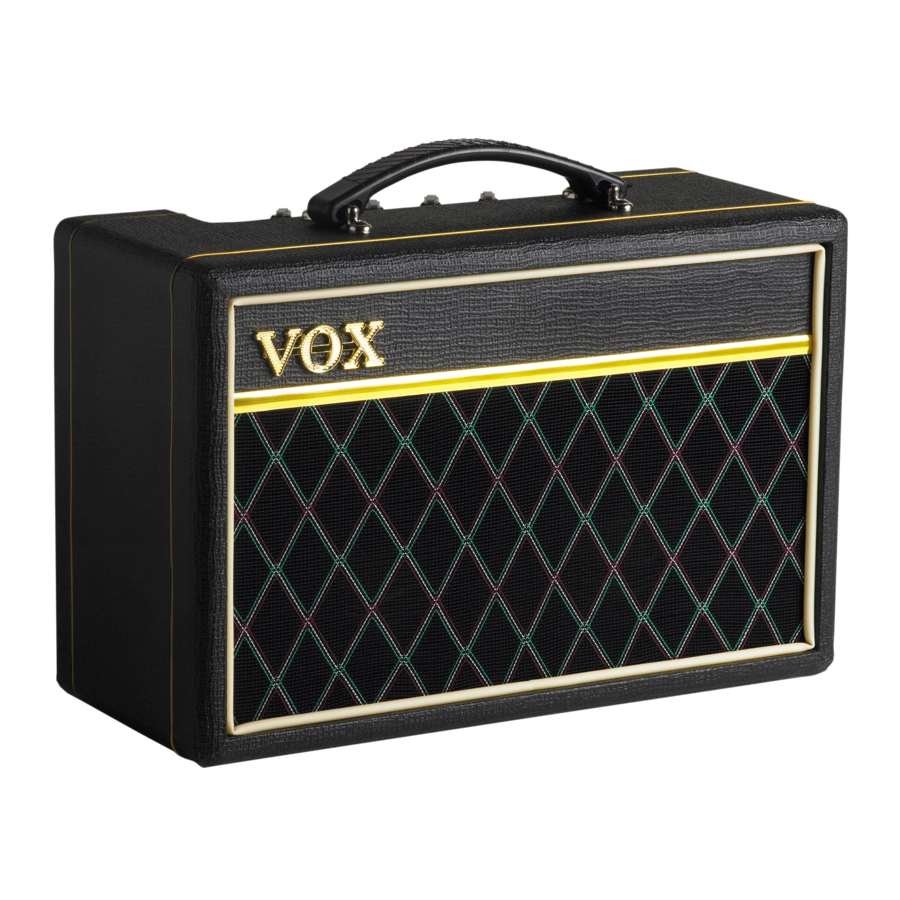

Hartelijk dank voor het toevoegen van de VOX Pathfinder 10 versterker aan je sonische arsenaal. Zoals je snel zult ontdekken, klinkt deze opvallend stijlvolle kleine versterker net zo goed als hij eruitziet en biedt hij je een overvloed aan gitaarklanken die niet alleen geweldig klinken, maar ook geweldig aanvoelen! Je nieuwe Pathfinder is perfect om te oefenen, te jammen met je vrienden of, als je daar zin in hebt, gewoon om je buren te irriteren! Laten we een korte rondleiding maken langs de functies en bedieningselementen die je nieuwe Pathfinder 10 net zo flexibel maken als hij compact en klankrijk is...

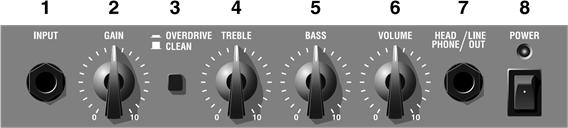

HET BOVENPANEEL

1. INPUT Jack
   Geloof het of niet, dit is waar je je gitaar op de versterker aansluit! Zorg ervoor dat je hiervoor een gitaarkabel van goede kwaliteit gebruikt.
2. GAIN Control
   Hiermee stel je de algemene voorversterkingsversterking van de versterker in. Deze regelaar kan een breed scala aan geweldige klanken produceren - van clean tot crunchy tot crazy en alle punten daartussenin! Wat je krijgt, hangt allemaal af van hoe je deze regelaar instelt en ook hoe je de Clean/Overdrive Switch (3) hebt ingesteld. In beide Switch-modi - Clean & Overdrive - zal het omlaag draaien van de Gain-regelaar (d.w.z. tegen de klok in) je geluid opschonen, terwijl het omhoog draaien (d.w.z. met de klok mee draaien) de boel vuiler maakt. De mogelijkheden zijn eindeloos, zeg ik je!
3. CLEAN/OVERDRIVE Switch
   Zoals de naam al doet vermoeden, zet deze schakelaar de voorversterker van je Pathfinder 10 in een van de twee duidelijk verschillende modi: Clean (schakelaar "uit") of Overdrive (schakelaar "in"). En, zoals je zou verwachten, heeft de Overdrive-modus veel meer gain (lees: vermogen om op een rocking manier te vervormen!) dan de Clean-modus. Dus, als je meer gain wilt, druk je dit ding gewoon in en laat je je gaan!
4. TREBLE Control
   Hiermee stel je de hoge frequenties in je geluid in. Het kan je geluid van zacht en rond, naar helder en snijdend brengen, en elk punt daartussenin.
5. BASS Control
   Hiermee stel je de lage frequenties in je geluid in. Het kan je geluid van warm en licht, naar donker en zwaar brengen en elk punt daartussenin.
6. VOLUME Control
   Verrassend genoeg bepaalt deze de algehele volume van de versterker - vandaar de naam! Het hoog instellen van deze regelaar terwijl de Gain laag wordt gehouden, werkt goed voor clean geluiden (TIP: zorg ervoor dat de Clean/Overdrive Switch "uit" staat als je clean wilt gaan!), terwijl het lager instellen van de Master Volume, het inschakelen van de Overdrive-modus en het omhoog draaien van de Gain je een vet, vervormd geluid geeft op een lager, "slaapkamer vriendelijk" volume.
7. HEADPHONE/LINE OUT Jack
   Deze dubbele uitgang draagt een speciaal gefilterd signaal voor gebruik met een hoofdtelefoon of voor directe aansluiting op een soundboard of opnameconsole. De LINE OUT geeft je een goed klinkend signaal voor opname of live werk zonder dat je de versterker hoeft te microfoneren.
   BELANGRIJKE OPMERKING: Het aansluiten van de hoofdtelefoon hier dempt de interne speaker... waardoor deze faciliteit perfect is voor 's avonds laat, "stille" oefensessies!
8. POWER Switch
   Umm... hiermee zet je de stroom naar de versterker aan. Ervan uitgaande dat hij is aangesloten op een werkend stopcontact, natuurlijk!! Hij is toch wel aangesloten op een werkend stopcontact? Goed...

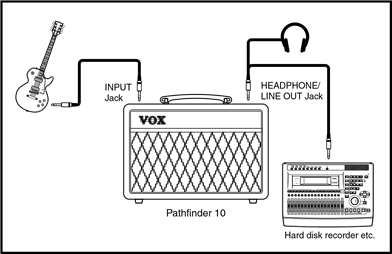

INSTELLINGSDIAGRAMMEN

SPECIFICATIES

• Afmetingen (B x D x H): 380 mm x 170 mm x 260 mm / 14,96" x 6,69" x 10,24"
• Gewicht: 4,8 kg / 10,58 lbs
• Uitgangsvermogen: 10 Watt RMS in 8 Ohm
• Speaker: Vox Bulldog x 1 (6,5", 8 Ohm)
• Ingangen: INPUT jack
• Uitgangen: HEADPHONE/LINE OUT jack
• Bedieningselementen: GAIN, TREBLE, BASS, VOLUME, CLEAN/ OVERDRIVE Switch, POWER switch

* Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
* Bedrijfsnamen, productnamen en namen van formaten enz. zijn de handelsmerken of geregistreerde handelsmerken van hun respectievelijke eigenaars.

BELANGRIJKE HERINNERING: Uw Pathfinder 10 mag alleen worden "onderzocht"/gerepareerd door een erkend Vox Service Center. Als u dit niet doet, vervalt uw garantie.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

• Lees deze instructies.
• Bewaar deze instructies.
• Neem alle waarschuwingen in acht.
• Volg alle instructies op.
• Gebruik dit apparaat niet in de buurt van water.
• Maak alleen schoon met een droge doek.
• Blokkeer geen ventilatieopeningen, installeer in overeenstemming met de instructies van de fabrikant.
• Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
• Omzeil het veiligheidsdoel van de gepolariseerde of aardingsstekker niet. Een gepolariseerde stekker heeft twee pennen waarvan er één breder is dan de andere. Een aardingsstekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien voor vervanging van het verouderde stopcontact. (voor de Verenigde Staten en Canada)
• Bescherm het netsnoer tegen betrapping of beknelling, vooral bij stekkers, stopcontacten en het punt waar ze het apparaat verlaten.
• Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
• Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
• Het uitschakelen van de aan/uit-schakelaar isoleert dit product niet volledig van het elektriciteitsnet, dus haal de stekker uit het stopcontact als u het langere tijd niet gebruikt.
• Laat al het onderhoud over aan gekwalificeerd servicepersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of stekker, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
• Installeer deze apparatuur niet ver van het stopcontact en/of stopcontact.
• Installeer deze apparatuur niet in een afgesloten ruimte, zoals een doos voor transport of een soortgelijke eenheid.
• Gebruik alleen met de kar, standaard, driepoot, beugel of tafel die door de fabrikant is gespecificeerd, of die bij dit apparaat wordt verkocht. Wanneer een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparaatcombinatie om letsel door kantelen te voorkomen.


De bliksemflits met pijlpunt-symbool binnen een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schokken voor personen te vormen.
Het uitroepteken binnen een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het product wordt geleverd.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Vox Pathfinder 10 Handleiding
