Fleck 5600 SXT Programmeringshandleiding

Digitale programmering

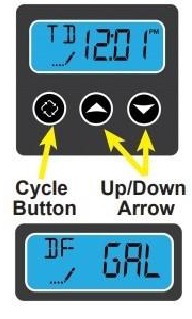

1. Om de programmeermodus te openen, moet je eerst de tijd instellen op 12:01 PM. Gebruik hiervoor de pijl omhoog of pijl omlaag om de tijd te wijzigen. Je ziet TD in de linkerbovenhoek wanneer de tijd wordt ingesteld.
   Nadat je de tijd hebt ingesteld op 12:01 PM
   Let op: Moet in EM staan

   1. Druk één keer op de cycle button (cyclusknop)
   2. Houd de up (omhoog) en down arrow buttons (omlaagpijl) tegelijkertijd ingedrukt totdat het scherm eruitziet zoals in stap 2 hieronder
2. Houd de Up (omhoog) en Down Arrows (omlaagpijlen) tegelijkertijd ongeveer 3 tot 5 seconden ingedrukt totdat je de instelling DF (Display Format) GAL ziet
   De waarde van GAL zou standaard moeten worden weergegeven. Zo niet, gebruik dan de UP (omhoog) of DOWN Arrow (omlaagpijl) om GAL te selecteren.
   Druk op de Cycle button (cyclusknop) om naar de volgende stap te gaan.
3. De volgende instelling die je ziet, is VT (Valve Type). Stel deze in op dF1b (Down flow 1 Backwash).
   Druk op de Cycle button (cyclusknop) om naar de volgende stap te gaan.

4. De volgende instelling die je ziet, is CT (Control Type). Stel deze in op fd (Metered Flow Delayed).
   Druk op de Cycle button (cyclusknop) om naar de volgende stap te gaan.

5. De volgende instelling die je ziet, is NT (Number of Tanks). Stel deze in op 1.
   Druk op de Cycle button (cyclusknop) om naar de volgende stap te gaan.

6. De volgende instelling die je ziet, is C (Capacity). Stel deze in op de capaciteit van uw systeem
   Druk op de Cycle button (cyclusknop) om naar de volgende stap te gaan,


7. De volgende instelling die je ziet, is H (Hardness). Raadpleeg de informatie van je watertest voor deze waarde. Kleppen moeten in GPG (grains per gallon) staan.
   Let op: 1 GPG = 17,1 Mg/L
   Druk op de Cycle button (cyclusknop) om naar de volgende stap te gaan.

8. De volgende instelling die je ziet, is RS (Reserve Selection). Stel de waarde in op SF.
   Druk op de Cycle button (cyclusknop) om naar de volgende stap te gaan.

9. De volgende instelling die je ziet, is SF (Safety Factor). De numerieke waarde die je ziet, verwijst naar het percentage reserve waarbij je systeem regenereert. Als je bijvoorbeeld een systeem hebt dat 1000 gallons zacht water levert en je de Safety Factor instelt op 15 (15%), regenereert je systeem (RT - stap 11) nadat je 85% hebt gebruikt, in plaats van alle 1000 gallons te gebruiken voordat het regenereert. Druk op de Cycle button (cyclusknop) om naar de volgende stap te gaan.

10. De volgende instelling die je ziet, is DO (Day Override). Stel dit in op 14. Druk op de Cycle button (cyclusknop) om naar de volgende stap te gaan.

11. De volgende instelling die je ziet, is RT (Regen me). Standaard staat dit ingesteld op 2:00 AM. Pas deze tijd aan je schema aan, zodat je geen water gebruikt of andere systemen terugspoelt. Het duurt een paar uur voordat je systeem regenereert. Druk op de Cycle button (cyclusknop) om naar de volgende stap te gaan.

12. De volgende instelling die je ziet, is BW (Backwash). Stel de waarde in op 10. Druk op de Cycle button (cyclusknop) om naar de volgende stap te gaan.

13. De volgende instelling die je ziet, is BD (Brine Draw). Stel de waarde in op 60. Druk op de Cycle button (cyclusknop) om naar de volgende stap te gaan.

14. De volgende instelling die je ziet, is RR (Rapid Rinse). Stel de waarde in op 10. Druk op de Cycle button (cyclusknop) om naar de volgende stap te gaan.

15. De volgende instelling die je ziet, is BF (Brine Fill). Raadpleeg de pekelvultabel hieronder. Druk op de Cycle button (cyclusknop) om naar de volgende stap te gaan.
16. De volgende instelling die je ziet, is FM (Flow Meter). Stel de waarde in op PO.7. Druk op de Cycle button (cyclusknop) om te accepteren en je bent helemaal klaar met het programmeren van je Valve (klep).

    Brine Fill Setting	16k	24k	32k	40k	48k	64k	80k
    BF	3	5	6	8	10	12	8

Help 1877 477 5452

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Fleck 5600 SXT Programmeringshandleiding
