Ninebot S (N3M240) handleiding

Veiligheid tijdens het rijden

1. De Ninebot S is een product voor recreatief gebruik. Voordat u de rijvaardigheid onder de knie hebt, moet u oefenen. Noch Ninebot (bedoeld wordt Ninebot (Beijing) Tech Co, Ltd en haar dochterondernemingen en gelieerde ondernemingen), noch Segway Inc is verantwoordelijk voor enig letsel of schade veroorzaakt door de onervarenheid van een bestuurder of het niet opvolgen van de instructies in dit document. Houd er rekening mee dat u het risico kunt verkleinen door alle instructies en waarschuwingen in deze handleiding op te volgen, maar u kunt niet alle risico's uitsluiten. Onthoud dat u bij elke rit op de Ninebot S risico loopt op letsel of de dood door verlies van controle, aanrijdingen en valpartijen. Houd u bij het betreden van openbare ruimten altijd aan de plaatselijke wet- en regelgeving. Net als bij andere voertuigen vereisen hogere snelheden een langere remafstand. Plotseling remmen op gladde oppervlakken kan leiden tot slippen, verlies van evenwicht of valpartijen. Wees voorzichtig en houd altijd een veilige afstand tussen u en andere mensen of voertuigen tijdens het rijden. Wees alert en vertraag bij het betreden van onbekende gebieden.
2. Draag altijd een helm tijdens het rijden. Gebruik een goedgekeurde fiets- of skateboardhelm die goed past met de kinband op zijn plaats en die de achterkant van uw hoofd beschermt.
3. Probeer uw eerste rit niet in een gebied waar u kinderen, voetgangers, huisdieren, voertuigen, fietsen of andere obstakels en potentiële gevaren kunt tegenkomen.
4. Respecteer voetgangers door altijd voorrang te verlenen. Wanneer u een voetganger van voren nadert, blijft u rechts en vertraagt u. Vermijd het opschrikken van voetgangers. Wanneer u van achteren nadert, kondig uzelf dan aan en vertraag tot wandelsnelheid bij het passeren. Passeer waar mogelijk links. Gelieve de plaatselijke verkeerswetten en -voorschriften na te leven.
5. Op plaatsen zonder wet- en regelgeving voor zelfbalancerende elektrische voertuigen, dient u de veiligheidsrichtlijnen in deze handleiding na te leven. Noch Ninebot noch Segway inc. is verantwoordelijk voor enige schade aan eigendommen, persoonlijk letsel/overlijden, ongevallen of juridische geschillen veroorzaakt door schendingen van de veiligheidsinstructies.
6. Sta niemand toe om op uw Ninebot S te rijden tenzij hij/zij deze handleiding zorgvuldig heeft gelezen, de veiligheidsvideo heeft bekeken en de New Rider Tutorial in de Segway Ninebot App heeft gevolgd. De veiligheid van nieuwe rijders is uw verantwoordelijkheid. Help nieuwe rijders totdat ze vertrouwd zijn met de basisbediening van de Ninebot S. Zorg ervoor dat elke nieuwe rijder een helm en andere beschermende uitrusting draagt.
7. Controleer voor elke rit op losse bevestigingsmiddelen, beschadigde onderdelen en een lage bandenspanning. Als de Ninebot S abnormale geluiden maakt of een alarm signaleert, stop dan onmiddellijk met rijden. Diagnoseer uw Ninebot S via de Segway Ninebot App en neem contact op met uw dealer/distributeur voor service.
8. Wees alert! Scan zowel ver vooruit als voor de Ninebot S —uw ogen zijn uw beste hulpmiddel om veilig obstakels en oppervlakken met weinig grip te vermijden (inclusief, maar niet beperkt tot, natte grond, los zand, los grind en ijs).
9. Om het risico op letsel te verminderen, moet u alle "LET OP" en "WAARSCHUWING"-mededelingen in dit document lezen en opvolgen. Rijd niet met een onveilige snelheid. U mag onder geen enkele omstandigheid op wegen met motorvoertuigen rijden. De fabrikant raadt aan dat rijders 16+ jaar oud zijn. Volg altijd deze veiligheidsinstructies:
   1. Personen die niet op de Ninebot S mogen rijden, zijn onder meer:
      1. Iedereen die onder invloed is van alcohol of drugs
      2. Iedereen die lijdt aan een ziekte die hen in gevaar brengt als ze zich inspannen
      3. Iedereen die problemen heeft met evenwicht of met motorische vaardigheden die hun vermogen om het evenwicht te bewaren zouden belemmeren
      4. Iedereen wiens lengte of gewicht buiten de vermelde grenzen valt (zie Specificaties)
      5. zwangere vrouwen
   2. Bestuurders onder de 16 jaar moeten onder toezicht van een volwassene rijden
   3. Houd u aan de lokale wet- en regelgeving bij het rijden met dit product. Rijd niet waar dit verboden is door de lokale wetgeving
   4. Om veilig te kunnen rijden, moet u duidelijk kunnen zien wat er voor u ligt en moet u duidelijk zichtbaar zijn voor anderen
   5. Rijd niet in de sneeuw, in de regen of op wegen die nat, modderig, ijzig of om welke reden dan ook glad zijn. Rijd niet over obstakels (zand, los grind of stokken). Dit kan leiden tot verlies van evenwicht of grip en kan een val veroorzaken
   6. Niet plotseling versnellen of vertragen. Niet versnellen wanneer de Ninebot S achterover helt of een alarm laat horen. Probeer de snelheidsbegrenzer niet te overrulen
10. Probeer uw Ninebot S niet op te laden als de oplader of het stopcontact nat is
11. Gebruik, net als bij elk elektronisch apparaat, een overspanningsbeveiliging bij het opladen om uw Ninebot S te beschermen tegen schade door stroompieken en spanningspieken. Gebruik alleen de door Ninebot geleverde oplader. Gebruik geen oplader van een ander product
12. Gebruik alleen door Ninebot of Ninebot goedgekeurde onderdelen en accessoires. Wijzig uw Ninebot S niet. Wijzigingen aan uw Ninebot S kunnen de werking van de Ninebot S belemmeren, kunnen leiden tot ernstig letsel en/of schade en kunnen de beperkte garantie ongeldig maken
13. Ga niet op de stuurstang zitten. Dit kan leiden tot ernstig letsel en/of schade aan uw Ninebot S

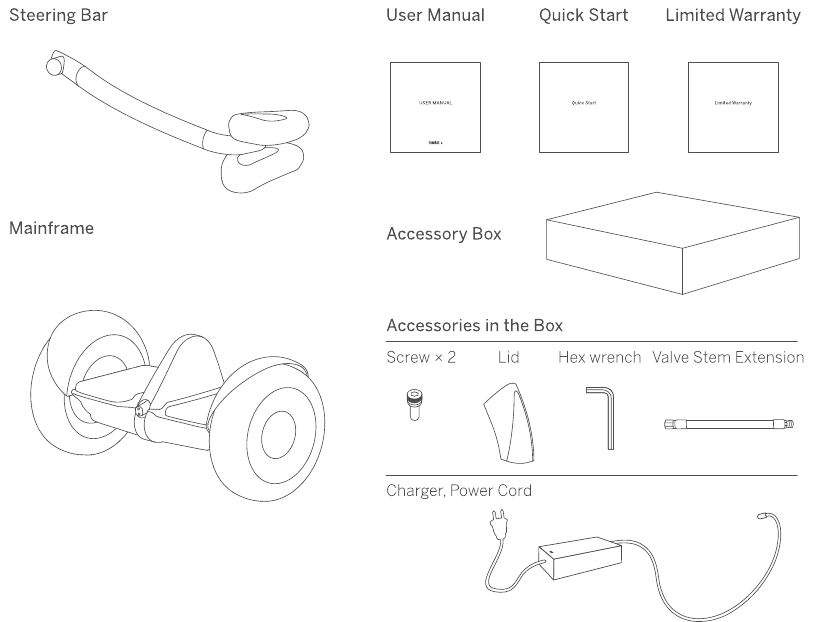

Paklijst

Controleer bij het uitpakken van uw Ninebot S of de bovenstaande items in het pakket zijn opgenomen. Als er onderdelen ontbreken, neem dan contact op met uw dealer/distributeur of stuur een e-mail naar technicalsupport@segway com Nadat u hebt gecontroleerd of alle onderdelen aanwezig en in goede staat zijn, kunt u uw nieuwe Ninebot S monteren. Bewaar de doos en het verpakkingsmateriaal voor het geval u uw Ninebot S in de toekomst moet verzenden. Vergeet niet om uw Ninebot S uit te schakelen en de oplaadkabel los te koppelen voordat u montageaccessoires monteert of het hoofdframe reinigt

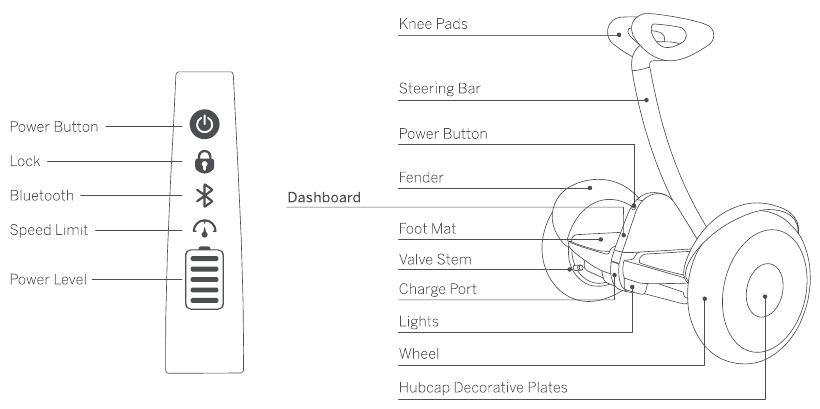

Diagram

Power Button (Aanknop)
Schakel in/uit. De Ninebot S wordt automatisch uitgeschakeld wanneer deze 10 minuten inactief is, of wanneer deze langer dan 30 seconden plat (horizontaal) ligt

Lock (Vergrendelen)
Schakel de vergrendelmodus in via de App. De Ninebot S trilt. laat zijn lampen knipperen. en laat een alarm horen als iemand hem verplaatst. De App geeft ook een alarm. De Ninebot S zal niet in evenwicht zijn in de vergrendelmodus

Bluetooth
Wanneer Bluetooth is ingeschakeld maar niet is verbonden met een smart phone, knippert dit pictogram. Wanneer de Segway Ninebot App is verbonden met de Ninebot S, brandt dit pictogram continu

Speed Limit (Snelheidslimiet)
Schakel de snelheidslimietmodus in en pas deze aan via de App. Wanneer het pictogram brandt, is de Ninebot S beperkt tot 7 km/u. Deze snelheidslimiet kan worden aangepast in de App. Naarmate u de snelheidslimiet nadert, kantelt de Ninebot S naar achteren

Power Level (Vermogensniveau)
Geeft de resterende batterijduur aan. Wanneer de batterij bijna leeg is, knippert dit pictogram en piept de Ninebot S, wat aangeeft dat u uw Ninebot S moet opladen. Wanneer minder dan 30%, zal uw Ninebot S geleidelijk de maximale snelheidslimiet verlagen. Gebruik de App om het resterende vermogen en de geschatte resterende actieradius af te lezen

Monteren

1. Steek de stuurstang in de stuuraansluiting aan de achterkant van het hoofdframe

2. Installeer de twee schroeven. Draai ze stevig vast met de meegeleverde inbussleutel

3. Klik het deksel stevig vast en hoor het geluid van "klik" (klikken)


Controleer de AAN/UIT-status na montage

Voor uw veiligheid is uw Ninebot S op dit moment niet geactiveerd en piept hij af en toe na het inschakelen. Totdat hij is geactiveerd, behoudt de Ninebot S een zeer lage rijsnelheid en stuurgevoeligheid, en mag er niet mee worden gereden. Installeer de Segway Ninebot App op uw mobiele apparaat (met Bluetooth 4.2 of hoger), maak verbinding met de Ninebot S via Bluetooth en volg de App-instructies om uw Ninebot S te activeren en volg de trainingsprocedures

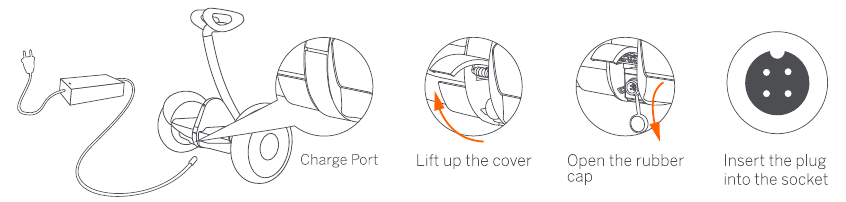

Opladen

Sluit de oplader NIET aan als de oplaadpoort of oplaadkabel nat is. Het batterijpakket mag alleen door volwassenen worden opgeladen

• Uw Ninebot S is volledig opgeladen wanneer de LED op de oplader verandert van rood (opladen) naar groen (druppelladen). Sluit de rubberen dop wanneer u niet oplaadt

Eerste Rit

Er zijn veiligheidsrisico's bij het leren rijden met de Ninebot S. U moet de veiligheidsinstructies lezen en de New Rider Tutorial in de App volgen voordat u uw eerste rit maakt

Voor uw veiligheid is uw Ninebot S op dit moment niet geactiveerd en piept hij af en toe na het inschakelen. Totdat hij is geactiveerd, behoudt de Ninebot S een zeer lage rijsnelheid en stuurgevoeligheid, en mag er niet mee worden gereden. Installeer de App op uw mobiele apparaat (met Bluetooth 4.2 of hoger), maak verbinding met de Ninebot S via Bluetooth en volg de App-instructies om uw Ninebot S te activeren en volg de trainingsprocedures.

Scan de QR-code om de App te downloaden (iOS 8.0 of hoger, Android^TM 4.3 of hoger).

1. Installeer de App en registreer/log in

2. Schakel de Ninebot S in. Het Bluetooth-pictogram dat knippert, geeft aan dat de Ninebot S wacht op een verbinding

3. Klik in de APP op Vehicle (Voertuig), scan en selecteer uw Ninebot S. De Ninebot S zil piepen wanneer de verbinding succesvol is. Het Bluetooth-pictogram stopt met knipperen en blijft branden


Leren rijden

De berijder moet 40-100 kg wegen en 130-200 m lang zijn

Draag een goedgekeurde helm en andere beschermende uitrusting om mogelijke letsel te minimaliseren

1. Ga naar een groot open gebied en vraag een vriend om u te helpen bij uw eerste rit

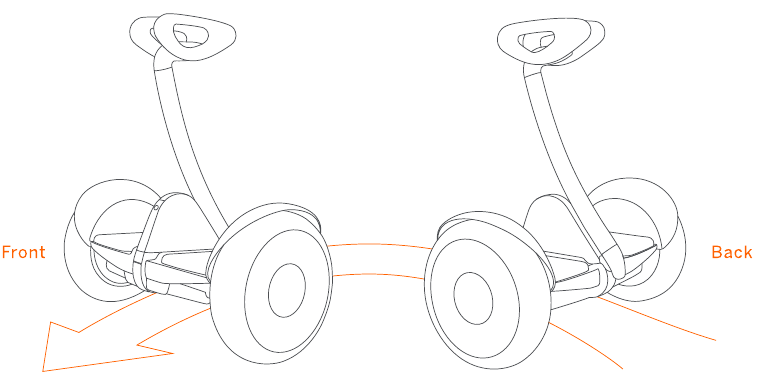

Stap altijd van de achterkant van de Ninebot S op/af

Na activering leidt de App u door de New Rider Tutorial. Volg de instructies in de App en in deze handleiding
OPMERKING
U moet eerst de Segway Ninebot App downloaden op uw mobile apparaat. De App leidt u door de New Rider Tutorial

Voor uw veiligheid zal de Ninebot S de maximale snelheid beperken tot 7 km/u totdat u de New Rider Tutorial hebt voltooid. Voor de eerste 1 km na het voltooien van de New Rider Tutorial, zal de maximale snelheid beperkt zijn tot 10 km/u, waarna u de snelheidsbegrenzer via de App kunt uitschakelen en een maximale snelheid van 16 km/u kunt bereiken

2. Plaats een voet op de voetmat, met uw andere voet nog steeds op de grond die uw gewicht draagt. Druk niet met uw been op de stuurstang

3. Verplaats uw gewicht langzaam naar de Ninebot S. De unit piept en geeft aan dat deze nu in de evenwichtsmodus staat. Stap langzaam op met uw andere voet

4. Ga staan met uw gewicht gelijkmatig verdeeld over beide voeten en ontspan, kijk recht vooruit

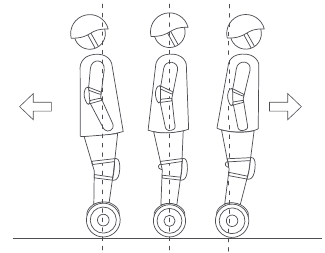

5. Leun uw lichaam voorzichtig naar voren en naar achteren om uw beweging te controleren

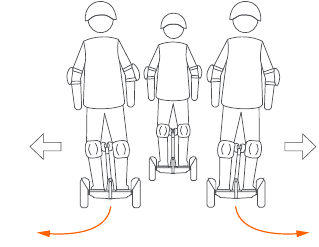

6. Om te draaien, leunt u voorzichtig naar links of rechts tegen de stuurstang


Waarschuwingen

U moet de waarschuwingen en veilige rij-instructies in deze handleiding lezen en begrijpen voordat u probeert op de Ninebot S te rijden. Het niet opvolgen van deze waarschuwingen kan leiden tot de dood of ernstig letsel als gevolg van: verlies van evenwicht, grip en/of controle; botsingen; en vallen

Vermijd contact met obstakels met de band/het wiel

Houd bij het oversteken van kleine hobbels of oneffen terrein een gematigde snelheid van 3-10 km/u aan en houd uw knieën gebogen. Ga niet te langzaam of te snel; anders kunt u de controle verliezen en vallen

Let op je hoofd bij het passeren van deuropeningen

Vermijd hellingen steiler dan 15^o, anders kunt u de grip verliezen

Rijd niet door plassen of andere watermassa's. Word niet nat

Rijd niet op openbare wegen, snelwegen of straten

Geef geen gas als de Ninebat S achterover kantelt of een alarm laat horen. Probeer de snelheidsbegrenzer niet te overrulen

Versnel of vertraag niet abrupt. Leun niet meer dan 5^o en versnel/verlaag niet sneller dan 4 km/u/s

De Ninebot S is slechts voor één rijder. Rijd niet met z'n tweeën en vervoer geen passagiers. Vervoer geen kind. Rijd niet als u zwanger bent

Rijd niet over gaten. stoepranden, trappen. of andere obstakels

Schommel niet heen en weer en verplaats uw gewicht niet abrupt

U moet de waarschuwingen en veilige rij-instructies in deze handleiding lezen en begrijpen voordat u probeert op de Ninebot S te rijden

Probeer geen stunts van welke aard dan ook. Houd altijd beide voeten op de voetmatten

Houd te allen tijde contact met de grond. Spring niet en probeer geen stunts uit te halen

Rijd niet op oppervlakken met weinig grip (inclusief, maar niet beperkt tot, natte grond, los zand, los grind en ijs)

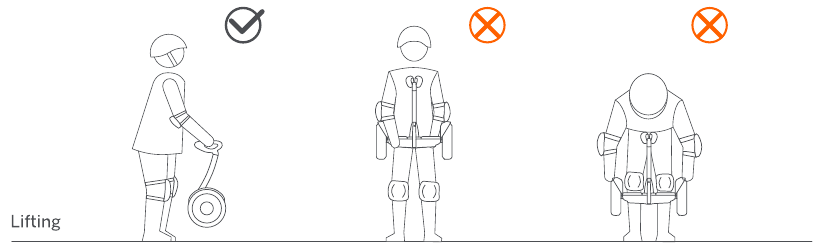

Optillen en de ondersteuningsmodus

Voor uw veiligheid wordt de motor uitgeschakeld wanneer de Ninebot S in Balance Made van de grond wordt getild. Wanneer de Ninebot S weer wordt neergezet, begint deze weer te balanceren. Til de Ninebot S niet op aan de tenders of mainframe; u loopt het risico uw vingers/handen te beknellen of te verwonden. Til de Ninebot S op via de stuurstang, zoals hierboven weergegeven

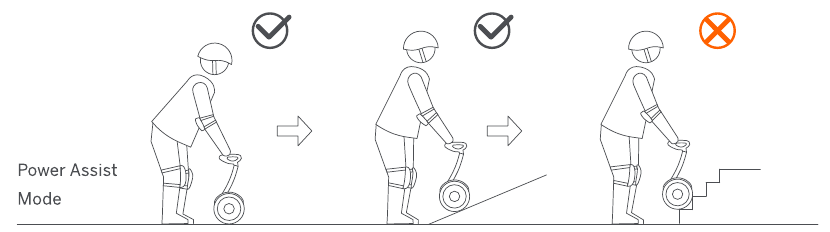

Wanneer uw Ninebot S is ingeschakeld, maar er geen berijder op staat, bevindt deze zich in de Power Assist Mode (ondersteuningsmodus). Stuur de Ninebot S over gladde oppervlakken met behulp van de stuurstang. Leid hem niet de trap op, over kuilen, over grote gebarsten/oneffen oppervlakken of over andere obstakels; leid uw Ninebot S om het obstakel heen of draag hem over het obstakel heen, zoals hierboven weergegeven

Onderhoud

Uw Ninebot S reinigen en opbergen
Gebruik een zachte, natte doek om de mainframe schoon te vegen. Moeilijk te verwijderen vuil kan worden geschrobd met een tandenborstel en tandpasta en vervolgens worden gereinigd met een zachte, natte doek

OPMERKING
De IP-waarde van de mainframe is IP54, de P-waarde van de batterij is IPX6. Was uw Ninebot S niet met alcohol, benzine. aceton. of andere corrosieve/vluchtige oplosmiddelen. Deze stoffen kunnen het uiterlijk en de interne structuur van uw Ninebot S beschadigen. Was uw Ninebot S niet met een hogedrukreiniger of hogedrukslang

Langdurige blootstelling aan uv-stralen, regen en de elementen kan de behuizingsmaterialen beschadigen. Bewaar het apparaat binnenshuis wanneer het niet in gebruik is of tijdens het opladen.

Zorg ervoor dat de Ninebot S is uitgeschakeld, de oplaadkabel is losgekoppeld en de rubberen dop op de oplaadpoort goed is afgesloten voordat u gaat schoonmaken: anders kunt u zich blootstellen aan een elektrische schok of de elektronische componenten beschadigen. Bewaar uw Ninebot S op een koele, droge plaats. Bewaar het niet langdurig buiten. Blootstelling aan zonlicht en extreme temperaturen (zowel warm als koud) versnelt het verouderingsproces van de plastic onderdelen en kan de levensduur van de batterij verkorten.

Onderhoud batterijpakket
Bewaar of laad de batterij niet op bij temperaturen buiten de vermelde limieten (zie Specificaties). Stel de batterij niet bloot aan vuur. Gooi de batterij niet weg en vernietig deze niet. Raadpleeg uw lokale wetten en voorschriften met betrekking tot het recyclen en/of verwijderen van batterijen

Een goed onderhouden batterij kan zelfs na vele kilometers rijden goed presteren. Laad de batterij na elke rit op en vermijd het volledig leegmaken van de batterij. Bij gebruik bij kamertemperatuur (22 °C) zijn het bereik en de prestaties van de batterij optimaal: terwijl gebruik bij temperaturen onder 0 °C het bereik en de prestaties kan verminderen. Meestal kan bij -20 °C het bereik de helft zijn van dat van dezelfde batterij bij 22 °C. Het bereik van de batterij herstelt zich wanneer de temperatuur stijgt

OPMERKING
Een volledig opgeladen batterij moet de lading doorgaans 120-180 dagen in stand-bymodus behouden. Vergeet niet om de batterij na elk gebruik op te laden. Het volledig leegmaken van de batterij kan permanente schade aan de batterij veroorzaken. De elektronica in de batterij registreert de laad-ontlaadtoestand van de batterij: schade veroorzaakt door overladen of te weinig opladen valt niet onder de beperkte garantie

Probeer de batterij niet te demonteren. Brandgevaar. Geen door de gebruiker te onderhouden onderdelen

Rijd niet als de omgevingstemperatuur buiten de bedrijfstemperatuur van de machine ligt (zie Specificaties), omdat een te lage/hoge temperatuur het maximale vermogen/koppel beperkt. Dit kan leiden tot persoonlijk letsel of materiële schade als gevolg van uitglijden of vallen

Aanbevolen bandenspanning
Pomp banden op tot 3,1-3,4 bar. Pomp beide banden gelijkmatig op

Specificaties

Categorie	Item	N3M240 Parameters
Afmetingen	Lengte x breedte	260x548 (mm)
	Hoogte [1]	595 (mm)
Gewicht	Laadvermogen	88-220 lbs (40-100 kg)
	Nettogewicht	Ongeveer 28 lbs (12 8 kg)
Vereisten voor de berijder	Leeftijd	16 — 50 jaar
	Lengte	4'3"-6'6" (130--200 crn)
Voertuig	Maximumsnelheid	Ongeveer 10 mph (16 km/h)
	Typisch bereik [2]	Ongeveer 13 7 mi (22 km)
	Maximale helling	Ongeveer 150
	Beginnersmodus	Wordt automatisch uitgeschakeld nadat je 1 km hebt afgelegd. Je kunt op elk moment via de App opnieuw naar de beginnersmodus gaan
	Begaanbaar terrein	Harde wegen, vlakke betonnen wegen, hellingen van minder dan 15 graden, treden die niet hoger zijn dan 1 cm en kuilen die niet breder zijn dan 3 cm
	Bedrijfstemperatuur	14-104F (-10-40C)
	Opslagtemperatuur	-4-122F (-20-50C)
	Toegestane laadtemperatuur	32-104'F (0-406C)
	IP-classificatie	IP54
Batterijpakket	Nominale spanning	54,8 V
	Maximale laadspanning	59,5 V
	Nominale capaciteit	236 Wh
	Slimme BMS	Overspanning/onderspanning/kortsluiting/oververhittingsbeveiliging. Automatische slaapstand/ontwaken. Gedetailleerde informatie over de batterij kan worden gecontroleerd met de App
	Maximaal continu ontladingsvermogen [3]	1000W
	Laadtemperatuur	32-1040F (0-40C)
Motor	Nominaal vermogen	400x2W
	Maximaal vermogen	800x2W
App-verbinding	Compatibel met	Android 4 3, iOS 8.0 of hoger
	Draadloze connectiviteit	Bluetooth 4.2

[1] Voertuighoogte: De afstand van de grond tot het hoogste punt van de voertuigcarrosserie

[2] Typisch bereik: Getest tijdens het rijden onder vol vermogen. 154 lbs (70 kg) belasting. 77F (25C), 9 3 mph (15 km/h) gemiddelde snelheid op verharde wegen

[3] Continu ontladingsvermogen: Getest onder vol vermogen bij 77F (25C). De waarde verandert met de temperatuur en de resterende batterijcapaciteit. Het continue ontladingsvermogen daalt bijvoorbeeld tot -80% van de maximale waarde bij 10% resterende batterijcapaciteit, en het continue ontladingsvermogen daalt tot -70% van de maximale waarde bij 32 'F (0C)

Opmerking: Het tildesymbool (-) geeft aan dat het volgende getal een schatting is

Oplader	Modelnummer	HT - A10 - 120W-59.5V
	Fabrikant	Chingmi (Beijing) Technology Co Ltd
	Ingangsspanning	100-240V'
	Uitgangsspanning	Ongeveer 59.5
	Nominaal vermogen	120 W
	Oplaadtijd	Ongeveer 3 uur
	Uitgangsstroom	2A
	Laadtemperatuur	32—104F (0-40C)
	Naleving	FCC/UL

Contact

Neem contact met ons op als je problemen ondervindt met betrekking tot rijden, onderhoud en veiligheid of fouten/defecten met je Ninebot S

Segway Inc.
14 Technology Drive. Bedford, NH 03110, USA
Tel: 1-603-222-6000
Fax: 1-603-222-6001
Gratis nummer: 1 866-473-4929
E-mail Verkoop: customeroperation@segway.com
E-mail Service: technicalsupport@segway.com

Website: www.segway.com

Houd het serienummer van je Ninebot S bij de hand wanneer je contact opneemt met Segway

Je kunt het serienummer van je Ninebot S vinden aan de onderkant
