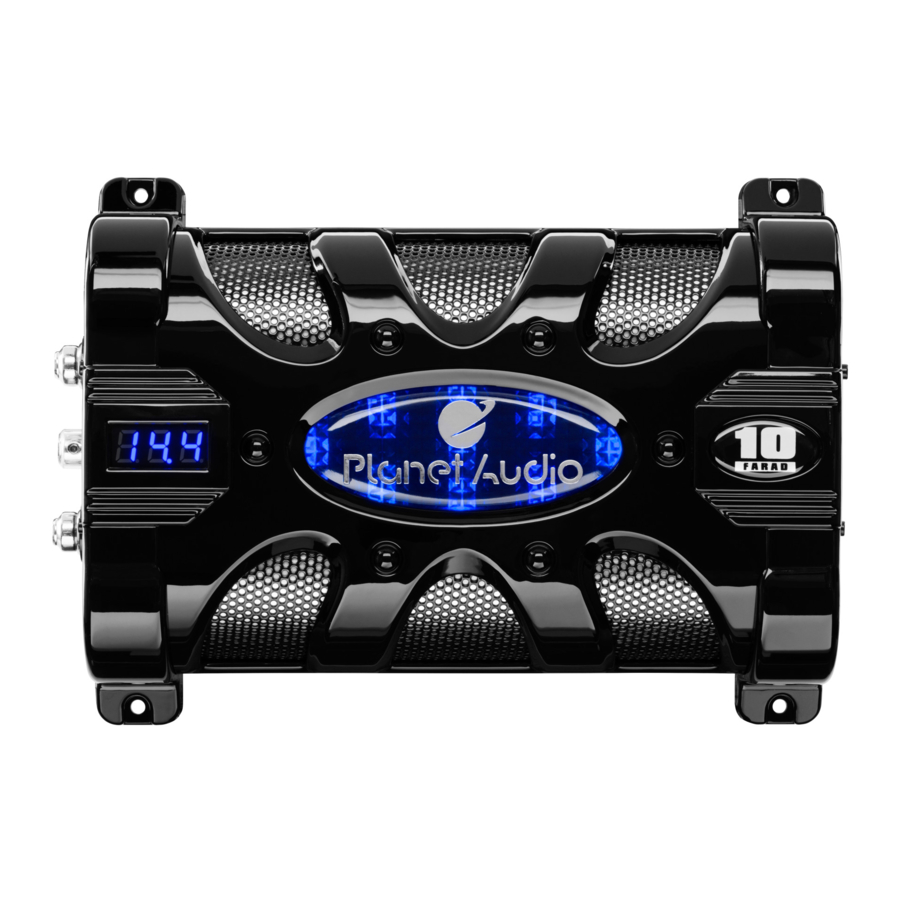

Planet Audio PC10F, PC20F Handleiding

Waarom het apparaat gebruiken

Deze vermogenscapaciteit is een energieopslagapparaat. Het is ontworpen om het laadsysteem van uw auto aan te vullen, wanneer uw audioversterker een hoge stroomvraag stelt. Dit gebeurt bijvoorbeeld wanneer de muziek die u afspeelt een luid, voorbijgaand, diep bassignaal bevat.

De algehele basrespons van uw systeem wordt verbeterd door dit apparaat te gebruiken. Aangezien autobatterijen niet zijn ontworpen om de stroom te leveren die vereist is door moderne autoradiosystemen, is een condensator zoals deze, die in staat is om op aanvraag extreem snel te ontladen, een logische toevoeging aan uw audiosysteem.

Bovendien kan deze condensator de wisselspanning uitfilteren die in de voeding van de versterker wordt geïnduceerd. Indien niet gecontroleerd, kan deze spanning hoorbare ruis in het geluidssysteem veroorzaken. Het wordt aanbevolen om een condensator te gebruiken met een minimum van één microfarad (IF) voor elke 500 watt aan versterkervermogen. (u kunt nooit te veel capaciteit hebben voor een audiosysteem).

De Planet Audio condensatoren zijn voorzien van een digitale spanningsweergave.

Functies

Uw nieuwe vermogenscondensatorsysteem beschikt over het volgende:

• 3-cijferige, superheldere blauwe LED-spanningsmeter
• Spanningsmeting nauwkeurig tot +/- 0,1 VDC
• Blauw verlicht venster
• Waarschuwingstonen voor de volgende gedetecteerde omstandigheden:
  • Verkeerde polariteitsaansluiting
  • Overspanningslimiet (boven 17VDC)
  • Lage batterijspanning (onder 10VDC)

Installatievoorzorgsmaatregelen

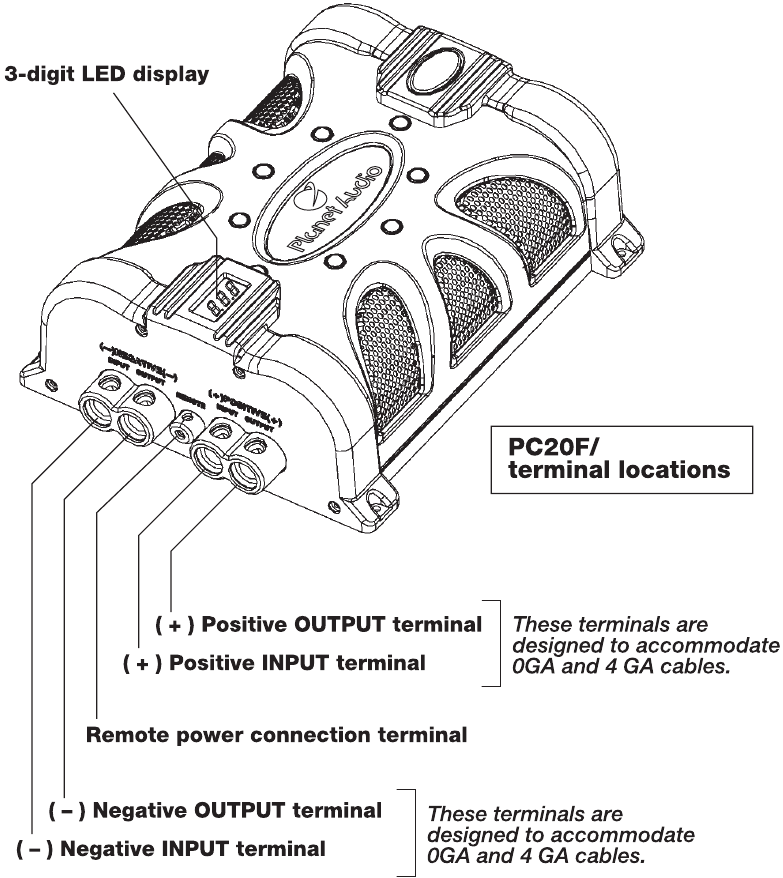

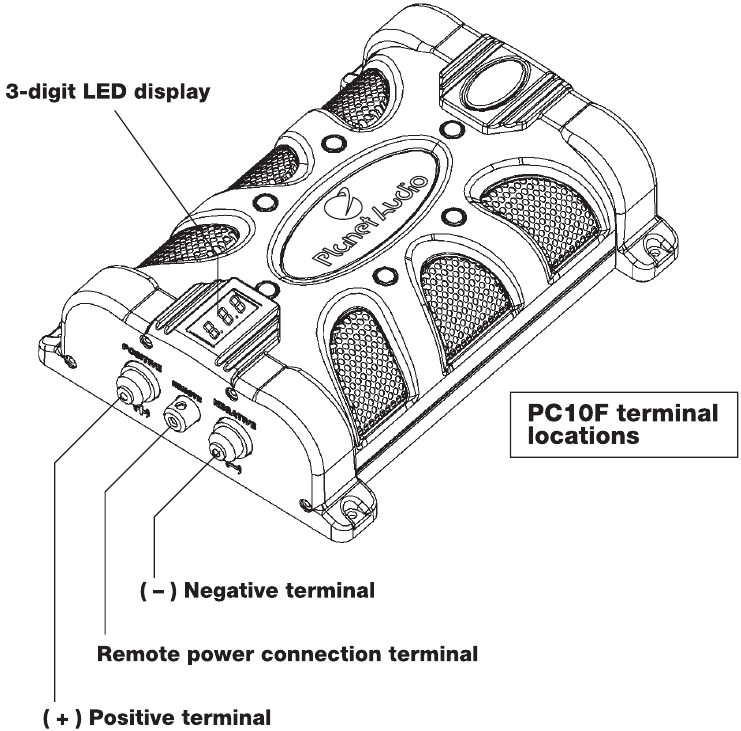

Bestudeer, voordat u de condensator installeert en aansluit, de onderstaande tekening en raak vertrouwd met de fysieke kenmerken van de condensator.
Monteer de condensator stevig met behulp van de meegeleverde hardware. Wees voorzichtig bij het kiezen van een montageplaats om bewegende delen en mogelijke blootstelling aan vocht te vermijden.

Belangrijke opmerking over het apparaat

Deze condensator moet worden opgeladen VOORDAT u de STROOM- en MASSAkabel op de condensator aansluit.
Als u de condensator niet oplaadt, ontstaat er een grote vonk die wordt gegenereerd door de snelle instroom van stroom, wat erg gevaarlijk kan zijn.

Elektrische aansluitingen

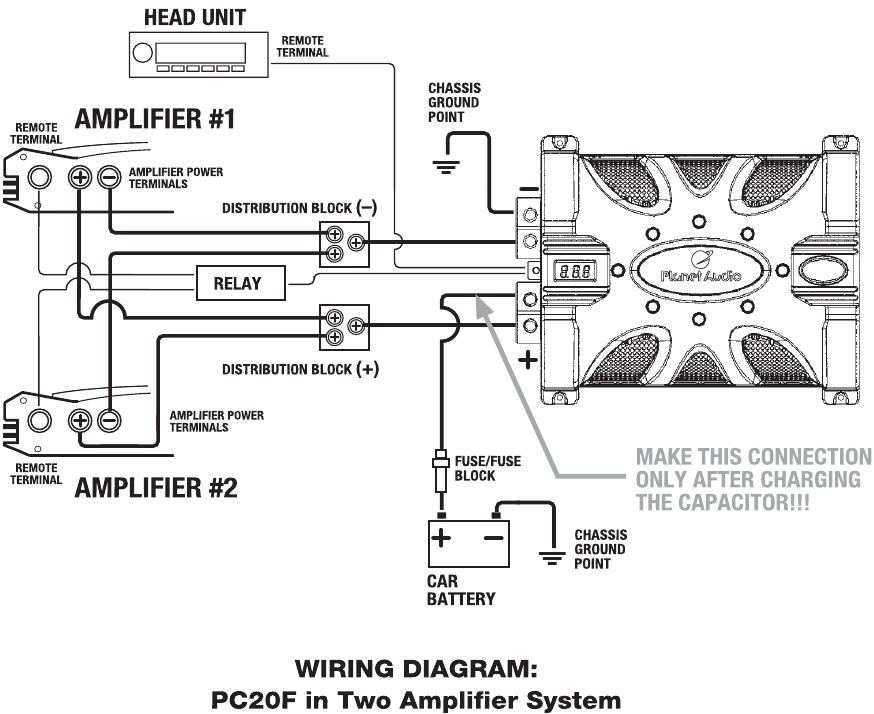

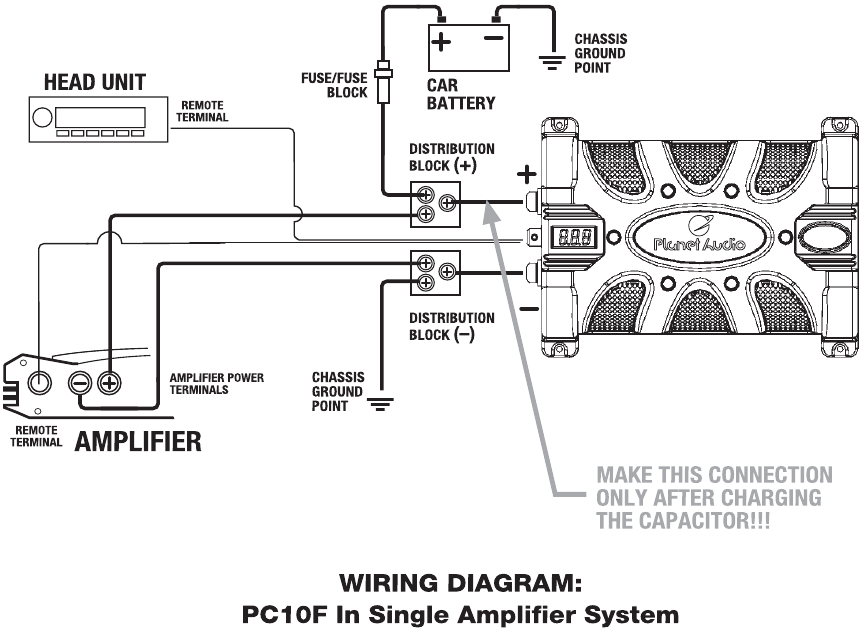

Maak alle bedradingsaansluitingen zoals weergegeven in het diagram, maar bevestig de inkomende positieve kabel niet aan de positieve aansluiting van de condensator.

Sluit de positieve aansluiting pas aan na het volgen van de instructies voor het opladen van het apparaat.

Het apparaat opladen

Zoals eerder opgemerkt, maakt u alle aansluitingen volgens de bovenstaande diagram(men), BEHALVE voor de POSITIEVE (+) aansluiting op de condensator. Volg deze stappen om de condensator op te laden:

1. Pak de kabel op die afkomstig is van de POSITIEVE (+) batterijaansluiting.

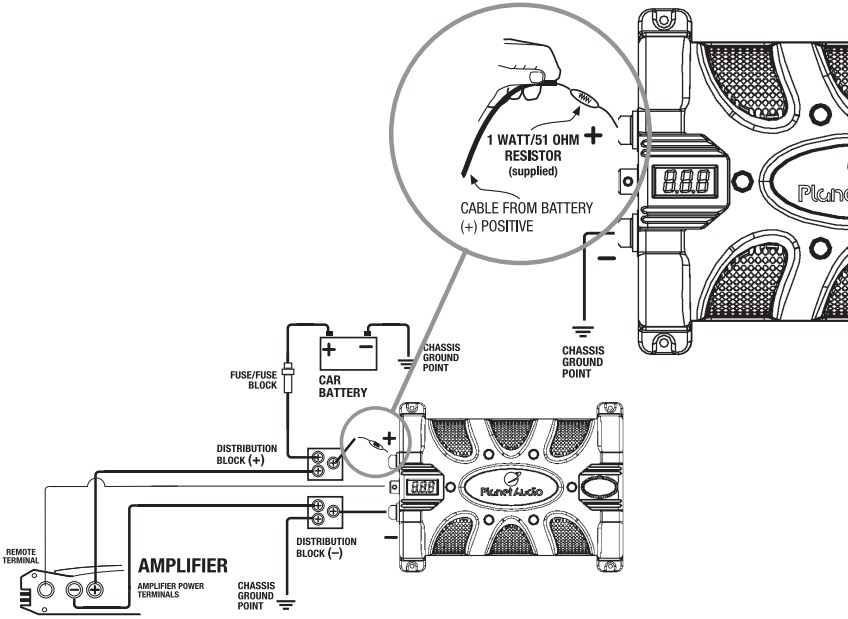

2. Plaats de meegeleverde laadweerstand tussen het uiteinde van deze kabel en de positieve aansluiting van de condensator. De condensator begint met opladen. Het opladen duurt over het algemeen 5-60 seconden. Tijdens het opladen zal de spanning die wordt weergegeven in de 3-cijferige display snel stijgen en vervolgens vertragen naarmate deze de spanning van de batterij van uw voertuig nadert. Wanneer de batterij volledig is opgeladen, stopt de weergegeven spanning met stijgen.
   Als u een voltmeter heeft, kunt u eerst de spanning van uw autobatterij meten. Dan weet u met zekerheid dat de condensator volledig is opgeladen.

Tijdens het opladen wordt de weerstand heet. Dit is normaal, maar wees voorzichtig tijdens het laadproces.

3. Nadat het opladen is voltooid, verwijdert u de weerstand van de inkomende positieve kabel en sluit u deze ONMIDDELLIJK aan op de positieve aansluiting van de condensator.
   Het installatie- en laadproces is nu voltooid en u kunt uw audiosysteem gaan gebruiken en genieten van de voordelen van uw nieuwe systeemverbetering.

Het bovenstaande diagram toont een PC10F. Op de PC20F is de polariteit van de condensatoraansluitingen omgekeerd!

Het apparaat ontladen

Verwijder de condensator nooit zonder de opgeslagen stroom te ontladen. Het kan een gevaarlijke elektrische schok geven, zelfs na het loskoppelen.

Volg deze stappen om de condensator veilig te ontladen en los te koppelen:

1. Koppel kabels los van de condensator in de volgende volgorde:
   POSITIEVE kabel
   MASSAkabel
   AFSTANDSBEDIENINGskabel

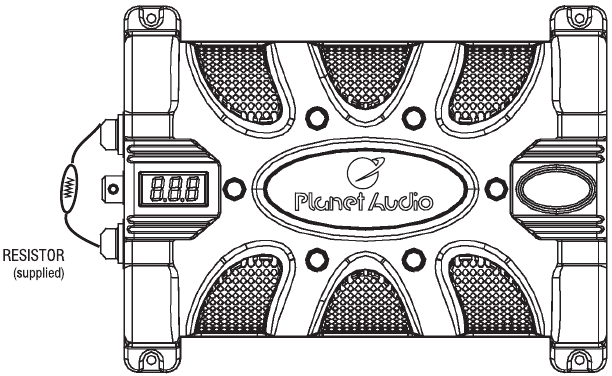

2. Raak met behulp van de meegeleverde weerstand de ene aansluiting aan de POSITIEVE (+) aansluiting en de andere aansluiting aan de NEGATIEVE (-) aansluiting.


Tijdens het ontladen wordt de weerstand heet. Dit is normaal, maar wees voorzichtig tijdens het ontlaadproces.

Na 1-5 minuten is de condensator ontladen (het display toont 0,00V) en kunt u hem veilig verwijderen en hanteren.

Specificaties

Alle specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Algemene voorzorgsmaatregelen

Maak, voordat u uw nieuwe condensator installeert en gebruikt, vertrouwd met alle informatie in deze handleiding.
Bewaar deze handleiding op een veilige plaats voor toekomstig gebruik.

• Open of probeer dit apparaat niet zelf te repareren. Er zijn gevaarlijke hoogspanningen aanwezig die kunnen leiden tot elektrische schokken. Laat alle reparaties over aan een gekwalificeerde servicemonteur.
• Om het risico op elektrische schokken of schade aan het apparaat te voorkomen, mag u niet toestaan dat deze apparatuur vochtig of nat wordt door water of dranken. Als dit toch gebeurt, trek dan onmiddellijk de stekker uit het stopcontact en stuur het product zo snel mogelijk naar uw lokale dealer of servicecentrum.
• Als er rook of een vreemde geur aanwezig is tijdens gebruik of als er schade is aan een van de omhulsels van de componenten, trek dan onmiddellijk de stekker uit het stopcontact en stuur het product zo snel mogelijk naar uw lokale dealer of servicecentrum.

ELEKTRISCH GEVAAR! Open de behuizing van dit product niet. Er zijn gevaarlijke spanningen aanwezig in het apparaat. Er bevinden zich geen door de gebruiker te onderhouden onderdelen in het apparaat.

Deze vermogenscondensator kan exploderen en ernstig letsel of de dood veroorzaken als hij wordt misbruikt of verkeerd is aangesloten.
Raadpleeg deze installatiehandleiding voor de juiste procedures bij het maken van aansluitingen en voor het opladen en ontladen van de condensator. Stel de condensator nooit bloot aan hogere spanningen dan gespecificeerd!
