Vertiv Liebert PSA5 Handleiding

BELANGRIJKE VEILIGHEIDSINFORMATIE

Deze handleiding bevat belangrijke veiligheidsinstructies die moeten worden gevolgd tijdens de installatie en het onderhoud van de UPS en batterijen. Lees deze handleiding en de veiligheids- en regelgevingsinformatie, beschikbaar op https://www.vertivco.com/ComplianceRegulatoryInfo, grondig door voordat u probeert deze UPS te installeren, aan te sluiten of te bedienen.

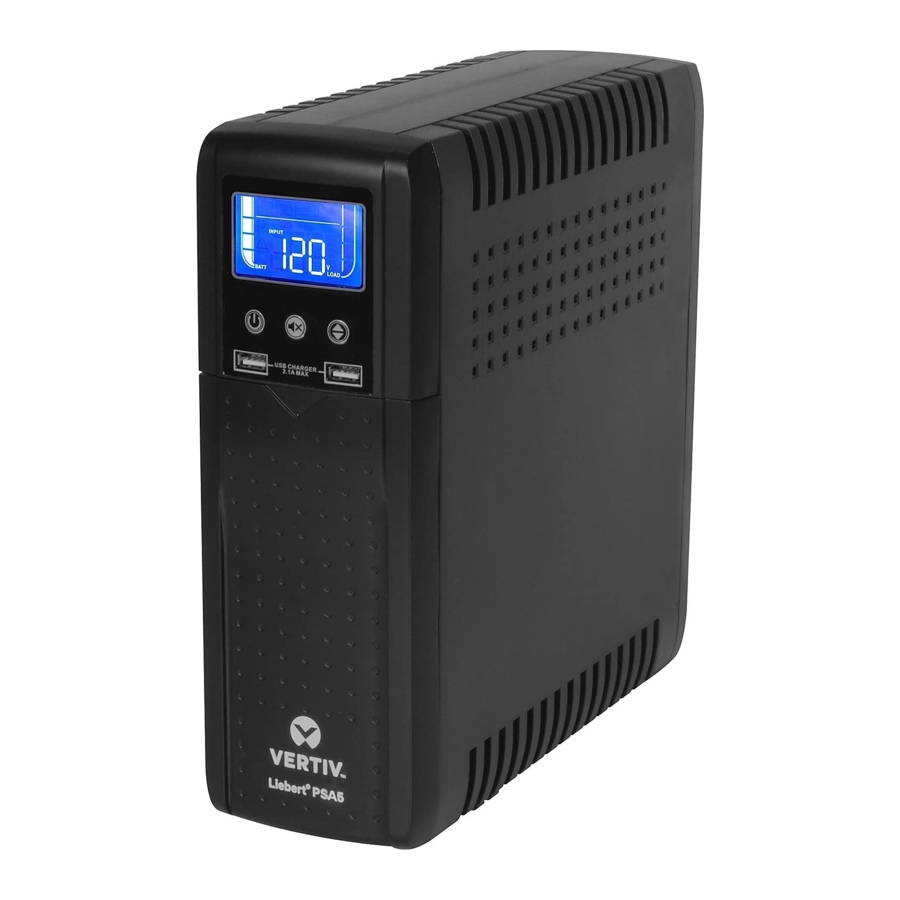

PRODUCTBESCHRIJVING

De Liebert PSA5 is een voordelige, line-interactieve UPS die is ontworpen met de functies die u nodig hebt en biedt betrouwbare stroombeveiliging voor kleine computers voor thuis/kantoor, netwerkapparatuur en home-entertainmentapparatuur. De Liebert PSA5 is ontworpen met bedieningselementen voor gebruiksvriendelijke bediening en biedt de looptijd om lopend werk op te slaan.

Beschikbare modellen

Tabel 1.1 PSA5-modellen

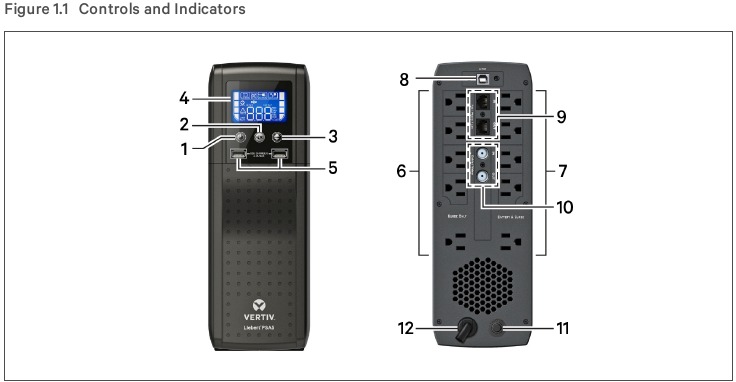

Bedieningselementen en functies op het voor- en achterpaneel

Zie figuur 1.1

INSTALLATIE

Wat is inbegrepen

• USB-kabel; één van 2 m lang
• Coax-kabel; één van 1 m lang
• Beknopte installatiehandleiding
• Richtlijnen voor veiligheid en regelgeving

Uitpakken en inspectie

Pak de UPS uit en voer de volgende controles uit:

• Inspecteer de UPS op transportschade. Als u transportschade aantreft, meld dit dan onmiddellijk aan de vervoerder en uw plaatselijke dealer of uw Vertiv-vertegenwoordiger.
• Controleer de accessoires in de verpakkingslijst. Als er een discrepantie is, neem dan onmiddellijk contact op met uw plaatselijke dealer of uw Vertiv-vertegenwoordiger.

Voorbereiding van de installatie

Installatieomgeving

• Installeer de UPS binnenshuis in een gecontroleerde omgeving, waar deze niet per ongeluk kan worden uitgeschakeld. De installatieomgeving moet voldoen aan de specificaties die worden vermeld in Specificaties.
• Plaats hem in een gebied met onbeperkte luchtstroom rond het apparaat, uit de buurt van water, brandbare vloeistoffen, gassen, corrosieve stoffen en geleidende verontreinigingen. Vermijd direct zonlicht.
• Het stopcontact moet in de buurt en gemakkelijk bereikbaar zijn.
• Deze UPS is niet bedoeld voor gebruik in een computerruimte zoals gedefinieerd in de norm voor de bescherming van elektronische computer-/gegevensverwerkingsapparatuur ANSI/NFPA 75.

OPMERKING: Het gebruik van de UPS bij temperaturen boven 25 °C (77 °F) verkort de levensduur van de batterij.

Installatieafstanden

Houd minimaal 100 mm (4 inch) vrije ruimte aan de voor- en achterkant aan. Blokkeer de luchtinlaten op het voorpaneel en het achterpaneel niet. Het blokkeren van de luchtinlaten vermindert de ventilatie en warmteafvoer, waardoor de levensduur van de UPS wordt verkort.

Het apparaat installeren

Belastingen aansluiten

De UPS heeft 5 stopcontacten met batterijvoeding en overspanningsbeveiliging en 5 stopcontacten met alleen overspanningsbeveiliging. Steek uw essentiële apparatuur (zoals computer, monitoren, enz.) in de stopcontacten met batterijvoeding en uw minder essentiële apparatuur (zoals printers en andere minder vaak gebruikte randapparatuur) in de stopcontacten met alleen overspanningsbeveiliging.

Aansluiten voor netwerk-/telefoon- of tv-beveiliging

Er is bescherming tegen elektrische pieken naar uw computernetwerk of telefoon. Gebruik de netwerk-/telefoonoverspanningsbeveiligingspoorten op het achterpaneel. Sluit de "IN"-poort aan op de lijn van de wandcontactdoos en de "OUT"-poort op uw apparaatpoort. Het gebruik van deze functie is niet vereist voor een correcte werking van de UPS.
Overspanningsbeveiliging voor uw kabelmodem, DSS-ontvanger of kabel-tv-verbinding is ook beschikbaar via de coaxiale overspanningsbeveiligingspoorten op het achterpaneel. Sluit de "IN"-poort aan op de lijn van de wandcontactdoos en de "OUT"-poort op uw apparaatpoort. Het gebruik van deze functie is niet vereist voor een correcte werking van de UPS.

USB-communicatieverbinding

U kunt de PSA5 via USB op een computer aansluiten, waardoor uw computer onbeheerd en gecontroleerd kan worden afgesloten in geval van een stroomstoring in de UPS. De UPS werkt met de computer met ingebouwde software in het Microsoft Windows-besturingssysteem. Het gebruik van deze functie is niet vereist voor een correcte werking van de UPS. Om deze functie te gebruiken, steekt u de meegeleverde USB-kabel in de USB Type-B-poort op het achterpaneel van de UPS en het andere uiteinde in een open USB-poort op uw computer.

USB-oplaadpoorten

De PSA5 heeft twee gemakkelijk toegankelijke USB Type-A-oplaadpoorten op het voorpaneel. Deze poorten laden telefoons of andere kleine USB-apparaten op. De poorten leveren in totaal maximaal 2,1 A aan stroom, die dynamisch wordt verdeeld over beide poorten. U kunt apparaten op elk moment tijdens de installatie en het gebruik op deze poorten aansluiten.

OPMERKING: Opladen is alleen beschikbaar als de UPS in een aan-modus staat.

AC-ingang aansluiten

Zorg ervoor dat alle belastingen eerst zijn uitgeschakeld. Sluit aan op een voedingsbron/wandcontactdoos die correct is beveiligd door een stroomonderbreker in overeenstemming met de nationale en lokale elektrische voorschriften. Het stopcontact moet geaard zijn. Zie Specificaties voor de classificatie van het netsnoer.

Zodra de UPS op het stopcontact is aangesloten, begint deze de batterij op te laden.

OPMERKING: Hoewel alle voorzorgsmaatregelen zijn getroffen om ervoor te zorgen dat de batterij in goede staat verkeert, raden we aan om de UPS in de AC-ingang te laten zitten en de batterij gedurende ten minste 12 uur op te laden voordat u volledige back-uptijdbescherming biedt bij eventuele afwijkingen in de netvoeding.

WERKING

Werkingsmodi

OPMERKING: In alle volgende modi, inclusief de uit-modus:
De UPS biedt altijd overspanningsbeveiliging en ingangsbeveiliging aan de 5 outlets met batterijback-up en de 5 outlets die alleen overspanningsbeveiliging bieden. De UPS hoeft niet ingeschakeld te zijn om deze beveiliging te bieden. De outlets die alleen overspanningsbeveiliging bieden, hebben altijd hetzelfde spanningsniveau als de ingangsspanning van de UPS, zelfs wanneer de UPS is uitgeschakeld. De outlets die alleen overspanningsbeveiliging bieden, zijn niet spanningsgeregeld, hebben geen batterijback-up en worden niet geschakeld door de UPS.

Uit-modus

De UPS-ingang is aangesloten op een stabiele, nominale bron, maar de outlets met batterijback-up zijn uitgeschakeld. De interne batterijen worden opgeladen.

OPMERKING: De outlets die alleen overspanningsbeveiliging bieden, hebben nog steeds stroom.

Aan/Normale modus

De UPS-ingang is aangesloten op een stabiele, nominale bron en de outlets met batterijback-up zijn ingeschakeld. De interne batterijen worden opgeladen.

Aan/Automatische spanningsregeling-modus

De UPS-ingang is aangesloten, maar de spanningsbron is abnormaal laag (brown-out). De UPS corrigeert automatisch de lage spanning en zorgt ervoor dat de outlets met batterijback-up aan staan met de normale, verwachte spanning. De interne batterijen worden opgeladen.

OPMERKING: De outlets die alleen overspanningsbeveiliging bieden, hebben de abnormaal lage ingangsspanning en apparatuur die op deze outlets is aangesloten, werkt mogelijk niet.

Aan/Batterijmodus

De UPS-ingang is niet aangesloten of de spanningsbron is extreem laag of hoog en onbruikbaar geworden. De UPS schakelt automatisch over op de interne batterij om normale, bruikbare spanning te leveren aan de outlets met batterijback-up.

OPMERKING: De outlets die alleen overspanningsbeveiliging bieden, hebben geen stroom.

Foutmodus

Er is een fout of een fouttoestand opgetreden. De outlets met batterijback-up zijn uitgeschakeld.

OPMERKING: De outlets die alleen overspanningsbeveiliging bieden, hebben mogelijk nog steeds stroom als de UPS-ingang is aangesloten.

Batterij zelftest-modus

De UPS gaat een cyclus van ongeveer 10 seconden in waarin hij de interne batterij test. De outlets met batterijback-up worden nog steeds tijdelijk gevoed door de interne batterij. De zelftestmodus vindt plaats in de volgende gevallen:

• Bij het opstarten van de UPS.
• Automatisch om de 8 weken als een zelfcontrole.
• Handmatig door de aan/uit-knop 3 seconden ingedrukt te houden wanneer het apparaat is ingeschakeld.

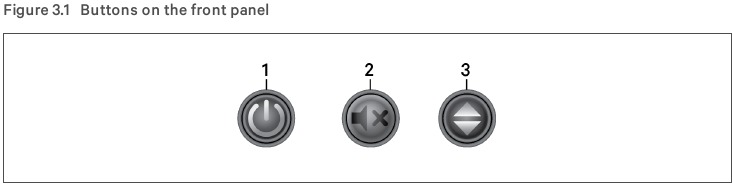

Bedieningselementen

Zie figuur 3.1

Tabel 3.1 Knopbediening

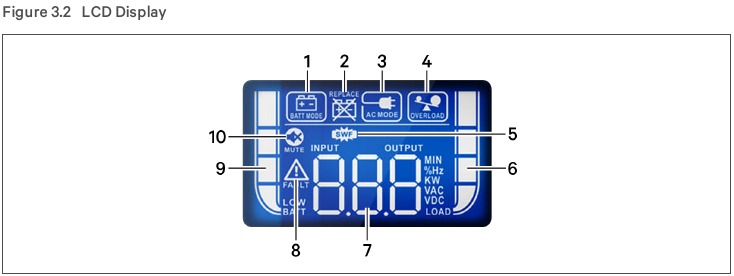

Indicatoren op het displaypaneel

OPMERKING: Het display wordt automatisch uitgeschakeld om energie te besparen. Het display blijft echter aan wanneer er een waarschuwing of fout is om de aandacht op de gebeurtenis te vestigen.

Zie figuur 3.2

Tabel 3.2 Displaypictogrammen en -indicatoren

Hoorbare toonindicatoren

Tabel 3.3 Tonen en pieptonen van de UPS

Waarschuwingen

De UPS heeft drie vroegtijdige waarschuwingsindicatoren waarmee de UPS gedurende een korte periode normaal kan functioneren voordat de uitgangen worden uitgeschakeld.

Tabel 3.4 Waarschuwingsindicatoren en acties

WEERGEGEVEN PICTOGRAM	HOORBARE TOON	BESCHRIJVING	AANBEVOLEN PROBLEEMOPLOSSING
	1 pieptoon per seconde	Overbelasting van de uitgang. De aangesloten apparaten op de UPS-uitgang verbruiken meer stroom dan de UPS-classificatie.	Verminder de belasting tot onder de UPS-classificatie in de specificatietabel, zie Specificaties.
	Constante, continue toon	Fout in de bedrading van de locatie. Er is een probleem gedetecteerd met de outletbedrading waarop de AC-ingang van de UPS is aangesloten.	Schakel de UPS uit en neem contact op met een elektricien om de bedrading te corrigeren. Mogelijke oorzaken zijn dat de lijn en de nulleider zijn omgewisseld of dat er geen aardgeleider is.
	3 pieptonen elke 30 seconden	De batterij is zwak of beschadigd.	Laad de UPS-batterij minimaal 12 uur op of vervang de batterij, zie Batterij vervangen.

Fouten

De UPS geeft foutcodes weer wanneer hij een probleem detecteert en schakelt automatisch de uitgangsspanning uit.

Tabel 3.5 Foutcodes en acties

Normaal opstarten

• Terwijl de UPS is aangesloten op een AC-ingang, houdt u de aan/uit-knop 1 seconde ingedrukt. Er klinkt een lange toon en 2 korte pieptonen terwijl de UPS enkele seconden in de batterij zelftest-modus staat. Na een succesvolle zelftest zijn de outlets ingeschakeld.

Normaal afsluiten

1. Houd de aan/uit-knop 1 seconde ingedrukt.
   De outlets worden uitgeschakeld.
2. Koppel de AC-ingangsstroom los.
3. Verwijder de batterijklep en koppel de batterijconnector los.

Volledig afsluiten

1. Houd de aan/uit-knop 1 seconde ingedrukt.
   De outlets worden uitgeschakeld.
2. Koppel de AC-ingangsstroom los.
3. Verwijder de batterijklep en koppel de batterijconnector los.
   Het apparaat is volledig afgesloten.

ONDERHOUD EN BATTERIJ VERVANGEN

Voorzorgsmaatregelen

Hoewel de PSA5 is ontworpen en vervaardigd om persoonlijke veiligheid te garanderen, kan oneigenlijk gebruik leiden tot elektrische schokken of brand. Om de veiligheid te garanderen, moet u de volgende voorzorgsmaatregelen in acht nemen:

• Schakel de UPS uit en trek de stekker uit het stopcontact voordat u deze schoonmaakt.
• Maak de UPS schoon met een droge doek. Gebruik geen vloeibare of spuitbusreinigers.
• Blokkeer of steek nooit voorwerpen in de ventilatiegaten of andere openingen van de UPS.
• Plaats het UPS-netsnoer niet op een plaats waar het beschadigd kan raken.

Batterij opladen

De batterijen zijn klepgeregeld, niet-morsbaar, loodzuur en moeten opgeladen worden gehouden om hun ontwerpduur te bereiken. De PSA5 laadt de batterijen continu op wanneer deze is aangesloten op het elektriciteitsnet. Als de PSA5 voor langere tijd wordt opgeslagen, raden we aan om de UPS minimaal elke 4 tot 6 maanden 24 uur lang op de ingangsstroom aan te sluiten om ervoor te zorgen dat de batterijen volledig worden opgeladen.

Batterij vervangen

Voordat u verdergaat, dient u de veiligheidsmaatregelen voor de batterij te lezen op https://www.vertivco.com/ComplianceRegulatoryInfo.

U kunt het interne batterijpakket veilig vervangen. Zie de Specificaties voor het onderdeelnummer van de vervangende batterij voor uw UPS-modelnummer.

Om de batterij te vervangen:

1. Leg de UPS op zijn kant of schuif hem naar de rand van een tafel.

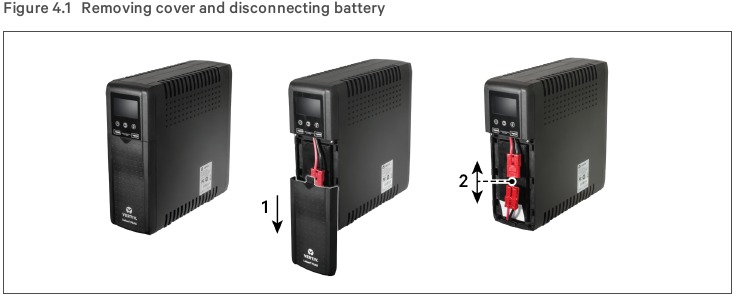

2. Verwijder de voorklep van het batterijcompartiment: Terwijl u stevig op de V-inkeping in het midden net onder de USB-oplaadpoorten drukt, schuift u de klep van het batterijcompartiment naar beneden en tilt u vervolgens de klep eraf om de batterij bloot te leggen, zie Klep verwijderen en batterij loskoppelen (figuur 4.1) hierboven.
3. Koppel de batterijconnector los door de twee delen samen te knijpen en voorzichtig uit elkaar te trekken, zie Klep verwijderen en batterij loskoppelen (figuur 4.1) hierboven.
4. Schuif de bestaande batterij eruit en koppel de onderste helft van de connector kabel los van de twee batterijpolen. Koppel eerst de rode draad los en vervolgens de zwarte.
5. Steek de verwijderde connector in de polen van de nieuwe vervangende batterij. Steek eerst de zwarte draad in en vervolgens de rode.
6. Richt de connector en de vervangende batterij op dezelfde manier als de verwijderde batterij en schuif deze in de UPS.
7. Sluit de twee helften van de batterijconnector weer aan en schuif het voorpaneel terug totdat het vastklikt.
8. Houd de aan/uit-knop 3 seconden ingedrukt om de batterij zelftest te starten en eerdere batterijfoutwaarschuwingen te wissen.
9. Gooi de oude batterijen op de juiste manier weg bij een geschikte recyclingfaciliteit of stuur ze terug naar Vertiv in het verpakkingsmateriaal van de nieuwe batterijen.

SPECIFICATIES

Tabel 5.1 PSA5-specificaties

Runtime-tabellen
Tabel 5.2 PSA5-120 batterijruntimes

TECHNISCHE ONDERSTEUNING

Onze technische ondersteuningsmedewerkers staan klaar om u te helpen met eventuele installatie- of bedieningsproblemen die u met uw Liebert-product kunt ondervinden. Bel of e-mail ons:

Technische ondersteuning:
e: liebert.upstech@vertivco.com
p: 1-800-222-5877 menu-optie 1

Ondersteuning monitoring:
e: liebert.monitoring@vertivco.com
p: 1-800-222-5877 menu-optie 2

Garantie ondersteuning:
e: microups.warranty@vertivco.com
p: 1-800-222-5877 menu-optie 3

Site voor technische ondersteuning
Als u installatie- of bedieningsproblemen met uw product ondervindt, raadpleeg dan het relevante gedeelte van deze handleiding om te zien of het probleem kan worden opgelost door de beschreven procedures te volgen. Ga naar https://www.VertivCo.com/en-us/support/ voor extra hulp.

Referenties

• Informatie over naleving van regelgeving
• Vind de ondersteuning die u nodig hebt | Vertiv Kritieke Infrastructuur

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Vertiv Liebert PSA5 Handleiding
