Hay NEW ORDER Handleiding

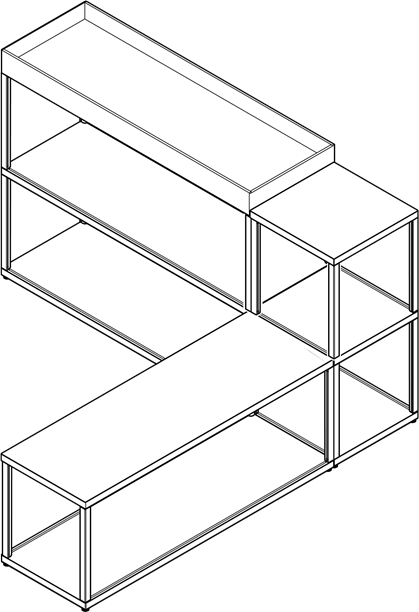

REKSYSTEEM

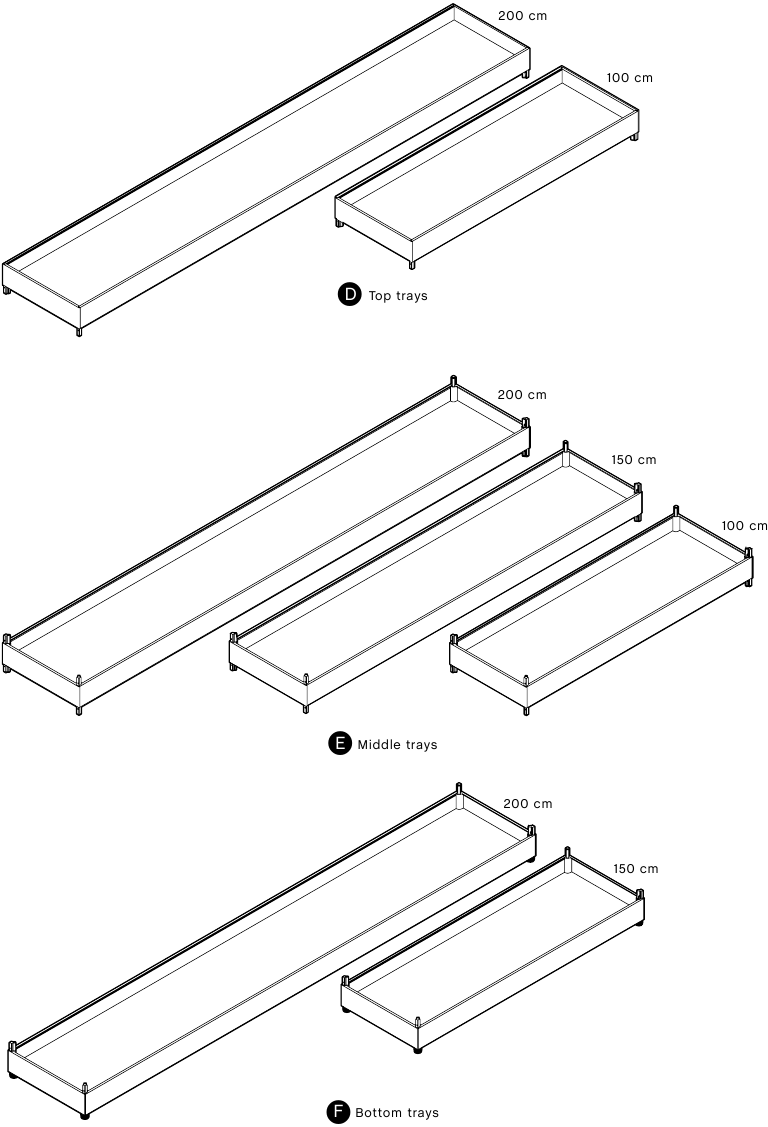

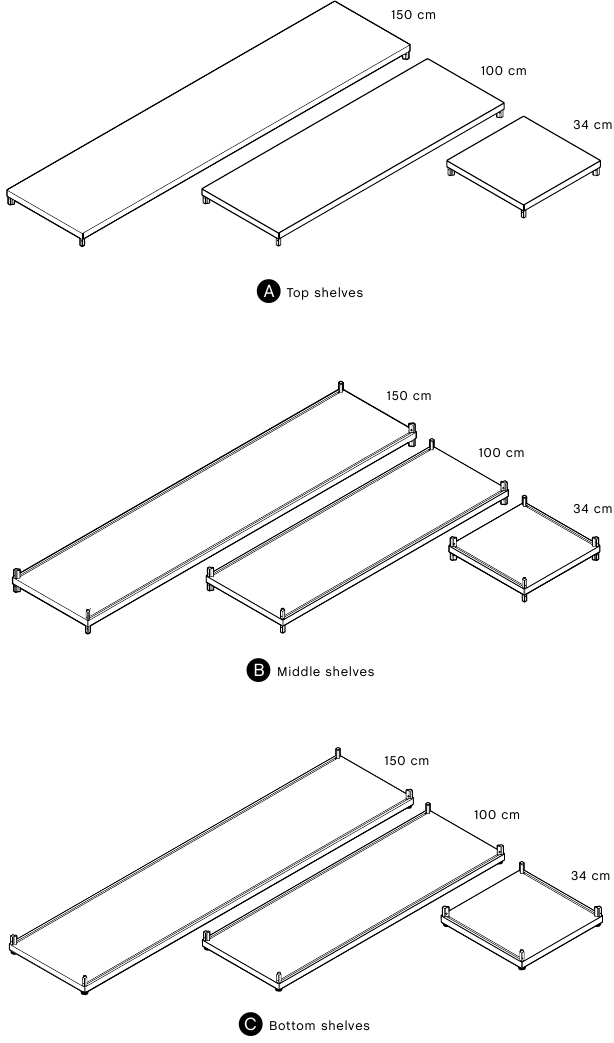

ONDERDELEN

REKSYSTEEM - MONTAGE

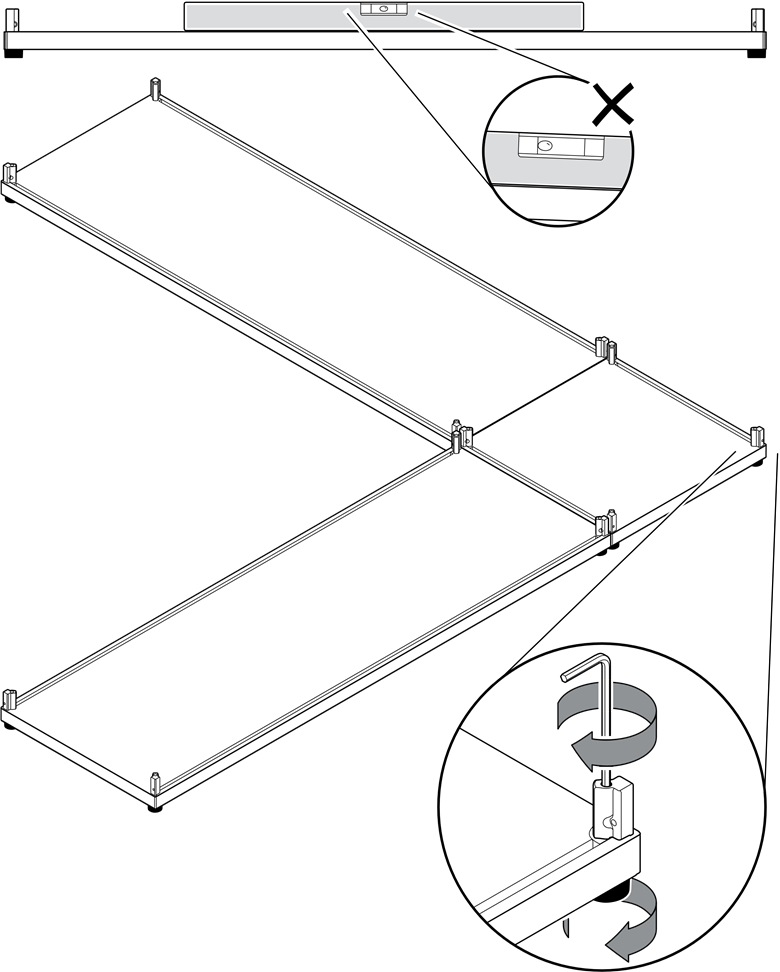

1. Gebruik voor aanvang van de montage een waterpas om ervoor te zorgen dat de onderste planken waterpas staan. Stel de poten af als de onderste planken waterpas moeten worden gesteld door de verstelbare poten los te draaien, met de hand of met de inbussleutel van bovenaf.

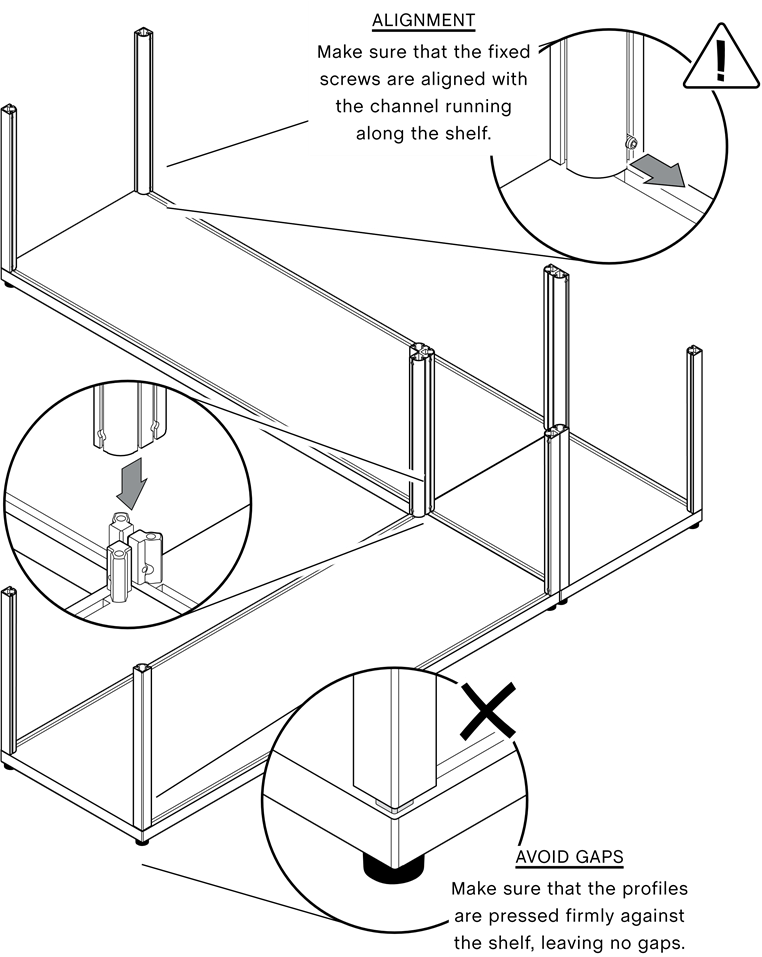

2. Monteer de profielen , en op de onderste planken
   .

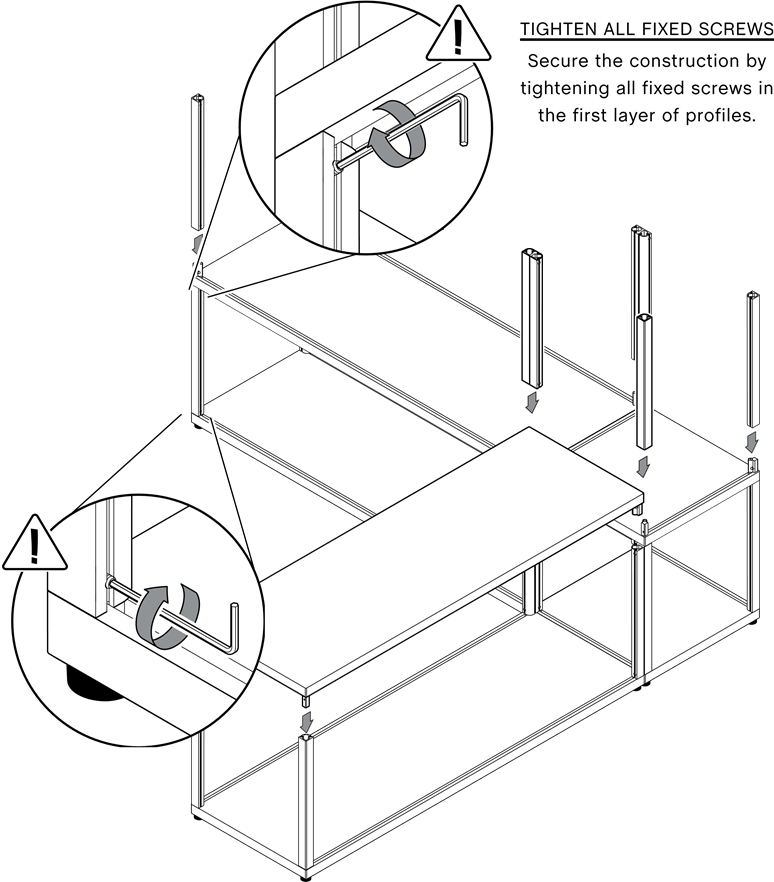

3. Voeg de middelste planken en de bovenste planken toe. Draai vervolgens alle vaste schroeven aan beide uiteinden van de profielen vast met de inbussleutel om de constructie vast te zetten.
   Voeg vervolgens de volgende laag profielen toe.

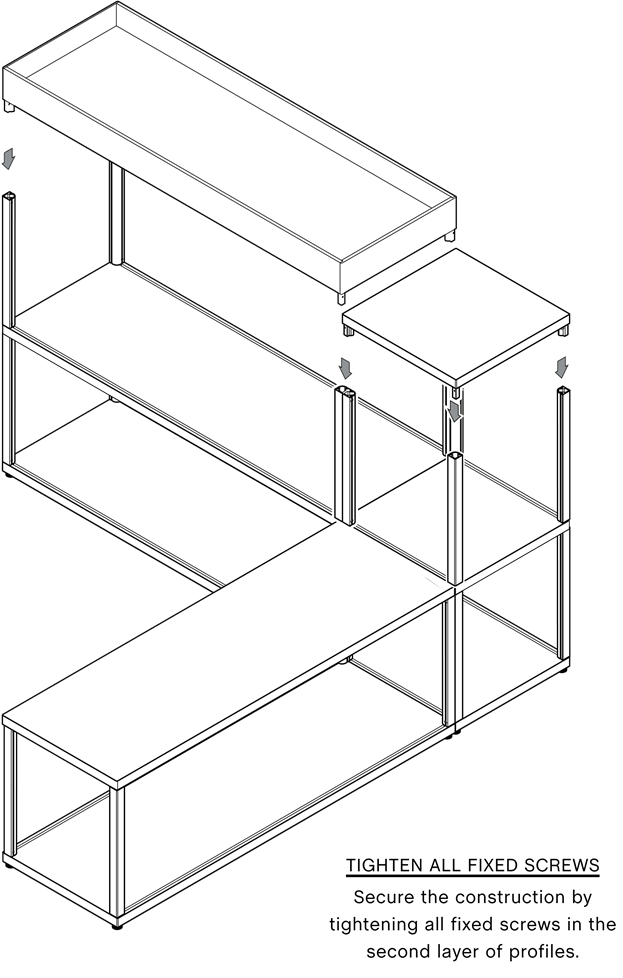

4. Voeg het bovenblad en de bovenste planken toe. Draai vervolgens alle vaste schroeven aan zowel de boven- als onderkant van de profielen vast.

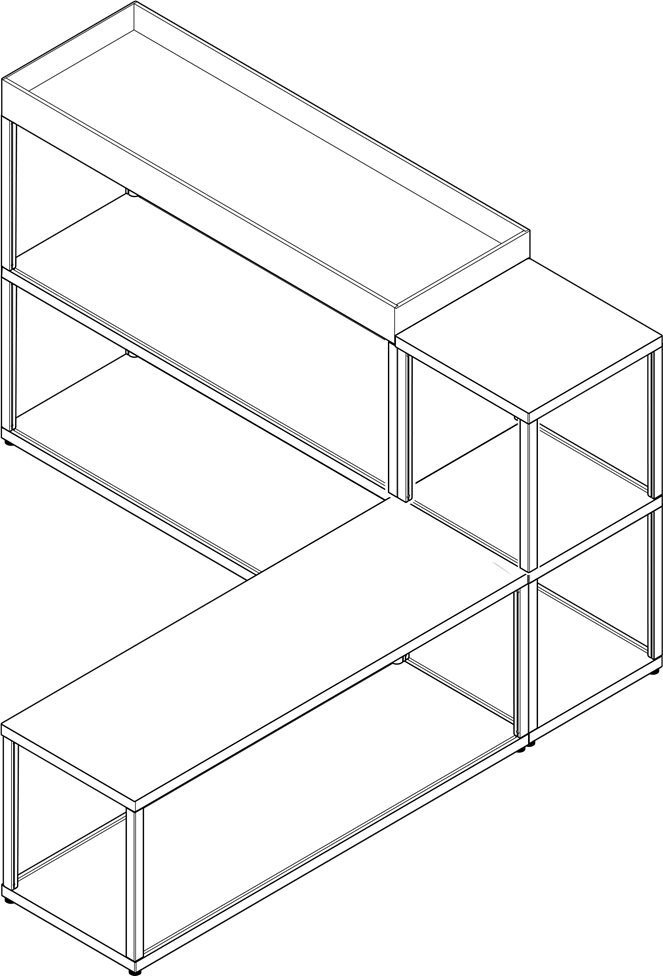

5. Zorg ervoor dat alle vaste schroeven zijn vastgedraaid.

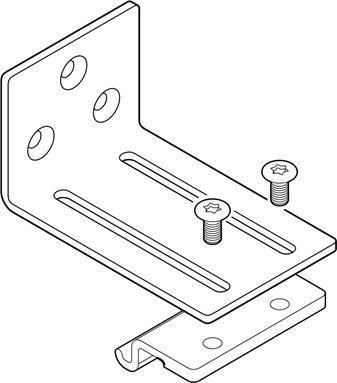

WANDVEILIGHEIDSBEUGEL

ONDERDELEN

WANDVEILIGHEIDSBEUGEL - MONTAGE

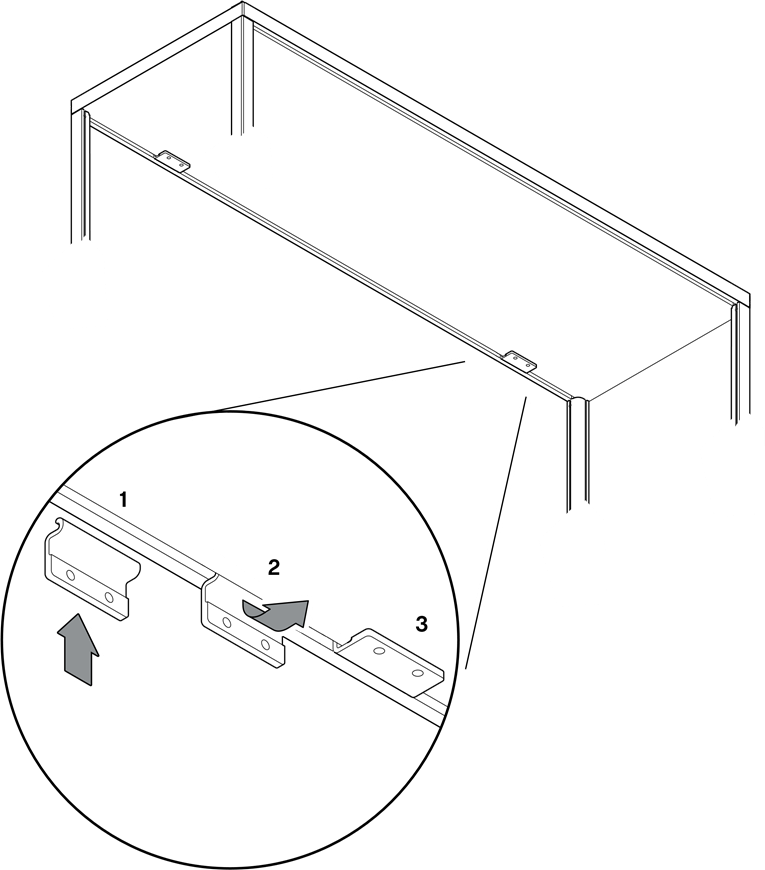

1. Monteer wandpanelen en wandbeugels altijd onder de bovenste plank.
   Plaats de beugelhouder in de gleuf die langs de plank loopt en klap deze naar beneden door de stappen 1, 2 en 3 hieronder te volgen.

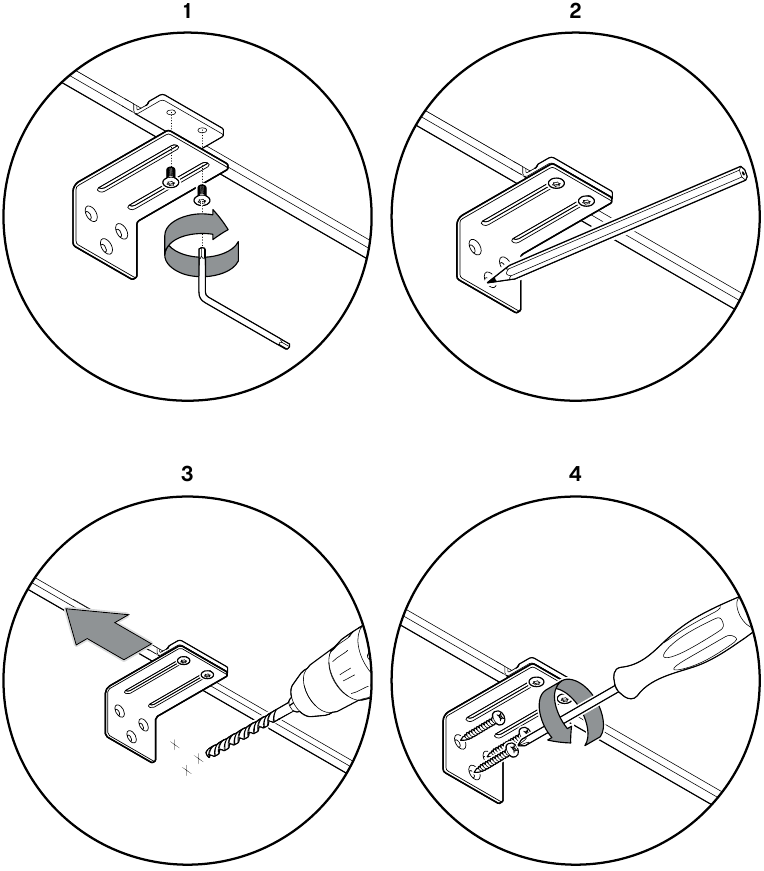

2. Schroef de beugel op zijn plaats met behulp van de schroeven en de torxsleutel Draai de schroeven niet helemaal vast. Markeer de gaten, schuif de beugel opzij en boor gaten in de muur. Bevestig de beugel met de schroeven.

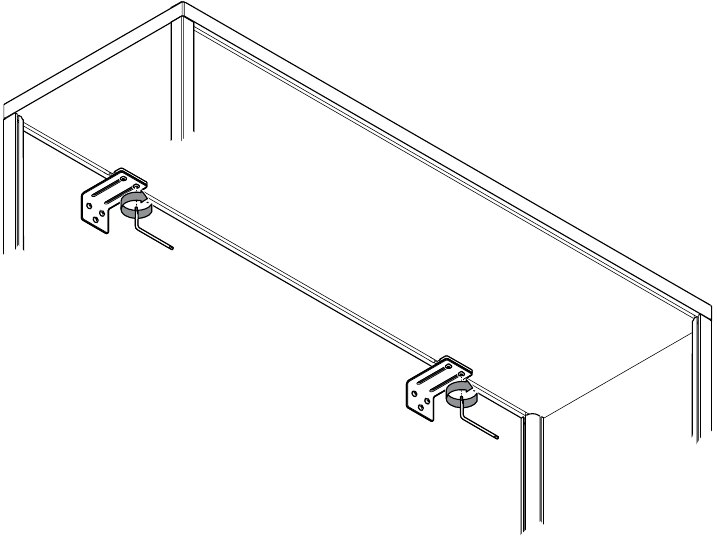

3. Draai de schroeven helemaal vast.


VLOERVEILIGHEIDSBEUGEL

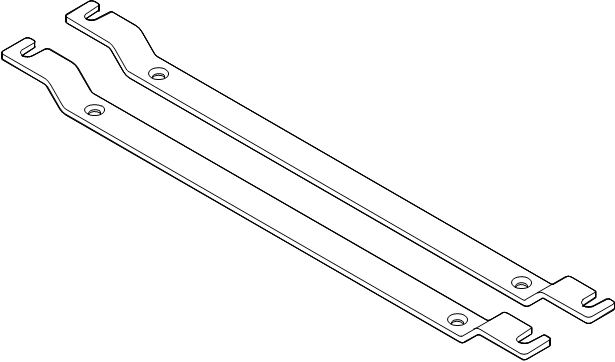

ONDERDELEN

VLOERVEILIGHEIDSBEUGEL - MONTAGE

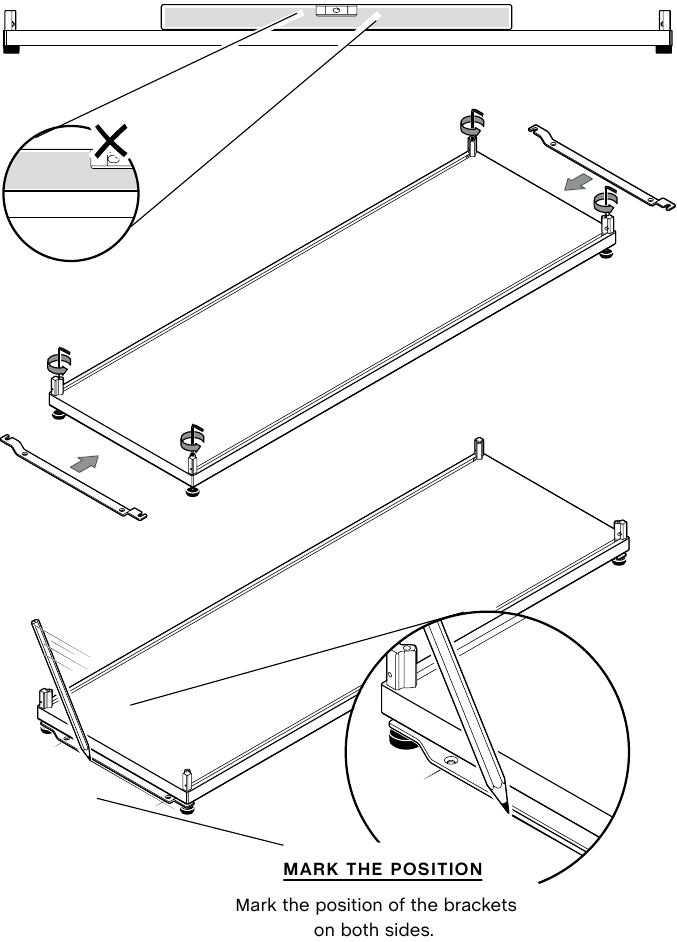

1. Zorg ervoor dat de plank waterpas staat. Stel de poten indien nodig af met de inbussleutel.
   Schuif de beugels van de zijkanten naar binnen en markeer hun positie.

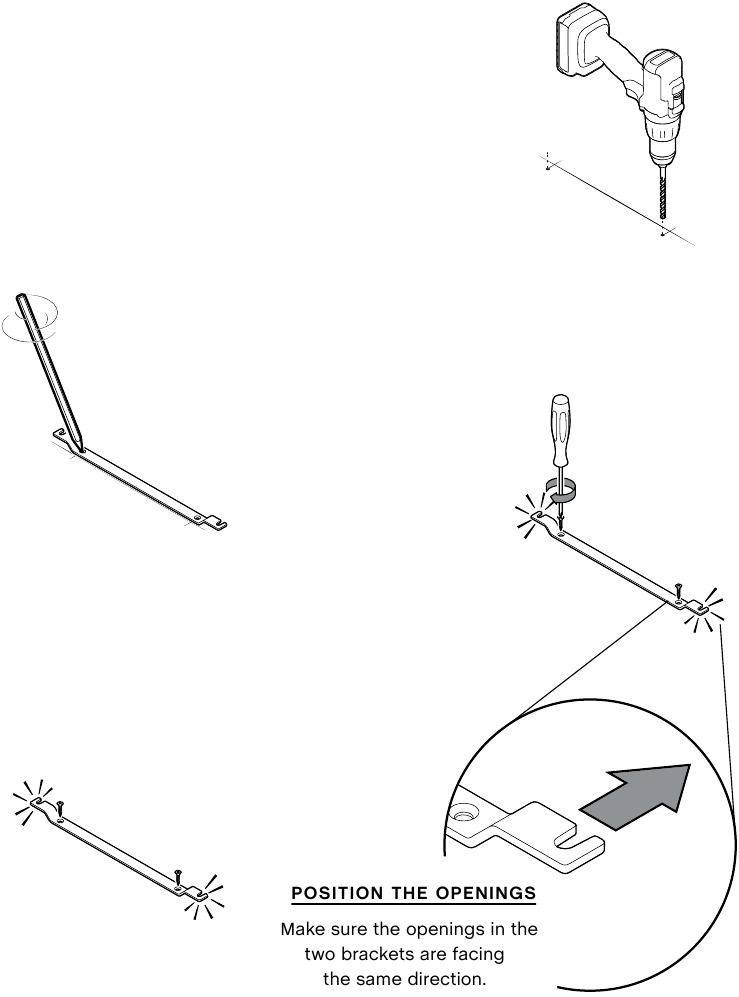

2. Boor gaten waar gemarkeerd. Plaats de beugels en schroef ze vast.
   Zorg ervoor dat de openingen aan de uiteinden dezelfde kant op wijzen.

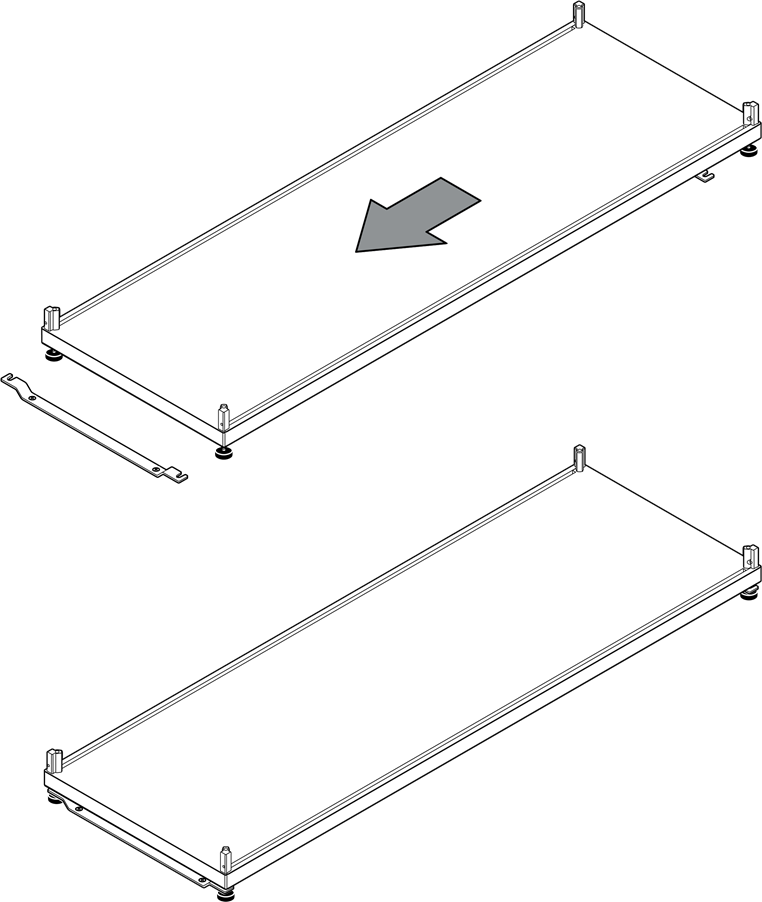

3. Schuif de plank in positie.


WANDBEUGELSCHAP / -BLAD

ONDERDELEN

WANDBEUGELSCHAP / -BLAD - MONTAGE

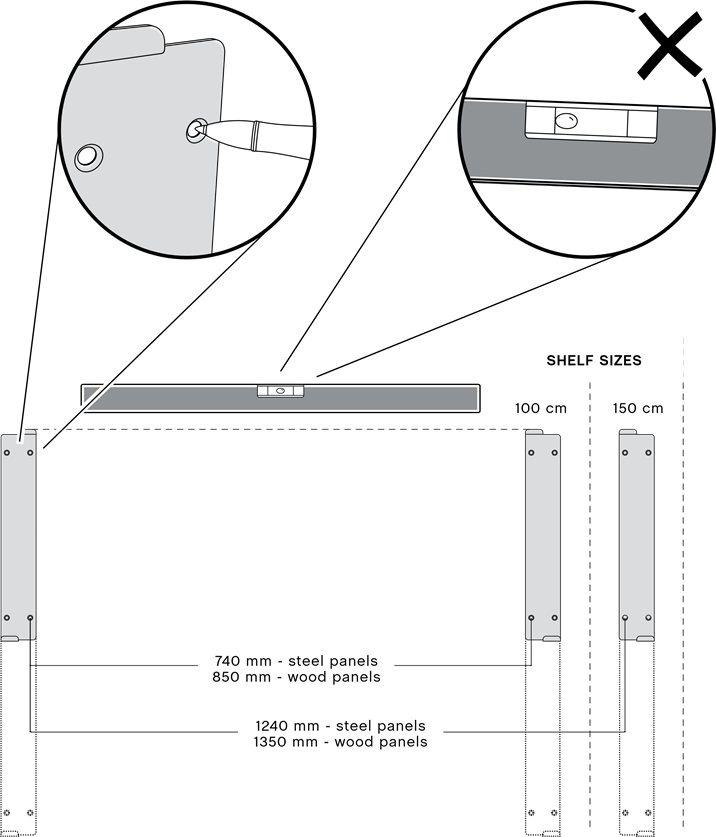

1. Begin met het markeren van de montagegaten voor de beugels met behulp van de onderstaande sjabloon. Gebruik ook een waterpas om ervoor te zorgen dat de beugels waterpas staan. Gebruik de juiste schroeven en pluggen volgens de volgende schroefgids voor wandmontage.

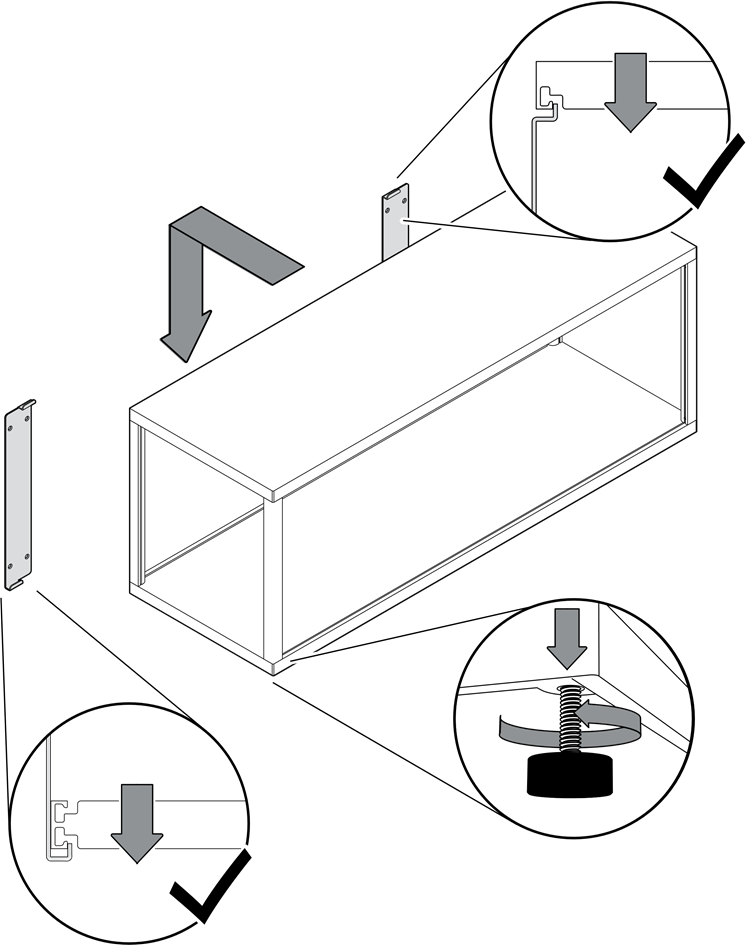

2. Verwijder de poten van de onderste plank of het blad. Monteer het reksysteem op de beugels door het reksysteem tegen de muur te duwen en het naar beneden te laten glijden, waarbij het aan de wandbeugels aan zowel de boven- als onderkant wordt vastgehaakt.

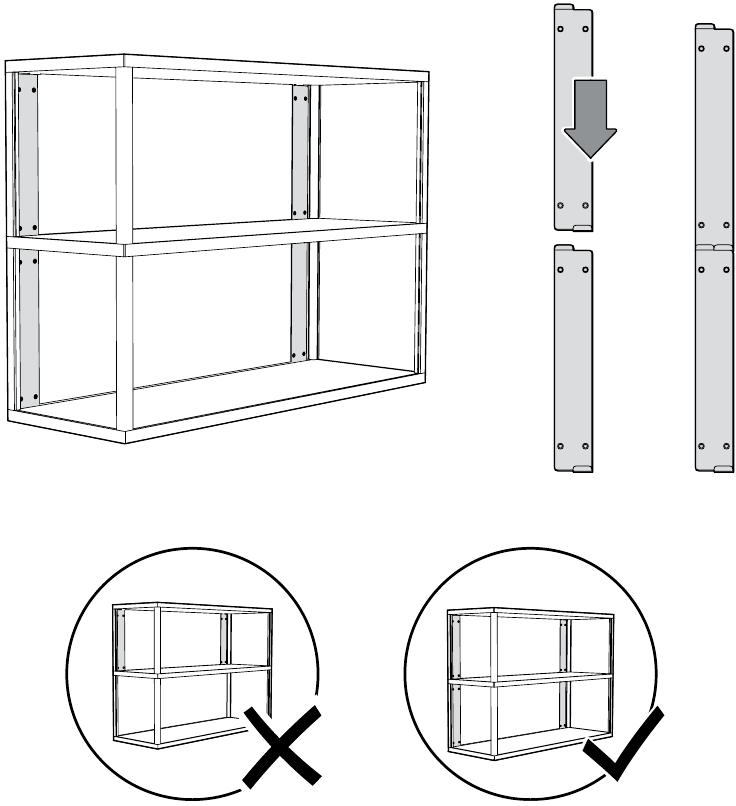

3. Om de wandbeugels verticaal te bouwen, monteert u de beugels in elke sectie en kolom.
   LET OP:
   Gebruik één set wandbeugels per schap/bladlaag.

RICHTLIJN WANDMONTAGE

HOUTEN MUREN
Gebruik geschikte houtschroeven.

BETONNEN OF BAKSTENEN MUREN
Gebruik geschikte schroeven en expansiepluggen.

GIPSKARTON OF SPANPLAAT
Gebruik geschikte spreidbouten.

LET OP
Deze zijn slechts bedoeld als richtlijnen. De koper is verantwoordelijk voor het draagvermogen van de muur en voor het waarborgen dat de juiste montagemethode wordt gebruikt.

ACCESSOIRES

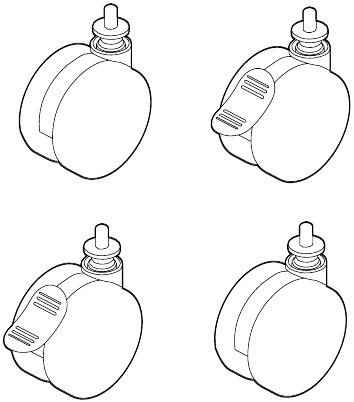

WIELEN

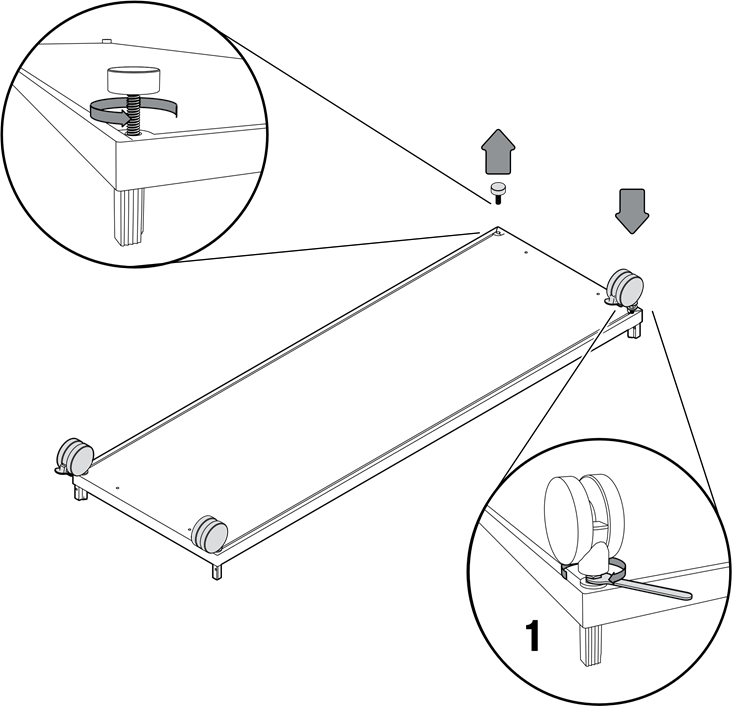

1. Begin met het losdraaien van de poten van de onderste plank of het blad.
   Monteer vervolgens de wielen met de geremde wielen diagonaal met behulp van de meegeleverde sleutel.

   LET OP
   Draai alle wielen drie tot vier weken na montage opnieuw vast.

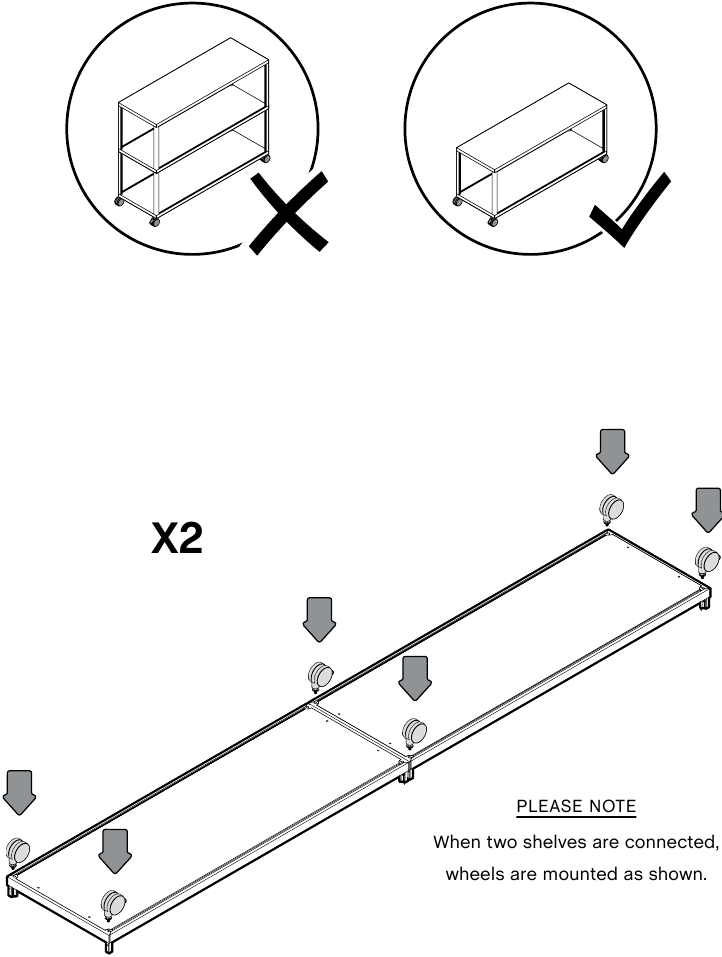

2. Monteer alleen wielen op planken met twee lagen.


WERKBLAD

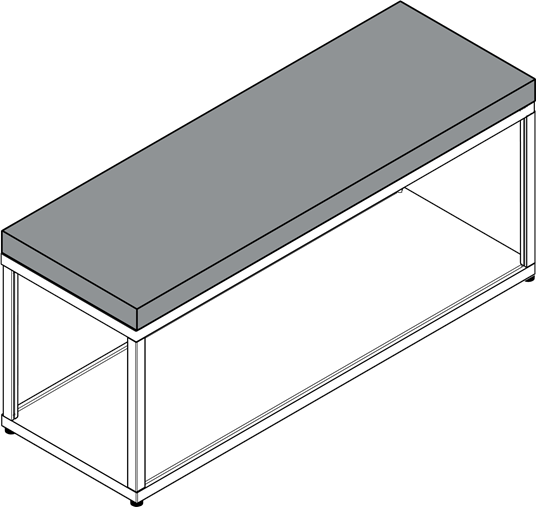

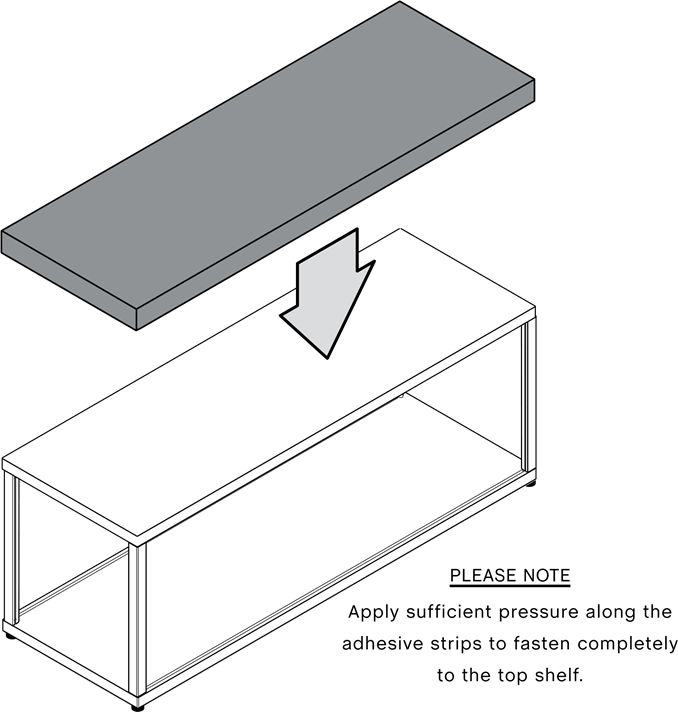

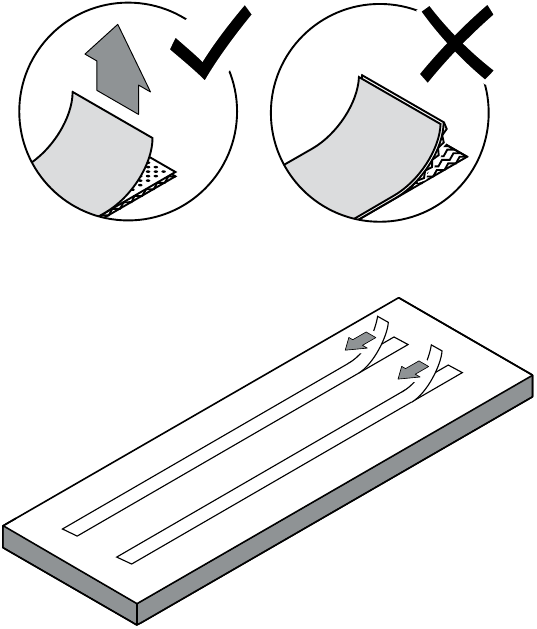

1. Trek het papier eraf dat de plakband van het klittenband beschermt en breng het kussen aan op de plank. Zorg ervoor dat het is uitgelijnd met alle vier de hoeken.



LET OP

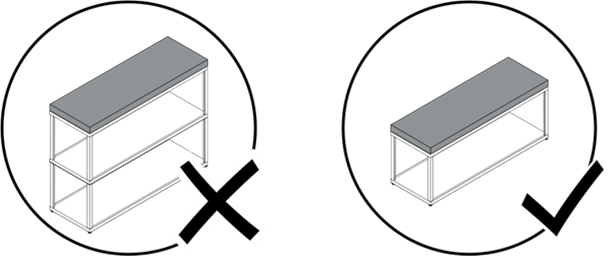

Gebruik het werkblad alleen op de tweede laag.

BOEKENSTEUN

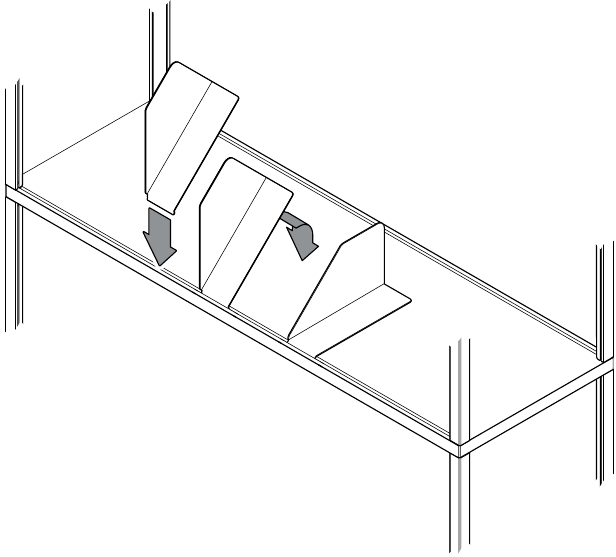

1. Monteer de boekensteun door deze 45 graden te kantelen en in de gleuf te plaatsen die langs de plank loopt. Kantel de boekensteun vervolgens naar beneden.


ONDERHOUD & VERZORGING

Onze Onderhoud & Verzorging biedt richtlijnen voor optimaal onderhoud van uw HAY-product. Het bevat advies en instructies over het reinigen en verzorgen van specifieke materialen om de levensduur van uw meubels te verlengen.

U kunt onze Onderhoud & Verzorging handleiding vinden door de QR-code te scannen

U kunt meer relevante informatie vinden over New Order Shelving System door de QR-code te scannen

U kunt dezelfde informatie ook hier vinden hay.dk/downloads

VEILIGHEIDSINSTRUCTIES

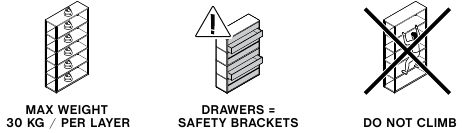

NEW ORDER VEILIGHEIDSINSTRUCTIES

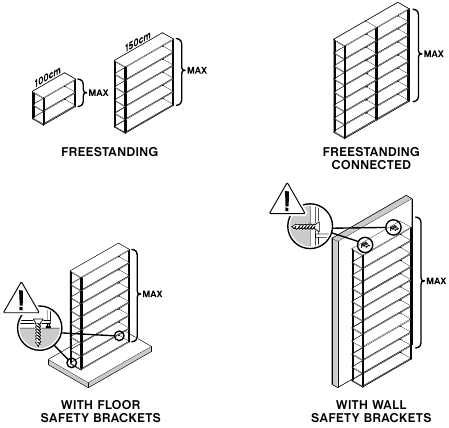

MAXIMALE BOUWHOOGTE

GEBRUIK ALTIJD VEILIGHEIDSBEUGELS IN DE VOLGENDE GEVALLEN
