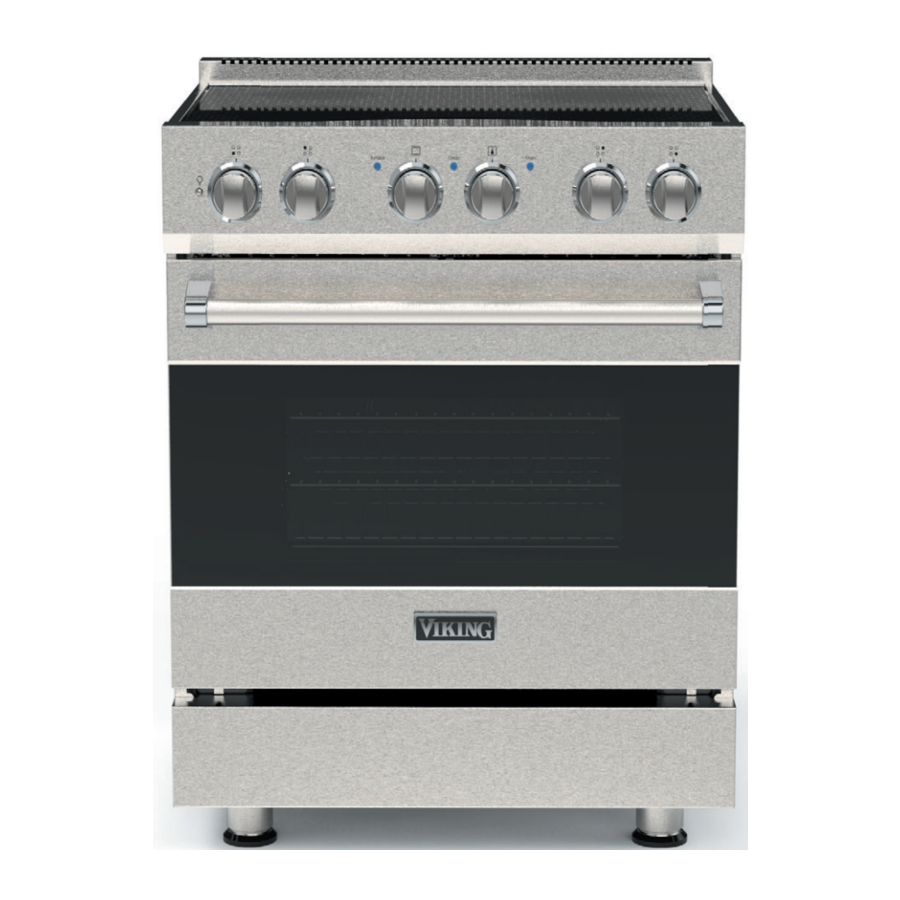

Viking 3 Series, RVIR330 Handleiding

Specificaties

Minimale afstanden tot aangrenzende brandbare constructie

• Kookoppervlak en daaronder, 36" (91,4 cm) en daaronder
  • Zijkanten—0"
  • Achterkant—0" met achterwand of hoge plank; 0" met eilandafwerking en niet-brandbare achterwand; 6" (15,2 cm) met eilandafwerking en brandbare achterwand.
• Boven kookoppervlak, boven 36" (91,4 cm)
  • Zijkanten—6" (15,2 cm)
  • Binnen 6" (15,2 cm) zijdelingse afstand, mogen wandkasten niet dieper zijn dan 13" (33,0 cm) en moeten minimaal 18" (45,7 cm) boven het kookoppervlak zijn.
  • Wandkasten direct boven het product moeten minimaal 42" (106,7 cm) zijn voor open branders boven het kookoppervlak.

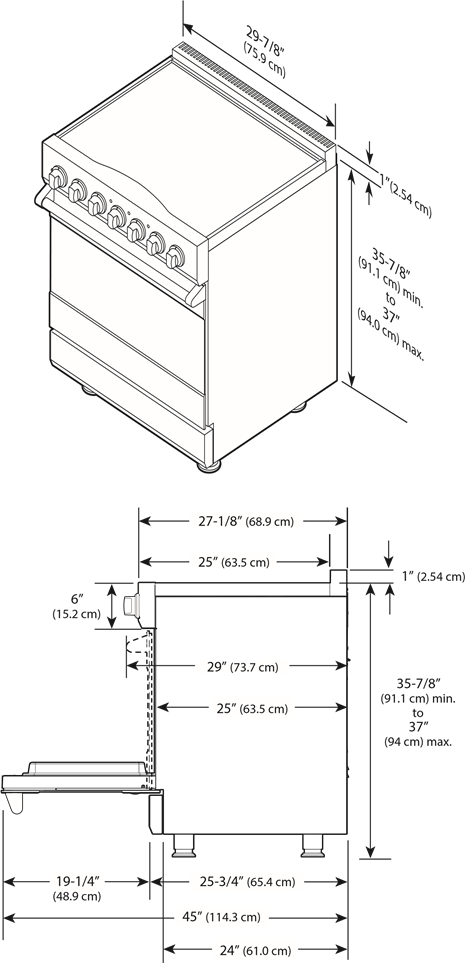

Afmetingen

OPMERKING: Afgebeelde eenheid met standaard eilandafwerking

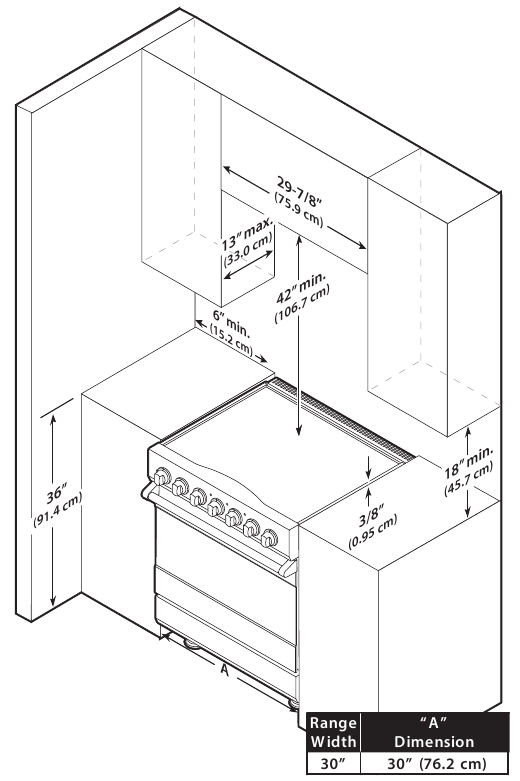

Afmetingen uitsparing / vrije ruimte

VERBRANDINGSGEVAAR
Het gebruik van kasten voor opslag boven het apparaat kan leiden tot een mogelijk verbrandingsgevaar. Brandbare items kunnen ontbranden, metalen items kunnen heet worden en brandwonden veroorzaken. Als een kastopslagruimte wordt voorzien, kan het risico worden verminderd door een afzuigkap te installeren die horizontaal minimaal 5" (12,7 cm) buiten de onderkant van de kasten uitsteekt.

Om mogelijke schade aan kasten en kastafwerkingen te voorkomen, gebruikt u alleen materialen en afwerkingen die niet verkleuren of delamineren en die bestand zijn tegen temperaturen tot 194°F (90°C). Er moet hittebestendige lijm worden gebruikt als het product in gelamineerde kasten wordt geïnstalleerd. Neem contact op met uw bouwer of kastleverancier om er zeker van te zijn dat de materialen aan deze eisen voldoen.

• Dit fornuis kan direct naast bestaande 36" (91,4 cm) hoge onderkasten worden geplaatst.

  De zijbekleding MOET 3/8" (.95 cm) boven het aanrechtblad van de aangrenzende onderkast zijn. Dit kan worden bereikt door de eenheid omhoog te brengen met behulp van de verstelspindels op de poten.
• Het fornuis KAN NIET direct naast zijwanden, hoge kasten, hoge apparaten of andere verticale zijoppervlakken boven 36" (91,4 cm) hoog worden geplaatst. Er moet minimaal 6" (15,2 cm) zijdelingse afstand zijn van het fornuis tot dergelijke brandbare oppervlakken boven de 36" (91,4 cm) aanrechthoogte.
• Binnen de 6" (15,2 cm) zijdelingse afstand tot brandbare verticale oppervlakken boven 36" (91,4 cm) mag de maximale diepte van de wandkast 13" (33,0 cm) zijn en wandkasten binnen deze 6" (15,2 cm) zijdelingse afstand moeten 18" (45,7 cm) boven het 36" (91,4 cm) hoge aanrechtblad zijn.
• Wandkasten boven het fornuis moeten minimaal 42" (106,7 cm) boven het kookoppervlak van het fornuis zijn over de volledige breedte van het fornuis. Deze minimale hoogtevereiste is niet van toepassing als er een afzuigkap boven het kookoppervlak is geïnstalleerd.

Opmerking: Als er een afzuigkap is geïnstalleerd, hebben wandkasten boven de kookplaat een andere minimale vrije hoogte

Opmerking: Minimale afstand voor de achterwand is 0" met achterwand of hoge plank.

Opmerking: 6" (15,2 cm) min. met eilandafwerking en brandbare achterwand. 0" met eiland afwerking en niet-brandbare achterwand. Afstanden tot niet-brandbare materialen maken geen deel uit van de ANSI Z21.1-scope en zijn niet gecertificeerd door CSA. Afstanden tot niet-brandbare materialen moeten worden goedgekeurd door de bevoegde instantie.

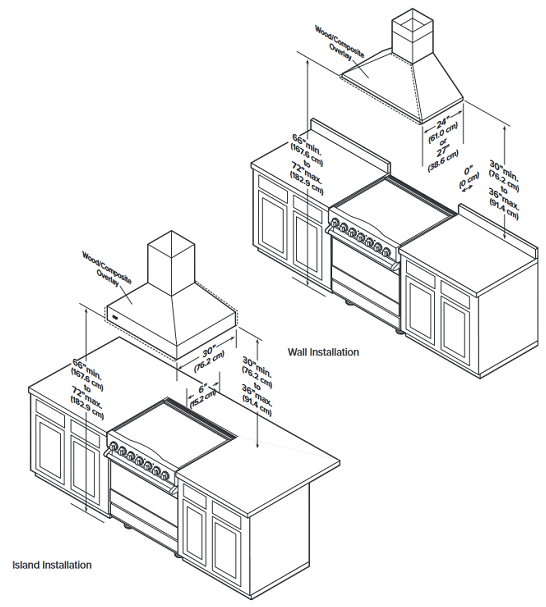

Afmetingen vrije ruimte - (Hout/composiet overlay)

De onderkant van een standaard afzuigkap moet minimaal 30" (76,2 cm) tot maximaal 36" (91,4 cm) boven het aanrechtblad zijn. Dit zou er doorgaans toe leiden dat de onderkant van de afzuigkap 66" (167,6 cm) tot 72" (182,9 cm) boven de vloer is. Raadpleeg de installatie-instructies van de afzuigkap voor meer informatie. Deze afmetingen zorgen voor een veilige en efficiënte werking van de afzuigkap.

Opmerking: Minimale afstand voor de achterwand is 0" met achterwand of hoge plank.

Opmerking: 6" (15,2 cm) min. met eilandafwerking en brandbare achterwand. 0" met eiland afwerking en niet-brandbare achterwand. Afstanden tot niet-brandbare materialen maken geen deel uit van de ANSI Z21.1-scope en zijn niet gecertificeerd door CSA. Afstanden tot niet-brandbare materialen moeten worden goedgekeurd door de bevoegde instantie.

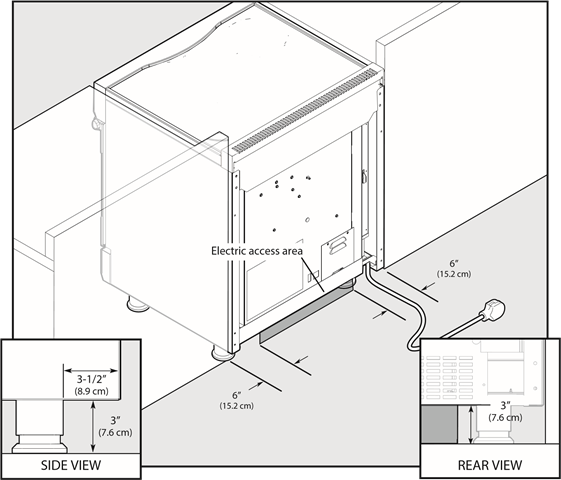

Elektrische vereisten

Elektrische vereisten
De elektrische installatie moet worden uitgevoerd door een erkende elektricien. De draaddikte en elektrische vereisten, volgens NEC en lokale voorschriften, moeten worden geverifieerd voordat het product wordt geïnstalleerd. Dit product is zo vervaardigd dat er een 3-draads of 4-draads optie voor aansluiting kan worden gebruikt. Het product wordt standaard geleverd met een 3-draads aansluiting waarbij de neutraal is verbonden met de kast. Raadpleeg de instructies over elk van de opties

De elektrische stroom naar het apparaat moet worden uitgeschakeld terwijl er leidingaansluitingen worden gemaakt. Als u dit niet doet, kan dit leiden tot ernstig letsel of de dood.

RATING* Gespecificeerde classificatie van netsnoerset en circuitbeveiliging

*De National Electric Code-berekening voor Electrical Load is lager dan de Total Connected Electrical Load die is vermeld op het model-/serienummerplaatje.

Een GFI moet worden gebruikt als dit vereist is door NFPA-70 (National Electric Code), federale/staats-/lokale wetten of lokale verordeningen.

• Het vereiste gebruik van een GFI houdt normaal gesproken verband met de locatie van een stopcontact met betrekking tot belangrijke bronnen van water of vocht. Viking Range, LLC biedt GEEN garantie op problemen die voortvloeien uit GFI-stopcontacten die niet correct zijn geïnstalleerd of niet voldoen aan de onderstaande vereisten.

Als het gebruik van een GFI vereist is, moet deze:

• Van het stopcontacttype zijn (onderbrekertype of draagbaar type NIET aanbevolen)
• Alleen worden gebruikt met permanente bedrading (tijdelijke of draagbare bedrading NIET aanbevolen)
• Op een speciale circuit (geen andere stopcontacten, schakelaars of belastingen in het circuit)
• Aangesloten zijn op een standaard onderbreker van de juiste grootte (GFI-onderbreker van dezelfde grootte NIET aanbevolen)
• Geclassificeerd zijn voor Klasse A (5 mA +/- 1 mA tripstroom) volgens UL 943-norm
• In goede staat en vrij van loszittende pakkingen (indien van toepassing in buiten situaties)
• Zo veel mogelijk beschermd zijn tegen vocht (water, stoom, hoge luchtvochtigheid)


Algemene informatie

LEES EN VOLG ALLE WAARSCHUWINGS- EN VOORZICHTIGHEIDSINFORMATIE BIJ HET INSTALLEREN VAN DIT APPARAAT

• Alle openingen in de muur achter het apparaat en in de vloer onder het apparaat moeten worden afgedicht.
• Belemmer de toevoer van verbrandings- en ventilatielucht NIET.

Vermijd schade aan de ovenopeningen. De openingen moeten vrij zijn en open staan om een goede luchtstroom te garanderen voor optimale ovenprestaties.

De koelventilator moet werken wanneer het apparaat in werking is. Als u merkt dat de koelventilator niet werkt of u ongebruikelijke of overmatige geluiden hoort van de koelventilator, neem dan contact op met een erkend servicecentrum van Viking voordat u het apparaat verder gebruikt. Als u dit niet doet, kan dit leiden tot schade aan de oven of de omliggende kasten.

Verplaatsen, hanteren en uitpakken
Verwijder en gooi al het verpakkingsmateriaal weg, inclusief karton en tape aan de buiten- en binnenkant van het fornuis.

Gooi de metalen anti-kantelbeugels (2) die bij het fornuis worden geleverd NIET weg. Dit zijn de anti-kantelvoorzieningen en er moet er één met het apparaat worden geïnstalleerd.

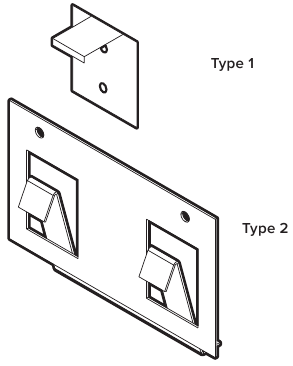

Type 1 is een muurbevestigingsapparaat dat kan worden gebruikt voor alle installatietoepassingen.

Type 2 is een vloerbevestigingsapparaat dat kan worden gebruikt voor alle toepassingen, behalve wanneer het fornuis op een betonnen ondervloer wordt geïnstalleerd.

Het fornuis MOET worden geïnstalleerd met een van de anti-kantelvoorzieningen. Raadpleeg het gedeelte "Installatie van de anti-kantelvoorziening".

Sommige roestvrijstalen onderdelen kunnen een plastic beschermfolie hebben die moet worden verwijderd. De binnenkant moet grondig worden gewassen met warm zeepwater om filmresten en stof of vuil te verwijderen voordat het wordt gebruikt, en vervolgens worden afgespoeld en drooggeveegd. Oplossingen die sterker zijn dan zeep en water zijn zelden nodig.

Installatie

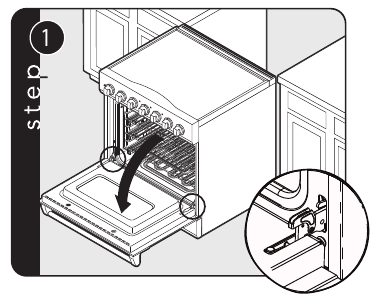

Deur verwijderen

Om het risico op persoonlijk letsel of schade aan het product te voorkomen, mag u de handgreep of ovendeur NIET gebruiken om de oven op te tillen. Verwijder de deur vóór de installatie om ervoor te zorgen dat deze niet wordt gebruikt om het apparaat op te tillen. Til of draag de deur NIET aan de handgreep. Het verwijderen van de deur moet worden gedaan door uw dealer of een gekwalificeerde, erkende loodgieter.

Open de deur volledig. Vouw de vergrendelingen terug totdat ze op hun plaats zijn vergrendeld. niet veilig voor langdurig transport.

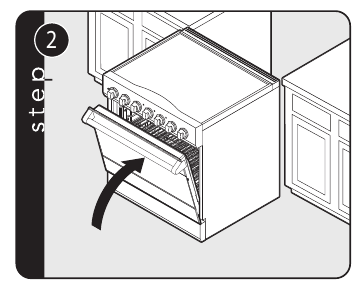

Voorzichtig sluiten totdat de vergrendelingen de deur stoppen

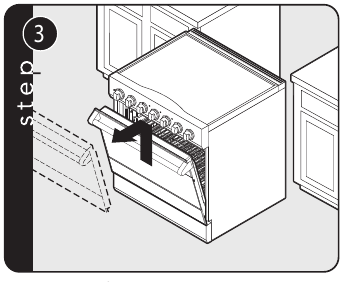

Til de deur omhoog en naar buiten.

Pootinstallatie

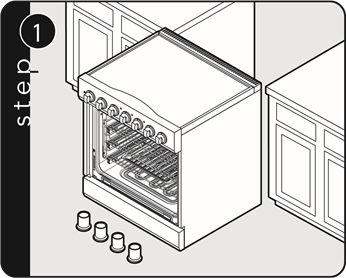

De poten zijn verpakt in een piepschuimen bovenverpakking.
Opmerking: De poten moeten worden geïnstalleerd in de buurt van de plaats waar het apparaat wordt gebruikt, omdat ze niet veilig zijn voor langdurig transport.

Opmerking: Het wordt sterk aanbevolen om een pallet of hefboom te gebruiken in plaats van te kantelen. Til het apparaat ongeveer 30 cm op. Schroef de tijdelijke poten los van de koppelingen.

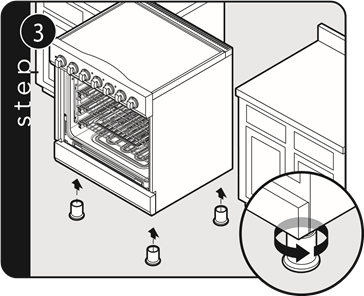

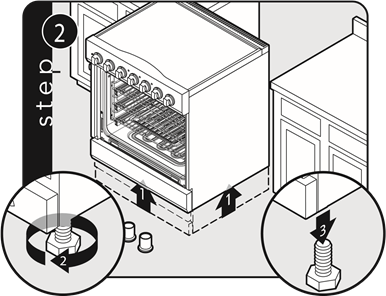

Schroef de poten in de koppelingen op alle vier de hoeken.

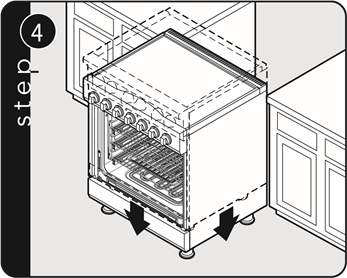

Laat het fornuis voorzichtig zakken om onnodige spanning op de poten en interne bevestigingsmaterialen te voorkomen.

Elektrische aansluiting (3-draads)

INSTRUCTIES VOOR ELEKTRISCHE AARDING
Om het risico op elektrische schokken, persoonlijk letsel of de dood te voorkomen; controleer of uw apparaat correct is geaard in overeenstemming met de lokale voorschriften of, bij afwezigheid van voorschriften, met de National Electrical Code (NEC). ANSI/NFPA-70 – meest recente editie.

GEVAAR VOOR ELEKTRISCHE SCHOKKEN
Om het risico op elektrische schokken, persoonlijk letsel of de dood te voorkomen; het aarden van het product op het frame van het apparaat is mogelijk wel of niet toegestaan volgens uw lokale voorschriften. Als aarding op het frame niet is toegestaan, moet een 4-aderig stroomkabel worden gebruikt.

Waar lokale voorschriften aarding via neutraal niet toestaan, gebruikt u een 4-aderig stroomkabel. Het snoer of de leiding moet met de trekontlastingsbeugel aan het fornuis worden bevestigd. De elektrische aansluiting wordt gemaakt bij het aansluitblok, dat zich achter de toegangsdeur aan de achterkant van het fornuis bevindt.

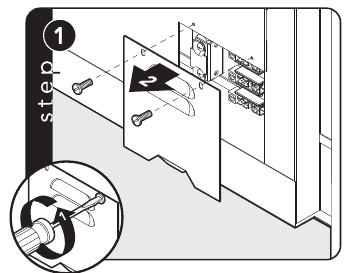

Verwijder de toegangsdeur

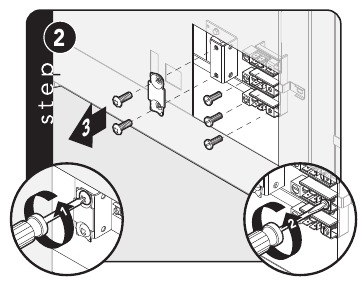

Verwijder de trekontlastingsbeugel van de stroomkabel en de drie bevestigingsschroeven van de stroomkabel op het aansluitblok.

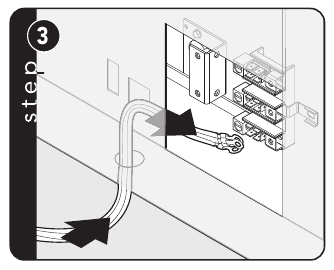

Voer de stroomkabel omhoog door het gat in de onderkant van de fornuisrug.

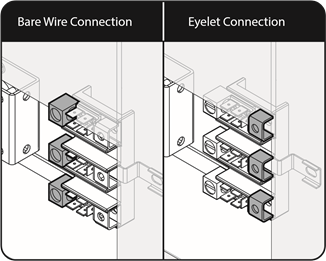

Gebruik de gaten aan de linkerkant van het aansluitblok om een blanke draadverbinding te maken. Gebruik de gaten aan de rechterkant van het aansluitblok om kabels met oogjes aan te sluiten.

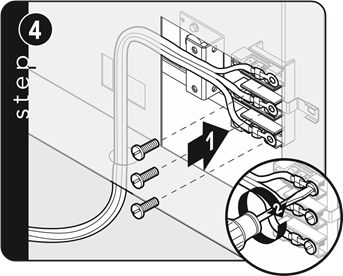

Bevestig de draden #1 (zwart) en #2 (rood) aan de buitenste aansluiting. Bevestig de nuldraad (wit) aan de middelste aansluiting op het aansluitblok.

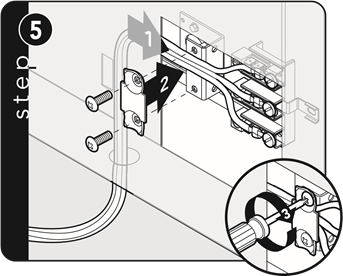

Duw de stroomkabel naar het aansluitblok om de spanning te verminderen. Bevestig de trekontlastingsbeugel van de stroomkabel opnieuw over de stroomkabel.

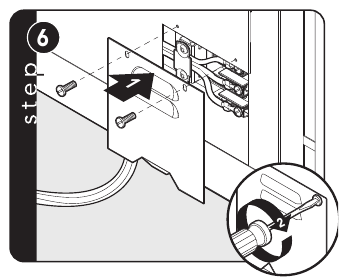

Bevestig de toegangsdeur opnieuw

Elektrische aansluiting (4-draads)

INSTRUCTIES VOOR ELEKTRISCHE AARDING
Om het risico op elektrische schokken, persoonlijk letsel of de dood te voorkomen; controleer of uw apparaat correct is geaard in overeenstemming met de lokale voorschriften of, bij afwezigheid van voorschriften, met de National Electrical Code (NEC). ANSI/NFPA-70 – meest recente editie.

GEVAAR VOOR ELEKTRISCHE SCHOKKEN
Om het risico op elektrische schokken, persoonlijk letsel of de dood te voorkomen; het aarden van het product op het frame van het apparaat is mogelijk wel of niet toegestaan volgens uw lokale voorschriften. Als aarding op het frame niet is toegestaan, moet een 4-aderig stroomkabel worden gebruikt.

Waar lokale voorschriften aarding via neutraal niet toestaan, gebruikt u een 4-aderig stroomkabel. Het snoer of de leiding moet met de trekontlastingsbeugel aan het fornuis worden bevestigd. De elektrische aansluiting wordt gemaakt bij het aansluitblok, dat zich achter de toegangsdeur aan de achterkant van het fornuis bevindt.

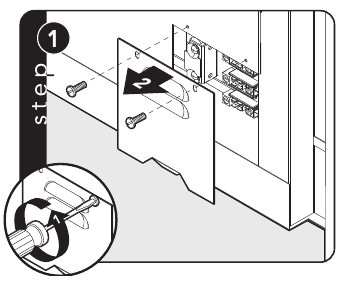

Verwijder de toegangsdeur

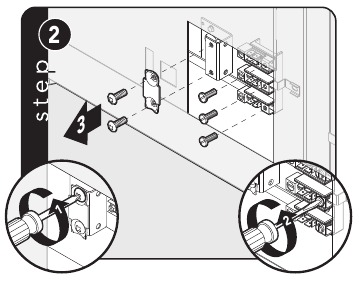

Verwijder de trekontlastingsbeugel van de stroomkabel en de drie bevestigingsschroeven van de stroomkabel op het aansluitblok.

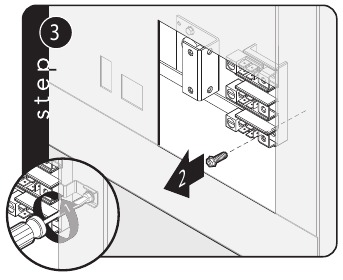

Verwijder de aardingsschroef. Knip de aardingsstrip af en gooi deze weg.

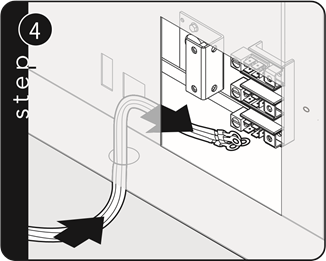

Voer de stroomkabel omhoog door het gat in de onderkant van de fornuisrug.

Bevestig de aardingsdraad (groen) met de aardingsschroef die is verwijderd.

Bevestig de draden #1 (zwart) en #2 (rood) aan de buitenste aansluiting. Bevestig de nuldraad (wit) aan de middelste aansluiting op het aansluitblok.

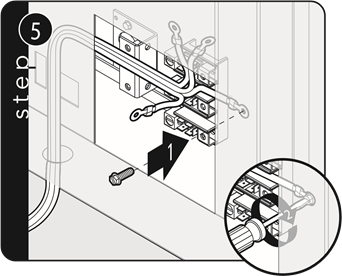

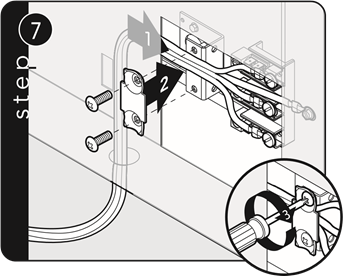

Duw de stroomkabel naar het aansluitblok om de spanning te verminderen, bevestig de trekontlastingsbeugel van de stroomkabel opnieuw over de stroomkabel.

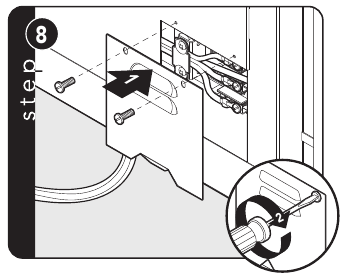

Bevestig de toegangsdeur opnieuw

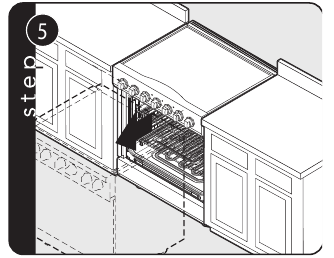

Nivellering/afstelling/uitlijning

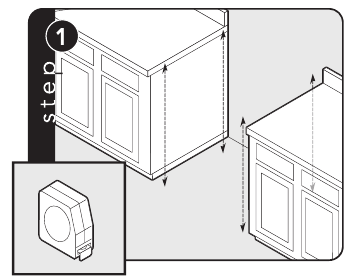

Meet de vier hoeken in het uitgesneden gebied om te controleren of de vloer waterpas is.

Voor oneffen of hellende vloeren nivelleert u het apparaat alleen met metalen vulplaatjes, omdat de vereiste afstelling de beschikbare schroefdraad in de poot kan overschrijden.

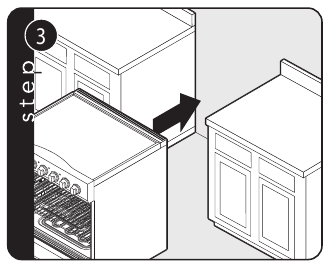

Plaats het apparaat in de opening

Controleer of het apparaat van links naar rechts en van voor naar achter waterpas staat. De zijbekleding van de hoge hoek moet 3/8" (0,95 cm) boven het aanrechtblad uitsteken.

Als nivellering vereist is, verplaatst u het apparaat uit de opening.

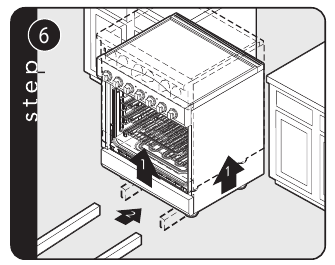

Til het apparaat op en zet het vast op houten blokken.

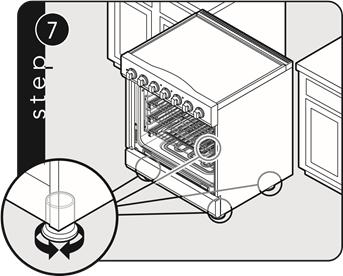

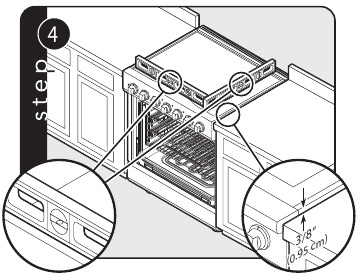

Stel de hoge hoek van het fornuis zo in dat de bovenkant van de zijbekleding 3/8" (0,95 cm) boven het aanrechtblad uitsteekt. Nivelleer het fornuis ten opzichte van de hoge hoek.

Installatie van het anti-tip apparaat

KANTELGEVAAR

• DIT FORNUIS KAN KANTELEN.
• EEN KIND OF VOLWASSENE KAN HET FORNUIS DOEN KANTELEN EN OM HET LEVEN KOMEN.
• HET NIET INSTALLEREN VAN HET ANTI-TIP APPARAAT KAN DE DOOD OF ERNSTIGE BRANDWONDEN BIJ KINDEREN OF VOLWASSENEN VEROORZAKEN.
• ALS HET FORNUIS WORDT VERPLAATST, MOET HET ANTI-TIP APPARAAT OPNIEUW WORDEN GEACTIVEERD.

KANTELGEVAAR
Om het risico te verminderen dat het apparaat kantelt, moet het worden vastgezet met een correct geïnstalleerde anti-tip beugel(s). Om er zeker van te zijn dat de beugel correct is geïnstalleerd, kijkt u met een zaklamp achter het fornuis om te controleren of de juiste installatie is uitgevoerd in de linkerhoek bovenaan de achterkant van het fornuis, of onder het fornuis om te controleren of een vloerhaak en beugel zijn geïnstalleerd.

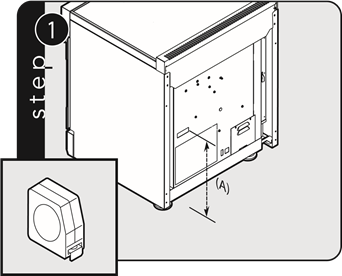

Wandmontage Anti-tip Installatie

Meet vanaf de vloer tot de onderkant van de anti-tip opening aan de achterkant van het fornuis. Dit is de meting (A).

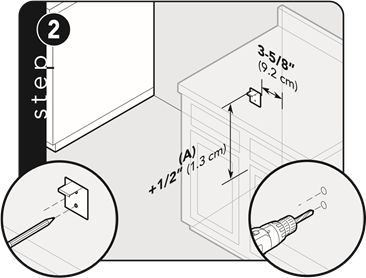

Plaats de anti-tip beugel op de achterwand met de linkerbovenhoek op meting (A) plus 1/2" (1,3 cm) vanaf de vloer en 3-5/8" (9,2 cm) vanaf waar de rechterkant van het fornuis (met de voorkant naar het fornuis gericht) zich moet bevinden.

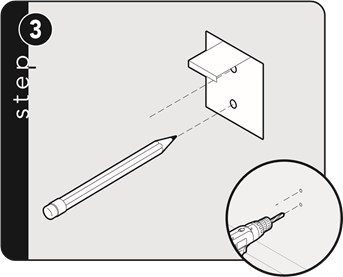

Markeer en boor gaten waar de beugel zich zal bevinden

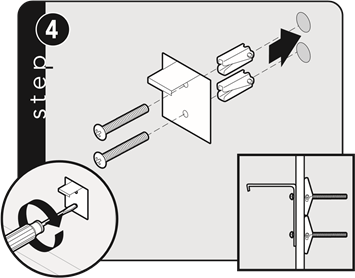

Bevestig de beugel met de meegeleverde montagehardware.

Vloermontage Anti-tip Installatie

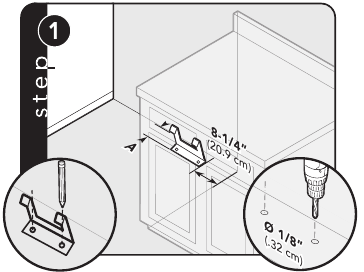

Raadpleeg de tabel voor maat A op basis van het feit of er al dan niet afstandhouders worden gebruikt met het achterste afwerkingsapparaat. Markeer en boor gaten van 1/8" (.32 cm) waar de beugel zich zal bevinden.

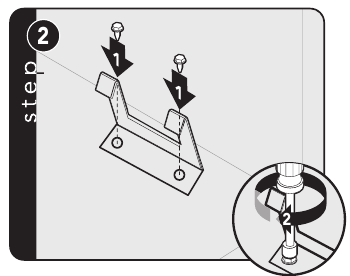

Monteer de anti-tip beugelhaak op de vloer met behulp van de meegeleverde schroeven.

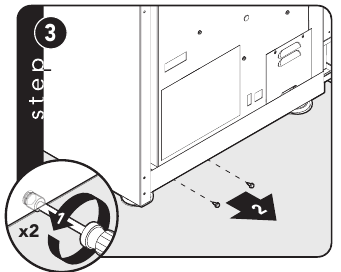

Verwijder twee schroeven van de achterkant van het fornuis

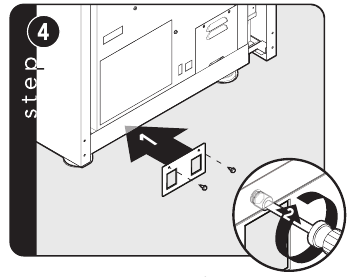

Bevestig de beugel aan de achterkant van het fornuis met behulp van twee schroeven.

Laatste installatie

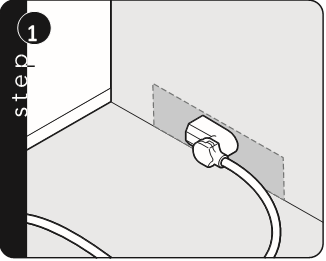

Sluit de elektriciteit aan in het gearceerde gebied. Zie het gedeelte "Elektrische vereisten" voor meer informatie.

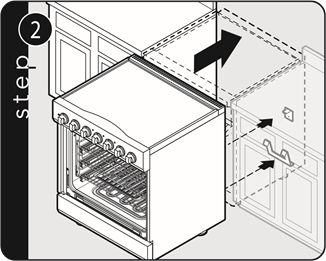

Schuif het fornuis op zijn plaats. Of u nu de muur of de vloer anti-tip gebruikt, zorg ervoor dat de anti-tip beugel in de anti-tip opening schuift.

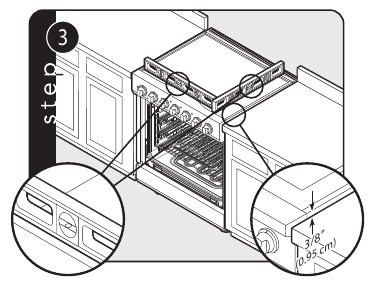

Controleer of het apparaat van links naar rechts waterpas staaten van voor naar achter. De zijbekleding moet 3/8" (0,95 cm) boven het aanrechtblad uitsteken. Als het apparaat niet waterpas staat, herhaalt u stap 5-7 van het gedeelte "Nivellering/afstellingen/uitlijning".

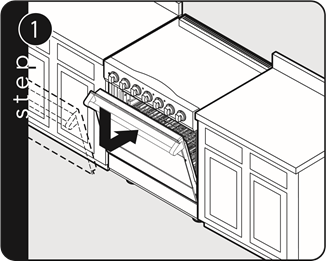

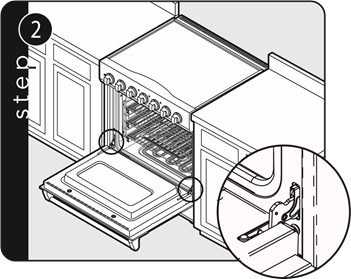

Deur vervangen

Lijn de deur voorzichtig opnieuw uit op de scharnieren. Schuif naar binnen en omlaag

Open de deur volledig. Vouw de vergrendelingen naar voren totdat ze op hun plaats vergrendeld zijn.

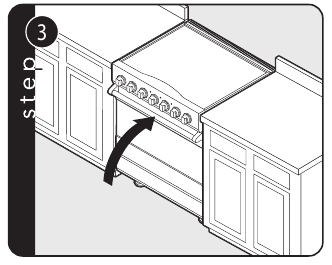

Sluit de deur

Laatste installatie

Alle carrosseriedelen van roestvrij staal moeten worden schoongemaakt met warm water en zeep en met een vloeibare reiniger die is ontworpen voor dit materiaal. Als er ophoping optreedt, GEBRUIK DAN GEEN staalwol, schurende doeken, reinigers of poeders! Als het nodig is om roestvrij staal te schrapen om aangekoekte materialen te verwijderen, week het dan met hete, natte doeken om het materiaal los te maken en gebruik vervolgens een wollen of nylon schraper. GEBRUIK GEEN metalen mes, spatel of ander materiaalgereedschap om roestvrij staal te schrapen! Krassen zijn bijna onmogelijk te verwijderen.

LET OP
Voer tijdens het uitvoeren van de prestatietest de zelfreinigingscyclus NIET langer dan 10 minuten uit met ovenrekken in de oven. Dit kan ervoor zorgen dat ze verkleuren als gevolg van de hoge temperatuur die nodig is voor zelfreiniging.

Service en registratie

Bij het uitvoeren van service aan het apparaat mogen alleen geautoriseerde vervangende onderdelen worden gebruikt.

Alle service moet worden doorverwezen naar een gekwalificeerde technicus.

Neem contact op met Viking Range Corporation, 1-888-VIKING1 (845-4641), voor de dichtstbijzijnde serviceonderdelendistributeur in uw regio of schrijf naar:
VIKING RANGE, LLC
PREFERRED SERVICE
111 Front Street
Greenwood, Mississippi 38930 USA

Fornuis – Het serienummer en modelnummer van uw apparaat vindt u onder het bedieningspaneel.

Waarschuwingen & Belangrijke veiligheidsinstructies

Uw veiligheid en de veiligheid van anderen is erg belangrijk.

We hebben veel belangrijke veiligheidsberichten in deze handleiding en op uw apparaat geplaatst. Lees ALTIJD alle veiligheidsberichten en neem ze in acht.

Dit is het veiligheidswaarschuwingssymbool. Dit symbool waarschuwt u voor gevaren die u en anderen kunnen doden of verwonden.

Alle veiligheidsberichten worden voorafgegaan door het veiligheidswaarschuwingssymbool en het woord "GEVAAR", "WAARSCHUWING" of "VOORZICHTIG". Deze woorden betekenen:

Gevaren of onveilige handelingen die ZULLEN leiden tot ernstig persoonlijk letsel of de dood

Gevaren of onveilige handelingen die KUNNEN leiden tot ernstig persoonlijk letsel of de dood

Gevaren of onveilige handelingen die KUNNEN leiden tot licht persoonlijk letsel of schade aan eigendommen.

Alle veiligheidsberichten identificeren het gevaar, vertellen u hoe u de kans op letsel kunt verkleinen en vertellen u wat er kan gebeuren als de instructies niet worden opgevolgd.

VERBRANDINGSGEVAAR
Het gebruik van kasten voor opslag boven het apparaat kan leiden tot een potentieel verbrandingsgevaar. Brandbare items kunnen ontbranden, metalen items kunnen heet worden en brandwonden veroorzaken. Als er een kastopslag moet worden voorzien, kan het risico worden verminderd door een afzuigkap te installeren die horizontaal minimaal 12,7 cm (5 inch) buiten de onderkant van de kasten uitsteekt.

ELEKTRISCHE AARDINGSINSTRUCTIES
Om het risico op elektrische schokken, persoonlijk letsel of de dood te vermijden; controleer of uw apparaat correct is geaard in overeenstemming met de lokale voorschriften of, bij het ontbreken van voorschriften, met de National Electrical Code (NEC). ANSI/NFPA-70 – nieuwste editie.

Om mogelijke schade aan kasten en kastafwerkingen te voorkomen, gebruikt u alleen materialen en afwerkingen die niet verkleuren of delamineren en die bestand zijn tegen temperaturen tot 90 °C (194 °F). Er moet hittebestendige lijm worden gebruikt als het product in gelamineerde kasten moet worden geïnstalleerd. Neem contact op met uw bouwer of kastleverancier om er zeker van te zijn dat de materialen aan deze eisen voldoen.

VERPLAATSINGSGEVAAR
Om het risico op ernstig persoonlijk letsel te vermijden; voor dit apparaat zijn twee of meer personen nodig tijdens het hanteren en verplaatsen. Het wordt aanbevolen om verplaatsingsapparatuur te gebruiken.

De elektrische stroom naar het apparaat moet worden uitgeschakeld terwijl de leidingen worden aangesloten. Als u dit niet doet, kan dit leiden tot ernstig letsel of de dood.

KANTELGEVAAR

• DIT FORNUIS KAN KANTELEN.
• EEN KIND OF VOLWASSENE KAN HET FORNUIS KANTELEN EN OM HET LEVEN KOMEN.
• HET NIET INSTALLEREN VAN DE ANTI-KANTELVOORZIENING KAN LEIDEN TOT DE DOOD OF ERNSTIGE BRANDWONDEN BIJ KINDEREN OF VOLWASSENEN.
• ALS HET FORNUIS WORDT VERPLAATST, MOET DE ANTI-KANTELVOORZIENING OPNIEUW WORDEN GEBRUIKT.

KANTELGEVAAR
Om het risico te verkleinen dat het apparaat kantelt, moet het worden vastgezet met een correct geïnstalleerde anti-kantelbeugel(s). Om er zeker van te zijn dat de beugel correct is geïnstalleerd, kijkt u met een zaklamp achter het fornuis om te controleren of de juiste installatie is ingeschakeld in de linkerhoek bovenaan de achterkant van het fornuis of onder het fornuis om te controleren of een vloerhaak en beugel zijn geïnstalleerd.

Viking Range, LLC
111 Front Street
Greenwood, Mississippi 38930 USA
(662) 455-1200

Bel voor productinformatie 1-888-(845-4641) of bezoek onze website op vikingrange.com.
