istore 270L Handleiding

iStore Basisprincipes

De iStore maakt gebruik van een ingenieuze technologie om thermische energie efficiënt rechtstreeks uit de omgevingslucht naar water over te brengen, zonder afhankelijk te zijn van de zon of fossiele brandstoffen om een energiebron te leveren.

Kenmerken
Slimme en efficiënte unit
De operationele kosten kunnen tot 75% lager zijn dan die van een elektrische boiler en kan worden geïnstalleerd op locaties die ongeschikt zijn voor zonneboilerverwarming.

Veilig en milieuvriendelijk
Produceert geen schadelijke gassen en geen open vuur, waardoor de unit veilig is om mee te werken bij de installatie.

Eenvoudig te bedienen
Voorzien van een eenvoudig te gebruiken timer voor zowel start- als stopbewerkingen.

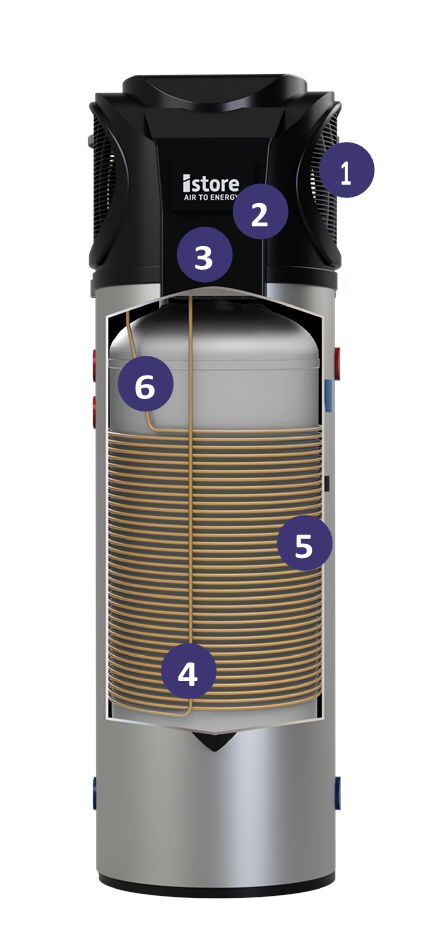

Hoe werkt de iStore?

1. Een ventilator zuigt lucht aan, die warmte-energie bevat, over de verdamper.
2. De verdamper zet het vloeibare koelmiddel om in een gas.
3. De compressor perst het koelmiddel samen tot een heet gas.
4. Het hete gas in de condensor verwarmt het water in de tank met de spiraal eromheen.
5. Het koelmiddel keert terug naar een vloeistof na het verwarmen van het water en gaat verder naar de verdamper om het proces opnieuw te starten.
6. De cyclus gaat door totdat de ingestelde doeltemperatuur is bereikt.

Als er water in huis wordt gebruikt, wordt de cyclus opnieuw gestart zodra de temperatuur in het onderste gedeelte van de tank 12 graden onder de doeltemperatuur is gedaald.

HEET WATER KAN ERNSTIG LETSEL VEROORZAKEN

Heet water is gevaarlijk! Uit veiligheidsoverwegingen moeten jonge kinderen altijd onder toezicht staan in de buurt van warmwaterkranen.
DEZE BOILER IS ALLEEN BEDOELD VOOR GEBRUIK DOOR PERSONEN DIE DE ERVARING OF DE KENNIS EN DE CAPACITEITEN HEBBEN OM DIT TE DOEN. DEZE BOILER IS NIET BEDOELD VOOR GEBRUIK DOOR PERSONEN MET VERMINDERDE FYSIEKE, ZINTUIGLIJKE OF MENTALE CAPACITEITEN, D.W.Z. ZIEKEN EN KINDEREN.
Aangezien zonneboilers watertemperaturen van meer dan 50 °C kunnen genereren, schrijven de voorschriften voor dat er een goedgekeurde, voor zonne-energie geschikte mengkraan moet worden geïnstalleerd in overeenstemming met de instructies van de fabrikant van de kraan. Dit is vereist om te voorkomen dat de watertemperatuur die aan het huis wordt geleverd een vooraf ingestelde veilige maximumtemperatuur overschrijdt. De mengkraan is aangesloten op de warmwaterafvoerleidingen. De kraan moet door een erkende loodgieter worden gemonteerd op het moment van de installatie of bij het achteraf inbouwen in bestaande systemen.
CONTROLEER DE WATERTEMPERATUUR VÓÓR GEBRUIK, BIJVOORBEELD BIJ HET NEMEN VAN EEN DOUCHE OF HET VULLEN VAN EEN BAD OF WASTAFEL, OM ER ZEKER VAN TE ZIJN DAT DEZE GESCHIKT IS VOOR DE TOEPASSING EN GEEN BRANDWONDEN ZAL VEROORZAKEN.
Warmwatersystemen kunnen water opslaan bij temperaturen die brandwonden kunnen veroorzaken. Watertemperaturen boven 50 °C kunnen brandwonden veroorzaken en er moet op worden gelet dat er geen letsel ontstaat door onjuist gebruik van uw boiler.
Als de boiler twee weken of langer niet is gebruikt, kan zich een kleine hoeveelheid waterstofgas (dat ZEER brandbaar is) ophopen in de bovenste watercilinder. Om dit gas veilig te laten ontsnappen, wordt aanbevolen om een warmwaterkraan van een gootsteen of bad aan te zetten om een paar liter water weg te laten lopen. Tijdens deze procedure mag er niet worden gerookt, mogen er geen open vlammen zijn en mogen er geen elektrische apparaten zoals wasmachines of afwasmachines in de buurt werken. Als er waterstof via de kraan wordt afgevoerd, maakt dit een geluid alsof er lucht ontsnapt.

ALGEMENE VEILIGHEIDSINSTRUCTIES
De installatie van de iStore zonneboiler vereist de expertise van een erkende professional. Het installatieproces moet voldoen aan de richtlijnen die zijn vastgelegd in de National Plumbing code (AS/NZS 3500.4), Australian Electrical Wiring Rules (AS/NZS 3000), evenals alle toepasselijke lokale loodgieters- en elektrische voorschriften.
De elektrisch bediende onderdelen van deze boiler werken op 240 V AC-stroom.
Het verwijderen of het proberen te wijzigen van een elektrisch onderdeel moet worden uitgevoerd door een gekwalificeerde elektricien.
Er moet op worden gelet dat u niet in contact komt met leidingen of armaturen die aan de boiler zijn bevestigd.
Voor de blijvende veiligheid van dit apparaat moet het worden geïnstalleerd, bediend en onderhouden in overeenstemming met de instructies van de fabrikant.
Dit apparaat gebruikt R290 (propaan) als koelmiddel, een brandbaar gas van klasse 3 volgens AS1677.

Risico op brand/brandbaar materiaal. Als het koelmiddel lekt in combinatie met een externe ontstekingsbron, is er een mogelijkheid tot ontsteking.
Tijdens de opslag moet worden voldaan aan AS/NZS 5601.
Als er een koelmiddellek wordt geconstateerd, schakel dan de unit uit op het lichtnet en neem contact op met uw iStore servicevertegenwoordiger.
Recycling aan het einde van de levensduur: het koelmiddel mag niet in de atmosfeer terechtkomen en mag alleen door een gekwalificeerde technicus worden verwijderd.

Algemene bediening

• Om ongewenste wijzigingen aan uw iStore instellingen te voorkomen. Het Smart Screen wordt automatisch vergrendeld na 3 minuten inactiviteit.
• De iStore heeft een ingebouwde controller die de temperatuur in de tank bewaakt. Wanneer de vooraf ingestelde lagere thermostaattemperatuur is bereikt, begint de iStore met verwarmen en gaat door totdat de doeltemperatuur is bereikt.
• De iStore behoudt zijn instellingen en timers tijdens een stroomstoring, maar houd er rekening mee dat langdurig stroomverlies ervoor kan hebben gezorgd dat de iStore zijn normale start- of stoptijden van het schema heeft gemist, het schema gaat de volgende dag normaal verder of kan via het LCD-scherm AAN/UIT worden gezet.
• Als de stroom naar de unit wordt onderbroken, zal de unit pas na ongeveer 3 minuten weer gaan draaien als beveiliging om de compressor te beschermen.
• De ventilator en compressor werken alleen continu tijdens de verwarmingscyclus.
• Op het LCD-scherm wordt OFF (UIT) weergegeven als u de iStore buiten zijn timer(s) bezoekt.
• Tijdens normaal bedrijf treedt condensatie op door de overdracht van lucht over de verdamper. Dit proces onttrekt vocht aan de lucht en creëert condensatie/waterdruppels op de spoelen, die op hun beurt worden afgevoerd via de condensaatafvoerleiding.
• Om de tankdruk te beheersen, kan er tijdens de verwarmingscyclus afvoer van de druk- en temperatuurontlastklep (PTR) en de expansiecontroleklep (ECV) optreden.

Verwarmingscyclus
De federale overheid schrijft een thermostaatbereik van 12 graden voor de iStore voor, dit wordt gemeten in het onderste gedeelte van de tank en weergegeven in de linkerbovenhoek van het LCD-scherm.
Als er water in huis wordt gebruikt, wordt de cyclus opnieuw gestart zodra de temperatuur in het onderste gedeelte van de tank 12 graden onder de doeltemperatuur is gedaald.
Opmerking - De ventilator werkt alleen tijdens de verwarmingscyclus.

Vind de video-tutorials over de LCD-functie op onze website.
https://heatpumps.istore.net.au/lcd-setup-tutorials/

Functionaliteit

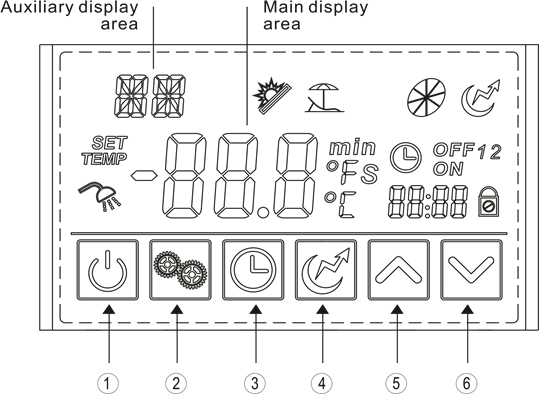

Het functiediagram van het led-display

Functie van de knoppen

NR.	Knop	Naam	Functie
1		Aan/Uit	Het apparaat in- of uitschakelen.
2		Mode	Schakelen tussen de werkingsmodi van het apparaat of instellingsparameters opslaan.
3		Klok	De klok of de timer instellen.
4		Elektrische booster	De elektrische booster in- of uitschakelen.
5		Omhoog	Omhoog bewegen of parameterwaarden verhogen.
6		Omlaag	Omlaag bewegen of parameterwaarden verlagen.

Vind de videohandleidingen voor de lcd-functie op onze website.
https://heatpumps.istore.net.au/lcd-setup-tutorials/

Statuspictogram	Naam	Wat het betekent
	Eco-modus	Geeft aan dat het apparaat in de eco-verwarmingsmodus staat.
	Vakantie	Geeft aan dat het apparaat in de vakantiemodus staat.
	Ventilator	Geeft aan dat de ventilator aan staat en de snelheid van de ventilator.
	Elektrische booster	Geeft aan dat de elektrische booster aan staat.
	Ingestelde temperatuur bereikt	Geeft aan dat de watertemperatuur het doel heeft bereikt en dat het apparaat automatisch is uitgeschakeld.
	Parameterinstelling	Geeft aan dat de parameter instelbaar is.
	Temperatuur	Geeft aan dat de temperatuur niet instelbaar is (gemeten waarde).
	Timer & AAN	Geeft aan dat het apparaat automatisch door de timer wordt ingeschakeld.
	Timer & UIT	Geeft aan dat het apparaat automatisch door de timer wordt uitgeschakeld.
	Minuut	Geeft aan dat het hoofdweergavegebied de minuut weergeeft.
	Celsius	Geeft aan dat de temperatuur in het hoofdweergavegebied of het hulpweergavegebied in °C is
	Vergrendelen	Geeft aan dat het toetsenbord is vergrendeld.

De algemene werking van de iStore is dat wanneer de temperatuur aan de onderkant van de tank, het getal linksboven, meer dan 11 graden onder de doeltemperatuur daalt, de iStore begint te verwarmen en de hele tank tot de doeltemperatuur verwarmt.
Eenmaal bereikt, verschijnt het douchesymbool aan de linkerkant van het lcd-scherm.
Het grote getal in het midden is de temperatuur aan de bovenkant van de tank. Onthoud dat warm water opstijgt en uit de bovenkant van de tank wordt gehaald om voor gebruik naar het huis te worden geleid.
Opmerking: als het hangslotsymbool wordt weergegeven, geeft het scherm alle waarden weer, maar kunnen deze niet worden gewijzigd.
De aan/uit-knop linksonder op het lcd-scherm kan op 3 manieren worden bediend.

• 6 seconden vasthouden vergrendelt of ontgrendelt het lcd-scherm
• 2 seconden ingedrukt houden en loslaten zet de iStore aan of uit
• Kort tikken verlaat de functie die u aan het wijzigen bent

De modusknop reageert alleen op een korte tik.
De klokknop kan op 3 manieren worden bediend,

• Een korte tik vertelt de iStore dat u de systeemklok wilt wijzigen
• 2 seconden vasthouden activeert de timerinstellingsmodus
• Door de knop continu ingedrukt te houden, doorloopt het lcd-scherm elke timerinstelling. Het doorloopt de tijd Aan 1, de tijd Uit 1, gevolgd door de tijd Aan 2 en de tijd Uit 2, totdat u de knop loslaat.

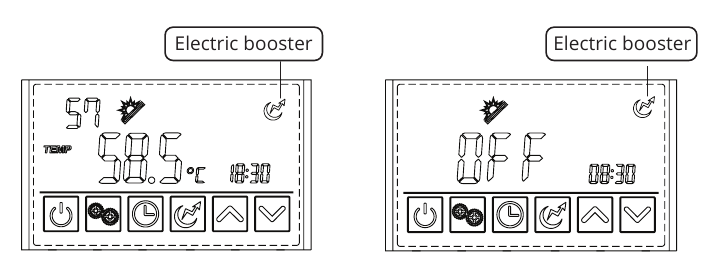

De boostknop wordt in- of uitgeschakeld door kort op de knop te tikken.
De pijlen omhoog en omlaag worden gebruikt om de klok, de timer en de vakantiemodus aan te passen.

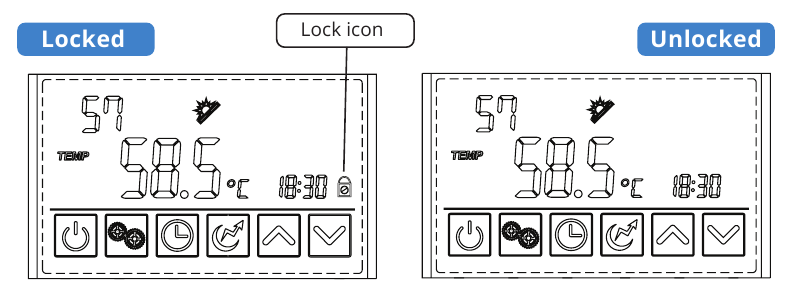

De lcd-vergrendel-/ontgrendelfunctie

Als het iStore-display gedurende 60 seconden geen activiteit detecteert, gaat het scherm naar de slaapstand, waarvoor een eenvoudige druk EN LOSLATING op het lcd-scherm vereist is om het opnieuw te activeren.
Na nog eens 2 minuten inactiviteit wordt het scherm vergrendeld om ongewenste wijzigingen te voorkomen.

Om het scherm te ontgrendelen, houdt u gewoon de aan/uit-knop 6 seconden ingedrukt.

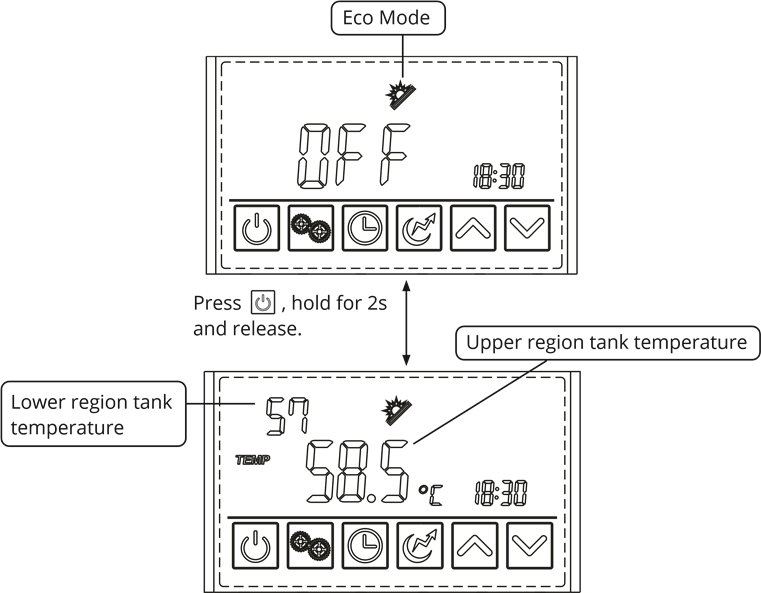

Het apparaat in-/uitschakelen
Houd 0,5 s ingedrukt en het led-display schakelt het apparaat in. Op dit moment geeft het hoofdweergavegebied de watertemperatuur bij de uitlaat weer.
Houd 0,5 s ingedrukt in de actieve interface en het led-display schakelt het apparaat uit. Op dit moment geeft het hoofdweergavegebied UIT weer.

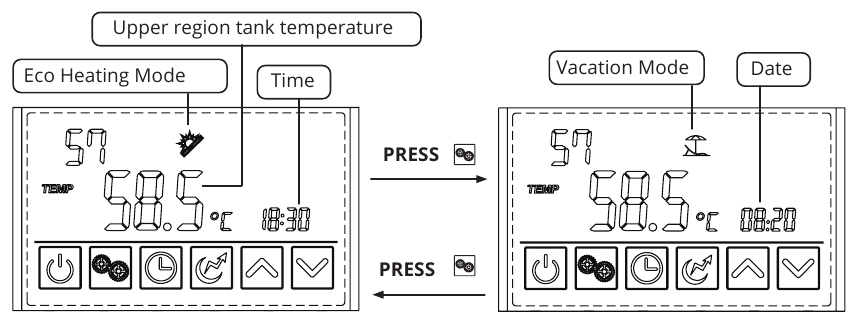

Modusselectie
De Federal Government Clean Energy Regulator specificeert hoe de iStore compressorsystemen voor warm water in Australië moeten werken en dus hoe de computerbediening werkt.

Economische verwarmingsmodus
Voor Australische omstandigheden bewaakt de ECO-modus de omgevingstemperatuur, het binnenkomende water en het uitgaande water, de warmteoverdrachtcapaciteiten en past de werking hieraan aan.

Vakantiemodus
Voor gebruik tijdens vakanties voert u de datum van uw terugkeer in en de slimme iStore vermindert het gebruik tot alleen de door de overheid verplichte wekelijkse desinfectiecyclus. De vakantiemodus vermindert het energieverbruik terwijl u weg bent.

Elektrische elementboostermodus
Het elektrische element verwarmt het water tot de vooraf ingestelde temperatuur en schakelt uit zodra dit is bereikt. De elektrische elementboostermodus wordt geclassificeerd als een one-shot boost en wordt automatisch uitgeschakeld zodra de doeltemperatuur is bereikt.

Druk op om de Eco-modus of de vakantiemodus te selecteren.

De tijd en datum instellen
Voorbeeld: De tijd en datum wijzigen van 18:30 op 4 augustus in 17:40 op 8 september.

Tik op de klokknop en de hele digitale klok knippert

Tik nogmaals op de klokknop en de uren knipperen

Tik op de pijlen omhoog of omlaag om het uur aan te passen

Tik nogmaals op de klokknop en de minuten knipperen

Tik op de pijlen omhoog of omlaag om de minuten aan te passen

Tik nogmaals op de klokknop en de hele maand en dag knipperen

Tik nogmaals op de klokknop en de maand knippert

Tik op de pijlen omhoog of omlaag om de maand aan te passen

Tik nogmaals op de klokknop en de dag knippert

Tik op de pijlen omhoog of omlaag om de dag aan te passen

Tik nogmaals op de klokknop en het hele jaar knippert

Tik nogmaals op de klokknop en het jaar knippert

Tik op de pijlen omhoog of omlaag om het jaar aan te passen

Tik op de klokknop om de timerinstelling te voltooien

Vind de videohandleidingen voor de lcd-functie op onze website.
https://heatpumps.istore.net.au/lcd-setup-tutorials/

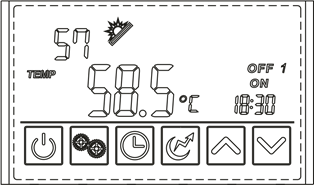

Timerinstelling (Eco-modus)
LET OP: Een timer is niet verplicht voor de werking van de iStore. Factoren zoals de vraag van het huishouden, de gebruikstijd, de piek- en daluren van de individuele leverancier en de Feed In Tarrif-tarieven voor zonnepanelen kunnen allemaal van invloed zijn op welk verwarmingsschema het beste bij een huishouden past

Houd de klokknop 2 seconden ingedrukt totdat AAN, 1 en de hele digitale klok knippert

Tik op de klokknop en de uren AAN 1 knipperen

Tik op de pijlen omhoog of omlaag om het uur AAN 1 aan te passen

Tik op de klokknop en de minuten AAN 1 knipperen

INDIEN NODIG tik op de pijlen omhoog of omlaag om de minuten van ON 1 aan te passen

Tik op de klokknop en de OFF 1 en de hele digitale klok knipperen

Tik op de klokknop en het uur van OFF 1 knippert

Tik op de pijlen omhoog of omlaag om de uren van OFF 1 aan te passen

Tik op de klokknop en de minuten van OFF 1 knipperen

Tik op de pijlen omhoog of omlaag om de minuten van OFF 1 aan te passen
Zorg ervoor dat de minuten van OFF 1 verschillen van de minuten van ON 1

OPMERKING: ALS U SLECHTS 1 TIMER NODIG HEBT, KUNT U DE TIMERFUNCTIE LATEN VERLOPEN EN DE TWEEDE TIMER BLIJFT LEEG MET "--:--" WAARDEN.
Als u een tweede timer nodig heeft, tikt u nogmaals op de klokknop en doorloopt u het instellen van de ON 2- en OFF 2-tijden op dezelfde manier als hierboven beschreven.

Voor units die vanaf januari 2023 zijn geproduceerd, worden timers met dezelfde begin- en eindtijd genegeerd, dat wil zeggen dat 00:00 aan tot en met 00:00 uit niet wordt geactiveerd, evenmin als 12:00 aan tot en met 12:00 uit.
Aan- en uitschakeltijden moeten ook verschillende minuten hebben om ervoor te zorgen dat de gewenste periode wordt bereikt.
Bijvoorbeeld: voor een volledige dagtimer moet een start van 10:00 aan tot en met 16:00 de minuut worden verhoogd tot 16:01 om de werking van het timervenster te bevestigen.
Voor units die vóór januari 2023 zijn geproduceerd, moet u de tweede timer niet instellen op 00:00 AAN en 00:00 UIT, omdat de unit dan elke tweede nacht om middernacht begint met verwarmen.

Waarom worden mijn timerwijzigingen niet van kracht?
Als u de timer instelt en zich momenteel buiten de timer bevindt die u wilt hebben, moet u de unit in de UIT-stand zetten door de aan/uit-knop 2 seconden ingedrukt te houden en los te laten. Omgekeerd, als u deze zo aanpast dat de huidige tijd binnen het timervenster valt, moet u de unit mogelijk in de AAN-stand zetten door de aan/uit-knop 2 seconden ingedrukt te houden en los te laten.
Als u de timer hebt verkort maar niet naar de UIT-stand hebt geschakeld, kan de unit opnieuw opwarmen op basis van waterverbruik tot de volgende keer dat het timervenster AAN en vervolgens UIT gaat.
Als u de timer hebt verlengd, maar de unit nog steeds UIT staat, moet u de unit in de AAN-stand zetten, anders vindt er geen verwarming plaats tot de volgende keer dat het timervenster AAN en vervolgens UIT gaat. Wanneer de timer AAN-tijd is bereikt, activeert deze het display en worden de temperaturen enz. weergegeven. Aan het einde van het timervenster keert het display terug naar de UIT-stand.

Vind de videohandleidingen over de lcd-functies op onze website.
https://heatpumps.istore.net.au/lcd-setup-tutorials/

Samenvatting timerinstelling
ALLEEN ECO-MODUS
Houd de knop 2 seconden ingedrukt, de "ON" (AAN) en "1" knipperen,

ON 1
tik op de en de uurwaarde knippert, pas het uur omhoog of omlaag aan met de knoppen
tik nogmaals op de en de minutenwaarde knippert, pas de minuut omhoog of omlaag aan met de knoppen

OFF 1
tik nogmaals op de en de volledige uu: mm knippert,
tik nogmaals op de en de uurwaarde knippert, pas het uur omhoog of omlaag aan met de knoppen
tik nogmaals op de en de minutenwaarde knippert, pas de minuut omhoog of omlaag aan met de knoppen
OPMERKING: ALS EEN TWEEDE TIMER NIET NODIG IS, LAAT U DE LCD OP DIT PUNT VERLOPEN

ON 2
tik nogmaals op de en de volledige uu: mm knippert,
tik nogmaals op de en de uurwaarde knippert, pas het uur omhoog of omlaag aan met de knoppen
tik nogmaals op de en de minutenwaarde knippert, pas de minuut omhoog of omlaag aan met de knoppen

OFF 2
tik nogmaals op de en de volledige uu: mm knippert,
tik nogmaals op de en de uurwaarde knippert, pas het uur omhoog of omlaag aan met de knoppen
tik nogmaals op de en de minutenwaarde knippert, pas de minuut omhoog of omlaag aan met de knoppen
tik nogmaals op de en het lcd keert terug naar ON 1, laat het lcd op dit punt verlopen.
Wanneer het lcd terugkeert naar de standaardstatus, geeft het display aan of er 1 of 2 timers zijn ingesteld, net boven de digitale klok, bijv.

ALLEEN VOORBEELD: Looptijd 1: 10:00 ~ 16:01; Looptijd 2: 00:00 ~ 03:01.
Om de timers te controleren, houdt u de knop ingedrukt, laat niet los, het lcd geeft elk van de vier AAN- en UIT-tijden in volgorde weer. Laat de knop na de controle los en laat het lcd verlopen.

Houd de klokknop ingedrukt en laat niet los

Blijf de klokknop ingedrukt houden

Blijf de klokknop ingedrukt houden

Blijf de klokknop ingedrukt houden
Laat de timercontrolefunctie verlopen en terugkeren naar het normale display.

OPMERKING: Stel de tweede timer niet in op 00:00 AAN en 00:00 UIT, omdat de unit dan elke tweede nacht om middernacht begint met verwarmen. Om de tweede keer uit te laten, laat u de timerinstelling gewoon verlopen na het instellen van de eindtijd van de eerste timer.

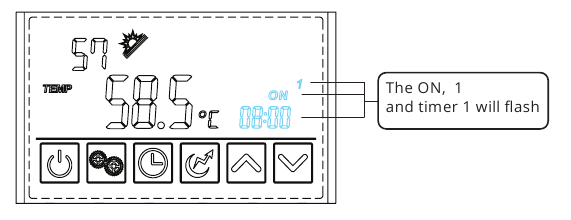

De timerinstelling annuleren

Houd de klokknop ingedrukt totdat de timer knippert

Tik op de aan/uit-knop om de timerbewerking te annuleren.

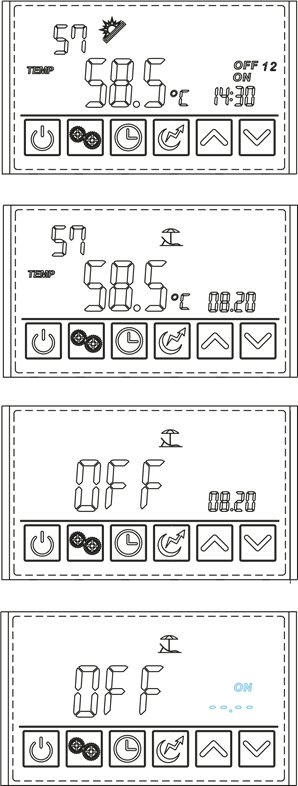

Vakantiemodus (De datum instellen van uw terugkeer van vakantie)
In het onderstaande voorbeeld is de datum waarop de iStore wordt bezocht 20 augustus, d.w.z. 08:20, de terugkeerdatum wordt vervolgens ingesteld op 16 september, d.w.z. 09:16
OPMERKING - de systeemklok moet worden ingesteld voordat u met deze procedure begint.
Als dit de eerste keer is dat u de vakantiedatum instelt, wordt --:-- weergegeven. Als u de terugkeerdatum al eerder hebt ingesteld, wordt die weergegeven, in ons voorbeeld 01:01, 2020

Tik op de klokknop en de AAN, maand en dag knipperen

Vergeet niet – als dit de eerste keer is dat u de vakantiedatum instelt, wordt --:-- weergegeven. Als u de terugkeerdatum al eerder hebt ingesteld, wordt die weergegeven, in ons voorbeeld 01:01, 2020

Tik nogmaals op de klokknop , de AAN en maand knipperen

Tik op de pijlen omhoog of omlaag om de maand van het einde van de vakantie in te stellen

Tik nogmaals op de klokknop , AAN en de dag van het einde van de vakantie knipperen

Tik op de pijlen omhoog of omlaag om de dag van het einde van de vakantie in te stellen

Tik nogmaals op de klokknop , de ON en het 2-cijferige jaar knipperen

Tik op de pijlen omhoog of omlaag om het jaar van het einde van de vakantie in te stellen

Tik nogmaals op de klokknop en de vakantie-terugkeerdatum wordt opgeslagen
De iStore blijft UIT tot de vakantie-terugkeerdatum.

Vind de videohandleidingen over de lcd-functies op onze website.
https://heatpumps.istore.net.au/lcd-setup-tutorials/

Elektrische boosterinstelling
De federale overheid verplicht een thermostaatbereik van 12 graden voor de iStore, voor de elektrische booster wordt dit gemeten in het bovenste deel van de tank, weergegeven in het midden van het lcd. De verwarmingscyclus begint pas als het water in het bovenste deel 12 graden onder de doeltemperatuur komt. Opmerking: als u de elektrische booster inschakelt binnen de 12 graden, werkt deze niet.
De elektrische booster kan worden ingeschakeld wanneer de unit aan het verwarmen is of in de stand-bystand staat.
Druk één keer op om de elektrische booster in te schakelen en druk nogmaals op om hem uit te schakelen.

Verdere hulp nodig? Ga naar de FAQ
Heeft u verdere hulp nodig, bekijk dan de uitgebreide Veelgestelde vragen op https://heatpumps.istore.net.au/frequently-asked-questions

Vind de video tutorials over de LCD-functie op onze website.
https://heatpumps.istore.net.au/lcd-setup-tutorials/

Onderhoud door de huiseigenaar

Temperatuur- en drukveiligheidsklep PTV/PTR (alle tanks)
Het iStore-warmwatersysteem is uitgerust met een 850kPa PTR-klep, die zich aan de zijkant van de cilinder bevindt en essentieel is voor een veilige werking. Het is belangrijk dat u de hendel op de PTR-klep een paar seconden bedient, één keer per 6 maanden. Het is belangrijk dat u de hendel voorzichtig loslaat, zodat de klepzitting niet beschadigd raakt.

Expansiecontroleklep (ECV) (indien van toepassing)
In sommige staten en gemeenteraden is de installatie van een expansiecontroleklep (ook wel koudwaterexpansieklep genoemd) vereist. Als deze klep is gemonteerd, volg dan dezelfde procedure voor de PTR-klep zoals hierboven uitgelegd.

Condensafvoerleiding
Inspecteer de condensafvoerleiding regelmatig om er zeker van te zijn dat er water vrij uit de leiding druppelt. Als de condensaatafvoer aan de uitlaatzijde verstopt is, verwijder dan al het vuil dat zich in de leiding heeft verzameld. Tijdens normaal bedrijf treedt er condensatie op door de overdracht van lucht over de verdamperbatterij. Dit proces onttrekt vocht aan de lucht en creëert condensatie/waterdruppels op de batterijen, die op hun beurt worden opgevangen in de volledig gegoten condensaatbak en afgevoerd via de condensaatafvoerleiding. Op locaties met een luchtvochtigheid van meer dan 80% kan tot 5 liter per dag worden verwacht onder normale bedrijfsomstandigheden.

Obstructies
Controleer regelmatig of er geen obstructies zijn die de luchtinlaat of -uitlaat belemmeren. Als het apparaat in de buurt van struiken of bomen is geïnstalleerd, houd deze dan gesnoeid, zodat ze de luchtstroom niet belemmeren.

Aanbevolen iStore-onderhoud
2-jarig onderhoud
Het aanbevolen tweejaarlijkse onderhoud moet worden uitgevoerd door een erkende vakman. Het wordt aanbevolen dat dit onderhoud wordt uitgevoerd door uw lokale iStore-installateur. Het onderhoud moet het volgende omvatten:

1. Vervang de anode (anodes moeten vaker worden vervangen bij gebruik in hard water, zie tabel in de garantie-uitsluitingen, iStore moet worden geraadpleegd over de vervangingsanode als het geen originele iStore-anode is). Als de TDS hoger is dan 600PPM, moet de anode elk jaar worden geïnspecteerd en met tussenpozen van niet meer dan 12 maanden worden vervangen

5-jarig onderhoud

1. Vervang de anode (anodes moeten vaker worden vervangen bij gebruik in hard water, zie tabel in de garantie-uitsluitingen, iStore moet worden geraadpleegd over de vervangingsanode als het geen originele iStore-anode is). Als de TDS hoger is dan 600PPM, moet de anode elk jaar worden geïnspecteerd en met tussenpozen van niet meer dan 12 maanden worden vervangen
2. Vervang de druk- en temperatuurveiligheidsklep. (PTR-klep)
3. Spoel de waterverwarmer door
4. Controleer en reinig de filters en werking van de mengventiel

Probleemoplossing

Verdere hulp nodig? Ga naar de FAQ
Hebt u verdere hulp nodig, bekijk dan de uitgebreide veelgestelde vragen op https://heatpumps.istore.net.au/frequently-asked-questions

Belangrijke informatie

Bewaar dit exemplaar van uw gebruikershandleiding, aangezien deze belangrijke informatie bevat over uw zonneboiler systeem.
iStore is een toonaangevende leverancier en installateur van zonne-energie oplossingen. Onze kwaliteits- en ontwerpprocessen, in combinatie met onze jarenlange ervaring in de zonne-energie industrie, hebben ons in staat gesteld om een zonneboiler opslagproduct van wereldklasse te ontwikkelen.

• Deze handleiding bevat alle noodzakelijke informatie met betrekking tot de installatie en het onderhoud van dit product. Neem de tijd om het door te lezen voordat u het gebruikt.
• De installateur moet aan de eindgebruiker uitleggen hoe het apparaat moet worden bediend en onderhouden in overeenstemming met deze handleiding.
• iStore is niet verantwoordelijk voor schade of letsel veroorzaakt door de onjuiste installatie van dit warmwatersysteem.
• Het is belangrijk dat de installatie- en bedieningsinstructies in deze handleiding strikt worden nageleefd.
• Er moet een onderhoudsprogramma worden uitgevoerd zoals aanbevolen in deze handleiding. Het niet naleven van deze aanbevelingen maakt de garantie ongeldig.
• Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd, als wordt geoordeeld dat productverbeteringen moeten worden uitgevoerd.

Noteer hier uw serienummer en model
Serie
Model

Referenties

• LCD Setup Tutorials - iStore Heat Pumps
• Frequently asked Questions - iStore Heat Pumps

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download istore 270L Handleiding

Beschikbare talen
