AXITEC AC Series Handleiding

INLEIDING

Met de juiste bediening en onderhoud leveren AXITEC ENERGY GMBH & CO. KG modules u jarenlang schone en hernieuwbare zonne-energie. Deze handleiding bevat de nodige installatie-, onderhouds- en veiligheidsinformatie. Bewaar deze handleiding op een veilige plaats voor toekomstig gebruik.

Het niet naleven van deze installatie-instructie kan leiden tot materiële schade en/of lichamelijk letsel. AXITEC ENERGY GMBH & CO. KG is niet aansprakelijk voor de vergoeding van enig verlies of letsel veroorzaakt door dit type niet-naleving.

AXITEC ENERGY GMBH & CO. KG behoudt zich het recht voor om te allen tijde onaangekondigde wijzigingen aan te brengen in het ontwerp en/of de technische specificaties van haar zonnepanelen. Daarom is alleen het gegevensblad dat actueel is op het moment van fabricage definitief. Het wordt daarom uitdrukkelijk aanbevolen om ervoor te zorgen dat de voorhanden zijnde gegevensbladen de actuele status weergeven voordat een bestelling wordt geplaatst. Bij het uitvoeren van montage of andere werkzaamheden aan de zonnepanelen dienen de gegevensbladen en gebruikersinformatie die actueel zijn op het moment van fabricage van de betreffende module als referentie te worden gebruikt. De inhoud van oudere of nieuwere documenten kan onjuist zijn als gevolg van tussentijdse productwijzigingen.

Deze versie van "Installatie- & Gebruiksinstructies" heeft alle voorgaande versies vervangen.

Moduletype

Deze handleiding is geldig voor de volgende moduletypes:

Codes en voorschriften

De mechanische en elektrische installatie van PV-systemen moet worden uitgevoerd in overeenstemming met alle toepasselijke codes, inclusief elektrische codes, bouwvoorschriften en de vereisten voor het aansluiten op het elektriciteitsnet. Dergelijke vereisten kunnen variëren voor de montagelocatie. De vereisten kunnen ook variëren met de systeemspanning en voor DC- of AC-toepassingen. Neem contact op met de plaatselijke autoriteiten voor de geldende voorschriften.

Algemene informatie

Productidentificatie

Elke module heeft vier labels

1x naamplaatje:
Beschrijft het producttype, het nominale vermogen, de nominale stroom, de nominale spanning, de nullastspanning, de kortsluitstroom (gemeten onder standaard testomstandigheden (STC), de meettolerantie is +/3%), het gewicht, de afmetingen, enz. De maximale systeemspanning is 1000 of 1500 V DC, afhankelijk van het moduletype.

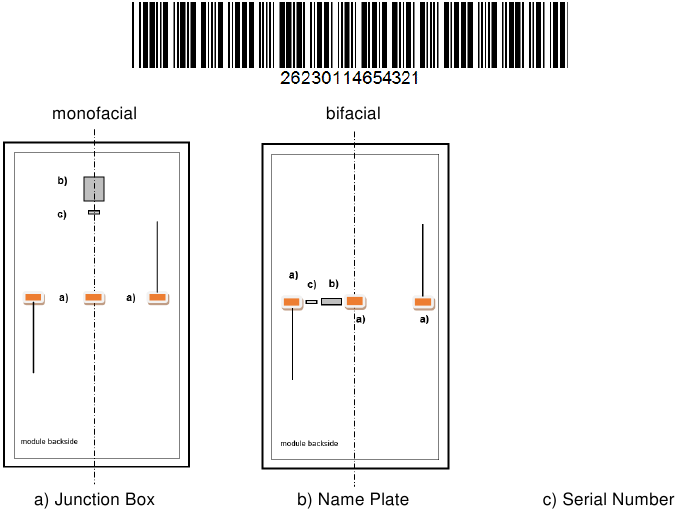

3x serienummer/barcode:
Elke module heeft een unieke serienummercodering, die onder andere het jaar en de maand van fabricage bevat. Een serienummerlabel is permanent bevestigd aan de voorkant onder het glas, een label met serienummer en barcode bevindt zich aan de achterkant onder/naast het typeplaatje en een met serienummer en barcode bevindt zich op het frame.

Algemene regels en veiligheidsvoorschriften

Vóór aanvang van de installatie van het PV-systeem moet advies worden ingewonnen bij de betreffende instanties en de energieleverancier met betrekking tot voorschriften, richtlijnen en goedkeuringseisen. Deze moeten tijdens de installatie worden nageleefd. Alle toepasselijke lokale, regionale en nationale wettelijke voorschriften en regels moeten in acht worden genomen.

Een onjuiste uitvoering tijdens de installatie of inbedrijfstelling kan leiden tot persoonlijk letsel of schade aan de modules.

Het is raadzaam om tijdens de projectplanning rekening te houden met de toegang voor service.

Tijdens het werk moeten te allen tijde een veiligheidsbril en veiligheidsschoenen worden gedragen. Neem, indien van toepassing, de voorschriften en aanbevelingen van de desbetreffende brancheorganisaties of overeenkomstige instanties in acht. Werkzaamheden aan het fotovoltaïsche systeem mogen niet worden uitgevoerd in regen, sneeuw of wind. Het glasoppervlak en het moduleframe kunnen heet worden bij blootstelling aan zonlicht en er bestaat kans op brandwonden. Gebruik indien van toepassing handschoenen.

Werk alleen onder droge omstandigheden en gebruik alleen droog gereedschap. Hanteer geen modules als ze nat zijn, tenzij u de juiste beschermende uitrusting draagt.

Om veiligheidsredenen moeten defecte modules onmiddellijk worden vervangen.

De fotovoltaïsche modules van AXITEC die hierin worden beschreven, voldoen aan de vereisten van applicatieklasse A, dat wil zeggen gevaarlijke spanning (IEC 61730: meer dan 50 V DC of meer dan 240 W; EN 61730: meer dan 120 V DC) en systemen met een gevaarlijk vermogen, waarbij onbeperkte toegankelijkheid te verwachten is.

Zonnepanelen genereren DC-spanning wanneer ze worden blootgesteld aan zonlicht. Elk contact met 30 V of meer DC-spanning kan dodelijk zijn.

Modules hebben geen aan/uit-schakelaar. Modules kunnen alleen buiten werking worden gesteld door ze uit het zonlicht te verwijderen, of door hun oppervlak volledig te bedekken met volledig ondoorzichtig materiaal, of door met modules te werken die met de voorkant naar beneden op een glad, vlak oppervlak liggen.

Sluit alleen zonnepanelen met dezelfde nominale uitgangsstroom in serie aan. Wanneer zonnepanelen in serie worden geschakeld, is de totale spanning gelijk aan de som van de spanningen van de afzonderlijke zonnepanelen. Raadpleeg het betreffende gegevensblad voor de maximale systeemspanning voor zonnepanelen.

De modules mogen niet in water worden ondergedompeld.

Bundel zonlicht niet kunstmatig door middel van spiegels, lenzen of andere apparaten op de module.

Reflectie van sneeuw of water kan het zonlicht versterken en daardoor de stroom en het vermogen verhogen. Bovendien kunnen koudere temperaturen de spanning en het vermogen aanzienlijk verhogen.

Als de modules volgens de bovenstaande instructies worden geïnstalleerd, moeten de systeemcomponenten resulteren in een goede werking van de modules. Als de modules niet goed worden gebruikt, kan de garantie vervallen of in ieder geval aanzienlijk worden beperkt.

Meer informatie over modules van AXITEC is te vinden in de gegevensbladen voor de modules. De gegevensbladen zijn beschikbaar via internet op www.axitecsolar.com.

Brandbeveiliging

Neem voor vragen over bouwveiligheid en brandpreventie in gebouwen contact op met de betreffende lokale autoriteit.
Gebruik indien van toepassing aardlekbeveiligingsschakelaars of zekeringen in overeenstemming met de specificaties van de lokale autoriteiten.
Gebruik geen modules in de buurt van apparaten of plaatsen waar ontvlambare gassen kunnen worden gevormd.
Bij een dakinstallatie mag de module alleen worden gemonteerd boven een brandwerende dakbedekking die voor deze toepassing is goedgekeurd.

Onze modules voldoen aan brandbeveiligingsklasse C in overeenstemming met IEC 61730-2. In de regel kan ervan worden uitgegaan dat een brandrisico als laag risico kan worden beoordeeld als onze modules correct zijn geïnstalleerd op daken van bouwmaterialen van klasse A, d.w.z. niet-brandbaar, in overeenstemming met DIN EN 13501. Bij installatie op een dak mag de module alleen worden gemonteerd over een brandwerende dakbedekking die voor deze toepassing is goedgekeurd. Daarnaast moet ervoor worden gezorgd dat de achterwand en het montageoppervlak volledig geventileerd zijn. Een onjuiste installatie kan leiden tot brandgevaar. Om de brandwerendheid van het dak te waarborgen, wordt een afstand van ≥ 10 cm tussen het moduleframe en het dakvlak aanbevolen. Er moet echter ter plaatse in elk individueel geval afzonderlijk worden gecontroleerd in hoeverre het mogelijk is om de modules te installeren in overeenstemming met de relevante brandbeveiligingsvoorschriften en of er mogelijk aanvullende maatregelen moeten worden genomen. Het installatiebedrijf is altijd verantwoordelijk voor het waarborgen dat de installatie correct en in overeenstemming met de voorschriften wordt uitgevoerd.

Installatie- en montageregels

Montage-opmerkingen

Het wordt aanbevolen om de zonnepanelen pas op het moment van installatie uit de verpakking te halen.

Overschrijd bij het stapelen van de zonnepanelen niet de bovengrens die op de verpakkingsdoos staat aangegeven.

Bewaar de verpakkingsdoos op een geventileerde, regendichte en droge plaats voordat u de zonnepanelen uitpakt.

De glasoppervlakken mogen niet worden beschadigd of bekrast. Met name de achterkant van de module mag niet worden blootgesteld aan mechanische stoten (bijv. door scherpe, harde voorwerpen).

Ga niet op de modules of moduleframes staan.

Til de module niet op door de aansluitdoos of elektrische kabels van de module vast te houden.

De zonnepanelen mogen niet onder buigspanning worden geïnstalleerd en de framedelen mogen tijdens de montage niet in zichzelf worden gedraaid.

De zonnepaneel mag niet langs de zijkanten worden samengedrukt.

Modules moeten tijdens de installatie met zorg worden behandeld. Stoten tegen de voor- en achterkant of de randen kunnen de modules beschadigen.

Zorg er bij een dakmontage voor dat de structurele afmetingen (raadpleeg indien nodig een bouwkundig ingenieur) van het dak voldoende zijn om de belastingen te dragen die door het fotovoltaïsche systeem worden opgelegd.

Het is verboden wijzigingen of reparaties aan de zonnepaneel aan te brengen (bijv. extra boren in het moduleframe, verwijderen van het typeplaatje)!

Om voldoende ventilatie te garanderen, moet een afstand van minimaal 10 cm worden aangehouden tussen de onderkant van het frame en het dak. Kleinere afstand alleen na overleg met AXITEC.

Waterafvoeropeningen in het moduleframe mogen op geen enkele manier worden afgesloten. Ook het montageframe mag deze niet blokkeren. De aangebrachte aardingsgaten dienen uitsluitend voor het aarden van het frame.

Locatie selecteren

Maritieme en mobiele toepassingen zijn over het algemeen uitgesloten. Zwevende installaties alleen na overleg met AXITEC.

Als de modules in de buurt van de zee worden gemonteerd, moet een minimale afstand van 500 m tot de kustlijn worden gegarandeerd.

Zonnepanelen mogen niet hoger dan 2.000 m boven zeeniveau worden geïnstalleerd.

Verblinding veroorzaakt door modules kan niet worden uitgesloten. Modules mogen daarom niet worden geïnstalleerd op locaties waar verblinding een potentieel risico kan vormen.

De werking van de zonnepanelen in gebieden met sneeuwbelastingen tot 3600 Pa is afhankelijk van de montage en het moduletype (zie Mechanische installatie).

De modules moeten worden geïnstalleerd in een omgeving waarin ervoor wordt gezorgd dat het bedrijfstemperatuurbereik niet hoger of lager is dan -40°C tot +85°C. Voldoende luchtcirculatie achter de modules moet met name in warme omgevingen worden gewaarborgd.

Elke schaduwvorming op de module-array moet worden vermeden. De modules mogen niet permanent in de schaduw staan (inclusief gedeeltelijke schaduwvorming, spot shading, uniforme schaduwvorming of ongelijkmatige schaduwvorming). Permanente schaduwvorming betekent dat de cellen gedurende een langere periode continu in de schaduw staan, bijvoorbeeld wanneer modules achter een pijp, een schoorsteen, een boom, enz. worden geïnstalleerd. Als een defect (bijv. een hot spot) wordt veroorzaakt door onjuiste installatie van een module in de schaduw of door slecht onderhoud, vervalt de garantie. Het vermogensverlies in volledig of gedeeltelijk beschaduwde cellen leidt tot vermogensverlies, een lagere opbrengst en kan leiden tot lokale oververhitting, wat op zijn beurt een negatief effect kan hebben op de levensduur van de modules. Permanente schaduwvorming kan leiden tot versnelde veroudering van het inkapselingsmateriaal en thermische spanning op de bypass-diodes veroorzaken. Als modules toch in dergelijke schaduwrijke gebieden worden geïnstalleerd, zijn er optimizers op moduleniveau (MLPE) vereist.

Uitlijning

Indien mogelijk moeten alle modules op dezelfde manier worden uitgelijnd.

De zonnepanelen zijn geschikt voor installatie met zowel de lange als de korte zijde omhoog (zie Mechanische installatie).

De modules moeten zo worden gemonteerd dat smelt- en regenwater vrij kunnen aflopen en dat de module niet constant nat is.

Om de opbrengst van de achterkant van bifaciale modules te verhogen, moet schaduwvorming door de onderconstructie zoveel mogelijk worden vermeden. Een substraat met een hoog albedo en een grotere afstand tussen de module en het substraat hebben ook een positief effect op de energieopbrengst van bifaciale modules.

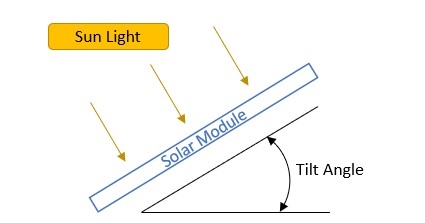

Kantelhoek

De zonnepanelen moeten in een hoek van minimaal 10° ten opzichte van de grond worden geïnstalleerd. De bouwvoorschriften moeten in acht worden genomen (in Duitsland maximaal 75°).

Afhankelijk van de hellingshoek leveren de zonnepanelen een verschillende opbrengst. De optimale kantelhoek is afhankelijk van de locatie en de azimut van de zonnepanelen.

Voor een optimale opbrengst moet de PV-module op het zuidelijk halfrond naar het noorden zijn gericht.

Alle zonnepanelen die in serie zijn geschakeld, moeten op dezelfde manier worden georiënteerd voor een optimale energieopbrengst.

Mechanische installatie

De modules moeten worden gemonteerd met een minimale afstand van 5 mm tot de volgende module.

Steunen, montageklemmen, schroeven en andere bevestigingselementen moeten in de handel verkrijgbaar en corrosievrij zijn. De bevestigingselementen moeten in het bijzonder worden ontworpen in overeenstemming met de lokale wind- en sneeuwbelasting.

Zorg ervoor dat de modules niet worden blootgesteld aan wind en sneeuwbelasting die de maximaal toelaatbare belasting overschrijden.

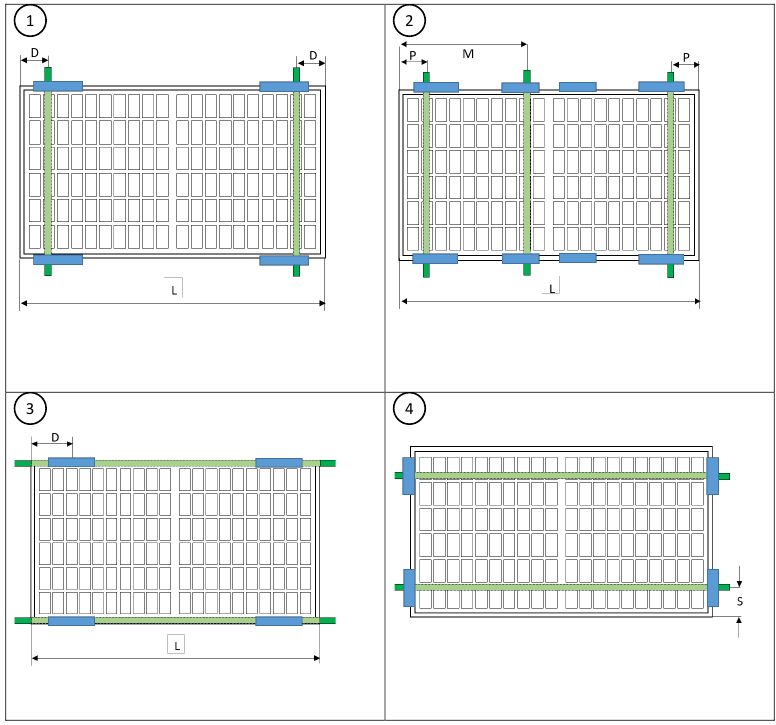

Installatie met klemmen

Bij gebruik van montageklemmen moeten de zonnepanelen op ten minste vier plaatsen aan tegenoverliggende zijden op de steunen worden gemonteerd. De klemmen moeten zich binnen de montagezone bevinden. De module moet stevig worden bevestigd. De klemmen mogen geen contact maken met het voorste glas of het frame op enigerlei wijze vervormen. Vermijd schaduweffecten van de klemmen en het montagesysteem.

Het wordt aanbevolen om een klem met een lengte van minimaal 40 mm te gebruiken. Vermijd schaduwvorming door de klem. Het maximale aanhaalmoment voor de montageklemmen kan worden verkregen bij de fabrikant van de klemmen.

klembereik
onderconstructie

D = L/4 mm
S = 100 tot 300 mm
P = L/4 mm
R = 0 mm tot L/ 4 -100 mm
M =L/2 mm of M = L/2 mm
Zorg ervoor dat de aansluitdozen de derde montagerail niet raken in geval van doorbuiging.
* Alle tekeningen zijn schematische diagrammen en komen niet overeen met de werkelijkheid.

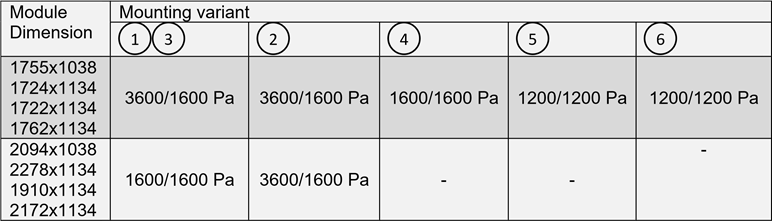

Ontwerplasten* (druk/zuiging) voor de toegestane installatievarianten

*getest met 1,5 keer hogere testbelasting loodrecht op het modulevlak

voorbeeld:

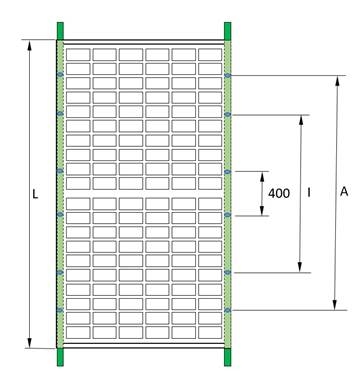

Montage met behulp van de montagegaten

In plaats van montageklemmen kunnen de modules ook aan de onderconstructie worden bevestigd met behulp van de montagegaten in het frame (lange modulezijde). De montageschroeven moeten afwisselend op ten minste vier punten aan de steunen worden bevestigd.

Ontwerplasten* (druk/zuiging) voor montage met montagegaten

*getest met 1,5 keer hogere testbelasting loodrecht op het modulevlak

144 cell XXL en 132 cell XQ modules hebben extra 4 montagegaten met 400mm tussenruimte, die geschikt zijn voor tracking beugelsysteem producten.

Montage met insteeksystemen

Individuele goedkeuringen kunnen worden aangevraagd voor insteeksystemen als er geen goedkeuring beschikbaar is van de fabrikant van het insteeksysteem.

Elektrische installatie

De elektrische verbinding van de afzonderlijke zonnepanelen met elkaar en de aansluiting op de omvormer moet worden gemaakt met behulp van de connectoren van hetzelfde type die vooraf op de zonnepanelen zijn gemonteerd. De kabels mogen niet als draaghulpmiddelen worden gebruikt of worden gebogen en mogen niet onder trekspanning worden geïnstalleerd. Gebruik alleen speciale zonnekabels en geschikte connectoren die voldoen aan de lokale specificaties op de installatieplaats.

Alleen gecertificeerde zonnekabels mogen worden gebruikt voor aarding en aansluiting van de modules (bijv. IEC 62930 goedgekeurd). De aanbevolen minimale doorsnede van de kabel is 4 mm² (#12 AWG). Alleen gecertificeerde zonnekabels mogen worden gebruikt voor aarding en aansluiting van de modules. De minimale buigradius is 5x de kabeldiameter.

Houd de connectoren droog en schoon tijdens de installatie. Houd er rekening mee dat vervuiling door zand, stof en water zal resulteren in arca en elektrische schok van de connector.

Zet de kabel vast aan het montagesysteem met UV-bestendige kabelbinders en vermijd direct zonlicht op de kabels.

Kabels en connectoren mogen niet op de dakbedekking rusten en mogen niet in het waterafvoerende vlak liggen.

De elektrische installatie en inbedrijfstelling mogen alleen worden uitgevoerd door een gekwalificeerde elektricien die de relevante normen en voorschriften voor het gebruik en de montage van zonnepanelen kent. Onze bedieningsinstructies stellen personen die niet over de genoemde kennis beschikken niet in staat om de zonnepanelen te monteren.

Modules mogen niet worden gebruikt in kortsluitomstandigheden.

Het loskoppelen van de moduleaansluitingen tijdens bedrijf kan leiden tot lichtbogen (doorslagvonken) en dus tot gevaar voor mens en materieel. Steek geen voorwerpen in de stekkers en stopcontacten!

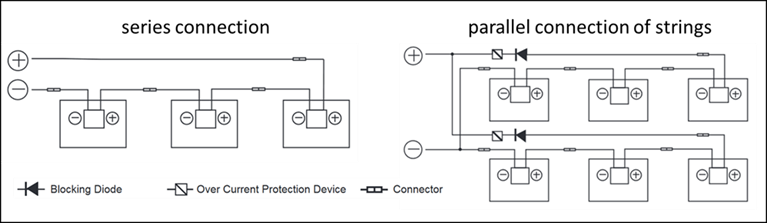

Elektrisch ontwerp

Sluit het max. aantal modules aan dat overeenkomt met de spanningsspecificaties van de apparaten die in het systeem worden gebruikt. De modules (in overeenstemming met beschermingsklasse II) mogen niet worden gebruikt met een hogere spanning dan de toegestane systeemspanning. De specificaties zijn te vinden in het gegevensblad van de modules of in het gegevensblad van de betreffende omvormers. Zorg ervoor dat de kabels zo worden geïnstalleerd en bevestigd dat met name de stekkerverbindingen niet in een waterafvoerend vlak liggen.

Alle aangesloten elektrische componenten moeten zijn ontworpen voor de maximale bedrijfsspanning van het systeem.

Als gevolg van bijzondere omgevingsomstandigheden kan een module een hogere stroom en/of spanning leveren dan gespecificeerd onder de gestandaardiseerde testomstandigheden. Bij het ontwerpen van PV-systemen moeten de waarden voor Isc en Uoc worden vermenigvuldigd met een factor 1,25 om de nominale waarden te bepalen voor componenten zoals bijvoorbeeld bekabeling, zekeringen en omvormers die op de uitgang van de modules worden aangesloten.

Om het maximaal mogelijke aantal modules per string te bepalen, moet rekening worden gehouden met de open spanning bij de laagste temperatuur:
𝑈 _{𝑠𝑦𝑠𝑡𝑒𝑚,𝑚𝑎𝑥} ≥ 𝑁 × 𝑈_{𝑂𝐶,𝑆𝑇𝐶} [1 + 𝛽_𝑈𝑜𝑐 × (𝜗_𝑚𝑖𝑛 − 25)]
𝑁 = 𝑎𝑎𝑛𝑡𝑎𝑙 𝑠𝑒𝑟𝑖𝑒𝑙𝑙𝑒 𝑚𝑜𝑑𝑢𝑙𝑒𝑠;
𝛽_𝑈𝑜𝑐 = 𝑡𝑒𝑚𝑝𝑒𝑟𝑎𝑡𝑢𝑢𝑟𝑐𝑜ë𝑓𝑓𝑖𝑐𝑖ë𝑛𝑡 𝑣𝑎𝑛 𝑈_oc;
𝜗_𝑚𝑖𝑛 = 𝑚𝑖𝑛𝑖𝑚𝑢𝑚 𝑡𝑒𝑚𝑝𝑒𝑟𝑎𝑡𝑢𝑢𝑟 𝑜𝑝 𝑙𝑜𝑐𝑎𝑡𝑖𝑒

De gespecificeerde beschermingsklassen moeten worden nageleefd, maar de minimaal vereiste naleving is IP65. Zorg voor een openingloze verbinding bij het aansluiten van de stekkerconnectoren.

Voor een serieverbinding mogen alleen modules met dezelfde stroomsterkte worden gebruikt, en voor een parallelle verbinding mogen alleen modules met dezelfde spanning worden gebruikt. Modules kunnen in serie worden geschakeld door de positieve aansluiting van de ene module te verbinden met de negatieve aansluiting van de volgende module.

Geschikte overstroombeveiligingsmaatregelen (bijv. stringuitschakeling) zijn vereist voor de parallelle aansluiting van de modules. Er moet worden gezorgd dat de gespecificeerde capaciteit met betrekking tot de retourstroom IR van het gegevensblad niet wordt overschreden. Als er meer dan twee parallelle strings zijn, moeten stringzekeringen en stringdiodes worden gebruikt.

Gebruik alleen speciale zonnekabels en geschikte stekkers. Bevestig de kabels aan het montagesysteem met UV-bestendige kabelbinders en vermijd blootstelling van de kabels aan direct zonlicht.

Om spanningen veroorzaakt door blikseminslag te verminderen, moet het oppervlak van alle geleiderlussen zo klein mogelijk zijn. Modules moeten zo worden geïnstalleerd dat er voldoende luchtcirculatie mogelijk is om oververhitting van de modules en componenten te voorkomen.

IR, van 16 A voor:
AC-xxxM/60S: xxx = 310 – 325;
AC-xxxMH/120S: xxx = 310 – 335
AC-xxxM/72S: xxx = 370 – 390;
AC-xxxMH/144S: xxx = 370 – 405

IR, van 20 A voor:
AC-xxxMH/120VAU: xxx 360 – 385;
AC-xxxMH/144VAU: xxx = 440 – 465

IR, van 25 A voor:
AC-xxxMH/108VAU: xxx 400 – 415;
AC-xxxMH/144VAU: xxx = 530 – 555;
AC-xxxMH/108VAU: xxx 400 – 415

IR, van 30 A voor:
AC-xxxTGB/108BBA: xxx = 430; 440;
AC-xxxTGB/108WBA: xxx = 430 – 440;
AC-xxxTGB/120BBA: xxx = 470;
AC-xxxTGB/120WBA: xxx = 470;
AC-xxxTGB/144TSA: xxx = 565 – 580;
AC-xxxTGBL/108WBA: xxx = 440 - 450;
AC-xxxTGBL/108BBA: xxx = 440 – 450;
AC-xxxTGB/120TSA: xxx = 550;

Bypassdiode

De aansluitdozen van de halfcelmodules bevatten elk een bypassdiode die parallel is geschakeld aan de celstring. In geval van schaduw kan de diode het getroffen deel van de module omzeilen en deze zo beschermen tegen overmatige verwarming en vermogensverliezen van het hele systeem verminderen. Gedeeltelijke schaduwvorming moet niettemin worden vermeden. Houd er rekening mee dat de bypassdiode niet de overstroombeveiliging is.

Als de diode defect is, moet de installateur of systeemonderhoudsleverancier contact opnemen met Axitec. Probeer niet zelf de moduleaansluitdoos te openen.

Elke module bevat 3 bypassdiodes.

Aarding

De modules moeten worden geaard volgens de landspecifieke eisen en wetten. Als er al een bliksembeveiligingssysteem aanwezig is of op het gebouw moet worden geïnstalleerd, moet het PV-systeem worden geïntegreerd in het beschermingsconcept tegen directe blikseminslag. Als een transformatorloze omvormer wordt gebruikt, kan potentiaalvereffening worden voorgeschreven in overeenstemming met de specificaties van de omvormerfabrikant. Landenspecifieke wetten moeten worden nageleefd.

Aarding van de modules mag alleen worden uitgevoerd op de locaties op het frameprofiel die hiervoor zijn gespecificeerd via een aardkabel die elektrisch geleidend is verbonden met het frame.

Landenspecifieke normen moeten worden nageleefd.

Onderhoud en reiniging

Onderhoud

We raden regelmatige inspecties aan:

• Controleer de module regelmatig op tekenen van schade en glasbreuk
• Controleer of alle elektrische aansluitingen veilig en vrij van corrosie zijn
• Controleer of de kabels onbeschadigd zijn
• Controleer of het montagesysteem veilig is bevestigd en stevig vastzit

De meest voorkomende oorzaken van een lage energieopbrengst zijn:

• Onjuiste of defecte bedrading
• Doorgebrande zekeringen of geactiveerde stroomschakelaars
• Schaduw op de modules door bomen, masten of gebouwen
• Defecte omvormer
• Onjuist onderhoud en reiniging
• Ophoping van vuil op de modules
• Ongeschikte hellingshoek of uitlijning van de modules

Reiniging

Als de zonnepanelen voldoende hellend zijn (≥ 15°), is reiniging over het algemeen niet nodig (zelfreiniging door regen). Als ze in een ondiepe hoek zijn geïnstalleerd en/of er veel vuil/stof is, kan af en toe reinigen nuttig zijn om een hoge energieopbrengst te behouden.

Het reinigen van een fotovoltaïsch systeem brengt het risico met zich mee van elektrische schokken en schade aan modules en andere componenten. Daarom raden we aan om alleen reiniging te laten uitvoeren door getraind personeel dat bekend is met de risico's van het aanbrengen van water op elektrische componenten en dat over persoonlijke beschermingsmiddelen beschikt. Er is een verhoogd risico op elektrische schokken als modules beschadigd zijn. Inspecteer de modules vóór de reiniging.

Om het risico op elektrische schokken te verminderen, moet het systeem worden uitgeschakeld en moet de reiniging bij weinig zonlicht worden uitgevoerd.

Vereiste voor het reinigingsproces:

• Reinig de modules niet droog.
• Regenwater of leidingwater met een totale hardheid van minder dan 75 mg/l kan worden gebruikt voor de reiniging.
• Als stromend water niet voldoende is om zware vervuiling te verwijderen, gebruik dan een zachte, niet-geleidende spons of een soortgelijk hulpmiddel. Indien nodig kan een niet-schurend, niet-bijtend, mild glasreinigingsmiddel worden gebruikt om het reinigingsproces te ondersteunen. Resten van het reinigingsmiddel moeten worden afgespoeld met voldoende stromend water.
• Gebruik geen hogedrukreiniger of borstel de achterkant van de modules niet.
• Het is verboden om op de modules te staan of te lopen.
• Het verschil tussen de moduletemperatuur en de watertemperatuur mag niet meer dan 20 K bedragen.

Referenties
