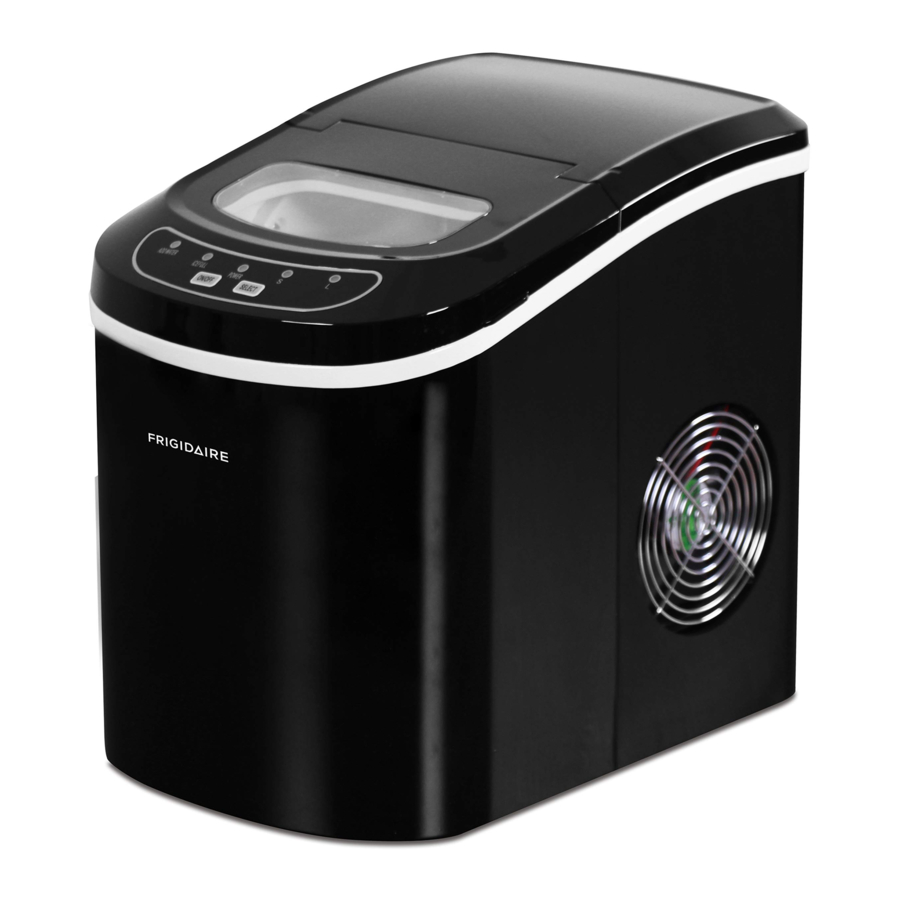

Frigidaire EFIC101, EF1C102, EFIC105, EFIC102ST Handleiding

INLEIDING

Wij zien uw aankoop als het begin van een lange relatie samen.
Deze handleiding is uw hulpmiddel voor het gebruik en onderhoud van uw product. Lees deze voordat u uw apparaat gebruikt. Houd het bij de hand voor snelle raadpleging. Als iets niet goed lijkt te zijn, helpt de sectie Probleemoplossing u bij veelvoorkomende problemen.
Veelgestelde vragen, handige tips en video's, reinigingsproducten en keuken- en woonaccessoires zijn beschikbaar op www.frigidaire.com.
Wanneer u uw ijsmachine uitpakt, kan er een kleine hoeveelheid water in zitten. Uw apparaat is gloednieuw.
Al het water dat u aantreft, is afkomstig van de standaard kwaliteitscontrole-tests die al onze ijsmachines ondergaan als onderdeel van het productieproces.
Volg de eerste voorbereidings- en reinigingsinstructies zoals beschreven in de gebruikershandleiding voordat u uw nieuwe ijsmachine gebruikt.

Installatiechecklist
Deuren

• Deur sluit volledig aan op de kast aan alle zijden

Nivellering

• Kast staat stevig op alle hoeken

Elektrische voeding

• Stroom in huis ingeschakeld

Ijsmachine

• Waterleiding aangesloten op de ijsmachine
• Geen waterlekken aanwezig bij alle aansluitingen - controleer opnieuw na 24 uur
• Ijsmachine is ingeschakeld
• IJs- en waterdispenser werken correct

Laatste controles

• Verpakkingsmateriaal verwijderd

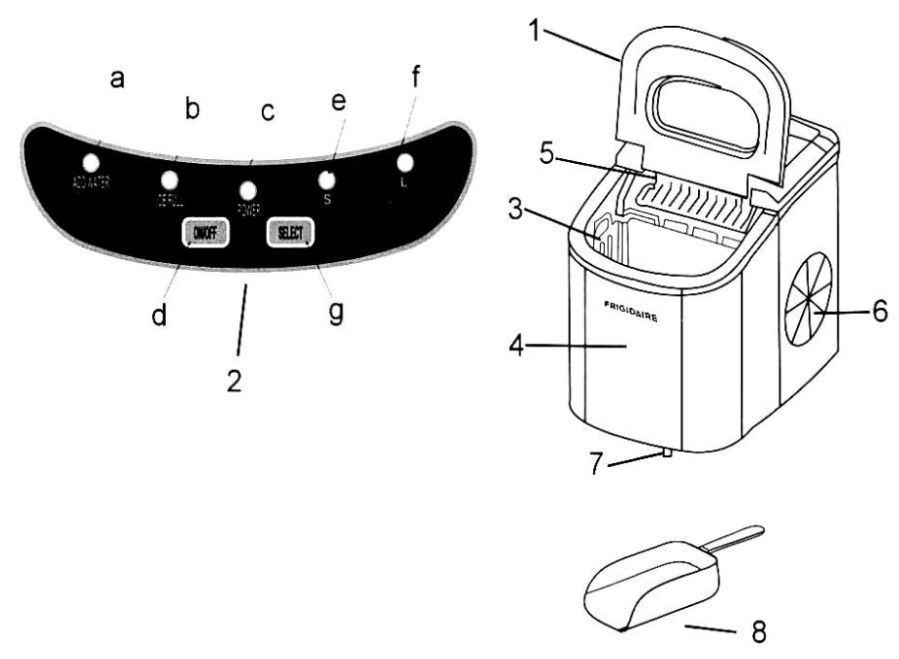

ONDERDELEN BESCHRIJVING

1. Deksel
2. Bedieningspaneel
   1. Indicatielampje Water toevoegen
   2. Indicatielampje IJs vol
   3. Indicatielampje Stroom
   4. Aan/Uit-knop
   5. Indicatielampje 'S' kleine ijsgrootte
   6. Indicatielampje 'L' grote ijsgrootte
   7. Selecteerknop - om ijsgrootte te kiezen
3. IJsmand
4. Waterreservoir (onder ijsmand)
5. IJsschep en verdampervingers (achter ijsschep)
6. Luchtafvoer
7. Aftapplug
8. IJsschep

VOOR HET EERSTE GEBRUIK

Deze draagbare ijsmachine maakt gebruik van een volledig automatisch besturingssysteem, met een geavanceerde microcomputer voor eenvoudig en gemakkelijk ijs maken. IJs maken is eenvoudig en snel. Voeg gewoon water toe, steek de stekker in een stopcontact en druk op de AAN-knop. U kunt een van de twee ijsblokjesformaten selecteren met een druk op de knop. Wanneer u het apparaat voor het eerst inschakelt of tijdens ijsmaakcycli, blijft de compressor 3 minuten inactief, terwijl deze wordt bekrachtigd.
Er zijn waarschuwingsindicatoren die u waarschuwen om water bij te vullen wanneer het reservoir leeg is en om ijs te verwijderen wanneer de opbergmand vol is. De ijsmachine heeft ook ingebouwde beveiligingen die accidentele schade kunnen beperken en het systeem automatisch uitschakelen wanneer dat nodig is.
Lees aandachtig.

1. De hellingshoek van de ijsmachinekast mag niet groter zijn dan 45⁰ C tijdens transport of gebruik. Draai de ijsmachine niet ondersteboven. Dit kan ervoor zorgen dat de compressor of het koelsysteem verkeerd werkt. Wanneer de ijsmachine wordt verplaatst of vervoerd, moet u de vloeistoffen in de compressor de tijd geven om te bezinken. Wacht voordat u de ijsmachine voor de eerste keer gebruikt 2 uur nadat het apparaat is geplaatst en waterpas is gesteld.
2. Zorg ervoor dat de ijsmachine waterpas staat en op een stabiele tafel of platform staat om storingen te voorkomen.
3. De machine moet op een droge en vlakke ondergrond worden geplaatst met voldoende ventilatie, uit de buurt van warmtebronnen zoals ovens, kachels en corrosieve gassen. Laat aan alle kanten van de ijsmachine een ruimte van 20 cm vrij voor voldoende ventilatie.
4. Vul het waterreservoir niet met heet water. Dit kan de ijsmachine beschadigen. Het is het beste om het waterreservoir te vullen met water op kamertemperatuur of lager.

UW IJSMACHINE GEBRUIKEN

1. Zorg ervoor dat de aftapplug onder de voorkant van het apparaat gesloten is en dat het waterbuisscherm op zijn plaats zit.
2. Steek de ijsmachine in het stopcontact en het groene indicatielampje gaat knipperen (ongeveer elke 5 seconden).
3. Open de deksel en verwijder de ijsmand.
4. Vul het waterreservoir.
   OPMERKING: Vul niet boven de MAX-waterniveau-markering aan de achterkant van het waterreservoir.
5. Plaats de ijsmand terug en sluit de deksel.
6. Druk op de Power Button (aan/uit-knop) en het groene indicatielampje blijft branden. Om te wisselen tussen de kleine of grote ijsgrootte, drukt u op de Select Button (selectieknop) totdat het lampje brandt naast de gewenste ijsgrootte.
7. De eerste ijsmaakcyclus duurt ongeveer 8 - 13 minuten, afhankelijk van de geselecteerde ijsgrootte. De ijsmaakcyclus begint met water dat in de waterbak onder de verdampervingers wordt gepompt. In de volgende 8 - 13 minuten vormt zich ijs op de verdampervingers. Zodra dit is voltooid, kantelt de ijsbak naar achteren en wordt het resterende water in de ijsbak terug in het waterreservoir afgevoerd. De ijsblokjes worden vervolgens van de verdampervingers gevallen en door de ijsschep in de ijsmand geduwd. De ijsbak beweegt automatisch terug in de positie onder de verdampervingers en start de volgende cyclus.
8. Het 'Ice Full' (ijs vol)-ledlampje gaat branden wanneer de ijsmand vol is en de ijsmachine stopt de ijsmaakcyclus automatisch. Verwijder voorzichtig het ijs uit de ijsmand met de ijsschep. Zodra de ijsmand is geleegd en de deksel is gesloten, start de ijsmachine de ijsmaakfunctie automatisch opnieuw.

   Wacht 3 minuten en druk vervolgens op de Power Button (aan/uit-knop) om de ijsmaakfunctie opnieuw te starten.
9. Het 'Add Water' (water toevoegen)-ledlampje gaat branden wanneer er geen water meer in het waterreservoir zit en de ijsmaakcyclus stopt automatisch. Druk eenmaal op de Power Button (aan/uit-knop) (de Power Button (aan/uit-knop) knippert elke 5 seconden). Verwijder de ijsmand en voeg water toe aan het waterreservoir.
   OPMERKING: Vul niet boven de MAX-waterniveau-markering aan de achterkant van het waterreservoir. Plaats de ijsmand terug en sluit de deksel.

   Wacht 3 minuten en druk vervolgens op de Power Button (aan/uit-knop) om de ijsmaakfunctie opnieuw te starten.
10. Wanneer u klaar bent met het maken van ijs, brengt u het ijs over naar een vriezer.
    OPMERKING: Het ijs blijft maximaal 18 uur in de ijsmachine bewaard, afhankelijk van de omgevingstemperatuur. Stop de ijsmaakcyclus door op de Power Button (aan/uit-knop) te drukken. Haal de stekker van het apparaat uit het stopcontact. Open de deksel en laat de ijsmachine op kamertemperatuur komen en volg de aanwijzingen in het gedeelte Verzorging en reiniging.

VERZORGING EN REINIGING

1. Stop de ijsmaakcyclus door op de Power Button (aan/uit-knop) te drukken en het groene ledlampje gaat uit. Haal de stekker van de ijsmachine uit het stopcontact. Laat het apparaat opwarmen tot kamertemperatuur.
2. Als de waterbak zich niet in de verticale positie achter de verdampervingers bevindt, duwt u de waterbak voorzichtig terug zodat al het water in het waterreservoir loopt.
3. Open de aftapplug om overtollig water af te voeren.
4. Verwijder de ijsmand.
5. Verwijder het waterbuisscherm en spoel het af onder stromend water.
6. Reinig de binnenkant van de ijsmachine met een zachte doek die is bevochtigd met warm water en azijn. Spoel na met een schone, vochtige doek.
7. Plaats de aftapplug en het waterbuisscherm terug. Was de ijsmand en de ijsschep af in warm zeepsop. Spoel en droog.
8. Reinig de buitenkant van de ijsmachine met een zachte, vochtige doek. Gebruik indien nodig een mild afwasmiddel.
9. BELANGRIJKE OPMERKING: Reinig de verdampervingers niet.

HANDLEIDING VOOR PROBLEEMOPLOSSING

PRODUCTSPECIFICATIES

Ingangsspanning: 115V 60Hz
Stroomverbruik: 90-120 W
Dagelijkse ijsopbrengst: 12 KGS/24H
Hoeveelheid ijs per keer: 9 stuks
Koelmiddel: R600a
Afmetingen

• Productdiepte (IN.) 14,1
• Producthoogte (IN.) 12,9
• Productbreedte (IN.) 9,5

BELANGRIJKE VEILIGHEIDSINFORMATIE

Lees alle instructies voordat u dit apparaat gebruikt.

Veiligheidsdefinities
Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om te waarschuwen voor mogelijke persoonlijke letselrisico's. Neem alle veiligheidsberichten die volgen op dit symbool in acht om mogelijk letsel of overlijden te voorkomen.

GEVAAR geeft een dreigende gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

WAARSCHUWING duidt op een potentieel gevaarlijke situatie die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

VOORZICHTIG duidt op een potentieel gevaarlijke situatie die, indien niet vermeden, kan leiden tot licht of matig letsel.

BELANGRIJK duidt op installatie-, bedienings- of onderhoudsinformatie die belangrijk is, maar niet gerelateerd is aan gevaar.

Veiligheid van kinderen
Vernietig of recycle de doos, plastic zakken en alle buitenste verpakkingsmaterialen onmiddellijk nadat de ijsmachine is uitgepakt Kinderen mogen deze spullen NOOIT gebruiken om mee te spelen. Kartonnen dozen bedekt met kleden, spreien, Bewaar of gebruik GEEN benzine of andere ontvlambare vloeistoffen in de buurt van dit of enig ander apparaat. Lees de productetiketten voor waarschuwingen met betrekking tot ontvlambaarheid en andere gevaren.
Vermijd contact met bewegende delen van automatische ijsmachines,
Verwijder alle nietjes uit de doos.
Nietjes kunnen ernstige snijwonden veroorzaken en ook afwerkingen vernielen als ze in contact komen met andere apparaten of meubels, plastic folies of stretchfolie kunnen luchtdichte kamers worden en kunnen snel verstikking veroorzaken.

VEILIGHEIDSINSTRUCTIES

Dit apparaat moet worden aangesloten op een geaard stopcontact van minimaal 15 AMP 110-115 VOLT 60 Hz. Dit apparaat moet worden geaard. Het is uitgerust met een 3-draads snoer met een aardingsstekker. De stekker moet worden aangesloten op een stopcontact dat correct is geïnstalleerd en geaard.

Onjuist gebruik van een geaarde draad kan leiden tot het risico van een elektrische schok. Raadpleeg indien nodig een arts. Probeer deze veiligheidsfunctie niet te omzeilen door de stekker aan te passen.
Vermijd het gebruik van een verlengsnoer, omdat dit oververhit kan raken en brand kan veroorzaken. Als het echter noodzakelijk is om een verlengsnoer te gebruiken

1. Gebruik alleen 3-draads verlengsnoeren met een 3-polige aardingsstekker
2. De aangegeven waarde van een verlengsnoer moet gelijk zijn aan of groter zijn dan de waarde van dit apparaat.
3. Het moet zo worden geplaatst dat het niet over het aanrecht of tafelblad hangt, waar kinderen er opzettelijk aan kunnen trekken.

Poging tot onderhoud of reiniging:
Om de kans op een elektrische schok te minimaliseren, haalt u de stekker van dit apparaat uit het stopcontactof koppel het los van het elektrische verdeelpaneel door de zekering te verwijderen of de stroomonderbreker uit te schakelen voordat u onderhoud of reiniging uitvoert.
OPMERKING: Door op de Power ON/OFF button (aan/uit-knop) te drukken in een uit-stand, wordt het apparaat niet losgekoppeld van de stroomvoorziening.
