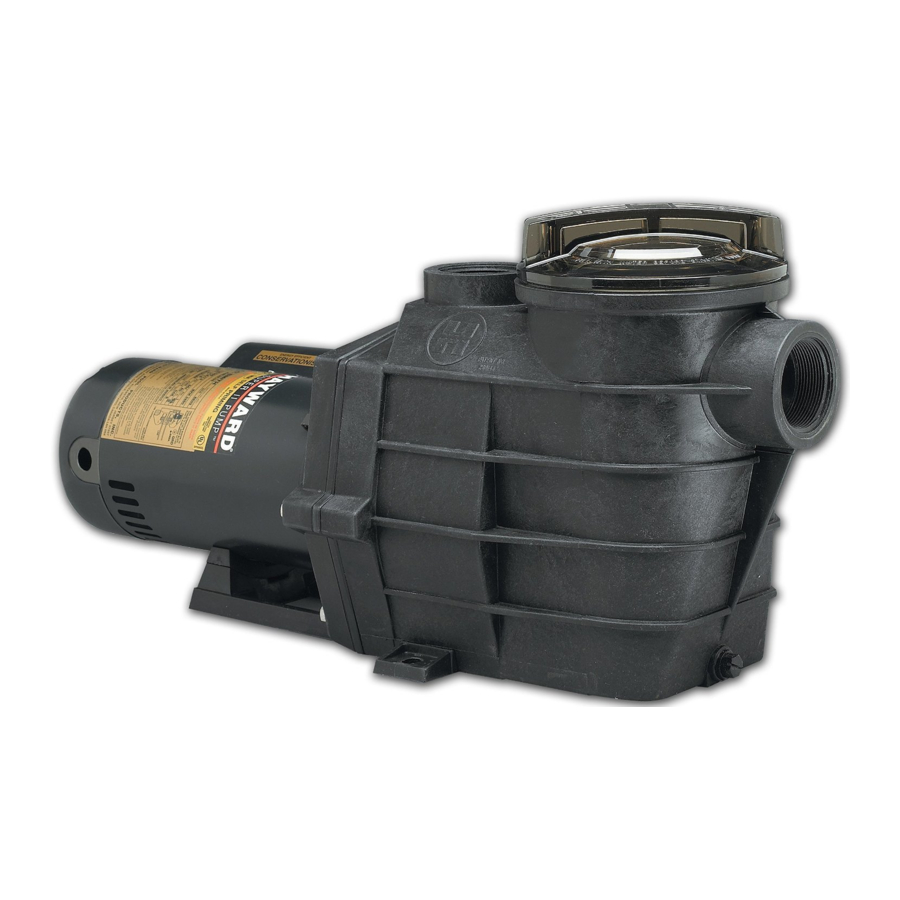

Hayward Super II Handleiding

ALGEMENE TIPS OVER PRODUCTINSTALLATIE

Plaats de pomp zo dicht mogelijk bij het zwembad en laat de zuigleiding zo direct mogelijk lopen. Dit vermindert wrijvingsverliezen door leidingen en fittingen.
Draai leidingverbindingen nooit te vast aan — gebruik alleen leidingafdichtmiddelen die specifiek zijn samengesteld voor kunststoffen, d.w.z. teflon tape, Permatex nr. 2, enz.
De zuigleiding moet een doorlopende helling hebben vanaf het laagste punt in de leiding. Zorg ervoor dat de zuigverbindingen goed vast zitten. De zuigleiding moet even groot of groter zijn dan de persleiding.
Vermijd vochtige, niet-geventileerde plaatsen. Motoren hebben vrije luchtcirculatie nodig om af te koelen.
Zorg ervoor dat de beschikbare stroomvoorziening overeenkomt met de spanning, fase en cyclus van de motor, en dat de draaddikte voldoende is voor het HP-vermogen en de afstand tot de stroombron. De motor moet altijd goed geaard zijn. Gebruik bij snoerverbinding alleen een correct geaard stopcontact. Elektrische circuits moeten worden beschermd door een aardlekstroomonderbreker (GFCI) van de juiste grootte, zoals vereist door de toepasselijke elektrische voorschriften. Alle elektrische bedrading moet worden uitgevoerd door gekwalificeerd personeel en moet voldoen aan de plaatselijke voorschriften en bepalingen. Driefasenmotoren worden geleverd met zes (6) of negen (9) motorkabels die moeten worden aangesloten volgens het bedradingsschema op het gegevensplaatje van de motor voor de juiste voedingsspanning. Driefasenmotoren vereisen de installatie van een magnetische motorstarter van de juiste grootte om overbelastingsbeveiliging voor de motor te bieden. Raadpleeg gekwalificeerd elektrotechnisch personeel.

INSTRUCTIES VOOR STARTEN EN VULLEN

Vul de zeef/behuizing met water tot het niveau van de zuigleiding. Gebruik de pomp nooit zonder water. Water fungeert als koelmiddel en smeermiddel voor de mechanische asafdichting.
Open alle zuig- en persleidingen en -kleppen, evenals de ontluchter (indien aanwezig) op het filter. (De lucht die uit de zuigleiding moet worden verdreven, moet ergens heen kunnen.)

Alle zuig- en perskleppen moeten open staan bij het opstarten van het systeem. Als u dit niet doet, kan dit ernstig persoonlijk letsel en/of materiële schade veroorzaken.

Schakel de stroom in en geef de pomp een redelijke tijd om te vullen. Vijf minuten is niet onredelijk. (De vultijd is afhankelijk van de zuighoogte en de horizontale lengte van de zuigleiding). Als de pomp niet start of niet vult, raadpleeg dan de GIDS VOOR PROBLEEMOPLOSSING.

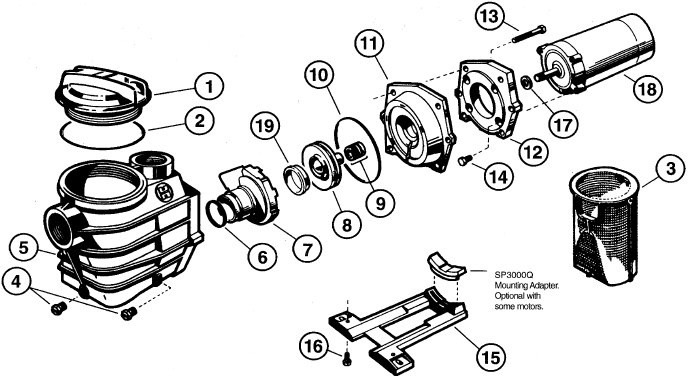

PRODUCTONDERDELEN

ONDERHOUD

1. Reinig de zeefmand regelmatig. Sla niet op de mand om deze schoon te maken. Inspecteer de O-ring van het zeefdeksel regelmatig en vervang deze indien nodig.
2. Hayward-pompen hebben zelf smerende motorlagers en asafdichtingen. Er is geen smering nodig.
3. Houd de motor schoon. Zorg ervoor dat de ventilatieopeningen vrij zijn van obstructie.
4. Af en toe raken asafdichtingen beschadigd of versleten en moeten ze worden vervangen. Zie instructies.

OPSLAG/WINTERKLAAR MAKEN

1. Tap de pomp af door de aftapplug(gen) te verwijderen en bewaar deze in de zeefmand.
2. Koppel de elektrische draden en leidingverbindingen los en bewaar de pomp in een droge, goed geventileerde ruimte. Of:
   Koppel de elektrische draden los. Verwijder de zes (6) bouten waarmee de beugel en de motor aan de zeef/behuizing zijn bevestigd en bewaar de montage in een droge, goed geventileerde ruimte. Bescherm de resterende zeef/behuizing tegen de elementen door deze af te dekken.
   OPMERKING: Reinig en verwijder voor het reactiveren van de pomp grondig kalk, vuil, enz.

INSTRUCTIES VOOR HET VERVANGEN VAN DE AFDICHTING

SP3000-SERIE
ALGEMEEN
Wees uiterst voorzichtig bij het hanteren en installeren van de nieuwe afdichting en zitting.
De gelapte en gepolijste oppervlakken kunnen gemakkelijk worden beschadigd door vuil of krassen.

Voor de veiligheid moet alle service worden uitgevoerd met alle stroom uitgeschakeld.

HET VERWIJDEREN VAN DE MOTOR MONTAGE

1. Verwijder de zes (6) 3/8" x 2" zeskantbouten waarmee de motor aan de pompbehuizing is bevestigd.
2. Schuif de motor uit de pomp-/zeefbehuizing, waardoor de diffuser wordt blootgelegd. Trek de diffuser van de afdichtplaat, waardoor de waaier wordt blootgelegd. (De diffuser kan in de pomp-/zeefbehuizing blijven zitten. Om te verwijderen, trekt u deze recht uit de behuizing.)

DE WAAIER VERWIJDEREN

(zie opmerking)

3. Verwijder de motorafdekking door de twee (2) of drie (3) schroeven te verwijderen.*
4. Voorkom dat de motoras draait door een sleutel over de twee (2) vlakken op de motoras te plaatsen.
5. Draai de waaier tegen de klok in en verwijder deze. Het veergedeelte van de afdichting is nu zichtbaar. Let goed op de positie van de veerafdichting en verwijder deze.
   OPMERKING: Plaats de motorkap terug om de kwetsbare motoronderdelen te beschermen.

DE KERAMISCHE ZITTING VERWIJDEREN

6. Verwijder de afdichtplaat. Let op de inkeping aan de bovenkant van de plaat en de bijpassende nok aan de bovenkant van de motorbevestigingsbeugel.
7. Druk de keramische zitting met O-ring uit de afdichtplaat. Als deze strak zit, gebruik dan een kleine schroevendraaier om de zitting eruit te tikken.

STOP—Reinig alle uitsparingen en onderdelen die opnieuw moeten worden gemonteerd. Inspecteer de pakkingen en vervang ze indien nodig.

INSTALLATIE VAN DE AFDICHTING

8. Reinig en smeer de naafas van de waaier en de afdichtingsuitsparing van de pompbehuizing met een verdunde oplossing van niet-gekorrelde zeep van het vloeibare type. Het gebruik van petroleum- of siliconensmeermiddelen kan bijdragen aan lekkage van de afdichting.
9. Veeg voorzichtig het zwarte, gepolijste oppervlak van de veerafdichting schoon met een schone, zachte katoenen doek. Druk de veerafdichting op de waaiernaaf — zwart gepolijst oppervlak weg van de waaier.
10. Veeg voorzichtig het gepolijste oppervlak van de keramische zitting schoon met een zachte, katoenen doek. Smeer de O-ring op de keramische zitting en druk deze stevig en gelijkmatig in de uitsparing van de afdichtplaat — gepolijste kant naar buiten gericht.
11. Plaats de afdichtplaat op de motorbevestigingsbeugel en lijn de positioneringsnok en -geleider uit.

DE WAAIER EN DIFFUSER VERVANGEN

12. Schroef de waaier met de klok mee op de motoras. Draai stevig vast door de motoras met een sleutel vast te houden.
13. Plaats de diffuser over de waaier op de afdichtplaat en plaats de positioneringsnok tussen de twee geleiders.

DE MOTOR MONTAGE TERUGPLAATSEN

14. Schuif de motor, met de diffuser op zijn plaats, in de pomp-/zeefbehuizing en pas op dat u de diffuser niet losmaakt.
15. Bevestig de montage aan de behuizing met de zes (6) 3/8" x 2" bouten. (Zorg ervoor dat de behuizingspakking op zijn plaats zit.) Draai afwisselend en gelijkmatig aan.

*Voor motoren zonder verwijderbare eindkap - wrik de dop los aan de achterkant in het midden van de motor. Plaats een grote schroevendraaier in de sleuf van het uiteinde van de as om te voorkomen dat de as draait.
OPMERKING: Voor modellen die zijn uitgerust met een waaierring - verwijder de waaierring van de voornaaf van de waaier. Zorg er bij het opnieuw monteren voor dat u deze terugplaatst op de waaiernaaf, met het grotere uiteinde naar de diffuser gericht, voordat u de diffuser over de waaier plaatst.

GIDS VOOR PROBLEEMOPLOSSING

1. MOTOR START NIET

   1. Controleer op onjuiste of losse verbindingen, open schakelaars of relais, doorgebrande stroomonderbrekers of zekeringen.
   2. Controleer handmatig de rotatie van de motoras op vrije beweging en gebrek aan obstructie.

2. MOTOR SCHAKELT UIT

Controleer op:

1. Bedrading, losse verbindingen, enz.
2. Lage spanning bij de motor (vaak veroorzaakt door te kleine bedrading).
3. Vastlopen en overbelasting. (Ampèrage lezen)

3. HET APPARAAT VULT NIET

1. Zorg ervoor dat de pomp-/zeefbehuizing gevuld is met water en dat de dekselpakking schoon is en correct is geplaatst. Draai het zeefdeksel vast.
2. Zorg ervoor dat alle zuig- en perskleppen open en vrij zijn en dat het zwembadwater zich boven alle zuigopeningen bevindt.
3. Blokkeer de aanzuiging zo dicht mogelijk bij de pomp en bepaal of de pomp een vacuüm ontwikkelt.
   1. Als de pomp geen vacuüm ontwikkelt en de pomp voldoende "vulwater" heeft:
      1. Draai alle bouten en fittingen aan de zuigzijde vast.
      2. Controleer de spanning om er zeker van te zijn dat de pomp op snelheid is.
      3. Open de pomp en controleer op verstopping of obstructie.
      4. Verwijder en vervang de asafdichting.
   2. Als de pomp een vacuüm ontwikkelt, controleer dan op een geblokkeerde zuigleiding of zeef of een luchtlek in de zuigleiding.

4. LAGE DEBIET

Over het algemeen, controleer op:

1. Verstopte of beperkte zeef of zuigleiding; te kleine zwembadleidingen.
2. Verstopte of beperkte persleiding van het filter (hoge meterstand aan de perszijde).
3. Luchtlek in de aanzuiging (bellen die uit de retourfittingen komen).
4. Pomp draait te langzaam (lage spanning).
5. Verstopte of beperkte waaier.

5. LAWAAIIG APPARAAT

Controleer op:

1. Luchtlek in de aanzuiging veroorzaakt gerommel in de pomp.
2. Cavitatie als gevolg van een beperkte of te kleine zuigleiding en onbeperkte persleidingen. Corrigeer de zuigconditie of knijp de persleidingen af, indien mogelijk.
3. Trillingen als gevolg van onjuiste montage, enz.
4. Vreemde stoffen in de pompbehuizing.
5. Motorlagers onbruikbaar gemaakt door slijtage, roest of voortdurende oververhitting.

SERVICE & REPARATIES
Raadpleeg uw plaatselijke erkende Hayward-dealer of servicecentrum. Er mogen geen pompen of motoren rechtstreeks naar de fabriek worden teruggestuurd zonder de uitdrukkelijke schriftelijke toestemming van Hayward Pool Products, Inc.

OPMERKING: DE POMP MOET WORDEN GEÏNSTALLEERD MET EEN GESCHIKTE MAGNETISCHE MOTORSTARTER (AANGEZIEN DE MOTOR GEEN INTERNE THERMISCHE BEVEILIGING HEEFT) DIE IS AFGESTEMD OP DE OVERBELASTINGSGRENS ZOALS GESPECIFICEERD IN HET NATIONAL ELECTRICAL CODE HANDBOOK. RAADPLEEG GEKWALIFICEERD ELEKTROTECHNISCH PERSONEEL.

ELEKTRISCHE GIDS

50 EN 60 CYCLUSMOTOREN - DRIEFASIG

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bij het installeren en gebruiken van deze elektrische apparatuur moeten altijd basisveiligheidsmaatregelen worden gevolgd, waaronder de volgende: Het niet opvolgen van de instructies kan leiden tot letsel.

LEES EN VOLG ALLE INSTRUCTIES

1.
   Om het risico op letsel te verminderen, mogen kinderen dit product niet gebruiken, tenzij ze te allen tijde nauwlettend worden begeleid.
2.
   Deze pomp is bedoeld voor gebruik met permanent geïnstalleerde zwembaden en kan ook worden gebruikt met bubbelbaden en spa's. Het is niet bedoeld voor opslagbare zwembaden. Een permanent geïnstalleerd zwembad is in of op de grond gebouwd en kan niet gemakkelijk worden gedemonteerd voor opslag. Een opslagbaar zwembad is zo gebouwd dat het gemakkelijk kan worden gedemonteerd voor opslag en opnieuw kan worden gemonteerd tot zijn oorspronkelijke integriteit.
3. Als deze is geïnstalleerd in een buitenomheining of onder de rand van een bubbelbad of spa, moet voldoende ventilatie en vrije luchtcirculatie worden geboden om oververhitting van de motor te voorkomen.
4. Toepasselijke elektrische voorschriften kunnen vereisen dat de motor wordt verbonden met andere verbindingsdelen met behulp van een #8 AWG of grotere geleider.
5. Deze driefasenpomp is niet uitgerust met een thermische overbelasting. De bescherming van de motor is afhankelijk van de installatie van een motorstarter van de juiste grootte met de pomp. Raadpleeg gekwalificeerd elektrotechnisch servicepersoneel.
6. De juiste draairichting voor deze pomp is tegen de klok in vanaf het pompeinde of met de klok mee vanaf het elektrische leidingeinde. Als bij installatie motor

BEWAAR DEZE INSTRUCTIES
