LONGER RAY5 handleiding

VEILIGHEIDSMAATREGELEN

LET OP

1. De RAY5 graveert en snijdt materialen met behulp van een hoogenergetische diodelaserstraal.
   De gevaren die aan een hoogenergetische diodelaserstraal zijn verbonden, omvatten de mogelijkheid van brand, het ontstaan van gevaarlijke en/of irriterende giftige dampen, maar vooral schade aan ogen en huid.
2.
   Lasergraveermachines zijn verdeeld in verschillende internationaal geldige klassen op basis van hun prestaties en het risico op letsel. De RAY5 valt in de klasse IV (klasse 4 IEC-norm focus op de Amerikaanse FDA-classificatie).

De hoogenergetische laserstraal kan ernstige oogschade veroorzaken, waaronder blindheid en ernstige brandwonden aan de huid.
Oneigenlijk gebruik van de bedieningselementen en wijziging van de veiligheidsvoorzieningen kan ernstig oogletsel en brandwonden veroorzaken.

Draag persoonlijke beschermingsmiddelen (PBM, veiligheidsbrillen zijn ontworpen om specifieke golflengtebereiken van de laser te filteren. De meegeleverde RAY5-veiligheidsbril is specifiek voor de LONGER-lasermodule;) bij het gebruik van de graveermachine.

• Kijk NIET rechtstreeks in de laserstraal;
• Richt de laserstraal NIET op reflecterende oppervlakken;
• Gebruik de laser NIET zonder PBM-bescherming voor alle personen in de buurt van de RAY5;
• Sta kinderen GEEN ongecontroleerde toegang tot de RAY5 toe;
• Laat GEEN huisdieren in de buurt van de RAY5 toe;
• Wijzig of schakel GEEN veiligheidsvoorzieningen van het lasersysteem uit;
• Raak de hoogenergetische laserstraal NIET aan;

3. We raden ten zeerste aan om de machine in een goed geventileerde ruimte te plaatsen, en tegelijkertijd heeft de deur van de kamer een afdichtend effect en hebben de ramen gordijnen, om te voorkomen dat er rechtstreeks in de laserstraal wordt gekeken en dat er rook en stoom, deeltjes en andere zeer giftige stoffen ontstaan. Tegelijkertijd kunt u letten op de Longer-producten (hoes) in de follow-up.
4. De hoogenergetische diodelaserstraal kan extreem hoge temperaturen en aanzienlijke hoeveelheden warmte produceren wanneer het substraatmateriaal wordt weggebrand tijdens het graveren en snijden. Sommige materialen zijn gevoelig voor vlamvatten tijdens het snijden, waardoor er vlammen, dampen en rook ontstaan.
5. Hoewel de RAY5 een ingebouwde vlammensensor heeft, mag deze technologie NIET als 100% nauwkeurig worden beschouwd en mag deze alleen als waarschuwingssysteem worden gezien.
   P.S. Tijdens het werkproces van RAY5, als er een vlam wordt gevonden, stopt de machine de laser en maakt een geluid om abnormale omstandigheden aan te geven. Let op de werkstatus van de machine.
6. Zorg er tijdens het gebruik voor dat eventuele opflakkeringen/vlammen goed worden ingedamd en gedoofd.

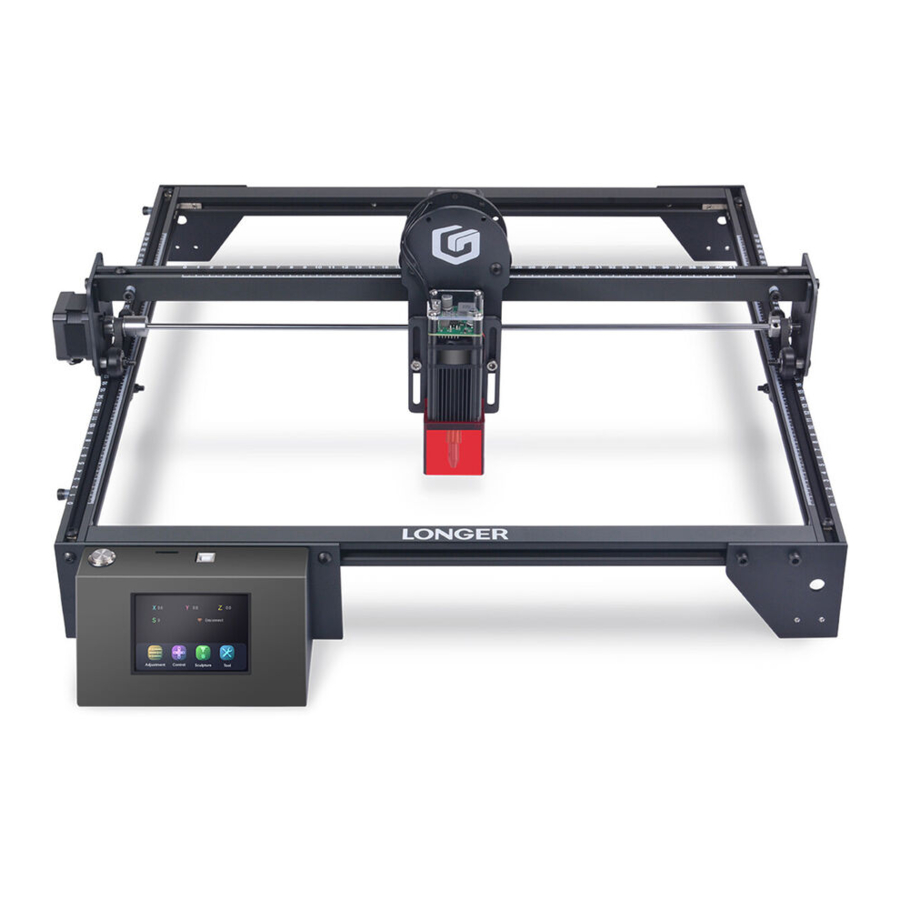

INLEIDING LASERGRAVEERMACHINE

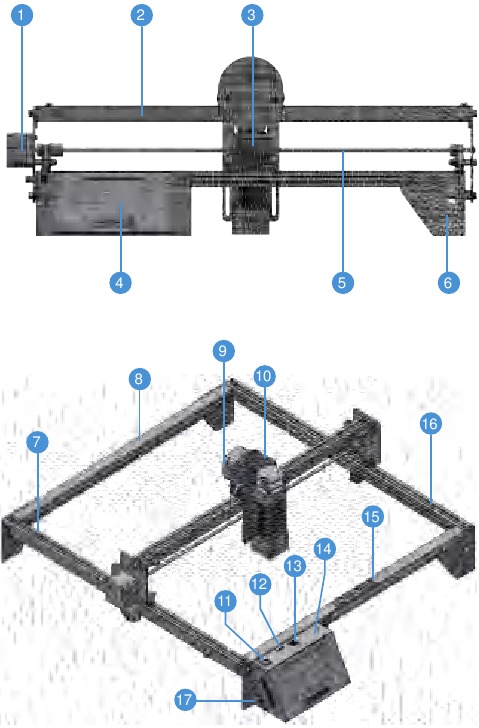

1. Y-as motor
2. X-as balk
3. Lasermodule
4. Touchscreen
5. Synchrone as
6. Steunvoeten
7. Linkerframe
8. Achterframe
9. X-as motor
10. Laserhouder
11. Aan/uit-schakelaar
12. TF-kaartsleuf
13. USB-poort
14. Control box
15. Voorframe
16. Rechterframe
17. Stroompoort

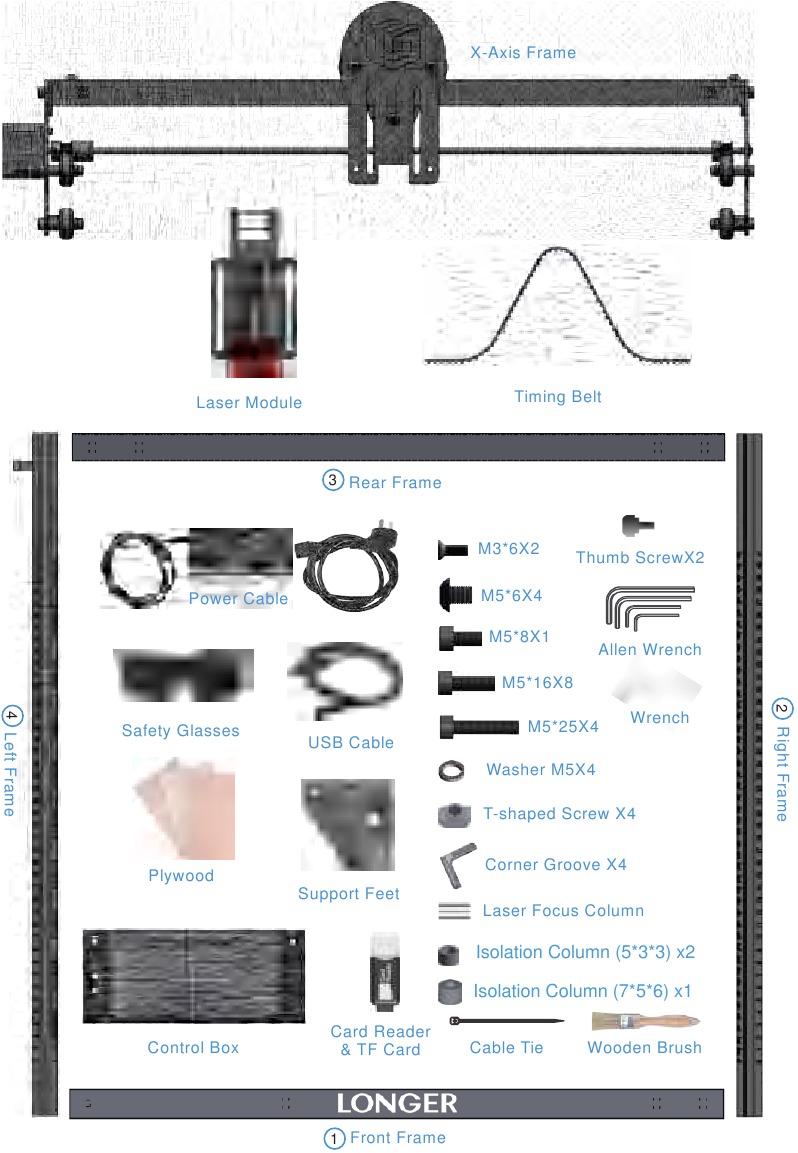

PAKKETLIJST

INSTALLATIESTAPPEN

STAP 1

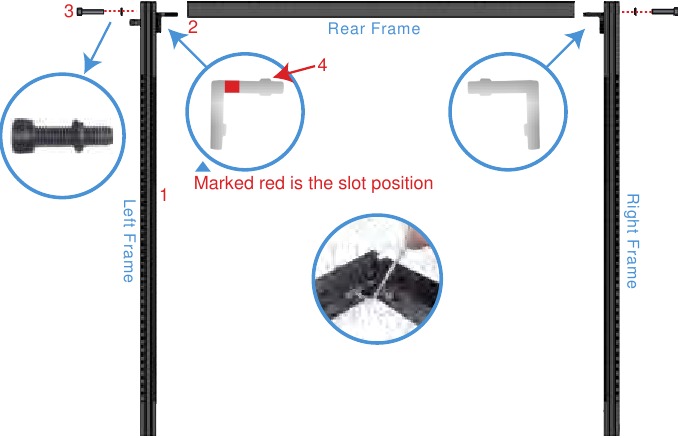

1. Plaats de profielen in volgorde op een vlakke tafel.
2. Plaats twee hoekgroeven in de profielen volgens het diagram. Let op de richting van de hoekgroef.
3. Draai de M5*25-schroef met M5-ring in de frames.
4. Draai de M5-schroeven op de hoekgroeven vast.


STAP 2

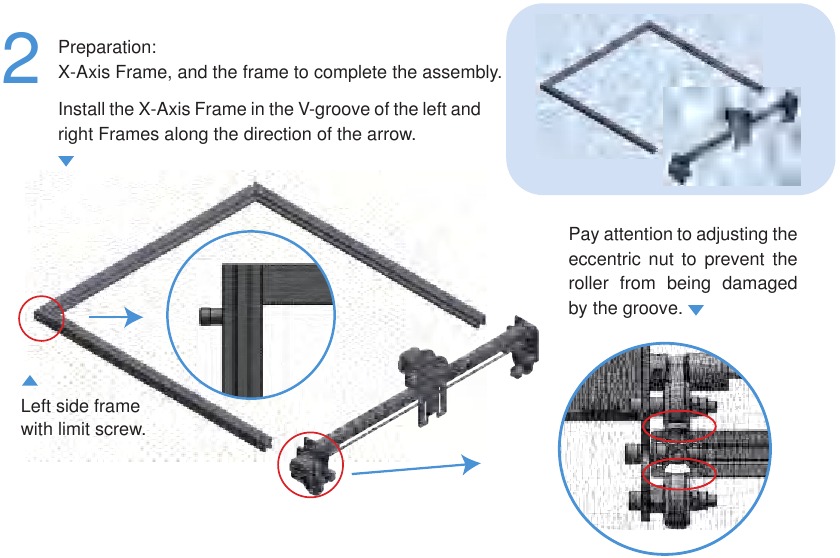

STAP 3

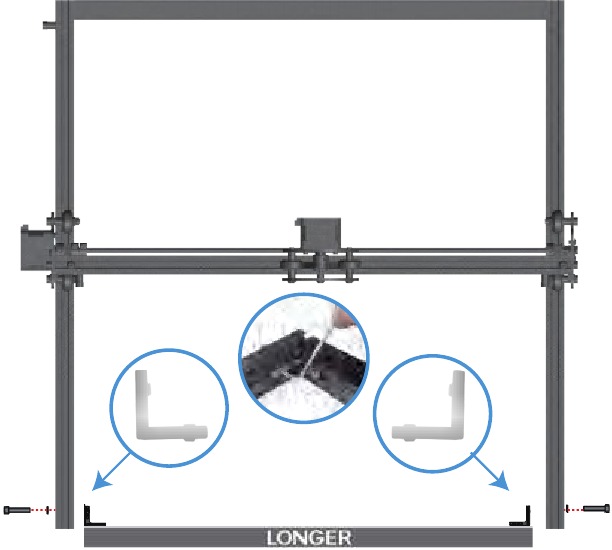

Plaats eerst twee hoekgroeven in het voorframe en let op de oriëntatie. Draai de M5*25-schroef met M5-ring in de frames. Draai de M5-schroeven op de hoekgroeven vast.

STAP 4

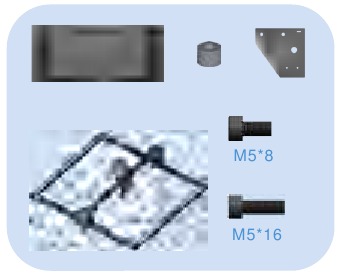

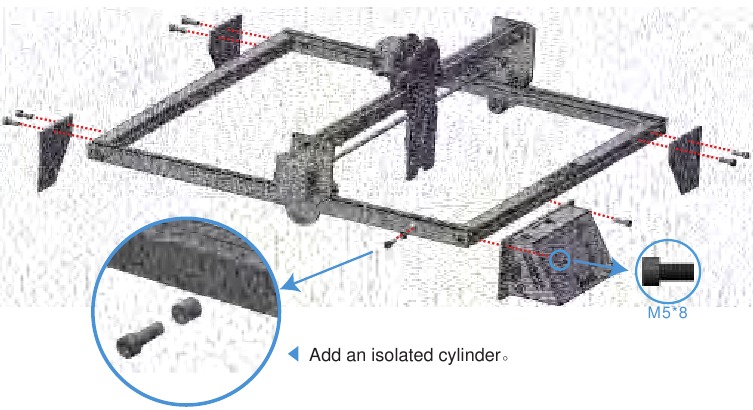

Voorbereiding:
Steunvoeten x3, control box graveermachine, M5*16 zeskant dopkopschroef x8, M5*8 zeskant ronde kopschroef x1, nylon isolatiekolom (7*5*6) x1.

Installeer volgens de afbeelding de steunvoet, de control box van de graveermachine en de linker profielbegrenzingsschroef op de bijbehorende positie.

STAP 5

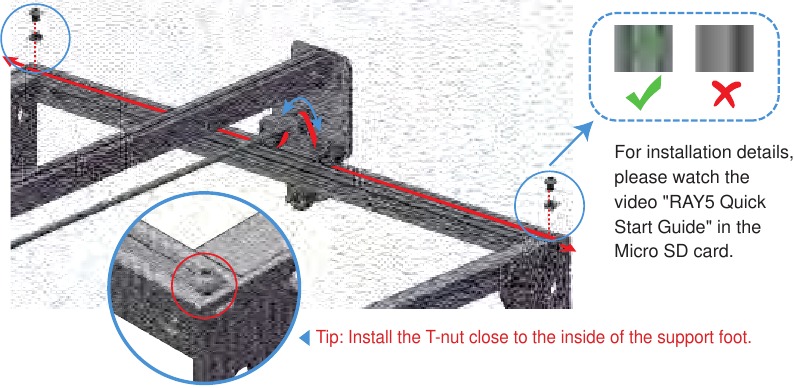

Voorbereiding:
Timing belt x2, M5 T-vormige moer x4, M5*6 zeskant kopschroef x4.

1. Plaats een timing belt langs de rode pijl met de tandzijde naar beneden.
2. Plaats de T-vormige moer op een uiteinde van de belt, gebruik een L-vormige schroevendraaier (M4) om de T-vormige moer te draaien, draai vervolgens de M5*6-schroef in om een uiteinde van de belt vast te zetten.
3. Span de belt met de hand aan en zet vervolgens een ander uiteinde van de belt op dezelfde manier vast als in de vorige stap.
4. Zet een andere belt op dezelfde manier op het linkerframe vast.


STAP 6

Voorbereiding:
Lasermodule, Thumb Screwx2, M3*6 zeskant ronde kopschroef x2, nylon isolatiekolom (5*3*3) x2.

Gebruik een Thumb Screw om de lasermodule te bevestigen aan de X-as frame laserhoofdmantel en de hoogte van de laserkop mag niet te hoog zijn.

De schroef gaat door de isolatiecilinder, na installatie is het beter als de laserkop op en neer kan bewegen.

STAP 7

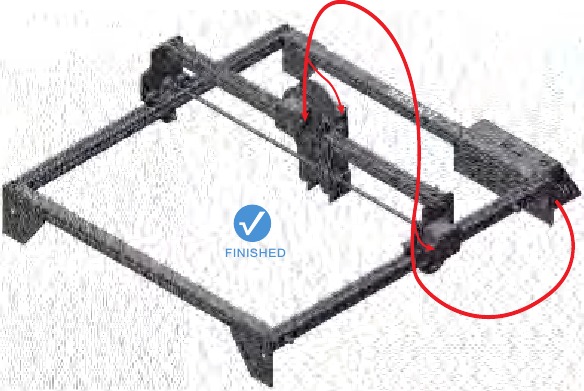

Sluit de kabel aan op de motor en de laserkop zoals weergegeven in de afbeelding.

Opmerking: zet de kabel vast met een kabelbinder en een metalen plaat om ervoor te zorgen dat de kabel lang genoeg is om ervoor te zorgen dat de lengte van de kabel voldoende is voor de laserkop om naar de uiterste positie te bewegen.

STAP 8

Scherpstellen:

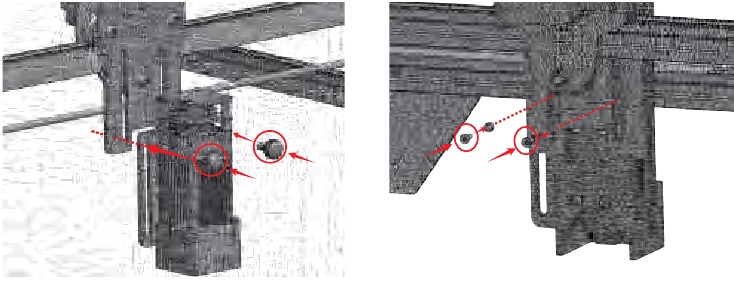

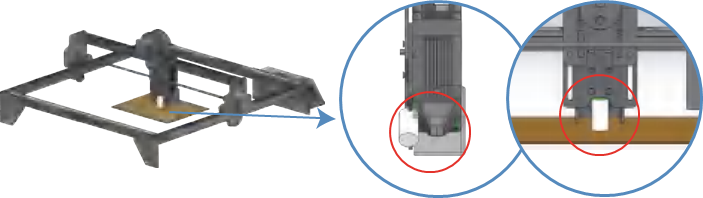

Plaats de houten plank onder de graveerkop, draai de Thumb Screw los, draai de laserkopverstelplaat los, plaats de focuskolom onder het laserprofiel (zie de onderstaande afbeelding) en draai de Thumb Screw vast.

Raadpleeg meer details in de digitale handleiding op de TF-kaart over de bediening van de lasergraveermachine en de installatie van LaserGRBL of LightBurn.

Word lid van onze Facebook-groep: LONGER Laser Engraver Official Group

E-mail: support@longer3d.cn

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download LONGER RAY5 handleiding

Beschikbare talen
