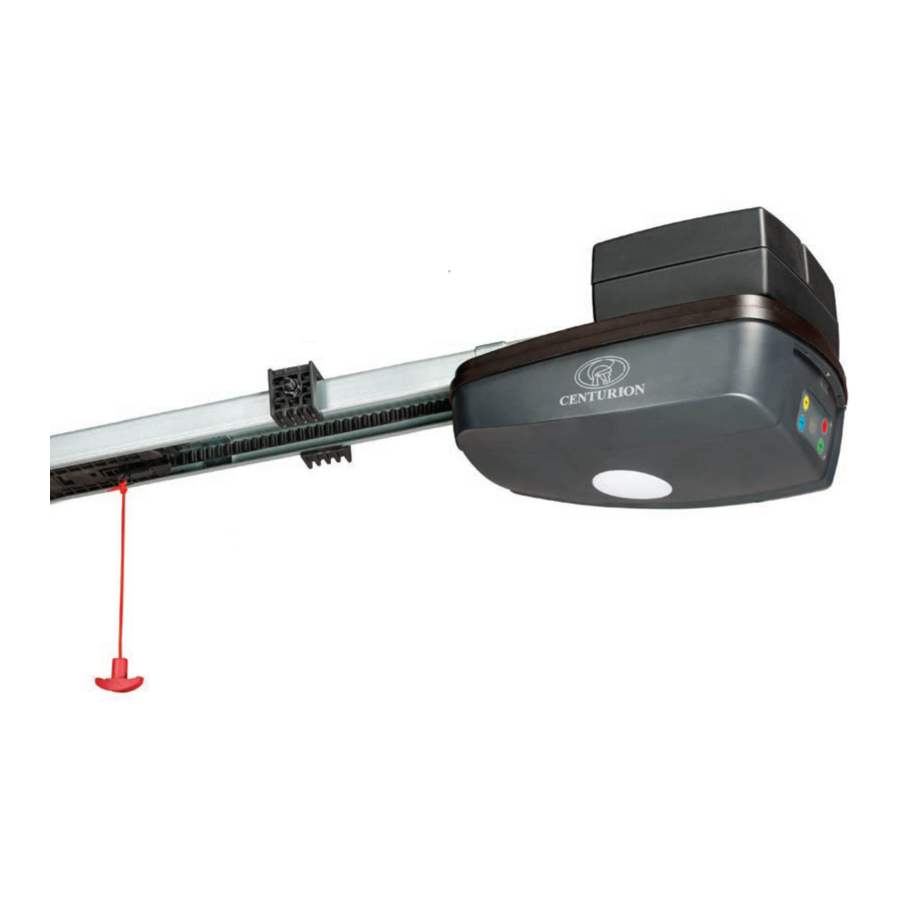

Centurion SD04 handleiding

Materiaallijst

1 x Shelly Plus Uni
1 x Rol dubbelzijdige tape
1 x Set magnetische deurcontacten
1 x Meter ducttape
5 x Meter 2-aderige massieve witte – Ripcord alarmkabel
Elektrische draad krimpaansluitingen

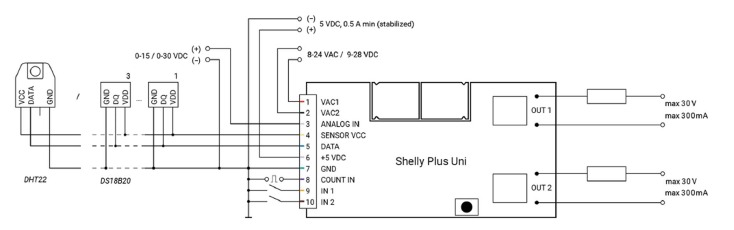

Basisbedradingsschema

LET OP
De ingangen van de Shelly Plus Uni verschillen van die van de vorige Shelly Uni.

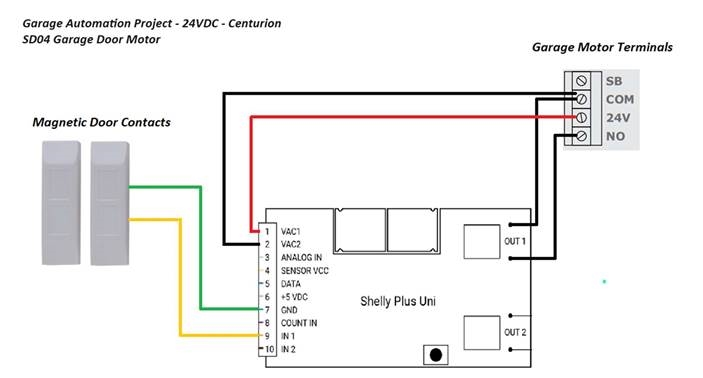

We zullen gebruikmaken van het volgende bedradingsschema in Fig. 1 om de Shelly Plus Uni aan te sluiten op de SD04 garagedeurmotor.
Fig. 1.

1. Koppel de batterij los van de motor voor de veiligheid en voordat u met de bedrading begint. Open de kap van de SD04 garagedeurmotor om toegang te krijgen tot de aansluitklemmen. Bevestig de Shelly Plus Uni aan de binnenkant van de motor met dubbelzijdige tape.
2. Sluit de VAC1- en VAC2-draden van de Shelly aan op de garagedeurklemmen en GND en IN1 op de magnetische deurcontacten met behulp van de scheurkoordalarmkabel en connectoren volgens het bedradingsschema in Fig. 1. Zorg ervoor dat de juiste polariteit wordt aangehouden.
3. Sluit de OUT 1-draden aan volgens het bedradingsschema in Fig. 1. Dit activeert de deurmotor om te openen en te sluiten wanneer op de knop in de Shelly Smart Control App wordt gedrukt.

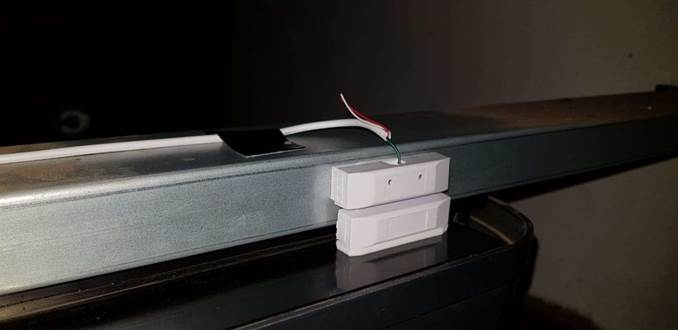

4. Bevestig de magnetische deurcontacten met dubbelzijdige tape aan de rail of deur van de garagedeurmotor, zodat ze met de deur mee kunnen bewegen bij het openen of sluiten van de leesschakelaar. Dit geeft aan dat de deur in de open of gesloten positie staat.
5. Sluit de massieve kern scheurkoordkabel aan volgens het bedradingsschema in Fig. 1 en zet de kabel vast met ducttape aan de rail of deur.

6. Sluit de batterijklemmen weer aan om de Shelly Plus Uni van stroom te voorzien.
7. Gebruik uw telefoon om de Shelly Plus Uni met de wifi te verbinden volgens de handleiding die bij het apparaat is geleverd.

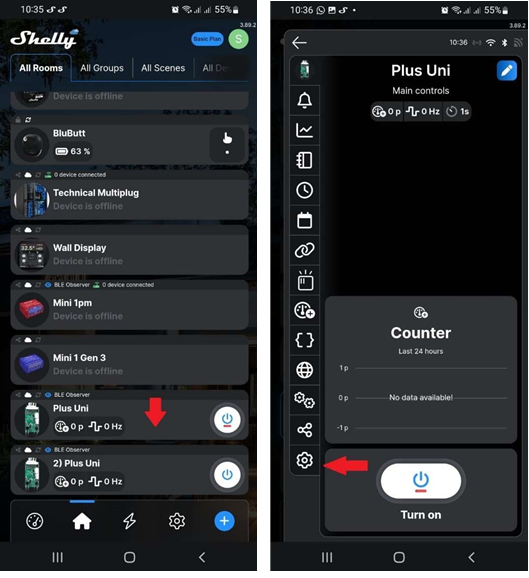

8. De app-configuratie is vooral belangrijk voor het correct openen en sluiten van de deur. In de Shelly Smart Control App -> Selecteer de Plus UNI -> Settings (Instellingen).

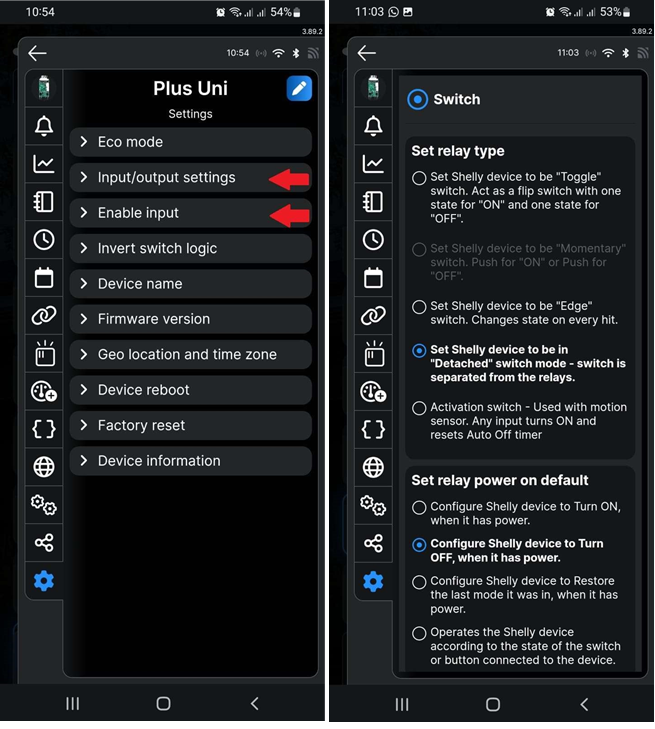

9. Selecteer de Input/Output settings (Ingangs-/uitgangsinstellingen). Selecteer Switch (Schakelaar) -> Stel het relais type in op Set Shelly device to be in" Detached" switch mode – switch is separated from relays (Stel het Shelly-apparaat in op "Losgekoppelde" schakelaarmodus – de schakelaar is gescheiden van de relais).
   Stel relay power on default (Relaisvoeding standaard) in -> Configure Shelly device to Turn OFF, when it has power (Configureer Shelly-apparaat om UIT te schakelen wanneer het stroom heeft) -> Scroll down (Scroll naar beneden) -> Click Save (Klik op Opslaan). Dit is om ervoor te zorgen dat de deur niet wordt bediend wanneer de Shelly AAN gaat.
10. Navigeer in de App terug naar settings (instellingen) en selecteer Enable Input (Ingang inschakelen) -> Enable (Inschakelen).

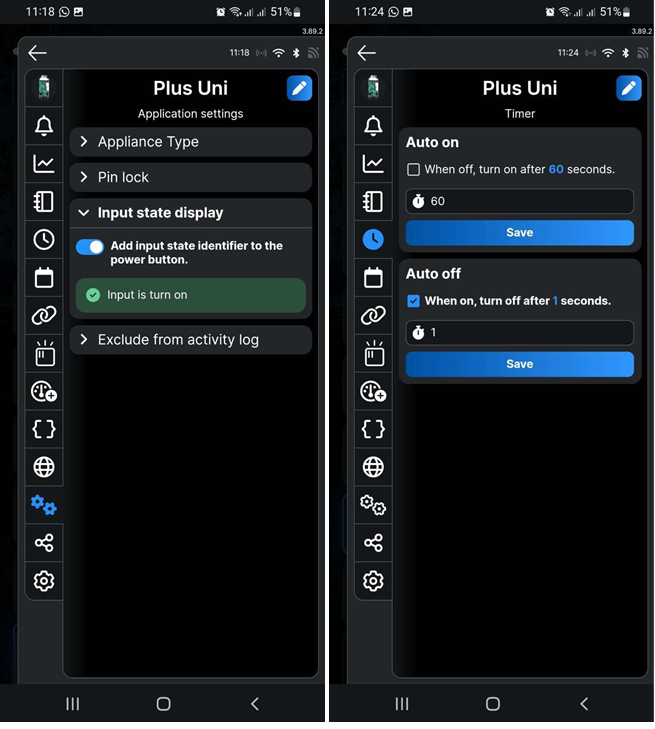

11. Navigeer naar Application settings (Applicatie-instellingen) -> Input state display (Weergave ingangsstatus) -> Add input state identifier to the power button (Voeg ingangsstatus-identifier toe aan de aan/uit-knop). Hierdoor kunt u zien of de deur open of gesloten is door te kijken naar de groene of rode indicator op de aan/uit-knop in de App.
12. Navigeer naar Timer -> Auto off (Automatisch uitschakelen) -> Enable When on, turn off after 1 seconds (Inschakelen Wanneer aan, uitschakelen na 1 seconde). -> Enter 1 (Voer 1 in) -> Click Save (Klik op Opslaan). Dit is om ervoor te zorgen dat OUT 1 slechts kortstondig wordt geactiveerd.

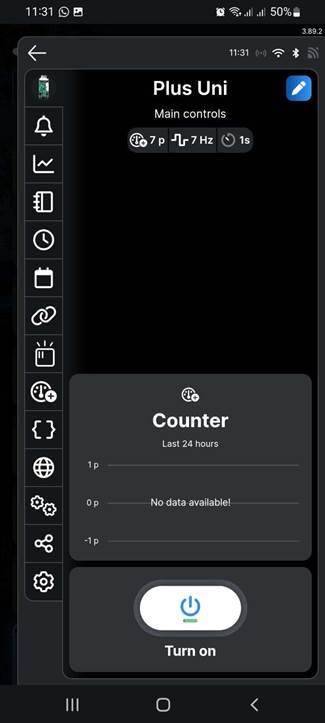

13. U bent nu klaar om te testen. Press the power button in the App (Druk op de aan/uit-knop in de App). De deur moet normaal werken en openen en sluiten wanneer u op de knop drukt.


Gefeliciteerd, uw garagedeurautomatiseringproject is nu voltooid!
