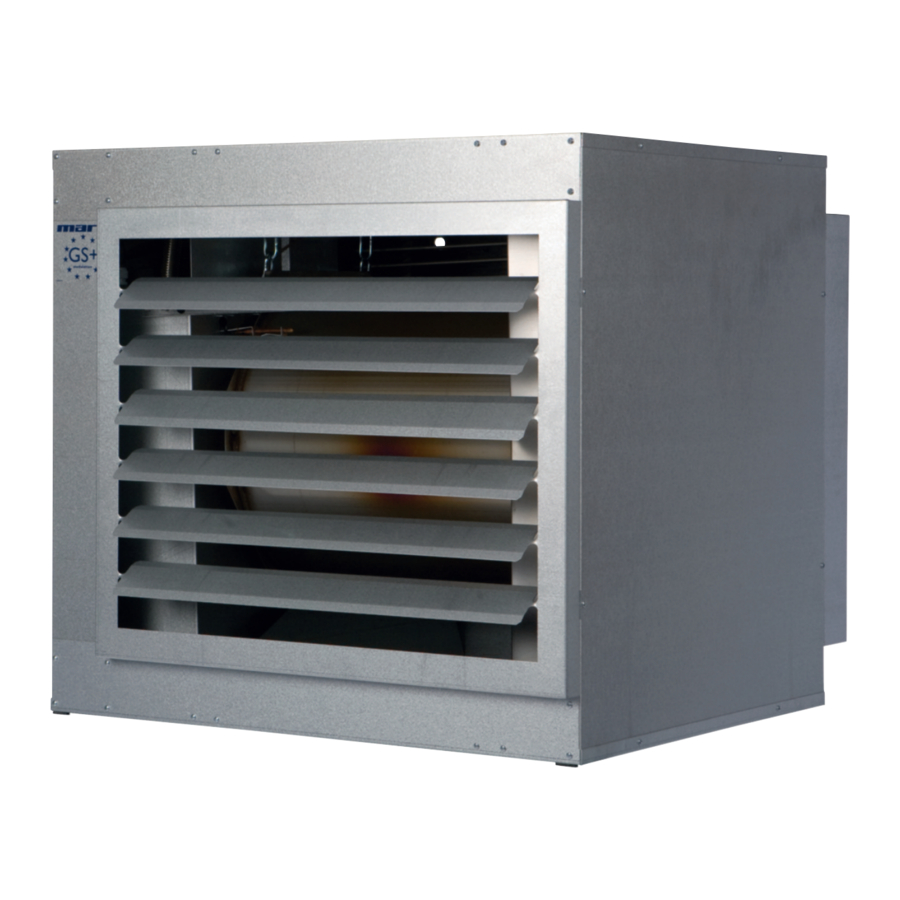

Mark GS+ Handleiding

Introductie

Lees dit document voordat u de verwarming installeert

Onjuiste installatie, afstelling, wijziging, reparatie of onderhoud kan leiden tot materiële schade of letsel. Al het werk moet worden uitgevoerd door gecertificeerde, gekwalificeerde professionals. Indien het apparaat niet wordt geplaatst in overeenstemming met de instructies, vervalt de garantie. Dit apparaat is niet bedoeld voor gebruik door kinderen of personen met een fysieke, zintuiglijke of mentale handicap, of die niet over de vereiste ervaring of expertise beschikken, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door iemand die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
Als de handleiding verwijst naar een afbeelding of tabel, wordt er een nummer tussen vierkante haken weergegeven, bijvoorbeeld [3]. Het nummer verwijst naar afbeeldingen en tabellen achter in de handleiding met het vermelde nummer.

Installatie

De unit positioneren

Controleer het apparaat na het uitpakken op beschadigingen. Controleer of de informatie met betrekking tot het type/model en de elektrische spanning correct is. Plaats het apparaat en eventuele accessoires op een voldoende stevige structuur [2&3], rekening houdend met de vereiste minimale vrije ruimte [1]. Gebruik hiervoor de M10 ophangpunten. Let vooral op de ruimte die nodig is voor het reinigen van de brander en de ventilator.

De positie van het rookgasafvoersysteem en de luchttoevoer bepalen

De GS+ en G + modules zijn geschikt voor gebruik met rookgaskanalen:
B23; C13; C33; C53 en C63 [5]. De verlengstukken moeten parallel worden gemonteerd. Rookgasafvoerbuizen moeten bij voorkeur van roestvrij staal zijn. De luchttoevoerbuizen moeten van dunwandig aluminium of PP zijn. De rookgasapparatuur moet positief zijn beoordeeld voor toepassing met gasgestookte toestellen. Deze positieve beoordeling moet zijn afgegeven door een keuringsinstantie met ISO 17025 accreditatie. Wij adviseren u om de toevoerapparatuur en rookgasafvoerapparatuur bij de fabrikant te betrekken. Dit garandeert naleving van deze eisen.
Zie tabel [4] voor de juiste aansluitmaat op het apparaat en positiedetails. De rookgasafvoeropstelling C63 moet voldoen aan de eisen van het Gastec QA-keurmerk voor condenserende toestellen met een continu toelaatbare rookgastemperatuur van 160 graden Celsius.
Let op:

• De waarden die zijn aangegeven in de tabel met de stromingsweerstand[4] gelden uitsluitend voor de rookgasafvoerapparatuur die door de fabrikant wordt geleverd of aanbevolen.
• Rookgasapparatuur met een andere stromingsweerstand kan de lengte van de totale toevoer- en afvoerleiding beïnvloeden.

De pH-waarde van het condenswater is 3,4!

• C63 rookgasafvoer is niet toegestaan in België.

De dak- en muurdoorvoeren die door de fabrikant worden geleverd, worden geïdentificeerd door de volgende artikelnummers:

De verlengstukken en bochten van het gasrookgasafvoersysteem moeten aan de volgende eisen voldoen:

Gasaansluiting

De installatie van de gasleiding en gaskraan moet voldoen aan de relevante lokale en/of nationale voorschriften. De gaskraan moet binnen het bereik van het apparaat worden geplaatst [3]. Als de aansluitleiding aan een druk van meer dan 60 mbar is onderworpen, moet deze gaskraan worden gesloten. Als er een mogelijkheid is dat er vuil in het gas zit, gebruik dan een gasfilter. Blaas altijd de gasleiding door in overeenstemming met de voorschriften voordat u het apparaat in gebruik neemt. Als het apparaat moet worden omgebouwd naar een ander type gas dan dat op het typeplaatje staat aangegeven, moet contact worden opgenomen met de leverancier van het apparaat. De leverancier kan u adviseren welke onderdelen moeten worden vervangen om een correcte werking van het apparaat met het gewenste type gas te garanderen. Ombouw naar een ander type gas is niet toegestaan in België.

Elektrische aansluiting

De installatie moet voldoen aan de relevante lokale en/of nationale voorschriften. Zorg ervoor dat er een correcte aansluitgroep met een hoofdzekering is. Het elektrisch schema staat op het apparaat. Een basisschema voor het GS+ apparaat is te vinden in hoofdstuk Elektrisch schema. Raadpleeg in het geval van de G+ met een centrifugaalventilator het schema op het apparaat.
LET OP:

• Het apparaat moet voldoende geaard zijn. Het apparaat moet worden voorzien van een isolatieschakelaar die fase en nul onderbreekt (niet aarde).
• De isolatieschakelaar moet te allen tijde toegankelijk zijn.
• Onderbreek de toevoer naar het apparaat nooit, onder geen enkele omstandigheid, door andere schakelaars. Dit kan leiden tot oververhitting van het apparaat.

Sifon

De boilersifon die is opgenomen in de leveringsomvang moet op het apparaat worden aangesloten. De boilersifon moet via een open verbinding worden aangesloten op de stanksifon in het afvoersysteem naar het riool. Zorg ervoor dat de sifon beschermd is tegen vorst (risico op bevriezing).

Bediening

De modulerende verwarming kan op verschillende manieren worden bediend.

0-10 volt DC
Een 0-10 volt DC controller geeft een signaal door aan de luchtverhitter. Als het signaal groter is dan 2 volt DC, begint de luchtverhitter te werken. Als het signaal onder 1 volt DC blijft, schakelt de luchtverhitter uit. De snelheid van de verbrandingsluchtventilator en dus de branderbelasting worden lineair geregeld tussen 2 en 10 volt DC. Wanneer het signaal tussen 1 en 2 volt DC ligt, wordt de snelheid van de verbrandingsluchtventilator continu ingesteld op minimum. Er moet een verbinding worden geplaatst over de terminals A en B (230 VAC) voor continue ventilatie. Een 0-10 volt DC signaal moet worden aangesloten met behulp van een twee-aderige afgeschermde netwerkkabel voor laag stroomverbruik. Zorg ervoor dat de polariteit correct is.

OpenTherm
Een OpenTherm thermostaat meet de heersende kamertemperatuur, de doelkamertemperatuur en de huidige luchtafvoertemperatuur. Deze gegevens worden gebruikt om de doelluchtafvoertemperatuur te bepalen. De microprocessor die in de luchtverhitter is ingebouwd, past de brandercapaciteit aan totdat de doelluchtafvoertemperatuur is bereikt. Een OpenTherm thermostaat moet worden aangesloten met behulp van een afgeschermde 'twisted-pair' twee-aderige kabel voor laag stroomverbruik. De polariteit is onbelangrijk. De OpenTherm thermostaat die door de fabrikant wordt geleverd, maakt het mogelijk om de branderbediening te ontgrendelen bij de thermostaat. Deze thermostaat geeft ook bedrijfs- en foutcodes weer, zie hoofdstuk Fouten. Het inschakelen van continue ventilatie is mogelijk met deze thermostaat.

230 volt AC thermostaat
De verwarming kan worden in- en uitgeschakeld via een 230 volt AC thermostaat. De thermostaat moet worden aangesloten op terminals 1 en 2 en er moet een jumper worden geplaatst over terminals A en C; raadpleeg ook het elektrisch schema. Wanneer warmte wordt gevraagd, zal het apparaat stapsgewijs naar maximale belasting oplopen.

Aan/uit-regeling
Als een conventionele aan/uit-regeling wordt gebruikt, werkt de kamerthermostaat onafhankelijk. De thermostaat meet de kamertemperatuur via een ingebouwde sensor en vergelijkt de meting met de ingestelde temperatuur. In deze aan/uit-regeling vindt de communicatie slechts in één richting plaats: d.w.z. van de thermostaat naar de luchtverhitter.

Opstarten/afsluiten

Algemeen

Voordat elk apparaat wordt verpakt, wordt het volledig getest op veiligheid en correcte werking. Onder andere de gasdruk en CO2 worden ingesteld. U moet echter altijd de gasvoordruk controleren. Draai de stelschroeven nooit zonder goede reden. Vergeet niet om de gebruiker te instrueren over het juiste gebruik en de werking van het apparaat en de randapparatuur.

Controles

• Schakel de stroomtoevoer uit bij de hoofdschakelaar.
• Stel de kamerthermostaat in op de minimumtemperatuur.
• Open de gasstopkraan, ontlucht de gasleidingen vervolgens zorgvuldig en controleer op lekkages. Gebruik onder geen enkele omstandigheid een open vlam!
• Sluit de gasstopkraan.
  Controleer of de sifon correct is gemonteerd en beschermd is tegen vorst. Vul deze met water voordat u het apparaat voor de eerste keer opstart.
• Controleer in het geval van de GS+ of de lamellen in de luchtafvoerpoort in de open stand staan (minimaal 45° open).
• Controleer bij apparaten met een centrifugaalventilator de externe statische systeemdruk, de draairichting van de ventilator, de stroomafname en controleer de riemspanning na 20 tot 40 bedrijfsuren. Stel de spanning regelmatig bij tijdens het eerste jaar van gebruik[19].
• Schakel de elektrische voeding in bij de hoofdschakelaar en stel de kamerthermostaat in op de maximumtemperatuur. Nadat de ontluchtingstijd is verstreken, genereert de automatische ontstekingsregeling een elektrische vonk en opent de veiligheidsklep op de gasregelunit. Omdat de gasstopkraan gesloten is, verschijnt er geen vlam. De automatische ontstekingsregeling wordt na 4 pogingen tot ontsteking vergrendeld, elke poging duurt ongeveer 5 seconden. Na ongeveer 30 seconden wachten, kan de automatische regelaar worden gereset en kan dezelfde cyclus worden herhaald.
• Open de gasstopkraan, het apparaat start nu op.
• Controleer het vlammenpatroon bij de hoofdbrander (duidelijk gedefinieerde binnenkern, gelijkmatige verbranding).
• Controleer bij apparaten met een externe ventilator of de maximale temperatuurstijging van 30K niet wordt overschreden.

Controleer of de kamerthermostaat correct functioneert

Als de instelling lager is dan de omgevingstemperatuur, dooft de brander. Bij een instelling hoger dan de omgevingstemperatuur moet de brander ontsteken. Wanneer er geen warmtevraag meer is, begint de anti-cyclustijd. De luchtverhitter kan gedurende deze periode (1 minuut) niet (opnieuw) worden opgestart.

Controleer de voordruk

De gasvoordruk moet worden gemeten bij de gasunit wanneer het apparaat in werking is. De voordruk staat aangegeven op het typeplaatje van het apparaat. Om te controleren, kan het verbruikte gasvolume [3] worden gemeten via de gasmeter (schakel tijdelijk alle andere apparaten uit die gas verbruiken).

Controleer de werking van het apparaat

Controleer ten slotte of de werking van het apparaat niet kan worden beïnvloed door andere apparaten in de buurt, lokale luchtstromen of corrosieve of explosieve dampen, enz.

Stel de gasregelunit in

Voordat elk apparaat wordt verpakt, wordt het volledig getest op veiligheid en correcte werking. De correcte verbrandingswaarden worden tijdens deze procedure ingesteld. Verdere instelling is over het algemeen niet vereist; het apparaat hoeft alleen te worden gecontroleerd op correcte werking. Als controles echter aangeven dat de CO2-waarde afwijkt van die in tabel [3], kunnen er aanpassingen worden gemaakt (verschil van meer dan 0,2%). Stel nooit stelschroeven af zonder de juiste meetapparatuur.

1. Zet het apparaat op volledig operationele belasting door de kamerthermostaat op maximum te zetten. Als het apparaat niet start, kunt u proberen de luchtopening in de gasmenger tijdens het ontsteken af te dichten met uw duim en wijsvinger. Dit maakt het mengsel rijker en gemakkelijker te ontsteken. Controleer de CO2 wanneer het apparaat op hoog vermogen werkt. Als de CO2 te hoog is, draait u de smoorklep naar rechts (minder gas). Als de CO2 te laag is, draait u de schroef naar links (meer gas). De juiste CO2-waarde wordt weergegeven in tabel [3].
2. Zet het apparaat op minimale belasting door de doeltemperatuur op de kamerregelaar in te stellen op een waarde die dicht bij de heersende temperatuur ligt, of door 2 VDC toe te passen op de 0 – 10 VDC ingang. Controleer de CO2 aan de hand van de waarde in tabel [3]. Indien anders, corrigeer door de offsetregelaar onder de dop te draaien. Naar links voor lagere CO2, naar rechts voor hogere CO2.

Legenda [6]

1. Meetpunt voor gasvoordruk
2. Meetpunt voor offset
3. Offsetstelschroef
4. Smoorkleppenstelschroef

De verwarming uitschakelen

Voor korte perioden:

• Stel de kamerthermostaat in op de minimumtemperatuur.
• Schakel de stroomtoevoer niet uit bij de hoofdschakelaar, omdat dit de maximumtemperatuur en de veiligheidsthermostaat kan beschadigen.

Voor langere perioden:

• Stel de kamerthermostaat in op de minimumtemperatuur.
• Na ± 5 minuten mag de elektrische stroom worden uitgeschakeld.

Onderhoud

Algemeen

Het apparaat moet minstens eenmaal per jaar worden onderworpen aan onderhoud, vaker indien nodig. Vraag indien van toepassing een gekwalificeerde installateur om onderhoudsadvies. Bij het uitvoeren van onderhoud moet het apparaat gedurende langere tijd zijn uitgeschakeld. Zorg ervoor dat u alle veiligheidsregels naleeft.

Reiniging

Alle gasgestookte apparaten vereisen periodiek onderhoud. Dit onderhoudswerk moet worden uitgevoerd door gekwalificeerde onderhoudstechnici.

• Voordat u met de onderhoudswerkzaamheden begint, moeten de gas- en elektriciteitstoevoer worden afgesloten.
• Controleer alle pakkingen en vervang ze indien nodig.
• Het gastransportgedeelte bevindt zich aan de zijkant van het apparaat in het elektrische compartiment. Het gastransportgedeelte kan als één geheel uit het apparaat worden verwijderd. Hiervoor moeten zes M6-moeren worden verwijderd en de elektrische bedrading worden losgekoppeld.
• Het verwijderen van het gastransportgedeelte geeft toegang tot de brander en de ontsteking/ionisatie-elektrode. Eventuele oxidatie op de elektrodepunten moet worden verwijderd.
• Controleer het branderoppervlak op onregelmatigheden. Gebruik nooit een staalborstel!
• Reinig de gasmenger met een zachte borstel. Zorg ervoor dat er geen stof in de brander en de gasaanzuigbuis komt. Plaats het gastransportgedeelte terug, sluit de bedrading en de gas- en elektriciteitstoevoer weer aan.
• De rookgasopvangkamer bevindt zich onder de rookgasafvoerbuis. Verwijder de klemband om toegang te krijgen tot de warmtewisselaar.
• Het condenswaterafvoermondstuk bevindt zich in de bodemplaat van de rookgasopvangkamer.
  Deze opening en de sifon moeten regelmatig worden gecontroleerd op vuilophoping.
• Er is een waterniveausensor in de rookgasopvangkamer gemonteerd. Deze schakelt het apparaat uit als er een verstopping ontstaat in de condenswaterleiding of de sifon om een onaanvaardbare ophoping van water in de rookgasopvangkamer te voorkomen.
  Controleer de ventilatorpoelie(s) en de riemspanning, reinig de poelie(s) indien nodig.
• Als een G+ met een centrifugaalventilator is uitgerust met filters, neemt de stromingsweerstand door de filters toe naarmate er zich vuil ophoopt. Deze stromingsweerstand mag de waarde op het typeplaatje niet overschrijden. Er mogen alleen vervangingsfilters van dezelfde klasse worden gebruikt. Raadpleeg de sticker op de filterbehuizing voor meer informatie over de filterset(s).

Omschrijving van de onderdelen

De onderdelen zijn:

• Ventilator[7].
• Verbrandingsluchtventilator[8].
• Ontstekingsset[9].
• Waterniveausensor[10].
• Brander[11].
• Gasregelblok[12].
• Sensor[13].
• Veiligheidsthermostaat[14].
• Pakkingset[15].
• Microprocessor[16].
• Gasmenger[17].
• Sifon[18]

Storingen

Apparaat werkt niet (doet absoluut niets)

1. Controleren:
   • de instelling op de kamerthermostaat
   • op een spanning tussen de aansluitingen L en N (230 VAC)
   • dat de kamerthermostaat correct is aangesloten.
   • controleer de glazen zekering op de klemmenstrook (zie ook het elektrische schema)
2. De branderregelaars zijn vergrendeld. Reset het apparaat met de resetknop.
3. De maximumthermostaat/thermostaten zijn vergrendeld. Reset de thermostaat/thermostaten.

Apparaat (verbrandingsluchtventilator) spoelt, maar de brander ontsteekt niet.
Controleren:

• De gastoevoer
• Of de gasleiding voldoende is ontlucht
• De sifon op verstoppingen
• Afstelling van de ontstekingselektrode

Apparaat werkt, maar de branderbelasting moduleert voortdurend terug, ook al is maximale belasting vereist.
Controleren:

• de systeemventilator(en) op schade
• als er meerdere ventilatoren op één apparaat zijn gemonteerd, controleer dan op schade en correcte aansluiting
• de ventilator(en) en warmtewisselaar op vuilophoping

OpenTherm thermostaat foutcodes (artikelnummer 06 29 072)

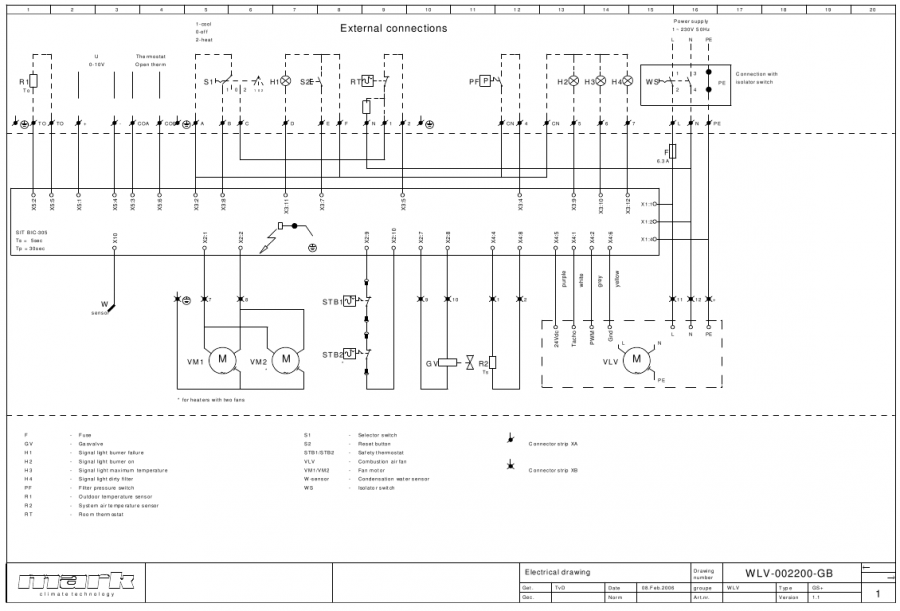

Elektrisch schema

Voor G+: zie de binnenkant van het apparaat.

Algemeen

Toepassing

Apparaattype GS+ is uitsluitend geschikt voor de vrije en directe aanzuiging van de te verwarmen lucht en de vrije afvoer van verwarmde lucht in de ruimte. Apparaattype G+ met een centrifugaalventilator is geschikt voor zowel de vrije en directe aanzuiging van de te verwarmen lucht en de vrije afvoer van verwarmde lucht in de ruimte, als voor aansluiting op een kanalensysteem.
Indien ruimten moeten worden verwarmd waarin corrosieve dampen aanwezig zijn (met name gechloreerde koolwaterstoffen), die ofwel rechtstreeks in de ruimte worden geproduceerd, ofwel van buitenaf door de verwarming kunnen worden aangezogen via een kanaal of een open verbinding, mogen wandluchtverwarmers niet worden gebruikt vanwege het risico van corrosie aan de warmtewisselaar.

Wijzigingen voorbehouden
De fabrikant is voortdurend bezig met het verbeteren van zijn producten en behoudt zich het recht voor om zonder voorafgaande kennisgeving wijzigingen in de specificaties aan te brengen. De technische details worden als correct beschouwd, maar vormen geen basis voor een contract of garantie. Alle bestellingen worden aanvaard volgens de standaardvoorwaarden van onze algemene verkoop- en leveringsvoorwaarden (op aanvraag verkrijgbaar).

Type-aanduiding

Alle apparaattypen staan vermeld in tabel [3]. De verschillende typen worden in de rijen weergegeven en technische informatie over de apparaten wordt in de kolommen weergegeven. Zie de onderstaande legenda. Legenda voor tabel [3]

1. Nominaal vermogen (bovenwaarde)
2. Nominaal vermogen (onderwaarde)
3. Rendement bij 100% vollast
4. Rendement bij 30% deellast
5. Gasverbruik voor een gespecificeerd gastype (15°) max/min
   E1 CO2 voor een gespecificeerd gastype: max. belasting %
   E2 CO2 voor een gespecificeerd gastype: min. belasting % E3 Gasvoordruk voor een gespecificeerd gastype
6. Brandertoerentalverhouding
7. Rookgastemperatuur (+/- 10°C)
8. NOx-emissie 3% O2
9. Brander ventilator start-max.-min.
10. Toelaatbare rookgasweerstand
11. Diameter van het rookgaskanaal/luchttoevoerkanaal
12. Elektrische voeding
13. Elektrisch vermogen
14. Apparaat zekeringwaarde
15. Beschermingsklasse

17. Luchtverplaatsing (20°C)
18. Luchttemperatuurstijging GS+
19. Worp GS+

21. Omgevingstemperatuur min. /max.
22. Ventilatordiameter(s) GS+
23. Ventilatorsnelheid
24. Geluidsniveau op 5 m (vrij)
25. Gewicht
26. Condensaatzuurgraad
    Z1 L max. resetkabel
    AB Max. condensaathoeveelheid * NL, BE, DE 50 mbar

Informatie voor België

1. Nominaal vermogen (onderwaarde) H-gas / L-gas
2. Vermogen H-gas / L-gas

Algemene waarschuwingen

Onjuiste installatie, afstelling, wijziging, onderhoud of reparatie kan leiden tot materiële of milieuschade en/of letsel. Het apparaat moet daarom worden geïnstalleerd, aangepast of omgebouwd door een vakbekwame en gekwalificeerde installateur, rekening houdend met nationale en internationale voorschriften. Onjuiste installatie, afstelling, wijziging, onderhoud of reparatie maakt de garantie ongeldig.

Apparaat
Bij het installeren van wandluchtverwarmers moet u voldoen aan de relevante nationale en, indien van toepassing, regionale en lokale voorschriften (bv. voorschriften van het gasbedrijf, bouwvoorschriften, enz.). De wandluchtverwarmer mag alleen worden geïnstalleerd in een ruimte en op een positie die geschikt is voor het beoogde doel, zie Installatie. In België moet de wandluchtverwarmer worden geïnstalleerd in overeenstemming met de Belgische norm NBN D51-003.

Gastoevoer en -aansluiting
Controleer vóór de installatie of de plaatselijke distributievoorwaarden, het gastype en de druk en de huidige afstelling van het apparaat allemaal overeenkomen. Er moet een goedgekeurde gaskraan worden aangebracht op de binnenste leiding.

Rookgaskanaal
Leidingen voor de toevoer van verbrandingslucht en afvoerkanalen voor verbrandingsgassen moeten zo weinig mogelijk bochten hebben; in het algemeen moet de stromingsweerstand tot een minimum worden beperkt en in alle gevallen moet de diameter over de gehele lengte constant zijn. Het afvoerkanaal mag niet op de verwarming rusten, maar moet goed worden opgehangen! Als het rookgasafvoerkanaal langs of door brandbare wanden of vloeren loopt, moet het kanaal voldoende ver van het brandbare materiaal verwijderd zijn om brand te voorkomen.

Denk aan uw veiligheid

Als u gas ruikt, mag u in geen geval:

• Een apparaat ontsteken
• Elektrische schakelaars of een telefoon aanraken in de betreffende ruimte Neem de volgende actie:
• Schakel het gas en de elektriciteit uit
• Activeer het operationele noodplan
• Evacueer het gebouw indien nodig
