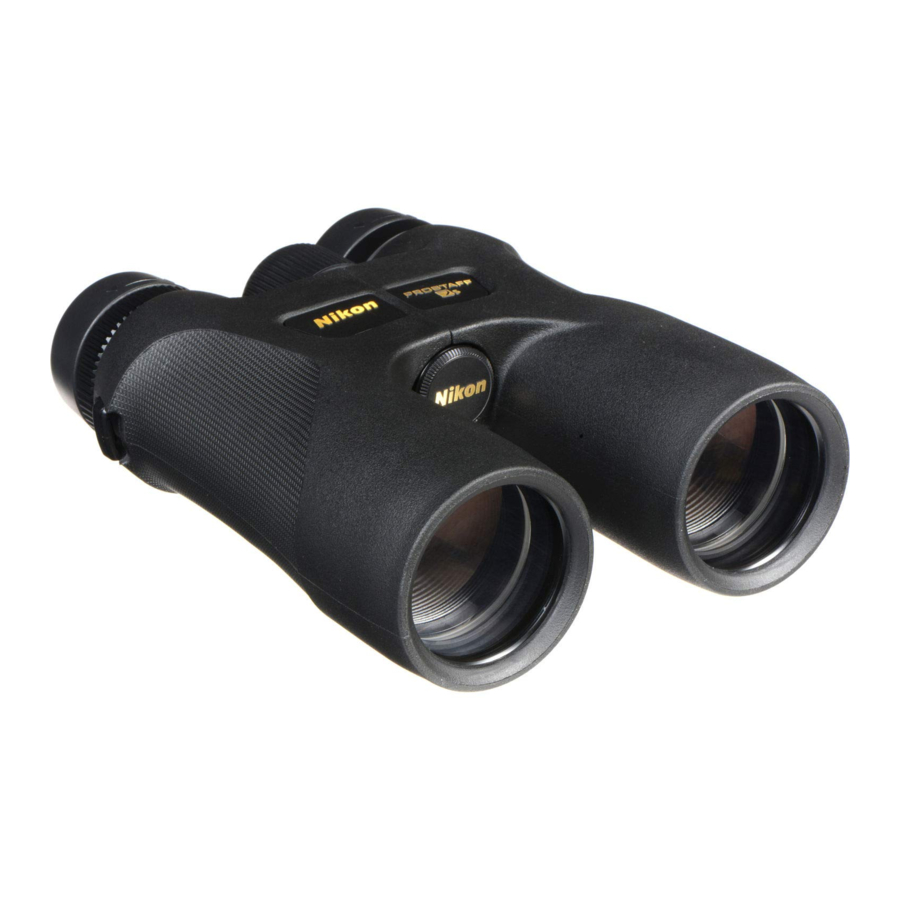

Nikon PROSTAFF 7S Handleiding

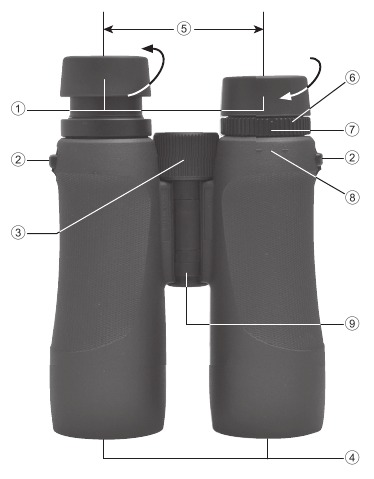

Nomenclatuur
- Oogschelp
- Oogje voor nekriem
- Scherpstelring
- Objectief
- Oogafstand
- Dioptriering
- Dioptrie-index
- 0 (nul) dioptrie-positie
- Centrale as
GELEVERDE ARTIKELEN
Verrekijker ×1
Oculairkapje ×1
Objectiefdoppen ×2
Zachte tas ×1
Nekriem ×1
Oogschelpen
Raadpleeg de afbeelding voor de richtingen waarin u de oogschelpen moet draaien.
- Voor brildragers volledig ingetrokken gebruiken. U kunt ook een van de twee klikstops gebruiken voordat u de volledig ingetrokken positie bereikt.
- Voor niet-brildragers volledig uitgetrokken gebruiken. U kunt ook een van de twee klikstops gebruiken voordat u de volledig uitgetrokken positie bereikt.
Nekriem en doppen tijdens observatie
Raadpleeg afbeeldingen A, B en C.
Nekriem
Bevestig de nekriem zoals afgebeeld (A), waarbij u er speciaal op let dat de riem niet verdraait.
Objectiefdoppen
De verrekijker wordt gebruikt door de objectiefdoppen te verwijderen en ze aan de nekriem te laten hangen (B).
Om de doppen aan de nekriem te bevestigen/los te maken zoals weergegeven in afbeelding (C) in de volgende volgorde:
- Bevestigen: c → b → a
- Losmaken: a → b → c
Oculairkapje
U kunt het oculairkapje tijdens de observatie aan de nekriem haken, zoals weergegeven in afbeelding (B), om te voorkomen dat u het kwijtraakt.
Specificaties
| Type: Dach-prisma met centrale scherpstelling | ||||
| Model | 8×30 | 10×30 | 8×42 | 10×42 |
| Vergroting (×) | 8 | 10 | 8 | 10 |
| Effectieve diameter van het objectief (mm) | 30 | 30 | 42 | 42 |
| Gezichtsveld (echt) (˚) | 6.5 | 6.0 | 6.8 | 6.2 |
| Gezichtsveld (schijnbaar) (˚)* | 48.9 | 55.3 | 50.8 | 56.9 |
| Gezichtsveld op 1.000 m (m) | 114/341 | 105/314 | 119/356 | 108/325 |
| Uittredepupil (mm) | 3.8 | 3.0 | 5.3 | 4.2 |
| Helderheid | 14.4 | 9 | 28.1 | 17.6 |
| Oogafstand (mm) | 15.4 | 15.4 | 19.5 | 15.5 |
| Kortste scherpstelafstand, ca. (m) | 2.5/8.2 | 2.5/8.2 | 4/13.1 | 4/13.1 |
| Aanpassing oogafstand (mm) | 56-72 | 56-72 | 56-72 | 56-72 |
| Lengte (mm) | 119/4.7 | 119/4.7 | 167/6.6 | 164/6.5 |
| Breedte (mm) | 123/4.8 | 123/4.8 | 129/5.1 | 129/5.1 |
| Dikte (mm) | 49/1.9 | 49/1.9 | 55/2.2 | 55/2.2 |
| Gewicht (g) | 415/14.6 | 420/14.8 | 650/22.9 | 645/22.8 |
| Structuur | Waterdicht (tot 1 meter gedurende 10 minuten) en gevuld met stikstofgas* | |||
* Het nummer berekend met de formule [tan ω' = Γ x tanω ]: Schijnbaar gezichtsveld: 2ω', Vergroting: Γ, Echt gezichtsveld: 2ω
*Waterdichte modellen:
Alle getoonde modellen zijn waterdicht en het optische systeem zal geen schade oplopen als het maximaal 10 minuten in water tot een maximale diepte van 1 meter wordt ondergedompeld of erin valt.
Deze producten bieden de volgende voordelen:
- Kan worden gebruikt in omstandigheden met een hoge luchtvochtigheid, stof en regen zonder risico op schade.
- Het met stikstof gevulde ontwerp maakt ze bestand tegen condensatie en schimmel.
Neem de volgende punten in acht bij het gebruik van deze producten:
- Aangezien het apparaat geen perfect afgedichte structuur heeft, mag het niet in stromend water worden gebruikt of gehouden.
- Al het vocht moet worden weggeveegd voordat beweegbare onderdelen (scherpstelknop, oculair, enz.) van deze producten worden versteld om schade en om veiligheidsredenen te voorkomen.
Om uw verrekijker in uitstekende staat te houden, raadt Nikon Vision aan om deze regelmatig te laten onderhouden door een geautoriseerde dealer.
- Specificaties en ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd.
- Geen enkele vorm van reproductie van deze "Handleiding", geheel of gedeeltelijk (behalve voor een kort citaat in kritische artikelen of recensies), mag worden gemaakt zonder schriftelijke toestemming van NIKON VISION CO., LTD.
