Genmitsu 3018-PROVer handleiding

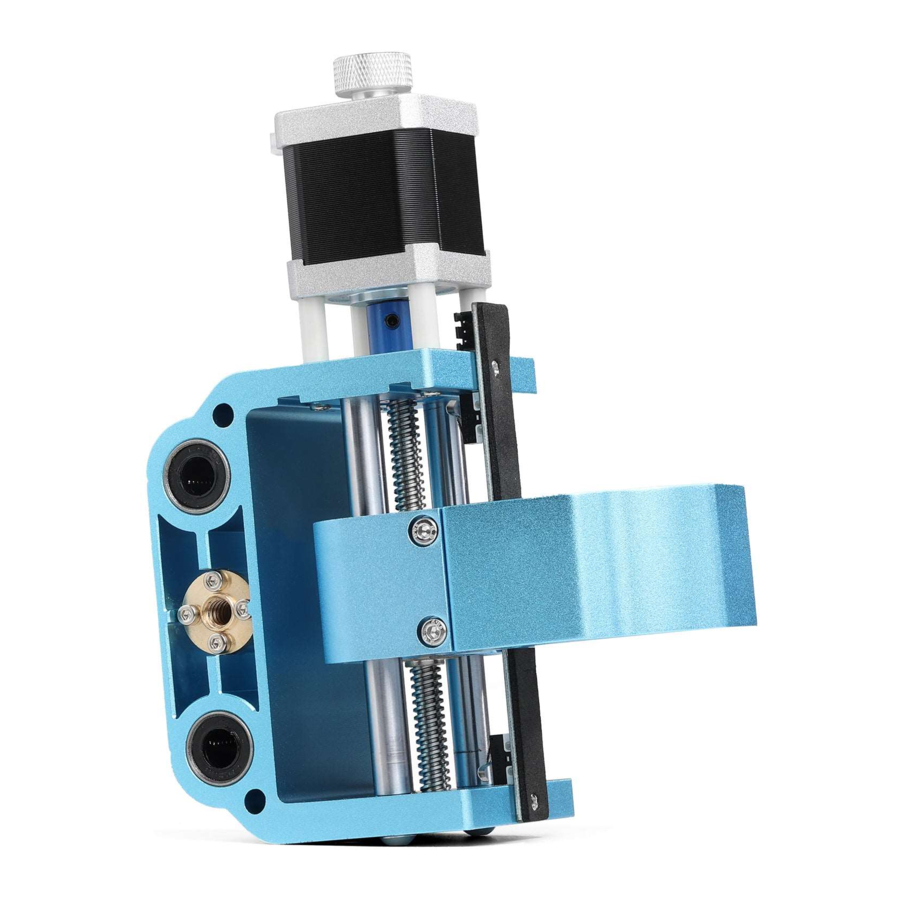

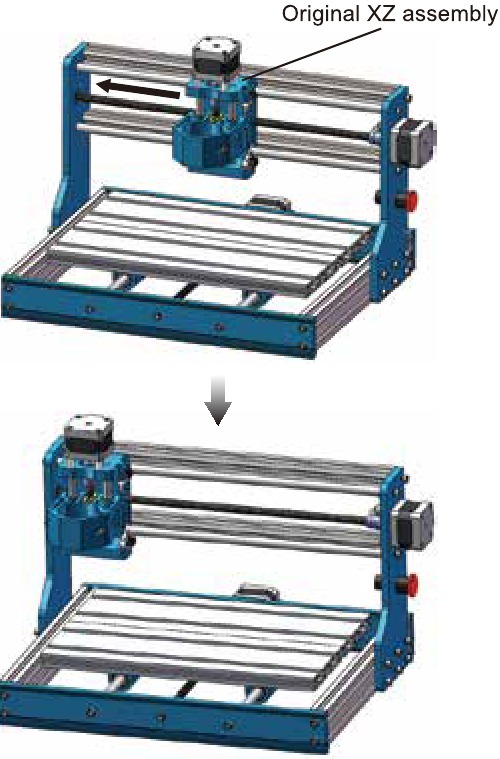

Voorbereiding vóór de montage

(draag handschoenen vóór gebruik)

1. Schakel de stroomtoevoer uit.
2. Koppel de stappenmotorkabel van de Z-as, de spindelkabel, de Z+-eindschakelaarkabel en de Z--eindschakelaarkabel los en verwijder ze.
3. Demonteer de freesbits, de spindelmotor en beide zijden van de acrylplaat.
4. Draai de hoofdschroef handmatig tegen de klok in of gebruik de besturingssoftware (verplaats naar de X-richting) om de XZ-eenheid naar de linkerkant te verplaatsen.


Montage

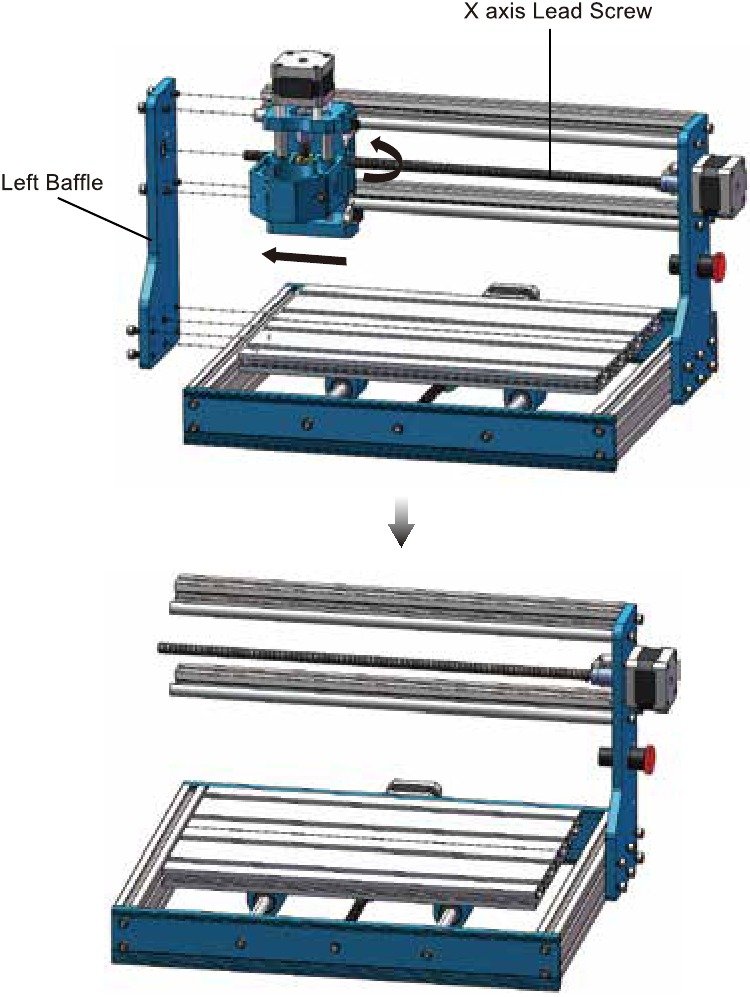

STAP 1: Verwijder de linker portaalarm en deflector

1. Maak alle schroeven los en verwijder ze, en leg ze opzij voor later gebruik.
2. Draai de hoofdschroef handmatig tegen de klok in totdat de oude XZ-eenheid volledig kan worden verwijderd.

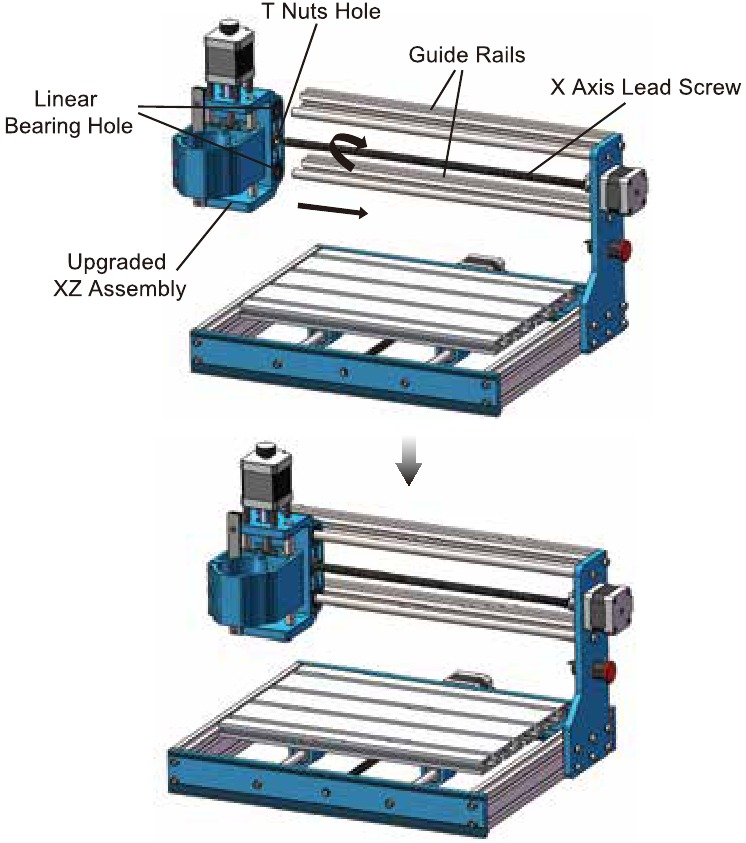

STAP 2: Installeer de opgewaardeerde XZ-eenheid - Deel 1

1. Lijn de X-as hoofdschroef uit met het koperen moergat en plaats deze terwijl u met uw andere hand de hoofdschroef met de klok mee draait, waardoor de twee onderdelen in elkaar grijpen.
2. Lijn het lineaire lagergat van de XZ-eenheid uit met de lineaire rails op de X-as en blijf de hoofdschroef draaien om beide lineaire rails in de lineaire lagers te laten grijpen.
3. Draai de schroef handmatig met de klok mee om de XZ-eenheid naar rechts te verplaatsen totdat de schroef niet meer met de hand kan worden gedraaid.

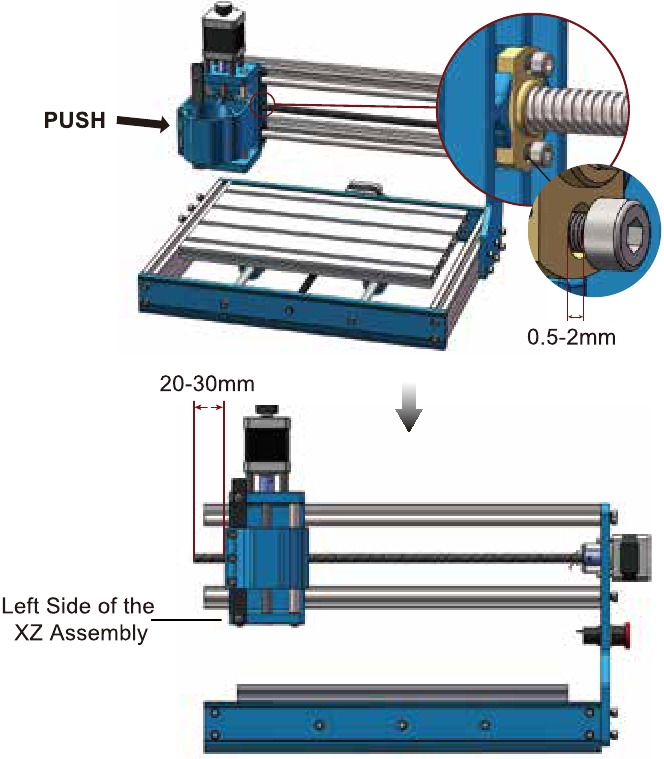

STAP 3: Installeer de opgewaardeerde XZ-eenheid - Deel 2

1. Wanneer de schroef niet met de hand met de klok mee kan worden gedraaid, draait u de schroef 1-2 slagen terug.
2. Terwijl u voortdurend druk uitoefent op de XZ-eenheid naar rechts, gebruikt u uw vrije hand om de hoofdschroef 5-6 volledige omwentelingen met de klok mee te draaien. Zodra de hoofdschroef in de koperen moer aan de linkerkant is ingegrepen, kunt u stoppen met het uitoefenen van druk en deze erdoorheen rijgen, zodat 20-30 mm van de hoofdschroef aan de linkerkant van de XZ-eenheid uitkomt.
3. Onderzoek uw koperen moer aan de rechterkant van de XZ-eenheid. Dit moet een opening van 0,5-2 mm hebben tussen de eindzijde van de T-moer en de schroef, zoals hieronder weergegeven, zodat de veer kan werken en de transmissiekloof kan elimineren.

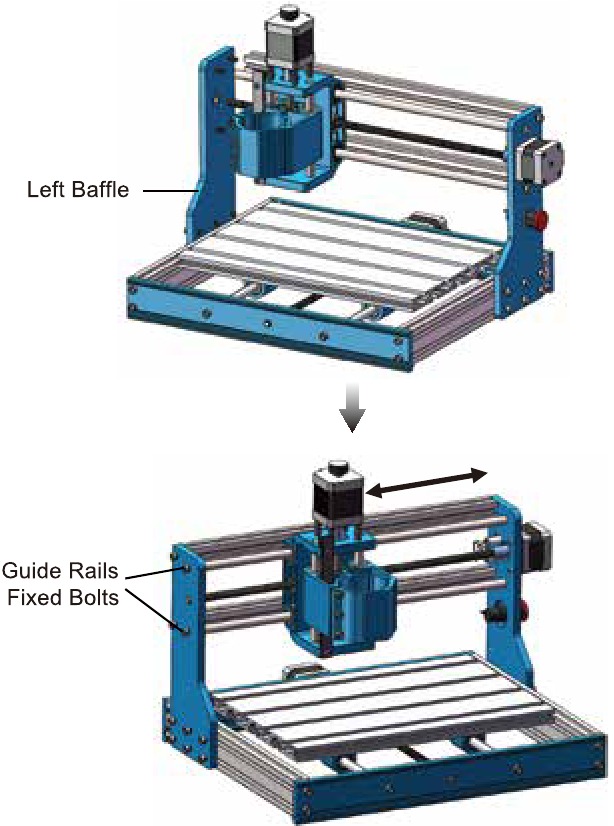

STAP 4: Installeer de linker deflector

1. Installeer de linker portaal opnieuw vanaf stap 1.
2. Wrijf indien nodig wat smeermiddel op de X- en Z-as hoofdschroeven.
3. Installeer alle bedrading opnieuw en schakel de stroom in om de machine te laten draaien; gebruik de besturingssoftware om de XZ-eenheid tussen de X+ en X-richtingen te verplaatsen om te controleren of de beweging soepel is of niet.
4. Als de hoofdschroef vast komt te zitten tijdens het draaien, pas dan de stevigheid van de twee lineaire railschroeven en de positie van de linker deflector aan totdat de opgewaardeerde XZ-eenheid soepel in de X-as richting kan bewegen.

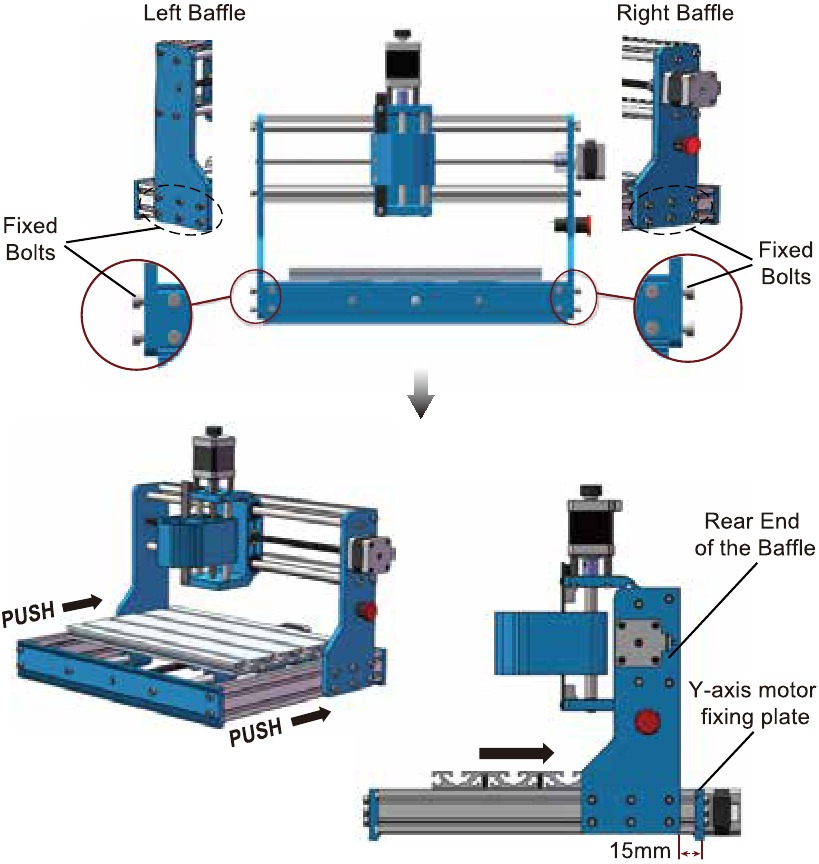

STAP 5: Verplaats het portaal naar achteren

1. Maak de schroeven op het linker en rechter portaal los zonder ze te verwijderen en duw de hele portaaleenheid met beide handen naar achteren totdat de afstand tussen de achterkant van het linker en rechter portaal en het einde van de Y-as motor bevestigingsplaat 15 mm is, zoals weergegeven in de onderstaande afbeelding.
2. Schakel de stroomtoevoer uit, installeer de spindelmotor, sluit de spindelmotorkabel, de stappenmotorkabel van de Z-as, de Z+ eindschakelaarkabel, de Z- eindschakelaarkabel aan en installeer de acrylplaat opnieuw aan beide zijden.

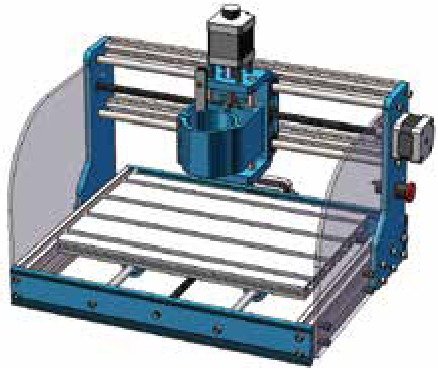

STAP 6: Montage voltooid

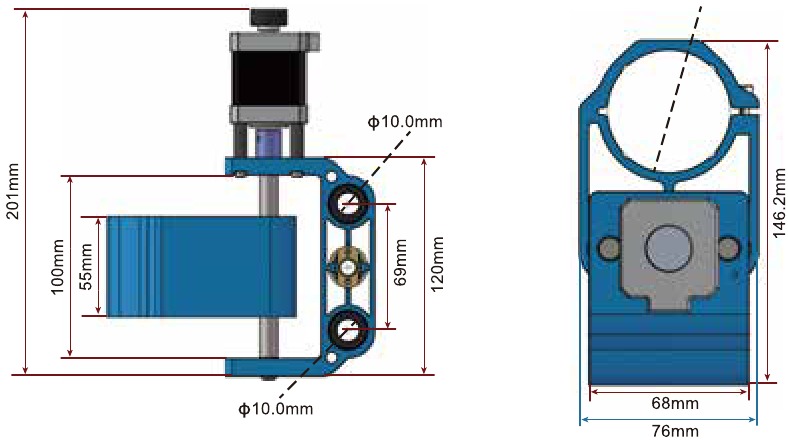

Afmeting

Parameters

Z-as verplaatsing: 40 mm

Stappenmotor: NEMA17 48 mm 1,7 A stappenmotor

Koperen moer: Spoed: 2 mm, Voorsprong: 4 mm

Eindschakelaar: Normaal open interface, klemmenblok XH2.54-3P

Toepassing: Gebruikt voor 3018PROVer upgrade ∮52 mm spindel of doe-het-zelf graveermachine.
