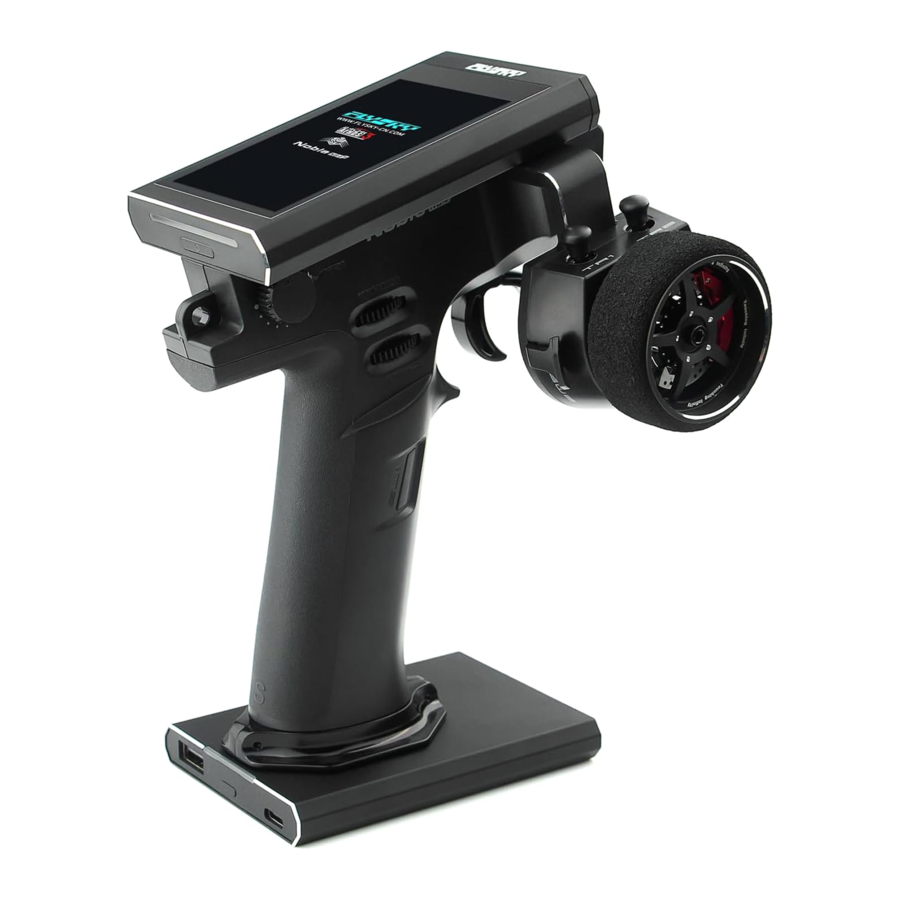

FlySky Noble NB4+ handleiding

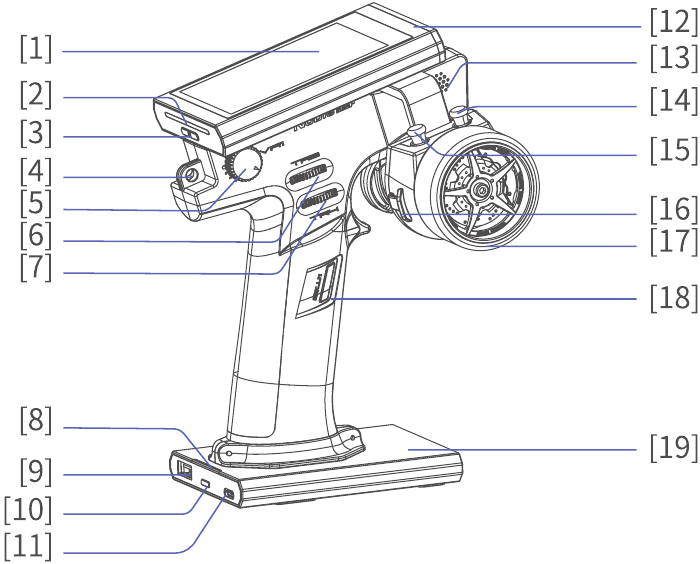

Productoverzicht

Rechterzijde

1. Display
2. Zender LED
3. Aan/uitknop zender
4. Haak nekband
5. VR1
6. TR3
7. TR4
8. Batterij-indicator basisstation
9. USB 5V 2A-poort
10. Aan/uitknop basisstation
11. Type-C-ingangspoort, Firmware-update, Oplaadconnector, Aansluiting op simulatorpoort, Trainer-interface, Headtracker-interface
12. Ingebouwde antenne
13. Speaker
14. TR2
15. TR1
16. SW2
17. Stuurwiel
18. SW1
19. Afneembare basis

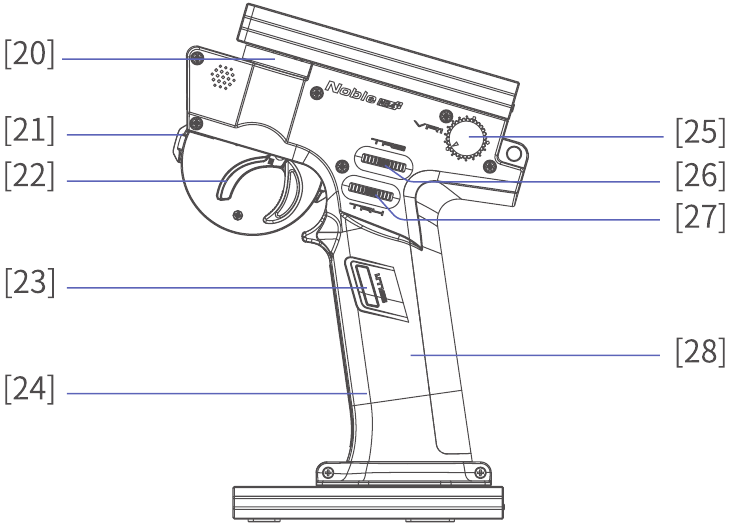

Linkerzijde

20. Draaibeugel stuurwiel
21. SW3
22. Trigger
23. SW1
24. Handvat
25. VR1
26. TR3
27. TR4
28. Batterijcompartiment, ingebouwde 3450mAh 18650-batterij

• Opmerking: draai de stelschroeven niet helemaal los.

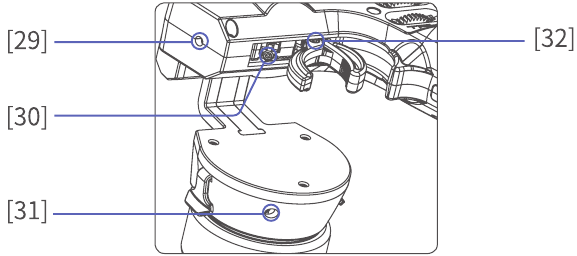

29. Gat voor aanpassing loopweg gasklephendel
30. Gat voor aanpassing spanning gasklephendel
31. Gat voor aanpassing spanning stuurwiel
32. Gat voor aanpassing grootte gasklephendel

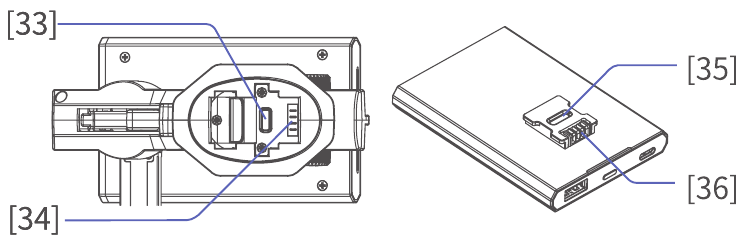

33. Clip
34. Stroompoort handvat
35. Clipgleuf
36. Stroompoort basis

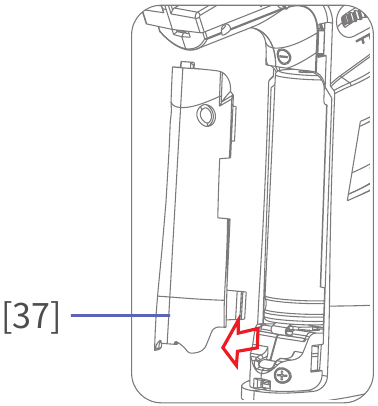

37. 18650-batterijklep

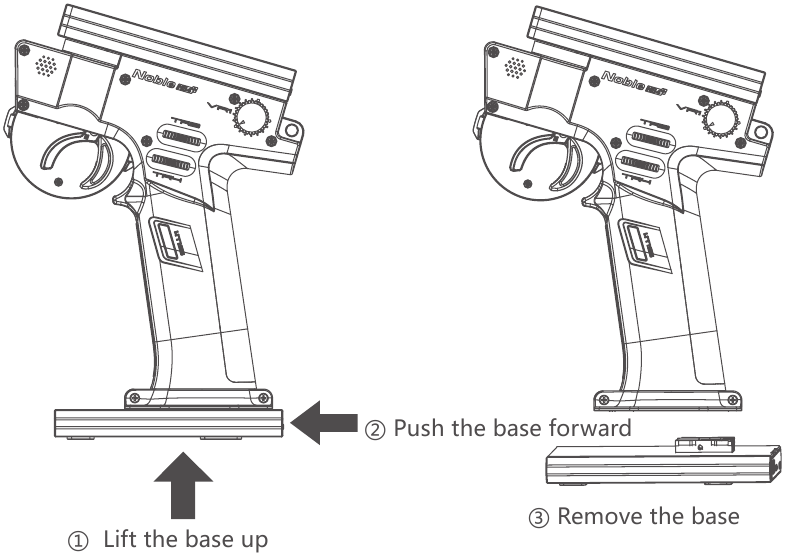

Afneembare basis

Afneembare basis van de zender.
Indien actief kan de basis de zender of andere externe elektronische apparaten van 5V via de USB-poort van stroom voorzien.
Wanneer de zender moet worden opgeladen of wanneer de basis wordt opgeladen, steekt u de USB Type-C-kabel in en laadt u deze op via de Type-C-poort op de basis.

Inschakelen

1. Zorg er voor gebruik voor dat de batterij volledig is opgeladen.
2. Houd de aan/uitknop van de zender ingedrukt totdat het scherm aangaat.


Uitschakelen

1. Koppel de ontvanger los van de voeding.
2. Houd de aan/uitknop van de zender ingedrukt totdat het scherm uitgaat.

Voordat u de zender uitschakelt, moet u ervoor zorgen dat de ontvanger eerst is uitgeschakeld. Als u de zender uitschakelt voordat de ontvanger is uitgeschakeld, kan dit leiden tot verlies van controle over een model of motor, wat tot een ongeluk kan leiden.

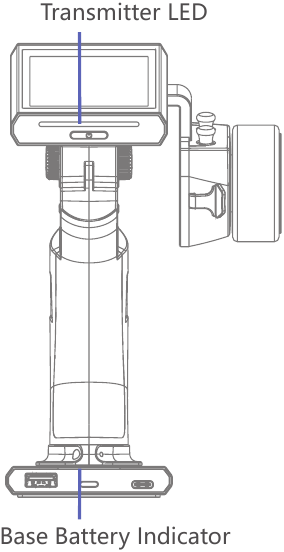

LED-indicator

De Noble NB4+ heeft 2 statusindicatoren, één onder het scherm aan de bovenkant van de zender en één op de afneembare basis.

Zender-LED

De LED kan worden ingesteld op vijf verschillende kleuren: rood, groen, blauw, geel en wit. U kunt de LED ook volledig uitschakelen.

Setup:

1. Tik op het functie menu icoon en tik vervolgens op [System] (Systeem);
2. Tik op [LED];
3. Selecteer een kleur door erop te tikken. De LED-kleur wordt in realtime bijgewerkt.
4. Als u ervoor kiest om aan te passen, klikt u op [Custom] (Aangepast) om de instellingeninterface te openen, selecteert u de optie die u wilt instellen en klikt u vervolgens op "+" of "-" om de juiste waarde in te stellen, of u kunt direct op het scherm tikken en schuiven om in te stellen en vervolgens op klikken en op [Yes] (Ja) klikken om de instelling in het pop-upvenster te voltooien.

Batterij-indicator basisstation

De batterij-indicator van het basisstation heeft 4 LED's en wordt voornamelijk gebruikt om het batterijniveau van de basisstations weer te geven.
Wanneer de batterijspanning van de basis laag is, heeft de basis-LED slechts één LED-lampje aan en begint te knipperen.
Tijdens het opladen knippert de LED en neemt het aantal actieve LED's toe naarmate de batterij wordt opgeladen.

Setup:
Druk op de aan/uitknop op de basis om hem in te schakelen en de zender op te laden via de zenderconnector of andere 5V-apparaten via de USB-poort. Houd de aan/uitknop opnieuw ingedrukt om de oplaadfunctie uit te schakelen.

Laad de basis niet op en voorzie andere apparaten er niet tegelijkertijd van stroom. Dit kan de oplaadtijd van de zender verlengen en de overbelastingsbeveiliging activeren als het externe apparaat te veel stroom verbruikt.

Failsafe

Deze functie is ontworpen om modellen en hun gebruikers te beschermen in het geval van signaalverlies.
De Failsafe-functie kan op drie manieren worden ingesteld: u kunt de status 'geen uitvoer' instellen voor i-BUS- en PPM-signalen. U kunt alle kanalen afzonderlijk instellen op 'geen uitvoer', 'vasthouden' of 'vaste waarde'. U kunt alle kanalen instellen met een vaste waarde op de huidige uitvoerwaarde.

i-BUS- en PPM-signaal geen uitvoer

Als het selectievakje rechts van de optie niet is aangevinkt ( ), geeft dit aan dat de functie is uitgeschakeld. Na de failover kunt u per kanaal instellen: vaste waarde of de laatste uitvoerwaarde behouden.

Een afzonderlijk kanaal instellen

1. Tik op het kanaal dat u wilt instellen.
2. Klik op een geschikte optie, zoals gewenst. Als de vaste waarde is geselecteerd, beweegt u de gasklephendel (stuurwiel, knop of draaiknop) naar de gewenste positie en houdt u deze vast. Klik vervolgens op om de instellingen te voltooien.

Alle kanalen met vaste waarde instellen

Tik op deze functie terwijl u de bediening naar de gewenste positie beweegt en vasthoudt. Daarna verschijnt er een promptinterface zoals rechts weergegeven. Klik op "YES" (JA) om te voltooien.

Let op

• Voor de veiligheid wordt aanbevolen dat alle gebruikers deze functie vooraf instellen voor gebruik.

Servo's frequentie

Deze functie wordt gebruikt om de servo-regelfrequentie aan te passen. Deze functie kan worden gebruikt voor analoge servo's (95 Hz), digitale servo's (380 Hz) en kan ook worden ingesteld op aangepast. Digitale servo's en aangepaste frequenties variëren tussen 50-400 Hz.
De servo's frequentie varieert enigszins met de aangesloten ontvangers.

Voor de klassieke versie-ontvanger

Setup:

1. Klik op [Servos Frequency] (Servo's frequentie).
2. Klik op de bijbehorende optie. Klik op om terug te keren naar de interface van het vorige niveau.
   Als de zender RF Setting (RF-instelling) is ingesteld op [AFHDS 3 1 way] (AFHDS 3 1-weg), wijzigt u de servo-reactiesnelheid en tikt u vervolgens op . Het systeem vraagt: "Het wordt van kracht na binden of opnieuw binden. Weet u zeker dat u wilt binden?"

3. Als u [Custom] (Aangepast) kiest, klikt u op "+" of "-" om de frequentie aan te passen.

Voor de verbeterde versie-ontvanger

[SR]: Een van de specificaties in de servo-frequentie (PWM-frequentie is 833 Hz).
[SFR]: Een van de specificaties in de servo-frequentie (PWM-frequentie is 1000 Hz).
Opmerking: de conventionele servo-reactiesnelheid (PWM-frequentie) is 50-400 Hz. De algehele systeemvertraging wordt verminderd wanneer SR en SFR zijn geselecteerd. Zorg ervoor dat de aangepaste servo de bijbehorende frequentie ondersteunt. Anders kan het ervoor zorgen dat de servo niet goed werkt of zelfs de servo beschadigt.

Setup:

1. Klik op [Steering Digital Servo] (Digitale stuurservo) of andere opties om de interface voor functie-instelling te openen.
2. Klik op de bijbehorende servo-frequentie op basis van de werkelijke status van de aangepaste ontvanger. Klik op om terug te keren naar de interface van het vorige niveau. Vink het selectievakje rechts van [Synchronized with RF] (Gesynchroniseerd met RF) aan. Het pictogram verandert in . De servo-frequentie van deze functie wordt na controle gesynchroniseerd met RF.
3. Als u [Custom] (Aangepast) kiest, klikt u op "+" of "-" om de frequentiewaarde aan te passen.

Zowel de analoge servo (95 Hz) als de digitale servo (380 Hz) zijn veel voorkomende servo-frequenties en zijn als zodanig beschikbaar als voorinstellingen voor een snelle installatie. Om ervoor te zorgen dat servo's normaal werken, moeten ze de juiste frequentie ontvangen. Raadpleeg de gebruikershandleiding van de servo's om de frequentie te vinden.

Firmware-update

De firmware van de zender kan worden bijgewerkt door verbinding te maken met een Windows-computer met behulp van een USB Type-C-kabel. Zodra deze functie is geactiveerd, werken alle zenderfuncties niet meer. Om te voorkomen dat het voertuig de controle verliest, schakelt u de ontvanger uit voordat u deze functie probeert te gebruiken.

•
  Koppel de USB Type-C-kabel niet los terwijl de firmware wordt bijgewerkt!

Deze firmware kan via de volgende twee manieren worden bijgewerkt.

• De firmware van deze ontvanger kan worden bijgewerkt via de FlyskyAssistant (De firmware van FlyskyAssistant is beschikbaar op de officiële Flysky-website).
• Of werk het bij door de onderstaande stappen te volgen:
  1. Download en open de nieuwste officiële software;
  2. Sluit de zender eerst via USB Type-C aan op de computer;
  3. Tik op [Firmware Update] (Firmware-update). Het systeem toont de waarschuwing: "Entering update mode will disable all other functions." (Als u de updatemodus opent, worden alle andere functies uitgeschakeld.), tik op [Yes] (Ja) om door te gaan;
  4. Nadat u de bovenstaande stappen hebt voltooid, klikt u op [Update] (Updaten) in het venster van de computersoftware-update om de update te starten;
  5. Zodra de update is voltooid, verlaat de zender automatisch de updatefunctie en start deze opnieuw op. (Het is nu veilig om de USB Type-C-kabel te verwijderen).

Let op

• Na een firmware-update kan de ontvanger mogelijk geen verbinding maken. Als dit het geval is, moeten de RF-module en de ontvanger worden bijgewerkt.

RF-module-update

Setup:
De update RF-functie kan worden gebruikt om de firmware van de ingebouwde RF-module bij te werken.
Nadat de firmware van de zender is bijgewerkt, moet u de RF bijwerken wanneer het systeem aangeeft dat de RF mislukt of de binding van de ontvanger mislukt.
Klik op [Update RF] (RF bijwerken), klik op "Yes" (Ja) nadat de promptinterface verschijnt. Er verschijnt een voortgangsbalk voor de update. Wacht een paar seconden. De update is voltooid. De zender verlaat automatisch de update-interface. Als de zender de update RF-status niet kan openen, is er geen RF-module of is de RF-module defect.

Receiverfirmware bijwerken

Elke transmitterupdate wordt geleverd met een receiverfirmware-update die naar de receiver moet worden geüpload om optimaal te profiteren van de optimalisaties en functies die in de update zijn opgenomen.
Verschillende receivers kunnen verschillende manieren hebben om de firmware-updatestatus te openen. Raadpleeg de instructies van gerelateerde receivers op de website.

Instelling:

• Sommige receivers, zoals GMR en INr4, moeten worden bijgewerkt met "Flysky Assistant".
• Als de transmitter succesvol is gecodeerd en de verbinding tot stand is gebracht, verschijnt er een pop-upbericht [De huidige versie is de nieuwe versie, er is geen upgrade vereist!] als de receiverfirmware de nieuwste versie is. Als de receiverfirmware een oude versie is, verschijnt er een pop-upbericht [Weet u zeker dat u de receiver wilt updaten?]. Klik op [Ja] om de receiver te updaten.
• Als de receiver en de transmitter niet zijn verbonden, ga dan naar de receiverselectie-interface (FGr8B/FGr4B moet rechtop worden geplaatst tijdens gebruik), controleer de receiver die moet worden aangesloten en er verschijnt een prompt [Sluit XX aan of schakel XX in om de verplichte updatemodus te openen] Klik op [OK]!

Er zijn twee methoden om de receiver in de geforceerde updatemodus te laten gaan:

1. Schakel de receiver in terwijl u de BIND-knop langer dan 10 seconden ingedrukt houdt, totdat de LED drie keer knippert en een keer uitgaat, laat dan de BIND-knop los.

2. Schakel eerst de receiver in, houd vervolgens de BIND-knop langer dan 10 seconden ingedrukt, de LED van de receiver zal drie keer knipperen en een keer uitgaan, laat dan de BIND-knop los.

Na het starten van de update wordt de transmitter weergegeven zoals hieronder. Zodra de update 100% heeft bereikt, is de update succesvol.

• De transmitterfirmware moet worden bijgewerkt voordat de receiverfirmware wordt bijgewerkt.

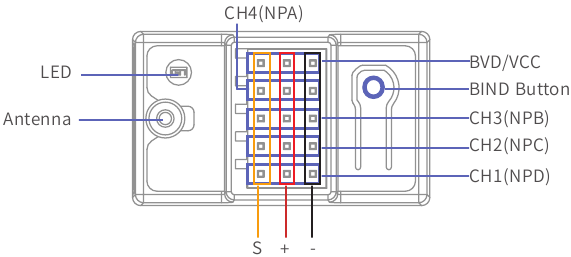

Binding

De transmitter en receiver zijn al in de fabriek voorgebonden, maar als u opnieuw wilt binden of een nieuwe receiver wilt binden, volgt u de onderstaande stappen:

1. Zet de transmitter in de bindmodus;
2. Houd de BIND-knop van de receiver ingedrukt terwijl u de receiver inschakelt, laat vervolgens de BIND-knop los nadat de receiver is ingeschakeld, of schakel eerst de receiver in en houd vervolgens de BIND-knop 3 seconden ingedrukt, de LED van de receiver knippert snel, wat aangeeft dat de receiver zich in de bindmodus bevindt;
3. Het bindingsproces is voltooid wanneer de LED van de receiver stopt met knipperen en continu brandt;
   • Als een transmitter waarvan de radiofrequentie (RF Standard) is ingesteld op "AFHDS3 1 way" (raadpleeg de gebruikershandleiding van uw transmitter) de bindmodus opent, knippert de LED in plaats daarvan langzaam. U moet de transmitter handmatig instellen om de bindmodus te verlaten. Als de LED van de receiver stopt met knipperen en continu brandt, is het bindingsproces voltooid;
4. Controleer of de functies van de transmitter en receiver correct werken, herhaal stap 1 tot 3 (bindingsproces) als er problemen optreden.

Deze stappen zijn alleen voor de Noble NB4+ transmitter in gebruik met de FGr4B receiver. Als u andere receivers gebruikt, bezoek dan de website voor meer informatie.

Triggerveervervanging

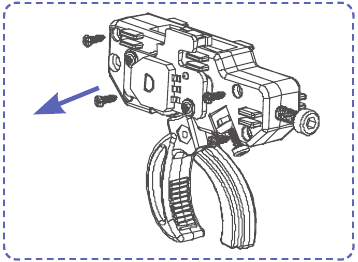

1. Verwijder 4 schroeven (PWA 2.1*6 mm);

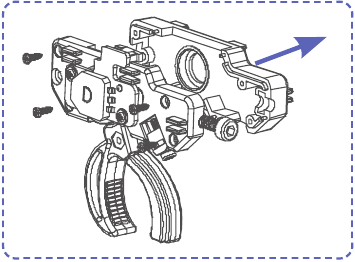

2. Verwijder de bovenste triggerafdekking;

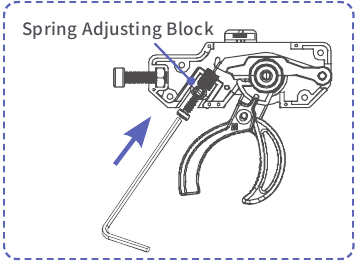

3. Stel de schroef (HB2*9mm) af met een metrische 1,5 mm zeskantschroevendraaier en stel het veerinstellingsblok helemaal naar beneden af;

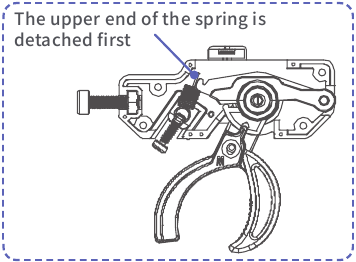

4. Til het bovenste uiteinde van de veer op en verwijder ten slotte de veer;

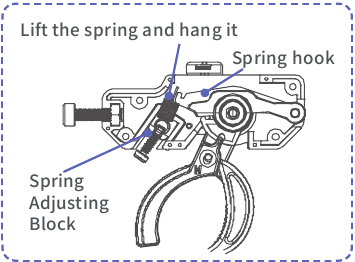

5. Hang het onderste uiteinde van de veer aan het veerinstellingsblok, til vervolgens de veer op en hang deze op;

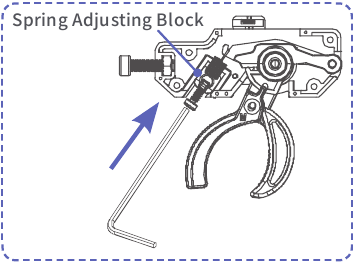

6. Stel de schroef (HB2*9mm) af met een metrische 1,5 mm zeskantschroevendraaier en stel het veerinstellingsblok in de juiste positie;

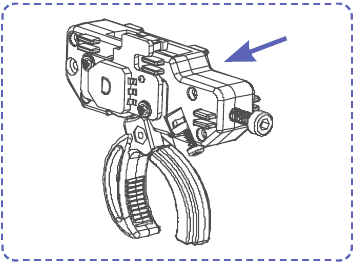

7. Installeer de bovenste triggerafdekking;

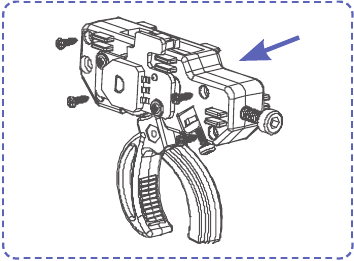

8. Vergrendel 4 schroeven (PWA 2.1*6 mm) om de triggerafdekking vast te zetten;

9. Voltooi de triggerveervervanging.


Vervanging van stuurveerveren

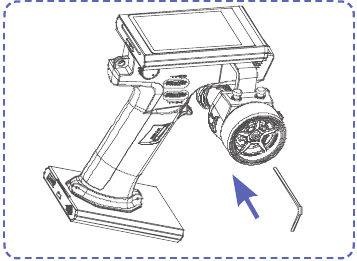

1. Steek eerst een metrische 2,5 mm zeskantschroevendraaier in het schroefgat dat wordt gebruikt om het stuur vast te zetten;

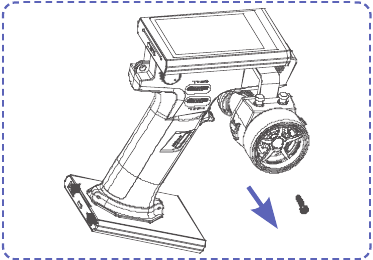

2. Draai een metrische 2,5 mm zeskantschroevendraaier tegen de klok in totdat de schroef (HM3*12 mm) volledig los zit en verwijder deze;

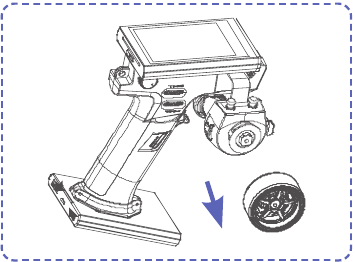

3. Verwijder het stuur;

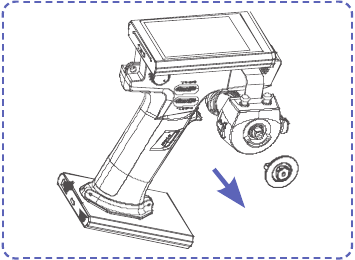

4. Knijp met twee vingers in de remblok en haal deze omhoog;

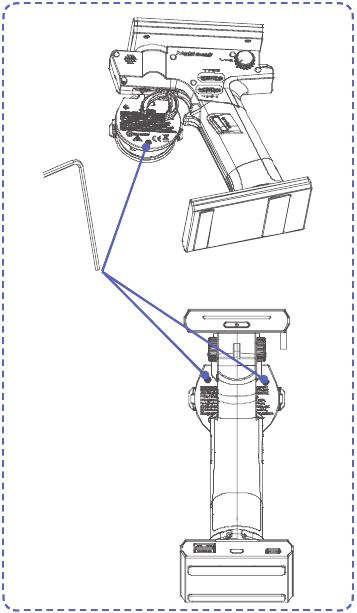

5. Verwijder de schroeven door ze tegen de klok in te draaien met een metrische 1,5 mm zeskantschroevendraaier;

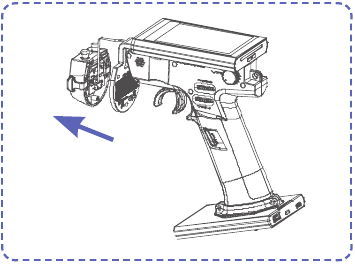

6. Stuurvoet losgemaakt;

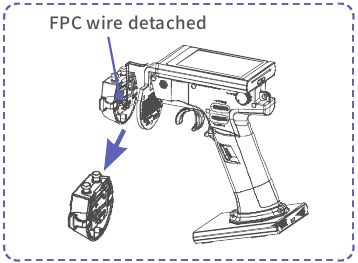

7. FPC-draad losgemaakt, verwijder vervolgens de stuurvoet;

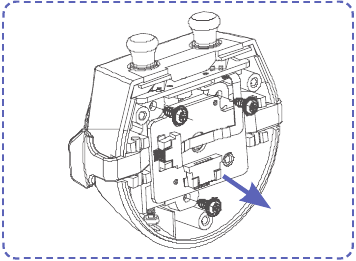

8. Verwijder de schroeven (PWA2.1*6 mm);

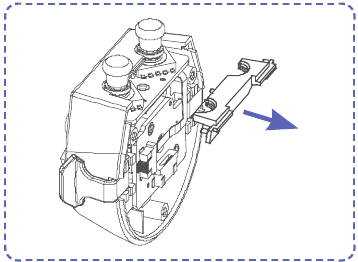

9. Verwijder de dop;

10. Verwijder de bovenste stuurpadbedekking;

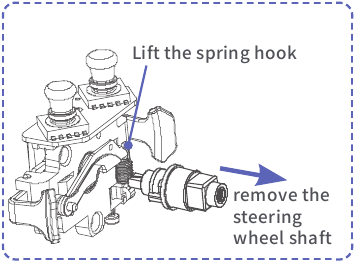

11. Til de veerhaak met één hand op en verwijder de stuurstang met de andere hand;

12. Verwijder de veerhaak en het veercomponent en vervang vervolgens de veer;

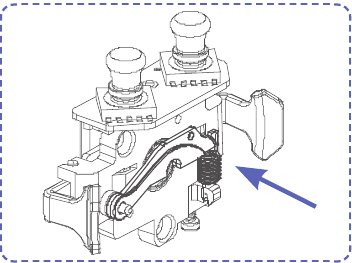

13. Installeer het veercomponent;

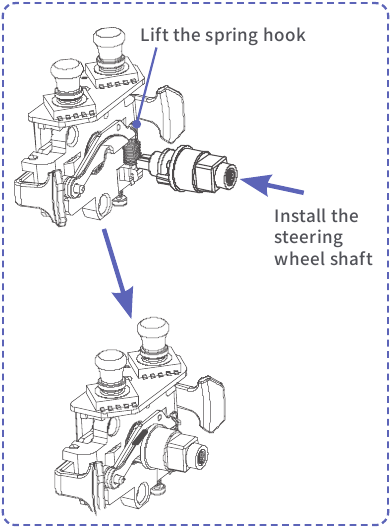

14. Til de veerhaak met één hand op en installeer de stuurstang met de andere hand;

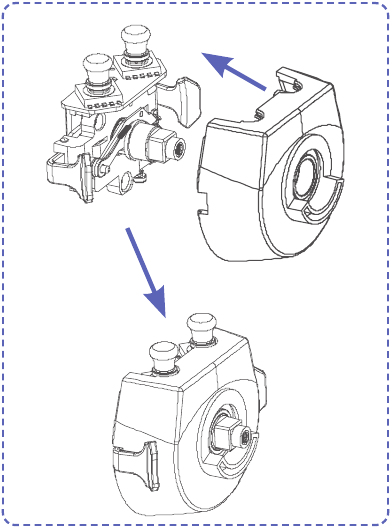

15. Installeer de bovenste stuurpadbedekking;

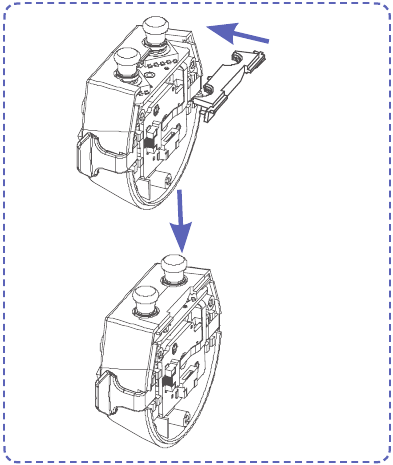

16. Installeer de dop;

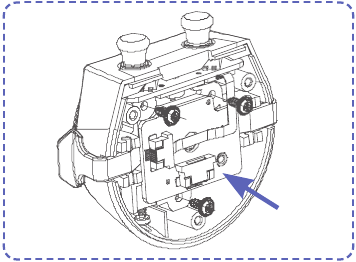

17. Vergrendel de schroeven (PWA2.1*6 mm);

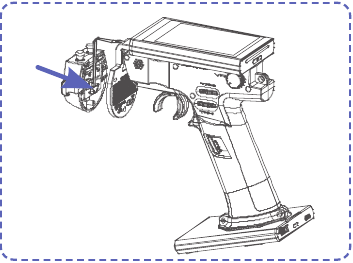

18. Sluit de FPC-draad aan;

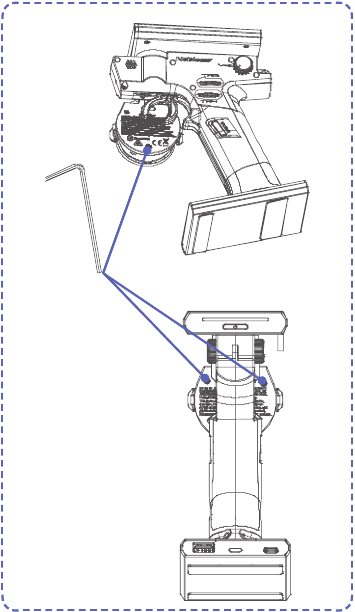

19. Vergrendel de schroeven (HB2*9mm)

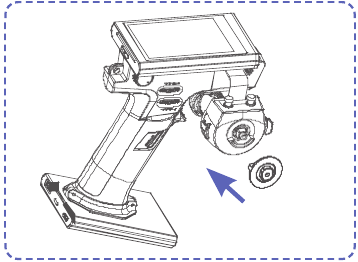

20. Installeer de remblok;

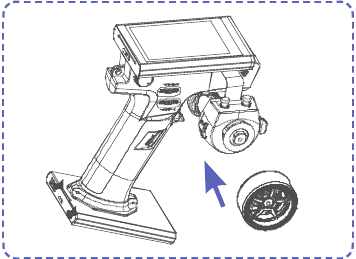

21. Gebruik de montagesleuf van het stuur met het afstelgat voor de remblok om over de uitstekende connector van de remblok te plaatsen en druk vervolgens op het stuur om het vast te zetten.

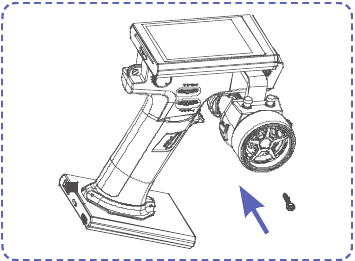

22. Steek de schroef (HM3*12) in het schroefgat dat wordt gebruikt om het stuur vast te zetten, lijn vervolgens een metrische 2,5 mm zeskantschroevendraaier uit met het zeshoekige gat in de kop van de schroef, houd de zijkant van het stuur met één hand vast en draai de schroevendraaier met een andere hand met de klok mee totdat de schroef is vastgezet;

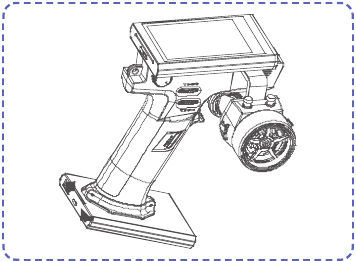

23. Voltooi de vervanging van de stuurveerveer.


Beschrijving van de triggers

Er zijn drie triggers inbegrepen in de pakketaccessoires voor deze zender.

• De openingsgrootte van de trigger gemarkeerd met S en L kan niet worden aangepast.
• De openingsgrootte van de andere kan worden aangepast. De grootte van de opening moet worden aangepast met de schroef aan de zijkant van de trigger.

Het wordt aanbevolen om de juiste trigger te vervangen afhankelijk van de werkelijke situatie.

Specificaties

• Voor meer informatie kunt u de volledige gebruikershandleiding lezen.
