Panasonic SC-A01, SC-A02, SC Series Handleiding

INLEIDING

Bovenste Communicatie-ingangseenheid SC Series

Lees deze handleiding zorgvuldig en grondig door voor het juiste en optimale gebruik van dit product.
Bewaar deze handleiding op een handige plaats zodat u deze snel kunt raadplegen.

Gebruik dit product nooit in een detectieapparaat voor persoonlijke bescherming.

Zorg ervoor dat u dit product gebruikt in combinatie met SC-GU-3-0, SC-GU1-485 en SCGU2-C (optioneel).
Dit product kan niet alleen worden gebruikt.

Raadpleeg voor meer informatie de handleiding die bij SC-GU-3-0 is meegeleverd, SCGU1-485, SC-GU2-C.

OVERZICHT

• Dit product is een in-/uitvoereenheid die kan worden gebruikt in combinatie met de bovenste communicatie-eenheid (SC-GU3-0, SC-GU1-485, SC-GU2-C).
• Er kan een uitvoerapparaat van het NPN-uitvoertype of het analoge spannings-/stroomuitvoertype op dit product worden aangesloten.
• Dit product heeft een resolutie van 1/4.000 (12 bits).
• Het analoge ingangsbereik is 1 tot 5V voor SC-A01 en 4 tot 20mA voor SC-A02.

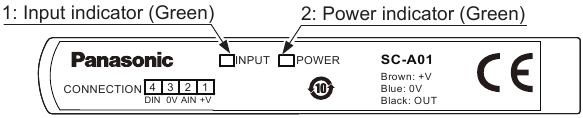

ONDERDELENBESCHRIJVING

<SC-A01, SC-A02>

MONTAGE

Montagemethode

1. Druk het achterste gedeelte van de montage van de verbindingsstukeenheid SC-71 (optioneel) op de DIN-rail en plaats het voorste gedeelte van de montage in de DIN-rail.

2. Plaats dit product SC-A0 in SC-71.


Verwijderingsmethode

1. Houd dit product SC-A0 vast en trek het product uit SC-71 terwijl u de ontgrendelingshendel indrukt.

2. Duw het achterste gedeelte van de montage van SC-71 naar voren.
3. Til het voorste gedeelte van de eenheid op om deze te verwijderen.


Opmerking: Wees voorzichtig dat als het voorste gedeelte wordt opgetild zonder de verbindingsstukeenheid naar voren te duwen, de haak aan het achterste gedeelte van de montage waarschijnlijk breekt.

AANSLUITING

<Aansluiting van de connector CN-EP2 (meegeleverd)>

• Zorg ervoor dat u de connector CN-EP2 aansluit of loskoppelt in de voeding van de toestand.
• Namen van connectoronderdelen (meegeleverd)


<Terminalindeling>

• Toepasselijke draad
  • 0,1 tot 0,5 mm² (AWG27 tot 20)
    Let op: de diameter van de draadmantel moet φ1,0 tot φ91,15 mm zijn.

Voorzorgsmaatregelen voor draadverbinding

• De draadmantel niet verwijderen.
• Controleer de aansluiting van de aansluitklemmen voordat u de bedrading aansluit.

Draadverbinding

1. Verwerk de kabel zoals hieronder wordt geïllustreerd. De mantel niet verwijderen.

2. Plaats de draad in de draadinlaat van de connector totdat de punt van de draad de binnenste wand raakt.

3. Perslas de connector met behulp van een tang of iets dergelijks.
   • Zorg er bij het persen voor dat u de tang parallel aan de connector aanbrengt, vanuit de onderstaande richting.
   • Let erop dat u de draad niet beschadigt met de tang tijdens het persen.
   • Zorg ervoor dat de draad niet losraakt tijdens het persen.

4. Trek lichtjes aan de draad om er zeker van te zijn dat de draad niet los zit.


Opmerking: Een connector na het persen niet hergebruiken. Specificaties kunnen niet worden gegarandeerd.
Schaf een optionele connector CN-EP2 (vijf stuks) of een aanbevolen connector aan.
<Aanbevolen connector>
e-CON: 1473562-4
[Gemaakt door Tyco Electronics Japan G.K.]

Verbindingsmethode

1. Plaats de ingangsconnector in de inlaat van de eenheid totdat een klik wordt gevoeld.


Ontkoppelingsmethode

1. Trek de connector eruit terwijl u de ontgrendelingshendel aan de bovenkant van de ingangsconnector indrukt.


Opmerking: Wees voorzichtig dat als de connector wordt verwijderd zonder de ontgrendelingshendel in te drukken, de ontgrendelingshendel kan breken. Gebruik geen ingangsconnector waarvan de ontgrendelingshendel is gebroken. Trek verder niet aan de kabel, omdat dit een kabelbreuk kan veroorzaken.

BEDRADING

Zorg ervoor dat u de stroom uitschakelt voordat u de snelverbindingskabel of de draadbesparende connector aansluit of loskoppelt.

• Raadpleeg de bijgevoegde handleiding voor het hanteren van de snelverbindingskabel of de draadbesparende connector.

CASCADE-EENHEDEN

• Zorg ervoor dat u de eenheden toevoegt of verwijdert als de voeding is uitgeschakeld.
• Zorg ervoor dat u de toegestane omgevingstemperatuur controleert, aangezien deze afhankelijk is van het aantal in cascade geschakelde eenheden.
• Als 2 of meer eenheden in cascade zijn geschakeld, zorg er dan voor dat u ze op een DIN-rail monteert.
• Er kunnen maximaal 16 eenheden worden toegevoegd.

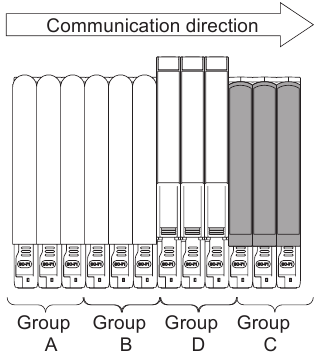

• Wanneer dit product en andere producten (bijv. glasvezelsensorversterkers, lasersensorversterkers, enz.) in cascade met elkaar zijn verbonden, installeer deze producten dan in de volgorde van Groep A, B, D en C, zoals weergegeven in de onderstaande afbeelding.

  Dit product is opgenomen in Groep C.
• Binnen elke groep moeten identieke modellen in één keer worden aangesloten.

Groep	Toepasselijk model
A	FX-301 (conventionele versie) FX-301B/G/H, LS-401
B	FX-301 (gemodificeerde versie) FX-305
C	LS-403, DPS-serie SC-A0, SC-T1JA
D	FX-500 series

De te gebruiken connector of kabel is afhankelijk van de bovenste communicatie-eenheid (SC-GU3-0, SC-GU1-485, of SC-GU2-C) die in combinatie met het product moet worden gebruikt. Raadpleeg voor meer informatie de handleiding die bij de bovenste communicatie-eenheid is gevoegd.

Cascadingsmethode

• Hieronder staat een voorbeeld van het gebruik van de bovenste communicatie-eenheid (SC-GU3-0).

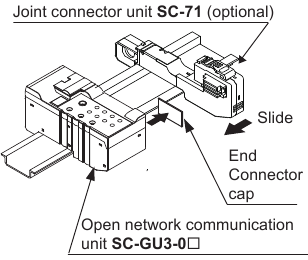

1. Monteer de communicatie-eenheid SC-GU3-0 op de DIN-rail. Verwijder hiervoor de eindconnectordop van het verbindingsconnectorgedeelte van dit product.
2. Monteer de verbindingsconnectoreenheid SC-71 één voor één op de DIN-rail en schuif ze naar de SC-GU3-0.

3. Plaats dit product SC-A0 in SC-71.

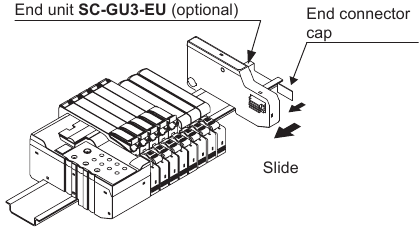

4. Monteer de eindeenheid SC-GU3-EU (optioneel) op de DIN-rail en schuif deze naar de sensorversterker.
5. Bevestig de eindconnectordop, die in 1 hierboven is verwijderd, aan het verbindingsgedeelte van de eenheid aan het uiteinde.

6. Bevestig de eindplaten MS-DIN-E (optioneel) aan beide uiteinden om de eenheden tussen hun vlakke zijden te houden.
7. Draai de schroeven vast om MS-DIN-E vast te zetten.


Demontagemethode

1. Draai de schroeven van MS-DIN-E los.
2. Verwijder MS-DIN-E.
3. Schuif SC-71 één voor één en verwijder de connector.
4. Verwijder elke eenheid.


I/O-SCHAKELSCHEMA

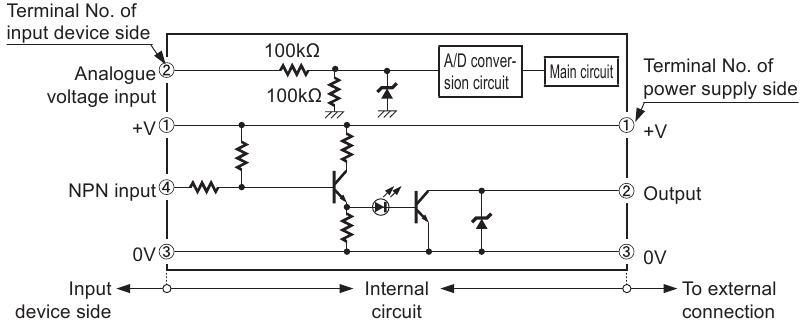

<SC-A01>

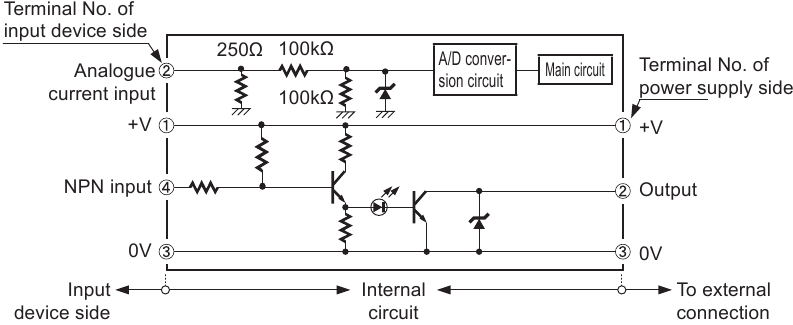

<SC-A02>

VOORZICHTSMAATREGELEN

• Dit product is uitsluitend ontwikkeld/geproduceerd voor industrieel gebruik.
• Zorg ervoor dat de voeding is uitgeschakeld tijdens het bedraden en toevoegen van de eenheden.
• Wees voorzichtig, want als een spanning wordt aangelegd die het nominale bereik overschrijdt, of als een AC-voeding rechtstreeks wordt aangesloten, kan het product verbranden of beschadigd raken.
• Zorg ervoor dat u de bedrading controleert, omdat verkeerde bedrading het product kan beschadigen of verbranden.
• Leg de draden niet samen met hoogspanningslijnen of elektriciteitsleidingen en plaats ze niet in dezelfde kabelgoot. Dit kan storingen veroorzaken als gevolg van inductie.
• De specificatie is mogelijk niet van toepassing in een sterk magnetisch veld.
• Controleer of de variatie van de voedingsspanning binnen de nominale waarde ligt.
• Als de stroom wordt geleverd door een commerciële schakelregelaar, zorg er dan voor dat de frame-aarde (F.G.)-aansluiting van de voeding is aangesloten op een werkelijke aarde.
• Wees voorzichtig dat als er ruis wordt toegepast op de analoge spanningsingang, het product storingen kan veroorzaken.
• Zorg ervoor dat u een isolatietransformator gebruikt voor de DC-voeding. Als een autotransformator (transformator met één wikkeling) wordt gebruikt, kan het hoofdgedeelte of de voeding beschadigd raken.
• Als er een overspanning wordt gegenereerd in de gebruikte voeding, sluit dan een overspanningsabsorber aan op de voeding en absorbeer de overspanning.
• Gebruik de eenheid niet tijdens de eerste transiënte tijd (ongeveer 0,5 sec.) nadat de voeding is ingeschakeld.
• Om ruis te verminderen, moet u de bedrading zo kort mogelijk houden.
• Dit product is uitsluitend geschikt voor gebruik binnenshuis.
• Vermijd stof, vuil en stoom.
• Zorg ervoor dat het product niet in contact komt met olie, vet, organische oplosmiddelen, zoals verdunner, enz., sterk zuur of alkalisch.
• Dit product kan niet worden gebruikt in een omgeving die ontvlambare of explosieve gassen bevat.
• Demonteer of wijzig het product nooit.

SPECIFICATIES

Opmerkingen:

1. Het stroomverbruik en de ingangsstroom van 5V aangesloten ingangseenheden zijn niet inbegrepen.
2. De relatie tussen communicatiegegevens en ingangsspanning en ingangsstroom wordt hieronder weergegeven:

3. 25mA, bij het cascaderen van 5 of meer eenheden.
4. Dit is de waarde waarop de snelkoppelingkabel CN-71- (optioneel) is bevestigd. Exclusief verlenging van de kabel.
5. De bovenstaande gespecificeerde waarden zijn van toepassing op het product zelf. Raadpleeg voor een uitvoerapparaat dat in combinatie met dit product wordt gebruikt de handleiding die bij het uitvoerapparaat is gevoegd.
6. Aangesloten in cascade betekent aantal eenheden voor SC-GU3-0, het betekent niet aantal connectoringangen voor SC-A0.
