Black Boar 66010 Handleiding

Onderdelenlijst

Artikelnummer	Artikel	AANTAL

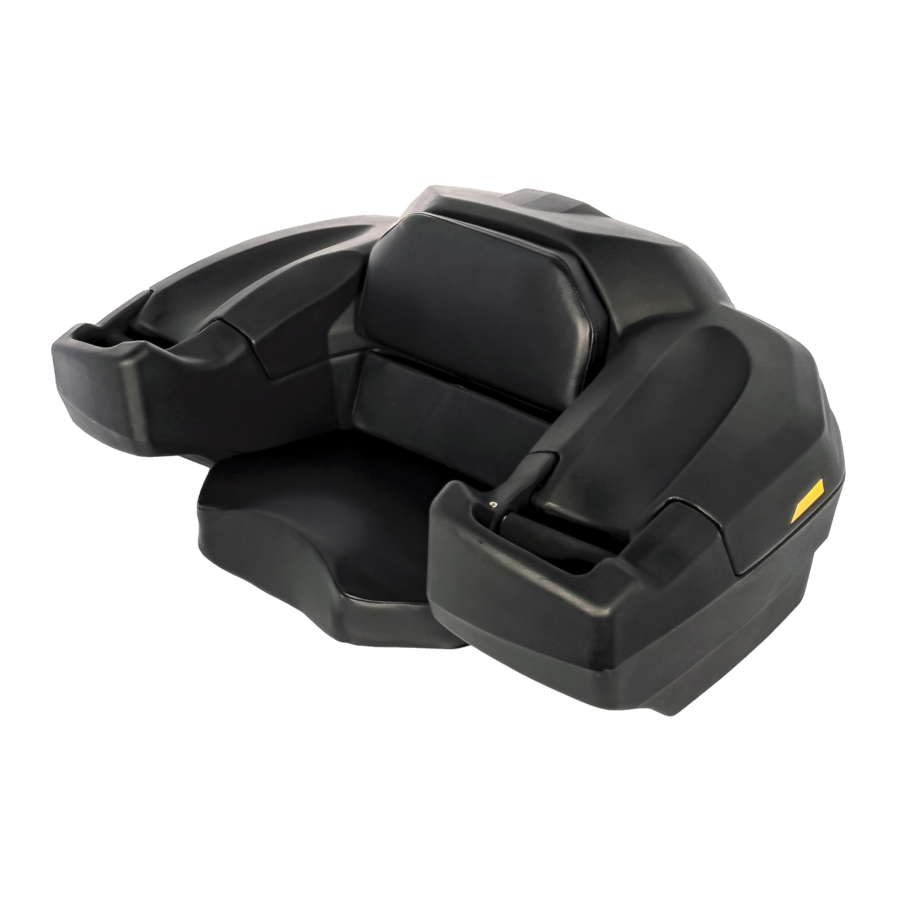

1	ATV-achterbank	1
2	U-bout	4
3	Borgmoer	8
4	Steunplaat	4
5	Sleutels	2

Installatie

Deze ATV-lounger is ontworpen om te worden gemonteerd op ATV's met buisvormige rekken. De stijlen en afmetingen van de ATV-rekken variëren per fabrikant en voertuiggrootte. Selecteer montageplaatsen die het beste bij uw ATV passen.

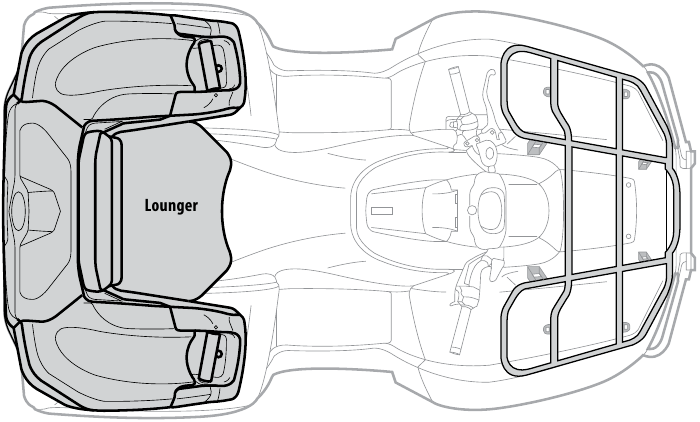

1. Plaats de ATV-lounger op het achterrek van de ATV. De ATV-lounger moet in het midden van het rek worden geplaatst, zoals hieronder weergegeven. Als de achterkant van het achterrek een verticaal gedeelte heeft, moet de achterkant van de ATV-lounger tegen dit gedeelte worden geplaatst. Als het achterrek van de ATV geen achterste verticale gedeelte heeft, plaats de ATV-lounger dan ZODANIG dat deze NIET voorbij de achterkant van het ATV-rek uitsteekt.

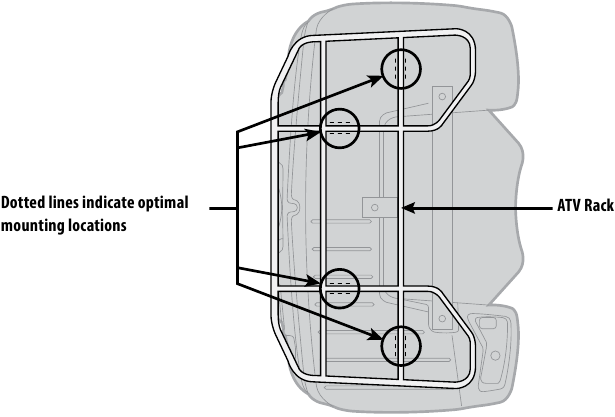

2. Terwijl de ATV-lounger is gepositioneerd, zoekt u vier geschikte montageplaatsen om de ATV-lounger aan het achterrek van de ATV te bevestigen. Zoek indien mogelijk twee van de U-bouten op de in de lengterichting lopende delen van het ATV-achterrek en twee van de U-bouten op de dwarsliggers van het ATV-achterrek. De montageplaatsen moeten vergelijkbaar zijn met de onderstaande afbeeldingen.

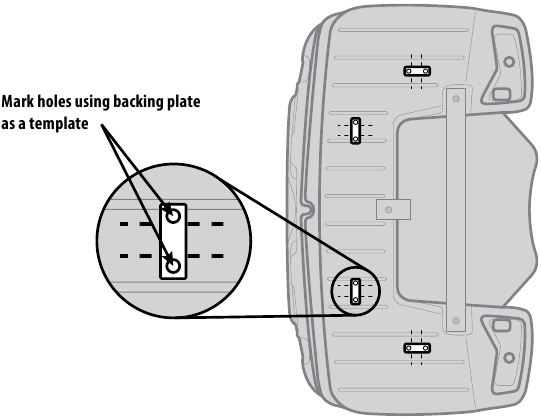

3. Zodra de juiste montageplaatsen zijn gevonden, markeert u de onderkant van de ATV-lounger langs de lengte van elk onderdeel dat wordt gebruikt om de U-bouten te monteren. Verwijder de ATV-lounger van het ATV-achterrek en plaats deze omgekeerd op een vlakke ondergrond. Gebruik een steunplaat, gecentreerd over de gemarkeerde lijnen, als sjabloon om de gaten voor de U-boutvrijgave te markeren voor elke montageplaats. Boor de gemarkeerde locaties met een boor van 5/16 inch.

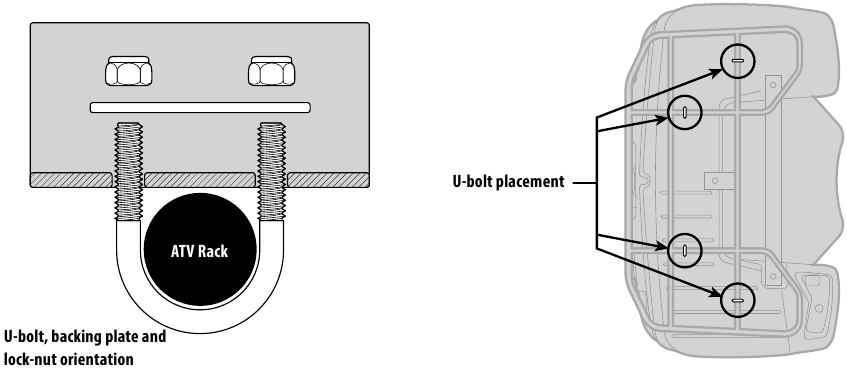

4. Plaats de U-bouten onder de achterrekonderdelen van de ATV en laat de ATV-lounger op zijn plaats zakken, waarbij u de vrijgravingsgaten uitlijnt met de U-bouten op elke montageplaats. Steek de U-bouten door de basis van de ATV-lounger en zet elke plaats vast met een steunplaat en twee borgmoeren. Elke U-bout MOET worden vastgezet met een steunplaat. NIET vervangen door sluitringen of andere onderdelen. Draai elke U-bout in een afwisselend patroon aan om de ATV-lounger gelijkmatig aan het ATV-achterrek te klemmen. DRAAI NIET TE VAST.


Beschikbare ATV/UTV-accessoires

Implement Lift - #66000
Disc Harrow - #66001
Landscape Rake - #66002
Chisel Plow - #66003
Scrape Blade - #66005
S-Tines - #66007
Plugger - #66008
Cultipacker - #66009
Implement Weight Basket - #66006
Suspension Lock - #66004

Alleen ATV-accessoires
ATV Rear Lounger/Storage Box- #66010
ATV Front Storage Box - #66011
ATV Gun Case - #66012

• Lees en begrijp alle aanwijzingen vóór de installatie om persoonlijk letsel of schade aan de apparatuur te voorkomen.
• Het niet opvolgen van deze instructies kan leiden tot schade aan eigendommen of persoonlijk letsel. Zet alle lading die is opgeslagen in de ATV-lounger vast - verschuivende ladingen kunnen nadelige gevolgen hebben voor de bediening.
• Bedien de ATV NIET met een passagier. Neem GEEN plaats in de ATV-lounger terwijl het voertuig in beweging is. Volg de aanbevelingen van de ATV-fabrikant voor de laadcapaciteit van het rek.

Camco Mfg., Inc.
121 Landmark Drive
Greensboro, NC 27409
www.camco.net
800-334-2004
