FRANKE Mythos handleiding

Productinformatie

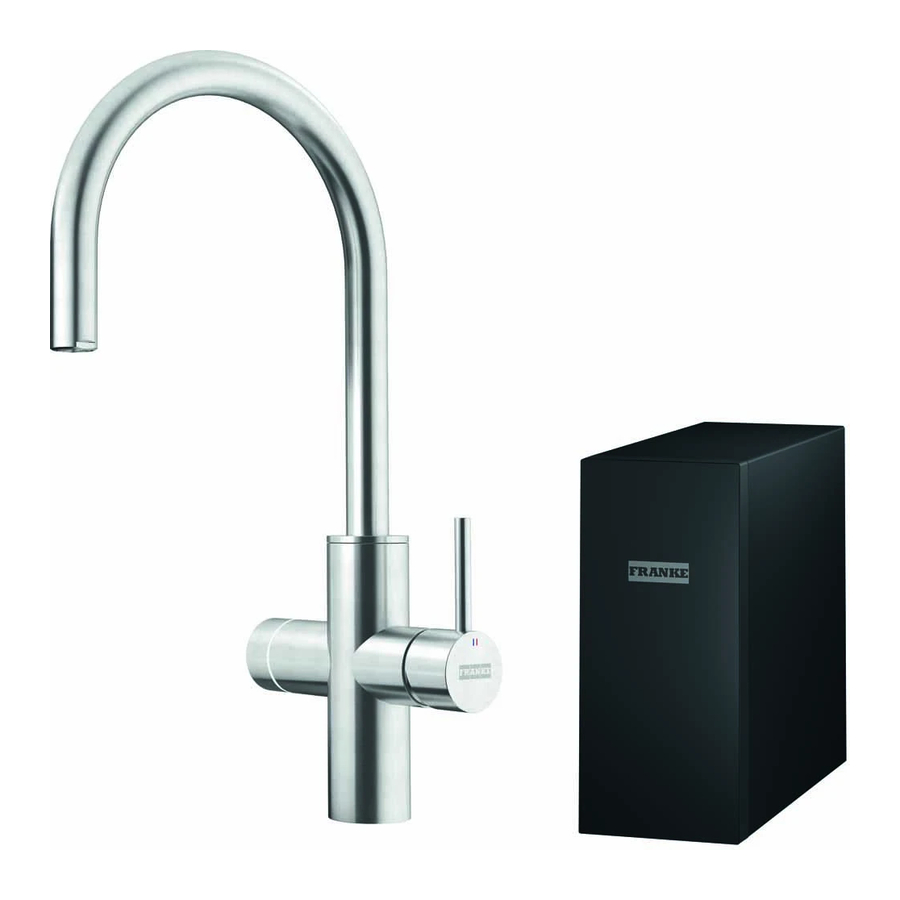

De Franke Mythos Water Hub Sparkling kan leidingwater filteren, koelen en koolzuurhoudend maken. Het biedt de mogelijkheid van gefilterd, gekoeld en koolzuurhoudend water uit één kraan. De Mythos Water Hub All-in-One kan bovendien leidingwater koken. Het biedt de mogelijkheid van gefilterd, kokend, gekoeld en koolzuurhoudend water uit één kraan.

Functie van het product

Filter
Om een goede waterkwaliteit te waarborgen en het product te beschermen tegen kalkaanslag, moet er een filter op de Franke Mythos Water Hub worden aangesloten. De filter reduceert ongewenste smaakdragers en onzuiverheden in drinkwater voordat het via een doorstroomproces wordt gedistribueerd. Het filtermateriaal bindt zware metaalionen zoals lood, koper en cadmium. De geïntegreerde actieve kool reduceert ongewenste troebelheid, organische onzuiverheden, geuren en smaken, evenals chloorresiduen in het filtraat. Afhankelijk van de mineralisatie en de hardheid van het plaatselijke leidingwater, moet er een ander type filter worden gebruikt.

Capaciteit
De Franke Mythos Water Hub is uitgerust met een CO₂-cilinder van 425 g die ongeveer 60 liter koolzuurhoudend water levert. Optioneel kan er een externe CO₂-cilinder worden toegevoegd voor een hogere behoefte. In dat geval moet de drukregelaar van de externe CO₂-cilinder worden afgesteld op 5 bar. De ingangsdruk op de unit mag nooit hoger zijn dan 6 bar. Het reservoir van de unit bevat 2,2 liter gekoeld water, 0,6 liter koolzuurhoudend water en nog eens 4 liter kokend water onder druk. Het debiet varieert, afhankelijk van de waterdruk en het type kraan. Wanneer er gekoeld of koolzuurhoudend water wordt getapt, vult de Franke Mythos Water Hub direct aan met koud leidingwater.

Koelprincipe
De temperatuur van het koolzuurhoudende water is afhankelijk van de temperatuur van het gekoelde water in het reservoir. Het temperatuurbereik van gekoeld en koolzuurhoudend water wordt intern afgesteld op de optimale temperatuurinstelling.

Kookprincipe (alleen voor Franke Mythos Water Hub All-in-One-systeem)
Het temperatuurbereik van kokend water kan worden ingesteld tussen 60 en 105 °C. Als de temperatuur is ingesteld op 105 °C, is het kraanvolume ongeveer 2,6 liter boven 99 °C. Voor hogere uitstroomhoeveelheden zal de warmwatertemperatuur lager zijn, terwijl er tijdens het tappen koud water in de boiler stroomt en zich begint te mengen met het warme water.
De Franke Mythos Water Hub heeft geen aparte kokendwateruitlaat voor het aansluiten van een mengventiel. Als de huisinstallatie geen warmwateraansluiting heeft die rechtstreeks op de kraan kan worden aangesloten, is het niet mogelijk om warm water te tappen door de eenhendelmengkraan op de kraan te verstellen. Als alternatief kan de temperatuur van het kokende water worden ingesteld tussen 60 en 105 °C met behulp van de app.

Carbonisatie
Het CO₂-gehalte van het koolzuurhoudende water is onder optimale omstandigheden ongeveer 5,0 tot 5,5 g/l. Deze waarde kan niet worden aangepast, maar het is mogelijk om te mengen met gekoeld water om een lagere mate van carbonisatie te bereiken. Na het tappen van koolzuurhoudend water volgt er een korte naloop van gekoeld stilstaand water om de resterende CO₂ uit de leiding te spoelen. Deze functie voorkomt dat de kraan druppelt, wat fysiek wordt veroorzaakt door de uitzetting van CO₂.

Vakantiemodus
Er kan een vakantiemodus worden geactiveerd. Daarom verlaagt het apparaat de kooktemperatuur tot 60 °C en de temperatuur van het gekoelde en koolzuurhoudende water tot 15 °C.
Opmerking: De smaak en het uiterlijk van geconditioneerd water is afhankelijk van vele factoren, zoals de mineralisatie en de hardheid van het plaatselijke leidingwater.
Opmerking: Enig druppelen van de kraan is normaal, vooral in combinatie met koolzuurhoudend water. Opmerking: Als u langer dan twee weken op vakantie bent, is het aan te raden om de unit uit te schakelen. Dit kan door het apparaat los te koppelen of door het in de vakantiemodus te zetten.
Opmerking: Als er gedurende ongeveer 14 dagen geen geconditioneerd water wordt getapt, raden we aan om alle geconditioneerde wateropties (gefilterd, gefilterd/gekoeld, gefilterd/gekoeld/koolzuurhoudend, gefilterd/kokend) gedurende één minuut te spoelen. Dit vult het reservoir met vers water en zorgt voor een optimale waterkwaliteit.

Overzicht

Het pakket van de Franke Mythos Water Hub bevat de volgende componenten:

1. Apparaat
2. Waterfilterpatroon
3. CO₂-cilinder
4. Installatiekit

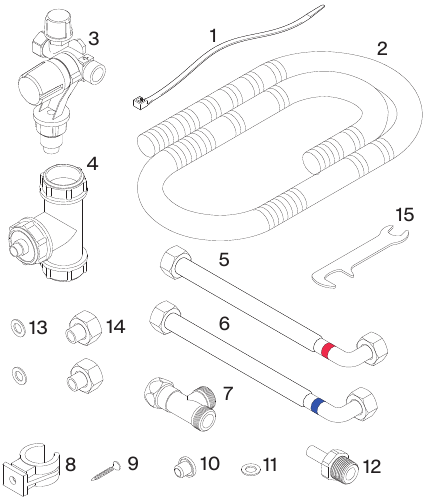

Mythos Water Hub All-in-One - inhoud

Mythos Water Hub Sparkling - inhoud

1. Tie-wrap
2. Expansiewaterslang
3. Vlakke veiligheidsklep in/uit
4. T-stuk afvoer
5. Flexibele waterslang (rode label, 1 m, M15, G1/2'')
6. Flexibele waterslang (blauwe label, 1 m, G3/8'', G3/8'')
7. T-stuk 3/8''
8. Klem 20/22 mm
9. Klembord schroef 4 × 25 st.
10. Hoedfilter metaal EU
11. Vlakke pakking G3/8''
12. Stamadapter ASA 0806M
13. Vlakke pakking G1/2'' (alleen voor VK versie)
14. Adapter 1/2''F – 3/8''M (alleen voor VK versie)
15. Plaatstalen steeksleutel 20/13 mm

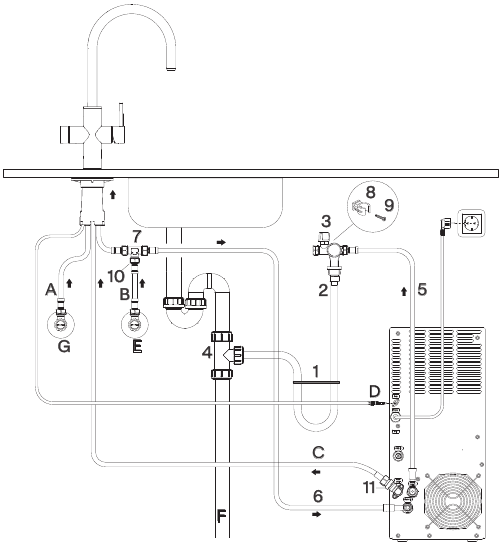

Mythos Water Hub All-in-One

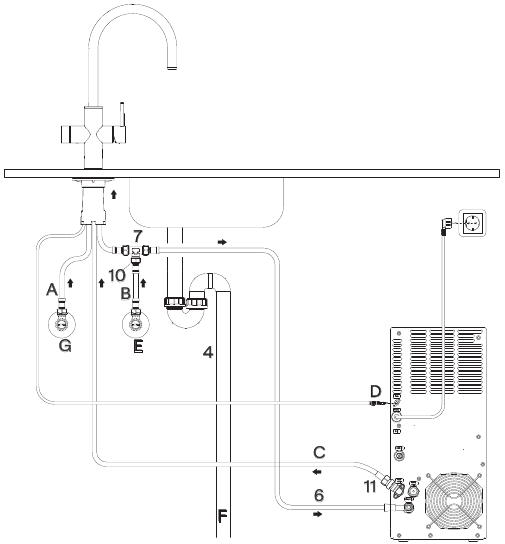

Mythos Water Hub Sparkling

1. Kraan warm water
2. Kraan koud water
3. Kraan geconditioneerd water
4. Communicatiekabel
5. Koudwaterhuisinstallatie
6. Afvoerhuisinstallatie
7. Warmwaterhuisinstallatie

1. Tie-wrap
2. Expansiewaterslang
3. Vlakke veiligheidsklep in/uit
4. T-stuk afvoer
5. Flexibele waterslang (rode label, 1 m, M15, G1/2'')
6. Flexibele waterslang (blauwe label, 1 m, G3/8'', G3/8'')
7. T-stuk 3/8''
8. Klem 20/22 mm
9. Klembord schroef 4 x 25 st.
10. Hoedfilter metaal EU
11. Stamadapter ASA 0806M

Franke Mythos Water Hub

De Franke Mythos Water Hub kan alleen worden aangesloten op daarvoor bestemde elektronische kranen van Franke met een compatibele softwareversie.
Raadpleeg de details in de "Installatiehandleiding".

Omgevingscondities
Het apparaat mag alleen worden aangesloten op een watertoevoer met een constante drinkwaterkwaliteit volgens de plaatselijke specificaties en een constante doorstroomdruk tussen 1 en 10 bar bij een watertemperatuur van 5 °C tot 30 °C. De omgevingstemperatuur moet tussen 10 °C en 32 °C liggen (klimaatklasse: SN) met een relatieve luchtvochtigheid van max. 75% en een maximale installatiehoogte van 2000 m boven zeeniveau.

Aansluitingen
Voor de installatie van de Franke Mythos Water Hub zijn een waterleidingaansluiting en een GFCI-beschermd afzonderlijk stroomcircuit met een geschikte netaansluiting, afgezekerd met minimaal 10 A, en een permanente spanningstoevoer van 220-240 VAC/50 Hz vereist. Hoekventielen moeten al geïnstalleerd zijn.

Gereedschap vereist voor installatie

• 1 × steeksleutel maat 24 mm,
• 1 × steeksleutel maat 22 mm,
• 1 × steeksleutel maat 20 mm,
• 1 × steeksleutel maat 19 mm,
• 1 × steeksleutel maat 13 mm,
• stanleymes,
• kruiskopschroevendraaier (of schroevendraaier & PZ-bit),
• handzaag,
• rolmaat,
• potlood.

Afhankelijk van de bestaande infrastructuur kan er extra gereedschap nodig zijn, b.v. een platte schroevendraaier voor een hoekventiel.
Gebruik nooit gekarteld gereedschap om schade te voorkomen. Gebruik waar nodig altijd het juiste gereedschap om de koppeling vast te draaien.

Netheid en hygiëne tijdens de installatie

Verontreiniging van waterdragende onderdelen (b.v. afdichtingen, slangverbindingen, schroefdraden, enz.) moet tijdens de installatie strikt worden vermeden. We raden aan om uw handen grondig te reinigen en huidcontact te vermijden met oppervlakken die later in contact komen met drinkwater.

Installatie

Algemene punten voor installatie

Plaatsing van de Franke Mythos Water Hub
Zorg voor voldoende ruimte in de keukenkast en gemakkelijke toegang voor service- en onderhoudswerkzaamheden. Er moet voldoende ruimte aan de achterkant van het apparaat zijn zodat de warme lucht van de uitlaat kan ontsnappen (min. 5-10 cm). Daarom adviseert Franke een diepte van min. 550 mm, een breedte van min. 200 mm en een hoogte van min. 440 mm voor de kast.

Ventilatie van de keukenkast
Voor een goede prestatie van de Franke Mythos Water Hub moet de keukenkast waarin het apparaat is geïnstalleerd voldoende worden geventileerd. Daarom moet een opening van ca. 20 × 40 cm (800 cm²) in het achterpaneel van de kast of soortgelijke openingen in de bodemplaat met een speling van ten minste 5 cm ten opzichte van de vloer en aan de zijkanten worden voorzien.
We raden aan om de Franke Mythos Water Hub in de volgende volgorde te installeren:

1. Bereid de installatie voor.
2. Installeer het veiligheidsventiel (alleen voor All in One-unit).
3. Sluit de watertoevoer aan.
4. Sluit het apparaat aan.

Installeer de overdrukventiel zo hoog mogelijk in de keukenkast (alleen voor All-in-One-unit).
Draai tijdens de installatie elke aansluiting zorgvuldig vast.

Installatiestappen

Wanneer de Franke Mythos Water Hub naar de installatieplaats wordt vervoerd, kan er koelvloeistof in de leidingen zijn gelopen. Om ervoor te zorgen dat de koelvloeistof is teruggelopen, mag het apparaat pas na een pauze van minstens 2 uur worden ingeschakeld.
Opmerking: De installatie kan worden voorbereid, maar de stroomvoorziening voor het apparaat mag in dit stadium niet worden ingeschakeld.
Controleer de details in de "Installatiehandleiding".

Bereid de installatie voor (alleen voor All in One-unit) ("Installatiehandleiding")

1. Controleer of aan alle installatievereisten is voldaan, bijvoorbeeld ruimte, aansluitingen enz.
2. Schakel de waterleiding uit en sluit de hoekafsluiters. Markeer de bestaande koud- en warmwateraansluiting als deze niet beschikbaar zijn.
3. Installeer de kraan.

Installeer het veiligheidsventiel (alleen voor All in One-unit) ("Installatiehandleiding")

1. De afsluiter van het veiligheidsventiel (3) moet gesloten zijn. Controleer dit door de kraan naar rechts te draaien. De expansie-overdrukventiel van de veiligheidsgroep is in de fabriek gekalibreerd op 8 bar.
   Let op: Om veiligheidsredenen kan er water uit de afblaasleiding ontsnappen bij het opwarmen tijdens bedrijf.
2. Sluit de flexibele waterslang (5, rode tag) aan op het veiligheidsventiel (3).
   Let op: Installeer de veiligheidsgroep tegen de stroomrichting in, aangegeven door de pijl op de achterkant van de veiligheidsgroep.
3. Sluit de expansiewaterslang (2) aan op het veiligheidsventiel (3).
   Let op: Zorg ervoor dat de slang volledig is ingebracht en dat er geen opening is tussen het veiligheidsventiel en de slang waaruit water kan lekken.
4. Monteer het veiligheidsventiel (3) op het hoogste punt onder het blad in de kast en schroef de klembord schroeven (9) erin.
   Let op: Het veiligheidsventiel (3) moet duidelijk boven de aansluiting op de afvoer worden geplaatst. Dit zorgt ervoor dat het water alleen in de afvoer stroomt en niet terug naar de veiligheidsgroep. De afstand tot het apparaat moet < 1 m zijn om de meegeleverde flexibele waterslang te kunnen gebruiken.
5. Sluit de T-stukafvoer (4) aan op de afvoer. Sluit het andere uiteinde van de expansiewaterslang (2) aan op de T-stukafvoer (4).
   Let op: De afvoer van het veiligheidsventiel moet na de sifon worden geplaatst. Indien nodig kan de expansiewaterslang met een mes worden ingekort. Zorg ervoor dat de snijkant recht is. Zorg ervoor dat de slang volledig is ingebracht.
   Let op: Vorm een waterslot met de expansiewaterslang (2) en zet deze vast met de kabelbinder (1).

Sluit de watertoevoer aan ("Installatiehandleiding")

1. Sluit het T-stuk (7) en het hoedfilter (10) aan op de koudwaterinstallatie (E) en de koudwateraansluiting (B).
   Voor het VK: sluit de adapter (18-19) aan tussen de koudwaterinstallatie (E) en het T-stuk (7).
   Let op: Het is uiterst belangrijk om het hoedfilter te installeren.
2. Sluit de flexibele waterslang (6, blauwe tag) aan op het T-stuk (7).
3. Sluit de warmwateraansluiting (A) van de kraan aan op de warmwaterinstallatie (G).
   Voor het VK: sluit de adapter (18-19) aan tussen de koudwaterinstallatie (E) en het T-stuk (7).
4. Sluit de apparaataansluiting (C) van de kraan aan op de stengeladapter (11).

Sluit de Franke Mythos Water Hub aan ("Installatiehandleiding")

1. Sluit de flexibele waterslang (6, blauwe tag) aan op het apparaat (aansluiting "Water IN").
2. Sluit de flexibele waterslang (5, rode tag) aan op het apparaat (aansluiting "Veiligheidsventiel").
   Let op: Zorg ervoor dat de slang geen andere aansluitingen blokkeert.
3. Sluit de stengeladapter (11) aan op het apparaat (aansluiting "Water OUT").
   Let op: Zorg ervoor dat de slang geen andere aansluitingen blokkeert.
4. Sluit de communicatiekabel (D) van de kraan aan op het apparaat (aansluiting "Com").
   Let op: Zorg ervoor dat de stekker volledig is ingebracht.
   Let op: Controleer of er voldoende ruimte is voor alle onderdelen en zorg ervoor dat de slangen niet gebogen, gedraaid of strak getrokken zijn. Ze moeten zonder knikken worden geleid. Plaats geen meervoudige stopcontacten of draagbare stroomvoorzieningen aan de achterkant van het apparaat.

Filterinstallatie ("Installatiehandleiding")

1. Verwijder de voorkant.
2. Om de reinigingsbeker te verwijderen, kantelt u de filterkop naar voren en draait u de reinigingsbeker ca. 90 graden naar links.
   Let op: De reinigingsbeker is vereist voor de regelmatige reinigingsprocedure en moet worden bewaard.
3. Plaats de filterpatroon in de filterkop en draai de filterpatroon ca. 90 graden naar rechts totdat deze niet verder kan worden aangedraaid. Kantel de filterkop naar achteren.
4. Installeer de CO₂-cilinder nog niet.
5. Zet de waterleiding aan, open de hoekafsluiters en controleer de installatie op dichtheid. Er mag nergens water lekken.

Opmerking: Het wordt aanbevolen om alleen filters met RFID-tag (d.w.z. Pro M Connect-filter) te gebruiken, anders licht de filter-LED (B) rood op in plaats van groen.

Opstartprocedure

Tijdens het opstarten moet de Franke Mythos Water Hub eenmaal worden doorgespoeld; dit gebeurt automatisch tijdens het proces.
Om het apparaat voor te bereiden voor gebruik, wordt de volgende volgorde aanbevolen voor het opstarten:

1. Zorg ervoor dat de kraan correct is uitgelijnd boven de gootsteen.
2. Controleer de koud- en warmwateraansluiting met de handgreep om er zeker van te zijn dat de watertoevoer werkt.
3. Steek de stekker in het stopcontact.
   Let op: Zorg ervoor dat het netsnoer niet gebogen, bekneld of beschadigd is.
4. Het eerste opstartproces duurt ca. 20 seconden.
   Let op: Onderbreek het proces niet door op een knop te drukken of het apparaat los te koppelen.
5. Nadat het apparaat is opgestart, gaan de LED's op de kraan branden. Druk kort op de Reset/Standby (Reset/Standby)-knop op het apparaat (<2 s) om het eerste spoelprogramma uit te voeren.
6. Het eerste spoelprogramma duurt ca. 5-6 minuten.
   Let op: Onderbreek het proces niet door op een knop te drukken of het apparaat los te koppelen. Anders is een volledige herstart vereist. Het apparaat moet worden losgekoppeld en het proces moet opnieuw worden gestart vanaf stap 3.
7. Nadat het eerste spoelprogramma is voltooid, gaan de LED's op de knop branden.
   Let op: De kraan moet al gevuld zijn met water, d.w.z. de eerste spoeling moet zijn voltooid voordat u de CO₂-toevoer activeert.

CO₂-cilinder installatie ("Installatiehandleiding")

1. Verwijder de beschermkap van de CO₂-cilinder, kantel de CO₂-aansluiting naar voren en schroef de CO₂-cilinder in het CO₂-drukreduceerventiel door deze naar rechts te draaien totdat deze niet verder kan worden aangedraaid. Kantel de CO₂-aansluiting naar achteren.
   Let op: De CO₂-cilinder moet goed worden vastgedraaid zodat er een goede afdichting ontstaat. Er kan wat gas ontsnappen en er kan een sissend geluid te horen zijn. Blijf aandraaien totdat het niet verder kan. Er mag geen gas meer ontsnappen.
2. Nadat de CO₂-cilinder is gemonteerd, gaan de LED's op de gebruikersinterface branden.
3. Installeer de voorkant.
4. Het apparaat koelt en warmt ca. 25 minuten op, waarna het apparaat klaar is voor gebruik.
   Let op: De uiteindelijke carbonatatiekwaliteit zal worden vastgesteld na het gebruik van het product gedurende een paar dagen.

Bediening van de kraan

Bediening van de elektronische knop

• De elektrische knop in de stand-bymodus reageert niet op draaibewegingen.
• Om de elektronische knop te activeren, drukt u kort 1x.

• Draai de elektronische knop naar voren of naar achteren om de gewenste waterkeuze te kiezen - de LED-kleur verandert met de beweging.

• Houd de elektronische knop ingedrukt voor een continue stroom van het gekozen water.
  Deactiveren: Laat de knop los.

• Voor de gekozen hoeveelheid water van 0,5, 1 of 2 liter drukt u kort op de elektronische knop volgens de informatie in de onderstaande tabel.
  Deactiveren: Druk kort 1x.

• Houd het te vullen object dicht bij de kraan zodat het object de leveringsopening van de kraan omgeeft. Dit voorkomt dat er water spat.

* Geen functie met draaibeweging

Selectie van LED-intensiteit

Na 60 seconden geen gebruik van de kraan schakelt deze automatisch over naar de slaapmodusstatus, 50% LED-intensiteit.
Om de instelling van de slaapmodus te wijzigen, moet u de onderstaande instructies volgen.

1. Activeer de kraan door eenmaal op de elektronische knop te drukken.
2. Druk 5 keer op de elektronische knop.
3. De LED begint te knipperen.
4. Draai de knop naar de gewenste instelling door de knop naar voren of naar achteren te draaien:
   1. 50% intensiteit, standaard,
   2. 10% intensiteit,
   3. Volledig uitgeschakeld.
5. Houd de elektronische knop 2 seconden ingedrukt om te bevestigen. LED knippert 3 keer ter bevestiging.

Gebruikersinterface

1. CO₂-niveau
2. Filterruntime
3. Reiniging
4. Connectiviteit
5. Reset/Vakantiemodus

CO₂-niveau

Filterruntime
(alleen voor filters met RFID-tag)

Reiniging

Om het reinigingsprogramma te starten, houdt u de knop 5 seconden ingedrukt.

Connectiviteit

Het apparaat kan worden verbonden met een app.

• Om de verbinding te activeren, houdt u de knop 5 seconden ingedrukt totdat alle LED's blauw knipperen.
• Om de verbinding te deactiveren, houdt u de knop 10 seconden ingedrukt.

Reset/Vakantiemodus

• Om het apparaat te resetten/opnieuw op te starten, houdt u de knop 5 seconden ingedrukt.
• Om de vakantiemodus te starten, drukt u kort op de knop gedurende minder dan 2 seconden.
• Om het apparaat uit de vakantiemodus te halen, drukt u op een willekeurige knop.

In geval van een fout knipperen alle knoppen rood.
Koppel de stroomvoorziening gedurende ten minste 10 seconden los en start het apparaat opnieuw op. Neem contact op met de klantenservice als dat niet helpt.

Parametrisatie via app

Het apparaat kan via een app worden geparametriseerd om verschillende instellingen aan te passen, bijvoorbeeld de temperatuur van kokend water.
Download de app in de App Store of op Google Play.

Probleemoplossing

Als u uw storing of defect niet kunt verhelpen, neem dan contact op met de Franke-servicedesk, installateur of winkelier.

Onderhoud

Algemeen onderhoud

• Reinig de kraan alleen met Franke kraanreiniger. Bezoek onze Franke webshop.

Gebruik geen reinigingsmiddelen die een oplosmiddel of zuur bevatten, zoals kalkverwijderaars, huishoudazijn of reinigingsmiddelen met azijnzuur. Deze stoffen beschadigen het oppervlak. De kraan wordt mat en bekrast.

• Kalkafzetting kan worden voorkomen door de kraan na gebruik af te drogen.
• Als er kalkafzetting optreedt, verwijder deze dan met een reinigingsmiddel op basis van citroenzuur.
• Gebruik altijd originele Franke-onderdelen voor onderhoud of reparatie. Dit garandeert de veiligheid en goede werking van het product en beschermt eventuele garantieclaims.
• Vervanging of reparatie van onderdelen mag alleen worden uitgevoerd door Franke Service.

Reinigen

Om hygiënische en gezondheidsredenen moet de Franke Mythos Water Hub elke 6 maanden worden gereinigd. We raden aan om de unit in de volgende volgorde te reinigen:

1. Zorg ervoor dat de kraan tijdens het reinigingsproces correct boven de gootsteen is uitgelijnd.
2. Verwijder de voorste afdekking.
3. Als een reinigingsproces vereist is, lichten de leds op de gebruikersinterface op.
4. Kantel de filterkop naar voren, draai de filterpatroon ca. 90 graden naar links en trek hem naar beneden. Hierdoor wordt hij ontgrendeld van de filterkop en kan hij worden verwijderd.
   Let op: tijdens dit proces worden de inkomende kraanwatertoevoer en de uitgaande gefilterde waterkleppen in de filterkop automatisch afgesloten. Het kan voorkomen dat een kleine hoeveelheid expansiewater uit de filterkop lekt als gevolg van pieken in de druk. Houd hier rekening mee en plaats een geschikte container onder de filterkop.
5. Plaats één reinigingstablet (Franke raadt aan om "Bevi Tab Aqua", alkalische reinigingstabletten te gebruiken) in de reinigingsbeker.
   Let op: het gebruik van alternatieve reinigingstabletten kan ertoe leiden dat het apparaat niet goed wordt gereinigd.
6. Plaats de reinigingsbeker in de filterkop en draai de reinigingsbeker ca. 90 graden naar rechts totdat deze niet verder kan worden aangedraaid. Kantel de filterkop naar achteren.
7. Druk 5 seconden op de Cleaning button (C) op de unit totdat de led (C) blauw knippert om het reinigingsprogramma uit te voeren.
8. Het reinigingsprogramma duurt ca. 75 minuten. In de tussentijd is een countdown zichtbaar op de gebruikersinterface. Eerst lichten alle leds groen op en schakelen vervolgens geleidelijk één voor één uit.
   Let op: onderbreek het proces niet door op een knop te drukken of de stekker uit het apparaat te trekken. Anders wordt het proces afgebroken en moet het worden voltooid met een spoelproces van 40 minuten door op de blauw knipperende Cleaning button (C) te drukken.
   Verwijder voor het spoelen de reinigingsbeker en plaats een filterpatroon (nieuw of een gebruikt exemplaar met resterende filtergeldigheid).
9. Na het reinigingsprogramma lichten de leds op de gebruikerinterface op.
10. Kantel de filterkop naar voren, draai de reinigingsbeker ca. 90 graden naar links en trek hem naar beneden. Hierdoor wordt hij ontgrendeld van de filterkop en kan hij worden verwijderd.
    Let op: tijdens dit proces worden de inkomende kraanwater toevoer en de uitgaande gefilterde waterkleppen in de filterkop automatisch afgesloten. Het kan voorkomen dat een kleine hoeveelheid expansiewater uit de filterkop lekt als gevolg van pieken in de druk. Houd hier rekening mee en plaats een geschikte container onder de filterkop.
    Let op: de reinigingsbeker is vereist voor de regelmatige reinigingsprocedure en moet worden bewaard.
11. Plaats de filterpatroon (nieuw of een gebruikt exemplaar met resterende filtergeldigheid) in de filterkop en draai de filterpatroon ca. 90 graden naar rechts totdat deze niet verder kan worden aangedraaid. Kantel de filterkop naar achteren.
12. Nadat een geldige filterpatroon is geplaatst, drukt u kort (<2 s) op de filter button (B) op de unit. De leds op de gebruikersinterface lichten op.
13. Installeer de voorste afdekking.

Het wordt aanbevolen om de ventilator van de unit eenmaal per jaar met een borstel of stofzuiger te reinigen.

Ontkalken kraanbeluchter

Gebruik altijd een ontkalkingsmiddel op basis van citroenzuur. Andere stoffen beschadigen het materiaal!
Het los- en vastdraaien kan worden vergemakkelijkt door een elastiek om de huls van de kraanbeluchter te wikkelen. Zorg ervoor dat de huls van de kraanbeluchter niet wordt beschadigd door het gebruik van gereedschap.
Er verschijnt kalkafzetting op en naast de kraanbeluchter.

• Schroef de huls van de kraanbeluchter los.
• Reinig de kraanbeluchter met een geschikt ontkalkingsmiddel.
• Plaats de kraanbeluchter in de huls.
• Plaats de pakking op de kraanbeluchter en schroef de huls handvast vast.

Controleer de details in de "Installatiehandleiding".

Reparaties

Het apparaat mag alleen worden gerepareerd door Franke of door gekwalificeerd personeel dat door Franke is opgeleid. Het openen van Franke Mythos Water Hub door onbevoegd personeel maakt de garantie ongeldig.
Gebruik uitsluitend de door de fabrikant gespecificeerde reserveonderdelen om een veilige werking te garanderen. Anders vervallen alle garantie- en aansprakelijkheidsclaims tegen de fabrikant.

Filterwerking en vervanging

Een betrouwbare systeemfunctie kan alleen worden bereikt als de filterpatroon regelmatig wordt vervangen. De vervangingscycli zijn afhankelijk van de toepassing en het bijbehorende waterverbruik.
We raden aan om de filterpatroon uiterlijk na 12 maanden te vervangen, afhankelijk van het gebruik.
Als de filter niet wordt vervangen, vervalt de garantie.
Als de filter langer dan vier weken niet wordt gebruikt, moet de filterpatroon worden vervangen.
Herverwerking van gebruikte filterpatronen is niet mogelijk. Gebruikte filterpatronen kunnen probleemloos worden afgevoerd bij het huishoudelijk afval.

Stappen voor filtervervanging
We raden aan om de filterpatroon in de volgende volgorde te vervangen (controleer de details in de "Installatiehandleiding"):

1. Zorg ervoor dat de kraan correct is uitgelijnd boven de gootsteen.
2. Verwijder de voorkant.
3. Als een nieuwe filterpatroon nodig is, lichten de leds op de gebruikersinterface op.
4. Kantel de filterkop naar voren, draai de filterpatroon ca. 90 graden naar links en trek hem naar beneden. Dit ontgrendelt hem van de filterkop en maakt het mogelijk om hem te verwijderen.
   Let op: Tijdens dit proces worden de inkomende kraanwatertoevoer en de uitgaande gefilterde waterkleppen in de filterkop automatisch afgesloten. Het kan voorkomen dat er een kleine hoeveelheid expansiewater uit de filterkop lekt als gevolg van pieken in de druk. Houd hier rekening mee en plaats een geschikte container onder de filterkop.
5. Plaats de filterpatroon in de filterkop en draai de filterpatroon ca. 90 graden naar rechts totdat hij niet verder kan worden aangedraaid. Kantel de filterkop naar achteren.
6. Als de filterpatroon een RFID-tag heeft, herkent het apparaat de nieuwe filter en de installatiedatum, en wordt de filterteller automatisch gereset.
   Als de filterpatroon geen RFID-tag heeft, druk dan continu op de Filter button (B) (knop Filter (B)) om rood op te lichten.
7. Het lampje op de elektronische knop wordt oranje; druk op de elektronische knop om het spoelprogramma te starten. Dit duurt ca. 2-3 minuten.
   Let op: Het spoelwater kan in eerste instantie melkachtig of troebel zijn. Dit komt door de verspreidende lucht en zal snel opklaren.
8. Plaats de voorkant terug.

Filterinstelling voor waterhardheid

• Houd de knop 10 seconden ingedrukt. De led begint te knipperen.
• Draai terug voor de overeenkomstige instelling van de waterhardheid.
• Druk 2 seconden op de knop om de selectie te bevestigen. De led knippert 3x kort om de instelling te bevestigen.

CO₂-cilinderwerking en -vervanging

Nadat ca. 60 liter koolzuurhoudend water is getapt, wordt de waterstraal zwakker en het kooldioxidegehalte lager.
Onder 3 bar geeft het apparaat een signaal op het toetsenbord en op de kraan om de CO₂-cilinder te vervangen. Als hij helemaal leeg is, kan er geen koolzuurhoudend water uit het apparaat worden getapt.
Het systeem ondersteunt CO₂-cilinders zonder extra smaak met 425 g en een trapeziumvormige schroefdraad. Het is compatibel met de standaardcilinders die verkrijgbaar zijn bij grote marktplaatsen.

• CO₂-cilinders mogen alleen worden onderhouden of gerepareerd door bevoegd personeel.

Aan het einde van de levensduur, als bijvoorbeeld de afdichting onvoldoende is, moet hij lokaal worden afgevoerd in overeenstemming met de geldende voorschriften of beter worden geretourneerd met het lokale flessenstatiegeldsysteem.

Stappen voor CO₂-cilindervervanging
We raden aan om de CO₂-patroon in de volgende volgorde te vervangen (controleer de details in de "Installatiehandleiding"):

1. Verwijder de voorkant.
2. Als een nieuwe CO₂-cilinder nodig is, lichten de leds op de gebruikersinterface op.
3. Kantel de CO₂-aansluiting naar voren en schroef de gebruikte CO₂-cilinder langzaam los door hem naar links te draaien. Dit ontgrendelt hem van het CO₂-drukreduceerventiel en maakt het mogelijk om hem te verwijderen.
   Let op: De lege CO₂-cilinder kan worden teruggebracht naar uw plaatselijke retourstation om te worden bijgevuld.
4. Verwijder de nieuwe CO₂-cilinder uit de verpakking en controleer op eventuele beschadigingen.
5. Verwijder de beschermkap van de nieuwe CO₂-cilinder en schroef de CO₂-cilinder in het CO₂-drukreduceerventiel door hem naar rechts te draaien totdat hij niet verder kan worden aangedraaid. Kantel de CO₂-aansluiting naar achteren.
   Let op: Het is belangrijk dat de CO₂-cilinder goed is aangedraaid, zodat er een dichte afdichting wordt gevormd. Er kan wat gas ontsnappen en er kan een sissend geluid te horen zijn. Blijf aandraaien totdat hij niet verder kan. Er mag geen gas meer ontsnappen.
6. Nadat de CO₂-cilinder is gemonteerd, lichten de leds op de gebruikersinterface op zoals links wordt weergegeven.
7. Plaats de voorkant terug.

Verwijdering van het product

We raden aan om het product in de volgende volgorde te verwijderen (controleer de details in de "Installatiehandleiding"):

1. Zorg ervoor dat de kraan correct is uitgelijnd boven de gootsteen.
2. Trek de stekker uit het stopcontact.
3. Schakel de hoofdwatertoevoer uit en sluit de hoekventielen.
4. Verwijder de voorkant.
5. Kantel de CO₂-aansluiting naar voren en schroef de gebruikte CO₂-cilinder langzaam los door hem naar links te draaien. Dit ontgrendelt hem van het CO₂-drukreduceerventiel en maakt het mogelijk om hem te verwijderen.
6. Plaats de voorkant terug.
7. Koppel de communicatiekabel (D), flexibele waterslang (6, blauw label) en de stam adapter (11) los aan het einde van de wateraansluiting (C) van het apparaat.

   Gevaar voor verbranding! De veiligheidsklep (3) met de flexibele waterslang (5, rood label) mag nooit van het apparaat worden losgekoppeld!
8. (Alleen voor All-in-One apparaat) Demonteer de veiligheidsklep (3) van de muur en koppel de expansiewaterafvoerslang (2) los.
9. Het apparaat met de aangesloten veiligheidsklep kan nu veilig uit de kast worden verwijderd.
   Let op: De Franke Mythos Water Hub moet altijd in een geschikte verpakking worden vervoerd. Als een apparaat wordt geretourneerd naar Franke, moet het zonder CO₂-cilinder worden verzonden.

Veiligheidsinformatie

Beoogd gebruik

Installeer het product zoals beschreven in deze handleiding en in overeenstemming met de toepasselijke installatie-, veiligheids- en plaatselijke waterleidingvoorschriften!
Het systeem is ontworpen voor gebruik binnenshuis in een privékeuken in huishoudens, meestal in de keukenomgeving. Het kan ook worden gebruikt in semi-openbare plaatsen, zoals een personeelskeuken in winkels, kantoren of andere zakelijke vestigingen, als de prestatiebeperkingen in acht worden genomen.
De gebruiker is verantwoordelijk voor alle reinigings- en onderhoudsvereisten.
Elk gebruik dat verder gaat dan het beoogde gebruik, wordt beschouwd als misbruik.

Niet-beoogd gebruik

De installatie van Franke Mythos Water Hub is niet toegestaan:

• In gebieden waar een verhoogd risico op besmetting bestaat, bijvoorbeeld in stoffige, ongeventileerde of vochtige omgevingen of in gebieden rond deuren en ramen.
• Op oneffen of hellende oppervlakken of in de onmiddellijke nabijheid van toiletten.
• In vluchtroutes.
• Direct naast een warmtebron, bijvoorbeeld een verwarming (minstens 20 cm afstand) en gebieden met langdurig direct zonlicht.
• Op plaatsen die het reinigen en onderhouden van het apparaat bemoeilijken.
• Op plaatsen zonder voldoende ventilatie.
• Buitenshuis.

Veiligheidsinstructies

Er bevindt zich een CFK-vrij koelmiddel in het koelcircuit van het apparaat. Het is brandbaar en kan lekken als het koelcircuit beschadigd is!

• Zorg ervoor dat er geen onderdelen van het koelcircuit beschadigd raken.
• Als het koelcircuit ooit beschadigd mocht raken, vermijd dan open vuur en ontstekingsbronnen en zorg voor goede ventilatie.
• Sluit geen defect apparaat aan op het elektriciteitsnet.

Er bestaat levensgevaar door verstikking bij inademing van CO₂!

• De minimumkamergrootte waarin het systeem is geïnstalleerd, moet minimaal 5 m² zijn. Als de kamer een plafondhoogte heeft van minder dan 2 m, wordt deze waarde verhoogd.
• Als er grotere cilinders worden gebruikt, moet de vrije vloeroppervlakte evenredig worden afgestemd op het volume.
• Het gebruik van een externe CO₂-cilinder is de verantwoordelijkheid van de gebruiker.

Onder spanning staande delen in het apparaat!

• Het apparaat mag alleen worden geopend door opgeleid en gekwalificeerd personeel.

Installeer het product zoals beschreven in deze handleiding en in overeenstemming met de toepasselijke installatie-, veiligheids- en plaatselijke waterleidingvoorschriften.
Gebruik het product niet voor andere doeleinden dan waarvoor het is bedoeld, zoals beschreven in deze handleiding.
Wijzigingen in of aan het apparaat zijn alleen toegestaan door Franke of door gekwalificeerd personeel dat door Franke is opgeleid.
Om een veilige werking te garanderen, gebruikt u alleen de reserveonderdelen die door de fabrikant zijn gespecificeerd. Anders vervallen alle garantie- en aansprakelijkheidsclaims tegen de fabrikant.
Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik ervan door een persoon die verantwoordelijk is voor hun veiligheid.
Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de bijbehorende gevaren begrijpen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
Houd de stekker en de kabel buiten het bereik van kinderen.
Mensen die nog niet bekend zijn met Franke Mythos Water Hub moeten worden geïnstrueerd over het veilige gebruik ervan en worden geïnformeerd over de mogelijke gevaren, met name die verbonden zijn aan het gebruik van de kokendwaterkraan.
Voor mensen met een verzwakt immuunsysteem of baby's wordt over het algemeen aanbevolen om het water te koken. Bij gebruik van een filter met ontkalking (Pro M Connect-filter) wordt het water in het filter verrijkt met natrium en kan dit problemen veroorzaken voor natriumgevoelige personen of baby's. Neem indien nodig of bij twijfel contact op met een arts of de klantenservice.
Gebruiksbeperkingen voor kwetsbare personen: Volgens de aanbevelingen van de Duitse Vereniging voor Ziekenhuishygiëne en het Robert Koch Instituut wordt het drinken van water uit waterdispensers niet aanbevolen in gezondheidszorginstellingen en verpleeghuizen voor ouderen, vanwege mogelijke immuundeficiënties van de patiënten veroorzaakt door ziekte, therapie of leeftijd. Evenzo moet de consumptie van kraanwater en dus ook het gebruik van water uit drinkwaterdispensers over het algemeen worden vermeden voor personen met een immuundeficiëntie.
Het apparaat is ontworpen voor gebruik binnenshuis in een gesloten ruimte (meestal een keuken), bijvoorbeeld onder een gootsteen. Het mag alleen worden aangesloten op een watertoevoer met een constante drinkwaterkwaliteit volgens de plaatselijke specificaties. In drinkwatersystemen met drukspoelers kunnen drukvariaties leiden tot problemen met de uitstroomdruk.
Het apparaat mag alleen worden aangesloten op een via een aardlekschakelaar beveiligde netaansluiting.
Gebruik altijd de slangenkit die bij het apparaat is geleverd. De huidige, beschikbare in de installatie, kan niet worden hergebruikt.
In het geval van nadelige veranderingen in de waterkwaliteit binnen de huisinstallatie als gevolg van bouwwerkzaamheden in het gebouw, moet ervoor worden gezorgd dat het apparaat door de gebruiker wordt gereinigd en gedesinfecteerd voordat het opnieuw in gebruik wordt genomen. Eventueel vuil (bijv. roestdeeltjes) uit de waterleiding kan de werking van het apparaat schaden en moet worden vermeden.
Op de installatielocatie moet Franke Mythos Water Hub worden beschermd tegen mechanische schade, hitte en direct zonlicht, open vuur en vorstgevaar.
Het apparaat moet in een rechtopstaande positie worden geplaatst.
Sluit de stekker aan op een stopcontact dat voldoet aan de geldende voorschriften en zich op een toegankelijke plaats bevindt.
Controleer voor apparaten van klasse I of de huisaansluiting een adequate aarding garandeert.
Het apparaat vereist een permanente luchtuitwisseling om ervoor te zorgen dat de installatieplaats niet kan opwarmen door de warme uitlaatlucht. Er moet een opening in het achterpaneel van de kast of een soortgelijke opening in de bodemplaat worden voorzien.
De stroomkabel moet zo worden gelegd dat er geen schade kan ontstaan. Als de kabel of de stekker beschadigd is, moet deze door een specialist worden vervangen. Als de signaalkabel naar de kraan beschadigd is, moet de complete kraan worden vervangen.
Een beschadigde stroomkabel moet worden vervangen door een identieke kabel door Franke of door gekwalificeerd personeel dat door Franke is opgeleid.
Controleer de slangtoevoerleidingen naar de kraan en het apparaat eenmaal per jaar. Een lekkage op die punten zal onmiddellijk leiden tot waterschade. Neem indien nodig contact op met de klantenservice.
Alle standaard CO₂-cilinders zonder extra smaak met een volume van 425 g en een trapeziumvormige schroefdraad (TR 21×4) mogen in het apparaat worden gebruikt. Het daadwerkelijke afdichtingsoppervlak van de CO₂-cilinder moet schoon zijn en vrij van krassen of deuken. Zorg er bij het inschroeven van de cilinder altijd voor dat deze stevig vastzit. Bij het inschroeven kan er een licht sissend geluid te horen zijn en kan er een kleine hoeveelheid CO₂ ontsnappen, wat normaal is.
CO₂-cilinders staan onder druk. Bescherm ze tegen oververhitting door direct zonlicht of andere warmtebronnen. Bewaar de CO₂-cilinder in een omgeving waar de cilinders niet kunnen opwarmen. Bij gebruik van een externe CO₂-cilinder moeten de instructies van de leverancier strikt worden gevolgd. De CO₂-cilinder mag nooit horizontaal worden neergelegd.
Als er CO₂ in de kamer ontsnapt, ventileer dan de kamer en verlaat deze enige tijd om te zorgen voor voldoende toevoer van verse lucht. Zelfs de totale hoeveelheid in een cilinder van 425 g is niet voldoende om levensbedreigende concentraties in de lucht te bereiken als deze ontsnapt.
Als u het apparaat vervoert, moet de CO₂-cilinder worden verwijderd.
Gebruik geen osmosewater of sterk gefilterd water in het systeem. Het kan leiden tot problemen met de niveauregeling.
Het is niet toegestaan om Franke Mythos Water Hub zonder filter te gebruiken.
Als Franke Mythos Water Hub is aangesloten op een watertoevoer met een waterontharder en de waterhardheid lager is dan 7°dKH, moet een zoetwaterfilter (Franke Clear Water-filter) worden gebruikt in plaats van een standaardfilter met ontkalking (Franke Pro M Connect-filter).

Gebruik nooit gekarteld gereedschap om schade te voorkomen. Gebruik waar nodig altijd het juiste gereedschap om de koppeling vast te draaien.
Houd veiligheidslabels en -instructies op het product altijd in leesbare staat. Vervang beschadigde veiligheidslabels en -instructies onmiddellijk!
Op de installatielocatie moet Franke Mythos Water Hub worden beschermd tegen mechanische schade, hitte en direct zonlicht, open vuur en vorstgevaar.
Tegel- en stenen spoelbakken zijn niet bestand tegen kokend water; het temperatuurverschil kan ervoor zorgen dat deze barsten. Open altijd de koudwaterkraan bij het uitgieten van kokend water en giet het kokende water bij voorkeur direct in de afvoer.
Als gevolg van de voortdurende verbetering van onze producten en/of systemen kunnen afbeeldingen in dit document afwijken van het geleverde apparaat.

Filterpatroon

Het gebruik van een Franke-filter is verplicht om het product te beschermen tegen kalkaanslag. Het is verplicht om het filter te vervangen op basis van de waterhardheidstabel.
Na opslag bij een temperatuur van 0°C moet het filter eerst 24 uur op kamertemperatuur worden bewaard voordat het wordt geïnstalleerd.
De filterpatroon mag niet worden geopend of beschadigd.
De filterpatroon en het systeem moeten intensief worden gespoeld na een langere stilstand en/of tijdens onderhoudswerkzaamheden (2 liter spoelwater na 1 week stilstand; 10 liter spoelwater na 4 weken stilstand).
De filterpatroon moet worden vervangen als deze na ingebruikname 3 maanden niet in gebruik is geweest.

Support- en garantiepagina

Referenties

• App Store - Apple
• Google Play

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download FRANKE Mythos handleiding

Beschikbare talen
