TCL LINKHUB 5G (HH512V) handleiding

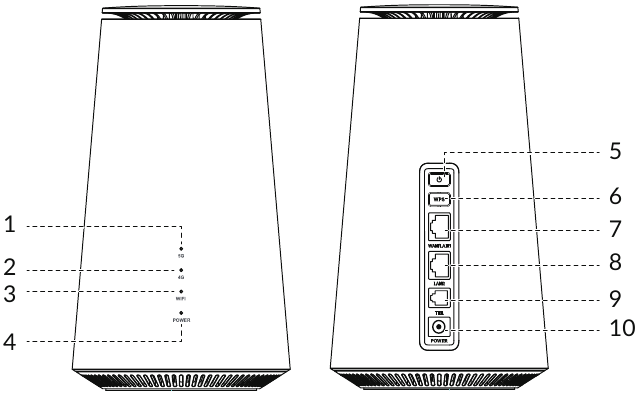

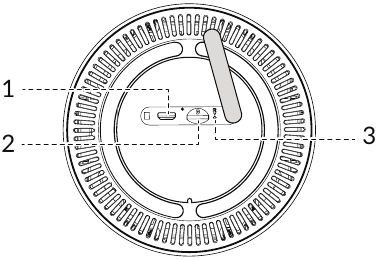

Productoverzicht
|
|
|
|
|
|
|
|
|
|
| Druk 3 seconden op de knop om de WPS-functie in te schakelen. De WPS-functie wordt automatisch uitgeschakeld als er binnen 2 minuten geen WPS-verbinding tot stand is gebracht. |
| Wordt gebruikt om verbinding te maken met een internetbron of bekabelde apparaten, zoals computers of switches. |
| Wordt gebruikt om verbinding te maken met bekabelde apparaten, zoals computers of switches. |
| Sluit een telefoon aan om te bellen of oproepen te beantwoorden. |
| Wordt gebruikt om verbinding te maken met de stroomadapter. |
| Deze is uitsluitend bedoeld voor debuggebruik. |
| Plaats een nano-SIM-kaart in de sleuf. |
| Gebruik een paperclip om de knop 3 seconden ingedrukt te houden om het apparaat te resetten. |

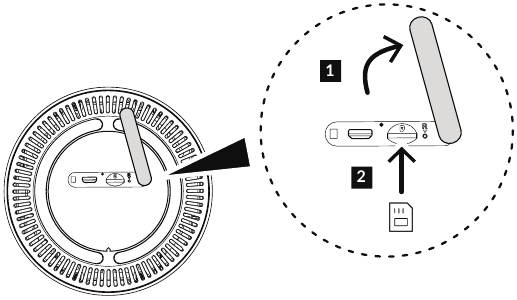

De SIM-kaart plaatsen
OPMERKING: Verwijder de SIM-kaart niet wanneer uw CPE in gebruik is.

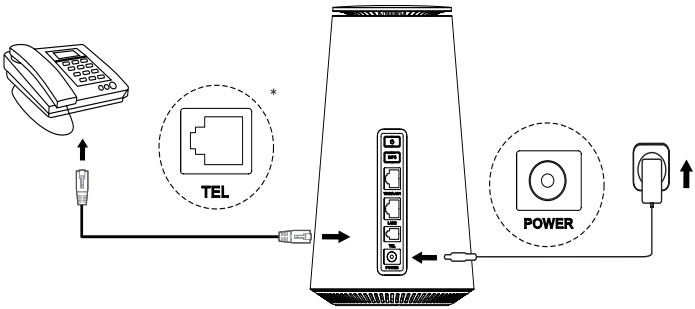

Telefoonverbinding

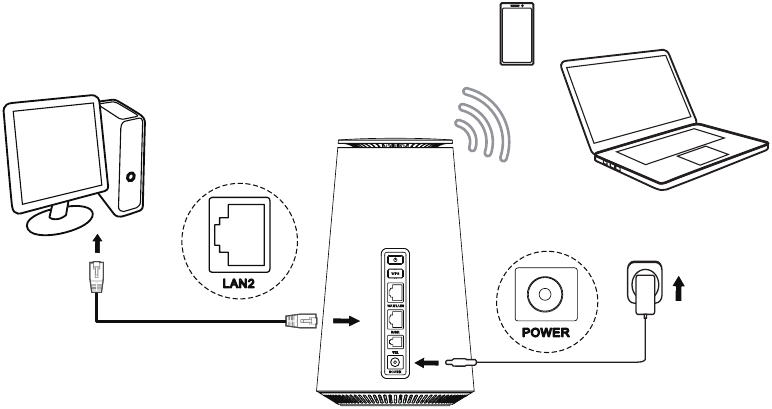

Netwerkverbinding
- Om een bekabelde netwerkverbinding tot stand te brengen, sluit u het bekabelde apparaat aan op de LAN-poort van uw CPE met behulp van een Ethernet-kabel.
- Om een draadloze netwerkverbinding tot stand te brengen, zoekt u naar de Wi-Fi-naam op uw draadloze apparaten. De standaard Wi-Fi-naam (of de SSID) en het wachtwoord vindt u op het label aan de onderkant van uw CPE.
- Om het CPE Wi-Fi-netwerk te configureren, opent u een webbrowser op het apparaat dat bekabeld of draadloos is verbonden met het CPE-netwerk en gaat u naar http:/ /192.168.1.1 en volgt u de instructies op het scherm.
OPMERKING: Raadpleeg het label aan de onderkant van uw CPE voor de standaardloginformatie.
Adapters
Adapters met netvoeding werken binnen het temperatuurbereik van: 0 °C (32 °F) tot 40 °C (104 °F).
De adapters die voor uw apparaat zijn ontworpen, voldoen aan de norm voor veiligheid van apparatuur voor informatietechnologie en kantoorgebruik. Ze voldoen ook aan de ecodesignrichtlijn 2009/125/EG. Vanwege verschillende toepasselijke elektrische specificaties werkt een adapter die u in een bepaald rechtsgebied hebt gekocht mogelijk niet in een ander rechtsgebied. Ze mogen alleen worden gebruikt om op te laden.
Model: CYSE36-120300E/CYSE36-120300UK/S040QV1200300
Ingangsspanning: 100~240V
Ingangs-AC-frequentie: 50/60Hz
Uitgangsspanning: 12.0V
Uitgangsstroom: 3.0A
Uitgangsvermogen: 36.0W
Gemiddeld actief rendement: 87.4%
Stroomverbruik zonder belasting: 0.1W
Frequentiebanden en maximaal radiofrequentievermogen
Deze radioapparatuur werkt met de volgende frequentiebanden en het maximale radiofrequentievermogen:
LTE FDD B1/3 (2100/1800 MHz): 23.5 dBm
LTE FDD B7/28 (2600/700 MHz): 23.0 dBm
LTE FDD B8 (900 MHz): 24.0 dBm
LTE FDD B20 (800 MHz): 25.0 dBm
LTE TDD B38 (2600 MHz): 24.0 dBm
LTE TDD B40/42/43 (2300/3500/3700 MHz): 23.0 dBm
UL CA Combination: 25.5 dBm
5G NR FDD n1/n3 (2100/1800 MHz): 23.5 dBm
5G NR FDD n7/n8/n28 (2600/900/700 MHz): 24.5 dBm
5G NR FDD n20 (800 MHz): 24.0 dBm
5G NR TDD n38/n40 (2600/2300 MHz): 24.0 dBm
5G NR TDD n41/n77/n78 (2500/3700/3500 MHz): 27.0 dBm
EN-DC Combination: 26.0 dBm
802.11 b/g/n/ax 2.4GHz: 17.75 dBm
802.11 a/n/ac/ax 5150 – 5350 MHz: 17.51 dBm
802.11 a/n/ac/ax 5470 – 5725 MHz: 17.43 dBm
802.11 a/n/ac/ax 5725 – 5875 MHz: 11.79 dBm
Veiligheid en gebruik
Lees dit hoofdstuk zorgvuldig door voordat u uw apparaat gebruikt. Het niet opvolgen van deze veiligheidsinstructies kan leiden tot letsel of schade aan uw apparaat of andere eigendommen. De fabrikant wijst elke aansprakelijkheid af voor schade die kan ontstaan als gevolg van onjuist gebruik of gebruik in strijd met de instructies in deze handleiding.
- Gebruik het apparaat niet in gebieden waar draadloze apparaten verboden zijn.
- Wanneer het apparaat is ingeschakeld, moet het minstens 15 cm afstand houden van medische apparatuur, zoals een pacemaker, een gehoorapparaat of een insulinepomp. Raadpleeg uw arts en de fabrikant van de medische apparatuur voor informatie die specifiek is voor uw medische apparaat.
- Laat kinderen het apparaat en/of accessoires niet gebruiken en/of ermee spelen zonder toezicht.
- Behandel uw apparaat altijd met zorg en bewaar het op een schone en stofvrije plaats.
- Probeer het apparaat niet zelf te repareren.
- Laat uw apparaat niet vallen, gooi er niet mee en buig het niet.
- Gooi het apparaat en de accessoires ervan niet in vuur.
- Stel uw apparaat niet bloot aan slechte weersomstandigheden of omgevingsomstandigheden (vocht, vochtigheid, regen, binnendringen van vloeistoffen, stof, zeelucht, enz.). Het aanbevolen bedrijfstemperatuurbereik van de fabrikant is 0 °C (32 °F) tot 40 °C (104 °F).
- Gebruik alleen batterijen, batterijladers en accessoires die compatibel zijn met uw apparaatmodel.
Algemene informatie
- Internetadres: tcl.com
- Service Hotline and Repair Center: Ga naar onze website www.tcl.com/global/en/service-supportmobile/hotline&service-center.html.
- Fabrikant: TCL Communication Ltd.
- Adres: 5/F, Building 22E, 22 Science Park East Avenue, Hong Kong Science Park, Shatin, NT, Hong Kong
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download TCL LINKHUB 5G (HH512V) handleiding
