HOTA D6 Pro Handleiding

D6 Pro AC/DC Dual Channel Smart Charger

Lees deze instructies zorgvuldig door voordat u het product gebruikt, zodat u het product beter kunt gebruiken. Bewaar deze instructie op een veilige plaats voor gemakkelijke toegang. Als u meer wilt weten over onze slimme laders, bezoek dan onze website: www.hota-exp.com

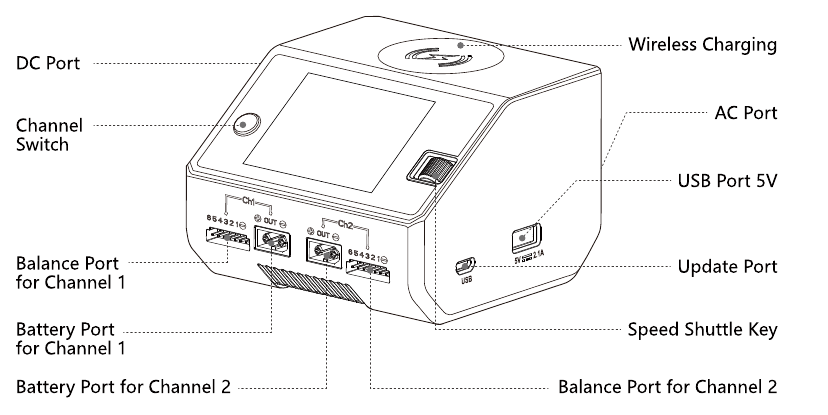

Productoverzicht

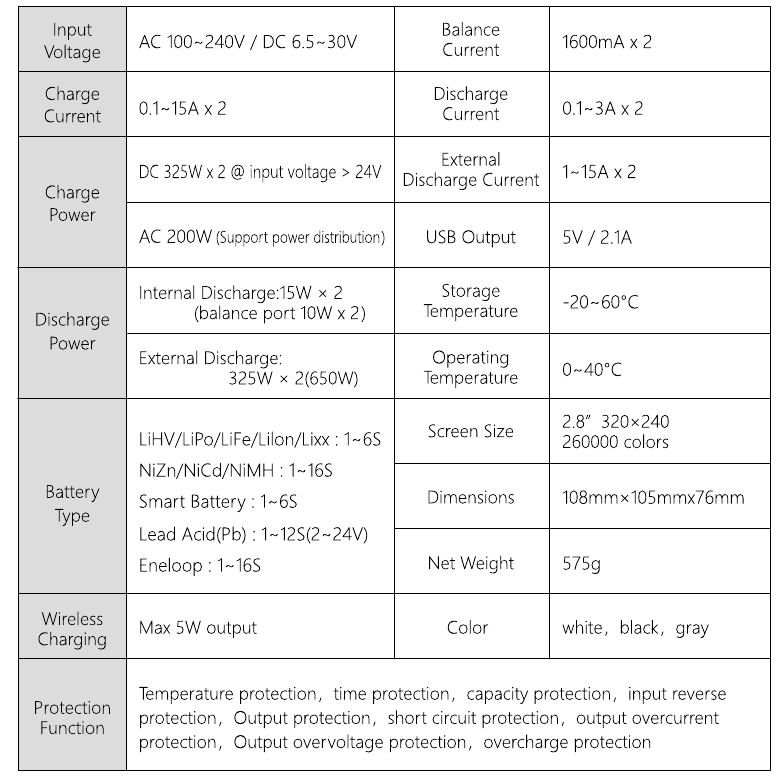

Specificaties

Introductie

Waarschuwingen en veiligheidsinstructies

1. Gebruik de lader niet zonder toezicht. Stop het gebruik en raadpleeg de handleiding in geval van functionele afwijkingen.
2. Houd de lader uit de buurt van stof, vocht, regen en hoge temperaturen en vermijd directe blootstelling aan zonlicht en intense trillingen.
3. De ingangsspanning van de lader is 6.5-30V DC. Zorg er bij het aansluiten van de voeding voor dat de ingangsspanning overeenkomt met het bedrijfsspanningsbereik van de lader.
4. Plaats de lader op een hittebestendig, niet-ontvlambaar en isolerend oppervlak. Gebruik het niet door het op de autostoelen, het tapijt of een andere soortgelijke plaats te plaatsen. Houd ontvlambare en explosieve voorwerpen uit de buurt van de werkgebieden van de lader.
5. Zorg ervoor dat het warmteafvoergat aan de onderkant van de lader onbedekt is tijdens gebruik en zorg ervoor dat de koelventilator soepel warmte afvoert.
6. Begrijp de laad- en ontlaadkenmerken en de specificaties van de batterij volledig. Stel bovendien de juiste laadparameters in de lader in. Een onjuiste instelling van parameters kan schade aan de lader en batterij veroorzaken en/of leiden tot rampzalige gevolgen zoals brand of explosie.
7. Wanneer het laden of ontladen is voltooid, drukt u op de speed shuttle-toets om de huidige taak te beëindigen en verwijdert u de batterij wanneer de lader het stand-byscherm weergeeft.

Aanbevolen aansluitmethode

1. Sluit de voeding aan en wacht tot de zelftest is voltooid;
2. Selecteer het kanaal dat u wilt gebruiken en sluit uw batterij aan op het gekozen kanaal;
3. Stel taakparameters in die van toepassing zijn op uw batterij via het display en de speed shuttle-toets;
4. Geniet ervan.

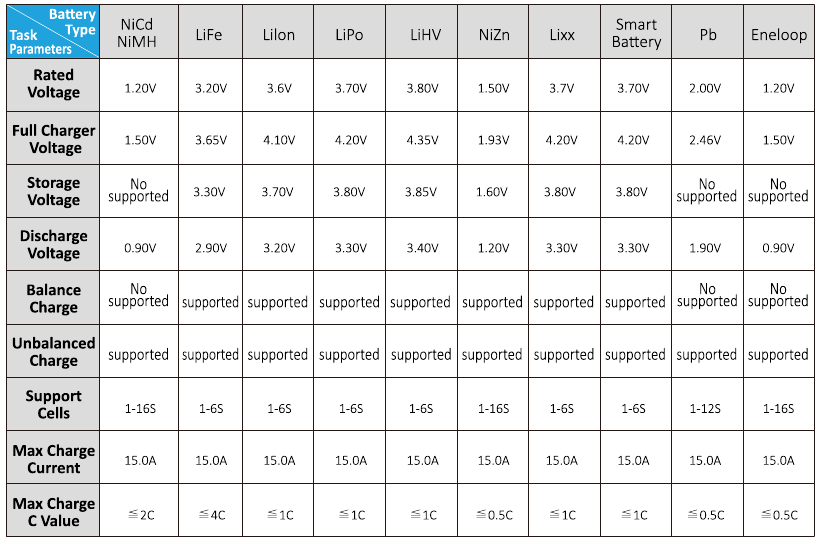

Standaard batterijparameters


Wees zeer voorzichtig met het kiezen van de juiste spanning voor verschillende soorten batterijen, anders kunt u de batterijen beschadigen. Onjuiste instellingen kunnen ervoor zorgen dat de cellen ontluchten, verbranden of exploderen, wat kan leiden tot letsel of verlies van eigendommen.

Bediening en instelling

Hoe de laadstroom te bevestigen

• Het is erg belangrijk om de maximale laadstroom van de batterij te kennen, omdat overmatige stroom de levensduur van de batterij kan beïnvloeden en/of schade kan veroorzaken. Bovendien kan overmatige stroom leiden tot verhitting en/of ontploffing van de batterij tijdens het laadproces.
• De laad- en ontlaadcapaciteit van de batterij wordt meestal aangegeven met de C-waarde. Het vermenigvuldigen van de laad-C-waarde en de batterijcapaciteit is gelijk aan de maximale laadstroom die door de batterij wordt ondersteund. Bijvoorbeeld, voor een 1000 mAh-batterij met een laadcapaciteit van 5C, zou de maximale laadstroom 1000* 5=5000mA zijn; daarom is de maximale laadstroom 5A.
• Voor een lithiumbatterij, als het onmogelijk is om de ondersteunde laad-C-waarde te bevestigen, stel dan de laadstroom in onder IC voor de veiligheid van de (lithium) batterij.
• De referentierelatie tussen de C-waarde en de laadtijd: laadtijd 260 minuten/ laad-C-waarde (het duurt dus ongeveer 60-70 minuten om het laden met 1C te voltooien). Vanwege verschillen in de efficiëntie van de batterijomzetting kan de periode om het laden te voltooien worden verlengd.

Bedieningsvaardigheden

• Sluit de voeding aan op de AC- of DC-poort van de lader, wacht tot het systeem de zelftest heeft voltooid. Sluit de batterij aan op de lader onder de stand-by interface en druk kort op de snelkeuzetoets om vrij het schakelkanaal te selecteren. Na selectie van het corresponderende kanaal, drukt u kort op de snelkeuzetoets om het menu "Taakinstelling" te laten verschijnen.
• Wanneer de taak wordt uitgevoerd, kunt u kort op de snelkeuzetoets drukken om de
• Menu "Taak aanpassen" te laten verschijnen om de taakstroom aan te passen. Druk lang op de CH-toets om de huidige bewerking snel te stoppen of om het menu "Taakinstellingen" voor het corresponderende kanaal te openen.

Laderinstellingen

In de stand-by interface drukt u lang op de snelkeuzetoets om het menu "Laderinstellingen" te openen. De menu-items zijn als volgt:

Laderinstellingen > Taakparameters

In de stand-by interface houdt u de snelkeuzetoets lang ingedrukt om het menu "Laderinstellingen" te openen en kiest u vervolgens het item "Taakparameters". De menu-items zijn als volgt:

Laderinstellingen > Systeemparameters

In de stand-by interface houdt u de snelkeuzetoets lang ingedrukt om het menu "Laderinstellingen" te openen en kiest u vervolgens het item "Systeemparameters". De menu-items zijn als volgt:

Buzzervolume: de standaardwaarde is UIT, het bedieningsgeluid wordt geblokkeerd, maar niet het geluid van de foutwaarschuwing.

Taakinstellingen

Sluit de voeding aan op de AC- of DC-poort van de lader, wacht tot het systeem de zelftest heeft voltooid. Sluit de batterij aan op de lader onder de stand-by interface en druk kort op de CH-toets om vrij het schakelkanaal te selecteren. Na selectie van het corresponderende kanaal, drukt u kort op de snelkeuzetoets om het menu "Taakinstelling" te laten verschijnen.

Taakinstellingen en notities
De D6 Pro AC/DC Dual Channel Smart Charger werkt in een seriële laadmodus. Bij het aansluiten van de batterij moet de uitgangskabel van de batterij worden aangesloten. Voor lithiumbatterijen wordt het sterk aanbevolen om de balanceerpoorten aan te sluiten voor gebalanceerd laden om ervoor te zorgen dat de lader de spanning van elke cel nauwkeurig kan bewaken en de cellen met slechte consistentie kan balanceren. Bij het laden in ongebalanceerde modus (zonder aansluiting op de batterijbalanceerpoort) geeft de lader een waarschuwing voordat de taak wordt gestart.

Laadfunctie
Wanneer het opladen bezig is, is het scherm oranje gemarkeerd en wordt het scherm groen of blauw wanneer het opladen is voltooid. Wanneer het opladen is voltooid, is het celspanningsverschil kleiner dan 20mV en wordt het scherm groen. Als u het dringend nodig hebt, kunt u het opladen stoppen. Als het opladen op dit moment niet wordt gestopt, blijft de lader de batterij balanceren. Wanneer het spanningsverschil kleiner is dan 10mV, wordt het scherm blauw. Wanneer het blauw wordt, blijft de lader de batterij nauwkeurig balanceren. Nadat de batterij is opgeladen, daalt de spanning terug als gevolg van het verschil in prestaties en dit is normaal. Naarmate het aantal laadbeurten toeneemt, nemen de prestaties van de batterij geleidelijk af en wordt een dergelijk fenomeen duidelijk. Opladen met een grotere laadstroom zorgt er ook voor dat de spanning terugvalt na een volledige lading, wat duidelijker is.
Tips: Als u buiten oplaadt en u wilt het snel afronden, kunt u het opladen stoppen wanneer u het groene scherm ziet verschijnen. Als er voldoende tijd is en u hoopt dat de batterij een goede balans kan bereiken, wacht dan tot de blauwe kleur verschijnt, of wacht nog even nadat het blauw is verschenen om een nauwkeuriger effect te krijgen.

Ontlaadfunctie
De ontlaadfunctie kan de batterij ontladen. Het wordt aanbevolen om de balanceerpoort aan te sluiten voor het ontladen, wat sneller is en de detectie bij het beëindigen van het ontladen nauwkeuriger is. Vanwege de beperking van het interne ontlaadvermogen kan het ontlaadproces langzamer zijn, wat normaal is.

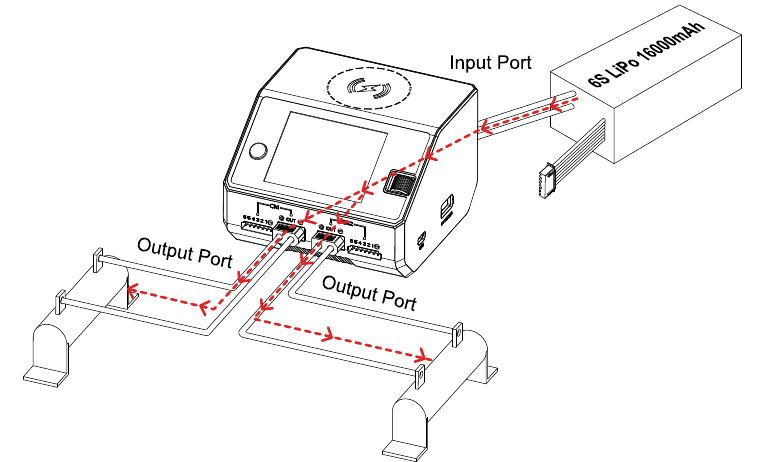

Externe ontlaadfunctie
De externe ontlaadfunctie maakt gebruik van de externe hoogvermogen belastingsweerstand om de batterij snel en nauwkeurig te ontladen. Wanneer het wordt gebruikt, moet de te ontladen batterij worden aangesloten op de ingangspoort en de uitgang is aangesloten op de weerstandsbelasting. Het wordt aanbevolen dat de weerstand van de belasting tussen 1,5 en 2,5 ohm ligt. Andere weerstandswaarden kunnen ook normaal worden gebruikt, maar kunnen mogelijk niet op vol vermogen werken. Wanneer de externe ontlading actief is, is de belasting erg heet. Let op de veiligheid en vermijd ongelukken of persoonlijk letsel.

Opslagfunctie
Wanneer de opslagfunctie is geselecteerd, wordt de oplaadtaak automatisch uitgevoerd als de batterij lager is dan de vooraf ingestelde opslagspanning; als de batterijspanning hoger is dan de vooraf ingestelde opslagspanning, wordt de ontlaadtaak automatisch uitgevoerd. Om de taaktijd te besparen, balanceren de opslag- en ontlaadtaken de celspanning niet nauwkeurig. Er kan enige fout optreden tussen de celspanning en de vooraf ingestelde waarde aan het einde van de taak, wat een normaal verschijnsel is.

Balansfunctie
De balansfunctie wordt gebruikt om de spanning van cellen te balanceren en gelijk te maken. De balanstijd is gerelateerd aan het spanningsverschil van de cel en de doelspanning. Wanneer het menu wordt overgeschakeld naar de balansmodus, analyseert en stelt de lader automatisch de initiële balansspanningswaarde in, en de gebruiker kan deze vrij aanpassen. Het laadvermogen van de lader is veel groter dan de ontlaadcapaciteit; bij het balanceren, zal het selecteren van een spanning die gelijk is aan of groter is dan de huidige batterijspanning meestal een sneller effect hebben op het balanceren.

Over interne weerstandsmeting
De D6 Pro AC/DC Dual Channel Smart Charger heeft een functie voor het meten van de interne weerstand van de cel die alleen effectief is bij het uitvoeren van gebalanceerde oplaadtaken op de batterij. Ongeveer twee of drie minuten na het begin van de oplaadtaak wordt de interne weerstand van de batterij gemeten en berekend. De interne weerstand van de batterij varieert met verschillende vermogensniveaus. Over het algemeen is de gemeten interne weerstand lager wanneer het vermogen hoger is. Wanneer de lader de interne weerstand van de batterij meet, wordt de laadstroom ogenblikkelijk aangepast. Het is daarom normaal om te constateren dat de stroom abrupt verandert tijdens het laadproces. Vanwege het verschil in de manieren van meten van de interne weerstand, kan de testnauwkeurigheid van de interne weerstand zoals die wordt bereikt op professionele meetinstrumenten niet worden bereikt. Daarom is de interne weerstandswaarde alleen geschikt voor horizontale vergelijkingsreferentie, zoals het beoordelen van de consistentie van de celprestaties of het vergelijken van de prestatieparameters van verschillende batterijen. De grootte van de laadstroom heeft een zekere invloed op de nauwkeurigheid van de interne weerstandsmeting. Een batterij met een grote capaciteit en een lage interne weerstand vereist een grote laadstroom om de interne weerstand nauwkeurig te meten.

Batterijactivering en -reparatie
Nadat de oplaadtaak is gestart, wordt de cel geactiveerd en gerepareerd met een tiende van de taakinstellingsstroom als wordt gedetecteerd dat de celspanning lager is dan de voorlaadspanning. Nadat de spanning hoger is geworden dan de voorlaadspanning, wordt de spanning aangepast aan de ingestelde spanning voor het opladen. Een dergelijk ontwerp kan de overladen batterij beschermen, activeren en repareren.

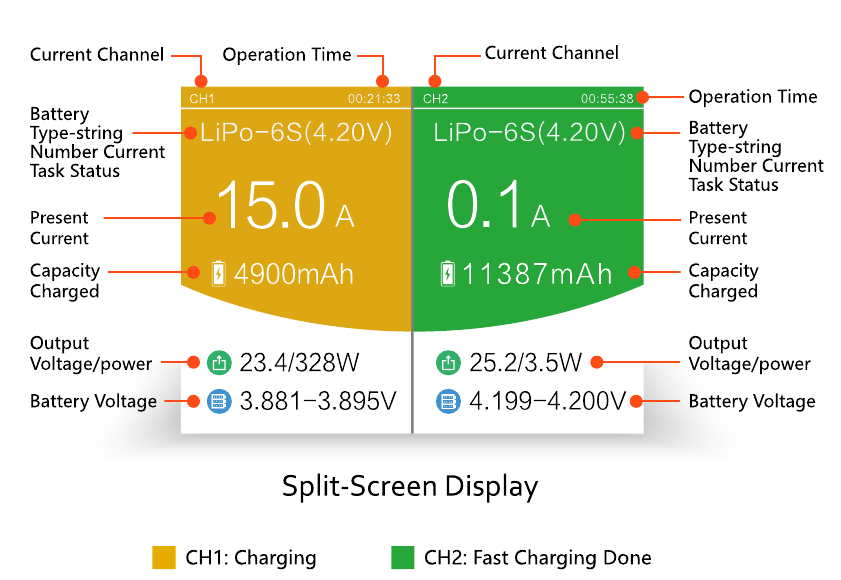

Weergave van werkparameters

Eenvoudige bediening met gesplitst scherm

1. Opstarten in de weergave met gesplitst scherm —vrije staat;
2. Houd de sneltoets lang ingedrukt om in de stand-by stand het menu "Charger Settings" (Laderinstellingen (Nederlandse vertaling)) te openen;
3. Druk kort op de CH-toets om het door u gekozen kanaal weer te geven;
4. Houd de CH-toets lang ingedrukt om de huidige taak te stoppen.

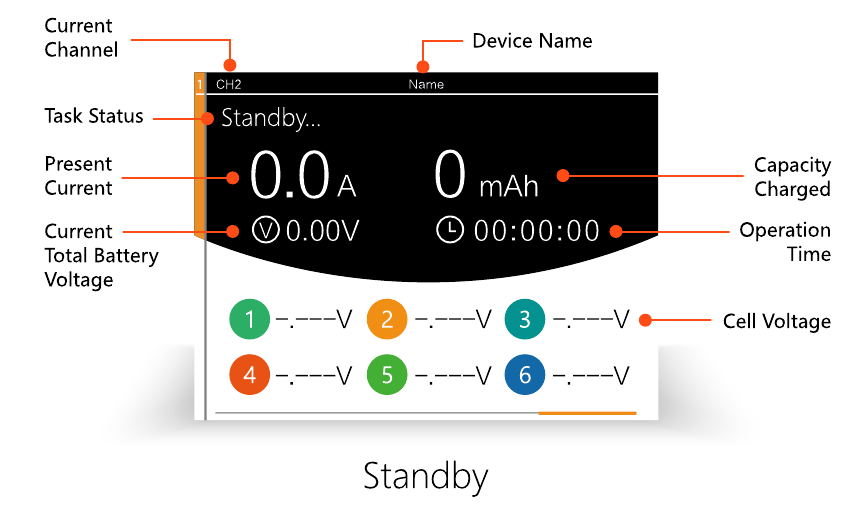

Eenvoudige bediening in stand-by stand

1. Sluit de voeding aan op de AC- of DC-poort van de lader en wacht tot het systeem de zelftest heeft voltooid. sluit de batterij aan op de lader in de stand-by interface;
2. De zwarte weergave in de stand-by stand, op dit moment zijn de uitgangsstroom, het uitgangsvermogen, de opgeladen capaciteit en de looptijd allemaal nul; Tijdens de werking kunt u met de sneltoets de weergave-informatie in de onderste helft van het scherm omschakelen, dit zijn celspanning en loopgegevens.
3. Na het selecteren van het bijbehorende kanaal, drukt u kort op de sneltoets om het menu "Task Settings" (Taakinstellingen (Nederlandse vertaling)) te openen.
4. Druk kort op de CH-toets om het door u gekozen kanaal weer te geven;
5. Houd de sneltoets lang ingedrukt om het menu "Charger Settings" (Laderinstellingen (Nederlandse vertaling)) te openen.

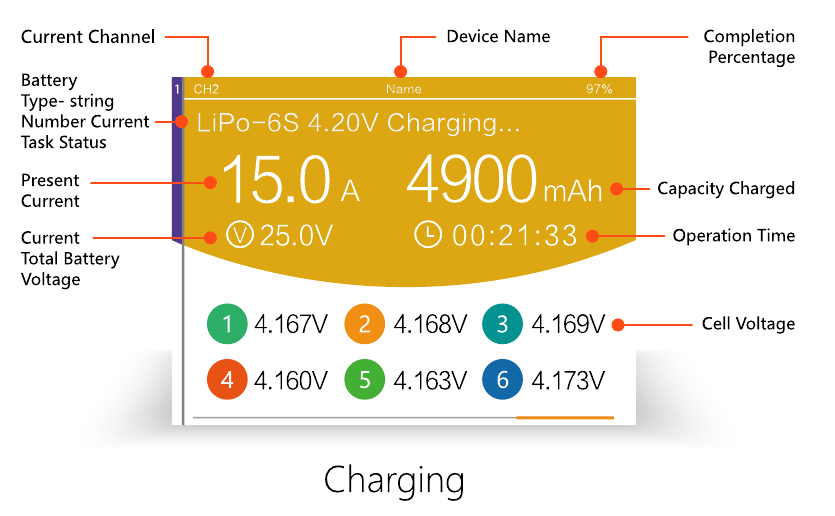

Eenvoudige bediening laadstatus

1. Sluit de voeding aan op de AC- of DC-poort van de lader en wacht tot het systeem de zelftest heeft voltooid. sluit de batterij aan op de lader in de stand-by interface;
2. Na het selecteren van het bijbehorende kanaal, drukt u kort op de sneltoets om het menu "Task Settings" (Taakinstellingen (Nederlandse vertaling)) te openen, stelt u de taak in op "Charge" (Opladen (Nederlandse vertaling)), past u de taakparameters aan en drukt u kort op de sneltoets om de taak te starten; Tijdens de werking kunt u met de sneltoets de weergave-informatie in de onderste helft van het scherm omschakelen, dit zijn celspanning, interne celweerstand en loopgegevens, de celspanning en interne weerstand kunnen alleen worden weergegeven in de modus van gebalanceerd opladen (2 minuten)
3. Wanneer de oplaadtaak wordt uitgevoerd, drukt u kort op de sneltoets om het menu "Adjust Task" (Taak aanpassen (Nederlandse vertaling)) te openen, past u de laadstroom aan, houdt u de CH-toets lang ingedrukt om de huidige taak te stoppen;
4. Geniet ervan.

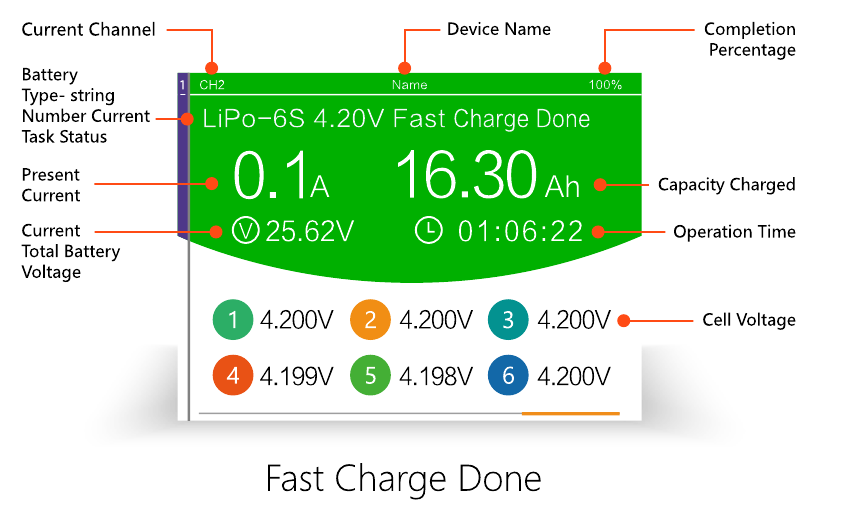

Eenvoudige bediening status snel opladen voltooid

1. Wanneer het opladen is voltooid, is het celspanningsverschil minder dan 20 mV, wordt snel opladen voltooid weergegeven; (druk op de sneltoets om de taak te stoppen voordat u de batterij verwijdert)
2. Houd de CH-toets lang ingedrukt om de huidige taak te stoppen;
3. Druk kort op de CH-toets om het door u gekozen kanaal weer te geven.

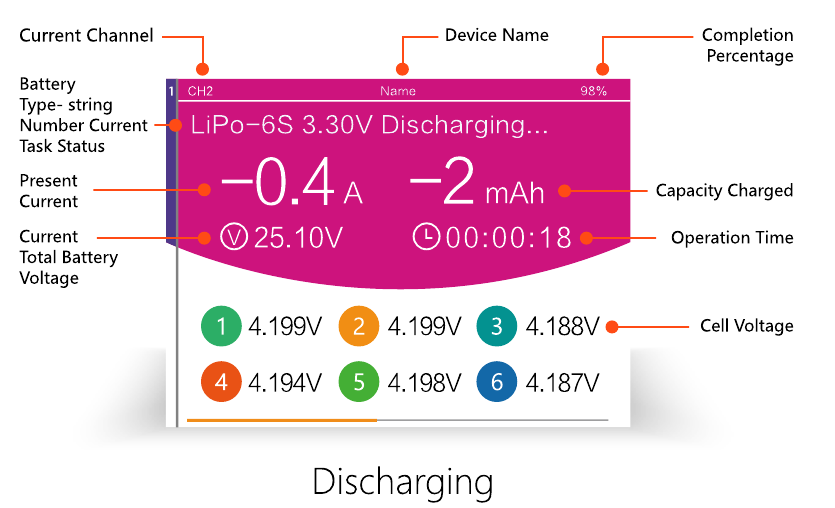

Eenvoudige bediening ontlaadstatus

1. Sluit de voeding aan op de AC- of DC-poort van de lader en wacht tot het systeem de zelftest heeft voltooid. sluit de batterij aan op de lader in de stand-by interface;
2. Na het selecteren van het bijbehorende kanaal, drukt u kort op de sneltoets om het menu "Task Settings" (Taakinstellingen (Nederlandse vertaling)) te openen, stelt u de taak in op "Discharge" (Ontladen (Nederlandse vertaling)), past u de taakparameters aan en drukt u kort op de sneltoets om de taak te starten; Tijdens de werking kunt u met de sneltoets de weergave-informatie in de onderste helft van het scherm omschakelen, dit zijn celspanning en loopgegevens, de celspanning en interne weerstand kunnen alleen worden weergegeven in de modus van gebalanceerd opladen.
3. Wanneer de ontlaadtaak wordt uitgevoerd, drukt u kort op de sneltoets om het menu "Adjust Task" (Taak aanpassen (Nederlandse vertaling)) te openen, past u de ontlaadstroom aan, houdt u de CH-toets lang ingedrukt om de huidige taak te stoppen;
4. Geniet ervan.

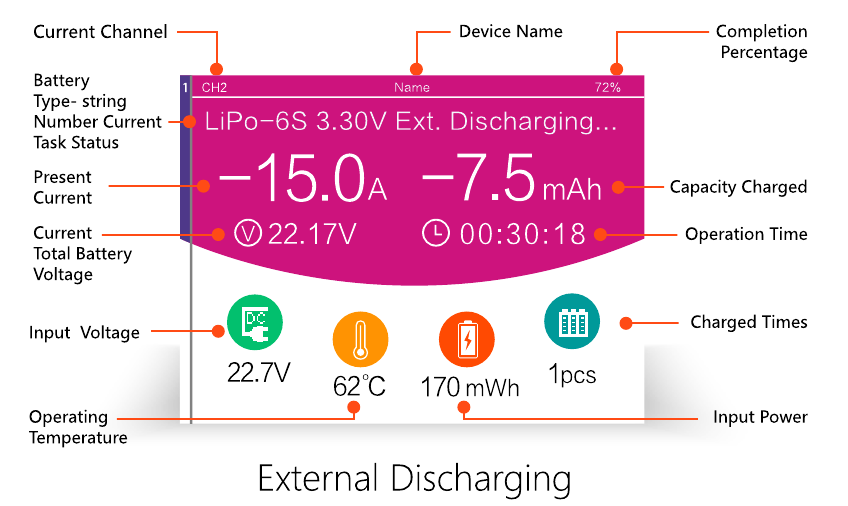

Eenvoudige bediening status extern ontladen

1. Sluit de batterij, die ontladen gaat worden, aan op de ingangseinden (DC-poort) van de lader en wacht tot het systeem zijn zelftest heeft voltooid, sluit vervolgens in de stand-by interface de high-power weerstandsbelasting aan op de uitgangseinden van de lader;
2. Na het selecteren van het bijbehorende kanaal, drukt u kort op de sneltoets om het menu "Task Settings" (Taakinstellingen (Nederlandse vertaling)) te openen, stelt u de taak in op "Ext. discharge" (Ext. ontladen (Nederlandse vertaling)), past u de taakparameters aan en drukt u kort op de sneltoets om de taak te starten;
3. Wanneer de Ext. ontlaadtaak wordt uitgevoerd, drukt u kort op de sneltoets om het menu "Adjust Task" (Taak aanpassen (Nederlandse vertaling)) te openen, past u de Ext. ontlaadstroom aan, houdt u de CH-toets lang ingedrukt om de huidige taak te stoppen;
4. Geniet ervan.

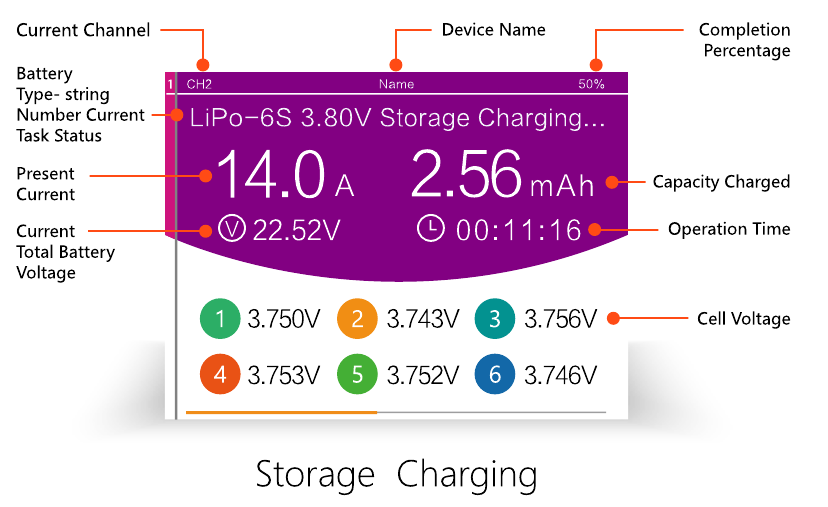

Eenvoudige bediening status opslag opladen

1. Sluit de voeding aan op de AC- of DC-poort van de lader en wacht tot het systeem de zelftest heeft voltooid. sluit de batterij aan op de lader in de stand-by interface;
2. Na het selecteren van het bijbehorende kanaal, drukt u kort op de sneltoets om het menu "Task Settings" (Taakinstellingen (Nederlandse vertaling)) te openen, stelt u de taak in op "Storage" (Opslag (Nederlandse vertaling)), past u de taakparameters aan en drukt u kort op de sneltoets om de taak te starten; Tijdens de werking kunt u met de sneltoets de weergave-informatie in de onderste helft van het scherm omschakelen, dit zijn celspanning en loopgegevens, de celspanning en interne weerstand kunnen alleen worden weergegeven in de modus van gebalanceerd opladen.
3. Wanneer de opslagtaak wordt uitgevoerd, drukt u kort op de sneltoets om het menu 'Adjust Task" (Taak aanpassen (Nederlandse vertaling)) te openen, past u de opslagstroom aan, houdt u de CH-toets lang ingedrukt om de huidige taak te stoppen;
4. Geniet ervan.

Eenvoudige bediening van de balansstatus

1. Sluit de voeding aan op de AC- of DC-poort van de oplader en wacht tot het systeem de zelftest heeft voltooid; sluit de batterij aan op de oplader in de stand-by interface;
2. Nadat u het bijbehorende kanaal hebt geselecteerd, drukt u kort op de snelkeuzetoets om het menu "Task Settings" (Taakinstellingen) te openen, stelt u de taak in op "Balance" (Balans), past u de taakparameters aan en drukt u kort op de snelkeuzetoets om de taak te starten; Tijdens de bewerking kunt u met de snelkeuzetoets de weergave-informatie in de onderste helft van het scherm wijzigen, dit zijn de celspanning en de bedrijfsgegevens. De celspanning en interne weerstand kunnen alleen worden weergegeven in de modus voor balancerend opladen.
3. Wanneer de balanstaak wordt uitgevoerd, drukt u kort op de snelkeuzetoets om het menu "Adjust Task" (Taak aanpassen) te openen, hiermee wordt de balansstroom aangepast. Houd de CH-toets lang ingedrukt om de huidige taak te stoppen;
4. Geniet ervan.

Probleemoplossing

• Fout bij de verwerking tijdens "System self-checking" (Systeem zelftest): wanneer de oplader de systeem zelftest uitvoert, zal het aansluiten van de uitgangspoort op de batterij een zelftestfout veroorzaken. Op dat moment moet de batterij worden verwijderd en 5 seconden worden gewacht voordat opnieuw wordt geprobeerd. Steek de DC-poort batterij niet in tijdens de System self-checking (Systeem zelftest). Wacht tot de zelftest is voltooid voordat u andere bewerkingen uitvoert.
• Afhandeling van batterijaansluitingsfout: Sluit de batterij opnieuw aan en zorg ervoor dat alle verbindingen betrouwbaar contact maken. Als het foutbericht wordt herhaald, controleer dan de metalen delen van de batterij-interface op oxidatie of verbranding die een goed contact beïnvloedt.

Veiligheidstips

Laad/bewaar de volgende soorten batterijen niet op:

• Batterijen van verschillende fabrikanten, verschillende modellen, verschillende types of verschillende capaciteit
• Niet-oplaadbare batterij (kan een explosie veroorzaken)
• Batterij van een niet-herkend type of onbekende parameter
• Batterij met speciale vereisten voor oplaadtechnologie
• Batterij die beschadigd of defect is
• Batterij met ingebouwd gecombineerd circuit of beveiligingscircuit
• Een batterij die in een ander apparaat is geïnstalleerd of is aangesloten op andere componenten
• Oplaadbare batterij die geschikt is voor het dragen van stroom van deze oplader zonder bevestiging van de fabrikant

Veiligheidsopmerkingen

Lees voordat u de oplader voor de eerste keer gebruikt de details in de "Safety Notes" (Veiligheidsopmerkingen). Zorg ervoor dat u deze oplader veilig en correct gebruikt.

BRANDGEVAAR!

GEBRUIK DE OPLADER NOOIT ZONDER TOEZICHT!

• Lees de volledige instructies zorgvuldig door voordat u de oplader gebruikt;
• Zorg ervoor dat de oplader tijdens gebruik uit de buurt van hitte en een vochtige omgeving wordt gehouden, let op ventilatie en warmteafvoer, en plaats deze uit de buurt van brandbare materialen;
• Laat het kind de oplader niet bedienen. Laat de oplader niet werken zonder uw aandacht;
• Stel de batterij laad- en ontlaadparameters correct in, verkeerde instellingen kunnen tot ongevallen leiden;
• Het niet opvolgen van de veiligheidsprocedures kan leiden tot materiële schade of persoonlijk letsel;
• Als de bediening niet correct is, lopen de oplader en de batterij een ernstig brandrisico;
• Koppel na gebruik de ingangsstroom los en verwijder de batterij zo snel mogelijk;
• Wijzig of demonteer de oplader niet. Plaats de oplader of batterij tijdens gebruik niet in de buurt van ontvlambare objecten. Niet opladen of ontladen op het tapijt, papier, plastic producten, vinyl, leer, hout, of opladen of ontladen in het vliegtuigmodel of in de auto.
• Plaats de oplader niet binnen het bereik van kinderen.
• Laat geen draden of andere geleidende objecten in de oplader vallen.
• Zorg ervoor dat het batterijtype en de parameters correct zijn geselecteerd. Als u de verkeerde kiest, kan dit niet alleen de batterij beschadigen, maar kan het ook gevaarlijk zijn (de lithiumbatterij mag niet te veel worden opgeladen, dit veroorzaakt brand).
• Gebruik geen batterijen van verschillende types, capaciteiten of fabrikanten door elkaar. Probeer geen droge batterij op te laden die niet kan worden opgeladen.
• Laad niet op of ontlaad niet als de batterij lekt, opzwelt, afbladdert, van kleur verandert of vervormd is.
• Overschrijd de maximale laadlimiet die door de batterijfabrikant is gespecificeerd niet. Volg zorgvuldig de instructies en veiligheidsadviezen van de batterijfabrikant.
• Bedek de ventilatoruitlaat op de oplader niet. Gebruik het niet in direct zonlicht, in een afgesloten ruimte of in een omgeving met hoge temperaturen. In deze gevallen kan het temperatuurbeveiligingsmechanisme in de oplader worden geactiveerd, zodat het opladen en ontladen niet normaal kan worden uitgevoerd.

Toevoegen: Verdieping 2, Gebouw 2, Guorun Industrial Park,
Min Zhi, Longhua District, Shenzhen, China
Tel: 0755-28180135
Website: www.hota-exp.com
E-mail: info@hota-exp.com
