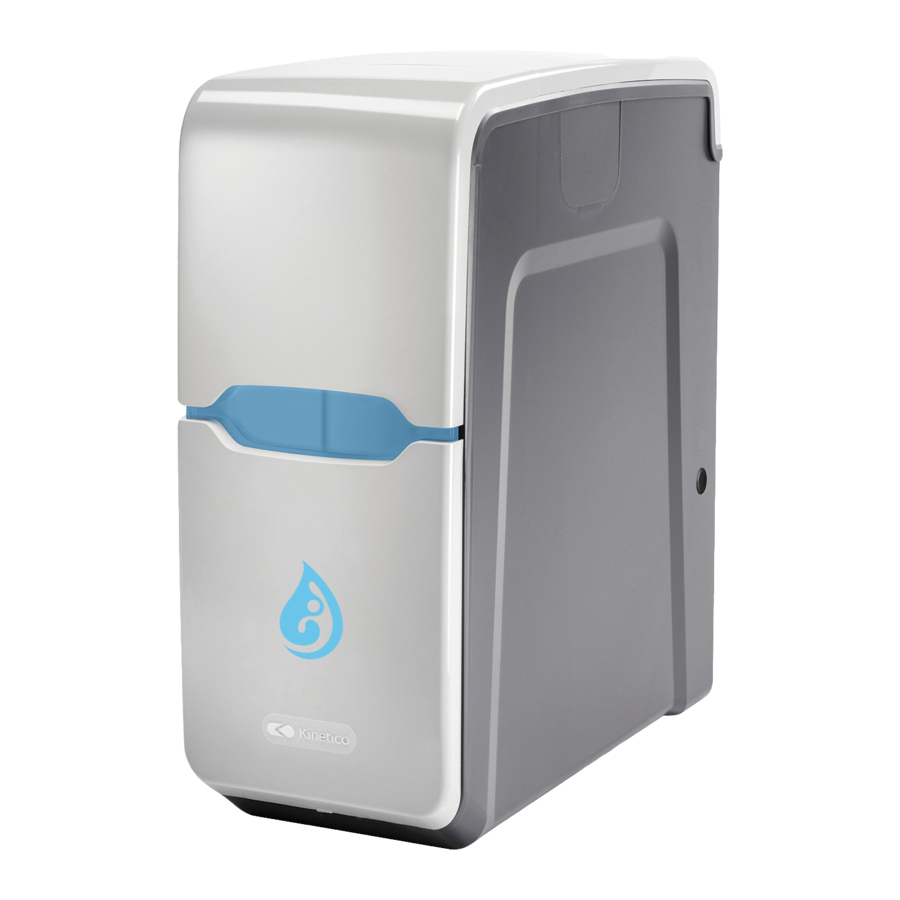

Kinetico premier Compact 2900 0138 Manual

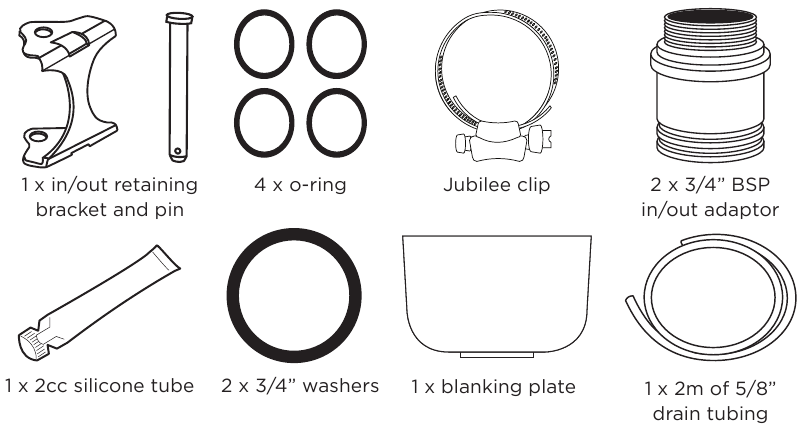

Inhoud van de doos

Identificeer de volgende onderdelen voordat u verdergaat.

Specificaties

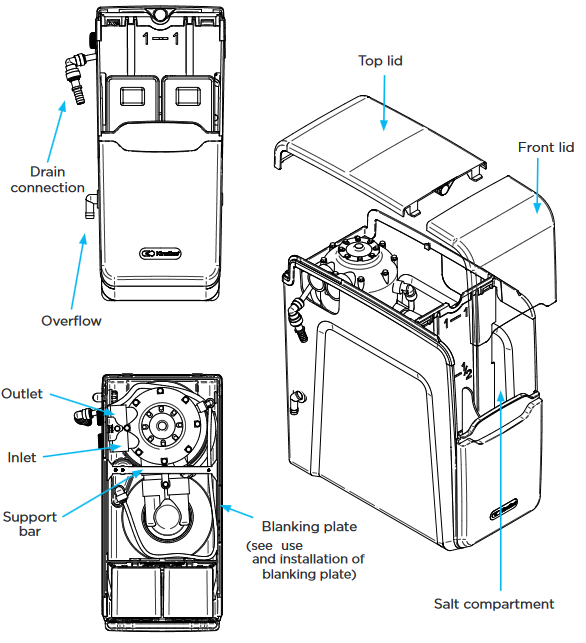

Kennismaken met de waterontharder

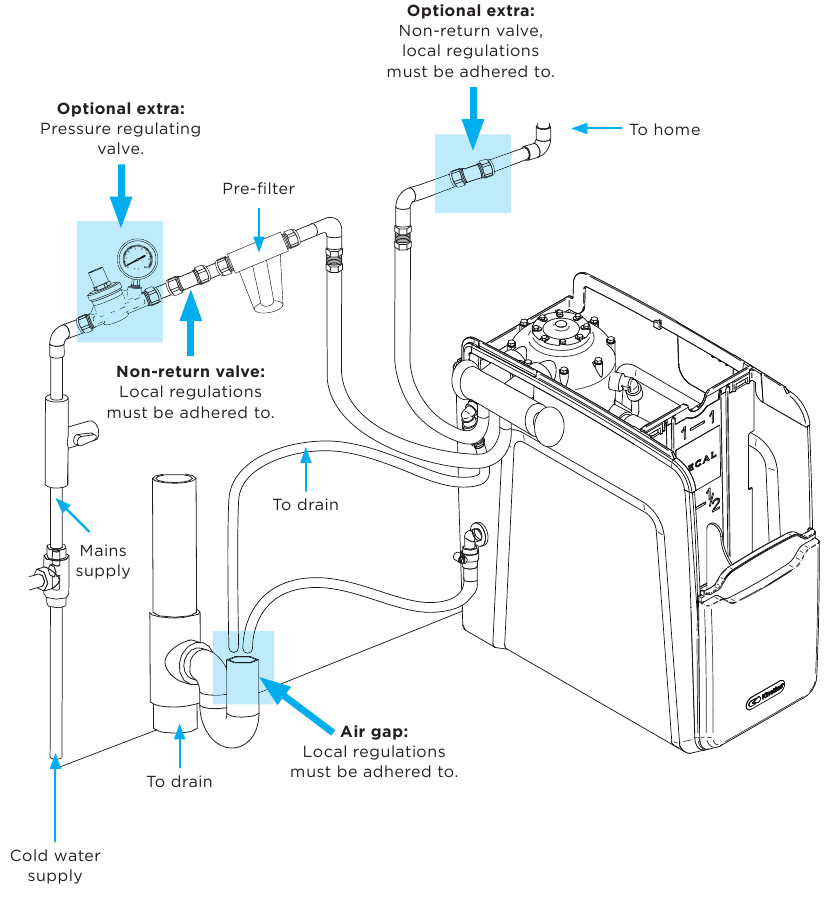

Checklist vóór installatie

Bij het bepalen van de locatie van de waterontharder moet rekening worden gehouden met het volgende:

De installatie zal variëren, maar moet bestaan uit:

1. drukregelaar op de watertoevoer naar de waterontharder waar de inkomende druk hoger is dan 6 bar.
2. terugslagklep op de waterleiding naar de waterontharder. Als u een door Kinetico geleverde installatiekit gebruikt, is er een terugslagklep ingebouwd in de inlaat-T-stuk.
3. bypass-samenstelling waarmee de waterontharder van de watertoevoer kan worden geïsoleerd voor onderhoud en service. Dit handhaaft ook de watertoevoer wanneer het systeem is losgekoppeld.
4. afvoerleiding van de waterontharder naar een afvoerpijp via een geschikte luchtspleet. De afvoer moet voldoen aan de lokale sanitaire voorschriften.
5. Een overloop naar een geschikte uitlaat die zichtbaar is.

Zorg ervoor dat u het volgende hebt:

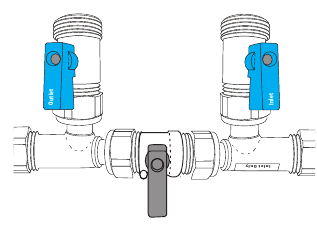

1. Kinetico mengbypass-ventiel plus een enkele terugslagklep.

   Of een manier om een bypass te construeren die bestaat uit: 3 ventielen, T-stukken, Enkele terugslagklep

2. Aansluitingen voor de inlaat en uitlaat, hetzij door middel van flexibele drukbestendige slangen, hetzij door directe leidingen. Aansluitingen op de waterontharder en de Kinetico mengbypass-ventiel zijn 3/4" BSP mannelijke schroefdraadfittingen.
3. 1/2" ID slang voor zowel de overloop als de afvoer.
4. Jubilee-clip voor de afvoerleiding.

Installatie-instructies

1. Locatie bepalen:
   1. Zorg ervoor dat het apparaat op een vlakke ondergrond kan worden geplaatst.
   2. Als er zand, slib of troebelheid in de watertoevoer aanwezig is, moet er een voorfilter worden geïnstalleerd vóór de waterontharder.

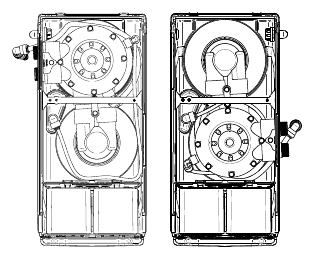

      Let op: Voor een eenvoudige installatie kan de ontharder worden geïnstalleerd met de aansluitingen aan de linker- of rechterkant van de kast door de onderdelen om te draaien.

2. Blinde plaat plaatsen:
   Plaats de blinde plaat in de uitlaat die niet in gebruik is.
   Til omhoog in de positie en laat de plaat vervolgens in de sleuf zakken.

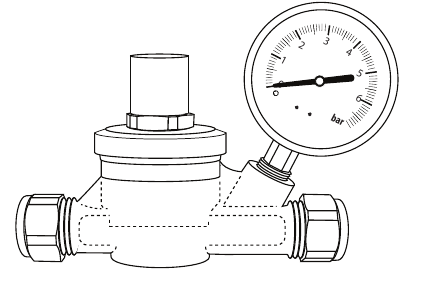

3. Waterdruk testen:
   Test de inkomende druk op het apparaat. Een drukregelventiel is vereist als de druk hoger is dan 6 bar.

4. Installeren:
   Sluit de leidingen aan zoals nodig om een bypass-samenstel te plaatsen, h 105 mm x b 194 mm x d 80 mm.

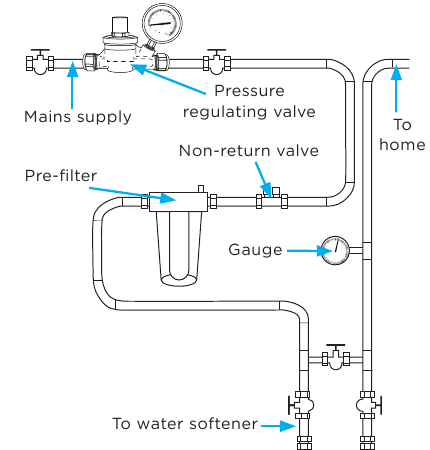

   Of breng een bypass-installatie tot stand op basis van het volgende diagram.


Soldeer geen fitting terwijl deze is aangesloten op de unitadapters.
Tijdens het installatieproces moet er op worden gelet dat soldeer en flux niet in contact komen met de componenten.

5. Spoelen:
   Nadat het leidingwerk is voltooid, maar voordat het op de waterontharder wordt aangesloten, spoelt u zowel de inlaat- als de uitlaatleiding en laat u het water eventueel vuil wegspoelen.
6. Karton verwijderen:
   Zorg ervoor dat al het karton uit de binnenkant van de ontharder is verwijderd.
   1. Verwijder de bovenklep en de steunbalk.
   2. Verwijder voorzichtig de twee stukken karton en plaats de steunbalk en het deksel terug.
7. Inlaat/uitlaat-aansluiting monteren:
   Raadpleeg de afzonderlijke installatie-instructies bij gebruik van de Kinetico mengbypass-klep. Houd er rekening mee dat de oriëntatie van de klep bepaalt welke aansluiting als inlaat wordt gebruikt. Of volg de onderstaande procedure:

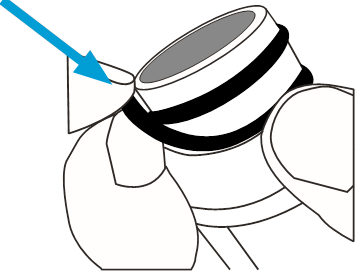

   1. Plaats 2 o-ringen op elke in/uit-adapter en smeer ze vervolgens in met het meegeleverde siliconenvet.

   2. Sluit de inlaat-/uitlaatadapters aan op de toevoer- en retourslangen en vergeet niet de ringen te gebruiken.
   3. Installeer adapters in de in-/uit-poorten van de regelklep en zorg ervoor dat ze in de juiste poorten worden geplaatst (zie de stroompijlen op de klep ter referentie).
   4. Bevestig de bevestigingsbeugel en -pen aan de regelklep.
8. Afvoerleiding aanleggen:
   1. Leg een afvoerleiding naar een afvoerpunt en controleer op eventuele verstoppingen of mogelijke knikken.
      VOLG DE PLAATSELIJKE SANITAIRE VOORSCHRIFTEN.

   2. Schuif de roestvrijstalen slangklem op de afvoerleiding voordat u de afvoerleiding op het apparaat aansluit.
   3. Duw de afvoerleiding op de geribbelde fitting en draai de slangklem stevig vast.

Let op:
Afvoerleidingen mogen niet meer dan 2,4 m omhoog lopen of in totaal meer dan 9 m bedragen. De afvoerleiding mag niet worden beperkt of geknikt.

Beoordeling

1. Druk:
   Als er een drukregelventiel is gemonteerd, zorg er dan voor dat deze correct is ingesteld op 6 bar.
2. Afvoerleiding:
   Zorg ervoor dat de afvoerleiding stevig is bevestigd, geen vernauwingen of knikken vertoont, een luchtspleet gebruikt en volledig voldoet.
3. Overloop:
   Zorg ervoor dat de overloop geen knikken vertoont, stevig is bevestigd en dat het water met zwaartekracht weg kan vallen.
4. Inlaat/uitlaat-aansluitingen:
   Zorg ervoor dat de slangen/leidingen stevig zijn bevestigd met behulp van de meegeleverde ringen en stevig op hun plaats worden gehouden met behulp van de bevestigingsbeugel en -pen.

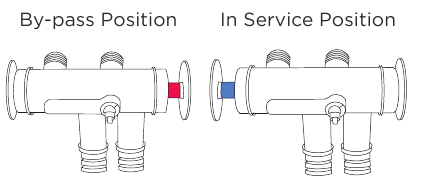

5. Bypass-samenstel:
   Zorg ervoor dat de assemblage zich in de "bypass"-positie bevindt.


Instructies voor inbedrijfstelling

1. Onder druk brengen:
   Terwijl het water naar het pand is hersteld, beweegt u de assemblage langzaam naar de "in bedrijf"-positie. Er kan water naar de afvoer lopen totdat het apparaat volledig onder druk staat.
2. Vul de zoutbak met water:
   Laat de zoutbak vollopen met water totdat de zoutklep sluit. Het waterniveau moet ongeveer 25 mm boven de roosterplaat liggen. TIP: Raadpleeg het gedeelte "Nuttige informatie" als de kast niet met water wordt gevuld.

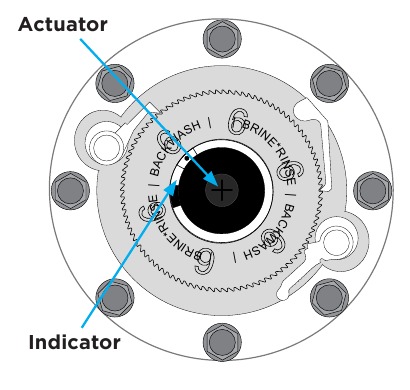

3. Een terugspoeling initiëren:


1. Gebruik een kruiskopschroevendraaier, duw de actuator omlaag en draai LANGZAAM MET DE KLOK MEE totdat de indicatiepunt de letter W bereikt in het woord "BACKWASH" op de transparante dop.
2. U hoort een stroom van water en lucht naar de afvoer gaan.
3. Wanneer de cyclus is voltooid (ongeveer 4 minuten), herhaalt u de procedure, draait u de indicatorpunt naar de volgende terugspoelcyclus en laat u deze voltooien (ongeveer 4 minuten).

4. Zout toevoegen:
   Voor het gemak is de waterontharder ontworpen voor zowel blok- als tablet-/pelletzout.

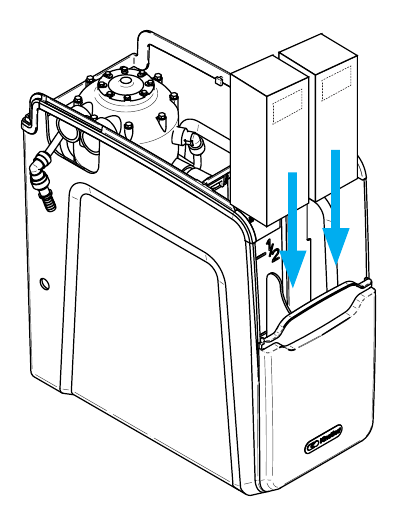

   Blokzout:
   Om zoutblokken te gebruiken, plaatst u ze eenvoudigweg in het zoutcompartiment met de inkepingen naar voren gericht.

   Tablet- en pelletzout:
   Giet het gewoon in het zoutcompartiment.

   Gebruik alleen zout dat is vervaardigd voor gebruik in waterontharders. Gebruik geen steenzout of korrelzout in uw systeem. Ze bevatten onzuiverheden die de prestaties kunnen belemmeren en de beperkte garantie ongeldig kunnen maken.

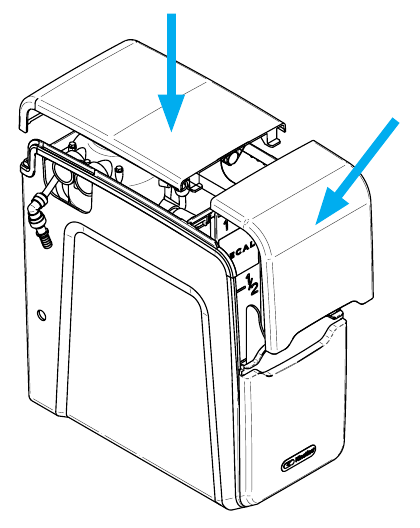

5. Plaats het deksel:
   Plaats de deksels terug en controleer het leidingwerk op eventuele lekken. De installatie is nu voltooid.


Nuttige informatie

1. Moet er water in het zoutcompartiment aanwezig zijn?
   Ja, het is normaal om water te zien op een niveau van 25 mm boven het zoutrooster. Als er geen water tot dit niveau aanwezig is:

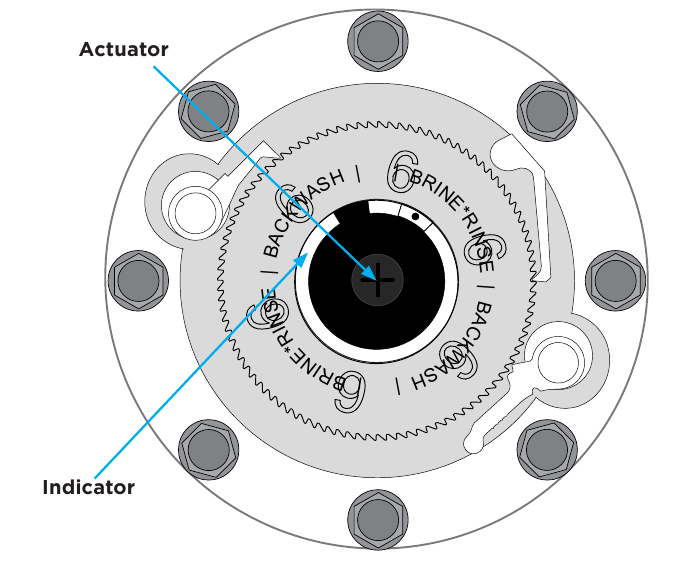

   1. Vul het zoutreservoir met water tot het niveau 25 mm boven het zoutrooster is. Voer vervolgens een handmatige regeneratie uit.
   2. Om handmatig te regenereren met een kruiskopschroevendraaier, drukt u de actuator omlaag en draait u LANGZAAM ALLEEN MET DE KLOK MEE totdat de actuatorlip het indicatorpunt naar het woord "BRINE" heeft verplaatst.
   3. U hoort een stroom van water en lucht naar de afvoer gaan.
   4. Wanneer het vat zijn cyclus heeft voltooid (ongeveer 12 minuten), herhaalt u de procedure, verplaatst u het indicatorpunt naar het woord "BRINE" in de volgende sectie en laat u voltooien (ongeveer 12 minuten).

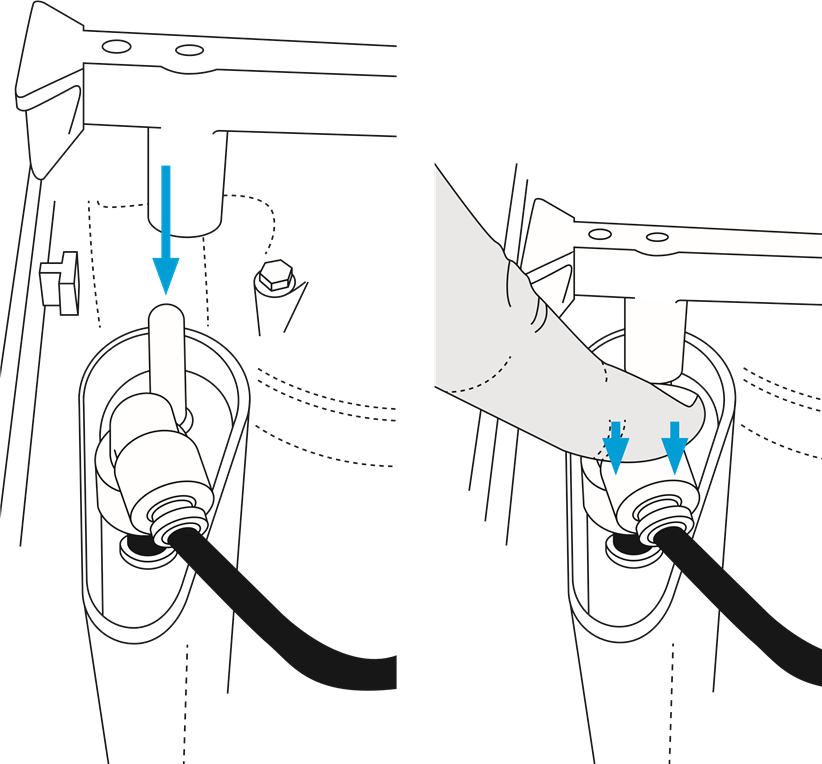

2. Hoe corrigeer ik het waterniveau als het hoger is dan de aanbevolen 25 mm boven het zoutrooster?
   Controleer of de pekelklep correct op zijn plaats wordt gehouden door de steunbalk en stevig op de basis van de kast zit.

3. Waarom ervaar ik wisselende hardheidsniveaus?
   De ontharder levert onmiddellijk zacht water; totdat leidingwater uit de leidingen, opslagtanks en het warmwatersysteem is verplaatst, zult u echter verschillende hardheidsgraden ervaren.
   Afhankelijk van uw watersysteem en waterverbruik kan het enkele weken duren voordat dit is opgelost.
   Het is ook raadzaam om te controleren of de bypass-klep gesloten is als u de Kinetico meng-bypass-klep niet gebruikt.

Veiligheidsinformatie

Lees alle informatie zorgvuldig door voordat u de waterontharder installeert en gebruikt.

Gekwalificeerde installateur

Kinetico adviseert de installatie te laten uitvoeren door een gekwalificeerde installateur. Als het systeem niet volgens de instructies wordt geïnstalleerd, kan de beperkte garantie vervallen.

Waterdruk

Niet installeren als de toevoerwaterdruk hoger is dan 6 BAR (87 psi), tenzij er een geschikte drukregelklep op de watertoevoer van de ontharder is geïnstalleerd.

Watertemperatuur

Installeer de Kinetico ontharder niet in een ruimte waar de watertemperatuur hoger kan zijn dan 24 °C of waar de unit kan bevriezen. Vriestemperaturen beschadigen het systeem.

Overloop

Waar een kastoverloop schade kan veroorzaken, moet u een slang van 1/2" I.D. installeren op de slangpilaaraansluiting op de kast en naar een geschikte uitlaat leiden die zichtbaar is en de overloop kan opvangen (d.w.z. door de buitenmuur).
Zorg ervoor dat de slang niet hoger komt dan de slangpilaaraansluiting, omdat het water wegstroomt door de zwaartekracht.

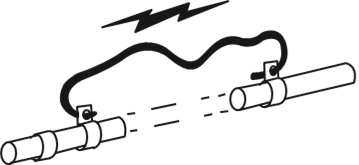

Koperen/plastic leidingen

Waar koperen/plastic leidingen worden gebruikt, adviseert Kinetico om de wettelijke vereisten na te leven om ervoor te zorgen dat er een adequate aardverbinding is.

Beoogd gebruik

Niet bedoeld voor het behandelen van water dat microbiologisch onveilig is of water van onbekende kwaliteit, zonder adequate desinfectie voor of na het systeem.

Voldoen aan voorschriften

U moet ervoor zorgen dat de installatie voldoet aan de lokale sanitaire voorschriften en regelgeving. Opmerking: raadpleeg de afzonderlijke instructies voor belangrijke WQA-certificeringsinformatie.

Sanitair schema

Raadpleeg het sanitair schema voordat u met de installatie begint.
