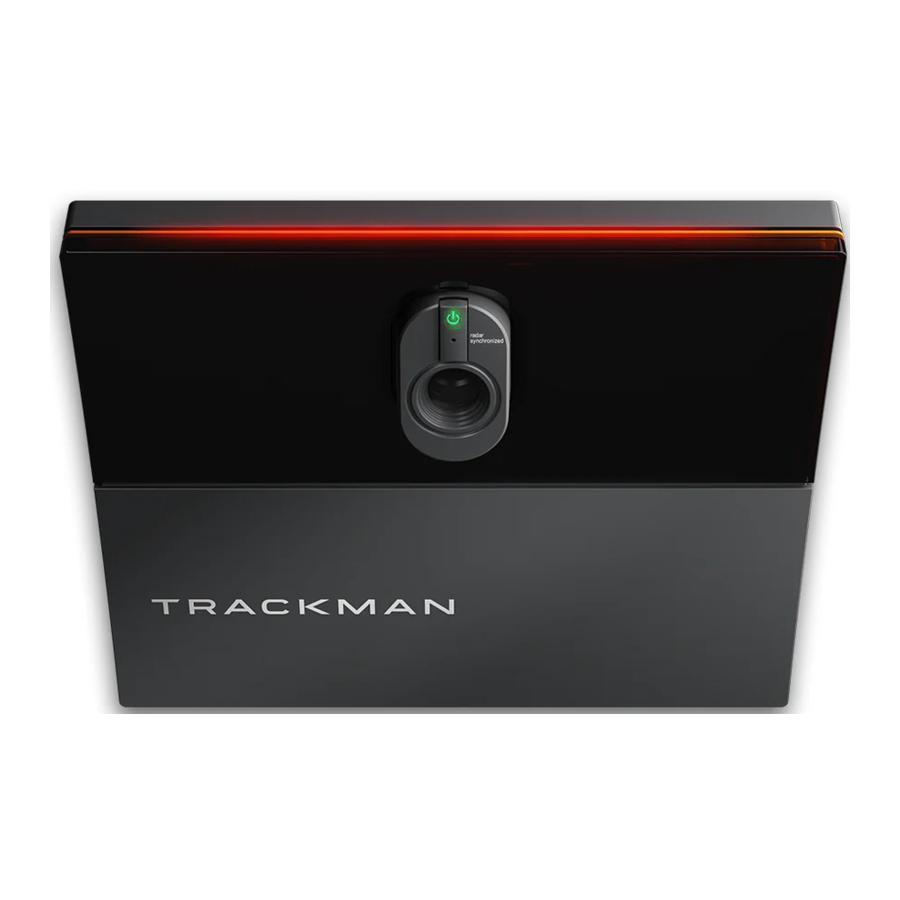

TrackMan iO Handleiding

AAN DE SLAG

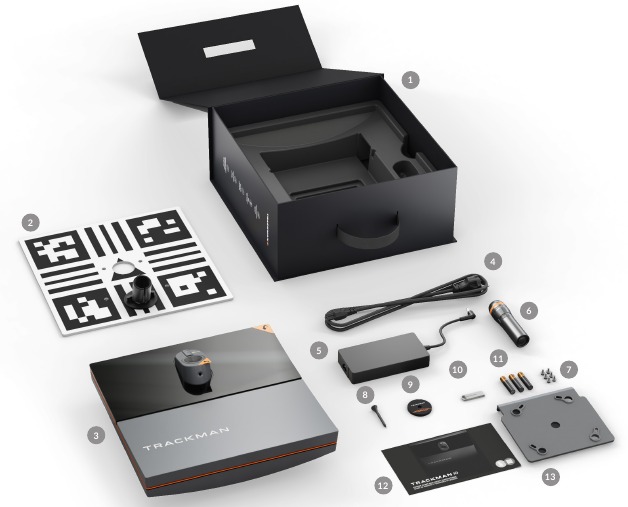

INHOUD VAN DE VERPAKKING

1. Trackman iO box
2. Kalibratiebord
3. Trackman iO met beschermfolie en montageplaat
4. Stroomkabel (landspecifiek)
5. Stroomadapter
6. Zaklamp
7. 4 stuks M6 12 mm schroeven voor VESA 100x100 bevestiging (NIET inbegrepen) plus 2 stuks reserveschoeven
8. T-stuk
9. T-stuk marker
10. USB-stick (bevat veiligheids- en conformiteitsgids, installatie-instructies en software)
11. 3 stuks AAA-batterij
12. Inhoud van de verpakking en veiligheidsinstructies
13. Plafondbeugel (bevestigd aan Trackman iO)

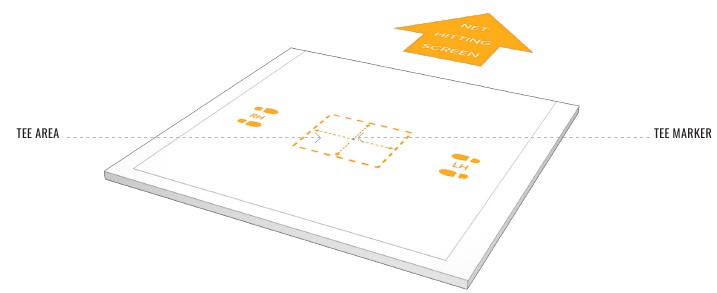

DEFINITIES

LH: Links
RH: Rechts
Target point: Een punt of lijn die de gewenste richtrichting aangeeft.
TPS: Trackman Performance Studio (PC Software) instelbare drop pole/bracket (verstelbare paal/beugel)

BENODIGDE APPARATUUR (NIET INBEGREPEN):

• Ladder
• Pen of potlood
• Draagbare boormachine met boorkoppen die geschikt zijn voor het plafondoppervlak
• 4 stuks 4 mm x 30 mm schroeven die geschikt zijn voor het plafondoppervlak
• 4 stuks 6 mm x 35 mm pluggen (muurankers)
• Deken of handdoek
• Ethernetkabel (minimaal Cat6/afgeschermd)
• 2 golfclubs of uitlijningsstokken.
• Schroevendraaier (kies standaard of Phillips op basis van de schroeven die u gebruikt)
• Waterpas

Als u uw Trackman iO niet rechtstreeks aan het plafond bevestigt met behulp van de bijgevoegde plafondbeugel, hebt u extra apparatuur nodig:

• VESA-bevestiging (100x100, met draaikoppeling en verstelbare drop pole/bracket)

• Schietlood (of laserwaterpas, of heavy-duty rolmaat)

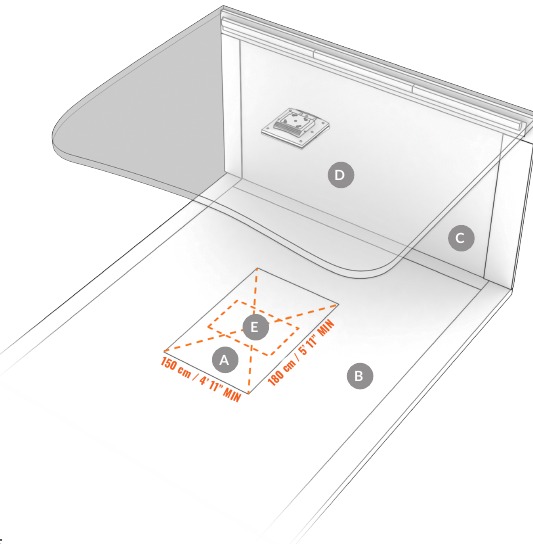

DE RUIMTE

1. SLAGVLAK Moet groen van kleur zijn. Het midden van het SLAGVLAK moet ook het midden van het T-STUKGEBIED zijn
2. VLOEROPPERVLAK
3. SLAGSCHERM
4. PLAFONDOPPERVLAK
5. T-STUKGEBIED 60 x 40 cm / 2'x 16" U kunt slagen slaan vanuit dit T-STUKGEBIED, waarvan het midden wordt aangegeven door de T-stuk marker

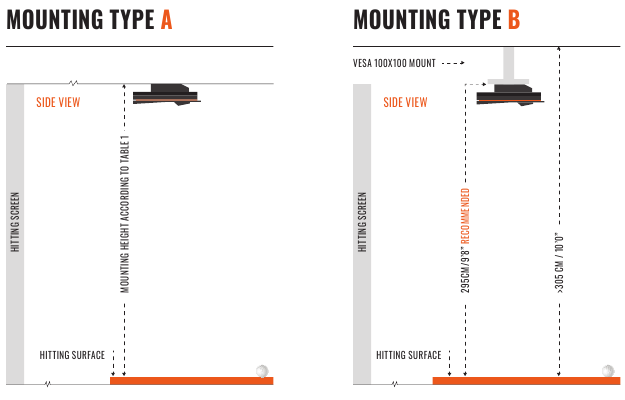

MONTAGE TYPES

1. Directe plafondmontage

• Zie de sectie voor het installatieproces van montagetype A

2. VESA-bevestiging (100x100, met draaikoppeling en verstelbare paal/beugel)

• Zie de sectie voor het installatieproces van montagetype B

Om een functioneel systeem te garanderen, selecteert u een montagetype voor het installeren van uw Trackman iO:

• Gebruik montagetype A (directe plafondmontage) wanneer de afstand tussen het SLAGVLAK en het PLAFONDOPPERVLAK tussen 285 cm / 9'4" – 305 cm / 10'0" is, zoals vermeld in de ruimtevereisten.
• Als de afstand tussen het SLAGVLAK en het PLAFONDOPPERVLAK groter is dan 305 cm / 10'0", gebruikt u montagetype B VESA-bevestiging met verstelbare paal/beugel ingesteld op de aanbevolen montagehoogte van 295 cm / 9'8".

Welk montagetype u ook kiest, het PLAFONDOPPERVLAK en de vloer moeten beide waterpas zijn. Het installeren van uw Trackman iO op een PLAFONDOPPERVLAK dat niet waterpas is, beïnvloedt de prestaties.

RUIMTEVEREISTEN

• Bovenkant van SLAGVLAK tot montagehoogte (d.w.z. waar Trackman iO is bevestigd aan het PLAFONDOPPERVLAK of VESA-bevestiging

Tabel 1 Montagehoogte van Trackman iO

• T-STUK MARKER positie tot SLAGSCHERM of net. (Aanbevolen minimumafstand)

INSTALLATIE TYPES

1. Projector en SLAGSCHERM installatie

• Afbeelding geprojecteerd op SLAGSCHERM voor de speler.

2. PC-scherm en net installatie

• Afbeelding weergegeven op een aparte monitor uit de buurt van het net.

Beide montage types kunnen worden gebruikt voor beide installatie type A of B.

INSTALLATIE MONTAGE SETUP

VEREISTEN

Houd de beschermfolie op uw Trackman iO en plaats de stroomkabel pas wanneer dit wordt aangegeven.

MONTAGE TYPE A

INSTALLATIEPROCES

1. Plaats de T-stuk marker op de gewenste T-stuk/balpositie op het SLAGVLAK op minstens 250 cm/8'2" van het SLAGSCHERM/net. Als uw SLAGVLAK dit toelaat, gebruikt u het meegeleverde T-stuk om de positie van de T-stuk marker te bevestigen.

   Verwijder de T-stuk marker niet totdat het volledige installatieproces is voltooid.
2. Installeer de 3 AAA-batterijen in de zaklamp en zet deze aan.

   Kijk niet rechtstreeks in de lichtbundel.

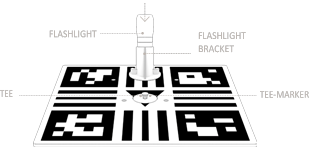

3. Duw het achterste uiteinde van de zaklamp in de zaklampbeugel van het kalibratiebord totdat deze stopt.

4. Zet het kalibratiebord op het SLAGVLAK met de T-stuk marker die u in stap 1 in het midden hebt geplaatst. De kant met de zaklamp moet naar het SLAGSCHERM/net gericht zijn.
   Gebruik twee golfclubs of uitlijningsstokken aan elke kant van het kalibratiebord om het kalibratiebord uit te lijnen met het gewenste doel op het SLAGSCHERM/net.
   Het doel is meestal het verticale midden van het net.

   De zaklampstraal geeft nu aan waar uw Trackman iO op uw PLAFONDOPPERVLAK moet worden geplaatst.
5. Klim op de ladder en gebruik de pen/potlood om een "X" te tekenen op het PLAFONDOPPERVLAK in het midden van de zaklampstraal.

   Laat een persoon helpen door de ladder ter beveiliging te ondersteunen.


6. Pak nu het kalibratiebord/de zaklamp van de vloer en draai het om zodat het patroon naar de vloer is gericht.
   Houd het kalibratiebord tegen het PLAFONDOPPERVLAK zodat de X die u in stap 5 hebt getekend in het middelste gat is gepositioneerd. Zorg ervoor dat het kalibratiebord evenwijdig is aan het SLAGSCHERM/net. De T-stuk marker die u in stap 1 hebt geplaatst moet zich in het midden van de zaklampstraal bevinden.

   Verwijder de T-stuk marker pas wanneer dit wordt aangegeven.

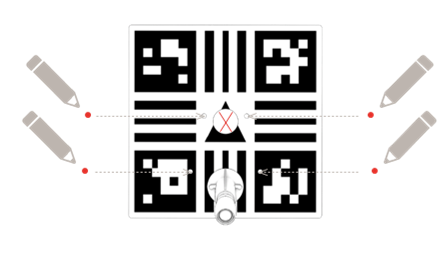

7. Gebruik de pen/potlood om de vier montagegaten in het kalibratiebord op het PLAFONDOPPERVLAK te markeren.

8. Verwijder het kalibratiebord van het PLAFONDOPPERVLAK en zet de zaklamp uit.
9. Kies de juiste boor maat voor uw pluggen/muurankers en boor vier gaten. (bijv. betonnen plafond)
10. Plaats een plug/muuranker in elk van de geboorde gaten.

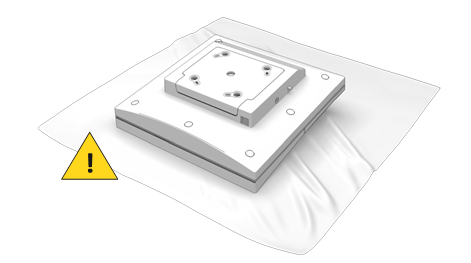

11. Plaats uw Trackman iO voorzichtig op een deken of handdoek met de achterkant van het apparaat naar boven.


    Verwijder de beschermfolie op de voorkant pas wanneer dit wordt aangegeven.

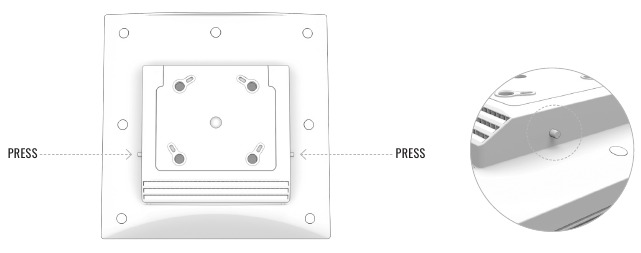

12. Verwijder de plafondbeugel van de achterkant van uw Trackman iO door tegelijkertijd op de twee ontgrendelknoppen/pinnen aan elke kant van de beugelbehuizing te drukken.

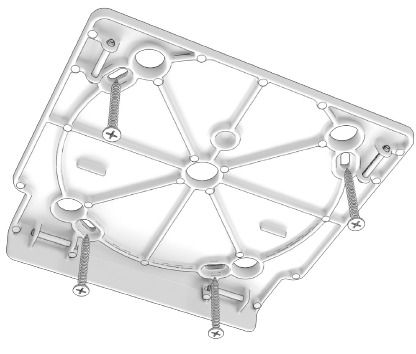

13. Monteer de plafondbeugel op het PLAFONDOPPERVLAK met behulp van vier schroeven en de pilvormige sleuven. Voordat u de schroeven aandraait, past u de beugel indien nodig aan om ervoor te zorgen dat deze parallel aan het SLAGSCHERM/net is gemonteerd. Draai de schroeven niet te vast aan.

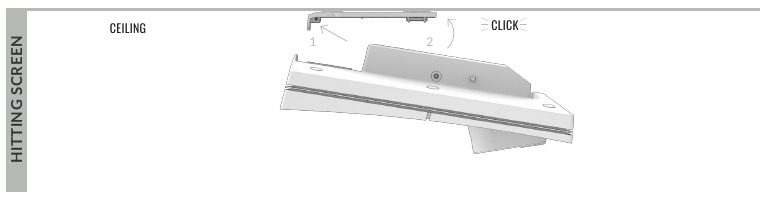

14. Monteer uw Trackman iO met beide handen door deze in een hoek naar de plafondbeugel te heffen en deze lichtjes op zijn plaats te duwen totdat u een klik hoort. Laat het apparaat niet los voordat u zeker weet dat het slot is ingeschakeld.


15. Nu is het tijd om de installatie te voltooien. Ga verder naar de sectie "Uw Trackman iO inschakelen".

MONTAGE TYPE B

INSTALLATIEPROCES

VOORDAT U BEGINT: De volgende stappen laten zien hoe u uw favoriete tee-marker-locatie gebruikt om de juiste positie van de VESA-bevestiging (100x100) op het PLAFONDOPPERVLAK te bepalen. Voor het beste resultaat moet de verstelbare paal/beugel op de VESA-bevestiging worden ingesteld op de aanbevolen montagehoogte van 295 cm / 9'8". Lees deze instructies zorgvuldig door en controleer uw metingen om er zeker van te zijn dat ze binnen de richtlijnen vallen.

AANBEVOLEN: Dit proces kan het beste door twee personen worden uitgevoerd.

1. Plaats de tee-marker op de gewenste tee-/balpositie op het SLAGOPPERVLAK op minstens 250 cm / 8'2" van het SLAGSCHERM/net. Als uw SLAGOPPERVLAK dit toelaat, gebruik dan een tee om de positie van de tee-marker vast te zetten.

   Verwijder de tee-marker niet voordat het hele installatieproces is voltooid.
2. Zet de kalibratieplaat op het SLAGOPPERVLAK met de tee-marker in het midden. Gebruik twee golfclubs of uitlijnstokken aan elke kant van de kalibratieplaat om de kalibratieplaat uit te lijnen met het gewenste richtpunt op het SLAGSCHERM/net. Meestal is het richtpunt het verticale midden van het SLAGSCHERM/net.
3. Meet vanaf het midden van de tee-marker 102 cm / 3'4" in de richting van het richtpunt op het SLAGSCHERM/net. Markeer deze plek met een X. Deze plek vertegenwoordigt het midden van de VESA-bevestiging die direct boven het plafond wordt geïnstalleerd.


   Laat iemand helpen door de ladder vast te houden voor de veiligheid.

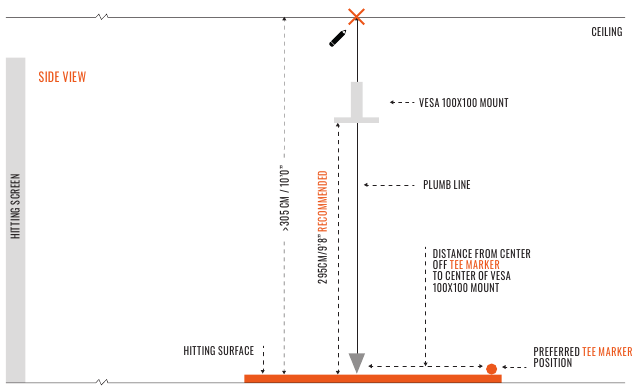

4. Klim nu op de ladder totdat u comfortabel en veilig het PLAFONDOPPERVLAK kunt bereiken. Gebruik een schietlood (zie OPMERKING hieronder) dat zich uitstrekt tussen het PLAFONDOPPERVLAK en het SLAGOPPERVLAK om de plek op het PLAFONDOPPERVLAK te identificeren die zich direct boven de X bevindt die u in stap 3 hebt gemarkeerd. Markeer deze plek op het PLAFONDOPPERVLAK met een X.

OPMERKING: Een schietlood, ook wel een loodlijn genoemd, is een stuk touw of koord met een gewicht aan de onderkant, meestal met een puntige punt. Het wordt gebruikt als verticale referentielijn. U kunt ook een laserwaterpas gebruiken. (Als u geen toegang hebt tot een van deze hulpmiddelen, kunt u een zwaar meetlint gebruiken; houd het uiteinde van het lint tegen het PLAFONDOPPERVLAK en verleng vervolgens de behuizing tot het SLAGOPPERVLAK. Als u deze methode gebruikt, moet u ook een waterpas gebruiken om ervoor te zorgen dat het lint verticaal staat.)

5. Plaats de voet van de VESA-bevestiging op het PLAFONDOPPERVLAK, zodat het midden van de verstelbare paal zich uitstrekt vanaf het midden van de X die u in stap 4 hebt gemarkeerd. Bevestig de voet van de VESA-bevestiging aan het PLAFONDOPPERVLAK volgens de instructies van de fabrikant.
6. Stel de paal op de VESA-bevestiging zo in dat de beugel die aan uw Trackman iO wordt bevestigd, is ingesteld op de aanbevolen montagehoogte van 295 cm / 9'8" zoals weergegeven in Tabel 2 (zie OPMERKING hieronder).

OPMERKING: Tabel 2 toont de relatie tussen de montagehoogte en de juiste positie van de tee-marker op het SLAGOPPERVLAK. Houd er rekening mee dat als de montagehoogte hoger of lager is dan aanbevolen (maar nog steeds binnen de richtlijnen), u de positie van de tee-marker enigszins moet aanpassen. Als uw Trackman iO niet is geïnstalleerd volgens de richtlijnen in Tabel 2, werkt deze mogelijk niet correct.

Tabel 2 Afstand van tee-marker tot het midden van de VESA-bevestiging

Laat iemand u helpen bij het vastdraaien van de 4 stuks M6-schroeven terwijl u de Trackman iO in beide handen houdt.

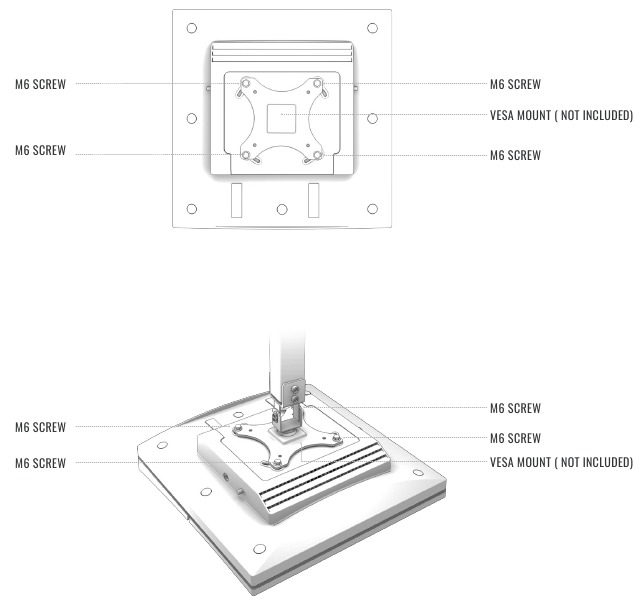

7. Bevestig uw Trackman iO aan de VESA-bevestigingsbeugel met behulp van de meegeleverde 4 stuks M6-schroeven en draai ze vast.


8. Zorg ervoor dat de VESA-bevestiging waterpas is en uw Trackman iO is uitgelijnd met het SLAGSCHERM.

UW TRACKMAN iO INSCHAKELEN

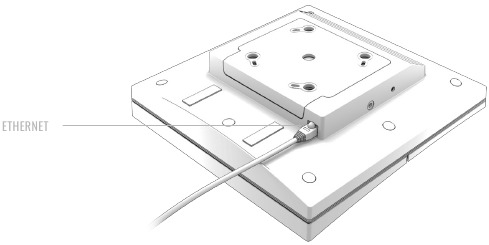

1. Zodra uw Trackman iO stevig is gemonteerd, steekt u de ethernetkabel in de ethernetpoort.


   Als uw Trackman iO direct aan het plafond is gemonteerd, wees dan voorzichtig, want er is beperkte ruimte bij het aansluiten van de ethernetkabel.

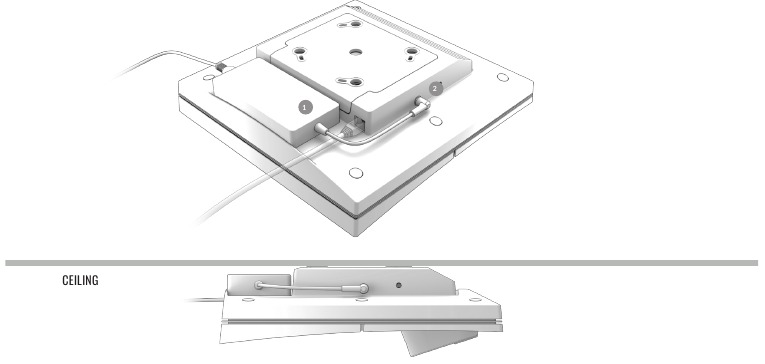

2. Sluit de AC/DC-stroomadapter aan op uw Trackman iO.

• Sluit de voedingskabel aan op de AC/DC-adapter.
• Plaats de adapter op de plank van de Trackman iO
• Steek de DC-connector in de DC-stroomstekker aan de zijkant van de Trackman iO
• Zorg ervoor dat de adapter met de klittenbandstrips aan uw Trackman iO is bevestigd.


Zorg ervoor dat u de AC/DC-adapter loskoppelt voordat u de Trackman iO demonteert.

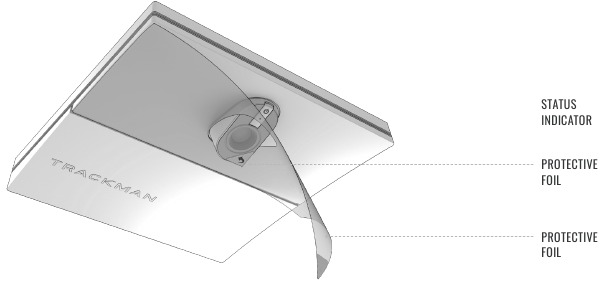

3. Verwijder nu de beschermfolie van de voorkant en de lens van uw Trackman iO. U kunt nu ook de tee-marker van de TEE AREA verwijderen.

4. Sluit de stekker van de AC/DC-adapter aan op een geschikt stopcontact en uw Trackman iO wordt ingeschakeld. De statusindicatielampjes geven de huidige status weer, zoals weergegeven in Tabel 3.

Status
Opstarten	Knipperend groen
Gereed (geen pc aangesloten)	Pulserend groen
Actief (PC/TPS aangesloten)	Continu groen
Herstelmodus	Knipperend groen/rood
Geen netwerkverbinding	Knipperend geel
Fout	Knipperend rood

Tabel 3. De statusindicator van de Trackman iO

UW GEÏNSTALLEERDE SIMULATORRUIMTE

Uw Trackman iO moet zoals hierboven worden georiënteerd.

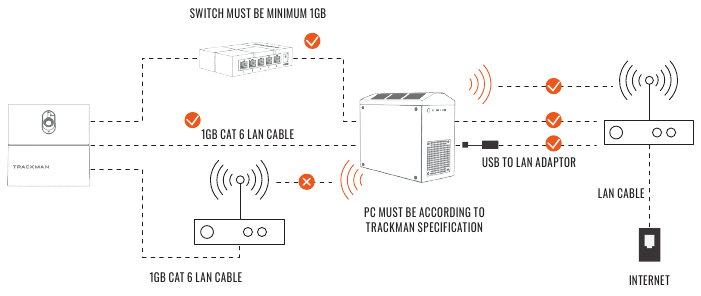

UW TRACKMAN iO VERBINDEN MET EEN PC EN HET INTERNET

Minimumeisen voor de pc en aanbevolen minimale upload-/downloadsnelheid voor de internetverbinding. Ga voor meer informatie naar https://www.Trackman.com/support

TPS INSTALLEREN (9.2 OF LATER)

1. Zorg ervoor dat Windows volledig is bijgewerkt.

• Blijf alle openstaande updates installeren en druk vervolgens op de pagina Windows Update-instellingen op controleren op updates totdat er geen updates meer beschikbaar zijn. Start indien nodig opnieuw op.

2. Installeer de TPS-versie vanaf de USB-stick.

VERBINDING MAKEN MET UW TRACKMAN iO

1. Schakel elk ander Trackman-apparaat uit dat normaal gesproken op het systeem is aangesloten om te voorkomen dat TPS er automatisch verbinding mee maakt.
2. Start TPS en wacht tot het is geladen
3. Klik op het Trackman-logo onder aan het scherm.

4. U zou een scherm moeten zien met de Trackman iO als beschikbaar.

5. Selecteer het.

7. U ziet mogelijk een scherm met informatie over een licentie-update voor het apparaat. Druk op OK.
8. U zou een scherm moeten zien met de melding dat er een software-update beschikbaar is voor het apparaat.

9. Druk op de knop en wacht terwijl TPS de vereiste software naar de computer downloadt.

UW TRACKMAN iO KALIBREREN

Uw Trackman iO moet gekalibreerd worden om zijn positie in de kamer te kennen ten opzichte van de TEE AREA en het HITTING SCREEN.

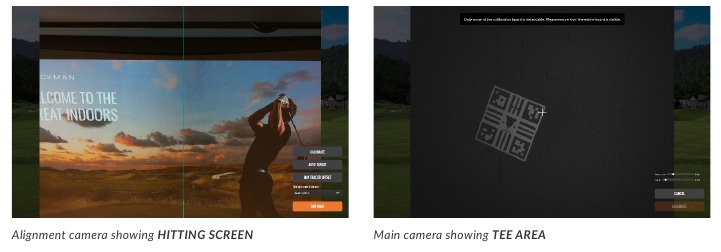

Na verbinding te hebben gemaakt met uw Trackman iO, zou u een scherm te zien moeten krijgen met een afbeelding van een van de camera's in uw Trackman iO.

Als uw Trackman iO nog nooit eerder is gekalibreerd, wordt automatisch een weergave van de TEE AREA weergegeven
1: Ziet u een weergave van de TEE AREA?

1. Nee: Druk op "Calibrate" (Kalibreren)
2. Ja: Ga verder

2: Plaats de meegeleverde calibration board op de vloer en positioneer deze in het midden van de afbeelding.
Wanneer correct geplaatst, ziet u twee kruisen in het gat in het bord. De positie van het gat geeft de optimale plaatsing van de tee marker aan.

3: Druk op "Calibrate"

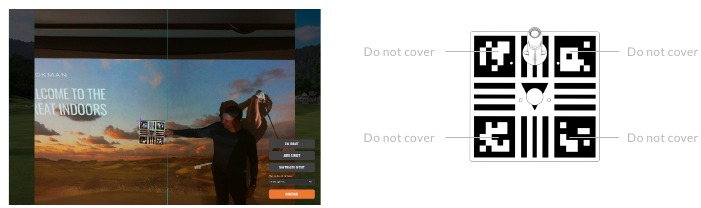

4: Pak de calibration board op en houd deze tegen het HITTING SCREEN zonder de vier hoekmarkeringen op de calibration board te bedekken. Kalibreer nu de afstand van de TEE POSITION tot het HITTING SCREEN.

5: Druk op de autotarget button en wacht tot TPS het midden van het HITTING SCREEN heeft gevonden.
Het volgende patroon verschijnt op een of meer van uw schermen totdat TPS de juiste heeft gevonden.

6: Druk op "Continue" (Doorgaan)
U zou nu klaar moeten zijn om uw Trackman iO met TPS te gebruiken.

AANBEVELINGEN VOOR MONTAGE SCHROEVEN

AANSLUITBARE APPARATUUR

Het systeem kan worden gebruikt in zowel aansluitbare apparatuur type A. In beide gevallen moet het stopcontact in de buurt van de apparatuur worden geïnstalleerd, gemakkelijk toegankelijk zijn en altijd een geaarde aansluiting bevatten.

Voor aansluitbare apparatuur type A moet de beveiliging in de installatie max. 20A (USA, Canada, Japan), max. 13A (UK, EU) zijn.

UPDATES EN INSTALLATIEVIDEO

Toekomstige updates van deze instructies kunnen worden gedownload op https://www.Trackman.com/support. ;

Scan de QR-code om een geanimeerde installatievideo te bekijken.

U kunt de video ook vinden op www.trackman.com/support.
